《常用电子元件的识别与检测》
一、电阻 1、色环电阻 ⑴认识元件 ?符号单位：R
?作用：稳压、稳流、分压、分流
?标称：1M Ω=1000K Ω=106Ω（兆欧/千欧/欧姆）
①阻值色标法。采用不同颜色的色环或点在电阻表面标出标称阻值和允许误差。各个角度都能看清楚。适合体积小的电阻采用
表1色环表示的意义
色标法分为四色环电阻器和五色环电阻器两种
四环电阻：普通电阻。第1、2环为阻值的有效数字，第3环为倍乘（即有效数字后所加的0的个数），第4环为偏差（通常为金色或银色），如图所示。
五环电阻：精密电阻。第1、2、3环为阻值的有效数字，第4环为倍乘数，第5环为偏差(通常最后一条与前面四条之间距离较大)，如图示
第一棕环表示1，第二黑环表示0，第
三棕环表示加1个0，第四金环表示±5％的误差。
该电阻的阻值为1 0 0 Ω±5％ 第一黄环表示4，第二紫环表示7，第三黑环表示0，第四棕环表示1，第五 棕环表示±1％的误差。 该电阻的阻值为4703101 Ω±1％
②阻值直标法。在电阻的表面直接用数字和单位符号标出电阻的标称阻值，其允许误差直接用百分数表示。一目了然，不适合体积小的电阻采用。
③电阻额定功率。有电流流过时，电阻器便会发热，而温度过高时电阻器将会因功率不够而烧毁。所以不但要选择合适的电阻值，而且还要正确选择电阻器的额定功率。在电路图中，不加功率标注的电阻器通常为1/8W。不同功率电阻器的体积是不同的，一般来说，电阻器的功率越大体积就越大。
⑵检测
一看：外形是否端正，阻值标称是否清晰完好

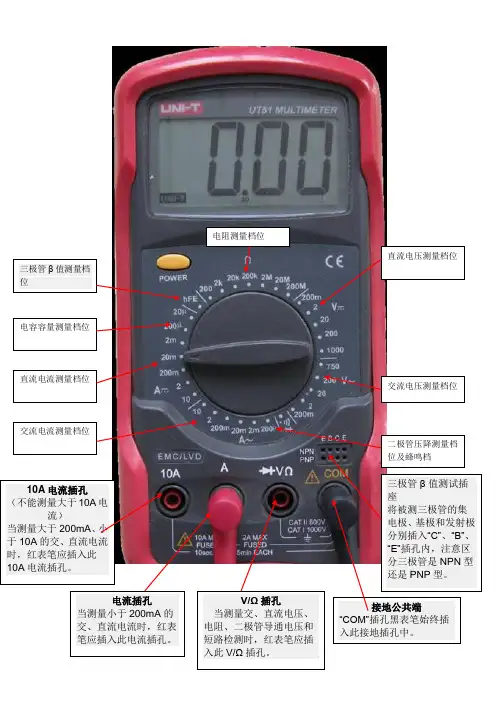

二测：万用表的电阻档进行测量。先根据色环判断电阻的大约阻值，再选择不同的电阻档位进行测量，指针要尽量靠近电阻刻度尺的中间。如果阻值为0或是∞，该电阻已经损坏。
注意：测量时不能带电测量，不能用俩手同时去接触电阻两管脚（或表笔的金属部分），以防将人体电阻并联在被测电阻两端，影响测量结果。
2、电位器（可调电阻）
⑴认识元件
2符号：RP
?作用：通过旋转轴或滑动臂来调节阻值。阻值变化范围为0～R。
?标称：多采用阻值直标法。
⑵检测
一看：外形是否端正，阻值标称是否清晰完好，转轴是否灵活，松紧是否适当。
二测：测标称阻值和测电阻变化
①根据标称选择好万用表电阻挡的量程。
②先按图a所示方法测“1”、“3”两端，其读数应为电位器的标称阻值。
③测“1”、“2”或“3”、“2”两端，如图b所示。将电位器的转轴逆时针
旋转，指标应平滑移动，电阻值逐渐减小；若将电位器的转轴顺时针旋
转，电阻值应逐渐增大，直至接近电位器的标称值。
④如在检测过程中，万用表指标有断续或跳动现象，说明该电位器存在着
活动触点接触不良和阻值变化不匀问题。
3、光敏电阻
⑴认识元件
2符号：RL
?作用：利用光敏感材料的内光电效应制成的光电元件。作开关式光电信号传感元件。
?特点：精度高、体积小、性能稳定、价格低。光照越强，阻值越小。无极性。
?选用：根据实际应用电路的需要来选择暗阻、亮阻合适的光敏电阻器。通常选择阻值变化大、额定功率大于实际耗散功率、时间常数较小的光敏电阻。
⑵检测
极性识别：无极性
质量检测：光敏电阻一般亮电阻为几千欧甚至1千欧以下，暗电阻可达几兆欧以上，因此可以用万用表R31k挡测量在不同的光照下光敏电阻器的阻值变化情况来判断其性能好坏。
①将指针式万用表置于R3lk挡。
②用鳄鱼夹代替表笔分别夹住光敏电阻器的两根引线。
③用一只手或黑纸片反复作遮住光敏电阻器的受光面，然后移开的动作。
④观察万用表指标在光敏电阻器的受光面被遮住前后的变化情况，若指标偏转明显，则光敏电阻器性能良好；若指针偏转不明显，则将光敏电阻器的受光面靠近电灯，增加光照强度，同时再观察万用表指标变化情况，如果指标偏转明显，则光敏电阻器灵敏度较低；若指标仍无明显偏转，说明光敏电阻器已失效。
4、热敏电阻
⑴认识元件
2符号：RT
?作用：新型半导体测温元件，温度的作用下，热敏电阻器的有关参数将发生变化，从而变成电量输出。
?特点：灵敏度高、精度高、制造工艺简单、体积小、用途广泛。无极性。
?选用：选标称阻值与实际应用电路的需求相一致及额定功率大于实际耗散功率且温度系数较大的热敏电阻器。
⑵检测
极性识别：无极性
质量检测：由于热敏电阻器对温度的敏感性高，所以不宜用万用表来测量它的阻值，因为万用表的工作电流较大，电流流过热敏电阻器会使其发热而使阻值
发生变化，因此用万用表只能作热敏电阻器好坏的检测。方法如下：
①根据热敏电阻的标称值把指针式万用表的电阻挡调至适当挡位。
②用鳄鱼夹代替表笔分别夹住热敏电阻器的两根引线。
③用手握住热敏电阻器的电阻或用电烙铁靠近热敏电阻对其加热。
④观察万用表指标在热敏电阻器加热前后的变化情况，若指标无明显摆动，则热敏电阻器已失效；若指标摆动明显，则热敏电阻器可以使用。
二、电容
2文字符号：C
2作用：储能元件，旁路，耦合，隔直流通交流，隔低频通高频
1、电解电容
⑴认识元件
2图形符号：
2特点：有极性，体积大。
2标称：直标法。将电容值和耐压值直接标注在电容体上。
1F=106μF=109nF=1012pF(法/微法/纳法/皮法)
⑵检测
①极性识别。电解电容有两个引脚，一般长脚为正极，短脚为负极。电容器的外壳上标有“—”号的一端为负极，另一端为正极，如图所示。
②质量检测。1～47μF间的电解电容器可选用万用表电阻R31k挡；
47～1000μF之间的电解电容器可选用R3100挡。
A测量前要将电容的两个管脚相接放电。
B用表笔接触电解电容的两极。在接触的瞬间表针向小电阻值摆动后回摆到一定位置，此时的数值越大，电容性能越好。一般正常的电容能回摆到∞。
C如果最大指示不是∞说明电容器漏电，R越小，漏电越大；指标指到0不回摆说明电容器短路击穿；表针不动说明失去容量。
注意：检测时，手指不要同时接触被测电解电容器的两个引脚。否则，将
使万用表指针回不到无穷大的位置；在实际使用中，必须极性要求正确安装，否则，可能引起电解电容击穿或爆炸。
2、瓷片电容
⑴认识元件
2图形符号：
2特点：无极性，体积小，高频性优越
2作用：多用于高频振荡与回路。
2标称:数码表示法。一般用三个数字表示电容值，单位是pf。前两位表示电容量的两位有效数字，最后一位是有效数字中零的个数。注意：如果最后一位数字是9的话，表示10-1。
如：333→33000PF=0.033μF339→33310-1PF
⑵检测
粗略测量也可用指针式万用表电阻档10K量程，快速反复调换表笔测量，正常的，每次测量指针应摆动一点再回头到原位。
3、涤纶电容
⑴认识元件
2图形符号：
2标称:数码表示法。
2特点：无极性
⑵检测
4、可调电容
⑴认识元件
2图形符号：
2标称:数码表示法。
2特点：无极性
⑵检测
可变电容器动片与定片之间的距离很小，很容易因碰片而短路。可用万用表电阻挡进行碰片检测。
①用万用表R310K档，把红、黑表笔分别接在定片和动片脚上，慢慢转动转轴，若表针摆动，说明电容器在这位置上短路碰片了。若动片不管转到哪里，表针都指在∞位置，说明此电容器是正常的。
②可变电容只能转动180°。如果电容器能转过360°，说明定位脚已经损坏了。
③电容器碰片之后，首先要检查动片与定片之间的间隔距离是否均匀一致。如果发现个别动片或定片有歪斜或扭曲，用薄刀片拨正即可。
如发现电容器的一组或两组定片全部弯曲或偏向一边，检修时，只要把动片全部旋入，在动、定片之间插进一片薄纸，使动、定片处于正中位置，然后将定片两端的支点重新焊好，或者检查螺丝旋紧即可消除故障。
5、双联电容
⑴认识元件
2图形符号：
2特点：两个同步调节的可变电容。它们的可调部分共享同一个调节轴。无极性
2标称:数码表示法。
⑵检测：同可调电容
三、电感
1、认识元件
⑴符号：L
⑵标称：直标法。单位为1H=103mH=106μH(亨利/毫亨/微亨)
⑶作用：隔交通直、滤波、变压器制作等。
2、检测
⑴极性识别。无极性
⑵质量检测。可用万用表电阻档测试电感线圈的直流电阻。正常的电感线圈的直流电阻很小，若测量出的直流电阻很大，说明电感线圈已断路。
四、二极管
1、整流二极管
⑴认识元件
①符号：VD
②标称：直接标注在二极管体上
③特性：单向导电性
④作用：整流、限幅、检波
⑵检测
①极性识别。外壳有一条色带（银色或黑色）标志的一端为二极管的负极，另一端为二极管的正极。
②质量检测。选用万用表电阻R3lk挡测量二极管的正、反向电阻。
万用表的红表笔接二极管的正极，黑表笔接二极管的负极。测量反向电阻值为几百千欧以上，接近“∞”。
万用表的黑表笔接二极管的正极，红表笔接二极管的负极。测量正向电阻值为几千欧。
正反向电阻值同样大，内部断路；正反向电阻值同样小，内部短路
⑶选用
根据主要参数最大整流电流，最高反向工作电压，反向漏电流进行选则
注意：测量小功率二极管时，不宜使用R31或R310k挡。因R31挡电流太大，R310k挡电压过高，都容易烧坏管子。
2、稳压二极管
⑴认识元件
①符号：VDz
②标称：型号直接标注在管体上
③作用：稳定电压
④特点：工作在反向击穿状态下不导致损坏的硅二极管。一旦撤销工作电压后，便能恢复原来状态，且其击穿是可逆的。
⑵检测
①极性识别。外壳上有一条色带（黑）标志的一端为稳压二极管的负极，另一端为正极。
②质量检测。选用万用表电阻R31k挡测量稳压二极管的正反向电阻。
万用表的黑表笔接稳压二极管的正极，红表笔接稳压二极管的负极，测正向电阻为几十干欧；
万用表的红表笔接稳压二极管的正极，黑表笔接稳压二极管的负极，测反向电阻为几百千欧以上，接近“∞”。
⑶选用
稳定电压值应能满足实际应用电路的需要；工作电流变化时的电流值上限不能超过被选稳压二极管的最大稳定电流值。
能够稳定电压的基本条件：
①管子两端需加上一个大于其击穿电压的反向电压。
②采取适当措施限制击穿后的反向电流值，如，将管子与一个适当的电阻串联后，再反向接入电路中。
3、发光二极管（可见光）
⑴认识元件
①符号:LED
②作用:把电能变成光能，广泛用于各类电器及仪器仪表中。
③特点：通过一定的电流时就会发光。体积小、工作电压低、工作电流小。
⑵检测
①极性识别。长脚的为正极，短脚的为负极
②质量检测。选用万用表电阻R3100或R31k挡。交换表笔测量。两次测量结果一大一小。
黑表笔接二极管正极，红表笔接二极管负极，正向阻值较小，一般为几千欧，红表笔接二极管正极，黑表笔接二极管负极，正向阻值较大，接近“∞”。
⑶选用
不能让发光二极管的亮度太高(即工作电流太大)，否则容易使发光二极管早衰而影响使用寿命。
4、红外线发光二极管
红外线发光二极管的正常工作电压约为1.4V，工作电流一般小于20mA。
外型：
极性：长管脚为“+”(A极)，短管脚为“—(K极)”。
检测：可用指针式万用表。将万用表置于R31K档，黑表笔接红外线发光二极管的正极，红表笔接二极管的负极，电阻应为20 ~40KΩ（正向电阻）；黑表笔接负极红表笔接正极时的电阻应在500 KΩ以上（反向电阻），该电阻值越大越好。
5、红外线接收二极管
（1）外形：
（2）极性识别：面对受光面观察，从左到右分别为正极（A极）和负极(K极)。另外，红外线接收二极管的管体顶端有一个斜切平面，通常带有次切面的一端的引脚为负极，另一端为正极。
五、红外线接收头
（1）外形：
（2）红外线接收头中的放大电路通常由一个集成电路及若干个电阻、电容等原件组成，然后封装在一个电路模块中。红外线接收头仅有三个引脚，分别是电源正极、电源负极（接地端）和信号输出端，工作电压为5V左右。
（3）极性判断：面对红外接收头的正面，从左至右分别是信号输出端、电源负极和电源正极。
六、热释电人体红外线传感器
（1）外形：
（2）工作原理。热释电红外线传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。
菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而增强其能量幅度。
人体辐射的红外线中心波长为9~10--um，而探测元件的波长灵敏度在0.2~20--um范围内几乎稳定不变。在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7~10--um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外线传感器。
（3）极性：面对管脚看如下图示，1为漏极，2为源极，3为接地极
七、三极管
1、认识元件
⑴符号:VT
⑵作用:电流放大、功率放大
⑶特点：
①三种工作状态：放大（发射结正偏，集电结反偏）；
饱和（发射结正偏，集电结正偏）；
截止（发射结反偏，集电结反偏）
②两种类型：PNPNPN
③三个管脚：基极（b）集电极（c）发射极（e）
④小电流（基极电流）控制输出大电流
2、检测
⑴引脚识别。
三极管引脚识读
（2）极性及质量检测。万用表置于R31k挡。
①判定基极b
任意假定一个电极是基极b，用黑(红)表笔与假定的基极b相接，红（黑）表笔分别与另外两个电极相接，如果两次测得电阻均很小,则黑（红）表笔所接
的就是基极b，且管子为NPN（PNP）。
②判定集电极c和发射极e
假设剩下的两个管脚其中一个是集电极c，用手将假设的c和已经判断出来的b捏起来（注意不要让两个管脚相碰）将黑（红）表笔接在假设的c上，红（黑）笔接假设的e，记下此次的读数，然后将原来假设的c和e调换同样的方法再测量一次，比较两次的读数，小阻值的一次黑（红）笔所接的管脚是实际的c,另外一个是实际当中的e。
注意：这种方法既可以判断三极管的极性也能检测三级管的质量。
3、选用
根据其电流放大倍数、极间反向电流、极限参数、特性频率进行选择
八、三端集成稳压器
1、认识元件
⑴特点：集成稳压器，具有体积小、外围元件少、性能稳定可靠、使用调整方便和价廉等优点，
⑵符号：
固定式三端稳压器可调式三端稳压器
2、检测
⑴引脚识别。三端集成稳压器有固定输出式和可调式
固定输出式三端稳压器有三个接线端，即输入端、输出端及公共端。
CW7833系列是正电压输出。①脚为输入端，②脚为公共端，③脚为输出端，输入电压接1、2端，3、2端输出稳定电压。
CW7933系列是负电压输出。外形同CW7833系列相同，①脚为公共端，脚为输入端，③脚为输出端。输出电压值由型号中的后两位表示。
可调式三端稳压器不仅输出电压可调，且稳压性能优于固定式
CWll733／CW21733／CW31733系列是正电压输出。①脚为公共端，②脚为输出端，③脚为输入端，输出电压在1．2～37V范围内连续可调。输入电压接③脚，②脚输出稳定电压。
CWl3733/,CW23733/,CW33733系列是负电压输出，①脚为公共端，②脚为输入端，③脚为输出端。
⑵质量检测。选用将万用表R31k挡，红表笔接7806的散热板(带小圆孔的金属片)，黑表笔分别接另外3个脚，测得的电阻值分别为20KΩ)、0Ω、8KΩ。由此判断出：①脚阻值为20KΩ)，为输入端(阻值最大的)；②脚阻值为0Ω，为
公共端(接机壳)；③脚阻值为8KΩ，为输出端。
九、555集成电路
1、认识元件
⑴符号：NE555
⑵特点：中规模集成电路，定时精度高，将模拟功能与逻辑功能兼容为一体；
功能强、使用灵活、适用范围宽，负载能力强。
⑶作用：只需外接少量几个阻容元件，就可以组成各种不同用途的脉冲电路。可以用作脉冲波的产生和整形，也可用于定时或延时控制，广泛地用于各种自动控制电路中。可直接驱动小电机、扬声器、继电器等负载。
2、检测
⑴引脚识别。
NE555集成电路表面缺口朝左，逆时针方向依次为1脚—8脚
1脚为接地端。2脚为触发端或称置位端。
3脚为输出端。即电路连接负载端。4脚为复位端。
5脚为控制电压端。6脚为阈值电压端。
7脚为放电端。8脚为电源正端。
十、晶体振荡器
1、认识元件外形
利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，又叫石英晶体或晶体、晶振。
⑴符号：X
⑵应用：
①石英钟走时准、耗电省、经久耐用，可用于时钟信号发生器。
②采用500kHz或503kHz的晶体振荡器作为彩电行、场电路的振荡源。
③应用于通信网络、无线数据传输、高速数字数据传输等。 2、检测
⑴极性识别：没有极性
⑵质量检测：对于晶振的检测，通常仅能用示波器（需要通过电路板给予加电）或频率计实现。万用表或其它测试仪等是无法测量的。如果没有条件或没有办法判断其好坏时，那只能采用代换法了，这也是行之有效的。
十一、开关 1、拨动开关 ⑴认识元件 ①符号：K
②作用：通过拨动开关柄使电路接通或断开，从而达到切换电路的目的。 ③分类：单极双位、单极三位、双极双位、双极三位等。
④应用：用于低压电路,数码产品、通讯产品、安防产品电子玩具，健身器材
⑤特点：滑块动作灵活、性能稳定可靠。 ⑵检测
①极性识别。无极性
②质量检测。选用万用表R 31Ω挡。测量开关的中间及边上任意一个管脚。当开关柄连接所测的两个管脚时，阻值为0；开关柄拨到另外一边时，阻值为∞；同样的方法测量另外一个管脚和中间的管脚。
2、按键开关 ⑴认识元件
①符号：
K 有标志的两端表示当按键按下时该两个管脚接通
②特点：带自锁的开关 ⑵检测
①极性识别。无极性
②质量检测。管脚朝上的俯视图。使用万用表的R 31Ω挡进行检测。
3、轻触开关 ⑴认识元件
①符号：
SB 管脚向上的俯视图。 ②特点：不带自锁的开关。
按键弹起时，2、3；5、6接通
按键按下时，1、2；4、5接通
⑵检测
①极性识别。无极性
②质量检测。选用万用表R31Ω挡进行检测。竖线连通的两点为动断触点，横排两个为动合触点。
4、水银开关
⑴认识元件
倾侧开关，是电路开关的一种，以一接着电极的小巧容器储存着一小滴水银，容器中多数为真空或注入惰性气体。因为重力的关系，水银珠会随容器向较低的地方流去，如果同时接触到两个电极的话，开关便会将电路闭合，开启开关。
①符号QPS
②特点：可长期可靠工作、无噪声。体积小，形式多样，结构简单，价格低廉
⑵检测
①极性识别：无极性
②质量检测：选用万用表R31Ω挡，将水银开关管脚朝上，此时水银珠同时接触两个电极，万用表有阻值；将水银开关管脚向下，水银珠不能同时接触两个电极，万用表没有阻值。
注意事项：水银对人体及环境均有毒害，使用水银开关时，务必小心谨慎，以免破出；在不再使用时，也应该妥善处理。
十二、扬声器
1、认识元件外形
符号：BL
作用：放大声音
2、检测
⑴极性识别：音圈引出线的接线端上直接标有“+”、“-”极性。
⑵质量检测：将万用表置R31挡，当两根表笔分别接触扬声器音圈引出线的两个接线端时，能听到明显的“咯咯”声响，表明音圈正常；声音越响，扬声器的灵敏度越高。
3、选用
电子制作时，较常用的是0.25～2W、8Ω的纸盆中低音扬声器和高响度报警用高音扬声器。考虑扬声器的额定阻抗(应与电路的输出阻抗相等)、额定功率(应大于电路功放输出功率的1.2倍)和工作频率范围，扬声器的价格等。
十三、压电陶瓷片
外形
⑴符号：HTDB
⑵作用：压电陶瓷片两端施加音频振荡电压时，压电陶瓷将带动金属片一起振动。发出声音，起到扬声器的作用。
⑶结构：圆形的铜片和陶瓷片上的银层组成了压电陶瓷片的两个电极
2、检测
⑴极性识别：中间正，边上负
⑵质量检测：选用万用表2.5V直流电压挡。两表笔分别接在压电陶瓷片的两极，当多次适度用力压放压电陶瓷片时，指标应在零刻度周围摆动，摆幅越大，说明压电效应越好。如果无反应，则说明压电陶瓷片已损坏。
3、选用
根据其实际使用的场合和要求来选取其外形，根据其讯响度及讯响频率来确定蜂鸣片的直径、助声腔与外壳尺寸。
十四、蜂鸣器
1、认识元件
外形
⑴符号：HAH
⑵作用：蜂鸣器是一种小型化的电子讯响器，通上额定的直流电时，它就会发出特定的响声，在仪器仪表、家用电器、电子玩具、报警器等领域作音频提示之用。
⑶特点：体积小、重量轻、能耗低、结构牢固、安装方便、经济实用，灵敏度高、但频响范围较窄、低频响应较差,不宜当作扬声器使用。
2、检测
⑴极性识别：长脚正，短脚负。管体上有标注。
⑵质量检测：把一节干电池串联接蜂鸣器，正负极不能接反，否则不会发声音。电压大小也会影响蜂鸣器声音的大小，如果干电池电压低的话就只有沙沙的
声音。
3、选用
根据驱动电路进行选择。 十五、驻极体 1、认识元件
⑴符号：MC
⑵作用：驻极体话筒是一种电声换能器，它可以将声能转换成电能。 2、检测
⑴极性识别。与外壳相连端为接地端（负极），另一端为漏极D 端（正极）。
+
-
⑵质量检测。使用万用表R 31k 或R×100挡，把黑表笔接在漏极D 接点上，红表笔接在接地点上，并用嘴吹话筒的同时观察万用表指标变化情况。若摆动幅
度不大（微动）或根本不摆动，说明此话筒性能差，不宜应用；若指针摆动，则话筒工
作正常，摆动幅度越大，说明话筒的灵敏度越高。 十六、继电器4098
1、认识元件：属于开关器件 ⑴符号：JK/J
⑵作用：小电流、低电压控制大电流、高电压 2、检测
管脚朝上俯视图。
4098型继电器线圈的工作电压有3伏、6伏、９伏、12伏等多种规格。吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培（250伏）。 （二）继电器的检测 1.可用万用表欧姆档R×100档测量继电器线圈的电阻。4098（6V ）继电器线圈的电阻约为100欧姆左右。如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。
测量时先检测线圈 再检测常开及常闭端
2．将线圈引脚4、5两端加上直流电压。逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。此电压值应小于工作电压值。继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。
《常用电子元件的识别与检测》 一、电阻 1、色环电阻 ⑴认识元件 ?符号单位：R ?作用：稳压、稳流、分压、分流 ?标称：1M Ω=1000K Ω=106Ω（兆欧/千欧/欧姆） ①阻值色标法。采用不同颜色的色环或点在电阻表面标出标称阻值和允许误差。各个角度都能看清楚。适合体积小的电阻采用 表1色环表示的意义 色标法分为四色环电阻器和五色环电阻器两种 四环电阻：普通电阻。第1、2环为阻值的有效数字，第3环为倍乘（即有效数字后所加的0的个数），第4环为偏差（通常为金色或银色），如图所示。 五环电阻：精密电阻。第1、2、3环为阻值的有效数字，第4环为倍乘数，第5环为偏差(通常最后一条与前面四条之间距离较大)，如图示 第一棕环表示1，第二黑环表示0，第 三棕环表示加1个0，第四金环表示±5％的误差。 该电阻的阻值为1 0 0 Ω±5％ 第一黄环表示4，第二紫环表示7，第三黑环表示0，第四棕环表示1，第五 棕环表示±1％的误差。 该电阻的阻值为4703101 Ω±1％
②阻值直标法。在电阻的表面直接用数字和单位符号标出电阻的标称阻值，其允许误差直接用百分数表示。一目了然，不适合体积小的电阻采用。 ③电阻额定功率。有电流流过时，电阻器便会发热，而温度过高时电阻器将会因功率不够而烧毁。所以不但要选择合适的电阻值，而且还要正确选择电阻器的额定功率。在电路图中，不加功率标注的电阻器通常为1/8W。不同功率电阻器的体积是不同的，一般来说，电阻器的功率越大体积就越大。 ⑵检测 一看：外形是否端正，阻值标称是否清晰完好 二测：万用表的电阻档进行测量。先根据色环判断电阻的大约阻值，再选择不同的电阻档位进行测量，指针要尽量靠近电阻刻度尺的中间。如果阻值为0或是∞，该电阻已经损坏。 注意：测量时不能带电测量，不能用俩手同时去接触电阻两管脚（或表笔的金属部分），以防将人体电阻并联在被测电阻两端，影响测量结果。 2、电位器（可调电阻） ⑴认识元件 2符号：RP ?作用：通过旋转轴或滑动臂来调节阻值。阻值变化范围为0～R。 ?标称：多采用阻值直标法。 ⑵检测 一看：外形是否端正，阻值标称是否清晰完好，转轴是否灵活，松紧是否适当。 二测：测标称阻值和测电阻变化 ①根据标称选择好万用表电阻挡的量程。 ②先按图a所示方法测“1”、“3”两端，其读数应为电位器的标称阻值。 ③测“1”、“2”或“3”、“2”两端，如图b所示。将电位器的转轴逆时针 旋转，指标应平滑移动，电阻值逐渐减小；若将电位器的转轴顺时针旋 转，电阻值应逐渐增大，直至接近电位器的标称值。 ④如在检测过程中，万用表指标有断续或跳动现象，说明该电位器存在着 活动触点接触不良和阻值变化不匀问题。
常用电子元件的检测方 法 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
常用电子元件的检测方法 元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验： 1固定电阻器的检测。 A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间
一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。 B?注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。 2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断
《电子工艺实习基础》实验报告 实验二、常用电子元器件的识别与检测 学号：014301234210 姓名：金聪班级：0143012342 1.实验目的 a．熟悉常用电子元器件基础知识 b．掌握使用万用表辨别常用元器件的方法。 2.实验内容 （1）常用电子元器件的介绍 （2）色环法识别电阻 各色环表示意义如下： 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：10的幂数； 第五条色环：误差表示。 例如：电阻色环“绿蓝黑黑棕”——第一位：5；第二位：6；第三位：0； 10的幂为0；误差为1%，即阻值为：560*100欧=560欧=560Ω判别第一条色环的方法： 四色环电阻为普通型电阻，从标称阻值系列表可知，其只有三种误差系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银 色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色， 银色也可作为乘数）
（3）电容器的识读 A.直标法：1-100 pF的瓷片电容、电解电容 B.数码表示法：第1、2位为有效数值，第三位为倍率 例：103=10 乘10的3次方pF,即=0.01uF C.字母表示法：主要是针对涤纶电容 例：4n7=4.7n=4700p，22n=0.022uF D.小数点表示法：自然数以下的单位为uF 例：标0.47，等效值为0.47uF d．二极管极性的判别 指针式万用表拨在R×1O0或R×1K电阻档上，数字万用表直接用二极管档。如下图所示：
二极管性能测量 二极管性能测量二极管性能鉴别的最简单方法是用万用表测其正、反向电阻值,阻值相差越大,说明它的单向导电性能越好。因此,通过测量其正、反向电阻值, 可方便地判断管子的导电性能。 （4）三极管ＰＮＰ型，ＮＰＮ型和基极的判别 A.将指针式万用表拨在R×1O0或R×1K电阻档上． B.红表笔任意接触三极管的任意一个电极，黑表笔依次接触另外两个电极，分别测量它们之间的电阻值．当红表笔接触某一电极时，其余两电极与该电极之间均为几百欧的电阻时则该管为ＰＮＰ型，而且红表笔所接触的电极为Ｂ极； C.若黑表笔为基准，即将两根表笔对调后，重复上述测量的方法，若同时出现低电阻的情况则该管为ＮＰＮ型，黑表笔所接触的是它的Ｂ极。 在判别出管型和基极Ｂ的基础上，任意假定一个电极为Ｅ极，另一个电极为Ｃ．将万用表拨在R×1K电阻档上．对于ＰＮＰ型管，令红表笔接其Ｃ极，黑表笔接Ｅ极，再用手同时捏一下管子的Ｂ，Ｃ极，注意不要让电极直接相碰．在用手捏管子Ｂ，Ｃ极的同时，注意观察一下万用表指针向右摆动的幅度；
常用电子元器件检测方法与技巧
民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验： 1固定 1固定电容器的检测 A检测10pF以下的小电容 因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。C对于001μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。 2电解电容器的检测 A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。 B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。C对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是
常用电子元件的检 测方法
常见电子元件的检测方法 元器件的检测是家电维修的一项基本功, 如何准确有效地检测元器件的相关参数, 判断元器件的是否正常, 不是一件千篇一律的事, 必须根据不同的元器件采用不同的方法, 从而判断元器件的正常与否。特别对初学者来说, 熟练掌握常见元器件的检测方法和经验很有必要, 以下对常见电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验: 1固定电阻器的检测。 A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度, 应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系, 它的中间一段分度较为精细, 因此应使指针指示值尽可能落到刻度的中段位置, 即全刻度起始的20％～80％弧度范围内, 以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、 ±10％或±20％的误
差。如不相符, 超出误差范围, 则说明该电阻值变值了。 B?注意: 测试时, 特别是在测几十kΩ以上阻值的电阻时, 手不要触及表笔和电阻的导电部分; 被检测的电阻从电路中焊下来, 至少要焊开一个头, 以免电路中的其它元件对测试产生影响, 造成测量误差; 色环电阻的阻值虽然能以色环标志来确定, 但在使用时最好还是用万用表测试一下其实际阻值。 2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3熔断电阻器的检测。在电路中, 当熔断电阻器熔断开路后, 可根据经验作出判断: 若发现熔断电阻器表面发黑或烧焦, 可断定是其负荷过重, 经过它的电流超过额定值很多倍所致; 如果其表面无任何痕迹而开路, 则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断, 可借助万用表R×1挡来测量, 为保证测量准确, 应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大, 则说明此熔断电阻器已失效开路, 若测得的阻值与标称值相差甚远, 表明电阻变值, 也不宜再使用。在维修实践中发现, 也有少数熔断电阻器在电路中被击穿短路的现象, 检测时也应予以注意。 4电位器的检测。检查电位器时, 首先要转动旋柄, 看看旋柄转动是
常用电子元器件的识别与检测 1.0前言：概述电子产品工艺与PCB技术 基本任务 了解电子产品开发与生产的全过程，从设计开发到售后服务，包括设计开发项目小组、PCB技术、smt工艺、产品测试、产品检验、例行试验、质量管理等过程所涉及的关键技术。 1.1 电阻 (2 hours) 基本任务 1)掌握电阻的单位与符号，了解E24系列电阻； 2)熟悉色环电阻（金属膜电阻或者碳膜电阻）的外观，掌握通过色环 读取电阻标称值及误差； 3)会用指针式万用表与数字万用表测量并读取实际阻值； 4)计算色环电阻的实际可以流过的电流（1/4W）； 5)不同电压下串联不同电阻与LED，使得LED保持一定电流发光，理解 电阻的作用（RC充放电电路，555电路，分压电路等）； 6)熟悉可调电阻的外观及管脚； 7)熟悉典型贴片电阻的外观与标识，通过标识读取标称电阻值； 8)熟悉压敏电阻的外观与参数及在电路中起的保护作用； 9)理解接触电阻的产生，接触电阻大可能带来的严重后果； 10)理解绝缘电阻的概念及测量； 11)掌握四点法测量小电阻的方法； 12)理解其他电阻如线绕电阻、水泥电阻、导线电阻外形及功率； 13)理解热敏电阻、光敏电阻的主要参数及用途； 14)了解排阻、发热元件如电灯、加热丝等电阻； 15)了解取样电阻（采样电阻）及0欧姆电阻的作用 16)设备或者电路输入输出阻抗的概念及作用； 17)电阻在CAD中的封装，如AXIAL0.4、0603、0201
1.2电容器 基本任务 01.掌握电容的单位及电路符号，以及单位换算及电容值系列； 02.了解电容器的耐压系列，如6.3V，10V，16V，25V。。。1000V等； 03.掌握电解电容极性判断与参数读取（常见铝、钽电容，后者价高 性能好），如极性标记及长脚为正等，不能接反，否则容易损坏， （一般电解电容容值较大，1uF以上）； 04.掌握指针式万用表电阻档测试电解电容的表现； 05.了解无机介质电容器：包括大家熟悉的陶瓷电容以及云母电容， 涤纶电容、独石电容薄膜.电容等无极性小电容，他们的标识与 电容值读取方法（一般相对电解电容而言具有较小容值） 104=0.1uF 339=3.3pF 472=4700pF 4n7=4.7nF 06.掌握指针式万用表测量小容值电阻档表现，及与大电容的比较； 07.了解电容值的测试：电容表，电桥测试，Q表测试(有些数字万用表 带的电容测量档位是有限的，一般无专门测量电容的仪器准确) 08.掌握贴片电容外形，小电容一般是矩形无数字标记，贴片电解电 容有标识； 09.了解其他参数：损耗角正切（ tg δ）/温度/漏电流/绝缘电阻/使用寿命/频率特性； 10.了解电容的用途主要有如下几种：1..隔直流：作用是阻止直流通过而让交流通过。 2．旁路 （去耦）：为交流电路中某些并联的元件提供低阻抗通路。3．耦合：作为两个电路之间的连接，允许 交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作 用。5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。 6．计时：电容器与电阻器配合使用，确定电路的时间常数。7．调谐：对与频率相关的电路进行系统 调谐，比如手机、收音机、电视机。8．整流：在预定的时间开或者关半闭导体开关元件。9．储能： 储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。（如今某些电容的储能水平已 经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。 11.掌握容抗、分布电容等概念； 贴片电容涤纶电容高压电容独石电容聚丙烯电容贴片电解电容
常见电子元器件的识别(单位，标识方法等) 电阻的识别(电阻的单位，标识方法等)一、电阻 电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K b、色环标注法使用最多，现举例如下： 四色环电阻五色环电阻（精密电阻） 2、电阻的色标位置和倍率关系如下表所示： 颜色有效数字倍率允许偏差（%） 银色/ 10-2 ±10 金色/ 10-1 ±5 黑色0 100 / 棕色1 101 ±1 红色2 102 ±2 橙色3 103 / 黄色4 104 / 绿色5 105 ±0.5 蓝色6 106 ±0.2 紫色7 107 ±0.1 灰色8 108 / 白色9 109 +5至-20 无色/ / ±20
4 常见电阻器的外形及电路符号 金属膜电阻光敏电阻热敏电阻 可变电阻（电位器）
12 五环电阻器色环颜色与数值对照表 ×100 黑 ×109 9 9 9 白 ±0.05% ×108 8 8 8 灰 ±0.1% ×107 7 7 7 紫 ±0.25% ×106 6 6 6 蓝 ±0.5% ×105 5 5 5 绿 ×104 4 4 4 黄 ±2% ×102 2 2 2 红 ±1% ×101 1 1 1 棕 误差 倍率 第3位数 第2位数 第1位数 第5色环 第4色环 第3色环 第2色环 第1色环 色环 颜色 电位器： 16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。 收录机→控制音调、音量电视机→调节亮度、对比度等 8.1.2 电位器 带开关的电位器电位器的外形和电路图形符号
六大常用电子元器件的识别 电子元件种类有很多，想分清成千上万的电子元件，还是需要先了解电子元件的几大种类，小编将电子元件最常见的六大种类的基础概念知识，和大家分享一下。 一、电阻 电阻器我们习惯称之为电阻，是电子设备中最常应用的电子元件，电阻在电路中用“r”加数字表示，如：r13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。 参数识别：电阻的单位为欧姆（ω），倍率单位有：千欧（kω），兆欧（mω）等。换算方法是：1兆欧（mω）=1000千欧（kω）=1000000欧
二、电容 电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的电子元件。电容在电路中一般用“c”加数字表示，如c223表示编号为223的电容电容的特性主要是隔直流通交流。 三、电感 电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。
四、晶体二极管 二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。晶体二极管在收音机中对无线电波进行检波，在电源变换电路中把交流电变换成为脉动直流电，在数字电路中充当无触点开关等，都是利用了它的单向导电特性。 晶体二极管按作用可分为：整流二极管（如1n4004）、隔离二极管（如1n4148）、肖特基二极管（如bat85）、发光二极管、稳压二极管等。
组件识别指南 1.0 目的 制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类组件． 2.0 范围 公司主要产品(计算机主板)中的电子组件认识: 2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三 极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。 2.2 连接器件主要有﹕插槽﹑插针﹑插座等。 2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。 3.0 责任 3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学 习并应掌握以下基础知识或内容﹕ A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。 B) 从组件表面的标记就能读出该组件的容量﹐允许误差范围等参数。 C) 能辩识各类组件在线路板上的丝印图。 D) 知道在作业过程中不同组件需注意的事项。 3.2 本指南由品管部负责编制; 4.0 电子组件 4.1 电阻 电阻用“R”表示﹐它的基本单位是奥姆(Ω) 1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω 公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。 4.1.1 色环电阻 色环电阻的外观如图示﹕ 图1 五色环电阻图2 四色环电阻 较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值 和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕
颜色棕红橙黄绿蓝紫灰白黑金银 代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10% 我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕ 1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕ 这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上 的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。如黄色表示最高位为 四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第 2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第 4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。 例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差范围﹕+10%之间。 2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值 和误差范围的方法与四色环电阻大体相同﹐仅以下两点不同﹕ A* 有些五色环电阻﹐两端的金属都有色环。这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差 的第5环。 B* 五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差范围。 4.1.2 片状电阻 1).SMD排型电阻(简称排阻)﹐排阻的外型如图3﹐它没有极性。它的内部结构实际上 是由多个小电阻排列在一起﹐所以叫排阻。 图3 排型电阻图4 单片电阻 2).SMD单片电阻﹐它的体积小如碎米﹐按其几何尺寸可分0805﹑0603等型﹐没有极性。 示值方法为﹕ 精密电阻﹕以两位数字和一位英文字母表示﹐数字表有效数字的代码﹐字母表示十 的幂次关系﹐两者之积即为其阻值。如﹕47B﹐“47”是301的代号﹐“B” 表示101﹐所以该电阻的阻值为301X101=3010奥姆。详细数据可查询物料 规格承认书有关精密电阻之阻值对照表。 片状电阻表面有丝印﹐由于误差不同而分三位数和四位数表示﹕ A* 对于三位数表示的﹐前二位表示有效数字﹐第三位数表示有效数字后“0”的个数﹐这样得出的阻值单位为其基本单位奥姆(Ω)。如﹕“223”表示22000奥姆。这种电阻的 误差范围一般是J级﹐即+5%。 B* 对于四位数表示的﹐前三位表示有效数字﹐第四位数表示有效数字后“0”的个数﹐这样得出的阻值单位也为其基本单位奥姆(Ω)。如﹕“1001”表示1000奥姆。这种电阻 的误差范围一般+1%。
常用电子元器件的识别与检测 电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。 2.1电阻器的识别与检测 （1）电阻器的识别 电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。 （2）电阻器的作用 电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作
用吧）。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。 （3）电阻器的检测 ○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。接下来将红黑表笔互换位置,再次测量,测量的值为33.2Ω,接着取两次测量中阻值较大的作为参考值,然后与电阻器的标称阻值进行比较,由于33.2Ω与33Ω比较接近,因此可以断定该贴片电阻器正常。○2开路测量,在测量前需要先将贴片电阻从电路板中拆下,接着清洁电阻器的焊点,清洁完成后,开始准备测量,根据电阻器的标注,读出电阻器的阻值。举个例子, 贴片电阻器表面上的标注值为472，它的阻值应为4.7KΩ。打开数字万用表的电源开关,根据电阻器的标称阻值,将数字万用表调到欧姆挡20K量程,接着将万用表的红黑表笔分别搭在电阻器两端的焊点处,测量的阻值为
常用电子元件的检测方法 元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验： 1固定电阻器的检测。 A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。 B?注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。 2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。
常用电子元器件检测方法 元器件的检测是电子产品生产中不可缺少的重要部分，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供参考。 第一章电阻器的检测方法与经验 1、固定电阻器的检测。 A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％~80％弧度范围内，以使测量更准确。 根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。 B注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。2、水泥电阻的检测。 检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。 3、熔断电阻器的检测。 在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。 对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。 4、电位器的检测。 检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。 A用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。
民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验： 1 固定 1 固定电容器的检测 A 检测10pF以下的小电容 因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。B 检测10PF～0 01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。C 对于0 01μF以上的固定电容，可用万用表的 R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。 2 电解电容器的检测 A 因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。 B 将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。 C 对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是
常用电子元件的检测方法概述 1
常见电子元件的检测方法 元器件的检测是家电维修的一项基本功,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。特别对初学者来说,熟练掌握常见元器件的检测方法和经验很有必要,以下对常见电子元器件的检测经验和方法进行介绍供对考。 一、电阻器的检测方法与经验: 1固定电阻器的检测。 A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度,应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的
中段位置,即全刻度起始的20％～80％弧度范围内,以使测量 更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符,超出误差范围,则说明该电阻值变值了。 B?注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不 要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其它元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定, 但在使用时最好还是用万用表测试一下其实际阻值。 2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测 普通固定电阻完全相同。 3熔断电阻器的检测。在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断 定是其负荷过重,经过它的电流超过额定值很多倍所致;如果 其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍 大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应将熔 断电阻器一端从电路上焊下。若测得的阻值为无穷大,则说 3
常用电子元器件的识 别与检测
常用电子元器件的识别与检测 电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。 2.1电阻器的识别与检测 （1）电阻器的识别 电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（M Ω）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ， 333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。 （2）电阻器的作用
电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。（3）电阻器的检测 ○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。接下来将红黑表笔互换位置,再次测量,测量的值为33.2Ω,接着取两次测量中阻值较大的作为参考值,然后与电阻器的标称阻值进行比较,由于33.2Ω与33Ω比较接近,因此可以断定该贴片电阻器正常。○2开路测量,在测量前需要先将贴片电阻从电路板中拆下,接着清洁电阻器的焊点,清洁完成后,开始准备测量,根据电阻器的标注,读出电阻器的阻值。举个例子, 贴片电阻器表面上的标注值为472，它的阻值应为4.7KΩ。打开数字万用表的电源开关,根据电阻器的标称阻值,将数字万用表调到欧姆挡
常见电子元器件的识别
一、常见电子元件误差及温度系数表示方法： 1、元件误差的字母识别法： 误差代码C D J K M Z 误差范围±0.25pF±0.5pF±5%±10%±20%-20%~+80% 误差代码在表中列出的仅仅为最常用的几个代码，其它还有B、F、G分别代表：B表示±0.1pF ，F表示±1% ，G表示±2%。其中B、C、D仅用来表示电容元件的误差。
2、元件误差的色环表示方法： 金银棕红色绿色蓝色紫色±5%±10%±1%±2%±0.5%±0.25%±0.1%
二、常见电子元件误差及温度系数表示方法： 3、常见电子元件温度系数： 温度系数是指元件在温度变化时元件值随温度变化的特性。 温度系数代码C0G C0H X7R X5R 温度变化范围-55℃~125℃-55℃~125℃-55℃~125℃-55℃~85℃元件值变化范围0±30ppm/℃0±60ppm/℃±15%±15% 温度系数代码Y5V Z5U B CK 温度变化范围-30℃~85℃10℃~85℃-25℃~85℃-55℃~125℃元件值变化范围+20~-80%+20%~-80%±10%0±250ppm 上表中温度系数代码只是温度代码中的常用部分，在温度系数中有H、J、K系列代码，因为其他代码特性的元件使用比较少，因此在这里不做相关介绍。
三、色环元件的识别： 色环元件主要指：色环电阻和色环电感 1、色环的意义： 黑棕红橙黄绿蓝紫灰白金银0123456789－1－2
三、色环元件的识别： 2、色环电阻的识别： 1）色环排列的辨认： a、色环排列顺序：一般情况下最后一环为金色或银色,如果不是金 色和银色，则最后一环的宽度是其它环的两倍. b、电阻值的读取：第一、二环表示元件值有效数字，第三环表示有 效数字后应乘的位数，第四环表示误差。(四色环电阻） 第一、二、三环表示元件值有效数字，第四环表示有效数字后应乘的位数,第五环表示误差。（五色环电阻）
1.0目的 制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。 2.0范围 公司主要产品（电脑主机板）中的电子元件认识： 2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。 2.2连接器元件主要有：插槽、插针、插座等。 2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。 4.0电子元件 4.1电阻 电阻用“R”表示，它的基本单位是欧姆（Ω） 1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω 公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。 4.1.1色环电阻 色环电阻的外观如图示： 图1五色环电阻图2四色环电阻 较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范 我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）： 1).四色环电阻（普通电阻）：电阻外表上有四道色环： 这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。 例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，
误差范围：±10%之间。 2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同: A*有些五色环电阻,两端的金属都有色环。这种电阻都会有4道色环相对靠近，集中在一起，而另一道色环则远离那4道色环，单独标在金属帽上的色环是表误差的第5环。 B*五色环电阻增加了第3道色环表示阻值的低位，第五环表示误差范围。 4.1.2片状电阻 1）.SMD排型电阻（简称排阻），排阻的外形如图3，它没有极性。它的内部结构实际上是由多个小电阻排列在一起，所以叫排阻。 图3排型电阻图4单片电阻 2）.SMD单片电阻，它的体积小如碎米，按其几何尺寸可分0805、0603等型，没有极性。示值方法为： 精密电阻：以两位数字和一位英文字母表示，数字表有效数字的代码，字母表示十的幂次关系，两者之积即为其阻值。如：47B，“47”是301的代号，“B”表示101，所以该电阻的阻值为301×101=3010欧姆。详细资料可查询物料规格承认书有关精密电阻之阻值对照表。 片状电阻表面有丝印，由于误差不同而分三位数和四位数表示： A*对于三位数表示的，前二位表示有效数字，第三位数表示有效数字后“0”的个数，这样得出的阻值单位为其基本单位欧姆（Ω）。如：“223”表示22000欧姆。这种电阻的误差范围一般是J级，即±5%。 B*对于四位数表示的，前三位表示有效数字，第四位数表示有效数字后“0”的个数，这样得出的阻值单位也为其基本单位欧姆（Ω）。如：“1001”表示1000欧姆。这种电阻的误差范围一般是±1%。 C*片状电阻除了阻值与误差等级这两个参数外，还有承受功率和体积二个参数，常用的各1311等，其规格代号分别为Q、F、H和B。电阻的体积用英制单位英寸表示，如0603表示0.06×0.03英寸，一般而言，0805规格的电阻承受的功率为1/10W，也有少部分为1/8W，1206规格的电阻承受的功率为1/8W。 当客户封电阻的供应商有特殊要求时（即常说的牌子），可在产品BOM上描述。 3）.DIP排型电阻 ◆A型排阻： 内部结构如图，每个小电阻的阻值都一样，小电阻的其中一脚全部连通到第1脚“1” 上，因此第1脚“1”与任何一只脚的阻值都相同，公共脚与其他脚不能插错，所以A 型排阻有极性。在实物上有小点一端的脚即为第1脚，插机时对应相应位置的小点即可。 ◆B型排阻： 内部结构如图，各个小电阻的阻值各自独立地排列在一起，每个小电阻的阻值都一样，因此B型排阻没有公共脚，脚数一定为偶数，它没有极性。
