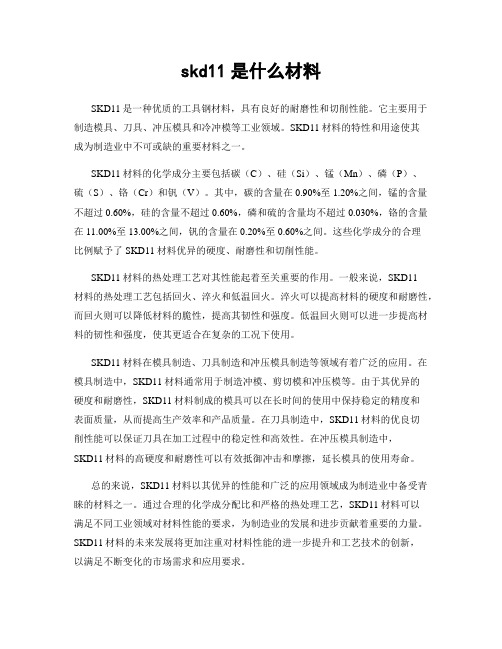

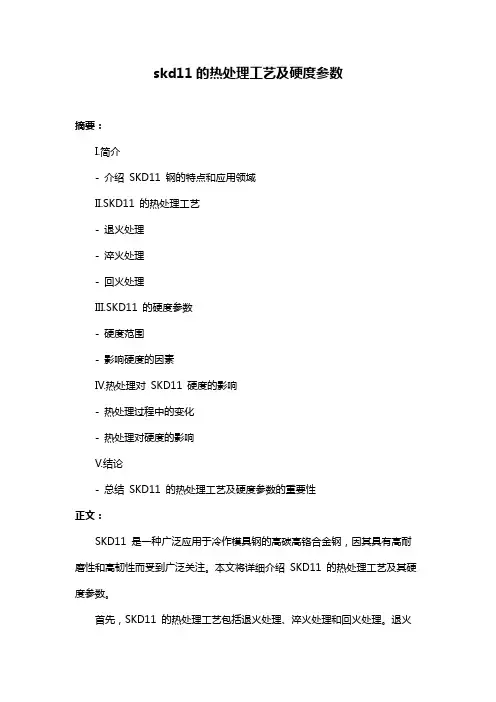

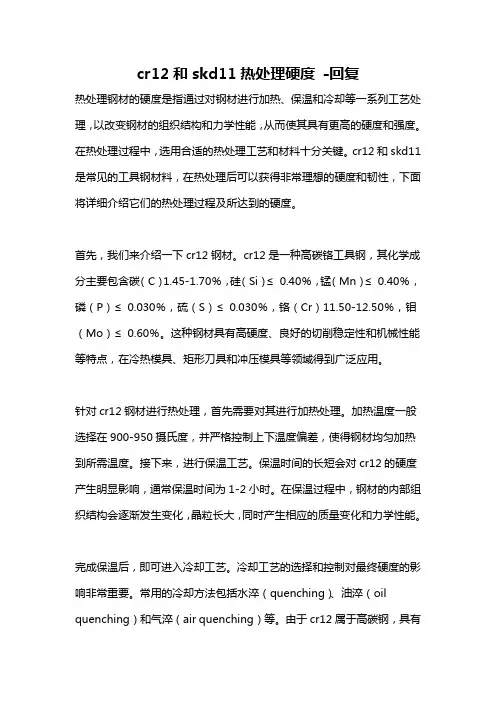

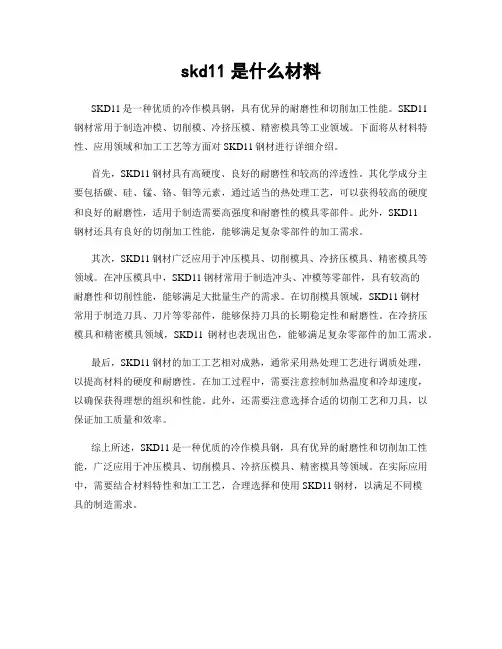

SKD11热处理工艺
成分标准：GB/T1299-2000
化学成份：% C碳Si硅Mn锰Cr铬V钒Mo钼P磷S硫磺
1.50 0.25 0.45 1
2.0 0.35 1.00 ≤0.025 ≤0.010
特点：高碳高铬钢，高淬透性，高硬度、耐磨性及韧性极高。
用途：各种冷模，成形轧辊，剪刀，形状繁杂之冷压工具，塑胶模等。
硬度：出厂状态：HB≤255，最终热处理后HRC60°左右；
A.预热处理：调质（获得稳定材料金相组织）
调质：淬火，940℃油或水冷（材料深度较大时油冷），640℃回火，硬度HRC29-33；
上海荔锋模具钢材有限公司https://www.doczj.com/doc/082987284.html,
B.最终热处理内容如下：
1．淬火：先预热700-750℃（宜二次预热~500℃~850℃），再加热至1000-1040℃，在静止空气中冷却，如钢具尺寸在6寸以上则加热至980-1030℃在油中淬硬更佳。
2．回火：加热至150~200℃，在此温度中停留保温≥2小时，然后在空气中冷却。回火温度，保温时间及HRC硬度变化（见以下参考图）。
C、采用试验比较的方法积累经验值：
SKD11 https://www.doczj.com/doc/082987284.html,/productinfo/detail_4_51_109.html
热处理工艺试验内容：
1．准备试棒,按以下规格数量备各零件（采用原P620-01-m01料单有误的两件坯料，棒料则按仓库现有的Cr12MoV或Cr12，但必须注明其材料牌号）；
2．在零件上作出序号标识：（1，2，3，4等）；
3．工艺路线：
A、件号如（1，2）（温度调整异同各1件）：按预热处理精加工（铣或磨削）最终热处理；
B、件号如（3，4）（温度调整异同各1件）：加工后最终热处理；（热处理及加工后应尽量平放，细长件应及时垂直吊放）；
4．各工序完成时请及时在附表中填写各加工后、热处理后的实际尺寸及平行度，直线度实际值等形位尺寸实际值，热处理温度及保温时间，各起始时间及详细操作过程和时间，实际硬度值,操作者姓名等内容。
附注：a、SKD11：200*20*20 4件;
b、SKD11：55*55*55 4件;
c、SKD11：55*55*55 4件（按图加工形状）;
d、Cr12或Cr12MoV φ20*200 2件;
e、Cr12或Cr12MoV 库房中现有较小规格材料2件;
资料来源：https://www.doczj.com/doc/082987284.html,/articleinfo/detail_5_10_365.html
模具材料及热处理试题库 一、判断 1、60钢以上的优质碳素结构钢属高碳钢，经适当的热处理后具有高的强度、韧性和弹性，主要用于制作弹性零件和耐磨零件。（×） 2、40Cr钢是最常用的合金调质钢。（√） 3、60Si2Mn钢的最终热处理方法是淬火后进行高温回火。（×） 4、高合金钢的完全退火的冷却速度是每小时100～150℃。（×） 5、等温淬火与普通淬火比较，可以获得相同情况下的高硬度和更好的韧度。（√） 6、一些形状复杂、截面不大、变形要求严的工件，用分级淬火比双液淬火能更有效的减少工件的变形开裂。（√） 7、渗碳时采用低碳合金钢，主要是为提高工件的表面淬火硬度。（×） 8、均匀化退火主要应用于消除大型铸钢、合金钢锭在铸造过程中所产生的化学成分不均及材料偏析，并使其均匀化。（√） 9、高合金钢及形状复杂的零件可以随炉升温，不用控制加热速度。（×） 10、铬钼钢是本质粗晶粒钢、其淬透性和回火稳定性高，高温强度也高。（×） 11、铬锰硅钢可以代替镍铬钢用于制造高速、高负荷、高强度的零件。（√） 12、铬轴承钢加热温度高，保温时间略长，主要使奥氏体中溶入足够的合金碳化物。（√）13、低合金渗碳钢二次重新加热淬火，对于本质细晶粒钢的零件，主要使心部、表层都达到高性能要求。（×） 14、铸铁的等温淬火将获得贝氏体和马氏体组织。（√） 15、高速钢是制造多种工具的主要材料，它除含碳量高外，还有大量的多种合金元素（W、Cr、Mo、V、Co），属高碳高合金钢。（×）16、钢在相同成分和组织条件下，细晶粒不仅强度高，更重要的是韧性好，因此严格控制奥氏体的晶粒大小，在热处理生产中是一个重要环节。（√）17、有些中碳钢，为了适应冷挤压成型，要求钢材具有较高的塑性和较低的硬度，也常进行球化退火。（√）18、低碳钢正火，为了提高硬度易于切削，提高正火温度，增大冷却速度，以获得较细的珠光体和比较分散的自由铁素体。（√）19、过共析钢正火加热时必须保证网状碳化物完全融入奥氏体中，为了抑制自由碳化物的析出，使其获得伪共析组织，必须采用较大的冷却速度冷却。（√）20、含碳量相同的碳钢与合金钢淬火后，硬度相差很小，但碳钢的强度显著高于合金钢。（×）21、中高碳钢的等温淬火效果很好，不仅减少了变形，而且还获得了高的综合力学性能。（√）22、淬火钢组织中，马氏体处于碳的过饱和状态，残余奥氏体处于过热状态，所以组织不稳定，需要回火处理。（×）23、低碳钢淬火时的比容变化较小，特别是淬透性较差，故要急冷淬火，因此常是以组织应力为主引起的变形。（×）24、工件淬火后不要在室温下放置，要立即进行回火，会显著提高马氏体的强度和塑性，防止开裂。（√）
常用钢材热处理方法及目的 常用钢材热处理方法 一.淬火 将钢件加热到临界温度以上40~60℃，保温一定时间，急剧冷却的热处理方法，称为淬火。常用急剧冷却的介质有油、水和盐水溶液。淬火的加温温度、冷却介质的热处理规范，见表<常用钢的热处理规范>. 淬火的目的是：使钢件获得高的硬度和耐磨性，通过淬火钢件的硬度一般可达HRC60~65，但淬火后钢件内部产生了内应力，使钢件变脆，因此，要经过回火处理加以消除。钢件的淬火处理，在机械制造过程中应用比较普遍，它常用的方法有： 1．单液淬火：将钢件加热到淬火温度，经保温一定时间后，在一种冷却液中冷却，这种热处理方法，称为单液淬火。它适用于形状简单、技术要求不高的碳钢或合金钢，工件直径或厚度大于5~8mm的碳素钢，选用盐水或水中冷却；合金钢选用油冷却。在单液淬火中，水冷容易发生变形和裂纹；油冷容易产生硬度不够或不均的现象。 2．双液淬火：将钢件加热到淬火温度，经保温后，先在水中快速冷却至300~400℃，在移入油中冷却，这种处理方法，称为双液淬火。形状复杂的钢件，常采用此方法。它既能保证钢件的硬度，又能防止变形和裂纹。缺点是操作难度大，不易掌握。 3．火焰表面淬火：用乙炔和氧气混合燃烧的火焰喷射到工件表面，并使其加热到淬火温度，然后立即用水向工件表面喷射，这种处理方法，称为火焰表面淬火。它适用于单件生产、要求表面或局部表面硬度高和耐磨的钢件，缺点是操作难度大。 4．表面感应淬火：将钢件放人感应器内，在中频或高频交流电的作用下产生交变磁场，钢件在磁场作用下产生了同频率的感应电流，使钢件表面迅速加热(2-10s)至淬火温度，立即把水喷射到钢件表面。这种热处理方法，称为表面感应淬火。经表面感应淬火的零件，表面硬而耐磨，而内部有较好的强度和韧性。这种方法适用于中碳钢和中等含碳量的合金钢件。 表面感应淬火根据所采用的电流频率的不同，可分为高频、中频和工频淬火三种。高频淬火电流频率为100~150kHz，淬硬层深1~3mm，它适用于齿轮、花键轴、活塞和其它小型零件的淬火；中频淬火电流频率为500~10000Hz，淬硬层深3—10mm，它适用于曲轴、钢轨、机床导轨、直径较大的轴类和齿轮等；工频淬火电流频率为50Hz，淬硬层一般大于10mm，适用于直径在300mm以上的大型零件的淬火，如冷轧辊等。 二.回火 将淬火后的钢件加热到临界温度以下某一温度性(见表)，保温一段时间，然后在空气中或油中冷却的过程，称为回火。回火的目的是：消除钢件淬火时所产生的内应力，使钢件组织趋于稳定；降低淬火中的脆性，增加塑性和韧性。回火是继
钢的热处理 第一章钢的热处理 热处理工艺包括：将钢材或钢制件加热到预定温度，在此温度下保温一定时间。然后一定的冷却速度冷却下来，达到热处理所预定的对钢材及钢制件的组织与性能的要求。 1□□钢的加热 1.1□制定钢的加热制度 加热温度、加热速度、保温时间。 1.1.1加热温度的选择 加热温度取决于热处理的目的。热处理分为：淬火、退火、正火、和回火等。 淬火的目的是为了得到细小的马氏体组织，使钢具有高的硬度； 退火及正火的目的是获得均匀的珠光体组织，因此其加热温度不同。在具体制定加热温度时应按以下原则：热处理工艺种类及目的要求；被加热钢材及钢制件的化学成分和原始状态；钢材及钢制件的尺寸和形状以及加热条件来制定。对于碳钢及低合金钢的加热温度：亚共析钢淬火温度：A C3以上30～50℃； 过共析钢淬火温度：A C3以上30～50℃； 亚共析钢完全退火：A C3以上20～30℃； 过共析钢不完全退火：A C3以上20～30℃； 正火A C3或A CM以上30～50℃； 1.1.2加热速度的选择 必须根据钢的化学成分及导热性能；钢的原始状态及应力状态；钢的尺寸及形状来确定加热速度。如钢的原始状态存在着铸造应力或轧煅热变形残余应力时，在加热是应特别注意。对这类钢要特别控制低温阶段的加热速度。钢的变形与热裂倾向是以钢的化学成分及原始状态不同而不同，主要有以下几点： a) 低碳钢比高碳钢热烈倾向小； b) 碳钢比合金钢变形开裂倾向小； c) 钢坯和成品件比钢锭变形和开裂倾向小； d) 小截面比大截面的钢变形和开裂倾向小。 1.1.3钢在加热时的缺陷 a) 过热：过热就是由于加热温度过高，加热时间过长使奥氏体晶粒过分长大。粗大的奥氏体晶粒在冷却时产生粗大的组织，并往往出现魏氏组织，结果是钢的冲击韧性、塑性明显下降。已过火的钢可以在次正火或退火加以纠正。 b) 强烈过热：加热温度过高或加热保温时间过长，使氧或硫沿晶界渗入钢中或者钢中的
45号钢热处理工艺 学号：XXXXXX 姓名：XXXXX 指导老师：XXX
目录 一、综述 (4) 1．调质淬火 (4) （1）淬火加热温度 (4) (2) 淬火冷却 (4) （3) 淬火冷却方法 (5) 2．45钢的调质淬火 (5) 3．回火 (6) （1）回火目的 (6) （3）常用回火方法 (6) 4．45钢淬火后的回火 (6) 二、选题依据 (7) 三、实验材料与设备 (8) 1. 实验设备 (8) 2. 实验材料 (8) 三、实验过程 (8) 1. 试样的热处理 (8) （1）淬火 (8) （2）回火 (9) 2. 试样硬度测定 (9) 3. 显微组织观察与拍照记录 (9) （1）样品的制备 (9) （2）显微组织的观察与记录 (9) 五、实验结果与分析 (10) 1. 样品硬度与显微组织分析 (10) 2. 硬度测试数据 (11) 3. 淬火对试样性能的影响 (11) （1）淬火温度的影响 (11)
（2）淬火介质的影响 (12) 4. 回火对试样的影响 (12) （1）回火温度对45钢组织的影响 (12) （2）回火温度对45 钢硬度和强度的影响 (13) （3）以45钢和T8钢为例分析碳含量对钢的淬硬性的影响 (13) 六、结论 (14) 1. 淬火条件影响样品的组织和性能 (14) 2. 回火温度影响样品的组织和性能 (14) 3. 碳元素影响样品的组织和性能。 (14) 七、参考文献 (14)
一、综述 【内容摘要】：45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。45钢淬火温度在A3+(30～50) ℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。 【关键字】：调质淬火45钢的调质淬火回火45钢淬火后的回火 1．调质淬火 调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。 淬火 ——淬火是将工件加热到AC3或AC1点以上某一温度保持一定时间。然后以适当速度快速冷却获得马氏体或（和）贝氏体组织的热处理工艺。 目的：就是为了获得马氏体或下贝氏体组织，提高强度硬度，以便在随后不同温度回火后获得所需要的性能。 （1）淬火加热温度 淬火温度主要是根据Fe—Fe3C相图中钢的临界点确定。亚共析钢的淬火加热温度：AC3以上30℃~50℃，使钢完全奥氏体化，淬火后获得全部马氏体组织。共析钢、过共析钢的淬火加热温度：为AC1以上30℃~50℃，得到奥氏体和部分二次渗碳体，淬火后得到马氏体（共析钢）或马氏体加渗碳体（过共析钢）组织。 (2)淬火冷却 淬火冷却时，要保证获得马氏体组织，必须使奥氏体以大于马氏体临界冷却速度冷却，而快速冷却会产生很大淬火应力，导致钢件的变形与开裂。因此，淬火工艺中最重要的一个问题是既能获得马氏体组织，又要减小变形、防止开裂。 常用冷却介质：目前应用最广泛的淬火冷却介质是水和油。实际生产中，使用的冷却介质较多，到目前为止，尚未找到一种介质，能完全符合理想淬火冷却速度的要求。水具有较强烈的冷却能力，用作奥氏体稳定性较小的碳钢的淬火，水冷却介质最为合适。油的冷却能力比水小，因此，生产中用油作冷却介质，只适用于过冷奥氏体稳定性较大的合金钢淬火。
SKD11热处理工艺 成分标准：GB/T1299-2000 化学成份：% C碳Si硅Mn锰Cr铬V钒Mo钼P磷S硫磺 1.50 0.25 0.45 1 2.0 0.35 1.00 ≤0.025 ≤0.010 特点：高碳高铬钢，高淬透性，高硬度、耐磨性及韧性极高。 用途：各种冷模，成形轧辊，剪刀，形状繁杂之冷压工具，塑胶模等。 硬度：出厂状态：HB≤255，最终热处理后HRC60°左右； A.预热处理：调质（获得稳定材料金相组织） 调质：淬火，940℃油或水冷（材料深度较大时油冷），640℃回火，硬度HRC29-33； 上海荔锋模具钢材有限公司https://www.doczj.com/doc/082987284.html, B.最终热处理内容如下： 1．淬火：先预热700-750℃（宜二次预热~500℃~850℃），再加热至1000-1040℃，在静止空气中冷却，如钢具尺寸在6寸以上则加热至980-1030℃在油中淬硬更佳。 2．回火：加热至150~200℃，在此温度中停留保温≥2小时，然后在空气中冷却。回火温度，保温时间及HRC硬度变化（见以下参考图）。
C、采用试验比较的方法积累经验值： SKD11 https://www.doczj.com/doc/082987284.html,/productinfo/detail_4_51_109.html 热处理工艺试验内容： 1．准备试棒,按以下规格数量备各零件（采用原P620-01-m01料单有误的两件坯料，棒料则按仓库现有的Cr12MoV或Cr12，但必须注明其材料牌号）； 2．在零件上作出序号标识：（1，2，3，4等）； 3．工艺路线： A、件号如（1，2）（温度调整异同各1件）：按预热处理精加工（铣或磨削）最终热处理； B、件号如（3，4）（温度调整异同各1件）：加工后最终热处理；（热处理及加工后应尽量平放，细长件应及时垂直吊放）； 4．各工序完成时请及时在附表中填写各加工后、热处理后的实际尺寸及平行度，直线度实际值等形位尺寸实际值，热处理温度及保温时间，各起始时间及详细操作过程和时间，实际硬度值,操作者姓名等内容。 附注：a、SKD11：200*20*20 4件; b、SKD11：55*55*55 4件; c、SKD11：55*55*55 4件（按图加工形状）; d、Cr12或Cr12MoV φ20*200 2件; e、Cr12或Cr12MoV 库房中现有较小规格材料2件; 资料来源：https://www.doczj.com/doc/082987284.html,/articleinfo/detail_5_10_365.html
常用的几种热处理方法 内容来源网络，由深圳机械展收集整理！ 更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火 把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。 退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降 低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球 化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火 将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。 正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。 正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火 将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。 淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。
1.4.回火 钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。 淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。 淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的 热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出
S136热处理工艺 在保护状态下，加热至780℃，然后在炉中以每小时10℃的速度，冷却至650℃，接着再置于空气中冷却。 应力消除 经过粗加工后，必须加热至650℃，均热2小时，缓慢冷却至500℃，然后置于空气中冷却 保温时间＝当钢材的表面及中心达到一致的淬火温度后，才开始计算在炉中的保温时间。 淬火时必须保护，以避免脱碳及氧化。 冷却介质 ●油 ●流动粒子炉或盐裕炉250－550℃分级淬火，然后冷却于高速空气中●高速气体/真空炉中具有足够正压的气体为求模具达到最适当的特性，在模具的变形程度可接受的条件下，冷速越快越好。于真空炉中热处理时推荐使用4－5b a r的气压。
钢材冷却至50－70℃应立即回火。 硬度、晶粒大小、残余奥氏体数量于奥氏体化温度的关系图。 回火 参照回火曲线图按所需硬度值选择回火温度。回火两次，每次回火后，必须冷却到室温，最低的回火温度为180℃（适用于小件）。保温时间至少两小时。 回火曲线图
注1：建议250℃回火求韧性，硬度及抗腐蚀性的最好组合。 注2：以上的曲线数据只适宜小型模具。模具可达的硬度要视模具的尺寸。 注3：应避免选用过高的奥氏体化温度与过低的回火温度＜250℃的组合，皮棉模具产生太大的应力。 尺寸变形 淬火及回火时的温度，不同种类的炉具及淬冷介质，会影响模具尺寸的改变。模具的尺寸与几何形状也同样重要。模具在加工时应预留加工量以弥补热处理后的尺寸变形。 在粗加工与半精加工之间建议预留0.15％作为S TAVA X E S T(S-136)的加工预留指标。 淬火过程的尺寸改变 试片100*100*25毫米经正规的热处理程序，在淬火时的尺寸改变。 淬火过程 由1020℃起 宽度％长度％厚度％ 油淬最小 最大+0.02 -0.05 +0.02 -0.03 +0.04 - 分级淬火最小 最大+0.02 -0.03 ±0 +0.03 -0.04 -
模具材料及热处理模具材料及热处理 1．金属组织 1.1金属 具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 1.2合金 由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 1.3固溶体 是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 1.4固溶强化 由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 1.5化合物 合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 1.6机械混合物 由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。2．金属硬度 2.1硬度 金属的硬度，是指金属表面局部体积内抵抗外物压入而引起的塑性变形的抗力，硬度越高表明金属抵抗塑性变形的能力越强，金属产生塑性变形越困难。硬度试验方法简单易行，又无损于零件。实际常使用的硬度试验方法有：布氏硬度、洛氏硬度和维氏硬度三种。三种硬度试验值有大致的换算关系，见表一。 布氏硬度HB：布氏硬度是用载荷为P的力把直接D的钢球压入金属表面，并保持一定的时间，测量金属表面上的压痕直径d，据此计算出的压痕面积AB，求出每单位面积所受力，用作金属的硬度值，叫布氏硬度，记作HB。布氏硬度的使用上限是HB450，适用于测定退火、正火、调质钢、铸铁及有色金属的硬度。 2.1.1洛氏硬度HRA、HRC： 洛氏硬度是工业生产中最常用的硬度测量的方法，因为操作简便、迅速，可以直接读出硬度值，不损伤工件表面，可测量的硬度范围较宽。但洛氏硬度也有一些缺点，如因压痕小，对材料有偏析及组织不均匀的情况，测量结果分离度大，再现性较差。洛氏硬度(HR)也是用压痕的方式试验硬度。它是用测量凹陷深度来表示硬度值。洛氏硬度试验用的压头分硬质和软质两种。硬质压头为顶角为120o的金刚石圆锥体，使用于淬火钢等硬的材料。HRA硬度有效范围是>70，适用于硬质合金、表面淬火层及渗碳层;HRC硬度有效范围是20-68(相当于HB230-700,HB450-700超出了布氏硬度的使用上限)，适用于淬火钢及调质钢。 2.1.2洛氏硬度HRB 洛氏硬度HRB的测量采用直径1.588mm(1/16")的钢球，适用于退火钢、有色金属等，硬度有效范围是25-100（相当于HB60-230)。 2.1.3维氏硬度HV 维氏硬度也是利用压痕面积上单位应力作为硬度值计量。维氏硬度所使用的压头是锥面夹角为136o的金刚石四方锥体。试验时，在载荷P的作用下，在试样试验面上压出一个正方形压痕。测量压痕两对角线的平均长度d，借以计算压痕面积A V，以P/A V的数值表示试样的硬度，以HV表示。维氏硬度的优缺点：维氏硬度有一个连续一致的标度；试验负荷可任意选择，所得的硬度值相同。试验时加载的压力小，压入深度浅，对工件损伤小。特别适用于测量零件的表面淬硬层及经过表面化学处理的硬度，精度比布氏、洛氏硬度精确。但是维氏硬度的试验操作较麻烦，一般在生产上很少使用，多用于实验室及科研方面。
s136模具钢热处理工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
S136热处理工艺 软性退火 在保护状态下，加热至780℃，然后在炉中以每小时10℃的速度，冷却至650℃，接着再置于空气中冷却。 应力消除 经过粗加工后，必须加热至650℃，均热2小时，缓慢冷却至500℃，然后置于空气中冷却 淬火
保温时间＝当钢材的表面及中心达到一致的淬火温度后，才开始计算在炉中的保温时间。 淬火时必须保护，以避免脱碳及氧化。 冷却介质 ●油 ●流动粒子炉或盐裕炉250－550℃分级淬火，然后冷却于高速空气中 ●高速气体/真空炉中具有足够正压的气体为求模具达到最适当的特性，在模具的变形程度可接受的条件下，冷速越快越好。于真空炉中热处理时推荐使用4－5ba r的气压。 钢材冷却至50－70℃应立即回火。 硬度、晶粒大小、残余奥氏体数量于奥氏体化温度的关系图。
回火 参照回火曲线图按所需硬度值选择回火温度。回火两次，每次回火后，必须冷却到室温，最低的回火温度为180℃（适用于小件）。保温时间至少两小时。 回火曲线图 注1：建议250℃回火求韧性，硬度及抗腐蚀性的最好组合。 注2：以上的曲线数据只适宜小型模具。模具可达的硬度要视模具的尺寸。 注3：应避免选用过高的奥氏体化温度与过低的回火温度＜250℃的组合，皮棉模具产生太大的应力。 尺寸变形 淬火及回火时的温度，不同种类的炉具及淬冷介质，会影响模具尺寸的改变。模具的尺寸与几何形状也同样重要。模具在加工时应预留加工量以弥补热处理后的尺寸变形。
在粗加工与半精加工之间建议预留0.15％作为S T A V AX ES T(S-136)的加工预留指标。 淬火过程的尺寸改变 试片100*100*25毫米经正规的热处理程序，在淬火时的尺寸改变。 淬火过程 由1020℃起 宽度％长度％厚度％ 油淬最小 最大 +0.02 -0.05 +0.02 -0.03 +0.04 - 分级淬火最小 最大 +0.02 -0.03 ±0 +0.03 -0.04 -空冷最小 最大 -0.02 +0.02 ±0 -0.03 ±0 - 真空淬火最小 最大 +0.01 -0.02 ±0 +0.01 -0.04 - 回火时的尺寸改变 注意：淬火时和回火时的尺寸改变必须加在一起。
1 适用围 本守则作为我公司常用钢材的各种热处理规及注意事项。为一般件热处理的主要技术依据，对结构复杂和工艺上有特殊要求的零件和成批生产的零（部）件，则按专用工艺规程执行。 2 名词术语 2.1 正火 将钢材或钢件加热到临界点Ac3或Acm以上的适当温度，保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。 2.2 退火 将钢材或钢件加热到适当温度，保持一定时间，随后缓慢冷却以获得接近平衡状态组织的热处理工艺。 2.3 淬火 将钢奥氏体化后以适当的冷却速度冷却，使工作在横截面全部或一定的围发生马氏体等不稳定组织结构转变的热处理工艺。 2.4 回火 将经过淬火的工件加热到临界点Ac1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理。 2.5 有效加热区 炉膛炉温均匀性符合热处理工艺要求的装料区域。有效加热区的确定，按JB2251—78《电阻炉基本技术条件》中规定的有关试验方法进行。 2.6 冷却速度 在冷却过程中某一时间或者一定时间间隔工件表面或心部温度下降的变 化率。 2.7 热处理变形 工件热处理时所引起的形状尺寸偏差，垂直于长度向上的变形叫弯曲。 3 热处理加热设备 3.1 正火和退火所使用的加热设备必须满足下列要求。 3.1.1 在加热设备正常装炉的情况下，有效加热区的温度偏差应按下表所列的精度进行调节和控制。
3.1.2 燃料加热炉，其火焰尽量不直接接触工件，以免使工件局部过热。当火焰直接与工件接触时，加热炉结构应使处理工件质量不显著损坏。 3.1.3 热浴加热炉，其热浴对工件不能有腐蚀及其它有害作用。 3.1.4 工件加热后在随炉冷却的过程中，应尽量保证各部位的冷却速度均匀一致。 3.2 淬火、回火加热设备 3.2.1 淬火、回火加热设备必须满足下列要求，有效加热区的温度按下表所列的精度进行调节和控制。 3.2.2 热浴槽中的热浴，对工件不能有腐蚀作用。当采用盐浴炉加热时，应按盐浴脱氧制度对盐浴进行充分脱氧。 3.2.3 燃料加热炉，其火焰尽量不直接接触工件，以免工件过热。当火焰直接与工件接触时，加热炉结构应使处理工件质量不受显著影响。 3.2.4 保护气氛加热炉应根据处理工艺要求能调节和控制炉气氛的成分。 3.2.5 真空炉应能根据处理目的对真空度和炉保持气氛的组成进行调节。 4 淬火冷却介质及设备
模具钢的处理 模具钢材的热处理方式与加工工序安排密切相关。在模具制造时，应当根据材料和加工工艺路线来选择热处理方法，制定相应得热处理工艺。 （1）一般冷作模具钢工作零件的热处理工序安排：筹造——退火——机械加工成型——淬火与回火—工修整。 （2）冷作模具钢采用成型磨削及电加工工艺：锻造——退火——机械粗加工——淬火或回火——精加工（磨削、电加工）。 （3）冷作模具钢复杂冲模的加工：锻造——退火——机械粗加工——高温回火或调质——机械加工成型——淬火与回火——磨削与电工加工成型。 大多数冷作模具钢使用状态为淬火与回火，模具硬度通常为60hrc，为了进一步提高模具表面硬度、耐磨性和使用寿命，常进行表面强化处理，如渗碳、渗氮、渗硼氮碳共渗、td 法渗钒铌、化学气相村积（cvd）等作为最终热处理。 模具热处理 模具制造的成本高，特别是一些精密复杂的冷冲模、塑料模、压铸模等。采用热处理技术提高模具的使用性能，可以大幅度提高模具寿命，有显著的经济效益，我国模具技术工作者十分重视模具热处理技术的发展。 1 真空热处理 模具钢经真空热处理后有良好的表面状态，变形小。与大气下的淬火比较，真空油淬后模具表面硬化比较均匀，而且略高一些，主要原因是真空加热时，模具钢表面呈活性状态，不脱碳，不产生阻碍冷却的氧化膜。在真空下加热，钢的表面有脱气效果，因而具有较高的力学性能，炉内真空度越高，抗弯强度越高。真空淬火后，钢的断裂韧性有所提高，模具寿命比常规工艺普遍提高40%~400%，甚至更高。冷作模具真空淬火技术已得到较广泛的使用。 2 深冷处理 近年来的研究工作表明，模具钢经深冷处理(-196℃)，可以提高其力学性能，一些模具经深冷处理后显著提高了使用寿命。模具钢的深冷可以在淬火和回火工序之间进行，也可在淬火回火之后进行深冷处理。如果在淬火、回火后钢中仍保留有残余奥氏体，则在深冷处理后仍需要再进行一次回火。深冷处理能提高钢的耐磨性和抗回火稳定性。深冷处理不仅用于冷作模具，也可用于热作模具和硬质合金。深冷处理技术已越来越受到模具热处理工作者的关注，已开发出专用深冷处理设备。不同钢种在深冷过程中的组织变化及其微观机制及其对力学性能的影响，尚需进一步研究。 3 模具的高温淬火和降温淬火 一些热作模具钢，如3Cr2W8V、H13、5CrNiMo、5CrMnMo等，采用高于常规淬火温度加热淬火，可以减少钢中碳化物的数量、改善其形态和分布，使固溶于奥氏体中碳的分布均匀化，淬火后可在钢中获得更多的板条马氏体，提高其断裂韧性和冷热疲劳抗力，从而延长模具使用寿命。例如3Cr2W8V钢制的一种热挤压模具，常规淬火温度为1080~1120℃，回火温度为560~580℃。当淬火温度提高至1200℃，回火温度为680℃(2次)，模具寿命提高了数倍。 W6Mo5Cr4V2、W18Cr4V高速钢和Cr12MoV等高合金冷作模具钢，可适当降低其淬火温度，以改善其塑韧性，减少脆性开裂倾向，从而提高模具寿命。例如W6Mo5Cr4V2的淬火温度可选用1140~1160℃。 4 化学热处理 化学热处理能有效地提高模具表面的耐磨性、耐蚀性、抗咬合、抗氧化性等性能。几乎
热处理工艺规程B/Z61.012－95 （工艺参数）
2012年10月15日
目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火……………………………………………………………………………………………1 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15) 5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20) 7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28)
热处理工艺规程（工艺参数） 1.主题内容与适用范围 本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。 本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种： 表1
常用钢材热处理工艺参 数 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
热处理工艺规程B/Z61.012－95 （工艺参数） 2012年10月15日
目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火 (1) 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15)
5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20) 7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28)
热处理工艺规程（工艺参数） 1.主题内容与适用范围 本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。 本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种： 表1
一、退火 将钢件加热到临界温度以上（不同钢号它的临界温度也不同，一般是 710-750℃，个别合金钢到800或900℃），在此温度停留一段时间，然后缓慢冷却的过程叫做退火 退火的目的是： 1、降低硬度，便于切削加工； 2、细化晶粒，均匀组织，以改善钢件毛坯的机械性能，或者为下一步淬火 做好准备； 3、消除内应力 二、正火 将钢件加热到临界温度以上，在此温度停留一段时间，然后放在空气中冷却的过程称为正火。 正火的冷却速度比退火快，加热和保温时间与退火一样。 正火的目的是使低碳和中碳钢件及渗碳机件的组织细化，增加强度与韧性，减少内应力，改善切削性能。 正火实质上是退火的一种特殊形式具有与退火相似的目的所不同的是冷却 速度比退火快，可以缩短生产周期，比较经济。 三、淬火 将钢件加热到临界点以上，保温一段时间，然后在水、盐水或油中（个别材料在空气中）急速冷却的过程叫做淬火。 淬火的目的是提高钢件的硬度和强度。对于工具刚来说，淬火的主要目的是提高它的硬度，以保证刀具的切削性能和冲模工具及量具的耐磨性。对于中碳钢制造的机件来说，淬火是为以后的回火做好结构和性能上的准备，因为高强度和高韧性并不能在淬火后同时得到，而是在回火处理后才得到的。 有很多零件如齿轮、曲轴等，他们在工作时一方面要受磨，另一方面又要受到冲击作用，因此要求零件表面有很高的硬度，而中心有较好的韧性。这时可以利用表面淬火的方法来达到上述要求。 表面淬火是应用将工件的表面迅速加热到淬火温度（这时金属内部的温度仍比较低），随后立即用水喷到工件表面上，进行急速冷却。这样就能获得表面硬、中心韧的要求。 表面加热时，可用氧炔焰、高频电流或中频电流加热。 四、回火 将淬硬的钢件加热到临界点以下的温度，保温一段时间，然后在空气中或油中冷却下来的过程叫做回火。 回火的目的是消除淬火后的脆性和内应力，调整组织，提高钢件的塑性和冲击韧性。对于工具来说，是为了尽可能减少脆性保留硬度。对于零件来说是为了提高韧性，但不可避免的会使硬度降低。 五、调质 淬火后高温回火，叫做调质。 调质的目的是使钢件获得很高的韧性和足够的强度，使其具有良好的综合机械性能。很多重要零件如主轴、丝杠、齿轮等都是经过调质处理的。 调质一般是在零件机械加工后进行的，也可把锻坯或经过粗加工的光坯调质后再进行机械加工。 六、时效
钢材常用的热处理方法及常见零件的热处理工艺 1、正火 钢的正火就是将钢加热到适当温度，保温一定时间，然后在空气中进行冷却。正火的目的是为了材料的组织均匀，增加强度与靭性，消除粗切削加工后的加工硬化现象，改善切削加工性能，并为其后的淬火做细化晶粒的组织准备。 2、淬火 钢的淬火就是将钢加热到临界温度以上，保持一定时间，然后在适当的淬火介质中进行冷却，以获得较好的组织结构和性能。钢经过淬火后，其硬度和强度均显著提高。 钢的加热情况可以其灼热的颜色来判定。钢加热温度的选择见表1 钢经过淬火，虽然会提高其硬度和强度，但由于淬火会产生内应力 使钢变脆，所以淬火后必须进行回火。 3、回火
钢的回火就是将钢件淬火后再加热到适当温度，并保温一定时间,
然后在空气中或在水、油等介质中冷却到室温。回火的目的是为了消除淬火时产生的内应力，减少脆性，提高钢的塑性和韧性，改善加工性能钢的回火分为高温回火、中温回火和低温回火3种。 碳素工具钢的回火温度见表2。 4、退火 钢的退火就是将钢加热到临界温度以上，保温适当时间，然后在炉中缓缓冷却。退火的目的是为了消除内应力和组织不均匀及晶粒粗大等现象，降低硬度，消除坯件的冷硬现象，提岛切削加工性能。碳钢的退火规范见表3。
1、齿轮 机床齿轮的热处理见表3。 蜗轮的热处理见表4
3、丝杠 丝杠广泛应用于机床和各种机械的传动机构中。丝杠传动能保证直线移动有较高的精确性和均匀性。为此，丝杠必须具有一定的强度及较高的耐磨性和精度保持性。 丝杠的材料必须具有足够的机械性能和良好的切削加工性。经过热处理后，应具有较高的硬度和最小的变形。 为了避免弯曲变形，丝杠的热处理通常都在井式炉中进行。丝杠如果变形，必须进行校直(并且，最好是热校直)。但是经过校直的丝杠, 必须进行彻底的消除内应力的处理。 经验证明，在丝杠加工和热处理过程中，多次而反复地消除内应力，均匀地加热和冷却及悬挂存放是减少变形的有效方法。 各种丝杠热处理的要点如下： （1）、一般丝杠正火（45号钢）或退火（40Cr）,除应力处理和低温
淬火 Hardening or Quenching cui huǒ (行业内，淬读"zàn"音，即读“zàn huǒ”） 钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上某一温度，保温一段时间，使之全部或部分奥氏体[1]化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。 通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。 淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。也可以通过淬火满足某些特种钢材的的铁磁性、耐蚀性等特殊的物理、化学性能。 淬火能使钢强化的根本原因是相变，即奥氏体组织通过相变而成为马氏体组织（或贝氏体组织）。 钢淬火工艺最早的应用见于河北易县燕下都遗址出土的战国时代的钢制兵器。 淬火工艺最早的史料记载见于《汉书.王褒传》中的“清水焠其峰”。 “淬火”在专业文献上，人们写的是“淬火”，而读起来又称“蘸火”。“蘸火”已成为专业口头交流的习用词，但文献中又看不到它的存在。也就是说，淬火是标准词，人们不读它，“蘸火”是常用词，人们却不写它，这是我国文字中不多见的现象。 淬火是“蘸火”的正词，淬火的古词为蔯火，本义是灭火，引申义是“将高温的物体急速冷却的工艺”。“蘸火”是冷僻词，属于现代词，是文字改革后出现的产物，“蘸”字本义与淬火无关。“蘸火”本词为“湛火”，“湛”字读音同“蘸”，而其字形又与水、火有关，符合“水与火合为蔯”之意，字义与“淬火”相通。“湛火”为本词，“蘸火”则为假借词。 淬火 将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。常用的淬冷介质有盐水、水、矿物油、空气等。淬火可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件（如齿轮、轧辊、渗碳零件等）。通过淬火与不同温度的回火配合，可以大幅度提高金属的强度、韧性及疲劳强度，并可获得这些性能之间的配合（综合机械性能）以满足不同的使用要求。另外淬火还可使一些特殊性能的钢获得一定的物理化学性能，如淬火使永磁钢增强其铁磁性、不锈钢提高其耐蚀性等。淬火工艺主要用于钢件。常用的钢在加热到临界温度以上时，原有在室温下的组织将全部或大部转变为奥氏体。随后将钢浸入水或油中快速冷却，奥氏体即转变为马氏体。与钢中其他组织相比，马氏体硬度最高。钢淬火的目的就是为了使它的组织全部或大部转变为马氏体，获得高硬度，然后在适当温度下回火，使工件具有预期的性能。淬火时的快速冷却会使工件内部产生内应力，当其大到一定程度时工件便会发生扭曲变形甚至开裂。为此必须选择合适的冷却方法。根据冷却方法，淬火工艺分为单液淬火、双介质淬火、马氏体分级淬火和贝氏体等温淬火4类。 淬火效果的重要因素，淬火工件硬度要求和检测方法：
常用金属材料热处理方法 材料牌号标准号热处理方式热处理温度冷却方式备注WCB WCC WCA ASTM A216正火900℃～920℃空冷硬度≤HB237 A105ASTM A105正火900℃～920℃空冷硬度HB137～HB187 17-4PH ASTM A564固溶+沉淀硬化固溶1040℃±15℃ 沉淀硬化620℃±10℃ 水冷 空冷 双重时效硬化，硬度HB302～HB320 LF2ASTM A350淬火+回火淬火910℃～940℃ 回火593℃～649℃ 水冷 空冷 硬度≤HB197 F11ASTM A182正火+回火正火900℃～920℃ 回火≥675℃ 空冷 空冷 1.CLASS 1硬度HB121～HB174 2.CLASS 2硬度HB143～HB207 3.CLASS 3硬度HB156～HB207 F22ASTM A182正火+回火正火900℃～920℃ 回火≥675℃ 空冷 空冷 1.CLASS 1硬度≤HB170 2.CLASS 3硬度HB156～HB207 F6a ASTM A182正火+回火正火1010℃～1050℃ 一次回火≥675℃ 二次回火≥620℃ 空冷 空冷 1.硬度HB167～HB229； 2.要符合NACE要求，需进行二次回火； 3.调质处理（淬火+回火，硬度HB240～HB270)。 F304 F304L F316 F316L ASTM A182固溶1040℃～1100℃水冷硬度≤HB237 F51ASTM A182固溶1040℃～1080℃水冷硬度≤HB269 F53ASTM A182固溶1040℃～1080℃水冷硬度≤HB310 F55ASTM A182固溶1100℃～1140℃水冷 F347 F321ASTM A182固溶+稳定化处理固溶1040℃±10℃ 稳定化870℃～900℃ 水冷 空冷 硬度≤HB237 LF1ASTM A350淬火+回火淬火900℃～920℃ 回火620℃～650℃ 水冷 空冷 硬度≤HB197 LF2 LF3ASTM A350淬火+回火淬火950℃～970℃ 回火593℃～649℃ 水冷 空冷 硬度≤HB197 CF3 CF3M CF8 CF8M ASTM A351固溶1040℃～1100℃水冷硬度≤HB237 LCB LCC ASTM A352淬火+回火淬火900℃～920℃ 回火620℃～650℃ 水冷 空冷 硬度≤HB237 LC1ASTM A352淬火+回火淬火900℃～920℃ 回火620℃～650℃ 水冷 空冷 硬度≤HB237
