实验十九开关式霍尔传感器测转速实验
一、实验目的：了解开关式霍尔传感器测转速的应用。
二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图19—1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。
图19—1开关式霍尔传感器测转速原理框图
三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；霍尔转速传感器、转动源。
四、实验步骤：
1、根据图19—2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。
2、将主机箱中的转速调节电源0～24V旋钮调到最小(逆时针方向转到底)后接入电压表(电压表量程切换开关打到20V档)；其它接线按图19—2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频\转速表的开关按到转速档。
3、检查接线无误后合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况。
图19—2 霍尔转速传感器实验安装、接线示意图
4、从2V开始记录每增加1V相应电机转速的数据(待电机转速比较稳定后读取数据)；画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。实验完毕，关闭电源。
n（转/
406286108132157179203225250分）
V（mv）2003004635006017037999019991104
电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线
五、思考题：
利用开关式霍尔传感器测转速时被测对象要满足什么条件？
被测物能够阻挡或透过或反射霍尔信号，般都是一个发射头一个接收头若发射接收安装在同侧，则被测物必须能反射该信号，发射接收安装在对侧，则被测物必须能阻挡透过该信
号。
如有侵权请联系告知删除，感谢你们的配合！
实验14 直流激励时霍尔传感器位移特性实验 141270046 自动化杨蕾生 一、实验目的： 了解直流激励时霍尔式传感器的特性。 二、基本原理： 根据霍尔效应，霍尔电势U H＝K H IB，当霍尔元件处在梯度磁场中运动时，它的电势会发生变化，利用这一性质可以进行位移测量。 三、需用器件与单元： 主机箱、霍尔传感器实验模板、霍尔传感器、测微头、数显单元。 四、实验步骤： 1、霍尔传感器和测微头的安装、使用参阅实验九。按图14示意图接线（实验模板的输出V o1接主机箱电压表Vin），将主机箱上的电压表量程（显示选择）开关打到2V档。 2、检查接线无误后，开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。 3、以某个方向调节测微头2mm位移，记录电压表读数作为实验起始点；再反方向调节测微头每增加0.2mm记下一个读数，将读数填入表14。
作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。 五、实验注意事项： 1、对传感器要轻拿轻放，绝不可掉到地上。 2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。 六、思考题： 本实验中霍尔元件位移的线性度实际上反映的是什么量的变化？ 答：本人认为应该是实际的输入、输出与拟合的理想的直线的偏离程度的变化，当X不同的时候，实际的输出值与根据拟合直线得到的数值的偏离值是不相同的。 七、实验报告要求： 1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。 实验数据如下： 表9－2
（1）由上图可知灵敏度为S=ΔV/ΔX=-0.9354V/mm （2）由上图可得非线性误差： 当x=1mm时， Y=-0.9354×1+1.849=0.9136 Δm =Y-0.89=0.0236V yFS=1.88V δf =Δm /yFS×100%=1.256% 当x=3mm时: Y=-0.9354×3+1.849=-0.9572V Δm =Y-（-0.94）=-0.0172V yFS=1.88V δf =Δm /yFS×100%=0.915% 2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进 行补偿。 答：（1）零位误差。零位误差由不等位电势所造成，产生不等位电势的主要原因是：两个霍尔电极没有安装在同一等位面上；材料不均匀造成电阻分布不均匀；控制电极接触不良，造成电流分布不均匀。补偿方法是加一不等位电势补偿电路。 （2）温度误差。因为半导体对温度很敏感，因而其霍尔系数、电阻率、霍尔电势的输入、输出电阻等均随温度有明显的变化，导致了霍尔元件产生温度误差。补偿方法是采用恒流源供电和输入回路并联电阻。
佛山职业技术学院 实训报告 课程名称传感器及应用 报告内容霍尔传感器制作与调试 专业电气自动化技术 班级08152 姓名陈红杰‘’‘’‘’‘’‘’‘’‘’‘ 学号31 二0一0年六月 佛山职业技术学院
《传感器及应用》 霍尔传感器制作实训报告 班级08152学号31 姓名陈红杰时间2009-2010第二学期项目名称霍尔传感器电路制作与 指导老师张教雄谢应然调试 一、实验目的与要求： 1.对霍尔传感器的实物（电路部分）进行一个基本的了解。 2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。 二、实验仪器、设备与材料： 1.认识霍尔传感器（电路部分）的元件（附图如下）： 2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。 3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：
实验开始，每组会得到分发的元件，我先由霍尔传感器的电路原理图开始分析，将每个元件插放好位置，这点很重要，如果出了问题那么会使电路不能正常工作，严重的还有可能导致电路元件受损而无法恢复。所以我先由霍尔传感器的电路原理图开始着手，分析清楚每个元件的指定位置，插放好了之后再由焊接，最后要把多余的脚剪掉。 整个电路的元件除了THS119是长脚直插式元件之外，其余的元件均为低位直插或者贴板直插。 焊接的过程中，所需要注意的事情就是不能出现虚焊脱焊或者更严重的烙铁烫坏元件的表壳封装损坏印制电路板等。这些都是在焊接的整个过程中要注意的事情。 比如，焊接三端稳压管7812时，要考虑到电路板的外壳封装和三端稳压管7812的散热问题，如果直插焊接的话那么就会放不进塑料外壳里，还有直插没有折引脚的话对三端稳压管7812的散热影响很大。综合这些因素再去插放焊接元件，效果会好很多。 又比如，焊接THS119的时，原本PCB板在设计的时已经排好版了，就是在TL082的背面插放THS119。这样的设计很巧妙，能够保证每一个THS119插进去焊接完了之后都能很好地与塑料外壳严密配合安放进去。因为这是利用了IC引脚与PCB板的间距来实现定距离的，绝不会给焊接带来任何麻烦。 最后，顺便提及一下，在保证能将每一个元件正确地焊接在印制电路板上的前提条件下要尽量将元件插放焊接得美观。 五、实验心得体会 （1）首先，从整个霍尔传感器来看，设计的电路的合理性，元件的选用，还有焊接的制作工艺是保证整个电路能正常工作前提。 （2）在学习电子电路的过程中，急需有一个过度期，焊接霍尔传感器电路的过程当中就会得到一个这样的练习。 （3）简单的说就是，拿到一张电路原理图未必做得出一个比较好的产品，这里需要对整个电路设计的元件参数的考虑和排版，元件插放等等。只有将这些问题逐一解决了，才能做好一个电路，也只有这样才能做好一个产品。 （4）霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。 六、实验收获 从拿到第一个元件开始，我仍然没有太多的收获，直到开始分析整个电路原理图的时候才慢慢开始了解到一些确实精巧的设计，可以说是独具匠心，到整个霍尔传感器电路完成之后才算是明白了一二。 在此，我具体地说说。首先，为什么不用一个普通的稳压管替代Z2这个精密稳压集成电路TL431呢？我查阅相关资料知道它的温度范围宽能在 区间工作。将其的R、C脚并焊再串上一个电阻来等效代替电
实验十九开关式霍尔传感器测转速实验 一、实验目的：了解开关式霍尔传感器测转速的应用。 二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图19—1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。 图19—1开关式霍尔传感器测转速原理框图 三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；霍尔转速传感器、转动源。 四、实验步骤： 1、根据图19—2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。 2、将主机箱中的转速调节电源0～24V旋钮调到最小(逆时针方向转到底)后接入电压表(电压表量程切换开关打到20V档)；其它接线按图19—2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频\转速表的开关按到转速档。 3、检查接线无误后合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况。
图19—2 霍尔转速传感器实验安装、接线示意图 4、从2V开始记录每增加1V相应电机转速的数据(待电机转速比较稳定后读取数据)；画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。实验完毕，关闭电源。 n（转/ 406286108132157179203225250分） V（mv）2003004635006017037999019991104 电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线 五、思考题： 利用开关式霍尔传感器测转速时被测对象要满足什么条件？ 被测物能够阻挡或透过或反射霍尔信号，般都是一个发射头一个接收头若发射接收安装在同侧，则被测物必须能反射该信号，发射接收安装在对侧，则被测物必须能阻挡透过该信
佛山职业技术学院实训报告 课程名称传感器及应用 报告内容霍尔传感器制作与调试专业电气自动化技术 班级08152 姓名陈红杰 学号31 二0一0年六月 佛山职业技术学院
《传感器及应用》 霍尔传感器制作实训报告 班级 08152 学号 31 姓名陈红杰时间2009-2010第二学期 指导老师张教雄谢应然 项目名称霍尔传感器电路制作与 调试 一、实验目的与要求： 1.对霍尔传感器的实物（电路部分）进行一个基本的了解。 2.了解双层PCB板以及一定（霍尔传感器）的焊接排版的技术和工艺。 二、实验仪器、设备与材料： 1.认识霍尔传感器（电路部分）的元件（附图如下）： 2.焊接电路PCB板（双层）和对电路设计的排版工艺的了解。 3.对霍尔传感器的电路原理图进行基本的分析（附图如下）：
霍尔传感器原理图： 霍尔开关电路（霍尔数字电路），由三 端7812稳压器，霍尔片差分放大器THS119， 三端可调分流稳压器TL431及双路JFET的输 入运放TL082和输出级组成。在外磁场的作 用下,当感应强度超过导通阀值时，霍尔电路 输出管导通，输出低电平 TL082是一通用的J-FET双运用算放大 器，其特点有，较低输入偏置电压和偏移电 流，输出没有短路保护，输入级具有较高的 输入阻抗，内建频率被子偿电路，较高的压 摆率。最大工作电压为18V。TL082是霍尔传 感器的核心处理部位。（CON2接口对应霍尔 元件THS119） 霍尔元件THS119封装图
印刷板： 3211 2 2 12 121 2121 21 21212 1 21 2 1 4321 1234 8 7653213 211 2321 121 2 1212 直流电源输入24V ，由IN4148、三端稳压管7812和TL431（串接一个电阻）构成的稳压支路，得到不同的电压。霍尔元件THS119是采样核心元件，值得一提的是Z2这个稳压元件。在实际运用当中精密稳压集成电路TL431并不一定要用实物，可以用一个NPN 型三极管来串接一个电阻来等效代替。 整个电路的设计运用了闭环温度反馈来实现自我保护。主要的设计是RT1热敏电阻，对电路在工作时的表面温度进行控制。这样的设计能很好的起到一个自我保护。 因为我们知道，霍尔传感器的PCB 板是封装在塑料外壳里，由于电路的工作环境的问题，导致电路几乎没有更好的散热（外壳有些导热）。至此，用到RT1热敏电阻来进行温度控制保护显得非常合理。 三、实验操作（焊接）： 1.霍尔传感器PCB 双层印制电路板的焊接。 2.了解电路的元件的安排和电路设计线路的排版。
实验一 直流激励时霍尔传感器位移特性实验 一、 实验目的： 了解霍尔式传感器原理与应用。 二、基本原理： 金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势U H ＝K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为kx U H ，式中k —位移传感器的灵敏度。这样它就可以用来测量位移。霍尔电动势的极性表示了元件的方向。磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。 三、需用器件与单元： 霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。 四、实验步骤： 1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。1、3为电源±5V ， 2、4为输出。 2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。 图9-1 直流激励时霍尔传感器位移实验接线图 3、测微头往轴向方向推进，每转动0.2mm 记下一个读数，直到读数近似不变，将读数填入表9-1。 表9－1 X （mm ） V(mv)
作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。 五、实验注意事项： 1、对传感器要轻拿轻放，绝不可掉到地上。 2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。 六、思考题： 本实验中霍尔元件位移的线性度实际上反映的时什么量的变化？ 七、实验报告要求： 1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。 2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。
成绩评定： 传感器技术 课程设计 题目基于霍尔传感器的转速测量
摘要 转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
目录 一、设计目的------------------------- 1 二、设计任务与要求--------------------- 1 2.1设计任务------------------------- 1 2.2设计要求------------------------- 1 三、设计步骤及原理分析 ----------------- 1 3.1设计方法------------------------- 2 3.2设计步骤------------------------- 2 3.3设计原理分析--------------------- 16 四、课程设计小结与体会 ---------------- 16 五、参考文献------------------------- 16
一、设计目的 1.学习基本理论在实践中综合运用的初步禁言，掌握模拟电路的设计的基本方法，设计步骤，培养综合设计与实物调试能力。 2.学会霍尔传感器的设计方法和性能指标测试。 3.进一步了解霍尔传感器的组成框图和各个单元的工作原理以及相互之间的联系。 4.培养实践技能，提高分析和解决问题的能力。 5.提高自己对文献资料的搜索和信息处理能力。 二、设计任务与要求 2.1设计任务 1、查阅传感器有关方面的相关资料，了解此方面的发展状况。 2、掌握所用器件的特性。 3、采用合理的设计方案。 4、设计、实现该系统。 5、撰写设计报告。 2.2设计要求 1.掌握霍尔传感器的使用方法 2.熟悉使用单片机测量转速 三、设计步骤及原理分析 3.1设计方法 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化
直流激励时霍尔式传感器位移特性实验 一、实验目的：了解霍尔式传感器原理与应用。 二、基本原理：根据霍尔效应，霍尔电势U H=K H IB，当霍尔元件处在梯度磁场中运动时，它 就可以进行位移测量。 三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、直流源±4V、±15Ｖ、测微头、数显单元。 四、实验步骤： 1、将霍尔传感器按图5-2安装。霍尔传感器与实验模板的连接按图5-3进行。1、3为 电源±4Ｖ，2、4为输出。 作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。 用最小二乘法对实验数据进行处理，并绘出V-X曲线，程序如下： t=[0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8]; y=[-0.966 -0.978 -0.984 -0.988 -0.993 -0.997 -1.001 -1.006 -1.010 -1.015]; [P,S] = polyfit(t,y,1) t1=0:0.01:1.8; yi=polyval(P,t1); plot(t,y,'k*',t1,yi,'r') xlabel('X(mm)'); ylabel('V(V)'); legend('测量数据点','最小二乘拟合线') 运行结果如下： P = -0.0248 -0.9715 S = R: [2x2 double] df: 8 normr: 0.0069 由结果知灵敏度为0.0248和非线性误差为0.69% V-X曲线
结论：由上图知霍尔电压与推进距离为线性关系。 五、思考题： 1）本实验中霍尔元件位移的线性度实际上反映的是什么量的变化？ 2）请思考解释本实验中的“信号获取电路”的原理及电路参数。 光纤传感器的位移特性实验 一、实验目的： 了解光纤位移传感器的工作原理和性能。 二、基本原理： 本实验采用的是导光型多模光纤，它由两束光纤组成Y型光纤，探头为半圆分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦即探头，它与被测体相距Ｘ，由光源发出的光通过光纤传到端部射出后再经被测体反射回来，由另一束光纤接收反射光信号再由光电转换器转换成电压量，而光电转换器转换的电压量大小与间距Ｘ有关，因此可用于测量位移。 三、需用器件与单元： 光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源±15V、反射面。 四、实验步骤： 1、根据图6-1安装光纤位移传感器，二束光纤插入实验板上光电变换座孔上。其内部已和发光 t=[0.51 0.8 0.835 1 1.1 1.2 1.3 1.4 1.5]; y=[0.207 0.325 0.35 0.39 0.44 0.475 0.518 0.537 0.56]; [P,S] = polyfit(t,y,1) t1=0.5:01:1.5; yi=polyval(P,t1); plot(t,y,'k*',t1,yi,'r')
实验名称：用霍尔传感器测定螺线管磁场 姓 名 学 号 班 级 桌 号 教 室 基教1108 实验日期 20 年 月 日 时段 同组同学 指导教师 一、实验目的（请先参阅实验教材上《磁场测量》的内容，然后充分阅读实验报告！） 1、验证霍尔传感器输出电势差与螺线管内磁感应强度成正比。 2、测量集成线性霍尔传感器的灵敏度。 3、测量螺线管内磁感应强度与位置之间的关系，求得螺线管均匀磁场范围及边缘的磁感应强度。 4、学习补偿原理在磁场测量中的应用。 二、实验仪器 FD-ICH-II 新型螺线管磁场测定仪，包括：实验主机、螺线管、集成霍尔传感器探测棒、单刀双掷开关、双刀双掷换向开关、、连接导线（4红，4黑）若干组成。其仪器装置如图1所示。 图1 新型螺线管磁场测定仪仪器装置 三、实验原理 把一块半导体薄片（锗片或硅片）放在垂直于它的磁场B 中，如图2所示，当沿AA ′方向（Y 轴方向）通过电流I 时，薄片内定向移动的载流子受到洛伦兹力f B 的作用而发生偏转。从而在DD ′间产生电位差U H ，这一现象称为 ，这个电位差称为 。
由电磁理论可得： U H ＝ （1） 式中，K H ＝ ned 1 称为霍尔元件的灵敏度，n 为载流子浓度，e 为载流子电荷电量，d 为半导体薄片厚度。 虽然从理论上讲霍尔元件在无磁场作用(即B=0)时，U H =0，但实际中，在产生霍尔效应的同时，还伴随着几个副效应，它们分别是 ； ； ； 。所以用数字电压表测时U H 并不为零，这是由于半导体材料结晶不均匀及各电极不对称等引起附加电势差，该电势差U 0称为剩余电压。 随着科技的发展，新的集成化(IC)元件不断被研制成功。本实验采用SS95A 型集成霍尔传感器(结构示意图如图3所示)是一种高灵敏度集成霍尔传感器，它由霍尔元件、放大器和薄膜电阻剩余电压补偿器组成。测量时输出信号大，并且剩余电压的影响已被消除。对SS95A 型集成霍尔传感器，它有三根引线，分别是:“V +”、“V -”、“V out ”。其中“V +”和“V -”构成“电流输入端”，“V out ”和“V -”构成“电压输出端”。由于SS95A 型集成霍尔传感器，它的工作电流已设定，被称为标准工作电流，使用传感器时，必须使工作电流处在该标准状态。在实验时，只要在磁感应强度为零(零磁场)条件下，调节“V +”、“V -”所接的“霍尔片工作电压”调节旋钮，使霍尔片传感器输出电压为2.500V(在数字电压表上显示)，则传感器就可处在标准工作状态之下。 图3 95A 型集成霍尔元件内部结构图 图2 霍耳效应原理图

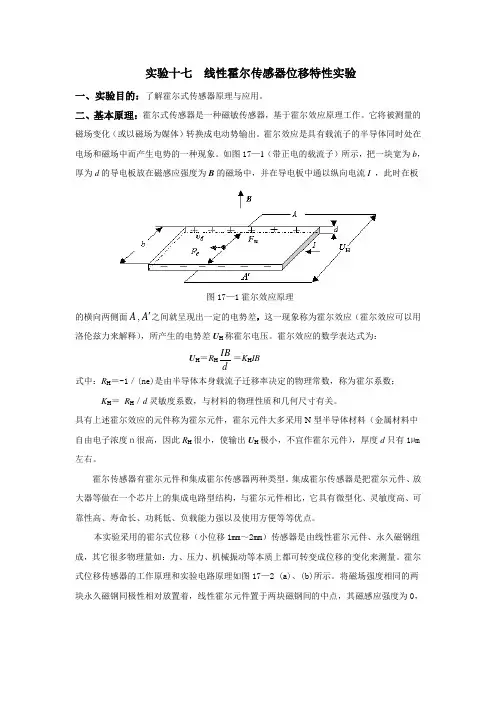

实验 线性霍尔式传感器位移特性实验 一、实验目的：了解霍尔式传感器原理与应用。 二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。霍尔效应是具有载流子的半导体同时处在电场和磁场中而产生电势的一种现象。如图28—1（带正电的载流子）所示，把一块宽为b ，厚为d 的导电板放在磁感应强度为B 的磁场中，并在导电板中通以纵向电流I ，此时在板 图28—1霍尔效应原理 的横向两侧面A ,A 之间就呈现出一定的电势差，这一现象称为霍尔效应（霍尔效应可以用洛伦兹力来解释），所产生的电势差U H 称霍尔电压。霍尔效应的数学表达式为： U H ＝R H d IB ＝K H IB 式中：R H ＝-1／(ne)是由半导体本身载流子迁移率决定的物理常数，称为霍尔系数； K H ＝ R H ／d 灵敏度系数，与材料的物理性质和几何尺寸有关。 具有上述霍尔效应的元件称为霍尔元件，霍尔元件大多采用N 型半导体材料（金属材料中自由电子浓度ｎ很高，因此R H 很小，使输出U H 极小，不宜作霍尔元件），厚度d 只有1μm 左右。 霍尔传感器有霍尔元件和集成霍尔传感器两种类型。集成霍尔传感器是把霍尔元件、放大器等做在一个芯片上的集成电路型结构，与霍尔元件相比，它具有微型化、灵敏度高、可靠性高、寿命长、功耗低、负载能力强以及使用方便等等优点。 本实验采用的霍尔式位移（小位移1ｍｍ～2ｍｍ）传感器是由线性霍尔元件、永久磁钢组成，其它很多物理量如：力、压力、机械振动等本质上都可转变成位移的变化来测量。霍尔式位移传感器的工作原理和实验电路原理如图28—2 (a)、(b)所示。将磁场强度相同的两块永久磁钢同极性相对放置着，线性霍尔元件置于两块磁钢间的中点，其磁感应强度为０，
