支架竖向承载力计算：
按每平方米计算承载力，
中板恒载标准值:f=2.5*0.4*1*1*10=10KN ；
活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ；
则：均布荷载标准值为：
P1=1.2*10+1.4*4.5＝18.3KN ；
根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。满足要求。
或根据中板总重量（按长20m 计算）与该节立杆总数做除法，
中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ；
活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ；
则：均布荷载标准值为：
P1=1.2*3920+1.4*1764＝7173KN ；
得P1＝7173KN<100.3*506=50750KN 。
满足要求。
支架整体稳定性计算：
根据公式： []
N f A
σ?≤＝
式中：
N －立杆的轴向力设计值，本工程取15.8kN ；
－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136；
l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；
k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。
i－截面回转半径，本工程取1.58cm；
A－立杆的截面面积，4.89cm2；
f－钢材的抗压强度设计值，205N/mm2。
σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。
满足要求.
支架水平力计算
支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。
混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值：
F=0.22γc t0β1β2V1/2
F= γc*H
式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2）
γc------混凝土的重力密度（kN/m3）取26 kN/m3
t0------新浇混凝土的初凝时间（h）,可按实测确定。当缺乏实验资料时，可采用t=200/(T+15)计算；t=200/(25+15)=5
T------混凝土的温度（°）取25°
V------混凝土的浇灌速度（m/h）;取2m/h
H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取5.0m β1------外加剂影响修正系数，不掺外加剂时取1.0；
β2------混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—
90mm时，取1.0；110—150mm时，取1.15。
则：
F＝0.22*25*5*1*1.15*21/2
＝44.7kN
F=25*5＝125kN
两者中取小值：即F＝44.7kN
施工荷载取4kN/m2，并考虑安全分项系数1.2和1.4，则计算侧压力：
F＝1.2*44.7+1.4*4＝59.24kN/m2。
（1）荷载计算
单根管钢承受荷载为：N=59.24×0.9×0.75=39.987KN；
（2）强度检算
A立杆长细比：
立杆计算长度L0 = ku2h=1.155*0.75=0.866
；根据《建筑施工扣件钢管脚手架安全技术规范》附录A查得折减系数φ=0.837
b立杆承载力：[N]= φA?=0.837*450*205=72.75KN
[N]>N （可行）
c立杆稳定性检算：
支架受压稳定。
验算横向水平杆抗弯强度及挠度
1) 抗弯强度验算
施工均布荷载标准值42m KN
脚手板均布荷载标准值0.32m KN
横向水平杆间距 S=0.9M
钢管外径壁厚 φ48?3.5MM
作用横向水平杆线荷载标准值 q k =（4.0+0.3）?0.75=3.2252m KN 作用横向水平杆线荷载设计值
q k =1.4?4.0?0.75+1.2?0.3?0.75=4.47
2m KN 最大弯矩： Mmax=m KN l a ql b ?=-?=-03576.])9
.03.0(1[89.047.4])(1[82222212 钢管截面抵抗矩，查附表，BW=5.08CM3
Q235钢抗弯强度设计值，查附表5.1.6 f=205N/mm2 抗弯强度：236
max /20539.7010
08.5103576.0mm N W M ?=??==σ 满足要求。
变形验算
钢材弹性模量：查表5.1.6 E=2.06?105 N/mm2 钢管惯性矩：查附表B 表B I =12.19cm4 容许挠度：查表5.1.8 [V]=
mm l 6150900150== 挠度mm mm EI l q V b k 752.11019.121006.238490047.453845454
4?=??????== 满足要求。
盖梁支架受力计算 （预埋钢棒上安工字钢横梁法） 一、概况 汨罗江特大桥盖梁除悬浇主墩及28#过渡墩盖梁另外计算外,最重盖梁为 40mT梁盖梁，其尺寸为15.9m（长）×2.3m（宽）×2.1m（高），若经计算该盖 梁支架满足要求，则其他盖梁支架均满足要求。 针对该工程特点设计便易操作的盖梁支架系统。混凝土及模板系统的恒载、 施工操作的活荷载通过型钢直接传递给牛腿，牛腿递给墩柱及桩基础。 二、设计计算依据 （1）《路桥施工计算手册》 （2）《公路桥涵钢结构及木结构设计规范》 （3）《机械设计手册》 三、支架模板的选用 盖梁模板： 1.1、侧模：采用组合钢模拼装。 1.2、底模：方正部分用组合钢模拼装。 1.3、横梁：采用[14#a槽钢，间距40cm。 1.4、主梁：采用I45a工字钢。 1.5、楔块：采用木楔。 1.6、穿心钢棒：采用45号钢，直径10cm。长度每边外露30cm. 四、计算方法 1、总荷载计算 盖梁砼荷载F1：体积71.85立方米，比重2.6吨/立方米，自重:195.9吨， 合F1=185.9*10=1859KN 模板重量F2：盖梁两侧各设置一根I45a工字钢作为施工主梁，长18米（工 字钢荷载），q1=80.4×10×18×2/1000=28.94 KN；主梁上铺设[ 14a槽钢，每 根长3.0米，间距为40cm，墩柱外侧各设置8根，两墩柱之间设置19根。 q2=（19+8×2）×3.0×14.53×10/1000=15.26KN（铺设槽钢的荷载）;
槽钢上铺设钢模板，每平方按0.45KN 计算， q3=（15.9×2.1×2+2.3×15.9+2.1×2.3×2）×0.45=50.9 KN （底模和侧模、端头模的荷载）； q4=6KN （端头三角支架自重） F2=q1+q2+q3+q4+q4=107.1KN F3：人员0.5吨，合5KN F4：小型施工机具荷载：0.55吨，合5.5KN F5：振捣器产生的振动力及混凝土冲击力；本次施工时采用HZ6X-50型插入式振动器，设置2台，每台振动力为5KN ，施工时混凝土冲击力按5KN 计，则F5=2×5+5=15KN 总荷载： F=F1+F2+F3+F4+F5 =1859+107.1+5+5.5+15=1991.6KN 2、穿心钢棒(45号钢)受力安全分析 共有4个受力点,每点受力：Q max =F/4=1991.6/4≈497.9KN ； 钢棒截面积：S=0.05*0.05*3.14=0.0079m 2 最大剪应力：τmax =Q max /S=497.9/0.0079=63.03Mpa 45号钢钢材的允许剪力： [τ]=125Mpa 则[τ] =125 ＞τmax =63.03Mpa 结论：穿心钢棒(45号钢)受力安全 3、I45a 工字钢主梁受力安全分析 工字钢均布荷载：q=F/2/15.9=1991.6/2/15.9=62.63KN/m R1=R2=ql/2（a+l/2）=2340.17KN 工字钢横梁AB 段最大弯矩出现在中间处（x=a+l/2=7.95m ），a=3.25m ， l=9.4m ；跨中最大弯矩 M max =62.63*9.4*7.95/2*[(1-3.25/7.95) *(1+2*3.25/9.4)-7.95/9.4] =360.98KN ?m 横梁CA 段和BD 段最大弯矩出现在支承点A 、B 两处，最大弯矩 2 12M qa =-=-1/2*62.63*3.252=-330.76 KN ?m
光伏支架项目风载、雪载、抗震分析报告书 ------冀电C型钢支架 1.1 自然条件（50年一遇） （1）基本风压W0=0.3kN/m2 （2）基本雪压S0=0.2kN/m2 （3）设计基本地震加速度值为0.05g。 1.2 抗震设防 （1）根据《中国地震烈度表》查知贵州地区基本烈度为6度。 （2）根据周边已建项目的地质勘察情况，本项目所在区域地貌单一，地层岩性均一且层位稳定，对基础无任何不良影响，适于一般性工业及民用建筑。（3）抗震设施方案的选择原则及要求 建筑的平、立面布置宜规划对称、建筑的质量分布和刚度变化均匀，楼层不宜错层，建筑的抗震缝按建筑结构的实际需要设置，结构设计中根据地基土质和结构特点采取抗震措施，增加上部结构及基础的整体刚度，改善其抗震性能，提高整个结构的抗震性。 1.3 荷载确定原则 在作用于光伏组件上的各种荷载中，主要有风、雪荷载、地震作用、结构自重和由环境温度变化引起的作用效应等等，其中风荷载引起的效应最大。 在节点设计中通过预留一定的间隙，消除了由各种构件和饰面材料热胀冷缩引起的作用效应，还比较美观合理。 在进行构件、连接件和预埋件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值。
①风荷载 根据规范，作用于倾斜组件表面上的风荷载标准值，按下列公式(1.1)计算：Wk= βgz .μs.μz.W0 〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃(1.1) 式中: Wk 风荷载标准值( kN /m2 )； βgz 高度z 处的阵风系数；标高地面位置取值1.69。 μs风荷载体型系数，按《建筑结构荷载规范》GB50009-2001 取值。取值为1.3。 μz风压高度变化系数；取值1.25. Wo 基本风压( kN /m2 ): 贵州地区基本风压取值0.3KN/M2，按规范要求，进行构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw = 1.4，即风荷载设计值为： w = γw .wk = 1.4wk 〃〃〃〃〃〃〃〃〃〃〃〃〃(1.2) 该项目取值w = 1.15kN/m2，组件面积约为70.15 m2，故最大推力=1.15×70.15×sin20o=27.59 KN，而最大上拔力=1.15×70.15×cos20o=70.81KN。 ②雪荷载 地面水平投影面上的雪荷载标准值，应下式（2.1）计算： Sk = μr So 〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃（2.1） 式中，Sk 雪荷载标准值（kN / m2）； μr 屋面积雪分布系数；根据规范取值0.6； 基本雪压So （kN / m2）；依贵州地区50 年一遇最大雪荷载查规范取值0.2 kN / m2；则该项目最大雪荷载参考值为0.12kN / m2。组件面积约为70.15 m2，故最大雪载荷值为8.42KN；
地基承载力、支架验算及预压方案 一、设计方案及选用材料： 材料选择及拼装形式： 我部采用LDJ轮扣式多功能脚手架拼装现浇箱梁满堂红支架，支保架拼装具体形式为：柱距和排距均为0.9m，而步距为1.2m和0.6m，在底模下支撑力杆步距为0.6m，箱梁翼缘板下支撑力杆步距为1.2m。 二、地基处理及计算： 采用人工配合挖掘机对支保架基础进行开挖，除去淤泥，然后用自卸汽车外运砂砾回填，进行水撼，然后用砂砾进行找平，采用振动式压路机分层压实，达到96%以上的压实度，设置排水横坡和纵向边沟，在横桥向铺设枕木，枕木上安装轮扣式脚手架。 1.地基承载力计算 根据查阅的有关资料可知，对风化砂（或碎石土）压密实时，容许承载为0.4MPa。木方宽度为0.20m，按横桥向14.5 m通长考虑，假设此面积上荷载应力直接传给压实后的基础土。 单孔总荷载为6570KN（计算附后），承压面积为0.20m×13.5m = 2.7m2，总共有24条这样的基础木板，那么 6570KN/（2.7m2×24）=0.101Mpa＜0.4Mpa 所以经压实后，碎石土地基承载力满足设计要求
2、土层下沉量计算 土的变形模量E 0与压缩模量E S 的关系可按弹性理论得出 E 0 = βE S （2 1221V V --=β V 为中密干粉砂土的泊松比，取值范围为0.2~0.25，β为一比例系数，跟泊松比有关，风化砂（碎石土）的取值为0.9~0.95，查土力资料E 0中风化砂（碎石土）的取值为17.5MPa ，ES=β0 E ，β取下限安全系数大，则 17.5÷0.95= 18.1MPa ，由弹性理论的变形压缩模量 应力=，0.107/18.1=0.006，则变形量为6mm ） 三、 结构形式验算： 轮扣式多功能脚手架强度验算： 1）整体承重计算： （1）支架荷载分析： 每孔支架总荷载按均匀分布计算，支架步距为1.2m ，每孔支架为23排，16列，共有368根立杆。 荷载计算： 1、自重荷载： 单孔箱梁砼总量为165.27m 3按现浇预应力砼单位容重为26KN/m 3计算，共重165.27m 3×26KN/ m 3 = 4297KN ， 2、支保架自重估计1066KN 3、模板及框架自重估计397KN 4、施工荷载按3.0KN/m 2，一孔施工荷载为3.0KN/m 2×13.5
西山漾大桥贝雷梁支架计算书 1.设计依据 设计图纸及相关设计文件 《贝雷梁设计参数》 《钢结构设计规范》 《公路桥涵设计规范》 《装配式公路钢桥多用途使用手册》 《路桥施工计算手册》 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 2.支架布置图 在承台外侧设置钢管桩φ609×14mm，每侧承台2根，布置形式如下： 钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。下横梁上方设置贝雷梁，贝雷梁采用33排单层321标准型贝雷片，贝雷片横向布置间距为450mm。贝雷梁上设置上横梁，采用20#槽钢@600mm。于上横梁上设置满堂支架。 支架采用钢管式支架，箱梁两端实心部分采用100×100方木支撑，立杆为450×450mm；并在立杆底部设二个倒拔塞便于拆模。箱梁腹板下立杆采用600（横向）×300mm （纵向）布置。横杆步距为1.2m，(其它空心部位立杆采用600（横向）×600mm（纵向）
布置）。内模板支架立杆为750（横向）×750mm （纵向）布置。横杆步距为≤1.5m 。箱梁的模板采用方木与夹板组合； 两端实心及腹板部位下设100*100mm 方木间距为250mm 。翼板及其它空心部位设50*100mm 方木间距为250mm 。内模板采用50*100mm 方木间距为250mm 。夹板均采用1220*2440*15mm 的竹夹板。 具体布置见下图： 3. 材料设计参数 3.1. 竹胶板：规格1220×2440×15mm 根据《竹编胶合板国家标准》（GB/T13123-2003），现场采用15mm 厚光面竹胶板为Ⅱ类一等品，静弯曲强度≥50MPa ，弹性模量E ≥5×103MPa ；密度取3/10m KN =ρ。 3.2. 木 材 100×100mm 的方木为针叶材，A-2类，方木的力学性能指标按"公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0.9的折减系数取值，则： [σw]=13*0.9=11.7 MPa
地下三层3-8/D-E轴空调冷却水管道支 架受力计算 管道受力计算步骤如下： 1）对图纸进行支架的深化设计 首先对现有的图纸进行支架的深化设计，确定各个部位支架的间距，并在图纸上标明具体位置。并以洽商或工作联系单的形式经过专业设计人员的签认。 2）支吊架拉力计算 第一步、根据图集《室内管道支架及吊架》（03S402,中国建筑标准设计研究所2003.5.1实行）查出管道（如为保温管道应为带保温的管道）重量。 根据长城金融工程空调冷却水施工设计说明要求（DN450采用螺旋焊接钢管），钢管规格为为Φ478*9。 对于加厚管道，应根据每米钢管质量的计算公式计算出它的每米重量A：1*24.6616*δ*（D —δ）/1000，其中D为外径，δ为壁厚。 冷却水管重量：24.6616×9×（478-9）÷1000=104.6 kg/m 第二步、计算管道满水重量和支架自重 每米管道水重量： T=π*（管内径）2*水密度（kg/m3） 3.14×(0.45÷2)2×1000÷1000=159 kg/m 第三步、根据设计签认的“支吊架”深化图纸及上述计算数据，用下式计算出每个的膨胀螺栓须承受的力B（KN）：
槽钢自重(t)：2.85m×14.2kg/m=40.47 kg 总重量(t)：（104.6+159）×66.4+40.47×7=17786.33 kg 膨胀螺栓承受的力：17786.33÷(8×7)÷100=3.18 KN 第四步、从图集《室内管道支架及吊架》（03S402）中P9关于M16的锚栓抗拉极限荷载为9.22KN,抗剪极限荷载为5.91KN，均大于深化设计荷载，故M16的膨胀螺栓的选取满足本工程需要。
支架竖向承载力计算： 按每平方米计算承载力， 中板恒载标准值:f=2.5*0.4*1*1*10=10KN ； 活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ； 则：均布荷载标准值为： P1=1.2*10+1.4*4.5＝18.3KN ； 根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。满足要求。 或根据中板总重量（按长20m 计算）与该节立杆总数做除法， 中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ； 活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ； 则：均布荷载标准值为： P1=1.2*3920+1.4*1764＝7173KN ； 得P1＝7173KN<100.3*506=50750KN 。 满足要求。 支架整体稳定性计算： 根据公式： [] N f A σ?≤＝ 式中： N －立杆的轴向力设计值，本工程取15.8kN ； －轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136； l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；
k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。 i－截面回转半径，本工程取1.58cm； A－立杆的截面面积，4.89cm2； f－钢材的抗压强度设计值，205N/mm2。 σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。 满足要求. 支架水平力计算 支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。 混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值： F=0.22γc t0β1β2V1/2 F= γc*H 式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2） γc------混凝土的重力密度（kN/m3）取26 kN/m3 t0------新浇混凝土的初凝时间（h）,可按实测确定。当缺乏实验资料时，可采用t=200/(T+15)计算；t=200/(25+15)=5 T------混凝土的温度（°）取25° V------混凝土的浇灌速度（m/h）;取2m/h H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取5.0m β1------外加剂影响修正系数，不掺外加剂时取1.0； β2------混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—
东岙大桥贝雷桁架支撑方案计算书 2.0m 2.0m 方木 1.1m ×6 22 0.2m×5 3×8＝24m 贝雷片 承台 承台 顶柱 承台 顶柱 工字钢22 双层贝雷片 ×7 ＝ 14m 贝雷片 方木 Ⅰ32工钢
东岙大桥24m梁支架计算 东岙大桥墩高度一般都是3m与3.5m，桥墩低，地势平坦，根据设计及现场粉喷桩施工地质情况，地表下下卧软弱层8～12m，如采用满堂支架或单层贝雷梁施工梁片，需对基础进行加固处理。经过综合各方案比选，决定采用两层贝雷梁施工梁片方案，贝雷梁搭设简介如下：①在承台上安放六个圆管顶柱；②顶柱上铺设两根工字钢；③工字钢上铺设9组双层贝雷片桁架，其中7组桁架用2片贝雷片双层拼装；另2组桁架用3片贝雷片双层拼装④在贝雷桁架铺设方木，间距为0.2m。(如上图所示) 1.梁片重量计算： ①、Ⅰ-Ⅰ（对应设计图）截面砼面积 翼缘板面积： S1-1=(0.2+0.25)×1.2÷2+（0.25+0.6）×2.1÷2=1.163m2 中间箱室面积: S1-2=(6.54+5.92)×2.26÷2-（5.55+5.05）×1.65÷2+0.5×0.3+1.05×0.35=5.852m2②、Ⅳ-Ⅳ（对应设计图）梁端截面砼面积 翼缘板面积： S2-1=(0.2+0.25)×1.2÷2+（0.25+0.6）×2.1÷2=1.163m2 中间箱室面积: S2-2=(6.54+5.86)×2.46÷2-（4.255+3.91）×1.15÷2=10.557m2 ③、Ⅱ-Ⅱ（对应设计图）梁端过渡截面砼面积 翼缘板面积： S3-1=(0.2+0.25)×1.2÷2+（0.25+0.6）×2.1÷2=1.163m2
. 潮惠高速公路TJ6标 杨林枢纽立交现浇箱梁施工计算书中铁十四局集团有限公司潮惠高速公路TJ6标项目经理部
目录 1、工程概况....................................... - 1 - 2、计算依据.......................................... - 2 - 3、现浇箱梁支架设计.................................. - 2 - 4.预制箱梁施工验算................................... - 2 -4.1计算原则..................................................................................................................................................... - 2 -4.2材料的选择................................................................................................................................................. - 3 -4.3荷载计算..................................................................................................................................................... - 3 -4.4支架上部结构受力计算............................................................................................................................. - 4 -4.4.1 荷载组合设计....................................................................................................................................... - 5 - 5．结论.............................................. - 8 - 1、工程概况 本次计算针对杨林枢纽立交现浇梁右幅2#-5#墩进行施工计算，箱梁底
福成锅炉房改造支架受力计算书 管道计算参数： D720×10:管道总重q=640kg/m（管道重175.1kg/m，管内水重385 kg/m，保温重80kg/m）； D630×10:管道总重q=483.88kg/m（管道重152.89kg/m，管内水重292kg/m，保温重39kg/m）； D529×9:管道总重q=353.91kg/m（管道重115.42kg/m，管内水重205.1kg/m，保温重33.50kg/m）； D478×9:管道总重q=301.16kg/m（管道重104.1kg/m，管内水重166.5kg/m，保温重30.75kg/m）； D426×9:管道总重q=246.63kg/m（管道重92.55kg/m，管内水重130.7kg/m，保温重23.38kg/m）； D325×8:管道总重q=156.16kg/m（管道重62.54kg/m，管内水重74.99kg/m，保温重18.63kg/m）； 1kgf=9.8N； 聚四氟乙烯板滑动摩擦系数μ=0.1。 一、滑动支架 室内： 1. HN-1 主管一根：D720×10，7m；支管D325×8，4m（锅炉分支）+2.5m（旁通）=6.5m。垂直荷重：P=(q1×l1+q2×l2)×K×9.8=(640×7+156.16×6.5) ×1.5×9.8=80777N 水平摩擦力：F=μP=0.1×80777=8078N 2. HN-2 主管一根：D720×10，12m；支管D325×8，4m。 垂直荷重：P=(q1×l1+q2×l2)×K×9.8=(640×12+156.16×4) ×1.5×9.8=122078N 水平摩擦力：F=μP=0.1×122078=12208N 3. HN-3 主管一根：D720×10，11m；支管325×8，5.35m（锅炉分支）+2.5m（旁通）=7.85m。垂直荷重：P=(q1×l1+q2×l2)×K×9.8=(640×11+156.16×7.85) ×1.5×9.8=121508N

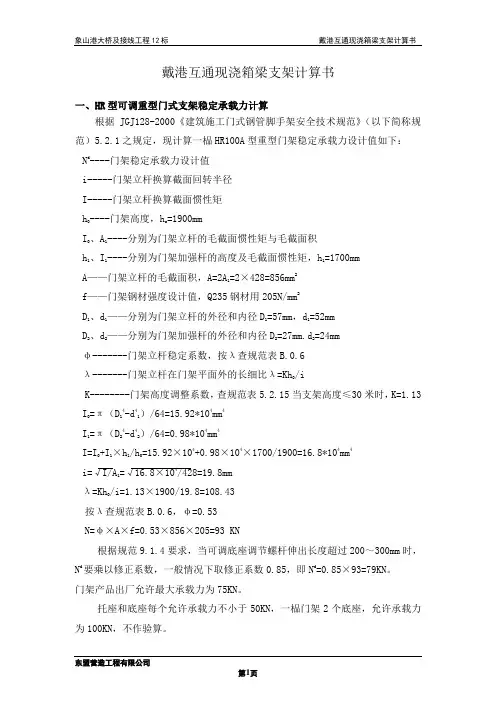

戴港互通现浇箱梁支架计算书 一、HR型可调重型门式支架稳定承载力计算 根据JGJ128-2000《建筑施工门式钢管脚手架安全技术规范》（以下简称规范）5.2.1之规定，现计算一榀HR100A型重型门架稳定承载力设计值如下： N d----门架稳定承载力设计值 i-----门架立杆换算截面回转半径 I-----门架立杆换算截面惯性矩 h 0----门架高度，h o =1900mm I 0、A 1 ----分别为门架立杆的毛截面惯性矩与毛截面积 h 1、I 1 ----分别为门架加强杆的高度及毛截面惯性矩，h 1 =1700mm A——门架立杆的毛截面积，A=2A 1 =2×428=856mm2 f——门架钢材强度设计值，Q235钢材用205N/mm2 D 1、d 1 ——分别为门架立杆的外径和内径D 1 =57mm，d 1 =52mm D 2、d 2 ——分别为门架加强杆的外径和内径D 2 =27mm.d 2 =24mm φ-------门架立杆稳定系数，按λ查规范表B.0.6 λ-------门架立杆在门架平面外的长细比λ=Kh /i K--------门架高度调整系数，查规范表5.2.15当支架高度≤30米时，K=1.13 I 0=π（D 1 4-d4 1 ）/64=15.92*104mm4 I 1=π（D 2 4-d4 2 ）/64=0.98*104mm4 I=I 0+I 1 ×h 1 /h =15.92×104+0.98×104×1700/1900=16.8*104mm4 i=√I/A 1 =√16.8×104/428=19.8mm λ=Kh /i=1.13×1900/19.8=108.43 按λ查规范表B.0.6，φ=0.53 N=φ×A×f=0.53×856×205=93 KN 根据规范9.1.4要求，当可调底座调节螺杆伸出长度超过200～300mm时，N d要乘以修正系数，一般情况下取修正系数0.85，即N d=0.85×93=79KN。 门架产品出厂允许最大承载力为75KN。 托座和底座每个允许承载力不小于50KN，一榀门架2个底座，允许承载力为100KN，不作验算。
盘扣式脚手架计算书计算依据： 1、《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-2010 2、《建筑地基基础设计规范》GB50007-2011 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 一、脚手架参数 二、荷载设计
风荷载体型系数μs 1.02 搭设示意图 盘扣式脚手架剖面图
盘扣式脚手架立面图 盘扣式脚手架平面图三、横向横杆验算
横向横杆钢管类型A-SG-1500 横向横杆自重G khg(kN) 0.05 单跨间横杆根数n jg 2 间横杆钢管类型B-SG-1500 间横杆自重G kjg(kN) 0.043 纵向横杆钢管类型B-SG-1500 纵向横杆自重G kzg(kN) 0.043 横向横杆抗弯强度设计值(f)(N/mm2) 205 横向横杆截面惯性矩I(mm4) 92800 横向横杆弹性模量E(N/mm2) 206000 横向横杆截面抵抗矩W(mm3) 3860 承载力使用极限状态 q=1.2×(G khg/l b+G kjb×l a/(n jg+1) )+1.4×Q kzj × l a /( n jg +1) =1.2×(0.050/0.9+0.35×1.8/(2+1))+1.4×2.0×1.8/(2+1)=1.999kN/m 正常使用极限状态 q＇=(G khg/l b+G kjb×l a/(n jg+1) )+Q kzj × l a /( n jg +1) =(0.050/0.9+0.35×1.8/(2+1))+2.0×1.8/(2+1)=1.466kN/m 计算简图如下 1、抗弯验算 M max=ql b2/8=1.999×0.92/8=0.202kN·m σ=M max/W=0.202×106/3860=52.43N/mm2≤[f]=205N/mm2 满足要求。 2、挠度验算 V max=5q＇l b4/(384EI)=5×1.466×9004/(384×206000×92800)
跨彭高河立交桥双层贝雷梁计算书 中南大学 高速铁路建造技术国家工程实验室 二〇一七年七月二十日
目录 一、贝雷梁设计方案 0 1.1. 计算依据 0 1.2. 搭设方案 0 二、贝雷梁设计验算 (3) 2.1. 荷载计算 (4) 2.2. 贝雷梁验算 (4) 2.2.1. 方木验算 (4) 2.2.2. 方木下工字钢验算 (5) 2.2.3. 翼缘下部贝雷梁验算 (6) 2.2.4. 腹板、底板下贝雷梁验算 (7) 2.3. 迈达斯建模验算 (8) 2.4. 贝雷梁下部型钢验算 (9) 2.5. 钢管立柱验算 (10)
一、0B贝雷梁设计方案 1.1.计算依据 （1）设计图纸及相关详勘报告； （2）《贝雷梁设计参数》； （3）《装配式公路钢桥多用途使用手册》； （4）《钢结构设计规范》（GB50017-2003）； （5）《铁路桥涵设计规范》； 1.2.4B搭设方案
图1.1箱梁截面（单位mm ） 210016501650165016502100970970 5920 4004002*1.5 1400600 14004001400400 图1.2贝雷梁横向布置图（单位m ）
表1.1 贝雷梁参数 容许应力桥型 不加强 单排单层双排单层三排单层双排双层三排双层 弯矩 （kN·m） 788.2 1576.4 2246.4 3265.4 4653.2 剪力（kN）245.2 490.5 698.9 490.5 698.9 容许应力桥型 加强 单排单层双排单层三排单层双排双层三排双层 弯矩 （kN·m） 1687.5 3376 4809.4 6750.0 9618.8 剪力（kN）245.2 490.5 698.9 490.5 698.9 几何特性桥型 不加强 单排单层双排单层三排单层双排双层三排双层 4 (cm) I250497.2 500994.4 751491.6 2148588.8 3222883.2 3 (cm) W3578.5 7157.1 10735.6 14817.9 22226.8 几何特性桥型 加强 单排单层双排单层三排单层双排双层三排双层 4 (cm) I577434.4 1154868.8 1732303.2 4596255.2 4596255.2 3 (cm) W7699.1 15398.3 23097.4 30641.7 45962.6 表1.2 工程数量表 序 号 材料名称型号规格数量 1 贝雷片321型572 2 方木木材28 3 工字钢I12 28
支架结构受力计算书 设计：___ ___ _日期：___ 校对：_ 日期：___ 审核：__ _____日期：____ 常州市**实业有限公司
1 工程概况 项目名称： *****30MW 光伏并网发电项目 工程地址： 新疆 建设单位： **集团 结构高度： 电池板边缘离地不小于500mm 2 参考规范 《建筑结构可靠度设计统一标准》GB50068—2001 《建筑结构荷载规范》GB50009—2012 《建筑抗震设计规范》GB50011—2010 《钢结构设计规范》GB50017—2003 《冷弯薄壁型钢结构设计规范》GB50018—2002 《不锈钢冷轧钢板和钢带》GB/T3280—2007 《光伏发电站设计规范》 GB50797-2012 3 主要材料物理性能 3.1材料自重 铝材——————————————————————327/kN m 钢材————————————————————3/78.5kN m 3.2弹性模量 铝材————————————————————270000/N mm 钢材———————————————————2206000/N mm 3.3设计强度 铝合金 铝合金设计强度[单位：2/N mm ]
钢材 钢材设计强度[单位：2/N mm ] 不锈钢螺栓 不锈钢螺栓连接设计强度[单位：2/N mm ] 普通螺栓 普通螺栓连接设计强度[单位：2/N mm ] 角焊缝 容许拉/剪应力—————————————————2160/N mm 4 结构计算 4.1 光伏组件参数 晶硅组件： 自重PV G ：0.196kN (20kg /块) 尺寸（长×宽×厚）992164400mm ?? 安装倾角：37°
支架现浇箱梁结构受力验算一、计算依据： （1）《无碴轨道现浇预应力混凝土简支梁》 （2）《钢结构设计规范》GB50017-2003 （3）《路桥施工计算手册》 二、计算参数： 工字钢截面特性 钢管截面特性 方木截面特性 二、计算荷载： 施工人员及设备荷载：q2=2.5 kN/m2； 振捣混凝土时产生的荷载：q3=2.0kN/m2； 模板支架自重荷载：q1=3.0kN/m2； 新浇筑混凝土自重荷载：q4=26 kN/m3。 三、支架系统受力验算： 1．腹板处支架验算： （1）腹板底10×10方木肋条受力验算：
方木的布置的跨度0.6米，间距为0.2米： q=0.2×（2.5＋2.0＋3.0＋2.7×26）=15.54(kN/m) 按四跨连续梁计算： M max =0.107×ql 2= 0.107×15.54×0.62=0.6(kN.m) W=34-2 2m 1067.16 1.01.06bh ?=?= Q max =0.607×ql=0.607×15.54×0.6=5.7（kN ） σw =W M max =4 -1067.10.56 ?=3593(kPa)=3.593(MPa) ＜[σg ]=11.0Mpa (合格) τ= 2A 3Q max =4 -10 1002 5.7 3???=855kPa=0.855(MPa) ＜[τg ]=1.7Mpa (合格) I=46-33m 103.812 1.01.012bh ?=?= f=0.632×100EI ql 4=0.632× 6 -6410 8.31091000.615.54?????=1.7×10-4 (m) =0.17(㎜) ＜ 400 600 =1.5(㎜) (合格) （2）腹板底方木（12×15㎝）分配梁受力验算： 采用迈达斯梁单元建模：方木布置的跨度0.3米，间距为0.6米，荷载为自重加1.2上层方木传力。集中力取值P=0.6×15.54=9.3(kN/m)。 弯应力图如下：
支架受力计算 7.1 碗扣式满堂支架计算 7.1.1 材料技术参数 （1）钢管截面特性 外径 （Φd ） 壁厚 （t ） 截面积A （cm 2） 惯性矩 I （cm 4） 截面模量W （cm 3） 回转半径 i （cm ） 每米重 （kg/m ） Φ48 3.5 4.89 12.19 5.08 1.58 3.84 Q235钢钢材的强度设计值与弹性模量 抗拉、抗弯f 抗 压fc 弹性模量E 205MPa 205MPa 2.06?105MPa （3）12mm 竹胶板力学特征： A=1000*12=12×10-3m2 ； W=1/6*b*h^2=24*10^-6m3 ； I=1/12*b*h^3=144×10-9m4 EI=10×10^6×144×10^-9=1.44KN.m2 EA=10×10^6×12×10-3=120000KN 竹胶板：弯应力[ ]13MPa σ=弯曲剪应力 [ ] 1.7MPa τ= 7.1.3 荷载取值与组合 荷载分项系数 序号 荷 载 类 别 大小 γi P1 模板及支撑系统 1000 Pa 1.2 支架相关自重 P2 新浇筑混凝土、钢筋混凝土自重46.185*2.45+19.484=132.64t ，面积120.69m2，10770Pa 容重按2.45计算 1.2 P3 施工人员及施工机具运输或堆放的荷载 2500 Pa 1.4 P4 倾倒混凝土时产生的竖向荷载 2000 Pa 1.4 P5 振捣混凝土时产生的竖向荷载 2000 Pa 1.4 （1）计算满堂架强度：采用P1+P2+P3+P4+P5组合。 （2）计算满堂架刚度：采用P1+P2组合。 7.1.4 荷载计算 12345p () 1.2(+) 1.4P P P P P =+?++?
附件1 支架计算书 箱梁施工采用满堂碗扣脚手支架,以下受力验算取武汉某立交高度最高的支架27#～28#墩进行。 受力情况不验算箱梁翼板而只计算梁底受力情况。支架步距采用90cm，横向间距在一般截面为60+90+120+90+60+90+120+90+60+90+120+90+60cm，在墩顶截面为19×60cm，竹胶板下顺桥向布置10×10cm木方，木方下横桥向布置工10工字钢，具体见箱梁一般截面受力分析图和箱梁墩顶截面受力分析图。 箱梁一般截面受力分析图 39KN/m 箱梁墩顶截面受力分析图 1. 支架计算与基础验算 资料
（1）HB碗扣为Φ48×3.5mm钢管；（2）立杆、横杆承载性能; 立杆横杆 步距（m）允许载荷（KN）横杆长度（m） 允许集中荷载 （KN）） 允许均布荷载 （KN） 0.6400.9 4.512 1.230 1.2 3.57 1.825 1.5 2.5 4.5 2.420 1.8 2.0 3.0（3）根据《工程地质勘察报告》，本桥位处地基容许承载力在100Kpa以上。 2. 荷载分析计算 （1）恒载（砼）： 混凝土荷载按照24.2KN/m3考虑，增加钢筋重量并相应减去占用混凝土体积后，综合按照26.8KN/m3考虑。 箱梁一般截面恒载受力计算成果表 木方编号 受力 （KN/m） 木方编号 受力 （KN/m） 立杆编号 受力 （KN） 1 1.9521 3.12111.63 211.7022 3.12214.09 38.7823 3.12310.15 4 4.6824 3.54410.46
箱梁墩顶截面恒载受力计算成果表
碗扣支架承载力计算书 满堂支架承载力计算书 （30+45*2+30联） 一、编制说明： 高架桥第七联为30+45*2+30m，施工采用满堂支架，梁高从1.8m到2.5m渐变，腹板宽度由0.45m到0.7m渐变，为保证支架承载力满足施工要求，而编制计算书。 二、编制依据： 1、公路施工手册《桥涵》 三、支架承载力计算书： 1、翼缘板： 1)砼重量：1/2×(0.55+0.22) )×3.375×150×25=4873KN 2)施工人员及设备荷载：1.OKN/m2×3.375×150=507KN 3)振捣产生荷载:2.OKN/m2×3.375×150=1013KN 4)模板及支架自重:1.OKN/m2×3.375×150=507KN 合计:4873×1.2+507×1.4+1013×1.4+507×1.2=8584 KN 碗扣支架采用行距1.2m，步距0.9m总计需用3×167=501根 立杆单根极限承载力3OKN 施工所需承载力8584/501=17KN<30KN 因此布置1.2×0.9，满足施工要求。 2、主箱梁总体: 1)砼重量：(1595.6 m3-389.8m3)×25=30145KN 2)振捣产生荷载: 1.OKN/㎡×8×150=1200KN 3)振捣产生荷载：2.OKN/㎡×8×150=2400KN 4)模板及支架自重: 1.OKN/㎡×8×150=1200 KN 合计:30145×1.2+1200×1.4+2400×1.4+1200×1.2=42654 KN 碗扣支架采用行距1.2m步距0.9m，在每跨两侧12m范围内加密行距0.6m步距0.9m,总计8*167+3*91=1609KN, 施工所需承载力42654/1609=26.5KN<30KN, 因此上述布置满足要求。 3、主箱梁高为2.5m处验算：
盖梁贝雷支架计算书 一、贝雷梁支架整体受力计算 共计4排贝雷梁，每排由4片贝雷标准节组成，共16片贝雷标准节段组成。上部荷载、模板、钢管、施工、贝雷梁自重均视为均布荷载考虑。 1、荷载分析 混凝土按高配筋计算，容重取26KN/m 3，贝雷梁按 3KN/片，钢管 （φ48×3.5）按3.84kg/m ，混凝土设计方量为11.1m 3。 a ．混凝土自重 )/(05.24121 .1126m KN =? b ．贝雷梁自重 )/(412 16 3m KN =? c ．钢管：3m 管50根， 6m 管48根，1m 管30根，钢管共长468m 。 钢管自重 )/(498.1100 1284 .3468m KN =?? d ．模板自重 模板采用组合钢模，按40kg/m 2计，约计40m 2， 则有： )/(333.1100 1240 40m KN =?? e ．施工荷载（人员、设备、机具等）：2.5KN/ m 2 ，即为：1.47KN/m f ．振捣砼时产生的荷载：2KN/ m 2，即为：1.18KN/m g ．倾倒砼时产生的冲击荷载：2KN/m 2即为：1.18KN/m 综合以上计算，取均布荷载为：35KN/m （计算值为34.711） 2、贝雷梁内力计算 贝雷梁为悬臂梁，其计算简图如下所示：
弯矩图： 剪力图： 由内力图可知：贝雷梁承受的最大弯矩M max 、最大剪力Q max 、最大支座反力R 1，2分别为： M max =157.5KN ·m Q max =105KN R 1，2=210KN 则单排贝雷梁受力情况为：
M max =157.5/4=39.375KN ·m ＜[M 0]=975 KN ·m Q max =105/4=26.25KN ＜[Q]=245.2KN 贝雷梁抗弯、抗剪均满足使用要求。 每组贝雷梁对支座（牛腿）的作用力N= R 1，2/4=52.5KN 3、贝雷梁位移计算： 单层4片贝雷梁的抗弯刚度为2104200KN ·m 2 位移图： 由位移图有：悬臂端位移最大，为： f max =0.39mm 脚手架和模板工程计算公式参数 扣件式钢管脚手架与模板支架的设计计算10 - 1-2 前言10 —1-2 1充分认识脚手架和模板支架在工程施工中的重要性，认真做好施工组织设计10 -1-2 2扣件式钢管脚手架基本构造与主要杆件10 - 1-4 3扣件式钢管脚手架和模板支架设计计算10 - 1-6 4 了解扣件式钢管脚手架和模板支架（结构支架）的特性，应注意掌握的几 个要点10 - 1-13 5算例及比较10 - 1- 17 扣件式钢管脚手架与模板支架的设计计算 益德清（中国工程设计大师） 、八 刖言 扣件式钢管脚手架和模板支架工程是土木建筑工程施工中必不可少且十分 重要的临时设施，它既为工程顺利施工，又直接影响工程的质量、进度、效率、安全等。二十余年来，我国经济迅速发展，高层建筑、大跨度建筑大量兴建，商品混凝土泵送现浇钢筋混凝土结构体系的形成，都促使高层脚手架和空间高、跨度大的模板支架应用日渐增多。随之在工程施工中，编制高层脚手架和模板支架的施工组织设计的重要性也越加明显。 特别是近年来，扣件式钢管模板支架发生的安全事故，引起了建设主管部门和工程部门的关切和重视，为了贯彻浙江省建设厅关于开展全省建设安全生产年活动”笔者受省、市工程管理和施工部门的邀请，针对扣件式钢管脚手架 和模板支架的设计计算中的某些要点和问题，作了一些介绍，有一部分工程技术人员希望有书面资料，为此，笔者整理成这篇文章，供施工部门 技术人员编制施工组织设计时参考。由于本人对施工技术知之不多，若有不妥，请工程界同仁指正。 1充分认识脚手架和模板支架在工程施工中的重要性，认真做好施工组织设计1.1脚手架工程 脚手架是土木建筑工程施工必须使用的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道，在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。 脚手架是施工中必不可少的，是随着工程进展需要而搭设的。虽然它是建筑施工中的临时设施，工程完成就拆除，但它对建筑施工速度、工作效率、工程质量以及工人的人身安全有着直接的影响，如果脚手架搭设不及时，势必会拖延工程进度；脚手架搭设不符合施工需要，工人操作就不方便，质量会得不到保证，工效也提不高；脚手架搭设不牢固，不稳定，就容易造成施工中的伤亡事故。因此，脚手架的选型、构造、搭设质量等决不可疏忽大意、 轻率对待。 脚手架的种类很多，按搭设位置分：有外脚手架和里脚手架；按所用材料分：有木脚手架、竹脚手架和金属（钢管、型钢）脚手架；按构造形式分：有多立杆式、框式、桥式、吊式、挂式、升降式等；按立杆搭设排数分：有单排、双排和满堂红架；按搭设高度分：有高层脚手架和普通脚手架；按搭设用途分：有砌筑架、装修架、承重架等。 不论哪种脚手架工程，都应符合以下基本要求： （1）要有足够的牢固性和稳定性，保证在施工期间对所规定的荷载或 在气候条件的影响下不变形、不摇晃、不倾斜，能确保作业人员的人身安全。 （2）要有足够的面积，满足堆料、运输、操作和行走的要求。 （3）构造要简单，搭设、拆除和搬运要方便，使用要安全，并能满足 多次周转使用。 （4）要因地制宜，就地取材，量材施用，尽量节约用料。 扣件式钢管脚手架是我国目前土木建筑工程中应用最为广泛的，也是属于多脚手架受力计算
