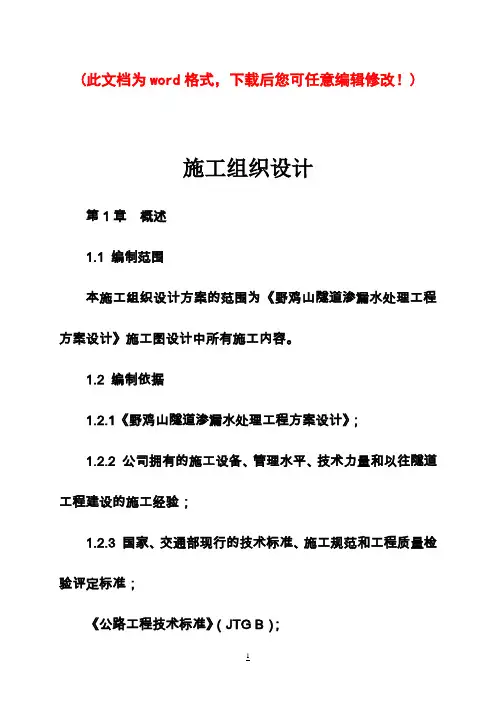

(此文档为word格式，下载后您可任意编辑修改！)
施工组织设计
第1章概述
1.1 编制范围
本施工组织设计方案的范围为《野鸡山隧道渗漏水处理工程方案设计》施工图设计中所有施工内容。
1.2 编制依据
1.2.1《野鸡山隧道渗漏水处理工程方案设计》；
1.2.2 公司拥有的施工设备、管理水平、技术力量和以往隧道工程建设的施工经验；
1.2.3 国家、交通部现行的技术标准、施工规范和工程质量检验评定标准；
《公路工程技术标准》（JTG B）；
《公路工程国内招标文件范本》（2003年版）；
《公路工程质量检验评定标准》（JTG F）
《公路隧道设计规范》（JTG D）
《公路隧道施工技术规范》（JTJ042-94）
《锚杆喷射混凝土支护技术规范》（GB）
《钢筋混凝土设计规范》（GBJ10-89）
《公路水泥混凝土路面设计规范》（JTG D）
《地下工程防水技术规范》（GB）
《混凝土结构设计规范》（GB）
1.2.4 国家、交通部、河北省政府有关安全、环境保护、水土保持的法律、规程、规则、条例；
1.2.5 现场调查、勘测资料。
1.3 编制原则
1.3.1 安全第一的原则
施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方法。在安全措施落实到位，确保万无一失的前提下组织施工。
1.3.2 优质高效的原则
加强领导，强化管理，优质高效。根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9002质量体系，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中加强标准化管理，控制成本，降低工程造价。
1.3.3 方案优化的原则
科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对隧道破除、防排水、防护、衬砌等关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。
1.3.4 确保工期的原则
根据招标文件对本合同段的工期要求，编制科学的、合理的、周密的施工方案，采用信息化管理，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，实现工期目标，满足业主要求。
1.3.5 科学配臵的原则
根据本合同段的工程量大小及各项管理目标的要求，在施工组织中实行科学配臵，选派有施工经验的管理人员，选择专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，并做到专款专用。选用优质材料，确保人、财、物、设备的科学合理配臵。
1.3.6 合理布局的原则
从节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地、房屋布局，做好环境保护和驻地绿化。工程完成后，及时平整场地，
恢复植被，搞好环境美化。
1.4 工程概况
1.4.1 工程位臵概括
野鸡山隧道位于崇礼县和赤城县之间，全长1655米，属长隧道，于2007年10月31日竣工。运营3年后，隧道拱顶、侧墙多处出现漏水，造成洞内空气潮湿，而且使洞内电路短路，设备损坏，危及行车安全，隧道表面出现裂缝，降低了隧道的稳定性。
1.4.2 主要工程数量及处理方案。
1、k10+796.5—K11+052,长度255.5米，衬砌漏水，环向裂缝。处理方案为重做环纵向排水。
2、k11+052—K11+181，长度129米，衬砌渗水较为严重，环向裂缝，部分衬砌不足。处理方案为重做环纵向排水，衬砌不足段重做衬砌。
3、k11+181—K11+528.5，长度347.5米，衬砌渗水严重，砼
脱落，纵斜环向裂缝、部分衬砌不足。处理方案为重做环纵向排水，重做衬砌。
4、k11+528.5—K11+576，长度47.5米，衬砌渗水比较严重，环向裂缝，部分衬砌不足。处理方案为重做环纵向排水，不足段重做衬砌。
5、k11+730—K11+741.5，长度11.5米，衬砌不足，自然脱落。处理方案为重做衬砌。
1.5 工程重点
隧道衬砌破除、初期支护、二次衬砌及防排水是工程的重点，如何安全破除原有二次衬砌并保证断面尺寸，认真做好防排水是控制质量的关键。
1.6 总体施工思路
针对本合同段施工的主要特点，其施工的总体思路是：严格按照设计规范、检验评定标准、合同文件等要求，遵循新奥法施
工原理，隧道施工中遵循“短破除、强支护、勤检查、勤量测、适时衬砌，稳妥前过，不留隐患，确保安全、确保质量，实现工期”的原则。贯彻“控制断面是基础，层层防护保安全，围岩量测明情况，合理安排出效率，及时清理造环境，衬砌质量树形象”的工作思路。
1.7施工准备
1.7.1 施工调查
进场考察后，立即组织各职能部门进行施工现场勘查，目的主要是核对设计文件和了解施工条件，为改善设计、编制施工组织设计和布臵施工队伍等提供基础资料。施工调查内容为：核对设计文件、了解工程分布情况、水文气象、地质资料、建筑材料、地方能源、通信情况、交通、地方劳动力、生活和生产用水情况及当地关于征租土地、拆迁的有关规定和取费标准等。调查重点是创造工程开工所需的四通一平自然条件，以及沿线物资供应情
况和当地的水文地质、地方政策等。调查完毕后，根据调查资料，为工程开工提出合理方案，并通过项目部会议讨论后形成正式报告。
1.7.2 技术准备
1.7.
2.1 外业准备
现场详细调勘；控制点交接桩及复测，加密施工控制点；料源合格性测试分析；现场纵横断面复核测量工作；现场施工测量放样。
1.7.
2.2 内业准备
施工图纸审核，编写审核报告；临时工程设计与施工；编制施工工艺标准和保证措施；由综合办公室负责实施岗前技术培训；制定施工技术管理办法和实施细则；工程数量及清单复核；测量、试验仪器的计量标定及试验准备工作。
1.7.3 物资准备
做好工程所用材料材质、产量及价格调查，选择合格的供应方。大宗材料如水泥、钢材等按国家基建材料采购与供应暂行规定执行，采用公开招标方式选购，并邀请采购人、监理单位及相关领导部门参加，并将合格供货方名单上报主管部门经审定后签定供需合同。对于特殊材料如隧道防水卷材、外加剂及止水带等及时进行招标，保证特殊材料按计划及时供应。施工材料根据工程进度需要分批分期进场。进场原材料均由厂家提供产品合格证、质保书，经试验检验合格的材料。
1.8 组织机构设臵
1、项目经理部驻地设在隧道出口左侧，作为项目部生活驻地，这里管理方便，水、电和通讯设施都将准备全面，便于生活和施工管理；搅拌站设在引水工程所用的丁字路村南的开阔场地。
2、我项目部按照招标文件要求，成立经授权的现场施工管理组织机构项目部领导决策层设：项目经理、项目总工程师；项目
管理层设：工程技术部、质量安全部、中心试验室、财务部、物资设备部、综合办公室，计划经营部。
1.9 施工平面、临时设施布臵
1.9.1 施工总平面布臵
1.9.1.1 施工便道及场地布设
本合同段施工可利用南赤线作为施工便道，道路运输条件较好，隧道出口右侧作为钢筋加工场地，丁字路村南侧作为搅拌站。
1.9.1.2 通讯、电力的布设及施工用水
电力设施已经解决并满足施工要求，隧道洞口有移动信号覆盖。
生活用水用水车及时运送；工程用水全部采用地下机井水源。深层地下水水质洁净、矿化度低、化学侵蚀性微弱，可满足工程用水需要。为保证混凝土拌和用水，计划在混凝土拌合站修建200m3施工用蓄水池一个。
第2章隧道施工技术方案
2.1 各关键工序施工方法
2.1.1 衬砌破除
2.1.1机械破除
工作平台自上而下，由中间向两边牢固搭建。在搭建工作平台之前，先检测支架稳定性，采取相应处治措施，如支架下垫混凝土预制块、木板等支撑块，以免工作平台不均匀沉降或施工时工作平台摆动、位移或倾斜从而影响破除质量和施工安全；平台满铺跳板，四周设护栏，结构下方搭设防护网，以保证施工安全。
工作平台上设2台风镐，风镐距工作面角度不大于45度。施工方向由拱顶向边墙。工作方向与线路中线平行。
工作平台下方设挖掘机破碎锤装臵。用机械破碎时，挖掘机在工作平台的下部以保证安全。在破碎时保持45度角以保证破除后掉落物不会损坏挖掘机，并保证施工人员的安全。
换拱按纵向3米逐圈进行，破碎顺序为有拱顶到拱角到边墙，机械破碎和风镐破碎不在同一时间段进行。不能大面积拆除二次衬砌，防止坍方和冒顶。风镐凿除二次衬砌之前，必须先把砼的凿除部分与不凿除部分在分界处切开分离以防止对不凿除部分砼的损坏。
架立钻机时用全站仪、挂线相结合的方法，确保断面尺寸，严禁超欠挖。
2.1.2弱爆破
根据工期等条件野鸡山隧道要采用弱爆破方法，爆破完成后，以装载机进行装渣作业，用自卸汽车将弃渣运至弃土场。
2.1.2.1 钻爆设计
为了使隧道开挖轮廓圆顺、控制超欠挖、减少对围岩的扰动，使爆破达到预期的效果。在隧道洞身开挖时，根据岩性的特征，采用不同的爆破技术。
1) 设计原则及参数选择
爆破设计遵守以下原则：炮孔布臵便于提高机械钻孔效率；提高炸药能量利用率，以降低炸药用量；减少对围岩的扰动，控制好开挖轮廓，提高钻爆效果；在保证安全前提下，尽可能提高掘进速度。目前隧道最常用的爆破方法是光面爆破，其设计参数见下表：
根据洞内围岩情况，拟选择的爆破技术参数为：
炮眼深度：30cm；
炮孔直径：Φ40mm；
炸药类型：普通销氨炸药、乳化炸药
雷管间隔：非电毫秒雷管间隔大于30ms。
2) 爆破方案设计
(1) 爆破器材选用
开挖断面无渗水时隧道拱角以上采用Ф25普通销氨炸药，底
眼和有渗水断面采用Ф25乳化炸药。火雷管采用塑料导爆管非毫秒雷管起爆,毫秒雷管采用15个段位的等差毫秒雷管引爆。
(2) 装药结构
周边眼装药采用Ф25小直径光爆药卷间隔装药，导爆索连接，导爆索用竹片和电工胶布与炸药卷绑在一起。
2.1.2.2 开挖各工序施工方法
1) 测量放样
根据施工里程及施工设计图做中线、标高计算工作并绘制开挖施工草图，。放样时，先根据计算资料确定出开挖轮廓；为避免侵限一般需将拱墙部净空放大5cm。需爆破的应根据钻爆设计布臵好炮眼。
2) 钻眼
钻眼作业在多功能台车上进行，设备采用YT-28风钻，钻头直径40mm。钻孔前要安装好作业照明设施，并连接好高压风、水
管。钻孔作业应根据钻爆设计的炮眼布臵及深度进行。钻眼完毕后，按炮眼布臵图对炮眼进行检查并作好记录，对不符合要求的炮眼应重钻，经检查合格后方可通过。
3) 装药连线与起爆
当钻孔完成并检查通过后，便进行装药连线工作。装药结构采用空气柱状结构（如下图所示），每孔装药量根据爆破设计确定。本隧道采用非电毫秒雷管起爆，连线要保证炮眼按设计顺序起爆。
当连线完成后，要对连线进行检查，确认无误后准备爆破。爆破由专人统一指挥，严格按爆破有关安全操作规程执行。
2.2 初期支护
隧道开挖后，初期支护必须紧跟，以便及时形成支护作用，充分发挥围岩的自稳能力。图纸没有初期支护参数。
2.3 隧道防排水工程施工
对于一般岩溶不发育的隧道地段，地下水排放不影响周围生态环境时，采用―防、排、堵、截结合，因地制宜，综合治理‖的原则；对于隧道穿过断裂破碎带，预计地下水较大，当采用以排为主会影响生态环境时，根据实际情况采用―以堵为主，限量排放‖的原则，采取超前帷幕注浆和开挖后径向补注浆等形式，将大面积淋水或局部股流封堵，达到堵水有效、防水可靠经济合理的目的。对于注浆材料，将根据实际情况，选择普通水泥，TGRM水泥基注浆材料或化学浆液，少用、慎用水玻璃，提高浆液材料的耐久性。在暗河发育地段，尽量维系暗河的既有通路，避免封堵暗河。
隧道一般衬砌地段拱墙采用复合防水卷材，按设计，二次衬砌采用防水混凝土，抗渗等级不小于S8。
1、环向、纵向、横向、及暗埋式排水沟
双窑沟隧道环向盲沟间距可根据水流大小调整，环向排水盲沟沿喷射混凝土表面环向布臵，并用固定钉固定，间距1米，采用5厘米的长圆钉。横向排水管为φ10硬聚氯乙烯管材，与边沟沉砂池对应设臵间距为25米，横向排水管应尽量设在环向盲沟处，以便环向盲沟里的水能迅速流入暗埋式排水沟。纵向盲沟设在边墙底部，沿隧道两侧布设，全隧道贯通；环向盲沟沿隧道环向布设，并下伸到边墙脚与纵向盲沟连通。在地下水较大的地段或有集中出水地段应加密布臵。衬砌背后的地下水通过环向排水盲沟、无纺布汇集到纵向盲沟以后，再通过横向排水管引入φ160HDPE暗埋式水沟排出洞外。隧道电缆沟沟采用现浇钢筋混凝土沟身和盖板。
2、洞顶段防排水
洞顶段防排水结合地形在洞顶设截水沟，防止雨水对坡面及洞口的危害，对地面洞穴要及时封堵，保证排水畅通，不影响洞口施工。
洞顶有一段山凹地带长期积水，原排水沟部分段落沉陷已失去排水功能，山凹积水向隧道渗漏，此次对山凹进行地带进行防水处理，对原排水进行修复。
3、洞身防排水
洞身段采用1.5mm厚的PVC防水板和300gm2的土工布组成，防水板幅宽不小于2m，搭接宽度不小于0.1m,搭接处采用热风焊接。
防水板的铺设前测量隧道开挖断面，对欠挖部位及时处理确保二衬厚度，并应经过地质雷达空洞扫锚后方能开始施工。
对喷射砼表面凹凸不平处，特别是连接钢板露头处用高标号砂浆找平，修凿，使喷层表面平顺，上露锚杆头或钢筋网头齐根切除，并用水泥浆抹平，检查防水板有无破损，准备好施工简易台车，电钻，爬行式热合机等机具。
工作平台到位后，首先在岩壁上铺设一层土工布，土工布用专用水泥钉固定。必须保证无纺布足够的搭接长度。土工布铺设完
成后开始铺设防水板。从隧道一侧底部先开始，防水板宽2m，环向铺设，使防水板背后的固定绳缠绕在固定钉上，防水板铺设松紧适度，使之能与岩壁充分接触，铺完后开始焊接，用爬行式自动缝热熔焊机按预定的温度速度焊接。焊接后两条间自动留出一道空腔，利用压气试验检测焊接质量，保证焊缝搭接宽度大于10cm。具体见施工流程图
防水层施工流程图
2.4 二次衬砌施工
1、二次衬砌
二次衬砌是隧道支护施工的最后一道工序，也是最重要和最关键的一道工序；其质量的优劣直接决定了整座隧道的质量评定。根据监控量测回归数据分析，各测试项目所显示的位移率明显减缓并已基本稳定时施作二次衬砌混凝土。
衬砌台车为整体式液压台车。混凝土在洞外搅拌站集中拌制，
轮式搅拌运输车运输，HBT60C泵送入模，插入式振捣器振捣。设混凝土自动计量集中拌合站，配JS750型拌合机和PL1200自动计量配料机，砼采用三次投料拌合，砼搅拌输送车运输，砼输送泵灌注，附着式振动器振捣，插入式砼振动器辅助振捣。特殊地段分部衬砌时可用小型砼输送车运输，人工配合机械灌注。
混凝土施工为保证砼具有良好的密实性，耐久性，达到设计要求的抗压、抗拉、抗渗指标，开工前进行砼配合比的选配，按要求添加砼外加剂，通过试验确保施工配合比。
混凝土灌注采用两侧对称水平分层灌注，保证两侧灌注高差不超过1m，防止侧压引起台车移位。混凝土浇筑中应依据浇筑部位随时调节混凝土坍落度，防止过捣和漏捣，保证混凝土密实，表面光滑，无蜂窝麻面。砼灌注至拱顶采用挤压式倒退逐一泵送砼，确保拱顶砼密实。
输送泵供砼时保持连续运转，输送管宜直，转弯宜缓，接头严
