计算说明
一、路段通行能力与饱和度的计算说明
1、通行能力计算
计算路段单方向的通行能力，如“由东向西的通行能力”、“由南向北的通行能力” 0
n
。单=' C i ( 1-1)
i丄
C
单 -------- 路段单向通行能力；
C i ――第i条车道的通行能力；
i ——车道编号，从道路中心至道路边缘依次编号；n ——路段单向车道数。
C i =C o '条 '交'车道(1-2)
C。一一1条车道的理论通行能力，根据道路设计速度取表1-1中对应的建
议值：
■'条——车道折减系数，自中心线起第一条车道的折减系数为 1.00,第二
条车道的折减系数为0.80?0.89,第三条为0.65?0.78,第四条为0.50?0.65,
第五条以上为0.40?0.52;
交——交叉口折减系数，根据道路设计速度和路段两交叉口之间的距离
由表1-2确定:
表1-2交叉口折减系数
交叉口折趺系数畋］值］a = 0,50m/化h = 1.5m/sr, A= 15s)
车速恋叉口之阿e的更离W E)
u(knVh)1003003004QQ500600700(too900100011003200
20 5.560.450.620.71OTO0.800.&30.S50.870型0.890.900 91 25 6.940-370…S40-64Q.7D0 750.78。 4.83Q?關0瞒0,870.88
308.33DJI0.480.5S0.650.700.730.760.79o.ai0.82 D.83o.as 35^.120.270,420.520.600 W0.&9Q.7Z0.750.770.790,800,82
40IL.1J0.230.3?0.48譬0.600.640.6￡0.71
亠—a.0.730.750.770.7&
4512.SO0.200.340-43OJQ05fi0,60O.M0.67O.W0.720.7-10.75
5013.SB0.l?0.300-39&,460.520.56Q GO0.630.660.680.700.72
车道一一车道宽度折减系数，根据车道宽度由表1-3确定:
表1-3车道折减系数
根据车道宽度b的通行能力折减系数"车厦ji io-?
r 伽宽度Mm)通行能力折減系散“他车道宽度城H1)逋行旎力折琏系數呻也
3.50 1.{?30()0.85
3.250-弭 2.750.77
*? 1 . Ji kl< HI4 1 AtAi ks Vrfe Z? Jfcfr Filil EOb I T虫.庄：：昔'liir ：拓匸#律/r-"fct.
2、饱和度计算
V/C ――实际流量除以通行能力
、交叉口通行能力与饱和度计算说明
1、通行能力计算
n
C 交叉口 =' C i (2-1)
i 4
c交叉口——交叉口通行能力；
C i ——交叉口各进口的通行能力；
i ——交叉口进口编号；
n ——交叉口进口数，n为4或3。
K
G=' C j (2-2) j =1
C j ---------------------进口各车道的通行能力；
j ——车道编号；
K ——进口车道数。
先计算各个车道的通行能力，再计算各个进口的通行能力，然后计算整个交叉口的通行能力。
用专用工具计算进口各车道通行能力，按直行、直左、直右、直左右、专左、专右的先后顺序。
(1)直行、直左、直右与直左右车道的通行能力计算：
需要输入的数据：
①信号周期T；
②对应相位的绿灯时间t ；
③对应相位的有效绿灯时间t j ；
④对应的车流量。
注意:
“有效绿灯时间t j”项，只需设定一个不为零的数即可，建议与t相等。
“车流量”项，
f 对直行、直左与直左右车道的计算来说，只需输入一个不为零的数即可。
f 对直左车道的计算来说，“车道总流量”项输入10，“车道左转流量” 项输入4。
必须严格按直行、直左、直右与直左右的顺序来计算。
结果只取“通行能力” 一项。
结果只是1条车道的通行能力，同一种类型的车道如果有多条，则该进口该类型车道的通行能力为计算结果乘以车道条数。
人工计算公式:
直行车道
3600 t -1°
C s= (丄0) 1)
(2-3) s T t-
c i
C s ----- 1条直行车道的通行能力（pcu / h）；
T c ――信号周期（s）；
t g ――对应相位的绿灯时间（s）；
t o ――绿灯亮后，第一辆车启动，通过停车线的时间（S ），可采用2.3S ;
t-――直行或右转车辆通过停车线的平均时间（s/ pcu ），
小型车组成的车队，取2.5S，
大型车组成的车队，取3.5s，
绞接车、拖挂车组成的车队，取7.5S，
混和车组成的车队，按表2-1选用，为计算方便，将绞接车、拖挂
车归为大型车；
――折减系数，可用0.9。
表2-1混合车队的L
直右车道
C sr ----------- 1条直右车道的通行能力。
直左车道
C si = C s (1-j2)
C
sl ------------- 1条直左车道的通行能力；
■L ――直左车道中左转车所占比例 直左右车道
C
slr
= C
sl
C
slr ------------ 1
条直左右车道的通行能力。
(2) 专右与专左车道的通行能力计算
分三种情况：同时有专左与专右车道、有专左车道而无专右车道、有专右车 道而无专左车道。
① 同时有专左与专右车道 需要输入的数据：
直行车道总通行能力，输入前面直行车道通行能力的计算结果：1条直 行车道的通行能力X 直行车道条数。 总流量，输入该进口车道总条数。 左转车流量，输入该进口左转车道条数。 右转车流量，输入该进口右转车道条数。
注意：这里计算的结果即为该进口专用左转车道总的通行能力或专用右转车 道总的通行能力，不需再乘以车道条数。
sr
— C s
(2-4)
(2-5)
(2-6)
人工计算公式:
C L 二C eLR - L (2-7) C R = CeLR ' R (2-8) C L ---------- 专左车道的通行能力；
C R -------- 专右车道的通行能力；
C eLR ---------- 同时设有专左和专右车道时，本进口的通行能力( pCU/h );
左转车占本进口车辆比例;
:R——右转车占本进口车辆比例。
C eLR 八C s/(V \ - R)(2-9)
为C s 本进口直行车道总的通行能力。
②有专左车道而无专右车道
需要输入的数据：
直行车道总通行能力，输入前面直行车道通行能力的计算结果：1条直行车道的通行能力X直左车道条数。
直右车道总通行能力，输入前面直右车道通行能力的计算结果：1条直右车道的通行能力X直右车道条数。
总流量，输入该进口车道总条数。
左转车流量，输入该进口左转车道条数。
注意：这里计算的结果即为该进口专用左转车道总的通行能力，不需再乘以
车道条数。
人工计算公式：
C L 二C eL ： L (2-10) C L ----------- 专左车道通行能力；
C eL --------- 设有专用左转车道(而无专用右转车道)时，本进口的通行能
区 C
s 本进口直行车道通行能力总和; C
sR ---------------- 本进口直右车道通行能力
③ 有专右车道而无专左车道 需要输入的数据：
直行车道总通行能力，输入前面直行车道通行能力的计算结果：1条直 行车道的通行能力X 直行车道条数。
直左车道总通行能力，输入前面直左车道通行能力的计算结果：1条直 左车道的通行能力X 直左车道条数。
总流量，输入该进口车道总条数。 右转车流量，输入该进口右转车道条数。
注意：这里计算的结果即为该进口专用右转车道总的通行能力， 不需再乘以
车道条数。
人工计算公式： C
R
= C eR : R
(2-12)
C
R ------------ 专右车道通行能力；
C
eR ---------- 设有专用右转车道(而无专用左转车道)时，本进口的通行能
力；
:R —— 专右车道右转车占本进口车辆的比例。
C eR = C C s C SL )/(V R )
(2-13)
为 C s ------------- 本进口直行车道通行能力总和；
力;
专左车道左转车占本进口车辆的比例
C eL 二 C s C SR )/(仁
L
)
(2-11)
信号控制交叉路口通行能力计算 1 选取地点 交大东路与学院南路交叉口 2 测量时间 2014年11月2日17:30-18:30 3 观测内容： 信号灯周期，各进口处绿灯时间。由于人员有限，所以交通量的数据采用导论课测过的数据。调查时观察实际情况与既有调查数据是否相符，大小车比例是否相同。 4 信号控制交叉口通行能力计算方法 （1）一条直行或右转或左转专用车道的设计通行能力计算公式 C s或C r或C l=3600 [ t g?t0 i +1]φ C s、C r、C l——一条直行或右转或左转专用车道的设计通行能力，pcu/h T——信号灯周期，s t g——信号每周期内的改车道绿灯时间，s t0——绿灯亮后第一辆车启动、通过停车线的时间，s，如无本地实例数据，可采用2.3s t i——前后两辆车连续通过停车线的平均车头时距，s/pcu Φ——折减系数，可用0.8 对于右转专用车道，如果车辆行驶不受信号灯控制，则可认为适中的t0=0，t g=T， 则可简化为C r=3600 t i φ。 （2）直右车道通行能力计算公式：
C sr=C s （3）直左车道通行能力计算公式： 因左转车受交叉口内的交通条件影响，且通过时间大于直行车通过时间，一般约为直行车的1.5倍，需要对左转车数进行折减。 C sl=C s（1-β1′/2） 式中：β1′:直左车道中左转车所占的比例。 （4）直左右车道设计通行能力计算公式 C slr=C sl 5 CAD绘制平面交叉口布局图 6 通行能力计算 由于只有一个人，测量交通量任务较难，所以以下左转车的比例采用导论课上的调查数据， 信号灯按照东南西北四相位设计，信号配时周期为135s，进口道的黄灯时间，东、南、西、北绿灯时间各为75s,48s,75s,48s,φ=0.8，根据导论课所
1、已知平原区某单向四车道高速公路，设计速度为120km/h，标准路面宽度和侧向净宽，驾驶员主要为经常往返于两地者。交通组成：中型车35%，大型车5%，拖挂车5%，其余为小型车，高峰小时交通量为725 pcu/h/ln，高峰小时系数为0.95。试分析其服务水平，问其达到可能通行能力之前还可以增加多少交通量？ 解：由题意，fw=1.0，fp=1.0； fHV =1/{1+[0.35×（1.5-1）+0.05 ×（2.0-1）+0.05 ×（3.0-1）]}=0.755 通行能力：C=Cb × fw× fHV × fp =2200×1.0×0.755×1.0 =1661pcu/h/ln 高峰15min流率：v15=725/0.95=763pcu/h/ln V/C比：V15/C=763/1661=0.46 确定服务水平：二级 达到通行能力前可增加交通量：V=1661-763=898pcu/h/ln 2、已知某双向四车道高速公路，设计车速为100km/h，行车道宽度3.75m，内侧路缘带宽度0.75m，右侧硬路肩宽度3.0m。交通组成：小型车60%，中型车35%，大型车3%，拖挂车2%。驾驶员多为职业驾驶员且熟悉路况。高峰小时交通量为1136pcu/h/ln，高峰小时系数为0.96。试分析其服务水平. 解：由题意，ΔSw= -1km/h，ΔSN= -5km/h ，fp=1.0，SR=100-1-5=94km/h ，CR=2070pcu/h/h fHV =1/{1+[0.35×（1.5-1）+0.03 ×（2.0-1）+0.02 ×（3.0-1）]}=0.803 通行能力：C=CR×fHV ×fp =2070×0.803×1.0 =1662pcu/h/ln 高峰15min流率：v15=1136/0.96=1183pcu/h/ln V/C比：v15/C=1183/1662=0.71 确定服务水平：三级 3、今欲在某平原地区规划一条高速公路，设计速度为120km/h，标准车道宽度与侧向净空，其远景设计年限平均日交通量为55000pcu/d，大型车比率占30%，驾驶员均为职业驾驶员，且对路况较熟，方向系数为0.6，设计小时交通量系数为0.12，高峰小时系数取0.96，试问应合理规划成几条车道？ 解：由题意，AADT=55000pcu/d，K=0.12，D=0.6 单方向设计小时交通量:DDHV=AADT×K×D=55000×0.12×0.6=3960pcu/h 高峰小时流率：SF=DDHV /PHF=3960/0.96=4125pcu/h 标准的路面宽度与侧向净空，则fw=1.0，fp=1.0，fHV=1/[1+0.3×(2-1)]=0.769 所需的最大服务流率：MSFd =SF/(fw×fHV×fp) =3375/0.769=5364pcu/h 设计通行能力取为1600pcu/h/ln，则所需车道数为：N =5364/1600=3.4，取为4车道。 4、郊区多车道一级公路车道数设计，设计标准：平原地形，设计速度100km/h，标准车道宽，足够的路侧净空，预期单向设计小时交通量为1800pcu/h，高峰小时系数采用0.9，交通组成：中型车比例30%，大型车比例15%，小客车55%，驾驶员经常往返两地，横向干扰较轻。 解：计算综合影响系数fC。 由题意，fw=1.0，fP=1.0，fe=0.9 (表2.9)，Cb =2000pcu/h/ln， fHV =1/[1+ΣPi（Ei- 1）]=1/[1+0.3 ×(1.5-1)+0.15 ×(2-1)]=0.769 fc=fw×fHV×fe×fp=1.0 ×0.769×0.9×1.0=0.692 计算单向所需车道数:
道路饱和度计算方法研究 摘要：道路饱和度是研究和分析道路变通服务水平的重要指标，但目前人们仍比较简单地用V／C来计算饱和度，未能根据各类不同道路的标准进行计算，尤其是公路和城市道路，其计算方法并不一致，、应根据不同的情况，采用不同的方法进行计算。 0 引言 饱和度的计算主要应考虑两点：一是交通量，二是通行能力。前者的数据一般是通过交通调查数据经过计算获得，后者的计算则相对较为复杂。由于城市道路与公路的通行能力计算方法不同，有必要分开讨论。本文将在介绍道路分类的基础上，对不同类型道路的通行能力及饱和度算法作一探讨。 1 道路分类 我国道路按照使用特点的不同，可分为城市道路、公路、厂矿道路、林区道路和乡村道路。目前除公路和城市道路有准确的等级划分标准外，对林区道路、厂矿道路和乡村道路一般不再进行等级划分。 1.1 城市道路 城市道路是指在城市围具有一定技术条件和设施的道路，不包括街坊部道路。城市道路与公路分界线为城市规划区的边线。根据道路在城市道路系统中的地位、作用、交通功能以及对沿线建筑物的服务功能．一般将城市道路分为四类：快速路、主干路、次干路及支路。具体分级标准参见《城市道路设计规》等相关规。 1.2 公路 公路是连接各城市、城市与乡村、乡村与厂矿地区的道路。根据
交通量、公路使用任务和性质，一般将公路分为高速公路、一级公路、二级公路、三级公路、四级公路五个等级。具体分级标准参见《公路工程技术标准》等相关规。 2 饱和度定义及影响因素 2.1 饱和度 道路饱和度是反映道路服务水平的重要指标之一，其计算公式即为人们常说的V／C，其中V为最大交通量，C为最大通行能力。饱和度值越高，代表道路服务水平越低。由于道路服务水平、拥挤程度受多方面因素的制约，实际中因难以考虑多方面因素，常以饱和度数值作为评价服务水平的主要指标。美国的《通行能力手册》将道路的服务水平根据饱和度等指标的不同分为六级(具体分级标准可参考该手册，此处从略)．我国则一般根据饱和度值将道路拥挤程度、服务水平分为如下四级： 一级服务水平：道路交通顺畅、服务水平好，V／C介于0至0.6之间； 二级服务水平：道路稍有拥堵，服务水平较高，V／C介于0.6至0.8之间； 三级服务水平：道路拥堵，服务水平较差，V／C介于0.8至1.0之间； 四级服务水平：V／C>1.0，道路严重拥堵，服务水平极差。 2.2 影响因素 饱和度的大小取决于道路的车流量和通行能力，此外，影响饱和
计算说明 一、路段通行能力与饱和度的计算说明 1、通行能力计算 计算路段单方向的通行能力，如“由东向西的通行能力”、“由南向北的通行能力” 0 n 。单=' C i ( 1-1) i丄 C 单 -------- 路段单向通行能力； C i ――第i条车道的通行能力； i ——车道编号，从道路中心至道路边缘依次编号；n ——路段单向车道数。 C i =C o '条 '交'车道(1-2) C。一一1条车道的理论通行能力，根据道路设计速度取表1-1中对应的建 议值： ■'条——车道折减系数，自中心线起第一条车道的折减系数为 1.00,第二 条车道的折减系数为0.80?0.89,第三条为0.65?0.78,第四条为0.50?0.65, 第五条以上为0.40?0.52; 交——交叉口折减系数，根据道路设计速度和路段两交叉口之间的距离 由表1-2确定:
表1-2交叉口折减系数 交叉口折趺系数畋］值］a = 0,50m/化h = 1.5m/sr, A= 15s) 车速恋叉口之阿e的更离W E) u(knVh)1003003004QQ500600700(too900100011003200 20 5.560.450.620.71OTO0.800.&30.S50.870型0.890.900 91 25 6.940-370…S40-64Q.7D0 750.78。 4.83Q?關0瞒0,870.88 308.33DJI0.480.5S0.650.700.730.760.79o.ai0.82 D.83o.as 35^.120.270,420.520.600 W0.&9Q.7Z0.750.770.790,800,82 40IL.1J0.230.3?0.48譬0.600.640.6￡0.71 亠—a.0.730.750.770.7& 4512.SO0.200.340-43OJQ05fi0,60O.M0.67O.W0.720.7-10.75 5013.SB0.l?0.300-39&,460.520.56Q GO0.630.660.680.700.72 车道一一车道宽度折减系数，根据车道宽度由表1-3确定: 表1-3车道折减系数 根据车道宽度b的通行能力折减系数"车厦ji io-? r 伽宽度Mm)通行能力折減系散“他车道宽度城H1)逋行旎力折琏系數呻也 3.50 1.{?30()0.85 3.250-弭 2.750.77 *? 1 . Ji kl< HI4 1 AtAi ks Vrfe Z? Jfcfr Filil EOb I T虫.庄：：昔'liir ：拓匸#律/r-"fct. 2、饱和度计算 V/C ――实际流量除以通行能力
下面只是相关的计算方法只是要寻找更为专业只是还是要看专业书籍的。 道路通行能力 第３．２．１条路段通行能力分为可能通行能力与设计通行能力。 在城市一般道路与一般交通的条件下，并在不受平面交叉口影响时，一条机动车车道的可能通行能力按下式计算： Ｎｐ＝３６００/ｔｉ（３．２．１-１） 式中Ｎｐ——一条机动车车道的路段可能通行能力（ｐｃｕ/ｈ）； ｔｉ——连续车流平均车头间隔时间（ｓ/ｐｃｕ）。 当本市没有ｔｉ的观测值时，可能通行能力可采用表３．２．１-１的数值。 不受平面交叉口影响的机动车车道设计通行能力计算公式如下： Ｎｍ＝αｃ·Ｎｐ（３．２．１-２） 式中Ｎｍ——一条机动车车道的设计通行能力（ｐｃｕ/ｈ）； αｃ——机动车道通行能力的道路分类系数，见表３．２．１-２。
受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。 第３．２．２条一条自行车车道宽１ｍ。不受平面交叉口影响时，一条自行车车道的路段可能通行能力按下公式计算： Ｎｐｂ＝３６００Ｎｂｔ/（ｔｆ（ωｐｂ-０．５））（３．２．２-１） 式中Ｎｐｂ——一条自行车车道的路段可能通行能力（ｖｅｈ/（ｈ· ｍ））； ｔｆ——连续车流通过观测断面的时间段（Ｓ）； Ｎｂｔ——在ｔｆ时间段内通过观测断面的自行车辆数（ｖｅｈ）； ωｐｂ——自行车车道路面宽度（ｍ）。 路段可能通行能力推荐值，有分隔设施时为２１００ｖｅｈ/（ｈ·ｍ）；无分隔设施时为１８００ｖｅｈ/（ｈ·ｍ）。 不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算： Ｎｂ＝αｂ·Ｎｐｂ（３．２．２-２） 式中Ｎｂ——一条自行车车道的路段设计通行能力（ｖｅｈ/（ｈ· ｍ））； αｂ——自行车道的道路分类系数，见表３．２．２。 受平面交叉口影响一条自行车车道的路段设计通行能力，设有分隔设施时，推荐值为１０００～１２００ｖｅｈ/（ｈ·ｍ）；以路面标线划分机动车道与非机动车道时，推荐值为８００～１０００ｖｅｈ/（ｈ·ｍ）。自行车交通量大的城市采用大值，小的采用小值。 第３．２．３条信号灯管制十字形交叉口的设计通行能力按停止线法计算。

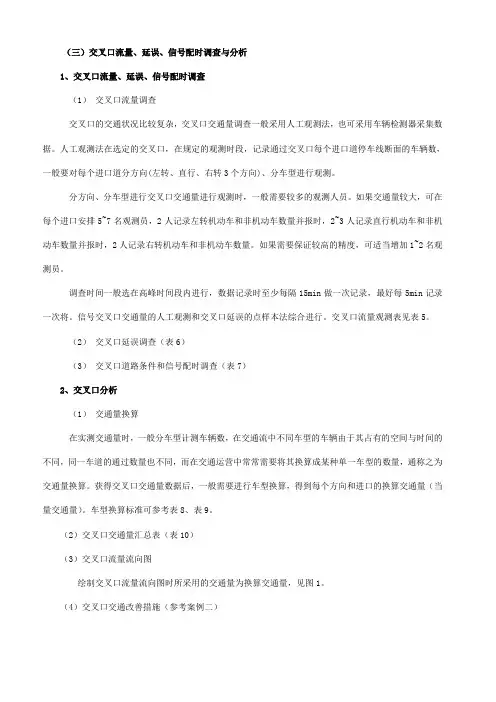

（三）交叉口流量、延误、信号配时调查与分析 1、交叉口流量、延误、信号配时调查 （1）交叉口流量调查 交叉口的交通状况比较复杂，交叉口交通量调查一般采用人工观测法，也可采用车辆检测器采集数据。人工观测法在选定的交叉口，在规定的观测时段，记录通过交叉口每个进口道停车线断面的车辆数，一般要对每个进口道分方向(左转、直行、右转3个方向)、分车型进行观测。 分方向、分车型进行交叉口交通量进行观测时，一般需要较多的观测人员。如果交通量较大，可在每个进口安排5~7名观测员，2人记录左转机动车和非机动车数量并报时，2~3人记录直行机动车和非机动车数量并报时，2人记录右转机动车和非机动车数量。如果需要保证较高的精度，可适当增加1~2名观测员。 调查时间一般选在高峰时间段进行，数据记录时至少每隔15min做一次记录，最好每5min记录一次将。信号交叉口交通量的人工观测和交叉口延误的点样本法综合进行。交叉口流量观测表见表5。 （2）交叉口延误调查（表6） （3）交叉口道路条件和信号配时调查（表7） 2、交叉口分析 （1）交通量换算 在实测交通量时，一般分车型计测车辆数，在交通流中不同车型的车辆由于其占有的空间与时间的不同，同一车道的通过数量也不同，而在交通运营中常常需要将其换算成某种单一车型的数量，通称之为交通量换算。获得交叉口交通量数据后，一般需要进行车型换算，得到每个方向和进口的换算交通量（当量交通量）。车型换算标准可参考表8、表9。 （2）交叉口交通量汇总表（表10） （3）交叉口流量流向图 绘制交叉口流量流向图时所采用的交通量为换算交通量，见图1。 （4）交叉口交通改善措施（参考案例二）
第二节道路通行能力 1 第３．２．１条路段通行能力分为可能通行能力与设计通行能力。 2 在城市一般道路与一般交通的条件下，并在不受平面交叉口影响时，一条机3 动车车道的可能通行能力按下式计算： 4 Ｎｐ＝３６００/ｔｉ（３．２．１-１） 5 式中Ｎｐ——一条机动车车道的路段可能通行能力（ｐｃｕ/ｈ）； 6 ｔｉ——连续车流平均车头间隔时间（ｓ/ｐｃｕ）。 7 当本市没有ｔｉ的观测值时，可能通行能力可采用表３．２．１-１的数值。8 9 不受平面交叉口影响的机动车车道设计通行能力计算公式如下： 10 Ｎｍ＝αｃ·Ｎｐ（３．２．１-２） 11 式中Ｎｍ——一条机动车车道的设计通行能力（ｐｃｕ/ｈ）； 12 αｃ——机动车道通行能力的道路分类系数，见表３．２．１-２。 13
14 受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、15 绿信比、交叉口间距等进行折减。 16 第３．２．２条一条自行车车道宽１ｍ。不受平面交叉口影响时，一条自17 行车车道的路段可能通行能力按下公式计算： 18 Ｎｐｂ＝３６００Ｎｂｔ/（ｔｆ（ωｐｂ-０．５））（３．２．２-１）19 式中Ｎｐｂ——一条自行车车道的路段可能通行能力（ｖｅｈ/ 20 （ｈ· ｍ））； 21 ｔｆ——连续车流通过观测断面的时间段（Ｓ）； 22 Ｎｂｔ——在ｔｆ时间段内通过观测断面的自行车辆数（ｖｅｈ）； 23 ωｐｂ——自行车车道路面宽度（ｍ）。 24 路段可能通行能力推荐值，有分隔设施时为２１００ｖｅｈ/（ｈ·ｍ）； 25 无分隔设施时为１８００ｖｅｈ/（ｈ·ｍ）。 26 不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算： 27 Ｎｂ＝αｂ·Ｎｐｂ（３．２．２-２） 28 式中Ｎｂ——一条自行车车道的路段设计通行能力（ｖｅｈ/（ｈ· ｍ））； 29
道路饱和度计算方法研究摘要：道路饱和度是研究和分析道路变通服务水平的重要指标，但目前人们仍比较简单地用V／C来计算饱和度，未能根据各类不同道路的标准进行计算，尤其是公路和城市道路，其计算方法并不一致，、应根据不同的情况，采用不同的方法进行计算。 0 引言 饱和度的计算主要应考虑两点：一是交通量，二是通行能力。前者的数据一般是通过交通调查数据经过计算获得，后者的计算则相对较为复杂。由于城市道路与公路的通行能力计算方法不同，有必要分开讨论。本文将在介绍道路分类的基础上，对不同类型道路的通行能力及饱和度算法作一探讨。 1 道路分类 我国道路按照使用特点的不同，可分为城市道路、公路、厂矿道路、林区道路和乡村道路。目前除公路和城市道路有准确的等级划分标准外，对林区道路、厂矿道路和乡村道路一般不再进行等级划分。 城市道路 城市道路是指在城市范围内具有一定技术条件和设施的道路，不包括街坊内部道路。城市道路与公路分界线为城市规划区的边线。根据道路在城市道路系统中的地位、作用、交通功能以及对沿线建筑物的服务功能．一般将城市道路分为四类：快速路、主干路、次干路及支路。具体分级标准参见《城市道路设计规范》等相关规范。 公路
公路是连接各城市、城市与乡村、乡村与厂矿地区的道路。根据交通量、公路使用任务和性质，一般将公路分为高速公路、一级公路、二级公路、三级公路、四级公路五个等级。具体分级标准参见《公路工程技术标准》等相关规范。 2 饱和度定义及影响因素 饱和度 道路饱和度是反映道路服务水平的重要指标之一，其计算公式即为人们常说的V／C，其中V为最大交通量，C为最大通行能力。饱和度值越高，代表道路服务水平越低。由于道路服务水平、拥挤程度受多方面因素的制约，实际中因难以考虑多方面因素，常以饱和度数值作为评价服务水平的主要指标。美国的《通行能力手册》将道路的服务水平根据饱和度等指标的不同分为六级(具体分级标准可参考该手册，此处从略)．我国则一般根据饱和度值将道路拥挤程度、服务水平分为如下四级： 一级服务水平：道路交通顺畅、服务水平好，V／C介于0至之间； 二级服务水平：道路稍有拥堵，服务水平较高，V／C介于至之间； 三级服务水平：道路拥堵，服务水平较差，V／C介于至之间； 四级服务水平：V／C>，道路严重拥堵，服务水平极差。 影响因素 饱和度的大小取决于道路的车流量和通行能力，此外，影响饱和度的因素主要还有车流量、道路通行能力、行程速度及运行时间等。 2.2.1 行程速度与运行时间
二 〇 一 五 年 六 月 本科毕业论文 题 目：提高交叉口通行能力的具体方法及实例分析 学生姓名：白 健 学 院：土木工程学院 系 别：道路与交通系 专 业：交通工程 班 级：交通工程11-1班 指导教师：胡兵 讲师
摘要 改革开放以来，我国的国民经济持续增强，国民生产总值和人均收入水平有了很大的提高，交通运输业也得到了空前的发展，但是国家对公路建设的投入却相对滞后，使得道路中车多路少等问题日益严重。因此，如何充分有效的利用优先的资源加快公路建设，如何改善交通管理，挖掘现有交通设施的潜力，以缓解失衡的交通供求关系，是目前各个单位及部门亟需解决的问题。 现代的交通运输主要有：公路、铁路、水运、航空和管道运输五中方式，它们各有优势，相辅相成，组成综合运输体系，在国家经济参与国际市场竞争的今天，公路运输占有越来越重要的作用。它的激动灵活，方便快捷、服务面广，特别适合于中短途，从门到门的运输，因此，道路的在建设和现有的道路通行能力的大小，其运输效率的高低都对国民经济都有很重要的影响。 基于这些因素之下，对于城市道路来说，城市中道路的问题主要集中在城市道路交叉口的拥堵这方面，如何提高道路交叉口的通行能力成为了解决道路拥堵的首要问题。对于道路交叉口的拥堵问题有很多因素，例如：交叉口渠化设计不合理，交叉口信号配时方案不合理，交叉口道路过于狭窄，交叉口行人过街的影响等等原因，使得城市道路通行不流畅，极大的影响了人们的出行时间，降低了人们的出行效率。本论文主要研究的是如何提高交叉口的通行能力及其具体实例，解决交叉口通行能力的方法从这两个方面进行着手：1）交叉口渠化设计、2）交叉口信号配时方案优化。研究对象主要集中在呼和浩特市新城区的润宇家居的交叉口以及公安厅交叉口这两个较为典型的交叉口进行数据调查取证。调查的时间主要集中在下午17:00——18:00这个车辆通行较多的时间段，以此来发现交叉口典型的拥堵问题。 关键词：交叉口通行能力;信号配时;交叉口渠化;交通信号灯
根据交叉口的现场交通调查数据，通过各流向流量的构成关系，可推得各路段流量，从而得到饱和度V/C 比。路段通行能力的确定采用建设部《城市道路设计规范》（CJJ 37-90）的方法，该方法的计算公式为：单条机动车道设计通行能力n C N N a ????=ηγ0，其中N a 为车道可能通行能力，该值由设计车速来确定，如表2.2所示。 表2.13 一条车道的理论通行能力 其中γ为自行车修正系数，有机非隔离时取1，无机非隔离时取0.8。η为车道宽度影响系数，C 为交叉口影响修正系数，取决于交叉口控制方式及交叉口间距。修正系数由下式计算： s 为交叉口间距(m)，C 0为交叉口有效通行时间比。 车道修正系数采用表 2.3所示 表2.3 车道数修正系数采用值 路段服务水平评价标准采用美国《道路通行能力手册》，如表2.4所示 表2.4 路段服务水平评价标准
由路段流量的调查结果，并且根据交叉口的间距、路段等级、车道数等对路段的通行能力进行了修正。在此基础上对路段的交通负荷进行了分析。 路段机动车车道设计通行能力的计算如下： δ m c p m k a N N = （1） 式中: m N —— 路段机动车单向车道的设计通行能力（pcu/h ） p N —— 一条机动车车道的路段可能通行能力（pcu/h ） c a —— 机动车通行能力的分类系数，快速路分类系数为0.75；主干道分类 系数为0.80；次干路分类系数为0.85；支路分类系数为0.90。 m k —— 车道折减系数，第一条车道折减系数为 1.0；第二条车道折减系数 为0.85；第三条车道折减系数为0.75；第四条车道折减系数为0.65.经过累加，可取单向二车道 m k ＝1.85；单向三车道 m k ＝2.6；单向四车道 m k ＝3.25； δ—— 交叉口影响通行能力的折减系数，不受交叉口影响的道路（如高架 道路和地面快速路）δ＝1；该系数与两交叉口之间的距离、行车速度、绿信比和车辆起动、制动时的平均加、减速度有关，其计算公式如下： ?+++= b v a v v l v l 2/2///δ （2） l —— 两交叉口之间的距离（m ）； a —— 车辆起动时的平均加速度，此处取为小汽车0.82/s m ； b —— 车辆制动时的平均加速度，此处取为小汽车1.662/s m ； ?—— 车辆在交叉口处平均停车时间，取红灯时间的一半。 Np 为车道可能通行能力，其值由路段车速来确定： 表4.1 Np 的确定
可能通行能力 根据交叉口的现场交通调查数据，通过各流向流量的构成关系，可推得各路段流量，从而得到饱和度V/C 比。路段通行能力的确定采用建设部《城市道路设计规范》（CJJ 37-90）的方法，该方法的计算公式为：单条机动车道设计通行能力n C N N a ????=ηγ0，其中N a 为车道可能通行能力，该值由设计车速来确定，如表2.2所示。 表2.13 一条车道的理论通行能力 其中γ为自行车修正系数，有机非隔离时取1，无机非隔离时取0.8。η为车道宽度影响系数，C 为交叉口影响修正系数，取决于交叉口控制方式及交叉口间距。修正系数由下式计算： ???>+≤≤=m s s C m s m s C C 200),73.00013.0(200,200,0 s 为交叉口间距(m)，C 0为交叉口有效通行时间比。 车道修正系数采用表 2.3所示 表2.3 车道数修正系数采用值 路段服务水平评价标准采用美国《道路通行能力手册》，如表2.4所示 表2.4 路段服务水平评价标准
设计通行能力 由路段流量的调查结果，并且根据交叉口的间距、路段等级、车道数等对路段的通行能力进行了修正。在此基础上对路段的交通负荷进行了分析。 路段机动车车道设计通行能力的计算如下： δ m c p m k a N N =（1） 式中: m N ——路段机动车单向车道的设计通行能力（pcu/h ） p N ——一条机动车车道的路段可能通行能力（pcu/h ） c a ——机动车通行能力的分类系数，快速路分类系数为0.75；主干道分类系 数为0.80；次干路分类系数为0.85；支路分类系数为0.90。 m k ——车道折减系数，第一条车道折减系数为1.0；第二条车道折减系数为 0.85；第三条车道折减系数为0.75；第四条车道折减系数为0.65.经过累加，可取单向二车道 m k ＝1.85；单向三车道 m k ＝2.6；单向四车道 m k ＝3.25； δ——交叉口影响通行能力的折减系数，不受交叉口影响的道路（如高架道 路和地面快速路）δ＝1；该系数与两交叉口之间的距离、行车速度、绿信比和车辆起动、制动时的平均加、减速度有关，其计算公式如下： ?+++= b v a v v l v l 2/2///δ（2） l ——两交叉口之间的距离（m ）； a ——车辆起动时的平均加速度，此处取为小汽车0.82/s m ；
一、路段通行能力与饱和度的计算说明 1、通行能力计算 计算路段单方向的通行能力，如“由东向西的通行能力”、“由南向北的通行能力”。 ∑=n i i C C 1＝单 （1-1） 单C —— 路段单向通行能力； i C —— 第i 条车道的通行能力； i —— 车道编号，从道路中心至道路边缘依次编号； n —— 路段单向车道数。 车道交条ααα???=0C C i （1-2） 0C —— 1条车道的理论通行能力，根据道路设计速度取表1-1中对应的建议值： 表1-1 0C 值 条α —— 车道折减系数，自中心线起第一条车道的折减系数为，第二条车道的折减系数为～，第三条为～，第四条为～，第五条以上为～； 交α —— 交叉口折减系数，根据道路设计速度和路段两交叉口之间的距离由表1-2确定： 表1-2 交叉口折减系数 车道α —— 车道宽度折减系数，根据车道宽度由表1-3确定：
表1-3 车道折减系数 2、饱和度计算 C V / —— 实际流量除以通行能力。 二、交叉口通行能力与饱和度计算说明 1、通行能力计算 ∑=n i i C C 1＝交叉口 (2-1) 交叉口C —— 交叉口通行能力； i C —— 交叉口各进口的通行能力； i —— 交叉口进口编号； n —— 交叉口进口数，n 为4或3。 ∑=K j j i C C 1＝
(2-2) C——进口各车道的通行能力； j j——车道编号； K——进口车道数。 先计算各个车道的通行能力，再计算各个进口的通行能力，然后计算整个交叉口的通行能力。 用专用工具计算进口各车道通行能力，按直行、直左、直右、直左右、专左、专右的先后顺序。 （1）直行、直左、直右与直左右车道的通行能力计算： 需要输入的数据： ①信号周期T； ②对应相位的绿灯时间t； ③对应相位的有效绿灯时间j t； ④对应的车流量。 注意： “有效绿灯时间j t”项，只需设定一个不为零的数即可，建议与t相等。 “车流量”项， →对直行、直左与直左右车道的计算来说，只需输入一个不为零的数即可。 →对直左车道的计算来说，“车道总流量”项输入10，“车道左转流量” 项输入4。 必须严格按直行、直左、直右与直左右的顺序来计算。 结果只取“通行能力”一项。
通行能力分析 一、道路通行能力的概述 1、基本通行能力：指在一定的时段，理想的道路、交通、控制和环境条件下，道路的一条车道或一均匀段上或一交叉点，合情合理地期望通过人或车辆的最大小时流率。（基本通行能力是在理想条件下道路具有的通行能力，也称为理想通行能力。） 2、实际通行能力（可能通行能力）：指在一定时段，在实际的道路、交通、控制及环境条件下，一条车道或一均匀段上或一交叉点，合情合理地期望通过人或车辆的最大小时流率。（可能通行能力则是在具体条件的约束下，道路具有的通行能力，其值通常小于基本通行能力。） 3、设计通行能力：指在一定时段，在具体的道路、交通、控制及环境条件下，一条车道或一均匀段上或一交叉点，对应服务水平的通行能力。（指在设计道路时，为保持交通流处于良好的运行状况所采用的特定设计服务水平对应的通行能力，该通行能力不是道路所能提供服务的极限。） 二、多车道路段通行能力 1、一条车道的理论通行能力 理论通行能力是指在理想的道路与交通条件下，车辆以连续车流形式通过时的通行能力。在通行能力的理论分析过程中，通常以时间度量的车头时距t h和空间距离度量的车头间距s h为基础，推导通行能力的理论分析模型。其计算公式为： 或 1000 = s V N h 式中： N——一条车道的理论通行能力（辆/h）； t h——饱和连续车流的平均车头时距（s）； V——行驶车速（km/h） s h——连续车流的车头间距（m）。 我国对一条车道的通行能力进行了专门研究，在《城市道路工程设计规范 CJJ37-2012》中建议的一条车道的基本通行能力和设计通行能力的规定如下表所示。 表4.2.2 快速路基本路段一条车道的通行能力
道路饱与度计算方法研究 摘要:道路饱与度就是研究与分析道路变通服务水平的重要指标,但目前人们仍比较简单地用V／C来计算饱与度,未能根据各类不同道路的标准进行计算,尤其就是公路与城市道路,其计算方法并不一致,、应根据不同的情况,采用不同的方法进行计算。 0 引言 饱与度的计算主要应考虑两点:一就是交通量,二就是通行能力。前者的数据一般就是通过交通调查数据经过计算获得,后者的计算则相对较为复杂。由于城市道路与公路的通行能力计算方法不同,有必要分开讨论。本文将在介绍道路分类的基础上,对不同类型道路的通行能力及饱与度算法作一探讨。 1 道路分类 我国道路按照使用特点的不同,可分为城市道路、公路、厂矿道路、林区道路与乡村道路。目前除公路与城市道路有准确的等级划分标准外,对林区道路、厂矿道路与乡村道路一般不再进行等级划分。 1、1 城市道路 城市道路就是指在城市范围内具有一定技术条件与设施的道路,不包括街坊内部道路。城市道路与公路分界线为城市规划区的边线。根据道路在城市道路系统中的地位、作用、交通功能以及对沿线建筑物的服务功能.一般将城市道路分为四类:快速路、主干路、次干路及支路。具体分级标准参见《城市道路设计规范》等相关规范。 1、2 公路
公路就是连接各城市、城市与乡村、乡村与厂矿地区的道路。根据交通量、公路使用任务与性质,一般将公路分为高速公路、一级公路、二级公路、三级公路、四级公路五个等级。具体分级标准参见《公路工程技术标准》等相关规范。 2 饱与度定义及影响因素 2、1 饱与度 道路饱与度就是反映道路服务水平的重要指标之一, 其计算公式即为人们常说的V／C,其中V为最大交通量,C为最大通行能力。饱与度值越高,代表道路服务水平越低。由于道路服务水平、拥挤程度受多方面因素的制约,实际中因难以考虑多方面因素,常以饱与度数值作为评价服务水平的主要指标。美国的《通行能力手册》将道路的服务水平根据饱与度等指标的不同分为六级(具体分级标准可参考该手册,此处从略).我国则一般根据饱与度值将道路拥挤程度、服务水平分为如下四级: 一级服务水平:道路交通顺畅、服务水平好,V／C介于0至0、6之间; 二级服务水平:道路稍有拥堵,服务水平较高,V／C介于0、6至0、8之间; 三级服务水平:道路拥堵,服务水平较差,V／C介于0、8至1、0之间; 四级服务水平:V／C>1、0,道路严重拥堵,服务水平极差。 2、2 影响因素 饱与度的大小取决于道路的车流量与通行能力,此外,影响饱与度
第二节道路通行能力 第３．２．１条路段通行能力分为可能通行能力与设计通行能力。 在城市一般道路与一般交通的条件下，并在不受平面交叉口影响时，一条机动车车道的可能通行能力按下式计算： Ｎｐ＝３６００/ｔｉ（３．２．１-１） /ｈ）； 式中Ｎｐ——一条机动车车道的路段可能通行能力（ｐｃｕｔｉ—— 连续车流平均车头间隔时间（ｓ/ｐｃｕ）。 当本市没有ｔｉ的观测值时，可能通行能力可采用表３．２．１-１的数值。 不受平面交叉口影响的机动车车道设计通行能力计算公式如下： Ｎｍ＝αｃ·Ｎｐ（３．２．１-２） 式中Ｎｍ——一条机动车车道的设计通行能力（ｐｃｕ/ｈ）； αｃ——机动车道通行能力的道路分类系数，见表３．２．１-２。 受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。 第３．２．２条一条自行车车道宽１ｍ。不受平面交叉口影响时，一条自行车车道的路段 可能通行能力按下公式计算： Ｎｐｂ＝３６００Ｎｂｔ/（ｔｆ（ωｐｂ-０．５））（３．２．２-１）
式中Ｎｐｂ——一条自行车车道的路段可能通行能力（ｖｅｈ/（ｈ·ｍ））；ｔｆ——连续车流通过观测断面的时间段（Ｓ）； Ｎｂｔ——在ｔｆ时间段内通过观测断面的自行车辆数（ｖｅｈ）； ωｐｂ——自行车车道路面宽度（ｍ）。 路段可能通行能力推荐值，有分隔设施时为２１００ｖｅｈ隔设施 时为１８００ｖｅｈ/（ｈ·ｍ）。 /（ｈ·ｍ）；无分 不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算： Ｎｂ＝αｂ·Ｎｐｂ（３．２．２-２） 式中Ｎｂ——一条自行车车道的路段设计通行能力（ｖｅｈαｂ—— 自行车道的道路分类系数，见表３．２．２。 /（ｈ·ｍ））； 受平面交叉口影响一条自行车车道的路段设计通行能力，设有分隔设施时，推荐值为１０００～１２００ｖｅｈ/（ｈ·ｍ）；以路面标线划分机动车道与非机动车道时，推荐值为８００～１０００ｖｅｈ/（ｈ·ｍ）。自行车交通量大的城市采用大值，小的采用小值。 第３．２．３条信号灯管制十字形交叉口的设计通行能力按停止线法计算。 十字形交叉口的设计通行能力为各进口道设计通行能力之和。 进口道设计通行能力为各车道设计通行能力之和。 一、各种直行车道的设计通行能力。 １．直行车道设计通行能力应按下式计算： Ｎｓ＝３６００ψｓ（（ｔｇ-ｔ１）/ｔｉｓ＋１）/ｔｃ（３．２．３-１） 式中Ｎｓ——一条直行车道的设计通行能力（ｐｃｕ ｔｃ——信号周期（ｓ）； ｔｇ——信号周期内的绿灯时间（ｓ）； /ｈ）； ｔ１——变为绿灯后第一辆车启动并通过停止线的时间（ｓ），可采用２．３ｓ；ｔｉｓ——直行或右行车辆通过停止线的平均间隔时间（ｓ/ｐｃｕ）； ψｓ——直行车道通行能力折减系数，可采用０．９。
道路通行能力的计算方法 土木073班陈雷 200711003227 摘要:探讨道路路段的通行能力和交叉口的通行能力的计算方法;并提出了道路通行能力有待进一步研究的若干问题。 关键词: 通行能力;计算方法;交通规则;交通管理。 道路通行能力是指在特定的交通条件、道路条件及人为度量标准下单位时间能通过的最大交通量。在道路建设和管理过程中,如何确定道路建设的合理规模及建设时间,如何科学地进行公路网规划、项目可行性研究、道路设计以及道路建设后评价,如何知道道路网的最优管理模式,都需要以道路通行能力系统研究的成果为依据。本文对道路与交叉口的通行能力计算方法进行简单的探讨。 一、道路路段通行能力 1、基本通行能力 基本通行能力是指道路与交通处于理想情况下,每一条车道(或每一条道路) 在单位时间内能够通过的最大交通量。 65 m , 路旁的侧向余宽作为理想的道路条件,主要是车道宽度应不小于3. 不小于1.75 m , 纵坡平缓并有开阔的视野、良好的平面线形和路面状况。作为交通的理想条件, 主要是车辆组成单一的标准车型汽车, 在一条车道上以相同的速度,连续不断的行驶,各车辆之间保持与车速相适应的最小车头间隔, 且无任何方向的干扰。 在这样的情况下建立的车流计算模式所得出的最大交通量,即基本通行能力,其公式如下:
其中: v ———行车速度(km/ h) ; t0车头最小时距(s) ; l0 ———车头最 小间隔(m) ; lc ———车辆平均长度(m) ; la ———车辆间的安全间距(m) ; lz ———车辆的制动距离(m) ; lf ———司机在反应时间内车辆行驶的距离(m) ; l0 = lf + lz + la + lc。 2、可能通行能力 计算可能通行能力Nk 是以基本通行能力为基础考虑到实际的道路和交通 确定其修正系数,再以此修正系数乘以前述的基本通行能力,即得实际道状况, 路、交通与一定环境条件下的可能通行能力。影响通行能力不同因素的修正 系数为: 1)道路条件影响通行能力的因素很多, 一般考虑影响大的因素, 其修正系数 有: ?车道宽度修正系数γ1 ; ?侧向净空的修正系数γ2 ; ?纵坡度修正系数 γ3 ; ?视距不足修正系数γ4 ; ?沿途条件修正系数γ5 。 2) 交通条件的修正主要是指车辆的组成, 特别是混合交通情况下, 车辆类型 众多, 大小不一, 占用道路面积不同,性能不同, 速度不同, 相互干扰大, 严重地 影响了道路的通行能力。一般记交通条件修正系数为γ6 。 于是,道路路段的可能通行能力为 Nk = Nmaxγ1γ2γ3γ4γ5γ6 (辆/ h) 3、实际通行能力 实际通行能力Ns 通常可作为道路规划和设计的依据。只要确定道路的可能通 行能力,再乘以给定服务水平的服务交通量与通行能力之比,就得到实际通行能力, 即 Ns = Nk ×服务交通量?通行能力(辆/ h) 。 二、平面交叉口的通行能力
第八章二、三级公路 目录 第八章二、三级公路 (1) 8.1 一般规定 (1) 8.1.1 运行特性 (1) 8.1.2 基准条件 (2) 8.1.3 通行能力影响因素 (3) 8.2 分析方法 (5) 8.2.1 通行能力分析流程 (5) 8.2.2 计算公式及参数 (6) 8.3 分析步骤 (11) 8.3.1 规划、设计阶段的通行能力分析 (11) 8.3.2 运行状况分析 (14) 8.3.3 特定纵坡路段分析方法 (17) 8.4 分析计算表 (20) 附录8-I 横向干扰等级分析方法 (24)
第八章二、三级公路 第八章二、三级公路 8.1 一般规定 本章介绍的方法可用于分析二、三级公路的通行能力、服务水平，以及道路、交通对二三级公路通行能力的影响。 二、三级公路是我国公路网中最普遍的一种公路形式，是供车辆分向、分车道 行驶，行车道数量为2的公路。由于我国地形条件复杂，因地形、地物不同而使二、 三级公路的基本横断面形式存在较大差异，参见表8-1。 表8-1 二、三级公路典型横断面几何数据 8.1.1 运行特性 不同于其他公路形式，二、三级公路是供车辆分向、分车道行驶的，因此它具 有如下运行特性： 1）双车道公路中任一方向的车辆在行驶过程中，不仅受到同向车辆的制约，还受到对向车流的影响。由于在二、三级公路上行驶车辆的超车行为必须在对 向车道上完成，因此，车辆只能在对向车道有足够的超车视距时才能有变换 车道和超车的可能，否则，只能继续保持被动跟驰行驶的状态。 2）由于我国机动车性能差别显著，在交通量不大的路段，超车需求经常出现，且随着交通量的增加而增加。所以，二、三级公路上的交通流一个方向上的 正常车流会受另一个方向上车流的影响，这与其他非间断交通流是不同的， 表现出独有的交通流特性。 3）路肩形式多样：从全国范围看，由于各地的地形不同，交通量也不同，使路肩宽度和路肩硬化程度的差异性较大。路肩宽度从0.5~2.25m，而有些土路
公路通行能力手册2000第一章引言 目录 1 概述 (2) 编写手册的目的 (2) 手册的内容 (2) 手册的使用 (2) 公制版和美国通用制版的惯例版本 (3) 北美和国际的应用 (3) 在线手册 (3) 计算软件 (4) 2 手册的历史 (4) 3 HCM2000 的新内容 (5) 第一部分：概述 (5) 第二部分：概念 (7) 第三部分：分析方法 (7) 城市道路 (7) 信号交叉口 (7) 无信号交叉口 (7) 行人 (7) 自行车 (7) 双车道公路 (8)
多车道公路 (8) 高速公路设施 (8) 高速公路基本路段 (8) 高速公路交织区 (8) 匝道和匝道联接点 (8) 立体交叉匝道 (8) 公共交通 (8) 第四篇：交通走廊和区域分析 (8) 第五篇：仿真和其他模型 (8) 4 HCM2000 的研究基础 (8) 5 参考文献 (9) 图表目录 表 1-1 HCM1985 版本：编制和修订 (4) 表 1-2 HCM 2000的编制 (5) 表 1-3 相关研究项目 (9)
1概述 编写手册的目的 道路通行能力手册 (简称 HCM) 给交通从业人员和研究人员提供一套统一的公路和街道设施服务质量的评价评方法。 HCM 不是为了各种交通设施、系统、区域、环境制定有关期望的和恰当的服务质量的政策，而是为了对确定交通设施的规模，为 了确保从业人员接触到最新研究的成果和提出典型的问题，进而提供一套合乎逻辑 的分析方法。第四版 HCM 目的是为给出一个系统的、协调一致的基本原则，通过其评价地面交通系统中各种设施的通行能力和服务质量，评价一系列设施组成的系统 的通行能力和服务质量，评价多个交通设施的组合体的通行能力和服务质量。本手册是一本主要的原始文献，它汇集了通行能力和服务水平等方面的研究成果，阐述了分析各种街道、公路、行人和自行车交通设施运行状况的方法。目前，交通研究 委员会（ TRB）正在编写一部辅助补充性手册，即公交通行能力和服务质量手册。 这部手册将从使用者和经营者两个角度阐述分析公交服务水平的方法。 手册的内容 手册分为5 个部分。第一部分介绍了与通行能力和服务水平有关的交通流特性，探讨通行能力与服务水平的应用，说明如何利用手册进行决策。第一部分还有术 语和符号汇编。第二部分是介绍基本概念，第二部分为第三部分阐述的分析工作 提供了预估的默认值。第三部分给出了评价道路、自行车、行人、公交设施等的 运行状况、以及对通行能力和服务水平具体的分析方法。 手册的第四部分叙述了分析交通走廊、地区和多种设施运营的框架，其目的是为便于分析人员评价多个交通设施。在某些情况下，手册提供了具体的计算方法； 在另一些情况下，手册仅是提供一个非常大概的设施的分析方法。第五部分主要 介绍了几种模型的背景资料和信息，这些模型适用于分析大系统的或更复杂的通行 能力和服务水平。 更多的信息，可以从互联网https://www.doczj.com/doc/0810036936.html,/trb/hcm获得。 手册的使用
