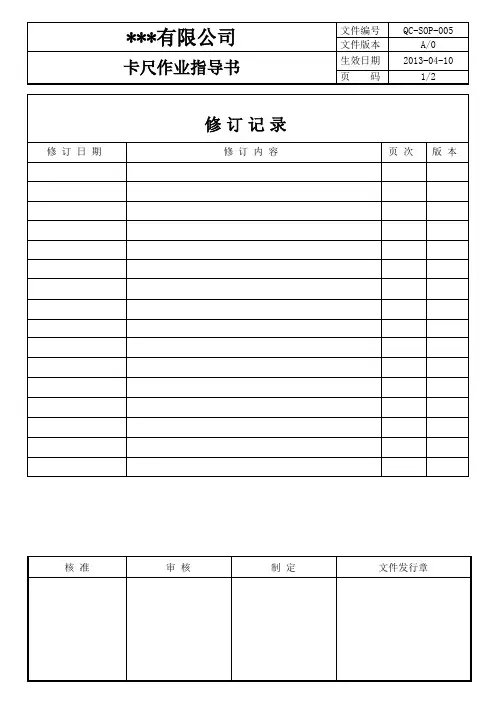

文件修订记录
1.0目的
确保本公司卡尺的正确使用，以保证测量结果的准确与可信度
2.0 适用范围
适用本公司对产品测量结果作主要检验与判定的卡尺的使用
3.0 定义
无
4.0 职责
4.1品质部计量人员负责本公司卡尺的登录、管理及校正与检定工作；
4.2使用部门负责卡尺的日常维护及保养。
5.0 作业内容
5.1外观检查：
卡尺做外观检验，测量面是否干净，污渍，锈迹，批锋等，对仪器进行清洁、维护；
检查机身各固定部位是否有松动，活动部位运行是否平稳，平滑
5.2调整零位，或指针式则使指针对准零点；
5.3将待测物品置于卡尺外径量爪两测量面之间,轻推卡尺活动部分，至待测物品不能
自由松脱
5.4注意事项
使用卡尺时,需戴上手套,以保护卡尺。
6.0 相关文件
无
7.0相关表单
无
8.0流程图
无
卡尺内校作业指导书 LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】
卡尺内校作业指导书 1.目的 确保校准结果的准确性，使校准作业规范化。 2.范围 本标准适用于本公司现有各种类型之卡尺，包括高度尺、游标卡尺、带表卡尺。电子数显卡尺。 3.定义 无 4.权责 卡尺保管人：负责所属卡尺维护和保养。 品保部：卡尺专用量块的维护和保养。 校验人：卡尺内校结果的记录和校验标识标签的确认。 5.作业流程图： 略 6. 作业内容说明： 卡尺结构：（见下页） 游标卡尺结构如下图所示。
6.1.2 电子数显卡尺结果如下图所示。 6.1.3 带表卡尺结构如下图所示。 6.1.4 电子数显深度卡尺结构如下图所示。
校准基准：标准量块（外校合格的标准件）。 校准环境及周期：温度20+/-5℃、湿度≤80%RH，静置2小时以上，校准周期为半年。 校准步骤： 6.4.1 校准前： ①目测尺身、量爪、深度测量杆是否有弯曲变形； ②检验游尺与本尺全程滑动时是否顺畅； ③归零后，目测观察内外径的测量面是否完全密合； ④检查深度测量杆的磨损状况； ⑤检查影响测量内外径的测量面是否完全密合 ⑥紧固螺丝的作用是否有效； ⑦带表卡尺需检查卡尺指针运动是否平稳、灵活。 ⑧电子数显类卡尺需检验数字显示是否平稳、灵敏。 6.4.2 校验中： ①将适当的标准量块（外校合格的标准件）放在平台上对卡尺进行校正； ② 0-150mm测量范围内的卡尺，其校正件受检点为：、、，每点校正两次，取平均值； ③150-300mm测量范围内的卡尺，其校正件受检点为：、、，每点校正两次，取平均值； ④300mm以上测量范围内的卡尺，其校正件受检点为：10mm、20mm、、、、，每点校正 两次，取平均值； ⑤选择20mm深的标准量块，对卡尺深度进行校验； ⑥选择合适内径物，用多把卡尺进行对比； ⑦取用标准量块时，须戴好手套，并小心不可将其掉落地上； ⑧将量测读数值减去标准量块值即为误差值。 6.4.3 校验后： ①如果测量误差过大，不调整时或维修时应暂停使用，无法维修者作报废处理； ②标准量块使用完毕后，须擦拭干净，并喷上防锈油，放回固定位置保存。 6.4.4 判定标准： ①校验合格后，贴上校验合格标签； ②校验不合格时，依实际情况定为暂停使用，严重者作报废处理； ③将校验结果登录在《量测仪器内校报告书》上并归档保存。
1. 目的 为了确保通用卡尺处于良好的运行状态，确保其寿命和精密度，防止损坏，特制订此作业说明。 2. 适用范围 适应于公司卡尺（数显卡尺、带表卡尺）管理与校准。 3. 术语和定义 通用卡尺：是用来测量外尺寸和内尺寸、盲孔、阶梯形孔及凹槽等相关尺寸的量具。 4. 职责与权限 量校员：负责按量仪校准计划按时实施校准。 仪器使用人员：按文件规定使用保养。 5. 输入信息 无 6.输出信息 各登记表及内校记录 7. 工作说明 使用要点 卡尺表面应镀层均匀、标尺标记应清晰，表蒙透明清洁，不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目视可见的断线或粗细不匀等以及影响外观质量的其他缺陷； 卡尺上必须有制造厂名或商标、标志、分度值和出厂编号； 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷； 尺框沿尺身移动应手感平稳，不应有阻滞或松动现象，数显应清晰、完整，无黑斑和闪跳现象，各按钮功能稳定、工作可靠； 紧固螺钉的作用应可靠，微动装置的空程，新制造的应不超过1/4转，使用中和修理后的应不超过1/2转； 卡尺在使用前，使用者应先检查卡尺外表有没有明显的变形、缺角、碰伤、生锈、螺丝松动、以及校准合格证的有效期是否失效等异常现象（如有应立即交到仪校员校准排除异常方可使用），其次检查刻度清晰，指 针能正确归零将其归零，不能归零时应作适当调整后方可进行测量。测量前应先把量爪和被测工件表 面的灰尘、油污等擦干净，以免碰伤游标卡尺量爪面和影响测量精度，同时检查各部位的相互作用。 如尺框和微动装置移动是否灵活,如是数显卡尺，应确认数显卡尺电池电量是否充足（当数显数字不完 整应立即更换电池），以及紧固螺钉是否能起作用等。 使用时，要掌握好测量面与工作表面接触时的压力，既不能太大，也不能太小，在测量面与工件快要接触时，有
游标卡尺作业指导书 1 目的 为保证本公司使用卡尺的测量准确度,实现量值统一与溯源,规范卡尺的校准程序,特制定本作业指导书。 2 适用范围 本指导书适用于AML内测量范围≤500mm的卡尺。 3 计量标准 经外校合格的量块,外径千分尺及配套装置。 4 校准条件 温度: 22±3oC;相对湿度: 10%RH～70%RH。 5 校准周期 三个月 6 校准过程及方法（参照国标 JJG30-2002) 准备 校准前,先清洁量具,卡尺、量块及千分尺应平衡温度1~2小时。 外观检查 6.2.1 卡尺表面应镀层均匀,标尺标记应清晰,表蒙透明清洁。不应有锈蚀,碰伤,毛刺,镀层脱落及 明显划痕,无目力可见的断线或粗细不均等影响测量准确性和读数准确性的外观质量其他缺陷。 6.2.2 卡尺上的标识完整:制造商,CMC及序列号等。 各部分相互作用 6.3.1 尺框在尺身上顺畅地滑动, 无阻碍。 6.3.2 制动螺丝作用可靠。 6.3.3 尺框与尺身配合良好, 无明显间隙。 内爪的示值误差. 两个外量爪及两个内量爪能很好地并拢, 游标上的第一刻线及最后一刻线均能与尺身上的相应刻线对齐。 放一个10mm的量块在卡尺的外量爪中间, 锁紧制动螺丝,量块可以移动但不会掉下来, 在此时沿着卡尺身方向测量两个内量爪之间的距离,测量三个点, 其中有最大偏差的读数即为测10mm
量块时的误差值,最大误差不超过±, 最大与最小值之差为内量爪的平行度,不可以超过下表规定。 测量范围(mm) 内量爪平行度 0-150 0-200 0-300 外量爪的示值误差 用外量爪测量量块, 记录卡尺上的示值。 下表列出了外量爪的测量点及允许测量误差: 卡尺类型测量范围(mm) 分度值(mm) 允许误差(mm) 测量点(mm) 数显式 0-150 ± 10 20 0-200 ± 20 0-300 ± 243 游标式 表盘式 0-150 ± 10 20 0-200 ± 20 0-300 ± 243 0-500 ± 75 150 250 468 对于每一测量点,用外卡测量时应使用两个位置,靠内的位置及靠外的位置;用内爪测量时使用中间位置2.(图见下页) 深度尺校准 深度标尺, 检查20mm处的深度值.将20mm的量块放在一级平台上, 用尺身端部与量块接触, 滑动深度标尺与平台面接触, 卡尺的示值误差不能超过下面中的列出值: 卡尺类型测量范围(mm) 分度值(mm) 允许误差 (mm) 数显式 0-150 ± 0-200 ± 0-300 ± 游标式 表盘式 0-150 ± 0-200 ± 0-300 ± 7、结论 校准结果在合格范围内,卡尺为合格,贴上合格标贴并填写校准报告,否则为不合格,不合格根据其实际情况做出维修和报废处理,维修后须再做校准。
游标卡尺作业指导书 目录 1 目的 (1) 2 适用范围 (1) 3 术语与定义 (1) 4 职责和权限 (2) 5 程序 (2) 5.1注意事项 (2) 5.1.1 人身安全及防护 (2) 5.1.2 使用注意事项 (2) 5.1.3 应用失准验证 (2) 5.2使用方法 (2) 5.2.1 使用前处理 (3) 5.2.2 测量方法 (3) 5.2.3 读数方法 (4) 5.3维护与保养 (5) 6 相关文件 (5) 7 记录表样 (5)
1 目的 让操作人员在使用游标卡尺或数显卡尺时能规范操作步骤,减少测量误差，以避免由于操作不当引起的品质事故或仪器损坏。 2 适用范围 0-200mm 游标卡尺，0-200mm 数显卡尺，0-300mm 数显卡尺及同类型游标卡尺的测量，使用等。 3 术语与定义 图3-1 数显卡尺外观示意图 图3-2 数显卡尺结构组成示意图 术语与定义如下： 1）内爪：测量内尺寸。 2）外爪：测量外尺寸。 3）高度差测定面：测量有台阶状的尺寸。 4）深度尺：测量深度尺寸。 4 1 5 11 7 8 9 6 10 1 2 2 3 13
5）滑尺：沿主尺滑动的装置。 6）主尺：读取所测值的整数部分。 7）滑尺固定螺丝：固定滑尺。 8）LCD显示窗：直接在LCD窗口读取值。 9）电池盖：保护电池，防止漏电。 10）ON/OFF：开关键。 11）mm/inch ：共英制切换。 12）ZERO/ABS ：清零，绝对测定值。 13）微调螺钉：进行测量时的微型调整。 图3-3 数显卡尺外观示意图 4 职责和权限 4.1质量部负责数显卡尺，游标卡尺发放、校验、测试、问题处理。 4.2借用人员负责数显卡尺，游标卡尺日常维护，保养，使用。 5 程序 5.1 注意事项 5.1.1 人身安全及防护 避免卡尺尖端划伤自己及他人。 5.1.2 使用注意事项 5.1.2.1 数显卡尺使用前必须手动清零。 5.1.2.2 使用过程中需轻拿轻放，不得敲打，剧烈摇晃，震动等。 5.1.3 应用失准验证 数显卡尺使用之前确认清零功能是否正常，重复测量数值是否存在明显误差。。 5.2 使用方法
游标卡尺操作指导书—范文 1 目的： 能够熟练地对卡尺各部位进行测量，从而熟练掌握和使用卡尺，使得数据更精确。 2 范围： 此文件适用于所有卡尺 3 定义： 帶表卡尺是通過机械传动系統，將两測量爪相对移动转变为指示針的回转运动，並借助尺身刻度和指示表，對两測量爪相对移动所分隔的距离進行读数的一种长度測量工具 4 权责：品质部：负责监督实施操作及日常维护、点检。 5 检验条件： 温度：25士3C湿度：40-75%RH 6卡尺的使用: 6.1 结构认识（带表卡尺） 6.1.1 带表卡尺使用前注意要点
1）卡尺使用前要确认卡尺是否在校验有效期限内及卡尺外观是否有破损；2）松开尺框上的紧固螺母，将尺框平稳拉开，用布将测量面、导向面擦拭干净，并确认其滑动是否顺畅、平稳、灵活，不可有时紧时松或卡滞现象；3）卡尺校零：移动尺框, 使得两外侧测量面相接触，此时表针应与表盘上方的“ 0”刻度线重合。如未重合，则松开表盘固紧螺母，（如下图所示） 4）使用前要确认卡尺测量面不可有缝隙：将卡尺测量面轻轻合拢, 然后对着日光灯观察, 如不透光或有朦胧蓝光，则可以使用，如果出现白光或七彩光，则证明卡尺间隙过大，不可使用。 6.2 结构认识（数显卡尺） 6.2.1 数显卡尺使用前注意要点 1）擦干尺身保护膜表面（见注意事项），清洁各测量面； 2）按开关键（ON/OFF）打开电源； 3）按公英制转换键（inch/mm ）选择所需单位制； 4）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常； 5）移动尺框，使两外测量面手感接触后按置零键（ZERO）置零，即可进行正常测量。 7 测量方法： 1）测量外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置 2）测量沟槽时：应当用量爪的平面测量刃进行测量，尽量避免用端部测量刃和刀口形量爪去测量外尺寸。而对于圆弧形沟槽尺寸，则应当用刃口形
高度卡尺校准作业指导书 1、适用范围 本程序适用于公司高度卡尺的校准。 2、依据 JJG31-1999《高度卡尺检定规程》 3、设备 四等量块、1级平板 4、技术要求 4.1外观 4.1.1高度卡尺表面应镀层均匀，标尺标记应清晰，表蒙透明清洁，不应有锈蚀，碰伤，毛刺，镀层脱落及明显划痕，无目力可见的断线或粗细不匀等以及影响外观质量的其它缺陷。 4.1.2高度卡尺上必须有制造厂名或商标，⑴?标志，分度值和出厂编号。 4.1.3使用中和修理后的高度卡尺，允许有不影响使用准确度的外观缺陷。 4.2各部分相互作用 4.2.1尺框沿尺身移动应手感平稳，不应有阻滞或松动现象。数字显示应清晰，完整，无黑斑和闪跳现象。各按钮功能稳定，工作可靠。 4.2.2紧固螺钉的作用应可靠。微动装置的空程，新制造的应不超过1/4转，使用中和修理 后的应不超过1/2转。 4.3量爪测量面和底座工作面的平面度，应满足下表的规定（单位：mrh 4.4示值变动性：游标尺或圆标尺不超过分度值的1/2。数字显示器的高度尺不超过 0.01mm 4.5显示值稳定性 1h内不超过0.01mm 4.6示值误差应符合下表的规定（单位：mr）i；
5、校准过程 5.1做好高度卡尺校准的准备工作。 5.2将被检卡尺及量块等校准用设备同时置于平板或木桌上，平衡、温度、时间参照 JJG31-1999《高度卡尺检定规程》2.2的规定，并且温度在（20 ± 5）C内，湿度不超过80%。 5.3各部分相互作用 目检观察和手动试验. 5.5测量面的平面度 参照JJG31-1999《高度卡尺检定规程》中3.7.2条款的规定. 5.5示值变动性 在相同条件下，移动尺框，在任意位置上，使量爪测量面与量块或平板重复接触10次并读数。示值变动性以最大、最小读数差确定。 5.6数字显示器的示值稳定性 在测量范围内的任意位置紧固尺框，观察1h内显示值的变化。 5.7示值误差 用3级或六等量块检定。受检点的分布：20,50,100 ;根据实际使用情况可以适当增加受检点位。检定时，量爪应处于允许伸出的最大长度位置，每一受检点应在量爪的里端和外端两位置检定，量块工作面长边和量爪测量面长边应垂直。对划线量爪，只在一个位置上检定，具体参照JJG31-1999《高度卡尺检定规程》。 示值误差的检定应在螺钉紧固和松开两种状态下进行。无论尺框紧固与否，量爪测量面与量块表面接触应能正常滑动。接触时，有微动装置的应使用微动装置。各点示值误差以该点读数值与量块尺寸之差确定。 6注意事项 6.1在使用量块时，应避免手直接接触量块，防止因手过热导致量块长度失真，及手汗导致量块 生锈、腐蚀。 6.2 量块使用完毕 ,应檫洗干净 ,涂上防锈油,存放于干燥器中 7 原始记录 7.1 数显高度卡尺校准原始记录见《高度卡尺校准记录》。
1.目的 建立通用卡尺校准作业指导书,规范通用卡尺的校准方法,減少人为误差,提高量測准确度.本校准程序可供本实验室相关人員,对于通用卡尺类之校准方法及步骤,作参考遵循依据.另可供本实验室新进人員教育训练,及提升技术能力. 2.适用范围 本程序适用于符合下列条件的游标卡尺、帶表卡尺、数显卡尺： 本作业指导书规定的基本要求,如客戶有特殊要求,可作适当增刪. 3.环境设备条件和校准項目 3.1环境条件 3.1.1环境溫度:20±2℃. 3.1.2相对湿度:40%-60%R.H. 3.1.3无影响仪器正常工作的电磁场和机械振动. 3.2校准项目 3.2.1外观及各部分相互作用; 3.2.2測量面的平面度; 3.2.3圆弧內量爪的基本尺寸; 3.2.4圆弧內量爪的平行度; 3.2.5刀口內量爪的基本尺寸; 3.2.6刀口內量爪的平行度; 3.2.7零值误差;
3.2.8示值变动性: 3.2.9数字显示器的示值稳定性; 3.2.10深度示值误差; 3.2.11示值误差; 3.3校准用设备 3.4校准方法 直接量測法:用待校准卡尺直接量測标准量块. 4.校准程序 4.1外观及各部分相互作用检查 4.1.1目力观察卡尺表面有无锈蚀、碰伤、毛刺等明显划痕，标尺标记是否清 晰，表蒙是否清洁，以及有无其它影响外观质量的缺陷。 4.1.2尺框沿尺身移动是否手感平稳，有无阻滯和松动现象；数字显示是否清 晰、完整；各按鈕及螺钉功能是否稳定、工作可靠。 4.2校准前准备 4.2.1 用99.5%的酒精(配合无尘紙)清洁待校件工作測量面.
4.2.2 将待校件和使用标准件放于平台上恒溫(在以上标准溫度下)2个小时以上. 4.2.3 校准点分布表: 4.3 測量面的平面度 4.3.1 用刀口直尺在外量爪測量面的长边,短边和对角线的位置上进行光隙法 測量,其平面度根据各方位的间隙情況确定. 4.3.2 用刀口直尺在深度測量面(帶深度測量杆)的长边,短边和对角线的位置 上进行光隙法測量,其平面度根据各方位的间隙确定. 4.4 圆弧內量爪的基本尺寸和平行度 4.4.1 闭合待校卡尺外量爪,用外径千分尺在內量爪距外端2mm处开始測量內 量爪平于尺身的內量爪尺寸(全內量爪范围). 4.4.2 內量爪尺寸偏差以測量值与基本尺寸之差來确定. 4.4.3 內量爪平行度以其全长范围的量測最大值与最小值之差工來确定. 4.5 刀口內量爪的基本尺寸和平行度 4.5.1 将尺寸为10mm的量块平持于两外测量爪测量面之间,紧固螺钉,以量 块能在量爪面间滑动面不脱落为准.用外径千分尺沿刀口内量爪在 平行于尺身方向测量,外径千分尺读值记Xi(mm为单位). 4.5.2 刀口內量爪尺寸偏差 △R = Ximax – 10 4.5.3 刀口內量爪平行度
游标卡尺期间核查作业指导书 1 目的 规范游标卡尺期间核查的执行，确保仪器的正常运行和检测数据的准确可靠。 2 范围 适用于本实验室游标卡尺的期间核查。 3 职责 本实验室仪器设备授权操作人员、仪器设备管理员。 4 引用文件 游标卡尺说明书、JJG 30-2002《游标卡尺检定规程》等。 5期间核查操作方法 ●根据被检游标量具的量程选取相应的量块，检查量块证书是否在有效期内。 ●观察检定室内温、湿度是否达到检定规程的要求即（20±3）℃。应 ●用量块检定示值时，用力须适当，防止量块工作面挤伤或量块脱落。 用4等或5等量块采用直接测量原理对游标类量具进行核查。移动尺框，使游标卡尺量爪两外测量面接触。将基准面与平板接触，移动尺身，使测量面与平板接触。分别测量6 次，记录数据，求出平均值、示值误差值。 6 期间核查评价 示值误差应不超过JJG 30-2002《游标卡尺检定规程》4.9的要求 7 核查结果处理 ( 1) 核查结果符合以上要求，表明其性能能够满足要求，可以继续投入使用，
并将结果通知仪器设备授权操作人员、仪器设备管理员。 ( 2) 当通过期间核查发现测量设备性能超出预期使用要求时，首先，应立即停止使用并进行维修，在重新检定或校准表明其性能能满足要求后方可投入使用; 其次，应立即采取适当的方法或措施，对上次核查后开展的检定、校准、检测工作进行追溯，以尽可能减少和降低设备失准而造成的风险，有效地维护实验室和顾客的利益。 ( 3) 期间核查工作完毕应及时填写《期间核查记录表》，并将核查记录、确认表存档。 5. 6 相关支持性文件 ( 1) 期间核查计划 ( 2) 期间核查记录 ( 3) 期间核查结果确认表
游标卡尺检定作业指导书
游标卡尺检定作业指导书 1 范围 本作业指导书规定了通用游标卡尺、高度游标卡尺的检定，适用于使用中和修理后的分度值为0.02、0.05和0.10ｍｍ，测量范围上限至1000ｍｍ的通用游标卡尺、高度卡尺的首次检定、后续检定和使用中检验。 2 引用文献 JJG 30-2002 中华人民共和国国家计量检定规程（通用卡尺） JJG31-1999 中华人民共和国国家计量检定规程（高度卡尺） 3检定条件 3.1检定室内温度：20±5℃ 3.2检定室内湿度：≤80%RH 4检定方法和技术要求 4.1 外观检查 4.1.1检查方法：用专用擦布擦试卡尺表面，保持表面清洁、无油污，目力观察卡尺。 4.1.2在卡尺的表面上不应有碰伤、锈鉵或其他缺陷； 4.1.3游标刻线和数字应清晰、均匀，不应有脱色现象，游标刻线应刻到斜面下边缘； 4.1.4卡尺上应刻有制造厂名或商标、出厂编号和分度值。
4.1.5 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。 4.2各部分相互作用检查 4.2.1检查方法：目测和手动检查 4.2.2轻轻移动尺框，尺框沿尺身移动应手感平稳，不应有阻滞或松动现象；4.2.3旋动各紧固螺钉，紧固螺钉的作用应可靠； 4.2.4移动深度尺杆，深度尺不允许有窜动，尺身或尺框的配合间隙引起的外量爪不错位。 4.3各部分相对位置检定 4.3.1目力观察或用2级塞尺进行比较检定； 4.3.2游标尺标记表面棱边至主标尺标记表面的距离应不大于0.3ｍｍ； 4.4测量面的表面粗糙度检定 用表面粗糙度比较样块对游标尺量爪的测量面和底座工作面的粗糙度进行比较检定。 4.5外量爪测量面的平面度检定 对于分度值为0.02ｍｍ的卡尺，用0级样板直尺以光隙法检定，必要时，可以用2级平面平晶检定，用平面平晶检定时，在整个测量面上应呈现任意形状的干涉带。 4.6外量爪两测量面的间隙检定 移动尺框，使两量爪测量面至手感接触，观察两量爪测量面间的间隙，以光隙法检定，这一检定应分别在尺框紧固和松开的两种状态下各测量一次。 4.7圆弧内量爪的尺寸和平行度检定 用1级千分尺沿卡尺量爪在平行尺身的方向上测量。在其它方向上测量时，所测量之偏差应不超过ｂ值的上偏差，检定是在尺框紧固与松开的两种状态下
游标卡尺的使用作业指导书 1、游标卡尺 利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。游标卡尺（简称卡尺）。游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。 游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。 （1）面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。 （2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。 （3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。 紧固螺钉 尺框 游标刀口外测量爪 尺身 内外测量爪图1-2微动装置 紧固螺钉 尺框 游标尺身 内外测量爪图1-1 微动装置
（4）标卡尺读数原理与读数方法 为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来（图中箭头所指刻线），而比1mm 小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm ），二者之和被测尺寸是30.7mm ，这是游标测量器具的共同特点。由此可见，游标卡尺的读数， 图1-4：游标卡尺测量尺寸 游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即 刀口内测量爪 尺身尺框 紧固螺钉 游标深度尺 外测量爪图1-3
粗集料针片状颗粒含量试验游标卡尺法作业指导书 1 目的与适用范围 1.1 本方法适用于测定粗集料的针状及片状颗粒含量，以百分率计。 1.2 本方法测定的针片状颗粒，是指用游标卡尺测定的粗集料颗粒的最大长度（或宽度）方向与最小厚度（或直径）方向的尺寸之比大于3的颗粒。有特殊要求采用其它比例时，应在试验报告中注明。 1.3 本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状和抗压碎的能力，以评定石料生产厂的生产水平及改材料在工程中的适用性。 2 仪具与材料 （1）标准筛：方孔筛4.75mm。 （2）游标卡尺：精密度为0.1mm。 （3）天平：感量不大于1g。 3 试验步骤 3.1 按本规程T0301方法，采集粗集料试样。 3.2 按分料器法或四分法选取1kg左右的试样。对每一种规格的粗集料，应按照不同的公称微径，分别取样检验。 3.3 用 4.75mm标准筛将试样过筛，取筛上部分供试验用，称取试样的总质量m0，准确至1g，试样数量应不少于800g，并不少于100颗。
注：对2.36mm～4.75mm级粗集料，由于卡尺量取有困难，故一般不作测定。 3.4 将试样平摊于桌面上，首先用目测挑出接近立方体的符合要求的颗粒，剩下可能属于针状（细长）和片状（扁平）的颗粒。 3.5 按图T0312-1所示的方法将欲测量的颗粒放在桌面上成一稳定的状态，图中颗粒平面方向的最大长度为L，侧面厚度的最大尺寸为t，颗粒最大宽度为w（t 带表卡尺的使用方法 带表卡尺： 带表卡尺，也叫附表卡尺。是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具，比游标卡尺读数更为快捷准确。 指示表的分度值：有0.01、0.02、0.05这三种。指示表指针旋转一周所指示的长度，对分度值0.01的为1mm，对分度值0.02的为2mm，对分度值为0.05的为5mm。带表游标卡尺的测量范围：有0~150、0~200、0~300这三个范围。 性能特点: 1）测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量； 2）不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨； 3）测量范围在200mm以上的带表卡尺带有微动滚轮，可滚轮微调，便于单手操作。 4）指示表具有防震性能和外圈锁紧装置。 带表卡尺的正确使用方法: 带表卡尺使用方法是否正确，直接影响精度，使用时应遵守下列要求： 1．使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。用紧固螺钉固定尺框身读数不应发生变化。 2．检查零位。轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。 3．测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。 4．测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上,用手移动尺框，使活动量爪紧密贴在工件表面上。注意：1.测量时工件两端面与量爪不得倾斜。2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。 5．测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。 注意：游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。 6．游标卡尺量爪测量面有多种形状。测量时，应根据被测零件的形状正确选用。 如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量； 如测深度，则应选用深度尺来测量。 7．读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法仔细辩认指示位置，以便读出，以免因视线不正，造成读数误差。 质量体系作业指导书 发放标记 游标卡尺检定操作规程 编号： 1目的 对游标卡尺的检定进行规定，使其符合生产使用要求。 2范围 适用于本公司游标卡尺的检定。 3职责 3.1仪表室人员：负责本公司内所有游标卡尺的检定工作，使用人员配合。 4作业流程 4.1游标卡尺检定项目和要求 4.1.1外观 游标卡尺表面应无锈蚀、碰伤或其他缺陷。刻线和数字应清晰、均匀，不应有脱 色现象，游标刻线应刻至斜面下边沿。 4.1.2各部分相互作用 卡尺移动应平稳，不应有阻滞现象。微动装置的空程，新制造的小于1/4转，使 用和修理后小于1/2转。 4.1.3游标刻线面棱边至尺身刻线面的距离。 测量上限≤500mm,其距离小于0.2mm,测量上限>500mm，其距离为0.25mm,检定时 用二级.塞尺检定。 4.1.4测量面的表面粗糙度 用表面粗糙度比较样块以比较法检定,要求外量爪测量面小于0.2um,内量爪测量 面小于0.4um,带深度尺的尺身端面小于0.8um。 4.1.5外量爪测量面的平面度 用平晶检定时,在整个测量面上应呈现任意形状的干涉带,其平面度根据各方位 的间隙情况确定,当所有检定方位上出现的间隙均在中间或两端部位时,取其中 一方位间隙量最大的作为平面度.当其中有的方位中间部位有间隙,而有的两端 部位有间隙,则平面度以中间和两端最大间隙量之和确定.要求用2级平晶或0级 样板直尺,且平面度不超过0.002mm. 4.1.6外量爪两测量面的合并间隙 移动尺框,使两测量爪测量面至手感接触,观察两测量面间的间隙,以光隙法检定, 允许里端出现蓝光, 即间隙小于0.006mm。 4.1.7圆弧内量爪的尺寸和平行度 基本尺寸用外径千分尺沿卡尺内量爪在平行于尺身方向检定,在其他任意方向测 量所得之值于基本尺寸之差,应不超过量爪尺寸偏差的上偏差。平行度在内量爪 距外端2mm处开始在平行于尺身方向测量,以内量爪全长范围内最大与最小尺寸 之差确定.要求尺寸偏差在±0.01mm,平行度应小于0.01mm 4.1.8刀口内量爪的尺寸和平行度 将一块为10mm的3级量块长边夹持于两外测量爪测量面之间,紧固螺钉后,该量 块应能在量爪测量面间滑动而不脱落。尺寸用外径千分尺沿刀口内量爪在平行于 尺身方向检定,尺寸偏差以测得值与量块尺寸之差确定。在其他任意方向测量所 得之值于量块尺寸之差,应不超过量爪尺寸偏差的上偏差。平行度用外径千分尺 沿量爪在平行于尺身方向测量,以刀口内量爪全长范围内最大与最小尺寸之差确 定.要求尺寸偏差在0.005~0.02mm之间(新制造或修理),及-0.01~0.02mm(使用 中),平行度应小于0.01mm。 4.1.9零值误差 移动尺框,使两测量面接触,用目力观察或用放大镜观察.要求零刻线重合度在± 0.005mm,尾刻线重合度±0.01mm。 4.1.10示值误差 用3级或6级量块检定，受检点的分布，对于尺寸范围在300mm内的卡尺，不 少于均匀分布3点，对于尺寸范围大于300mm的卡尺，不少于均匀分布6点， 受检点可适当增加。检定时，每一检点应在量爪的里端和外端两位置检定，量 块工作面长边和卡尺测量面长边应垂直。量块和测量面应能正常滑动，各点示 值误差以该点读数值与量块尺寸之差确定。 示值误差要求：尺寸范围0～300mm，示值误差为0.02mm,300～500mm，示值 误差为±0.04mm，尺寸范围500～700mm，示值误差为±0.05mm， 尺寸范围700～900mm，示值误差为±0.06mm，尺寸范围900～ 1000mm，示值误差为±0.07mm 。 每受检点里端与外端尺寸之差要求：尺寸范围0～200mm，尺寸之差为0.01mm， 尺寸范围200～500mm，尺寸之差为0.02mm，尺寸范围500～1000mm，尺寸之差 为0.04mm。 4.2 检定规则 4.2.1 卡尺要检定合格后才能投入使用。 4.2.2 在使用的卡尺要按照《量值传递及检测设备检定周期及计划》的规定进行检定 和保养。 4.2.3 每次检定要认真填写检定及修理记录，对检定情况进行分析、总结经验，并将 *********有限公司 游标卡尺作业指导书 文件编号 *************-1.0 版本版次 1.0 文件项次 1/2 制作日期 2019.6.3 1.0目的: 规范操作方法,保证测量结果准确. 2.0测试范围: 工件之长/宽/高/外径/内径/深度等. 3.0图示说明: ①主尺 ②内侧测爪 ③外侧测爪 ④量表(或电子显示器) ⑤深度测试杆 ⑥固定螺杆 4.0操作步骤: 4.1自校:若量表误差值不大于(<0.05mm)即可直接转量表固定螺丝松开,将量表转至归零刻度;若误差较大,故不可直接转量表,则以量表插条调整至归零刻度。 4.2将测定物放定位，使用游标尺检验，一端先贴平、另一端用右手拇指轻轻推送至遇阻力即停止。 4.3若测试深度、测轻推深度测试杆与底部刚好接好接触为止。 4.4卡尺读数： 4.41附表卡尺读数：主尺显示值加量表（或副尺）显示值即为量测值。 4.42刻度式卡尺读数： Ⅰ：先判断主尺与附尺刻度线相重合之刻度读出附尺零刻度线对应主尺刻度之整数值为A 。 Ⅱ：换算游尺刻度格乘以刻尺之解析度数为数值B 。 Ⅲ:A+B 即为量测值。 5.0注意事项： 5.1用瓜之根部（勿用瓜尖）量物，并注意细小格线之识别。 5.2游标卡尺使用时、切记不可有碰撞或掉落之疏忽如有疏失务必告知仪佼负责人进行校检。 5.3使用前和使用后要将主尺测定面及附表盘（刻度）面擦拭干净不可有灰尘、粉屑占留在表面。 5.4游标卡尺由使用人每周定期用润滑油作保养、不可污损。 5.5游标卡尺用完后存放时请隔离1mm 间隙、防止碰撞变形。 1 2 3 4 5 6 游标卡尺实际操作示例 6．0量具保养规范 6．1卡尺在每周内需进行保养一次，并记于“保养记录表”中。 6．2卡尺在使用过程中不可损伤及损坏如有异常应立即通知仪校人员进行校正。6．3在操作使用过程中应保持卡尺表面的清洁度。 核准：审核：制定： 一、目的 为规范车间数显卡尺操作方法、及对卡尺的日常保养，特制定本规程。 二、范围 本规程适用于高要求的产品尺寸的检测、检验、分析。 三、职责 质量部负责卡尺的日常保养和维护。 四、作业步骤 1、取工具：从检验台拿过工具盒并取出数显卡尺（检查卡尺表面是否污损或有液体残留，若正常则进入下部操作；若异常则直接报告上级）。 3、移动工具：旋动调节钮调节至尺身顺畅移动；用右手抓取臂，大拇指抵在尺身上（如图）。 4、测前归零：按下电源键，显示屏上会出现数值；向上推紧卡尺使测距为零，此时按下归零键，屏幕显示为0.00。测量前确认数值单位为mm 。若不是，则按单位键进行切换。 单位切换键 电源键 未归零 归零键 调节钮 4、底径口径：左手固定住待测物，右手移动卡尺，直至内爪与待测物三面刚好相切为止并读数（测量时不可用力挤压及不得测量中封处,“十字”对测两次取平均值）。 5、底深：待测物倒置于水平测量台上，以尺端平行接触到杯底，尺条慢慢移动直至接触到杯底并读数（随机测量三个点取平均值）。 6、内径：左手固定待测物，用卡尺外爪伸入杯内慢慢向外移动直至接触杯内沿并读数。外爪不能测量Ф10mm 以内的内孔（“十字”对测两次取平均值）。 三面刚好相切 7、测量完成后将卡尺合拢关闭电源回置工具盒内，并将工具盒放回规定位置方便下次取用。 五、注意事项 1不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。 2发现卡尺有故障或示值不准确，及时报告，由管理部人员处理。 3电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。 关闭电源，使 界面无显示 带表卡尺的装卸方法 1、准备工具 2、用一字螺丝刀撬开表盖 3、没有专用工具的可以用两 个一字螺丝刀撬开表针，但这 种方法反复几次容易把中心 轴扳断 4、取下表针和指示 盘 5、用螺丝刀卸掉3个固定指 示表和游标卡尺的螺丝。 6、不同的厂家用的材料、形状规格有所区别，虽然功用大同小异，但是往往不能当标准件相互替换。 7、再往下拆，就是那两个螺丝了，连接件中间压 了个中心齿轮，表针的轴就是中心齿轮的轴。往 往预紧的游丝就在中心轮上，不过也有在旁边的。 观察游丝的预紧方向，才能保证正确安装回去。 8、有些厂家会在安装面上标记出预紧时旁边齿轮的转向，如下面右图所示，月牙槽右上方有一个顺时针指向的箭头，即预紧时月牙槽下的齿轮要顺时针转，也就意味着中心齿轮要逆时针转。 9、安装时是否预紧将直接影响到装好后带表游标卡尺是否能通过计量检 定。由于齿轮要在齿条上来会转动，所以齿轮和齿条不可能是完全紧密配 合的，之间肯定有缝隙，就是所谓的空程。游丝的作用就是避免因空程造 成的指针乱摆等不确定项。为了方便安装，可以用回形针自制一个右图左 边形状的小工具。 10、利用自制工具固定月牙槽下的齿轮，使其不能转动。具体怎么用，参看下图两个位置都可以。 11、安上指针，按预紧方向旋转指针（通常是逆时针方向，具体安之前拆时观察为准）。注意按紧，不要让月牙槽下的齿轮和指针自行转动。 12、在按紧的状态下把表装到卡尺上，感觉齿轮和齿条接触后装螺丝，为了后续调节不要上紧螺丝 13、松松的装上螺丝后，就可以不用按压指针了。这 时不能移动游标部分，要去掉自制件和指针后，再来 回移动。移动时尺要保持水平，因为螺丝还没有固定 紧，垂直放可能使齿轮齿条脱开。 14、来回移动游标部分，感觉是否有卡滞现象。 有的话可以用铜锤轻敲表体，轻微调整，直到在 全量程范围都流畅配合后，上紧螺丝。上紧后再 试试，不通畅要再调。 带表游标卡尺寸操作规程 1．目的 提供测量员带表卡尺操作之依据。 2．适用范围 适用于所有带表卡尺。 3．定义 无 4．仪器特点 4.1带表卡尺(以下简称表卡)是一种结构较普通，精度较高的量具。由于其读数采用表盘指示的形式,故读数时较为方便快捷准确，高了效率。 4.2带表卡尺的结构形状如下图： 4.3组成：表卡除了一般游标尺的构件外，还增加了表盘齿条齿轮等。5．使用方法： 5.1 使用前，擦净量爪的端面，避免有灰尘、铁屑等影响测量精度。 5.2检查零位是否对准，即当两卡脚测量面接触时，主副尺零线应对齐。 5.3 测量外尺寸时，应先把量爪张开得比被测尺寸稍大。 5.4 测量内尺寸时，应把量爪张开得比被测尺寸小些。 5.5 慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。如下图： 指针表盘 滑尺固定螺丝表盘固定螺丝 内侧测定面 断差层测定面 主尺 外侧测定面 (表盘式结构图) 5.6读数方法 5.6.1先读整数：看刻度读取端面左边起主尺上第1条刻线的数值，即为整个读数的整数部份。 5.6.2 读小数：看表盘针所指的位置，和指针对齐的刻线即为小数部份。使用前，擦净量爪的端面，避免有灰尘、铁屑等，影响测量精度。 5.6.3将上面两次读取的数相加，即为所测尺寸。 5.6.4举例说明：最小读数为0.02mm时，量表转1圈为2mm ，如下图本尺16mm，表0.62mm，则实际读数为16.62mm。 6．注意事项： 6.1测量前要校对“0”线； 6.2测量时量爪要轻轻地靠向被测面。接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。有微调螺母的，转动螺母的力同样也不能过大。 6.3 测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。且根据被测面的形状选择量爪的适当部位进行测量； 6.4 读数时，应将卡尺持平，朝着亮的方向来读数，眼睛应垂直于表盘，沿着指针的方向读数； 6.5 不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布； 数显游标卡尺的常见问题及解决办法 数显卡尺是游标卡尺的一种，它也叫做数显游标卡尺。数显卡尺的组成部分是尺体、传感器、控制运算部分和数字显示部分。游标卡尺是我们常见的测量工具，下面成都北工机电设备有限公司的小编为大家介绍数显卡尺的常见问题及解决方法，并且使用数显游标卡尺的优势在何处： 常见问题 数显卡尺的常见问题：容易数乱 很多用户反应：数显卡尺不耐用，用不了几天就“坏”了，这里说的“坏”是因为操作者手上的汗水、油污及切削液等液体沾到卡尺表面上，影响了容栅传感器信号的正常传递。其实尺本身没坏，只是暂时失去了功效！ 容易数乱 数显卡尺为何容易数乱？这个还得从卡尺的工作原理来解释，目前国内的卡尺都是使用容栅传感器，是利用电容的耦合方式将机械位移量转变成为电信号，该电信号进入电子电路后，再经过一系列变换和运算后显示出机械位移量的大小。如果现场有水、切削液等液体，溅到卡尺上，甚至使用者手上的汗液沾到卡尺尺面上，都会成为屏蔽卡尺电信号传递的主要原因，使容栅传感器不能正常工作，从而造成显示混乱。 解决方法 如果发生了这一显示混乱现象，可用无水酒精，取2-3小团棉花，用一小团棉花沾湿无水酒精，轻轻拧干，来回擦拭卡尺的刻度膜后丢掉，再取一小团棉花沾湿无水酒精，轻轻拧一小滴（注意不要滴太多，否则液体会进入电子组件造成其他问题！）在卡尺的刻度膜上，来回拉动卡尺（目的是把与刻度膜紧密接触的显示组件线路板所粘的屏蔽物体也去掉），然后轻轻拧干刚才的棉花后，反复擦拭卡尺的刻度膜即可。通过这个方法基本可以解决数显卡尺数乱的问题。 数显游标卡尺的优势 1、节约人力，提高效率 用于直接连接检测仪器进行自动数据采集（如数显卡尺、百分表、高度计、测厚仪、电子称、拉力计、深度游标卡尺等），无需操作人员手工记录数据，节约人力成本； 2、连接多个仪器 数据采集仪配置两个串口，可以同时连接两个仪器进行同时自动测量； 3、方便数据分析 测量数据自动保存在系统的存储卡中，用户可以使用USB导出数据文件，以进行相关的分析，用户也可通过网络直接获取测量的数据； 4、报警及防错 软件具备丰富功能，容易操作使用，对于超过规格标准的情况，系统将以声音及颜色进行报警； 5、移动测量 支持移动测量，可由操作人员在现场移动操作，进行产品的质量检测； 6、支持手工录入 支持手工录入，与传统的纸张记录模式相比较，避免人工二次录入，节约人力成本； 通用卡尺作业指导书 目录 1.0目的 (2) 2.0范围 (2) 3.0通用卡尺作业指导参照依据…………………………………………………………………… . 2 4.0校准条件 (2) 5.0主要内容 (2) 6.0校准结果的处理和校准周期…………………………………………………………………… . 6 7.0 相关表格 (6) 1.0 目的 为本公司的通用卡尺的校准工作提供文件依据。 2.0 范围 本校准作业指导书适用于分度值为0.01MM、0.02MM、0.05MM、0.10MM，测量范围上限至2000MM的通用卡尺（包括游标卡尺、电子数显卡尺、带表卡尺、深度尺）的首次校准、后续定期检定、使用中发生异常时校准。 3.0 通用卡尺作业指导参考依据 此校准作业指导是参照国家计量检定规程（JJG30-2012通用卡尺检定规程）编。 4.0 校准条件： 环境温度：20℃±5℃ 相对湿度：≤80％ 校准前，应将被校卡尺及量块、校棒等校准用工具同时置于平板上。 5.0 主要内容 游标卡尺介绍 深度尺介绍 1. 先目测下卡身上是否有锈蚀、碰伤、毛刺、镀层脱落及明显划痕现象，如有需用干布、酒精等擦拭干净或修复。 2. 卡尺尺框沿尺身移动应手感平稳，不应有阻滞或松动现象，数显卡尺数字显示应清晰、完整，无黑斑和闪跳现象，各按钮功能稳定，可正常工作，紧固螺钉的作用应正常。 3. 数显卡尺上的显示器的示值稳定性：1h内不超过0.01mm。 4. 带表卡尺上圆标尺的指针尖端应盖住短标尺长度的30％-80％。指针末端与标尺标记表面之间的间隙应不超过表1的规定: 表1 指针末端与标尺标记表面之间的间隙: 5. 带表卡尺的主标尺标记和圆尺标记宽度及指针末端宽度应为（0.10-0.20）mm，宽度差应不超过0.04mm。 6. 带表卡尺量爪两测量面相接触时，圆标尺的指针应位于正上方。此时毫米读数部位至主标带表卡尺的使用方法
游标卡尺检定规程知识讲解
卡尺 作业指导书
数显游标卡尺使用规程20160304
带表卡尺的简单维护图解
带表游标卡尺寸操作规程
数显游标卡尺的常见问题及解决办法
通用卡尺作业指导书
