ZTJDQJ04JL-15-04
ZTJDQJ04JL-15-04
审核者批准
接收负责
接收日期人
ZTJDQJ04JL-15-04
技术交底书ZTJDQJ04JL-15-04
技术交底记录 技术交底容： 1.施工条件 按照土方开挖进度进行桩间喷锚。人工配合清理桩间土方，并凿除围护桩表面浮渣，对于凸出的桩，应将突出部分凿至与喷射后混凝土面相平。对于凸出较多的桩，凿出主筋后仍不能满足网喷面要求的，应上报做特殊的技术处理。 2.材料要求 钢筋网片采用HPB300ф8钢筋绑扎，钢筋间距150mm×150mm。钢筋网片采用植筋与桩体进行连接，植筋规格为HRB400Φ14、长度不小于15d（210mm），并设置竖向间距为1.0m规格为Φ14加强钢筋与钢筋网片点焊连接。采用湿喷法，喷射C20混凝土。 3.工艺流程 施工工序：人工配合小挖机清除桩间土清除与桩体处理→植筋→挂设钢筋网片→报检→喷C20混凝土。 （1）桩间土清除采用人工配合小挖机进行，开挖后立即检查桩体是否侵入结构净空，如果侵入则必须对桩体进行处理，用风镐破除桩体侵入净空的混凝土。 （2）按照下图所示用植筋来固定钢筋网片。 图3.3-1钢筋网片连接示意图
图3.3-2钢筋网片与桩体连接示意图 ①植筋的施工流程： 弹线定位→钻孔→洗孔→注胶→植筋→固化→养生→质检。 ②弹线定位：根据桩位确定植筋位置，按照设计要求用喷漆在桩面喷出植筋位置点； ③钻孔：选用钻机钻孔，钻头直径Φ18，钻孔深度210mm； ④洗孔：洗孔是植筋中最重要的一个环节，因为孔钻完后部会有很多混凝土灰渣，直接影响植筋的质量，所以孔洞应清理干净。先用空压机吹出灰渣，在用毛刷插入孔清理浮沉，保证孔干净、干燥； ⑤注胶：清孔完成后方可注胶，注胶方式不得妨碍孔洞中空气排出。锚固胶要选用合格的植筋专用胶，使钢筋植入后孔胶液饱满，又不能使胶液大量外流，以少许胶体外溢为宜，孔注胶达到孔深的1/3。孔注完胶后应立即植筋； ⑥植筋：将钢筋缓慢插入孔，同时要求钢筋旋转，使结构胶从孔口溢出，排出孔空气； ⑦固化：植筋施工完毕后24小时之严禁有任何扰动，以保证结构胶的正常固化； ⑧养护：按照厂家所提供的养生条件进行固化养生； ⑨质检：对照施工图检查植筋位置、尺寸、垂直（水平）度及胶浆外观固化情况，用铁钉刻划检查胶浆固化程度，以手拔摇方式初步检验被连接件是否锚牢锚实等；并按照1%并不少于3根进行拉拔试验。锚孔应避开受力主筋，对于废孔，应用植筋胶填实。 ⑩锚孔质量要求：孔深0～+20、垂直度5°、位置5mm。
边坡挂网喷锚专项施工方案 一、工程概况 工程名称：辰溪县液化气站输送管道边坡支护工程 工程地点：辰溪县整滨村 建设单位：湖南省工业设备安装有限公司 设计单位：怀化市建筑设计院 怀化市辰溪县液化气站边坡支护工程，位于辰溪县整滨村。 本工程根据现场实际条件，靠近液化气站北面挡土墙上面进行锚杆喷浆支护。 二、施工准备 2.1、总体施工准备 为合理利用施工资源，加快施工进度，力求在质量、进度、成本和效益以及整体形象方面创造良好效果。在施工技术准备的同时，进行材料准备、测量放线等工作。锚杆采用φ18螺纹钢筋加工。锚喷施工前测量人员先按设计坡比测量检查边坡超欠情况，对存在欠挖处做好标记记录，作业人员搭设脚手架后进行人工修坡。锚杆、钢筋网片应先加工好，现场管理人员做好锚杆孔注浆、安装锚杆、挂网及喷浆封闭工作准备，使锚杆成孔后立即可以进行注浆、挂网、焊接及喷浆工作。 2.2、材料、设备及人员准备
本工程主要材料水泥、砂石料、和钢筋。主要材料根据公司材设管理部门《合格供方名录》提供的合格及优秀供应商，选择质量信誉生产能力都比较强的距离工地近的厂商供应。其它辅助材料如PVC 管，土工布等就近选择优良材料使用，周转材料钢管扣件由物资部就近联系租赁。机械设备及作业人员由项目经理和现场施工负责人协调组织一个喷浆班组和机械加工班组施工。 1、材料准备 主要材料：C20细石砼、C20混凝土喷浆（原材料：32.5号水泥、碎石<小石子>中粗砂），镀锌铁丝网、φ18螺纹钢，水灰比0.5的水泥浆（原材料：32.5号水泥）。 周转材料：φ48钢管扣件 以上材料数量C20喷浆、C20细石砼、水灰比0.5的水泥浆原材料由工程部根据实验配合比计算，网片用镀锌铁丝网，锚杆采用的φ18螺纹钢由工程部根据设计计算数量后填写材料申请表交材设部采购。周转材料φ48钢管扣件根据本段边坡高度宽度及具体施工方法计算后提交材设部。 2、施工机械设备 喷锚支护主要施工机具
边坡挂网喷锚施工方案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
利丰印象—观江菀 边 坡 专 项 施 工 方 案 重庆市山田建筑有限责任公司二0一三年一月十二日 重庆市山田建筑有限责任公司施工组织设计（方案）审批表
安全文明施工（方案）报审表工程名称：利丰印象—观江菀监理表-2
目录 一、工程概况………………………………………………………………… 二、施工准备…………………………………………………………………、总体施工准备……………………………………………………………、材料、设备及人员准备…………………………………………………
、技术准备工作 (5) 三、施工方法和施工工艺 (6) 、准备工作 (6) 、锚杆施工 (8) 、网片制作安装 (8) 、泄水孔设置 (9) 、喷射混凝土 (10) 、施工注意事项 (11) 四进度计划保证措施 (10) 、组织保证 (10) 、技术保证措施 (11) 、资源保证 (11) 五、施工质量保证措施 (11) 、技术措施 (11) 、管理措施 (12) 、工程测量质量保证措施 (12) 、现场试验质量保证措施 (13) 六、安全文明施工措施 (13) 七、文明施工保证措施 (14)
一、工程概况 利丰印象—观江菀工程（以下简称本工程）是由北京正东建筑设计院有限公司设计，武隆县晋昌房地产开发有限责任公司开发，重庆市山田建筑有限责任公司为施工总承包单位。 本工程为二类高层住宅建筑，位于重庆市武隆县巷口镇白杨村肖家坨，主要结构类型框剪结构，建筑结构抗震分类类别为丙类，设计使用年限为50年，抗震设防烈度为6度；防火设计的建筑分类为一级，其耐火等级为一级，屋面防水等级为二级，本工程建筑层数为25F，地下负一层为车库及设备用房，一至三层为商业，四至二十五为住宅，建筑总高，建筑面积，设计为综合类建筑设计，其使用功能为综合。 本工程在施工平基土石方开挖时，东面和北面均形成了5-3米的高边坡，土质为中风化页岩，对此我司组织设计院、地勘单位现场踏勘后，为了后期的施工安全，决定对部分边坡实行挂网喷锚。 二、编制依据 （1）与业主签订的建设工程施工合同 （2）北京正东国际建筑工程设计有限公司设计的利丰印象—观江菀工程喷锚施工图纸。 （3）国家及地方现行有关的建设法规、规章、施工规范、质量验收规范、检验标准。 （4）施工现场及周边环境情况。 （5）我司已建同类工程的施工管理、施工组织、施工技术经验、施工工艺方法。 二、施工准备
挂网喷射混凝土支护技术交底
分项工程质量技术交底卡合同段： 施工 单位 工程名称分项 工程 喷射混凝土 交底部位围护结构 交底 日期 年月 日 交底内容 喷射混凝土技术交底 一、工程概况 本工程围护结构坡面和基坑围护桩间采用挂网喷射混凝土支护。其中环岛干道侧、金钟路侧坡面以1:1.2放坡，坡面挂?8@200x200钢筋网,喷射C20砼100厚，并设置C18短钢筋；基坑围护桩间挂?8@150x150钢筋网,喷射C20砼桩间400厚，基坑面50厚，并设置C16短钢筋。 坡面网喷剖面图 技术负责人：交底人：
桩间网喷混凝土详图 二、施工准备 1.喷射作业前必须对机械设备，风、水管路和电线等进行全面检查及试运转; 2.埋设控制喷射混凝土厚度的标志，以确保混凝土喷射的厚度; 3.先将圆盘钢筋（直径A8）调直，按边坡形状尺寸取料加工，按网孔200 mm*200mm/150mm*150mm的规格编织好钢筋网，分布要均匀，绑扎要牢固; 4.编好钢筋网后，与短钢筋交接处必须进行焊接，以保证喷射混凝土时钢筋 网不晃动; 5.干喷机型号为PZ-6型混凝土喷射机; 6.水泥—喷射混凝土采用P.O42.5水泥； 7.粗骨料—粗骨料应采用坚硬耐久的碎石或卵石（斗石），或两者混和物， 严禁选用具有潜在碱活性骨料，当使用碱性速凝剂时，不得使用含有活性二氧化 硅的石料，喷射混凝土中的石子最大粒径不宜大于15mm，骨料级配宜采用连续级 配，按重量计含泥量不应大于1%，泥块含量不应大于0.25%； 8.细骨料应采用坚硬、耐久的中砂或粗砂，细度模数应大于2.5，含水率宜 控制在5%～7%，砂中小于0.075mm的颗粒不应大于20%，含泥量不应大于3%，泥 块含量不应大于1%。; 9.拌合水—喷射混凝土用水与普通混凝土相同，水中不应含有影响水泥正常 凝结与硬化的有害杂质； 10.减水剂—为提高喷射混凝土的流动性，可适量加入减水剂，加入的减水 剂应对混凝土的强度及坡面土的粘结力基本无影响，对混凝土和钢材无腐蚀作 用，对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外），吸湿性差，易于保技术负责人：交底人：
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 挂网喷锚安全交底(新编版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.

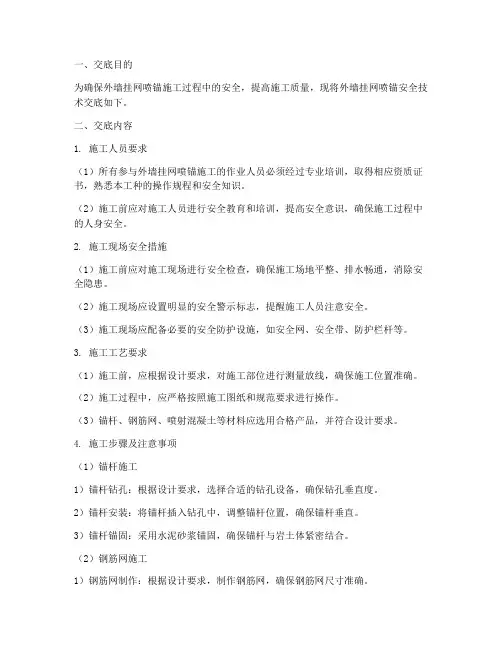

挂网喷锚安全交底(新编版) 交底内容： 1．高空作业，所有上架作业人员务必按规范要求系好安全带、安全绳，戴好安全帽，谨防高空坠落及坠物伤人。 2．施工机具应布置在安全地带，以免高空坠物伤人。 3．施工中定期检查电源线路和设备电器部件，确保用电安全。 4．喷射混凝土施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题及时处理。 5．处理机械故障时，必须使设备断电、停风。向施工设备送电、送风前，应通知有关人员。 6．喷射作业中处理堵管时，应将输料管顺直，必须紧按喷头，疏通管路的工作风压不得超过0.4Mpa。 7．喷射混凝土施工用的工作台架应牢固可靠，必要时设置安全
栏杆。 8．非操作人员不得进入正进行施工的作业区。施工中，喷头和注浆管前方严禁站人。 9．为减小粉尘浓度，在保证顺利喷射的条件下，增加骨料含水量。 10．喷射混凝土作业人员工作时，应配戴防尘口罩等防护工具。 云博创意设计 MzYunBo Creative Design Co., Ltd.
挂网喷锚 分项工程质量技术交底卡 交底内容: 通硅酸盐水泥。 施工工艺流程 :艺流程图 搭脚手架 1、施工准备 2、 搭设脚手架平台：坡面超过| 2.5jm 高时，喷锚网施工就很困难，需要搭设 锚杆孔及排水孔钻进 脚手架和工作平台。脚手架用 ? 4 ~ mx2m 脚手架上铺设 4cm 厚的楠竹跳板作施工平锚杆制作 3、 清理坡面和测量确定锚杆孔的位置，并在锚苗杆孔位作上标记，防止锚杆 本基坑坡面均采用挂网锚喷支护。 喷锚网厚 100mm 采用双向? 8@150*150钢筋 网，钢筋搭接长度不少于300, 喷射砼强度等级C20,喷射混凝土采用42.5级普 施工工艺流程见图 1。 施工方法 设备进场安装调试, 材料采购和送检。测量放线
安装泄水孔管 孔偏位。 泵将水泥砂浆注入锚杆孔，直到孔内溢出的水泥砂浆与注入的浆比重相同为 止。 6、 锚杆和排水孔安装：将符合设计要求的钢筋、排水管置于注浆孔内和排 水孔内。 7、 安装好锚杆和排水孔后，清理坡面，除去坡面杂物，为喷射砼作准备。 8坡面喷射砼 1、喷射砼施工要求对受喷面上的气压缩块和强风化土进行彻底清理，对一 些凸凹较多的区域应注意局部修坡或采用短钢筋局部锚固，然后采用高压风、 水彻底清理并润湿表面，同时尽量保持壁面的粗造，以确保混凝土与岩石间有 足够黏结力，对遇水易潮湿、泥化的岩层，则应用高压风清扫岩面；埋设控制 喷射混凝土厚度的标志。 2、 在清理、加固、润湿的岩面上喷射第一层混凝土，初喷混凝土厚度为 伽，待混凝土具有一定强度后进行挂网，第二层喷射前，先用高压风、水清除 其上的浮皮及松渣，并 润湿表面，最后一次喷至设计厚度 100伽。 3、 钢筋网编网前应清除钢筋污锈，为保证铺设钢筋网与坡面保持基本平 行，在坡面上应设置一定数量出露岩面的短锚钉，与网筋连接。面层钢筋网上 下层间的搭结位置应错开，搭结长度不小于 20d ，圆钢末端做成1800 弯钩，钢筋 网的交4、钻孔：钻孔符合设计要求后，丿 安装锚杆和注浆质量及排水管安装。 风管将孔内钻屑冲干净，以防钻屑影响 砂浆养护 喷砼强度C20,厚度100cm 喷射混凝土施工工艺如图2所示： (1)初喷：喷射方式为“干式”喷射法。启动搅拌机，空气压缩机向清理好 的边坡喷射C20|砼 细骨料— —(2)挂网：将q 焊接粗在一起。料 水⑶复砼：钢筋 施W 求X 8@150*150双向钢筋网挂上初喷砼面，并将挂网钢筋与锚杆 管 f 搅拌机 网挂好后，在钢筋网上复喷 砼。 喷砼_受喷面 60
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 边坡挂网喷锚防护技术交底 (2021)
边坡挂网喷锚防护技术交底(2021)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 技术交底内容： 1、技术交底范围： 本交底适用于柳州市环江滨水大道工程A标自行车道工程梁场边坡挂网喷锚防护。 2、设计情况： 边坡坡顶为预制梁场边坡，坡底为施工便道。整个坡长约60m，平均高度约8m。边坡土体为回填土，土质疏松。为确保边坡的安全稳定性，现对边坡采用挂网喷射细石砼处理。坡面经挖机和人工配合修坡夯实后，插打钢筋，坡面挂铁丝网并干喷C15细石砼防护。 3、开始施工的条件及施工准备工作： ①施工前清除坡面浮土、嵌补凹坑，使坡面平顺。 ②土体表面要平整、密实、湿润。 ③施工用电严格按三级配电二级保护,一机一闸一漏一箱安装后方可工作。
④各种设备在操作前应检修完好，保证正常运转，并符合安全要求规定。 ⑤做好安全防护工作，施工人员必须佩戴安全帽。 4、施工工艺： 4.1刷坡并夯实 （1）根据现场放好的边坡坡脚线，进行刷坡。 （2）采用挖机为主，人工配合的方式进行刷坡，清除坡面危石、松土、填补坑凹等。 （3）刷坡刷出的土要及时运走，注意避免坡底的便道受到影响。 （4）边坡必须平整、密实、稳定。 （5）边坡用挖机或人工进行夯实。 4.2插打锚杆 锚杆采用C12mm螺纹钢筋，钢筋长35cm，插打入坡面30cm，外露5cm以便挂网。锚杆间距为1m，采用梅花形布置。 4.3坡面挂铁丝网 铁丝网类型为：35丝径，12x12cm网格。施工时运至工作面进行铺设，与锚杆头绑接牢固。铁丝网铺设搭接长度为10cm,铁丝网铺设完成后喷射C15细石砼。
1.3.5安全技术交底记录表 编号： 工程名称分部分项 工程名称 地基基础分部 作业部位桩基工程作业内容桩基工程 交底类别喷锚交底日期年月日 交底内容内容： 一、用电安全 1、施工现场用电必须严格遵守《建筑工程施工现场用电安全规范GB504194-93》；严格执行三相五线制，按规范设置漏电保护开关； 2、用电设备做到良好的接零和接地，并由持证人员安装操作； 3、建立用电安全检查制度，定期对工地的用电情况进行检查，发现隐患及时整改； 4、加强晚间施工照明管理，严禁乱拉乱接电线，电缆、电线必须架空，遵守现场用电制度。 二、机械使用安全 1、现场所用机械设备的装设必须牢固稳定，运转部位应有安全防护装置。 2、所有机械设备严禁带故障作业，设专人定期进行检查、检修和保养； 3、所有设备有专业人员进行操作，特殊工种保证持证上岗，机械操作实行挂牌制度，严格按照操作规程进行操作。 4、各种设备应处于完好状态，张拉设备应牢，试验时应采取防范措施，防止夹具飞出伤人。 三、安全防护措施 1、施工人员进入现场应戴安全帽，操作人员应精神集中，遵守有关安全规程。 2、在整个施工阶段要从人员、设备、材料和制度做好充分的准备工作，一旦遇到险情能
迅速投入抢险工作。 3、对于雨季施工，要及时了解天气信息遇到暴雨天气要委派专人值班，掌握施工现场情况并及时汇报。 4、安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复。 5、喷砼浆时，基坑边应用竹篱板隔离以防飞石伤人和灰尘飞扬。 6、注浆、喷浆、电焊人员必须戴上防护眼镜及其他有关防护用具。 7、注浆管路应畅通，防止塞泵、塞管。 8、锚杆各条钢筋的连接要牢靠，严防在张拉时发生脱扣现象。 9、锚杆钻机应安设安全可靠的反力装置。 10、在有地下承压水地层钻进，孔口必须设置可靠的防喷装置，一旦发生漏水涌砂时能及时封住孔口。 11、锚杆各条钢筋的连接要牢固，严防在张拉时发生脱扣现象。 12、施工时，应注意保护定位标准桩，轴线引桩，水准桩，防止碰撞位移，对压力进行有效地控制，不得超过规定，作业人员配戴好个人防护用品进行有效的保护。 13、夜间施工时，应合理安排施工顺序，有足够的照明设施，防止配合比不准确。 14、高处作业时，严格执行高处作业规程，作业平台设置封闭的、有效的防护设施；作业人员配戴齐个人防护用品。 交底人项目技术负责人签名接受交底负 责人签名项目专职安全员签名
挂网喷锚方案施工技术一、工程概况： 二、工期安排 三、施工技术方案 3.1.一般要求 （1）在边坡进行喷射混凝土前，应按图纸或监理工程师指示做好各项准备工作： a.清理防护岩面杂物，清除浮石及松动的岩石；
b.用高压水冲洗坡面，并使岩面保持一定湿度。 （2）在岩面上确定锚杆孔位，进行钻孔，孔深及孔径应符合图纸要求。钻孔完毕，应将孔内岩粉吹干净。 （3）安装锚杆，同时在钻孔内灌注水泥砂浆其他图纸规定并经监理工程师批准的材料。 （4）埋设控制喷射混凝土厚度的标志，铺设钢筋网和铁丝网。网眼的大小应符合图纸规定。钢筋网和土工格栅应与锚杆联结牢固，其与岩面的间隙宜为30㎜，或按图纸规定。 3.2喷射水泥砂浆 （1）边坡喷浆防护，水泥砂浆的配合比应按照图纸规定。如图纸未作规定，砂浆强度应不低于M10。
（2）喷浆前应先试喷，以确定合适的配比及施工方法，试喷效果经监理工程师认可后方可大面积施工。 （3）大面积喷浆，应沿线咱方向每隔20～25m设置一道伸缩缝，缝宽20㎜。 （4）喷射水泥砂浆的施工工艺可参照喷射混凝土的工艺要求。 3.3喷射混凝土 （1）施工前应先确定喷射混凝土的施工工艺（干式、湿式）及混凝土的配合比、选择使用的喷射机具，报监理工程师批准。喷射混凝土前应先进行试喷、调整回弹量、确定混凝土配合比及施工操作程序，经监理工程量认可后方可大面积施工。 （2）喷射混凝土的混合料配合比应符合下列规定： a.水泥与集料的重量比宜为1：4～1：4.5；
b.砂率45%～55%； c.水灰比宜为0.40～0.45； d.速凝剂掺量应通过试验后确定。 （3）喷射混凝土的配合设计由试验确定; （4）混合料宜随拌随用。不掺速凝剂时，存放时间不应超过2h；掺速凝剂时，存放时间不应超过20min。 （5）混合料在运输、存放过程中，应严防雨淋、滴水及大块石等杂物混入，在装入喷射机前应过筛。 （6）喷射混凝土应分段、分片由下而上进行。作业开始时，应先送风，后开机，再给料；结束时，应待料喷完后，再关机。向喷射机
最新整理挂网喷锚技术及安全交底 交底单位：中铁四局建筑公司阜阳北路集资楼项目部编号：基坑四周边坡 施工部位 基坑支护图 设计文件图号 中铁四局四公司阜阳北路生活区18#、19#楼 工程名称 20xx年4月2日 交底日期 技术交底内容： 一、施工准备 1．检查喷锚各项设备运转是否正常，各项电器设备是否安全可靠。各项原材料进厂取样送检合格后方可投入使用。 2．边坡采用人工配合挖掘机刷坡，清除边坡上表面浮土和松石，使边坡及坡顶大致平整。 3、材料方面：首先对水泥、砂、石、水等质量进行检验合格；砂、石应过筛并应事先冲洗干净，砂、石含水率应符合要求。为控制砂石含水率一般要设置防水棚，干燥的砂子应当撒水。 4、机械及管路方面：喷射机、砼搅拌机、运输机等在使用前，都应检修完好，管路及接头要保持良好，要求风管不漏风，水管不漏水。 5、开挖出的基坑面应清理出围护桩面砼，桩间wang喷厚度作好标志，防止喷砼侵入主体。
6、喷射砼边界放样方法：在冠梁及挡墙施工时在冠梁或挡墙上标注尺寸线，以用来挂重锤球测定喷射砼的边界线。 二、坡面挂wang 1．根据设计要求土钉按2m间距布置，孔深允许偏差±50mm、孔距允许偏差±100mm、成孔倾角允许偏差±5%。 2、在布设钢筋wang前，必须初喷一层砼再铺设钢筋wang，钢筋wang使用铆钉打入桩体或直接与桩体内主筋焊接，连接成整体； 3、钢筋wang保护层厚度不应小于3cm，在喷射前钢筋必须进行清除污锈。 4．钢丝wang密贴坡面，使用U型钢筋固定牢固，钢丝wang搭接宽度不小于10cm。 三、喷射混凝土 1．喷射工艺 干喷砼是将集料、水泥按设计比例拌和均匀，用干式喷射机压送拌和好的混合料到喷头处，再在喷头上添加水后喷出，其工艺流程如图3.1所示。 细集料 粗集料 水泥 外加剂 干式 喷射机 搅拌机 水

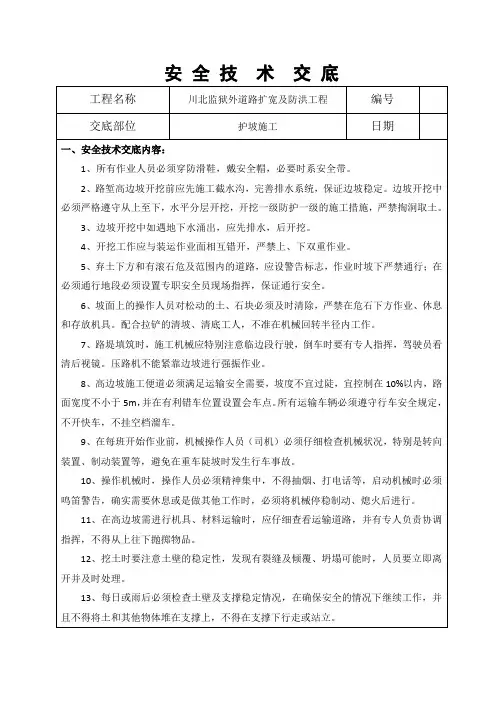

安全交底书 编制单位：———— 交底部门安全质量部编号 工程名称高边坡、挂网喷锚日期 一、安全技术交底内容： 1、所有作业人员必须穿防滑鞋，戴安全帽，必要时系安全带。 2、路堑高边坡开挖前应先施工截水沟，完善排水系统，保证边坡稳定。边坡开挖中必须严格遵守从上至下，水平分层开挖，开挖一级防护一级的施工措施，严禁掏洞取土。 3、边坡开挖中如遇地下水涌出，应先排水，后开挖。 4、开挖工作应与装运作业面相互错开，严禁上、下双重作业。 5、弃土下方和有滚石危及范围内的道路，应设警告标志，作业时坡下严禁通行；在必须通行地段必须设置专职安全员现场指挥，保证通行安全。 6、坡面上的操作人员对松动的土、石块必须及时清除，严禁在危石下方作业、休息和存放机具。配合拉铲的清坡、清底工人，不准在机械回转半径内工作。 7、路堤填筑时，施工机械应特别注意临边段行驶，倒车时要有专人指挥，驾驶员看清后视镜。压路机不能紧靠边坡进行强振作业。 8、高边坡施工便道必须满足运输安全需要，坡度不宜过陡，宜控制在10%以内，路面宽度不小于5m，并在有利错车位置设置会车点。所有运输车辆必须遵守行车安全规定，不开快车，不挂空档溜车。 9、在每班开始作业前，机械操作人员（司机）必须仔细检查机械状况，特别是转向装置、制动装置等，避免在重车陡坡时发生行车事故。 10、操作机械时，操作人员必须精神集中，不得抽烟、打电话等，启动机械时必须鸣笛警告，确实需要休息或是做其他工作时，必须将机械停稳制动、熄火后进行。 11、在高边坡需进行机具、材料运输时，应仔细查看运输道路，并有专人负责协调指挥，不得从上往下抛掷物品。 12、挖土时要注意土壁的稳定性，发现有裂缝及倾覆、坍塌可能时，人员要立即离开并及时处理。 13、每日或雨后必须检查土壁及支撑稳定情况，在确保安全的情况下继续工作，并
三级技术交底记录表 交底内容: 一、施工范围 成贵铁路6标二分部施工范围内桥梁地段坡面防护施工。 二、施工技术要求及参数 1、参考图纸 桥梁工点图、《路基工程设计与施工专用图》（图号：成贵施路专-11）。 2、喷锚采用C30混凝土，总厚度为10cm，中间夹一层Ф3.0mm镀锌机编钢丝网并用锚杆连接镀锌机编网。混凝土护坡分两次喷射底层6cm，表层4cm,锚杆采用直径20mm的HRB400钢筋，间距2m，并垂直于坡面，呈梅花形布置，锚杆嵌入完整基岩W3层不小于2m，且锚杆长度不小于3.0m。 三、工艺流程 施工放样---边面修整---锚杆点位放样---作业平台搭设---锚杆钻孔---锚杆安装---锚杆注浆---坡面护脚施工---喷射底层混凝土---挂网---喷射表层混凝土---坡面镶边施工 注：各工序流程需检查验收合格后方可进入下道工序 四、施工方法 1、锚杆施工 1）、做好堑顶截水天沟，将边坡按设计刷至边坡平台。 2）、钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度，以及施工场地等来选择钻孔设备。
3）、用测量仪器准确测设锚杆孔的位置，并用钢尺丈量等方式复核孔位是否正确。孔位误差不得超过±30cm。 4）、钻孔宜采用干钻，采用Ф49钻孔，孔深不小于294cm，在土层或风化层中钻孔时，严禁采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能，防止坍孔、缩孔。钻孔速度要根据使用钻机性能和锚固地层进行严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故发生。 5）、钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理，待水泥砂浆初凝后，重新扫孔钻进。 6）、锚杆直径为φ20mm，长度为8m，锚孔直径为为49mm，锚杆安装的孔斜度误差不得超过±1°，实际钻孔比设计孔深大5cm，但是最大不的超过0.5m。锚杆尾端设置弯钩，基端部15cm及弯钩部分涂防锈漆2遍。 7）、钻孔完成后，使用高压风进行清孔，清除孔内岩粉和积水。严禁采用水冲钻进，严禁用高压水冲清孔。安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度，确保锚固长度。 8）、孔内注浆为一次性注浆，采用孔底返浆法施工，注浆浆液准确按照试验室配合比进行配制。先将锚杆在钻孔内准确安装就位后注浆，注浆采用注浆套管从钻孔底部向孔口方向灌注，注浆压力不小于0.2MPa，灌浆灌压密实，浆液饱满，注浆量不得少于计算量，直到孔内溢出的水泥砂浆与注入的浆比重相同为止。 9）、堑顶外及边坡平台处设置一排锁顶锚杆，间距2m，锚杆长2m，垂直于自然边坡施做。 2、坡面喷射混凝土 1）、初喷：喷射方式为“干式”喷射法。启动搅拌机，空气压缩机向清理好的边坡喷射C20砼，初喷厚度为6cm。 2）挂网：将Ф3.0mm镀锌机编钢丝网挂上初喷砼面，并将锚杆与镀锌机编网连接。 3）钢筋网挂好后，在钢筋网上复喷C20砼，复喷厚度为4cm。
ZT1101HSSG-5 交底人：复核人：接收人：年月日注：“技术交底书”一式二份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。
工程名称 DK223+496框架桥围护结构 2、坡面清理准备 对围护桩检查合格后，清理桩身及桩间浮土 3、机械准备 所有进场设备在开工前必须到位，砼喷射机，空压机、水电路必须满足施工要 求，严禁在基坑内挖坑存水。 三、施工工艺 1、 工艺流程 机械开挖留置土台一人工清理桩间土一桩处理一安装钢筋网片-喷射混凝土一 养护一转入下个循环 2、 土方开挖 网喷土方开挖采用人工配合机械开挖，严禁采用机械开挖桩间土。人工修正桩 间土壁，使之能满足喷射厚度要求。应注意开挖、挂网、喷射混凝土工序的有效衔 接，严格控制开挖后2?3小时内必须完成喷射支护。 3、 桩间处理 人工对开挖出来的桩间进行清理，边开挖边清理，保证钻孔桩表面及桩间部位 无粘结土，桩面完全暴露出来，保证喷射混凝土跟钻孔桩粘结牢固。 对于凸出的桩，应将突出部分凿至与喷射后混凝土面相平，钢筋网片在此断开。 对于凸出较多的桩，凿出主筋后仍不能满足网喷面要求的，应上报做特殊的技术处 理。 对于凹进去的桩，应尽可能保留桩外土，采用人工铲平到网喷前的位置，减少喷 射混凝土数量。 注：“技术交底书”一式二份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手 续。 单位：中铁^一局汉十铁路 HSSG-5标 ZT1101HSSG-5 编号：HSSG-5-2-3-QL-38 主送单位 架子一队预制一工班 页数 工程部位 挂网喷锚施工 交底人: 复核人： 接收人: 第页
