分析了Cilas940L激光粒度仪的测试结果,并与沉降法、筛析法进行了比较.激光粒度仪测试结果的重复性较好,测量精度较高.对于玻璃珠样品,激光粒度仪和筛析法测试结果十分接近,对于天然沉积物,激光粒度仪测定的平均粒径偏粗,分选偏差.和沉降法相比,激光粒度仪测定的粘土组份(＜8φ)的含量为沉降法的46.7%～70.5%,平均为60%,测定的平均粒径较沉降法偏粗,分选偏差.造成激光粒度仪与沉降法、筛析法之间差异的原因主要在于这些测试方法原理的不同和天然沉积物不规则的形状.
激光衍射法与比重计沉降法所测粒度参数的对比研究——以海滩泥沙为例
陈仕涛1，王建1，朱正坤2，娄英杰2
(1.南京师范大学地理科学学院，江苏南京210097； 2.江苏省交通规划设计院，江苏南京
210005)
摘要：用比重计沉降法和激光衍射法这两种方法，在相同条件下，对65个海滩泥沙样品分别进行了粒度分析。结果表明，激光衍射法的测试结果相对偏粗，二者的差异主要反映在＞9Φ中和＜4Φ这两个粒级范围内，上述差异对平均粒径、中值粒径、标准偏差、尖度、偏度等5个常用粒度参数的影响程度是不同的，经过线性相关性分析发现，二者的平均粒径和中值粒径的相关系数R较高，分别为0.9864，0.9763，F显著性检验和分析表明，其回归方程是有意义的，可作为换算公式使用，从而求得二者数据对比与换算途径。
关键词：激光粒度仪；比重计；粒度分析；相关性
1 引言
粒度分析，也叫颗粒分析，在许多领域有着广泛的应用。粒度测量的方法很多，比如传统的沉降法和随着激光技术的发展而产生的激光衍射法。沉降法之一的比重计法由于使用的仪器简单，在细颗粒样品的测量中曾广泛应用。激光衍射粒度分析法由于测量范围宽、所需样品量少、快速方便、重复性好等优点，使得用户越来越多，进而有取代其它粒度方法的趋势［1］，不同的测试方法由于受原理中某些假设和仪器本身的限制，测量的数据往往各不相同［2］，这就必然会导致相关数据及成果在对比与共享方面存在着客观上的困难。因此，定量分析这两
类数据之间的可能关系，对于促进两类数据之间的科学对比与共享就具有了十分重要的理论与实践意义。
本文通过在相同条件下，用比重计法和激光衍射法对相同的样品进行测试，分析其结果的相关性，从而探讨二者数据对比与换算途径。
2 原理
2.1 激光衍射法
激光衍射法是根据米氏理论和弗朗霍夫理论设计的。让一束平行光照射到样
品池中的颗粒使产生光的衍射。衍射光的强度分布与测量区中被照射的颗粒存在着如下关系 ?∞
=0212)()(1
)(dR KR J R n R I θθθ (1)
其中I(θ)是以θ为角度的衍射光强度，R 是颗粒半径，n(R)是颗粒的粒径分布函数，J 1是第一型贝塞尔函数，K=2π/λ
激光粒度仪通过多元光电探测器测量衍射光强度及空间分布，利用计算机算
出被测颗粒的粒径分布［1，3～5］。
2.2 比重计法
比重计法是根据司笃克斯定律和阿基米德定律设计的。不同粒径d 的颗粒在悬液中自由沉降的速度不同，它们之间存在下列关系 t L
gd s =-=μρρωω
292
(2)
其中d 为颗粒粒径，ω是粒径为d 的颗粒的沉降速度，g 为重力加速度，ρs 为沉降颗粒的比重，ρw 为介质的比重，L 为颗粒的有效沉降距离，t 为沉降时间，μ为介质的粘滞系数。
由比重计在t时刻的读数即可查得比重计浮泡形心位置距悬液表面的距离，即为颗粒的有效沉降距离L，用上述公式计算出粒径d，而比重计读数亦表示1000cm3悬液中小于和等于d粒径颗粒重，故可计算出小于和等于粒径d的重量百分比［6］。二者的对比详见表1。
表1 激光衍射法和比重计法对比表
Table 1 Comparison between the laser instrument and the hydrometer
methods
激光衍射法比重计法
原
理
米氏理论和弗朗霍夫理论
司笃克斯定律和阿基米德
定律
?∞
=
2
1
2)
(
)
(
1
)
(dR
KR
J
R
n
R
Iθ
θ
θ
t
L
gd w
s=
-
=
μ
ρ
ρ
ω2
9
2
公式
仪器
选择
激光粒度仪Malvern 2000 比重计TM-85型测试
范围
0.02～2000μm＜100μm
所需
样品
量
＜1g＞50g
平均
测量
时间
1～2分钟1～2天
3 材料与方法
本次实验样品选自江苏东台市梁垛河闸附近的海滩泥沙(65个)(其中两个
样品因操作失误，被弃用)。考虑到两种方法的测试范围不同，所挑样品的粒径均小于100μm。样品都
进行了以下预处理：(1)加入6％H2O2直至无气泡产生，然后加热排除过量的H2O2。
(2)加入0.2N的HCL直至无气泡产生，然后换加蒸馏水，搅拌、静置、吸水，再加水直至无氯离子。(3)加入0.5N偏磷酸钠，用超声波进行分散［6，8］。测试时，实验室温度为25℃，湿度为60％RH。激光衍射法是在南京师范大学海岸研究所Malvern 2000激光粒度仪上操作的，该仪器于2000年通过了国家计量局组织的计量认证，比重计法是按照 JTJ051-93规范完成的。粒度参数的计算采用矩法计算［9］。
4 结果
4.1 两者的差异
(1)平均粒径(中值粒径)代表粒度分布的集中趋势［8］，图1，图2分别出示了激光衍射法和比重计法测试的平均粒径(φ)、中值粒径(φ)的对比曲线图，根据测试结果统计分析，激光衍射法测试的样品的平均粒径(φ)比比重计法平均小0.511φ，激光衍射法测试的样品的中值粒径(φ)比比重计法平均小
0.322φ，这说明前者的测试结果比后者偏粗。
(2)用下式计算出两种方法的测试结果在各个粒径级间的差异
(G比-G激)/G激×100%
式中G比、G激表示用比重计法、激光衍射法所测的所有样品在某一个粒径级的百分比含量的总和。
从图3(a)可以看出，＞10φ、9～10φ和＜4这三个粒径级的差异较大，比重计法与激光衍法在＞10φ和9～10φ这个粒径级的差值比平均分别为3.8％、3.4％，在＜4φ这个粒径级的差值比平均为2.8％，而其它粒径级的差异相对较小，最大的为0.6％，最小的为0.1％；图3(b)把两种方法的测试结果在＞9φ、
4φ～9φ、＜4φ三个粒级范围进行比较，＞9φ的差值比平均为3.6％，4φ～9φ的差值比平均为0.3％，这表明，二者的差异主要集中在两端。激光衍射法在＞9φ这个粒级范围百分比含量比比重计法低，在＜4φ这个粒级范围百分比含量比比重计法高。
图1 激光衍射法和比重计法测试的平均粒径的比较 Fig.1 Comparison of average grain size measured by the laser diffraction and the hydrometer
图2 激光衍射法和比重计法测试的中值粒径的比较 Fig.2 Comparison of median grain size measured by the
laser diffraction and the hydrometer
图3 激光衍射法和比重计法测试结果在不同粒级的差异比较
Fig.3 Comparison of measuring results of different size fractions by the laser instrument and the
hydrometer
4.2 二者的相关性
尽管这两种方法的测试结果存在着一定的差异，但这种差异对平均粒径、中
值粒径、标准偏差、偏度、尖度等5个粒度参数的影响程度是不同的。图4对上述5个粒度参数进行了线性相关性分析，并建立了各自的回归方程。其中，平均粒径和中值粒径相关性很好，相关系数R 高达0.9864，0.9763，从图1，图2也可以看出，二者的变化趋势基本一致；而标准偏差、偏度、尖度相对差一些。
图4 激光衍射法和比重计法测试结果的相关性分析
Fig.4 Correlation analysis of measured results by the laser instrument and the hydrometer 5 讨论
沉降悬浮液由于表面蒸发和温差等原因而引起对流，这种不稳定性导致用比
重计沉降法测定的颗粒结果偏小；另外大颗粒在沉降过程中会产生紊流，使得颗
粒的沉降要比按司笃克斯定律在一定粘滞性下所预期的沉降速度慢，由沉降速度
预期的司笃克斯半径比物理半径小，同样会造成用比重计沉降法测定的颗粒结果
偏小。
造成激光衍射法在＞9φ这个粒级范围百分比含量比比重计法低的原因有
二：其一，由于激光粒度仪Malvern 2000的测量范围为0.02～2000μ,小于0.02μ
的颗粒仪器是测不出来的，小颗粒光散射能量低，可能造成漏检［9］；而比重计
法理论上是没有最小测试范围的；其二，从原理上看，比重计法测量的粒径相当
于相同沉降速度的球体直径，片状等非球体颗粒的沉降速度平均起来要比相同体
积的球体小；激光衍射法测量的粒径相当于相同衍射角的球体直径，反映颗粒的截面积特征，片状等非球体颗粒的截面积平均起来要大于相同体积的球体［10］。＞9φ(粘土)的沉积物的矿物组分主要为高岭石类、伊利石类、蒙脱石类、绿泥石类等层状结构硅酸盐，其形态主要为片状等［11］。因此用比重计法测量结果为＞9φ的片状颗粒，而用激光衍射法测量可能＜9φ。其结果造成激光衍射法测试结果偏粗。
用比重计法测试样品前，为了使颗粒在水中均匀分布，实验者总是将其充分搅拌，然后开始实验，这时液体的颗粒受到向心力的作用，从而延缓了颗粒的沉降。通过观察发现，液体大约需要1分钟才能完全平静下来，而这个时间大概是理想状态下(即未受向心力作用下 )4φ颗粒沉降所需时间。这就使得＜4φ这个粒级范围的含量偏低，相对而言，激光衍射法测试结果偏粗。
关于这两种方法的换算问题，一般认为并不存在全面适用的换算因数［12，13］。但是部分粒度参数是否存在着换算关系呢?本文用式(3)对图4中的回归方程进
行了F显著性检验。
F=(N-2)×R2/1-R2＞Fα(3)
其中N表示样品个数，R为回归方程的相关系数，Fα为信度为α的F的临界值。分布表得F0.01=7.08。对式（3）进一步推导，可得到
本文N=63，α取0.01，在α=0.01、分子自由度为1、分母自由度为60时，查F分布表得F0.01=7.08。对式(3)进一步推导，可得到
R＞0.3249 (4)
式(4)说明回归方程的相关系数在大于0.3249的情况下就可以通过回归方程的显著性检验。而本文所建立的平均粒径和中值粒径的回归方程的相关系数分别为0.9864，0.9763，远远大于0.3249，说明回归方程是显著的［14］；从图3可以看出，二者的差异主要集中在颗粒分布的尾部，而尾部的百分比含量一般较小，
对平均粒径和中值粒径影响不大，故其回归方程作为换算公式使用，是有实际意义的。
6 结论
(1)激光衍射法和比重计法测试结果具有明显的相关性，并求得两个换算公式(φ)：
a 平均粒径(比重计)=0.9235×平均粒径(激光粒度仪)+0.8531
b 中值粒径(比重计)=1.0016×中值粒径(激光粒度仪)+0.3156
(2)激光衍射法和比重计法测试结果的差异主要反映在＞9φ和＜4φ这两个粒级范围内。
参考文献：
几种粒度测量仪器的对比
wangshuai 发表于 2006-8-25 16:29:09
激光粒度仪
原理：根据光的散射现象,即颗粒越小散射角越大的现象(可称为静态光散射)
理论测量范围：0.05~2000μm
优点：动态范围大、测量速度快、操作简便、重复性好
缺点：分辨率低，不宜测量粒度均匀性很好的粉体
颗粒图像处理仪
原理：显微镜方法与数字图像处理技术相结合
理论测量范围：0.5~1200μm
优点：分辨率高、可观察颗粒形貌和状态
缺点：操作比较麻烦，结果易受操作人员影响，不宜测量分布范围宽的样品
库尔特(电阻法)颗粒计数器
原理：小孔电阻原理
理论测量范围：0.4~256 μm
优点：分辨率高、重复性好、操作较简便
缺点：易堵孔、动态范围小，不宜测量分布范围宽的样品，如水泥
沉降仪
(包括重力沉降、离心沉降、光透沉降、沉降管、移液管等)
原理：沉降原理,即Stokes原理,根据颗粒的降速度测量颗粒的大小。
理论测量范围:
离心沉降0.01~100μm
其它：2~100 μm
优点：原理直观，造价较低
缺点：操作复杂，结果受环境和操作者
影响较大，重复性较差
动态光散射仪(PCS)
原理：根据微小颗粒在液体中做布郎运动，造成溶液中局部颗粒浓度变化，从而引起散射光的强度随时间变化，通过分析散射光的自相关性，推算颗粒的运动速度，最
终测知颗粒大小。
测量范围：2nm~2000nm(2 μm)
粒度测量基础知识(图文)
(2002-7-17)
1.粒径的定义与粒度分布的概念
所谓粒径，就是颗粒的直径、大小或尺寸。现实的粉体颗粒，如滑石粉、碳酸钙、水泥等颗粒，其形状是不规则的，粒径如何描述?实际上，迄今为止的任何一种粒度测量仪器，都是用现实颗粒同圆球颗粒相比较的方法测量颗粒大小的，即"如果颗粒是个圆球，那么它应该是(等效于)这么大"。粒径的科学定义如下:当被测颗粒的某种物理特性或物理行为与某-直径的同质球体(或其组合)最相近时，就把该球体的直径(或其组合)作为被测颗粒的等效粒径(或粒度分布)。
不同原理的仪器，选择颗粒不同的与其大小相关的物理性质或行为来度量其大小，例如，激光粒度仪选择颗粒对光的散射特性，沉降仪选择颗粒在液体中的沉降特性，筛分法选择颗粒能否通过筛孔，等等。由于不同仪器选择同一颗粒不同的物理性质作为等效时的参考量，因此用它们测量同一不规则颗粒时，结果可能是不同的。有时甚至同一种原理的仪器，测试条件不同，结果也可能不同，例如，筛分测量的结果同振筛的时间有关。
粒径用来描述一个颗粒的大小。一种粉体样品的各个颗粒，大小互不相同，这时要用粒度分布才能较全面地描述样品颗粒的整体大小。粒度分布是指各种大小的颗粒占颗粒总数的比例。可以用表格(粒度分布表)或曲线表示。2.现代常见的几种粒度测量仪器的比较
2
现代常见的几种粒度测量仪器的比较 2.1激光粒度仪
·原理:根据光的散射现象(见图1)，即颗粒越小散
射角越大的现象(可称为静态光散射)
·理论测量范围:0.05~2000μm
·优点:动态范围大、测量速度快、操作简便、重复性好
·缺点:分辨率低，不宜测量均匀性很好的样品
2.2库尔特(电阻法)颗粒计数器
·原理:小孔电阻原理
·理论测量范围:1～256μm
·优点:分辨率高、重复性好、操作较简便
·缺点:易堵孔、动态范围小，不宜测量分布范围宽的样品，如水泥
2.3颗粒图像处理仪
·原理:显微镜方法与数字图像处理技术相结合
·理论测量范围:0.5~1200μm
·优点:分辨率高、可观察颗粒形貌和状态
·缺点:操作比较麻烦，结果易受操作人员影响，不宜测量分布范围宽的样品
2.4沉降仪(包括重力沉降、离心沉降、光透沉降、沉降管、移液管等)
·原理:沉降原理，即Stokes原理，根据颗粒的沉降速度测量颗粒的大小。
·理论测量范围:离心沉降:0.01～100μm 其它:2～100μm
·优点:原理直观，造价较低
·缺点:操作复杂，结果受环境和操作者影响较大，重复性较差
2.5动态光散射仪(PCS)
·原理:根据微小颗粒在液体中做布朗运动，造成溶液中局部颗粒浓度变化，从而引起散射光的强度随时间变化，通过分析散射光的自相关性，推算颗粒的运动速度，最终测知颗粒大小。·测量范围:2nm~2000nm(2μm)
3.什么样的激光粒度仪能测到1μm以下的颗粒?
激光粒度仪是当今世界用途最广泛的粒度仪，现在有些仪器标称测量下限达到1μm以下，甚至0.1μm。科学研究表明，要测量亚微米颗粒，至少应满足以下两个条件:
(1)散射理论上采用Mie理论。有些仪器为了刻意模糊这一点，在仪器说明书或测试报告中有意不提理论模式。实际上如果是采用Mie散射模式，测量时必须输入折射率的具体数值，同时也会在报告中显示所用的折射率参数，如果没有折射率这一参数，用的必定是衍射模式，那么1μm以下的粒度数据是假的。
(2)仪器的光学装置能测量大角散射光。通过理论分析很容易证明，当探测器能接收的最大散射角小于14°时，仪器只能测量1μm以上的颗粒。像通常采用的照明光正入射的情况下，由于散射光在测量窗口玻璃表面的掠射和全反射的影响，能被有效接收的前向散射光(在空气中)的最大散射角约为65°，此时对应于0.2μm的测量下限。实际上，在经典的付里叶变换结构下，付里叶镜头要接收如此大的散射角是非常困难的。
为了扩展仪器的测量下限，世界各著名仪器制造商发展出各种各样的光学结构。下面介绍和
分析几种著名品牌
激光粒度仪的光学
结构。
图2是Malvern
Mastersizer的光学结构，采用亏向付里叶变换和后向散射接
收技术。所谓逆向付里叶变换就是被测
样品放置在付里叶透镜后方的光学结构。光学理论告诉我们，在近轴(即小角散射)情况下，具有相同散射角的散射光会在处于焦平面的探测器上会聚，其结果同经典付里叶变换一样，只是焦距相当于样品所在位置至探测器的距离。但是随着散射角的增大，聚焦情况会越来越差。这时在计算理论光能分布时，必须加以修正，否则将引起误差。日本的岛津、清新两公司的仪器也采用这种结构。
图3是Coulter激光粒度仪(注意:coulter公司更著名的是coulter计数器)的光学结构。为了测得大角散射光，该仪器采用了双镜头技术(专利)。此时测量下限可达0.4μm(采用波长为0.8μm 的半导体激光)。为了进一步扩展下限，该公司又采用了称为偏振光强度差（PID）的专利技术，将测量下限延伸到0.04μm.
图4是欧美克公司LS-POP(lll)型激光粒度仪的光学结构，采用了独创的球面接收技术(专利)。该结构也是一种逆向付里叶变换系统，但是处于透镜焦平面的环形探测器阵列的最大接收角只有5°，在此范围内散射光的聚焦良好。用以接收较大角散射光的大角探测器离散地分布在球面上，该球面以样品池与环形探测器之间的部分光轴为直径。可以证明，散射光在任何探测单元上都能良好聚焦。在这种结构中，测量下限可达0.2μm(采用波长为0.63μm的He-Ne 激光)，即达到前向散射结构的测量极限。
图5是欧美克LS800型仪器的光学结构。该型仪器保留了LS-POP(III)型仪器的球面散射结
构，另外还增加了后向散射接收装置，和双向偏振光补偿技术(专利)。后向接收可以将测量下限延到0.1μm(参考Malvern仪器结构)。双向偏振光补偿结构则将测量下限拓展到0.05μm。
。。用户在比较和选购粒度仪器时，最关心是性能价格比。在性能方面，以下指标对粒度仪是非常重要的，即重复性、真实性、易操作性和测量范围。下面分别加以论述：
。。重复性：又称再现性或精度，是指仪器对同一样品进行多次测量所得的重复误差；
误差越小，表示重复性越好。粒度仪的重复误差有其特殊性，表现在：。。粒度仪测得的基本结果是粒度分布，是一组数，而不是一个数。从道理上说应考察
每个数的重复误差，才能全面评价仪器的重复性。然而这样做是很繁琐的，也不能给人
以明确的结论。现行的激光粒度
仪国际标准建议,用D50[或D(4,3)]、D10
和D90，即平均粒径，下限粒径和上限粒径的重复性来衡量仪器的整体重复性，我们认
为这一评价方法也适用于其他粒度仪。
。。一般来说样品的分布宽度越宽，则重复性越差。如果有人告诉你，他的仪器重复误
差小于1%，而不说明样品分布宽度，处于量程的哪一段？是哪项指标？那么这个重复误差的含义不明确，参考价值不大。激光粒度仪的现行国际标准推荐，如果用分布宽度小
于10(即仪器标示的最大粒与最小粒之比)或分布的离散度小于50%，且粒度处于仪器量程中段的样品作检验样品，只要D50的重复误差小于±3%，D10和D90的重复误差小于5%，那么仪器就是合格。另外还指出，如果粒径小于10μm，那么上述指标可以翻倍。
后面对小粒子补充说明是考虑到粒径越小，在绝对误差相同的情况相对误差就越大。
。。真实性：前文谈到粒度测量不宜引用“准确性”这一指标，但不意味着测量结果可以
漫无边际地乱给，如果这样就失去了测量的真实性。
。。不同仪器之间测量结果的差别，应在合理的范围之内。何谓例题？目前还没有系统
的研究，但有一些零星的结论，例如：各种原理的粒度仪对标准球形颗粒的粒度测量结
果都应该一致；激光粒度仪测量的结果有一个合理的分布展宽等等。也有一些测量不真
实的例子，比如非针状颗粒过筛后测得的粒径上限，比筛孔宽度大得多；测量10μm单
分散的球形标准粒子时，在1μm附近出现一个分布峰；测量下限为0.1μm的仪器却不用米氏散射理论等等。
。。易操作性：仪器是否便于操作，是其性能好坏的重要软指标之一。
。。量程和动态范围：量程和动态范围是两个相互关联的重要指标。量程是指仪器能测
量的总的粒径范围。大多数粒度仪的量程是分档的。一档能测的粒度范围称为动态范围。
沉降仪、颗粒图像仪和电阻法计数器的动态范围都在1:20左右，激光粒度仪则大于1:100，高的可达1:1000。动态范围越大，使用越方便。
。。激光粒度仪
。。原理：根据光的散射现象,即颗粒越小散射角越大的现象(可称为静态光散射) 。。理论测量范围：0.05~2000μm
。。优点：动态范围大、测量速度快、操作简便、重复性好
。。缺点：分辨率低，不宜测量粒度均匀性很好的粉体
。。颗粒图像处理仪
。。原理：显微镜方法与数字图像处理技术相结合
。。理论测量范围：0.5~1200μm
。。优点：分辨率高、可观察颗粒形貌和状态
。。缺点：操作比较麻烦，结果易受操作人员影响，不宜测量分布范围宽的样品
。。库尔特(电阻法)颗粒计数器
。。原理：小孔电阻原理
图1：光的散射（衍射）现象
。。理论测量范围：0.4~256 μm
。。优点：分辨率高、重复性好、操作较简便
。。缺点：易堵孔、动态范围小，不宜测量分布范围宽的样品，如水泥
沉降仪
(包括重力沉降、离心沉降、光透沉降、
沉降管、移液管等)
原理：沉降原理,即Stokes原理,根据颗
粒的降速度测量颗粒的大小。
理论测量范围:
。。离心沉降0.01~100μm
。。其它：2~100 μm
优点：原理直观，造价较低
缺点：操作复杂，结果受环境和操作者
影响较大，重复性较差
图2：沉降仪等效示例
。。动态光散射仪(PCS)
。。原理：根据微小颗粒在液体中做布郎运动，造成溶液中局部颗粒浓度变化，从而引起散射光的强度随时间变化，通过分析散射光的自相关性，推算颗粒的运动速度，最终测知颗粒大小。
。。测量范围：2nm~2000nm(2 μm)
文秘知识测试试题及答案(一)
————————————————————————————————作者：————————————————————————————————日期： 2
文秘知识测试试题及答案(一).txt同志们：别炒股，风险太大了，还是做豆腐最安全！做硬了是豆腐干，做稀了是豆腐脑，做薄了是豆腐皮，做没了是豆浆，放臭了是臭豆腐！稳赚不亏呀！一、单选题： 1、秘书工作的作用有5条，其中“负责承上启下、文件吞吐、信息集散、决策下达、内外联系”说的是以下哪一条？ A、助手作用。 B、参谋作用。 C、协调作用。 D、枢纽作用。 E、耳目作用。 2、“守口如瓶，滴水不漏，提高警惕，严肃纪律，切忌麻痹大意，掉以轻心。”体现的是秘书工作的哪一条原则？ A、准确。 B、迅速。 C、保密。 D、求实。 3、秘书工作的职业道德第一条是： A、忠诚老实，实事求是。 B、克己为公，不谋私利。 C、谦虚谨慎，埋头苦干。 D、严格遵守纪律，勇于自我批评。 4、调查研究的注意事项，其中是重要的一项，即首要的一项是： A、要有正确的态度和方法。 B、谦虚谨慎，模范地执行党的方针、政策。 C、调查研究要深入。 D、坚持实事求是。 5、秘书工作利用信息的作用，主要表现在： A、熟悉情况，提高办事效率。 B、便于宣传，为搞好秘书工作服务。 C、知己知彼，“百战不殆”。 D、为领导的科学决策提供依据。 6、文件在传阅过程中，后边阅批人的批示意见，需要向前边已经作过批示的领导同志通报，这个“倒流”传阅的过程称为： A、分传 B、直传 C、横传 D、回传 7、秘书部门在将收文中的办件请有关部门办理后，对承办部门应适时催询，使用事情及时得到办理。这一个过程叫： A、查办 B、请办 C、催办 D、督办 8、催办文件一般分为电话催办、信函催办和上门催办三种方式。目前最方便的一种催办方式是： A、电子邮件催办 B、信函快件催办 C、电话催办 D、驱车前往催办 9、两个及两个以上机关联名行文，须经各联名机关的领导同志联名签署，联名签署文件的过程称作： A、签发 B、送审 C、签名 D、会签 10、有时密级，是重要的国家秘密，即国家秘密的核心部分，一旦泄露，就会使国家遭受特别严重的损害。我们把这种密级称为： A、神密 B、机密 C、奥密 D、秘密 E、绝密 11、接听电话时，如果一个电话未完又来一个电话，你应选择哪种处理方式： A、把先接的这个电话接完了，再去接听另一个电话 B、接起另一个电话，视电话内容的紧急情况，让紧急的一方先讲，同时礼貌地请另一方稍等或让他过一会再打过来，或主动给他打过去 C、把后打来的电话拿起，告诉他（她）你正在接电话，叫他（她）选等一会儿 D、 12、在接听电话时，如果对方喋喋不休，废话连篇，你怎样处理？ A、立即把电话挂断 B、“您烦不烦，啰啰嗦嗦……”，先教训他，再把电话挂断
中特迎评应知应会知识测试试卷（二） 一、单选题（每题1分，共10分） 1.树立和落实科学发展观，必须始终坚持（A） A.以经济建设为中心 B.以保护环境为中心 C.已调整结构为重点 D.以节约资源为重点 2.建设中国特色社会主义的总依据是（A） A.社会主义初级阶段。 B.新世界新阶段阶段性特征。 C.新世纪时代特征。 D.新阶段阶段性特征。 3.中国特色社会主义的总布局是（C） A.“一个中心，两个基本点” B.“两个文明，两手抓” C.“五位一体” D.基本理论、基本实践、基本纲领、基本经验、基本制度。 4.中国特色社会主义道路的必由之路是（B） A.解放和发展生产力 B.改革开放 C.相信人民、依靠人民 D.公平公正 5.十八大指出，加快发展方式转变的关键是（A） A.深化改革
B.扩大开放 C.提高改革水平 D.科学发展 6.建设社会主义文化强国的关键是（D） A.建设社会主义核心价值体系 B.满足人民精神文化需求 C.发展文化产业 D.增强全民族文化创造活力 7.不属于党的建设的主线是（C） A.执政能力 B.先进性 C.革命性 D.纯洁性 8.当前我国加快建设资源节约型社会的核心是（B） A.合理利用社会资源，避免资源浪费。 B.节约使用资源，提高资源利用率。 C.大力发展循环经济。 D.减少污染。 9.不属于马克思主义执政党的建设目标是是（C） A.学习型 B.服务型 C.先进型 D.创新型 10.十八大提出政治体制改革的根本是（C） A.坚持党的领导
B.加强依法治国 C.保证人民当家作主 D.增强党和国家活力 二、多选题（每题2分，共20分） 1.党的十八大报告提出巩固统一战线的思想政治基础是什 么？（ AC ） A.爱国主义 B.共产主义 C.社会主义 D.集体主义 2.科学发展观的历史地位在于（ ABCD ） A.是中国特色社会主义理论体系最新成果 B.是指导党和国家全部工作的强大思想武器 C.是中国共产党集体智慧的结晶 D.是党必须长期坚持的指导思想 3.中国特色社会主义制度概括而言，主要是指（ ABC ） A.根本制度 B.基本制度 C.具体制度 D.具体机制 4．全面加强党的建设需要增强哪些能力（ ABC） A.自我净化 B.自我完善 C.自我革新 D.自我提升 5.胡锦涛总书记在十八大报告中提到全党要坚定哪三个自 信
. 粒度测试的基本概念和基本知识 1.什么是颗粒？ 颗粒是具有一定尺寸和形状的微小的物体，是组成粉体的基本单元。它宏观很小，但微观却包含大量的分子、原子。2.什么叫粒度？颗粒的大小称为颗粒的粒度。3.什么叫粒度分布？不同粒径的颗粒分别占粉体总量的百分比叫做粒度分布。 常见的粒度分布的表示方法？4.表格法：用列表的方式表示粒径所对应的百分比含量。通常有区间分?布和累计分布。图形法：用直方图和曲线等图形方式表示粒度分布的方法。?什么是粒径？5. 颗粒的直径叫做粒径，一般以微米或纳米为单位来表示粒径大小。什么是等效粒径？6.文档Word . 同质球形颗粒相同或相近时，我们就当一个颗粒的某一物理特性与 用该球形颗粒的直径来代表这个实际颗粒的直径。根据不同的测量方法，等效粒径可具体分为下列几种：等效体积径：即与所测颗粒具有相同体积的同质球形颗粒的直径。激?光法所测粒径一般认为是等
效体积径。等效沉速粒径：即与所测颗粒具有相同沉降速度的同质球形颗粒的直?Stokes离心沉降法所测的粒径为等效沉速粒径，也叫径。重力沉降法、径。等效电阻径：即在一定条件下与所测颗粒具有相同电阻的同质球形颗?粒的直径。库尔特法所测的粒径就是等效电阻粒径。即与所测颗粒具有相同的投影面积的球形颗粒的直等效投影面积径：?径。图像法所测的粒径即为等效投影面积直径。为什么要用等效粒径概念？7. 由于实际颗粒的形状通常为非球形的，因此难以直接用粒径这个值来表示其大小，而直径又是描述一个几何体大小的最简单的一个量，于是采用等效粒径的概念。简单地说，粒径就是颗粒的直径。从几何学常识我们知道，只有圆球形的几何体才有直径，其他形状的几何体并没有直径，如多角形、多棱形、棒形、片形等不规则形状的颗粒是不存在真实直径的。但是，由于粒径是描述颗粒大小的所有概念中最简单、直观、容易量化的是用粒径来描述颗一个量，所以在实际的粒度分布测量过程中，人们还都 粒大小的。一方面不规则形状并不存在真实的直径，另一方面又用粒径这个概念来表示它的大小，这似乎是矛盾的。其实，在粒度分布测量过程中文档Word . 。等效直径是当被等效直径所说的粒径并非颗粒的真实直径，而是虚拟的“”测颗粒的某一物理特性与某一直径的同质球体最相近时，就
分析了Cilas940L激光粒度仪的测试结果,并与沉降法、筛析法进行了比较.激光粒度仪测试结果的重复性较好,测量精度较高.对于玻璃珠样品,激光粒度仪和筛析法测试结果十分接近,对于天然沉积物,激光粒度仪测定的平均粒径偏粗,分选偏差.和沉降法相比,激光粒度仪测定的粘土组份(＜8φ)的含量为沉降法的46.7%～70.5%,平均为60%,测定的平均粒径较沉降法偏粗,分选偏差.造成激光粒度仪与沉降法、筛析法之间差异的原因主要在于这些测试方法原理的不同和天然沉积物不规则的形状. 激光衍射法与比重计沉降法所测粒度参数的对比研究——以海滩泥沙为例 陈仕涛1，王建1，朱正坤2，娄英杰2 (1.南京师范大学地理科学学院，江苏南京210097； 2.江苏省交通规划设计院，江苏南京 210005) 摘要：用比重计沉降法和激光衍射法这两种方法，在相同条件下，对65个海滩泥沙样品分别进行了粒度分析。结果表明，激光衍射法的测试结果相对偏粗，二者的差异主要反映在＞9Φ中和＜4Φ这两个粒级范围内，上述差异对平均粒径、中值粒径、标准偏差、尖度、偏度等5个常用粒度参数的影响程度是不同的，经过线性相关性分析发现，二者的平均粒径和中值粒径的相关系数R较高，分别为0.9864，0.9763，F显著性检验和分析表明，其回归方程是有意义的，可作为换算公式使用，从而求得二者数据对比与换算途径。 关键词：激光粒度仪；比重计；粒度分析；相关性 1 引言 粒度分析，也叫颗粒分析，在许多领域有着广泛的应用。粒度测量的方法很多，比如传统的沉降法和随着激光技术的发展而产生的激光衍射法。沉降法之一的比重计法由于使用的仪器简单，在细颗粒样品的测量中曾广泛应用。激光衍射粒度分析法由于测量范围宽、所需样品量少、快速方便、重复性好等优点，使得用户越来越多，进而有取代其它粒度方法的趋势［1］，不同的测试方法由于受原理中某些假设和仪器本身的限制，测量的数据往往各不相同［2］，这就必然会导致相关数据及成果在对比与共享方面存在着客观上的困难。因此，定量分析这两
实验一 粉尘粒径分布测定 一、实验目的 1.掌握用光散射的方法测定粉尘粒径分布的方法。 2.了解激光粒度分布仪的构造原理及操作方法。 二、实验原理 根据光学衍射和散射原理，光电探测器把检测到的信号转换成相应的电信号，在这些电信号中包含有颗粒粒径大小及分布的信息，电信号经放大后，输入到计算机，计算机根据测得的衍射和散射光能值，求出粒度分布的相关数据，并将全部测量结果打印输出。 图1 激光粒度测试仪原理示意图 三、实验设备 图2 仪器外形结构 A ：机械搅拌器 B ：样品分散池 C ：排水管接口 D ：自动进水管接口 E ：电源开关 F ：交流电源输入端 G ：连接串口线 四、操作步骤 1.开仪器和电脑电源，开电源前先检查电源是否正常，接地是否良好； 2.为保证测试的准确性，仪器应预热20~30分钟，再进行测试； H 、 正视图 后视图
3.打开水开关；运行桌面快捷文件“JL-1166”； 4.点击“仪器调零”，会出现两种情况： A.显示“请按空白测试”，表示仪器可以通讯，状态正常； B.显示“仪器调零请等待”，字没有变化，表示仪器与电脑之间没有通讯，此时：请点击：“系统设置-系统设置”，弹出“选择串口号数”对话框，如果当前串口号数为“1”，修改为“2”，仪器就可以通讯了（也可以运行TZ.exe文件修改）。 5.点击“半自动清洗”，继续点击“循环泵”和“进水”。待样品分散池内无气泡排出，点击“空白测试”，出现“状态正常请加粉测试”。 注：如果使用环境没有水源，只需在提示自动进水时由人工进水（推荐方法）。也可以选用半自动清洗，由人工进水，往样品分散池内注入三分之二清水，点击“半自动清洗-循环泵”。待样品分散池内无气泡排出，点击“空白测试”，出现“状态正常请加粉测试”。 6.此时，点击“加粉准备”，在样品池中加入适量粉末（约0.1~0.5g，不同粉体加入量不尽相同，应保证相对加入量显示在50~85之间，另加1~2滴分散剂； 7.电脑自动完成第一次测试，显示数据后，可继续点击“测试”，此时：以下表数据进行判断分档测试。 见下表： 8.反复点击“测试”3~5次，待数据稳定后，点击“保存文件”，输入文件名，点击“保存”（保存文件默认在当前文件夹中的JL子文件夹中）； 9.测试完毕后要及时点击“全自动清洗”，自动进行仪器内部管道循环清洗； 注：如果是使用半自动测试，测试完毕后，同样点击“全自动清洗”，待样品分散池内完全排完水后，及进注入清水至样品分散池，水位约在三分之二，此动作人工替代进水阀动作，直至清洗完毕。 10.要显示测试结果，点击“结果显示”； 11.要打印测试结果，点击“结果显示-打印”； 12.清洗次数及排水，进水时间等参数可以自己设定：点击“系统-清洗参数设置”即可设置清洗参数(清洗次数一般为三次)； 13.测试结束时，应先关闭仪器电源，再关闭计算机电源。 五、注意事项
粒度测试的基本概念和基本知识问答 1. 什么是颗粒 颗粒是具有一定尺寸和形状的微小的物体，是组成粉体的基本单元。它宏观很小，但微观却包含大量的分子、原子。 2. 什么叫粒度 颗粒的大小称为颗粒的粒度。 3. 什么叫粒度分布 用一定方法反映出一系列不同粒径颗粒分别占粉体总量的百分比叫做粒度分布。 4. 粒度分布的表示方法 1) 表格法：用列表的方式给出某些粒径所对应的百分比的表示方法。通常有区间分布和累计分布。 2) 图形法：用直方图和曲线等图形方式表示粒度分布的方法。 3) 函数法：用函数表示粒度分布的方法。常见有R-R分布，正态分布等。 5. 什么是粒径 粒径就是颗粒的直径，一般以微米(μm)为单位。 6. 什么是等效粒径 等效粒径是指当一个颗粒的某一物理特性与同质球形颗粒相同或相近时，我们就用该球形颗粒的直径来代表这个实际颗粒的直径。根据不同的测量方法，等效粒径可具体分为下列几种：
1) 等效体积径：即与所测颗粒具有相同体积的同质球形颗粒的直径。激光法所测粒径一般认为是等效体积径。 2) 等效沉速粒径：即与所测颗粒具有相同沉降速度的同质球形颗粒的直径。重力沉降法、离心沉降法所测的粒径为等效沉速粒径，也叫Stokes径。 3) 等效电阻径：即在一定条件下与所测颗粒具有相同电阻的同质球形颗粒的直径。库尔特法所测的粒径就是等效电阻粒径。 4) 等效投影面积径：即与所测颗粒具有相同的投影面积的球形颗粒的直径。图像法所测的粒径即为等效投影面积直径。 7. 为什么要用等效粒径概念 由于实际颗粒的形状通常为非球形的，因此难以直接用粒径这个值来表示其大小，而直径又是描述一个几何体大小的最简单的一个量，于是采用等效粒径的概念。 8. 什么叫D50 D50是指累计分布百分数达到50％时所对应的粒径值。它是反映粉体粒度特性的一个重要指标之一。D50又称中位径或中值粒径。如果一个样品的D50=5μm，说明在组成该样品的所有粒径的颗粒中，大于5μm的颗粒占 50%，小于5μm的颗粒也占50％。 9. 什么叫平均径 平均径是通过对粒度分布加权平均得到的一个反映粉体平均粒度的一个量。具体有重量平均径、体积平均径、面积平均径、个数平均径等。 10. 什么叫D97它的作用是什么 D97是指累计分布百分数达到97％时对应的粒径值。它通常被用来反映粉体粗端粒度指标，是粉体生产和应用中一个重要的粒度指标。 11. 常用的粒度测试方法有那些

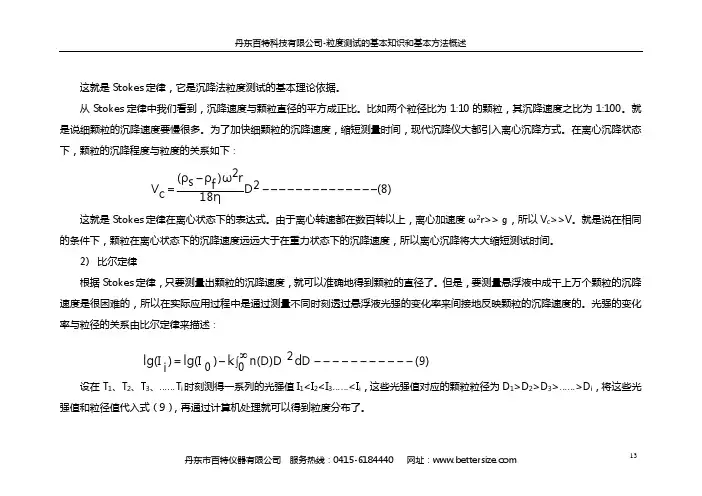

粒度测试的基本知识和基本方法(doc 15)
粒度测试的基本知识和基本方法 摘要：本文从应用角度出发，提出了大家关心的一些粒度测试方面的基本问题，并对这些问题进行了解答。同时介绍了目前常用的几种粒度测试方法的原理、应用情况以及它们各自的优缺点，并在此基础上对粒度测试工作的几个实际问题进行了探讨。 关键词：粒度测试；等效粒径；激光法；沉降法 粒度测试是通过特定的仪器和方法对粉体粒度特性进行表征的一项实验工作。粉体在我们日常生活和工农业生产中的应用非常广泛。如面粉、水泥、塑料、造纸、橡胶、陶瓷、药品等等。在的不同应用领域中，对粉体特性的要求是各不相同的，在所有反映粉体特性的指标中，粒度分布是所有应用领域中最受关注的一项指标。所以客观真实地反映粉体的粒度分布是一项非常重要的工作。下面就我具体讲一下关于粒度测试方面的基知识和基本方法。 一、粒度测试的基本知识 1、颗粒：在一尺寸范围内具有特定形状的几何体。这里所说的一尺寸一般在毫米到纳米之间，颗粒不仅指固体颗粒，还有雾滴、油珠等液体颗粒。颗粒的概念似乎很简单，但由于各种颗粒的形状复杂，使得粒度分布的测试工作比想象的要复杂得多。因此要真正了解各种粒度测试技术所得出的测试结果，明确颗粒的定义是很重要的。
2、粉休：由大量的不同尺寸的颗粒组成的颗粒群。 3、粒度：颗粒的大小叫做颗粒的粒度。 4、粒度测试复杂的原因 由于颗粒的形状多为不规则体，因此用一个数值去描述一个三维几何体的大小是不可能的。为了叙述方便，我们以火柴盒为例，如图2。用一把直尺量一个火柴盒的尺寸，你可以得出这个火柴盒的尺寸是20×10×5mm。但你不能说这个火柴盒是20mm或10mm或5 mm，因为这几个数值只是它大小尺寸的一个侧面而不是它的整体。可见，用一个数值去直接描述一个火柴盒的大小都是不可能的，同样，对于一个形状极其复杂的颗粒来说，用一个数值去直接描述它们的大小就更不可能了。那么，怎样仅用一个数值描述一个颗粒的大小？这是粒度测试的基本问题。 5、粒度分布：用特定的仪器和方法反映出的不同粒径颗粒占粉体总量的百分数。有区间分布和累计分布两种形式。区间分布又称为微分分布或频率分布，它表示一系列粒径区间中颗粒的百分含量。累计分布也叫积分分布，它表示小于或大于某粒径颗粒的百分含量。 6、粒度分布的表示方法： ① 表格法：用表格的方法将粒径区间分布、累计分布一一列出的方法。 ② 图形法：在直角标系中用直方图和曲线等形式表示粒度分布的方法。
党的基本知识试题及答案 一、填空题：(每空4分，共20分) 1、中国共产党成立于1921年7月23日。 2、中国共产党在社会主义初级阶段的基本路线，是以“一个中 心、两个基本点”为主要内容，请问“一个中心”是指以经济建设为中心，“两个基本点”是指坚持四项基本原则、坚持改 革开放。 3、中华人民共和国第一任国家主席和政务院(国务院)总理分别 是毛泽东和周恩来 4、党的宗旨是全心全意为人民服务。 5、党的组织原则是_民主集中制。 二、单项选择题(每小题4分，共20分) 1．民主集中制是（C）。 A．民主基础上的集中B．集中指导下的民主 C.民主基础上的集中与集中指导下的民主相结合 2．党员的党龄，从（C）之日算起。 A．从递交入党志愿书B．支部大会通过其为预备党员 C．预备期满转为正式党员 3．人民日益增长的物质文化需要同落后的（C）之间的矛盾仍 然是我国社会的主要矛盾。 A.生产力 B.社会生产力 C.社会生产 4．党组织讨论决定问题，必须执行（A）原则。
A、少数服从多数； B、成员服从领导； C、下级服从上级； D、 个人服从集体 5．党员如果没有正当理由，连续（B）不交纳党费，就被认为是 自行脱党。 A、三个月； B、半年； C、一年； D、两年 三、判断题(在括号里填“√”或“×”，每小题4分，共20分) 1．在建设社会主义市场经济时期，中国共产党仍然是工人阶级 先锋队，工人阶级仍然是中国共产党直接的、主要的阶级基础， 因此，全心全意依靠工人阶级的根本指导方针不能变也不会变。 （√） 2．主要是从非公有制经济中发展起来的新的社会阶层，同工人、农民、知识分子、干部和解放军指战员一样，也是有中国特色社 会主义事业的建设者。（√） 3．中国共产党是工人阶级的先锋队，就是说只要是工人阶级的 一分子都可以入党。（×） 4、开除党籍是党内的最高处分。（√） 5、预备党员的预备期为二年。（×） 四、问答题（每题10分，共40分） 1、中国共产党的指导思想是什么? 答：中国共产党的指导思想是马克思列宁主义、毛泽东思想、邓小平 理论、“三个代表”重要思想。
最大直径 特性： V=体积 W=重量 S=表面积 A=投影面积 R=沉降速度 高圆度 中圆度 低圆度 图1 有关粒度的难题 假设给你一只火柴盒和一把尺子，要求你告诉我它的大小。你可能回答火柴盒的大小是20×10×5 mm 。但是你若回答“火柴盒的大小是20 mm ”，这是不正确的，因为这仅仅是其大小的一个维度。你不可能用一个单独的数字来描述一只三维的火柴盒的大小。显然，对于复杂的形状，比如一颗砂粒或漆罐中的一粒颜料而言，情况变得更加困难。如果我是质量保证经理，我只想用一个数字来描述颗粒的大小-比如我必须知道从上一次生产起，颗粒的平均大小是增加了或是减少了。这就是粒度分析的一个基本问题-我们如何能够只用一个数字来描述一个三维物体呢？ 图1显示了一些砂粒。它们的大小是多少？ 等效球体 只有一种形状可以用一个数 字来描述，那就是球体。如果 我们说，一个球体的直径是 50μm ，这样的描述是完全正 确。然而，即使是对于立方体， 我们也不能以同样的方式做 到，因为50μm 可能是指一条边或者指一条对角线。对于火柴盒而言，它拥有许多可以用一个数字描述的特性。例如重 量是一个单一的数字，体积和表面积亦然。因此，如果我们有一种方法可以测量火柴盒 的重量，那么，我们可以把这个重量转化为球体的重量： 重量 = 4/3πr 3 ρ 而计算出与火柴盒重量相等球体的独特直径（2r ）。这就是等效球体理论。我们测量颗粒的一些特性，并假设这指的是一个球体，由此得出一个唯一的数字（这个球体的直径）来描述颗粒。这样，可以保证我们不必以三个或更多数字来描述三维颗粒，虽然那样更加精确，但对于具体操作而言并不方便。 我们可以看出，取决于物体的形状，这将产生一些有趣的结果。我们可通过圆柱体等效球体的例子来说明这种情况（图2）。然而如果圆柱体改变了形状或大小，则体积/重量会发生变化。有了等效球体模型，我们至少可以说它变得更大了或更小了。 图2 100 × 20 μm 圆柱体的等效球 体直径 假设有一个直径D 1=20 μm （即r=10 μm ），高度为100 μm 的圆柱体。另有一个直径为D 2的与圆柱体有等效体积的球体。我们可以用以下方式计算这个直径D 2： 圆柱体的体积 = πr 2h = 10000π（μm 3 ） 球体的体积 = 33 4 X π 其中X 是等效体积半径。 33 V 6204V 3X .==∴π μm 5.197500430000X 3 3 ===π π μm 139D 2.=∴ 对于高100 μm ，直径20 μm 的圆柱体，体积等效球体直径约为40 μm 。下表指出了各种比率圆柱体的等效球直径。最后一行对应于典型的盘形大粘土颗粒。它看起来直径为20 μm ，但由于厚度只有 2 μm ，我们通常不考虑厚度。在测量颗粒体积的仪器上，我们可能得到的答案是半径约为5 μm 。因此，不同的方法可能给出有争议的答案！对于一个25 μm 的筛子而言，所有这些圆柱体看起来是相同大小的，可以说“所有材料都小于25 μm ”。然而对于激光光衍射而言，这些“圆柱体”看起来是不同的。 最小直径 粒度分析基本原理 作者： Alan Rawle 马尔文仪器有限公司Enigma Business Park, Grovewood Road, Malvern, Worcestershire, WR14 1XZ, UK （英国） 什么是颗粒？ 这一问题的提出似乎十分愚蠢！但是，要想对各种粒度分析方法所得出的结果进行分析，这又是一个十分基本的问题。颗粒的分散过程和材料的形状使粒度分析比乍看起来要复杂得多。 棱角明显 有棱角 接近棱角 接近光滑 光滑
显微镜法测试粉体粒度、粒度分布及形貌- (1)
实验二显微镜法测试粉体粒度、粒度分布 及形貌 一、目的意义 显微镜是少数能对单个颗粒同时进行观测和测量的方法。除颗粒大小外，它还可以对颗粒的形状(球形、方形、条形、针形、不规则多边形等)、颗粒结构状况（实心、空心、疏松状、多孔状等）以及表面形貌等有一个认识和了解。因此显微镜法是一种最基本也是最实用的测量方法，常被用来作为对其他测量方法的一种校验甚至确定的方法。 本实验的目的： 通过使用生物显微镜观察粉末的形状和粒度掌握： 1、制样方法及计算方法 2、数据处理 3、粒度分布曲线的描绘 二、方法实质 生物显微镜是透光式光学显微镜的一种。用生物显微镜法检测粉末是一般材料实验室中通用的方法。虽然计算颗粒数目有限。粒度数据往往缺乏代表性，但它是唯一的对单个颗粒进行测量的粒度分析方法。此法还具有直观性可以研究颗粒外表形态。因此称为粒度分析的基本方法之一。 测试时首先将欲测粉末样品分散在载玻片上。并将载玻片置于显微镜载物台上。通过选择适当的物镜目镜放大倍数和配合调节焦距到粒子的轮廓清晰。粒径的大小用标定过的目镜测微尺度量，样品粒度的范围过宽时，可通过变换镜
头放大倍数或配合筛分法进行。观测若干视场，当计数粒子足够多时，测量结果可反映粉末的粒度组成，进而还可以计算粉末平均粒度。 三、仪器与原材料 物镜测微尺、标准测微尺、生物显微镜、分散剂（酒精、环乙醇等）、玻璃棒、吸管粉末试样（雾化粉、电解粉） 四、测试方法 1、显微镜使用前的准备 将目镜测微尺放入所选用的目镜中，并将目镜和物镜安装在显微镜上，将标准测微尺（每小格10微米）置于载物台上通过旋转公降螺钉（注意：不得使物镜接触载玻片1），调节焦距标定目镜测微尺一格比代表的长度（u）。 2、样品的制备 用显微镜测试的粉末应经过筛分，否则由于粉末粒度范围过宽，测试中需经常更换物镜或目镜，不仅造成测试工作的不便而且由于视场范围的变化引起测试的不准确。 粉末样品由于具有发达的表面积，因而有较高的表面能，使粉末颗粒产生聚集，形成团块，影响粉末粒度的测定，所以制样过程中应使颗粒聚集体分散成单个颗粒，一般是将少量粉末样品（0.01克左右）放置在干净的载玻片上，滴上数滴分散介质，用另一干净载玻片覆盖其上。进行对磨并观察情况然后平行对拉将两片玻璃载玻片分开，即得测试用样品，待分散介质挥发后放于显微镜载物台上进行观测。 对分散介质要求： （1）对粉末润湿性好且与所测粉末不起化学作用。
粒度测试的基本概念和基本知识 1.什么是颗粒 颗粒是具有一定尺寸和形状的微小的物体，是组成粉体的基本单元。它宏观很小，但微观却包含大量的分子、原子。 2.什么叫粒度 颗粒的大小称为颗粒的粒度。 3.什么叫粒度分布 不同粒径的颗粒分别占粉体总量的百分比叫做粒度分布。 4.常见的粒度分布的表示方法 表格法：用列表的方式表示粒径所对应的百分比含量。通常有区间分 布和累计分布。 图形法：用直方图和曲线等图形方式表示粒度分布的方法。 5.什么是粒径 颗粒的直径叫做粒径，一般以微米或纳米为单位来表示粒径大小。6.什么是等效粒径
当一个颗粒的某一物理特性与同质球形颗粒相同或相近时，我们就用该球形颗粒的直径来代表这个实际颗粒的直径。根据不同的测量方法，等效粒径可具体分为下列几种： 等效体积径：即与所测颗粒具有相同体积的同质球形颗粒的直径。激 光法所测粒径一般认为是等效体积径。 等效沉速粒径：即与所测颗粒具有相同沉降速度的同质球形颗粒的直 径。重力沉降法、离心沉降法所测的粒径为等效沉速粒径，也叫Stokes 径。 等效电阻径：即在一定条件下与所测颗粒具有相同电阻的同质球形颗 粒的直径。库尔特法所测的粒径就是等效电阻粒径。 等效投影面积径：即与所测颗粒具有相同的投影面积的球形颗粒的直 径。图像法所测的粒径即为等效投影面积直径。 7.为什么要用等效粒径概念 由于实际颗粒的形状通常为非球形的，因此难以直接用粒径这个值来表示其大小，而直径又是描述一个几何体大小的最简单的一个量，于是采用等效粒径的概念。简单地说，粒径就是颗粒的直径。从几何学常识我们知道，只有圆球形的几何体才有直径，其他形状的几何体并没有直径，如多角形、多棱形、棒形、片形等不规则形状的颗粒是不存在真实直径的。 但是，由于粒径是描述颗粒大小的所有概念中最简单、直观、容易量化的一个量，所以在实际的粒度分布测量过程中，人们还都是用粒径来描述颗粒大小的。一方面不规则形状并不存在真实的直径，另一方面又用粒径这个概念来表示它的大小，这似乎是矛盾的。其实，在粒度分布测量过程中
管理知识考试题库 以下试题的难易程度用“★”的来表示，其中“★”数量越多表示试题难度越大，共100题。 一、填空题 ★1、班组中的领导者就是。（班组长） ★2、是企业的细胞，班组管理是企业管理的基础。（班组） ★3、企业的管理层可分为，和。（高层中层基层） ★4、是企业组织生产经营活动的基本单位，是企业最基层的生产管理组织。（班组） ★5、既是产品生产的组织领导者，也是直接的生产者。 （班组长） ★★6、是最基本的管理者。（执行层） ★★7、作为一个班组长，管理员工性格不相同，应该作到“两容”：，。（容人容事） ★★8、是班组长作好本职工作的一个非常重要的环节。 （监督与控制） ★★9、班组的管理原则：。（管理无小事） ★★10、是指个体愿望遭受到阻碍之后所引起的心理行为变化。 （挫折） ★★★11、群体心理的特点：，。（直接性感染性） ★★★12、影响沟通的障碍：，。 （语言障碍组织结构不合理） ★★★13、与员工沟通提倡“四解”：，，，。 （了解理解谅解和解） ★★★14、监督与检查主要遵循一般与关键相结合、平时与抽查相结合的原则，防止中途效应，出现、、的现象。 （开始轰中间松最后空） ★★★15、班组长的权利：，，。 （奖励权惩罚权法定权） ★★★16、提高影响力靠：，，。 （力服才服德服） ★★★17、受挫折主要由两个原因引起：，。 （客观原因个人内因） ★★★18、在企业中，从纵向结构上划分为三个层次：、、。 （经营管理执行） ★★★19、是最更本性的任务。（使命） ★★★20、执行规章制度时应遵循的原则：，。 （先严后宽对事不对人）
★★★21、“四全”安全管理中的“四全”是指、、、。（全员全面全过程全天候） ★★★★22、管理层的技能主要有三类要求：、、。 （见识人情技术） ★★★★23、中国传统思想对管理者的要求是、、。 （德法术） ★★★★24、征求部署意见的两个原则：，。 （独立性原则排斥性原则） ★★★★25、改变计划的原则：、。 （积极原则慎重原则） ★★★★26、流程再造分为四个方面：，，，。 （清除简化整合自动化） ★★★★27、企业安全管理的手段有：手段；＿＿＿手段； 手段；＿＿＿手段等。(行政法制经济文化) ★★★★28、国外有的专家把人的性格分为四种类型，称之为形象轮廓，分别是：，，，。 （冒险型同情型表达型技术型） 二、判断题 ★1、班组是企业的细胞。（√） ★2、班组长是班组生产管理的直接指挥者和组织者，是企业最基层的负责人，既是生产者，又是组织领导者。（√） ★3、科学管理仅适用于工业企业。(×) ★4、企业必须制定计划，才能有效地发挥管理的功能。(√) ★5、为适应变化的情况，在运用管理原则时必须具有灵活性。(√) ★6、部门经理属于高层管理人员。（×） ★7、非盈利组织中的管理技能不需要非常出色。（×） ★8、管理自从有了人类集体活动以来就开始了。（√） ★★9、企业中存在非正式组织是人际关系学说的基本要点之一。(√) ★★10、管理科学学说的主要目标是应用科学的方法来解决生产和作业管理的问题。(√) ★★11、管理人员通过对资源进行组合和协调来实现组织目标。（√） ★★12、大部分时间都花在自己身上的人不能称为管理人员。（√） ★★13、基层第一线管理人员大部分时间是在对工人进行直接的监督管理。（√） ★★14、高层管理人员必须对组织活动的各个方面都有所了解。（√）★★15、在制定了切实可行的计划之后，管理人员的下一步工作就是通过领导职能，激励和管理员工。（×） ★★16、在马克思所述的管理二重性论述中，指挥劳动体现了管理的社会
1粒度 概述 ****** 是一种难溶性的药物，故对****** 的粒度进行研究。****** 粒度检测方法是采用中国药典2015年版四部通则0982中第三法光散射法测定****** 粒度。本方法经过方法验证，适用于****** 粒度的测定。 粒度分析方法验证 粒度方法的建立及验证 1仪器与试剂 激光散射粒度分布仪、自动循环进样系统、碳酸钙、纯化水。 2粒度仪的标定 用纯化水冲洗自动进样系统，取粒度工作标样（碳酸钙）适量，充分分散于水中，再加入自动进样系统，标定仪器，标定三次。结果见下图 图 - 1 第一次标定
图 - 2 第二次标定 图 - 3第三次标定 3超声时间的考察 取****** 适量，充分分散于水中，加入自动进样系统，转速1600转，分别超声1分钟，2分钟，3分钟，4分钟，5分钟测定其粒度分布。结果见下表： 表 1超声时间考察 样品名称d（），μm d（），μm d（），μm 样品超声1分钟 样品超声2分钟 样品超声3分钟 样品超声4分钟
结论：由此可知超声1~5分钟 d（），d（），d（）的RSD分别为%，%，%，表明超声1~5分钟样品粒度检测无明显变化，因此超声1~5分钟均可使样品充分分散，由于工作站中自动测定程序中的超声时间为2分钟，故选择超声时间为2分钟。 4转速考察 取****** 适量，充分分散于水中，加入自动进样系统，超声2分钟，分别考察转速为500转，800转，1200转，1600转，2000转，2500转测定其粒度分布。结果见下表： 表 2转速考察 结论：由此可知转速为1600~2500转的d（），d（），d（）的RSD分别为%，%，%，RSD无明显变化，而转速为500~2500转的d（），d（），d（）的RSD分别为%，%，%，对于d， d的检测波动较大，说明500~1200转的转速不适宜，选择转速为1600~2500转对粒度分布无明显影响，因工作站中自动测定程序中转速为1600转，故选择转速为1600转。 5样品浓度考察（遮光率考察） 光散射法测定粒度时样品的浓度大小主要以遮光率的数值来体现，故对遮光率进行
南海一中高一《三国演义》知识竞赛 说明：本知识竞赛共100道小题，每题1分，满分为100分，竞赛时间为75分钟。 1. 下列谜语都与书中哪个人物有关请选择谜底正确的一组。 凿壁偷光嘴里进蚊子相貌堂堂 A、孔明、张飞、颜良 B、赵云、颜良、孔明 C、孔明、文丑、张飞 2. 下列谜语都与书中哪个人物有关请选择谜底正确的一组。 一模一样桃李逢春大地主 A、张苞、张飞、田丰 B、赵云、雷同、田丰 C、雷同、张苞、田丰 3. 下列谜语都与书中哪个人物有关请选择谜底正确的一组。 更上一层楼碰杯慢慢摇 A、高览、蒋干、周仓 B、高览、蒋干、徐晃 C、雷同、蒋干、徐晃 4. 下列谜语都与书中哪个人物有关请选择谜底正确的一组。 汉朝文书赏罚分明四面屯粮 A、刘表、蒋干、周仓 B、刘表、法正、周仓 C、周瑜、蒋干、周仓 5. 王允利用貂禅除掉董卓的过程中用了哪些计策（） ①美人计②连环计③反间计④苦肉计⑤声东击西计 A①②③④⑤B②③⑤C①②③D ②④⑤ 6. 关于《三国演义》，正确的一项是 A.刘备字玄德，曹操字孟德，张飞字翼德。 B.“三英战吕布”，“三英”指的是关羽、张飞、赵云。 C. “桃园三结义”指的是关羽、张飞、赵云。 D.杨修是孙权手下的谋士。 7. 刘备身边的五虎上将都是谁（） ①魏延②关羽③马超④黄忠；⑤张飞⑥赵云
Ａ．①②③④⑤ B.①②③⑤⑥ C.②③④⑤⑥ D.①②④⑤⑥ 8. 被诸葛亮困于上方谷的是谁父子三人（） A.司马懿； B.司马师； C.司马昭； D.司马炎； 9. “千里草，何青青！十日卜，不得生！”指何人（）A皇甫嵩；B 董卓；C王允 10. 长坂坡一战中，被魏将程昱称为“万人敌”的是谁（）A关羽； B张飞；C赵云 11. 诸葛亮初出茅庐第一次“运筹帷幄之中，决胜千里之外”的战役是（） A火烧新野；B火烧博望坡；C安居平五路；D火烧赤壁 12. 刘备除了糜、孙两位夫人，还有一位是A:钱B:阚C:韩D:甘 13. 关羽在离开曹操时唯一带走的曹操的赠物是A:美女B:金银 C:奴役D:赤兔马 14. “垂手过膝，目能顾其耳。”描写的是谁A:庞统B:刘备C:伊籍D:诸葛亮 15. 孙坚葬于何处A:江都B:曲阿C:丹徒D:松江 16. 曹操为何放弃了第一次攻打徐州？ A:由于孔融、刘备相继救援B:东阿青州军叛乱 C:吕布袭破衮州，使曹操腹背受敌D:袁术攻破濮阳，威胁曹操 17. 孙策过世的年龄A:16 B:21C:26 D:41 18. 煮酒论英雄后，刘备以截击谁为借口逃离A:刘表B:袁绍C:王允D:袁术 19. “水镜先生”是谁A:徐庶B:庞德公C:诸葛亮D:司马徽
测试的基本理论与方法（上） 一、对软件测试的误解 1、如果发布出去的软件有质量问题，那是软件测试人员的错。 2、软件测试技术要求不高，至少比编程容易多了 3、软件测试随便找一个能力差的人就能做。 4、软件测试是测试人员的事，与开发人员无关。 5、设计-实现-测试，软件测试是开发后期的一个阶段 二、如何理解软件测试 软件测试是一种有效的提高软件质量的手段，但即使在投入上有所保证，测试也不能百分为百发现所有质量隐患。况且软件质量并不仅仅是测试出来的。 很多人认为软件测试就是运行一下软件，看看结果对不对。但实际上，如何在有限的投入下，提高软件测试的效率和产出是一件很见功底的事。好的测试人员不仅要掌握各种测试技术，还要具备丰富的编程经验和对BUG的敏感。测试的复杂之处，除了测试技术问题之外，还有测试管理问题。 测试不是可有可无，随心所欲的。规范化的软件开发需要对软件测试早做计划，分配必要的时间，人力和财力等资源，并将其作为项目管理的一个部分加以控制和协调。 开发和测试是软件项目相辅相成的两个过程，人员间的交流，协作和配合是提高整体效率的重要因素。 软件产品开发完毕，再进行测试的观念是有悖于生命周期理论的。软件产品质量问题越晚发现，修复的代价越大。 一些常识和经验之谈
测试能提高软件的质量，但是提高质量不能依赖测试。 测试只能证明缺陷存在，不能证明缺陷不存在。“彻底地测试”难以成为现实，要考虑时间、费用等限制，不允许无休止地测试。我们应当祈祷：软件的缺陷在产品被淘汰之前一直没有机会发作。 测试的主要困难是不知道如何进行有效地测试，也不知道什么时候可以放心地结束测试。 每个开发人员应当测试自己的程序（份内之事），但是不能作为该程序已经通过测试的依据（所以项目需要独立测试人员）。 80-20原则：80％的缺陷聚集在20％的模块中，经常出错的模块改错后还会经常出错 测试应当循序渐进，不要企图一次性干完，注意“欲速则不达”。 三、软件测试的定义 软件测试是为了发现错误而执行程序的过程 软件测试是根据软件开发各阶段的规格说明和程序的内部结构而精心设计一批测试用例(即输入数据及其预期的输出结果)，并利用这些测试用例去运行程序，以发现程序错误的过程。 四、软件测试的对象 软件测试不等于程序测试。软件测试贯穿于软件定义和开发的整个期间。需求分析，概要设计，详细设计，以及程序编码等各个阶段所得到的文档，包括需求规格说明，概要设计规格说明，详细设计规格说明以及源程序，都是软件测试的对象。
什么叫颗粒？ 颗粒其实就是微小的物体，是组成粉体的能独立存在的基本单元。这个问题似乎很简单，但是要真正了解各种粒度测试技术所得出的测试结果，明确颗粒的定义又是十分重要的。各种颗粒的复杂形状使得粒度分析比原本想象的要复杂得多。 粒度测试复杂的原因 比如，我们用一把直尺量一个火柴盒的尺寸，你可以回答说这个火柴盒的尺寸是 20×10×5mm。但你不能说这个火柴盒是20mm或10mm或5mm，因为这些只是它大小尺寸的一部分。可见，用单一的数值去描述一个三维的火柴盒的大小是不可能的。同样，对于一粒砂子或其它颗粒，由于其形状极其复杂，要描述他们的大小就更为困难了。比如对一个质保经理来说，想用一个数值来描述产品颗粒的大小及其变化情况，那么他就需要了解粉体经过一个处理过程后平均粒度是增大了还是减小了，了解这些有助于正确进行粒度测试工作。那么，怎样仅用一个数值描述一个三维颗粒的大小？这是粒度测试所面临的基本问题。等效球体 只有一种形状的颗粒可以用一个数值来描述它的大小，那就是球型颗粒。如果我们说有一个50μ的球体，仅此就可以确切地知道它的大小了。但对于其它形状的物体甚至立方体来说，就不能这样说了。对立方体来说，50μ可能仅指该立方体的一个边长度。对复杂形状的物体，也有很多特性可用一个数值来表示。如重量、体积、表面积等，这些都是表示一个物体大小的唯一的数值。如果我们有一种方法可测得火柴盒重量的话，我们就可以公式（1）把这一重量转化为一球体的重量。 重量= 4/3π×r3×ρ-------------------------------- (1) 由公式(1)可以计算出一个唯一的数(2r)作为与火柴盒等重的球体的直径，用这个直径来代表火柴盒的大小，这就是等效球体理论。也就是说，我们测量出粒子的某种特性并根据这种特性转换成相应的球体，就可以用一个唯一的数字(球体的直径)来描述该粒子的大小了。这使我们无须用三个或更多的数值去描述一个三维粒子的大小，尽管这种描述虽然较为准确，但对于达到一些管理的目的而言是不方便的。我们可以看到用等效法描述描述粒子的大小会产生了一些有趣的结果，就是结果依赖于物体的形状，见图2中圆柱的等效球体。如果此圆柱改变形状或大小，则体积/重量将发生变化，我们至少可以根据等效球体模型来判断出此圆柱是变大了还是变小了等。 假设有一直径D1=20μm(半径r=10μm)，高为100μm的圆柱体。由此存在一个与该圆柱体积相等球体的直径D2。我们可以这样计算这一直径(D2)：
综合知识测试试题 第一部分单项选择 1. “床前明月光”是李白的千古名句，其中 “床”指的是什么？（C） A、窗户 B、卧具 C、井上的围栏 2. 假如你的一首五绝诗被杂志社采用，按照正文部分每字5元来计算，你应得多少稿费？（B） A、50元 B、100元 C、200元 3. “近朱者赤，近墨者黑”所蕴含的道理和下列哪句话最相似？（B） A、青出于蓝，而胜于蓝 B、蓬生麻中，不扶而直 C、公生明，偏生暗 4. 在宫殿大门外一般都有一对石狮或铜狮，请问按建筑方位，古代宫殿大门前成对的石狮一般都是：（A） A、左雄右雌 B、左雌右雄 c、无所谓左右 5. 我们常把结了婚的夫妇称为“结发夫妻”，“结发”在古时是指结婚时：（C） A、丈夫把头发束起来 B、妻子把头发束起来 C、把夫妻头发束在一起 6. 道家思想在我国影响深远，请问历史中的哪一时期最接近道家所主张的无为而治？（A） A、文景之治 B、光武中兴 C、贞观之治 D、开元盛世 7. 下列哪个成语与秦始皇有关?（C） A、指鹿为马 B、奇货可居 C、图穷匕见 8、苏轼在《念奴娇?赤壁怀古》中提到了“羽扇纶巾，谈笑间，樯橹灰飞烟灭”，“羽扇纶巾”形容的是下面哪位历史人物？（B） A、诸葛亮 B、周瑜 C、曹操 9、我国古代的很多事物都有自己的雅称，请问我们常说的“润笔”指的是什么？（A） A、文章书画稿费 B、替人研磨墨汁 C、为人作序 10、根据中国建筑特点，面对大院门口，你的左手边是什么方向？（B） A、东 B、西 C、南 11、中国古代最大的一部百科全书是：（A） A、《永乐大典》 B、《四库全书》 C、《二十四史》 12、我们常用“社稷”来指代国家。其中“社”字代表的是：（A） A、土地之神 B、五谷之神 C、统治阶级的宗庙 13、度量衡是我国古代使用的计量单位，其中“衡”是指哪个方面的标
