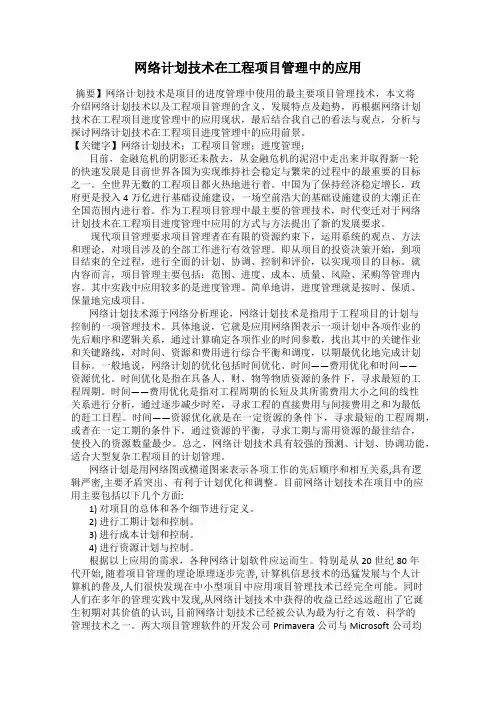

网络计划技术在工程项目管理中的应用
目前，金融危机的阴影还未散去，从金融危机的泥沼中走出来并取得新一轮的快速发展是目前世界各国为实现维持社会稳定与繁荣的过程中的最重要的目标之一。全世界无数的工程项目都火热地进行着。中国为了保持经济稳定增长，政府更是投入4万亿进行基础设施建设，一场空前浩大的基础设施建设的大潮正在全国范围内进行着。作为工程项目管理中最主要的管理技术，时代变迁对于网络计划技术在工程项目进度管理中应用的方式与方法提出了新的发展要求。
现代项目管理要求项目管理者在有限的资源约束下，运用系统的观点、方法和理论，对项目涉及的全部工作进行有效管理。即从项目的投资决策开始，到项目结束的全过程，进行全面的计划、协调、控制和评价，以实现项目的目标。就内容而言，项目管理主要包括：范围、进度、成本、质量、风险、采购等管理内容。其中实践中应用较多的是进度管理。简单地讲，进度管理就是按时、保质、保量地完成项目。
网络计划技术源于网络分析理论，网络计划技术是指用于工程项目的计划与控制的一项管理技术。具体地说，它就是应用网络图表示一项计划中各项作业的先后顺序和逻辑关系，通过计算确定各项作业的时间参数，找出其中的关键作业和关键路线，对时间、资源和费用进行综合平衡和调度，以期最优化地完成计划目标。一般地说，网络计划的优化包括时间优化、时间——费用优化和时间——资源优化。时间优化是指在具备人、财、物等物质资源的条件下，寻求最短的工程周期。时间——费用优化是指对工程周期的长短及其所需费用大小之间的线性关系进行分析，通过逐步减少时差，寻求工程的直接费用与间接费用之和为最低的赶工日程。时间——资源优化就是在一定资源的条件下，寻求最短的工程周期，或者在一定工期的条件下，通过资源的平衡，寻求工期与需用资源的最佳结合，使投入的资源数量最少。总之，网络计划技术具有较强的预测、计划、协调功能，适合大型复杂工程项目的计划管理。
网络计划是用网络图或横道图来表示各项工作的先后顺序和相互关系，具有逻辑严密，主要矛盾突出、有利于计划优化和调整。目前网络计划技术在项目中的应用主要包括以下几个方面：
1）对项目的总体和各个细节进行定义。
2）进行工期计划和控制。
3）进行成本计划和控制。
4）进行资源计划与控制。
根据以上应用的需求，各种网络计划软件应运而生。特别是从20世纪80年代开始，随着项目管理的理论原理逐步完善，计算机信息技术的迅猛发展与个人计算机的普及，人们很快发现在中小型项目中应用项目管理技术已经完全可能。同时人们在多年的管理实践中发现，从网络计划技术中获得的收益已经远远超出了它诞生初期对其价值的认识，目前网络计划技术已经被公认为最为行之有效、科学的管理技术之一。两大项目管理软件的开发公司Primavera 公司与Microsoft公司均先后推出了基于个人电脑DOS 操作系统的项目管理软件，此时的项目管理软件采用的核心技术便是网络计划技术，广大项目管理人员开始利用这些软件方便的进行项目计划的编制与调整等管理工作。20世纪90年代开始，第二代项目管理软件成长并逐步走向成熟，这些项目管理软件综合地利用项目管理中的各项技术与工具，并涵盖项目管理的主要管理领域，试图实现项目进度、资源、成本的动态全方位管理。但是，同样它的发展需要同项目实践的不断结合，以适应时代进步与各种环境的变化。
由此，我预计今后网络计划技术在项目进度管理中的应用必将与计算机技术的发展紧密联系：网络计划技术在项目进度管理中的应用不断普及与发展，使网络计划技术的应用理论在实践中不断得到完善，同时通过与计算机技术的结合，基于网络计划技术的项目管理软件的功能将更加强大与完善，为未来项目的开展提供更大的帮助。
通过上文上文的分析，我们不难发现目前网络计划技术与工程管理已经密不可分，网络计划技术的应用价值已远远超过了它诞生时对其价值的认识。另外，在社会不断进步中，网络计划技术的理论精髓可能长期不变，而在实践中的应用价值却是需要随着网络计划技术本身在实践中的不断深化才能不断地发展与完善的。
