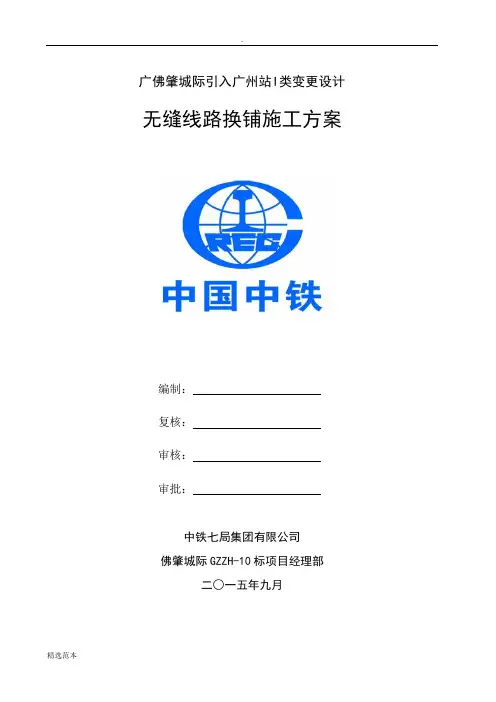

广佛肇城际引入广州站I类变更设计无缝线路换铺施工方案
编制：
复核：
审核：
审批：
中铁七局集团有限公司
佛肇城际GZZH-10标项目经理部
二○一五年九月
目录
一、编制依据 (1)
二、既有设备现状 (1)
三、工程概况 (2)
四、组织机构及劳力配置。 (5)
五、技术标准 (10)
六、作业流程及标准 (11)
七、施工配合(结合部控制措施) (21)
八、安全保障措施 (24)
九、质量保障措施 (33)
十、应急处置预案 (34)
十一、验收标准及安排 (43)
十二、其他要求 (44)
十三、附件：“三图两表” (45)
无缝线路换铺施工方案
一、编制依据
1.设计文件及现场调查资料。
2.相关规章制度及技术标准。《铁路技术管理规程普速铁路部分》(铁总科技【2014】172号)、《普速铁路工务安全规则》（铁总运【2014】272号）、《铁路线路修理规则》（铁运【2006】146号）、《广铁集团铁路营业线施工安全管理实施细则》（广铁运发【2012】310号）、《广铁集团工务系统铁路营业线作业安全管理实施细则》（广铁工发【2015】39号）、《广铁集团工务系统安全风险过程控制管理办法（试行）》(广铁工发【2014】417号)。《关于进一步加强施工安全管理的通知》(广铁运电【2013】687号)、《广铁集团公司安全风险过程控制管理办法》(广铁办发【2015】50号)、《广铁集团普铁线路设备大修管理实施细则》（广铁工发【2015】70号）等文件规章制度。
二、既有设备现状
1.钢轨：既有钢轨为50kg/m及60kg/m有缝线路，线路已超过大修周期，钢轨伤损严重。广茂线全为50kg/m轨，广茂联络线K5+362~K5+925为50kg/m 轨。
2.零配件：有Ⅱ型弹条扣件、分开式扣件、道钉。
3.轨枕类型及配置：该区段有Ⅱ、Ⅲ型号轨枕，轨枕配置Ⅱ型1667根/km，Ⅲ型1667根/km。
4.道床：石碴情况较好，卸轨时拉碴量一般。
5.线路纵断面：行车方向最大坡度上坡
6.4‰，最大下坡6.1‰。
6．桥上护轨为P43、P50、P60短轨，共5座桥梁需更换护轨。
7.广州西站道岔为P60及P50道岔，广州站23道、24道东头为P43道岔，
设计进行保留。
8.区间为半自动闭塞区段，区间信号机广茂线位于K2+950，K8+072、K9+200，联络线位于K2+950、K8+050、K9+305。
9、K8+495有一处红外线探测房。
三、工程概况
1.施工项目：
广州站至三眼桥站间升级改造换铺无缝线路施工。
2.作业内容：
卸轨、换轨、焊轨、线路放散锁定、回收旧轨料。
3.施工等级:
施工等级为重点Ⅲ级
4.施工负责人：
(1)由项目部副经理黄伟担当施工负责人，各配合实施单位指定副主任及以上级别人员担当施工配合负责人。
(2)施工首日由项目经理杨好波担任施工负责人，因多项施工同时开工，经理不能担任施工负责人时，由经理书面指定其他项目部领导担任施工负责人。
(3)由指定项目部领导担当施工领导人。
5.施工地点及范围：
广州站23、24道，广州西站1、Ⅱ、Ⅲ、4道，广茂线广州~广州西站间（K0+190-K1+290）、广茂线广州西~三眼桥间（K1+290-K9+325）,广茂联络线广州西~三眼桥间（K1+380-K9+325）。
6.工程数量：
铺设无缝线路,19.207km，需18个天窗（换轨13个点，前期卸轨、焊轨
做准备3个点，后期整理、收轨2个点）、日进度1.0-2.0km。
道岔前后引轨及岔间渡线需更换（P50、P43道岔前后引轨不换）。
7.施工方式及作业流程：
换轨施工采用换轨小车与人工结合换轨的施工方法，由东往西施工，先施工广州西至三眼桥区段，再施工广州至广州西区段，最后施工广州站23、24道。
8.施工条件、封锁时间及影响范围：
?广州站、广州西车站股道施工时计划封锁时间220分钟，具体时间以具体批复日计划为准。其中广州站23、24道换轨施工同时封锁540分钟（两股道同时更换）。
?广州西~三眼桥区间一条线卸轨、换轨、焊轨等作业项目时，单线封锁220分钟，另外一条线收轨、整理线路等作业时，封锁220分钟。
?施工封锁车站道岔及正线，需工务、电务、车辆配合施工，接触网按不停电办理。
?慢行条件：本线慢行条件：封锁前不限速，封锁开通后第一列限速45km/h，第二列限速60km/h, 线路最大允许速度大于100km/h时，第三列限速100km/h，以后恢复正常速度。
?邻线慢行条件：在双线桥梁、隧道及施工困难地段施工时（两线并行地段线间距小于6.5米时），封锁时间内邻线限速80km/h。慢行地段为当天换轨地段对应里程。
9.施工临时基地：
三眼桥、石围塘站。
10.工程车开行条件：
?长轨列车：长轨车由运营机车牵引，由红海焊轨基地石龙站到达三茂
线三眼桥车站，封锁时进入区间卸轨，当天未卸完时则到指定车站存放，如全部卸完，由运营机车挂回石龙站进红海焊轨基地。长轨列车在运输途中不得解体，不得过驼峰和进行溜放作业，通过半径小于或等于500米的曲线限速45km/h。通过半径300m及以下的曲线和侧向过岔时限速25km/h。
?工程车开行
①交通车+换轨车组：每天从临时基地开行工程车，封锁前1个小时到达施工前方站。途经施工区间时封锁25~35分钟上、下劳力及工机具。开通后，由调度所安排及时返临时基地存放，交通车返回时途经施工区间封锁25~35分钟上、下劳力及工机具。
②收轨工程列车：每天由临时基地开行封锁前1小时到达施工后方站,封锁时加开进入施工区间作业，施工完后返后方站，开通后返回临时基地存放（三眼桥站或石围塘站）。
③移动焊轨车：封锁前1小时到达施工前方站,封锁加开进入区间作业，返回指定车站存放。
④注：每日具体施工作业里程及工程列车开行在施工日计划中提报。
11．施工配合单位：
肇庆工务段、广州工务段，广州车站、肇庆车务段，广州车辆段、肇庆客运段，广州电务段、肇庆信号水电段，广州供电段，中铁电气化局，广州公安处、肇庆公安处。
12.施工进度安排：
四、组织机构及劳力配置。
1.项目部成立换轨施工组织机构
施工负责人：杨好波、黄伟、未文河、岳文红
施工管理协调小组：由项目经理任组长，由总工程师、项目书记、项目副经理任副组长，设工程部、物资设备部、安质部、办公室、试验室、调度室、财务部，成立铺轨架子队。
职责：负责施工协调、安全监控及质量管理等工作。
2.无缝线路作业队换轨组织机构（1）无缝线路作业队组织机构示意图
（2）现场施工负责人:
（3）无缝线路作业队专业组职责：
（4）.劳动力组织见下表（1.5km/天）
五、技术标准
1.设计锁定轨温为33(+5,-5)℃。无缝线路相邻单元轨节的锁定轨温差不大于5℃,同一区间单元轨节的最高与最低锁定轨温之差不应大于10℃，左右股钢轨锁定轨温差不大于5℃。
2.长轨条中的绝缘接头采用MK绝缘接头，其螺栓紧固扭力矩不低于1200N.m，MK绝缘接头每50km备用2套。
3.联合接头不得设置在道口、桥台、桥墩或不作单独设计的桥上,距桥台边墙不应小于2m,位于中跨度桥上的联合接头应布置在1/4~1/2桥跨处并避开边跨，在大跨度桥上，应远离纵梁断开处。
4.本次无缝线路设计现场焊接采用进口铝热焊。线下焊使用闪光焊作业。
5.焊接接头平直度应满足下表要求：
6.铝热焊接头焊缝要求悬接，距轨枕边缘不小于100mm。
7.长钢轨采用百米定尺轨焊接，正线R≤1200m的曲线地段铺设热处理钢轨。
8.严禁带孔焊接钢轨；插入的短轨不得小于12.5米。
9.扣配件全部换新且铁制品均采用新型防锈型材料；正线R≤800m的曲线使用大调量调距扣件。
10．本设计正线半径小于800m（含）的曲线地段，成段更换钢轨时，在圆缓点、缓圆点前后10米宜安装轨撑及轨距杆，其中曲线上股外侧隔三装一轨撑、每隔三根轨枕安装一根轨距杆；正线半径小于600m（含）的曲线地段，
成段更换钢轨时应每隔三根轨枕安装一根轨距杆，并每隔三根轨枕上下股对称安装轨撑，轨撑与轨距杆错开安装。
11.位移观测桩采用准直仪式观测桩，长轨条距离起终点各100米、中间地段按间距按不大于500米等距离埋设。
12.铺设无缝线路施工时必须将轨条置于滚筒上，滚筒的设置按每间隔20根轨枕垫1处。
六、作业流程及标准
1.卸长轨作业流程及标准
（1）长轨装车、运输
①长轨装车前，长轨列车按计划编组，作业尾车在装车线北端。
②装车时，驻长轨车上人员应按照《长轨装卸车计划表》核对待装轨条是否符合要求。
③长轨装车后，轨条在装车线北端对齐，并应保证轨条两端离开承轨横梁2.3米以上，以免长轨车过曲线时，轨条端头撞击横梁。每完成一层装车后，装车与押运人员须全面检查长轨锁定情况，长轨车押运负责人未确认轨条装妥加固、锁定，不得开车。
④长轨车按专列办理，不得溜放，不得通过驼峰，通过曲线半径500m及以下时限速45km/h；通过曲线半径300m以下及侧向过岔时限速25km/h。
⑤长轨车通过曲线、道岔、长大坡道和紧急制动时，押运人员应严密监视装载情况，一旦发现长轨串动，应立即通知司机减速限速至邻近车站停车，重新锁定加固，确认安全后方可继续运行。
⑥临时停车时，押运人员应下车检查全列长轨装载情况。
（2）卸轨前期调查准备工作
①记录工务、电务车间管辖范围，联系人员姓名、电话号码。
②调查沿线社会治安情况。
③调查所有有碍卸轨、换轨障碍物情况并作好详细记录。
④依据设计文件对线路道床状况、轨枕类型及配置数量、钢轨类型及状况、区间线路长度、联结零件状况、绝缘接头位置、进出站信号机位置及站内正线长度等进行全面调查并标识在施工蓝图上。
⑤施工车间负责人负责线路情况调查（长轨头尾、绝缘接头、道口、桥梁、短轨）。严重缺碴地段提前向设备管理单位通报，要求安排风动车补碴（有条件时安排配碴整形车配碴）。施工车间技术人员按设计准确丈量和确定现场卸轨位置，并在既有线路钢轨外侧标明计划单元轨条起点位置，注意进入前方站的绝缘位置控制，必要时重新划定卸轨起点。
⑥卸轨前拉平轨枕头外碴肩，应低于轨枕头面25-30mm，碴肩拉平宽度最外侧距离既有线钢轨外侧至少850mm；拆除障碍物，以防卸长轨时长轨侵限及倾覆。准备60 mm×60 mm×500mm的方木条，遇电务信号线时垫好，并用绝缘套管包裹信号引入线，禁用铁线捆扎，防止短路。碴肩顶面不高于线路轨枕的承轨槽顶面，缺碴地段均匀石碴或穿入承轨短枕木头；道岔区及岔后辙叉跟端11m范围内不允许预卸长轨条，岔后开口处预卸长轨条距既有钢轨外侧水平距离不足750mm时，道碴必须扒低至轨枕高度1/2以下，并往岔后方向顺坡不少于7m。
⑦拆除障碍物(如：下道架，道口等)。机动车道口应在轨枕头外侧凿出预卸长轨临时承轨槽，以维持机动车辆行驶。
⑧针对500米长轨卸到现场焊头与绝缘接头满足不了质量要求的问题，车间应提前做好调查，确保卸轨时符合技术要求。
⑨确认卸轨需配置的氧割应急设备、防胀卡等料、机具是否到位。
⑩封锁前，长轨车作业人员负责按规定打开间隔铁，其中长轨车两头及
中间的三个车的间隔铁不得打开，待长轨车到达施工地点停稳后，长轨车作业人员将所卸层的间隔铁全部打开。
（3）封锁卸轨
①卸长轨由换轨车间担任卸轨施工主体，路料运输车间负责配合卸轨施工。换轨车间由职务不低于副主任的人员担任施工负责人，随车安排人员配合。
②长轨列车到达卸轨地点由换轨车间技术员提供停车位置，长轨车不得越过卸轨点，一度停车地点距卸轨点的距离不得超过10m，原则上不能退行对位，停车后进行轨条解锁。
③长轨对位由换轨车间负责人确认，对好位后换轨车间负责用卡具锁定落地长轨头部，卡紧卡具后慢慢启动列车，在钢轨落地长度75m后方可松掉卡具，列车按不超过15km/h速度进行卸轨，所卸轨条剩余长度约150m时，卸轨指挥人员按“10个车、5个车、3个车、1个车、5m、1m、停车”用语用电台指挥司机逐步减速对位、停车，端点落地时速度应控制在2km/h以内。
④卸下的长轨条应放置平稳，不得翻倒、下溜，并及时安装防胀卡、枕木头。
采取主动防胀措施：线下100m及以上长钢轨轨端2m处串入短枕木头进行加固，两对轨条之间首尾必须错开，拨成喇叭口；直线地段及R＞2000m曲线地段每隔50m安装一对防胀卡，R≤2000m曲线地段中间每隔30m安装一对防胀卡固定；L＞300m隧道地段每50m安装一对防胀卡固定。缺碴地段必须安装枕木头。
串入短枕木头在线下长钢轨及既有线轨底两侧各钉一个道钉固定，短枕木头长度为1000mm。
电务设备引入线处所应加装防胀卡进行防护。
⑤卸车负责人应边卸车边检查轨条的安全情况，对不安全的处所及时组织处理。
⑥检查绝缘接头处电源连接线的绝缘包扎和轨条稳固情况，对绝缘不好或在列车振动下轨条可能移动的必须重新加固处理。
⑦卸前方接岔的最后一对长轨时，必须复核卸轨尾端位置，应以道岔端进行对位卸车，保证卸下钢轨不会侵入道岔。
⑧机动车道口处的长轨条轨顶面高于基本轨顶面不超±25mm，及时恢复道口路面，并对钢轨和道口板进行加固。
⑨特殊地段加固要求，遇有钢梁桥（明桥）时，预卸长轨条应置于护木外的枕木头上并用铁丝进行捆绑加固(每隔25m捆绑1处)。
⑩在夜间或隧道地段进行卸轨时，除长轨车打开照明灯具外，所有作业人员应自带一盏照明灯具；确保各卸轨作业点（工作车、锁定车、尾车等）有足够的照明，卸轨作业完成后，必须锁定未卸钢轨，长轨列车返回车站。
（4）施工开通后
①检查卸轨地段，防止钢轨上翘侵入限界，喇叭口拨圆顺，及时恢复道口。
②检查防胀卡的安装是否符合要求,各设备线是否垫好。
③长轨车卸轨后存放车站时，由车务部门设好防溜，长轨车工长注意检查确认。
2.胶接绝缘接头作业流程及标准
（1）总体要求：换轨地段的绝缘接头采用现场胶接绝缘接头，施工车间要严格按现场胶接绝缘接头制作的有关规定要求施工，特别强调：一是锯轨时必须保证轨端的垂直度，轨头必须倒棱，如不是同一个锯口的两个轨头，两轨端的垂直度不大于0.5mm，否则须用端磨机打磨；二是在钻孔时要控制好
钢轨孔距和对眼孔进行倒棱，孔距不合格不得强行穿上螺栓；三是要控制好胶水、胶泥搅拌的时间；四是上紧螺栓时须用轨缝调整器或拉伸机进行拉挤顶紧绝缘片；五是胶接完成后，绝缘接头上的残余胶泥须刮除干净，保证外观整洁；六是安装完毕后要安排专业人员测试接头绝缘性能，作业过程按有关胶接接头制作要求作好记录，并填写合格证，在上道前还需请电务人员测量核实绝缘良好，并请电务人员在在合格证上签认合格。
（2）流程及标准：
①钢轨及夹板打磨。粘接前对钢轨轨腰、轨端及钢轨与夹板的接触面进行打磨。钢轨端面用轨端打磨机磨平，用直角尺测量，钢轨端面竖向、横向不平面度均不得大于0.5mm。在离轨端长度为380mm的范围内，对钢轨轨腰、钢轨上鄂及轨底斜坡表面及夹板（与钢轨接触的一侧）用角向打磨机打磨，使金属光泽全部露出，并在轨头周边倒棱1mm。
②拉轨。使两钢轨端面轨缝小于6mm（如用拉伸器拉移钢轨，轨缝应大于轨端绝缘片的厚度）。拨正、垫平钢轨。将夹板与钢轨试合，检查钢轨及夹板螺栓孔是否相应吻合。
③拨轨。拨弯接头一侧的钢轨，使轨条收缩（如用拉伸器拉移钢轨，不须拨弯钢轨）插入轨端绝缘片，拨直（或拉伸）钢轨，使钢轨顶紧绝缘片。
④涂胶水。分别将胶水、胶泥倒到同一容器内并搅拌，搅拌均匀后用小灰铲均匀涂覆于接头夹板上。
⑤安装接头夹板。先用活动扳手预紧螺栓，再用扭矩扳手紧固至1200N.m，用大锤锤打3遍，并用扭矩扳手复紧3遍。螺栓拧紧顺序为：3-4-2-5-1-6。
3.现场铝热焊焊轨作业流程及标准
（1）串轨、垫轨、对轨。根据铝热焊要求将两根待焊长轨用撞轨器或拉伸机串轨到位，串轨时使用上承式滚筒；串轨到位后，在两长轨待焊接头各
20m范围内用垫木将钢轨垫平；钢轨垫平后即对轨。串轨。
（2）检查铝热焊焊剂砂模坩埚：检查焊剂包装外观、焊剂是否开封，是否受潮有气泡、砂模坩埚是否有裂纹，如发现有以上现象时严禁使用。
（3）轨端准备。清洁待焊轨头和对正钢轨，用打磨机和钢刷进行轨头除锈，在轨头上装上钢轨对正架，并配合1m直钢尺反复校正轨头顶面、侧面、轨腰、轨底边缘等部位是否平直和对正，焊缝25±2mm；按照装模程序和工艺准确安装上砂模，封好封模砂泥。安装预热枪架和调试枪头定位。
（4）预热、浇注。做好轨缝预热，监视压力表(氧气压力为0.49mpa，丙烷压力0.07mpa)，调好火焰。预热结束后，立即把预热的分流塞放入焊模的分流孔中。放置坩埚、引燃焊剂。
（5）焊碴处理。铝热焊作业产生的坩埚废渣应装入水桶冷却后集中掩埋，以防止烧断信号电缆。作业前找一个适合挖废渣弃置坑的地方,在挖坑前一定要检查地下是否有电缆或电缆槽。
（6）推瘤和热、冷打磨。按规定时间进行机械推瘤和热打磨（或粗打磨）。热打磨标准：预留焊头顶面高出轨面约0.8～１mm。冷打磨：线上焊地段利用次日封锁点进行冷打磨。清洁焊带区，清除焊带边缘毛刺、凸棱、焊碴，冒口需打磨平整。(详见铝热焊操作技术标准)。
（7）特殊条件下保障措施。遇刮风、下雨、下雪或轨温低于15℃时，需要增加的焊接步骤：
①如钢轨温度低于15℃，须在装砂模前对钢轨两侧各1米范围内进行加热至37℃。
②预热时应对氧气和丙烷气瓶以及压力表进行保温，以保证能有足够的气体压力和流量。
③推瘤结束后，为防止焊头过快冷却，应立即用保温罩对焊头进行保温
至少10分钟，之后才能进行热打磨。
（8）探伤及记录：待焊接—打磨—清理作业完毕，冷却后由探伤工与设备管理单位对焊接接头进行联合探伤，严禁淋水降温。如未能及时探伤或探伤情况不明时，应立即上拱型夹板及保护器，待探伤合格后才能拆除拱型夹板及保护器，并做好探伤记录。不达到规定要求，严禁上道。现场及时填写《铝热焊焊接记录》、《钢轨联合探伤记录》、《工序交接记录》，建立焊缝身份制台帐、电子文档。探伤完后必须用清洗剂将探伤液清洗干净。
（9）如为线上插入焊接，带班人员须带道尺，钢轨焊接完后必须对插入地段的轨距、水平进行检查、整改。
（10）线下焊结束后，应恢复防胀卡等轨条防胀加强措施。
4.换轨作业流程及标准
（1）施工调查及准备工作（换轨前1～3天封锁点内）：
①调查换轨障碍。调查线路上的换轨障碍，如轨距杆、拉杆、红外线、绝缘接头、防爬器、强力夹具、道心应答器、枕木头石碴等，并作好记录。需拆除的则在枕木上标记，轨道加强设备应根据线路状况确定封锁前准备作业能否拆除。
②配轨。拉链确定换轨地段绝缘接头线下胶结位置。
③编号。按单元轨长对扣件作业进行分组并在枕木上编号。
④确定配件更换类型。按设计文件要求，根据不同枕型更换不同配件，将各组更换配件数目记录好；根据不同曲线半径更换配件（依照设计文件确定）。
⑤确定观测桩位置。
⑥根据施工计划、项目确定交通车停点数量及位置，交通车停点位置必须考虑人员下车便利及安全。
⑦其它调查项目：焊后长轨条撞轨量；两线并行或分开；路基及桥隧是否便于人员、机具下道，确定封锁前及封锁后施工机具转运摆放位置；龙口、绝缘接头附近是否有厂焊头；龙口位置设置是否在小半径曲线及桥梁上，是否合理；核对线路上电话柱的位置；调查螺杆锈蚀及折断情况,现场一侧连3及以上或一端连2（一端要考虑同一股钢轨的外侧扣件连续2处折断）及以上折断需做轨距杆加强计划(同时考虑施工过程中螺杆折断情况)；对桥隧步行板缺失及桥梁护栏情况调查记录清楚；卸轨的搭头和空头；桥梁上龙口或焊头是否要拆护轨。
⑧卸料调查。按5根枕木一袋装入编织袋，在新轨上进行标记。
⑨处理死螺丝。提前一日全面检查既有待换轨线路，消除影响换轨的不利因素，对部分锈蚀严重的轨枕螺栓、拉杆、接头螺栓等利用前一天封锁点进行预松、涂油、预割（仅限于允许松动的设施）等。
⑩立轨、撞轨。根据现场情况，对翻倒的待铺轨条，利用前一天的封锁点时间将钢轨立起并垫稳。或利用前一封锁点时间对线下新长轨条进行撞轨对位。
（2）施工封锁前准备工作
①出发前集合，进行点名安全讲话、安全宣誓、手比眼看口呼演练。
②统一组织按定置管理的要求乘坐交通车。
③到达工地后先建立防护体系，再组织人员到达指定作业区域线下清点人员、机工具、试机检查、交待施工注意事项等，完后待命。
?施工封锁作业
①确认封锁命令后，施工负责人通知按标准设置施工防护，发布封锁施工命令。
②按标准连接好轨道电路回流线，注意打磨、连接良好：
