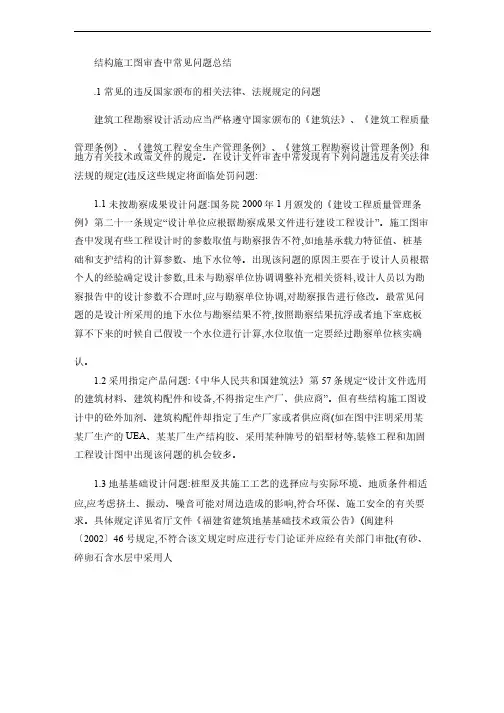

下面的内容来自朋友处，有不妥处请告知，在此先谢谢原作者！
1. 常见的违反国家颁布的相关法律、法规规定的问题
建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：
1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。
1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中
出现该问题的机会较多）。
1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩，要经过论证审批，图纸中一定要注明降水和试开挖的要求，我个人认为该文规定不够明确，经降水后施工期间不存在“有砂、碎卵石含水层”，应该不算违反该文规定），该文主要内容有：
1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用；
2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用；
3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用；
4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用；
5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用；
6) 静压预制桩限制在挤土可能对周边造成影响的场地使用；
7) 人工挖孔桩：限于安全、防护有保证的允许深度内使用；地下水位以下必须采取安全可靠的降水措施、且不会对周边环境造成影响时方可使用；有砂、碎卵石含水层，深厚淤泥层（W>60%），垃圾填埋层以及化工厂等场地禁止使用；
8) 振冲挤密碎石桩限于在市区以外的砂土、粉土、粉质粘土、素填土和杂填土地基处理，不应采用振冲置换碎石桩；
9) 悬臂式支护：当软土厚度≥5m且基坑深度≥5m时限制使用；
10) 水泥土重力式支护：当软土厚度＞8m且基坑深度≥6m时限制使用；
11) 土钉墙支护：适用于非软土场地，且基坑深度不大于12m、地下水经过处理；
12) 喷锚支护：当开挖深度＞4m时限制使用。1.4 超限问题：属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003] 46号）中规定范围内的高层建筑，应根据《超限高层建筑工程抗震设防管理规定》（中华人民共和国建设部第111号令）进行抗震设防专项审查。尤其建质[2003]46号文规定中的特别不规则超限工程，应该调整结构设计，或者进行抗震设防专项审查（个人认为：对于平面不规则、竖向不规则、扭转超限等问题，应当尽量调整结构布置或者适当调整建筑方案，避免超限审查这个复杂程序。如扭转周期超限可通过加强四周抗侧力结构刚度、减小中部抗侧力结构刚度的方法来调整，平面严重不规则可通过加设挑板、增加梁的连结等方法来调整）。建质[2003]46号文中的规定比较笼统，归纳后大概内容有：
1) 房屋高度超过规范中A级高度限值（B级高度为超限工程）；
2) 在考虑偶然偏心影响的地震作用下，塔楼范围内楼层竖向构件的最大水平位移和层间位移，A级高度高层建筑大于该楼层平均值的1.5倍；B级高度高层建筑、混合结构高层建筑及复杂高层建筑大于该楼层平均值的1.4倍。
3) 结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比，A级高度高层建筑大于0.9，B级高度高层建筑、混合结构高层建筑及复杂高层建筑大于0.85。
4) 同时具有两项以上（不含两项）平面、竖向不规则以及某项不规则程度超过规定很多的高层建筑。
5) 结构布置明显不规则的复杂结构和混合结构的高层建筑：
同时具有两种以上（不含两种）复杂类型（带转换层、带加强层和具有错层、连体、多塔）的高层建筑；
转换层位置超过《高层混凝土结构规程》规定的高位转换的高层建筑；
错层两侧未采用结构布置和侧向刚度相近的结构体系；
连体结构各独立部分不具有相同或相近的体型、平面和刚度，未采用双轴对称的平面形式，7度、8度抗震设计时层数和刚度相差悬殊的建筑采用连体结构；
单塔或大小不等的多塔位置偏置过多的大底盘（裙房）高层建筑：多塔楼建筑结构各塔楼的层数、平面和刚度不接近，塔楼对底盘未对
称布置；单塔塔楼结构与底盘结构质心的距离大于底盘相应边长的20%；抗震设计时转换层设置在底盘屋面的上层塔楼内；
下面的内容来自朋友处，有不妥处请告知，在此先谢谢原作者！ 1. 常见的违反国家颁布的相关法律、法规规定的问题 建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）： 1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。 1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中
出现该问题的机会较多）。
1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩，要经过论证审批，图纸中一定要注明降水和试开挖的要求，我个人认为该文规定不够明确，经降水后施工期间不存在“有砂、碎卵石含水层”，应该不算违反该文规定），该文主要内容有： 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用； 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用； 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用； 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用； 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用； 6) 静压预制桩限制在挤土可能对周边造成影响的场地使用；
下面得内容来自朋友处,有不妥处请告知,在此先谢谢原作者！ 1、常见得违反国家颁布得相关法律、法规规定得问题 建筑工程勘察设计活动应当严格遵守国家颁布得《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》与地方有关技术政策文件得规定。在设计文件审查中常发现有下列问题违反有关法律法规得规定(违反这些规定将面临处罚问题): 1、1 未按勘察成果设计问题:国务院2000年1月颁发得《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时得参数取值与勘察报告不符,如地基承载力特征值、桩基础与支护结构得计算参数、地下水位等。出现该问题得原因主要在于设计人员根据个人得经验确定设计参数,且未与勘察单位协调调整补充相关资料,设计人员以为勘察报告中得设计参数不合理时,应与勘察单位协调,对勘察报告进行修改。最常见问题得就是设计所采用得地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来得时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。 1、2 采用指定产品问题:《中华人民共与国建筑法》第57条规定“设计文件选用得建筑材料、建筑构配件与设备,不得指定生产厂、供应商”。但有些结构施工图设计中得砼外加剂、建筑构配件却指定了生产厂家或者供应商(如在图中注明采用某某厂生产得UEA、某某厂生产结构胶、采用某种牌号得铝型材等,装修工程与加固工程设计图中
出现该问题得机会较多)。 1、3 地基基础设计问题:桩型及其施工工艺得选择应与实际环境、地质条件相适应,应考虑挤土、振动、噪音可能对周边造成得影响,符合环保、施工安全得有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》(闽建科〔2002〕46号)规定,不符合该文规定时应进行专门论证并应经有关部门审批(有砂、碎卵石含水层中采用人工挖孔桩得问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩,要经过论证审批,图纸中一定要注明降水与试开挖得要求,我个人认为该文规定不够明确,经降水后施工期间不存在“有砂、碎卵石含水层”,应该不算违反该文规定),该文主要内容有: 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用; 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用; 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求得区域中使用; 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染得环境区域使用; 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响得场地使用; 6) 静压预制桩限制在挤土可能对周边造成影响得场地使用; 7) 人工挖孔桩:限于安全、防护有保证得允许深度内使用;地下水位以下必须采取安全可靠得降水措施、且不会对周边环境造成影响时方
建筑工程施工图审查常见问题与处理措施 作者:
--------------- 日期：
总图、建筑节能、建筑防火设计 施工图审查常见问题与处理措施 技术处 2009 年01月05日 院内各设计单位： 为了更好地贯彻实施国家《建设工程质量管理条例》（国务院第279号令）和《建设工程勘察设计管理条例》（国务院第号令），不断提高我院工程设 293 计质量，技术处将有关施工图审查机构专家在施工图审查中发现的常见问题 与处理措施转换成电子文件，放在院技术网站上，供总图、建筑、结构等专业设计人员学习、借鉴与参考，以避免在承担有关项目时出现类似的问题。 本专题将适时补充新的内容。 附件：1. 总图专业《施工图审查中发现总平面图存在的主要问题》 2. 建筑专业《建筑工程施工图节能设计存在的主要问题》
3. 提高建筑图防火设计（建筑专业）质量问题探析 技术处 2009 年01 月5 日 附件 施工图审查中发现总平面图存在的主要问题 解放军总后建筑设计研究院审图室董传先 建筑专业总平面施工图中的总体布置、功能分区等，应根据城市规划要点和设计任务要求及城市规划部门审批的方案或初步设计意见进行设计。本人参加建筑图审查工作已有5 年多，现就在审查建筑专业总平面施工图设计中普遍存在的主要问题提出，希望能引起设计人员的重视，提高建筑专业总平面施工图的设计质量。 建筑专业总平面施工图设计应包括：①各建、构筑物的平面布
置，各建、构筑物四角及各道路中心线的定位坐标或与已有建筑相对定位尺寸；②总平面竖向设计应标注各建筑物室内士0.00与绝对标高的关系，建筑物室外四角散水处标高，各道路中心线交点的标高；各种场地、绿地标高及排水情况；③基础内的绿化、水体设计平面；④各种管道的综合布置平面；⑤建筑物靠山坡布置应设挡土墙或其他护坡处理设施，坡顶部5.0m 处应设截洪沟，护坡底或挡土墙底部距建筑物2?3m处，应设截面不小于0.4?0.4m纵向坡度应》0.5%的排水沟； ⑥地形变化较大时应有土方平衡设计。在我们审查的总平面施工图中发现大部分设计深度都没有达到以上的要求，此外，还存在如下主要问题。 一、建筑物间距存在的问题 1. 住宅日照间距 根据《城市居住区规划设计规范》GB51080-93 （以下简称《居住区规范》）第5.0.2 条规定，“住宅间距应以满足日照要求为基础，综合考虑采光、通风、消防、防灾、管线埋设、视觉卫生等要求确定”，《住宅建筑规范》GB50368-2005 （以下简称《住宅建筑》）第7.2.1 条规定，“每套住宅至少应有一个居住空间获得冬 季日照”，《住宅设计规范》GB50096-1999 （以下简称《住宅设计》）第5.1.1条规定，“每套住宅至少应有一个居住空间获得日照，当一套住宅空间总数超过四个时，其中宜有二个获得日照”，在我们审查的总平面图中也发现有些住宅楼日照间距不够，住宅的 日照标准没有满足《居住区规范》第 5.021表5.0.2-1、5.0.2-2 的规定，即I、"、皿、％气候区大城市大寒日照应》 2.0h，中小
结构审图要点： 1.设计总说明 1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。 1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。 1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。 1.4 结构使用的材料： 钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。 1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。 1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。 1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。 1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。 1.9 墙上开洞的补强措施。结构洞口的填充等是否明确、恰当。 1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。 1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。 1.12 预制构件目录中的构件名称、数量、图集号、是否准确。 1.13 构件代号表中的代号与详图中采用的是否一致。 1.14 对施工中应遵守的施工验收规范是否准确无误。 1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。 1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。 1.17 单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。 1.18 梁上开洞的允许位置、大小及相应的补强措施是否明确、恰当。 1.19 本建筑单体是否需进行沉降观测及相应的要求是否明确、恰当。 1.20 本建筑单体的防火等级。各构件的砼保护层厚度是否明确、恰当。 1.21 当门窗洞顶离上部的梁底不足300mm时的做法是否明确、恰当。 2. 基础平面布置图 2.1 与建筑图核对轴线号，轴线号是否一致 2.2 基础底部相对标高、基础底部标高变化处应在平面布置图中标注出来。 2.3 临近建筑或构筑物的基础埋置深度应标注出来。 2.4 与建筑图核对抗震缝、沉降缝及伸缩缝的位置是否一致。 2.5 地下室外墙的留洞位置及相应的防水措施是否明确、恰当。 2.6 基础底板厚度，独立基础、墙及柱的定位。集水坑的位置等是否明确、无误。 2.7 后浇带的位置、宽度，是否躲开集水坑、集水坑盖板等。 2.8 基础梁上留洞是否明确、无误。 2.9 筏板基础如设计外伸挑板，是否是地基承载力不够按计算设置。 2.10 是否存在抗浮问题。 2.11 若采用桩基，则核算单桩承载力、桩顶标高，桩的数量及验桩根数等。当采用标准设计的预制桩时，选用的标准图集号、桩号是否正确。 2.12 墙体厚度，柱子大小与轴线关系与建筑图是否一致，与结构详图是否一致。 2.13 钢筋混凝土柱墙号是否齐全，与结构详图是否一致。 2.14 管沟布置、盖板、人孔的布置和型号是否准确。
施工图设计文件审查中发现的 常见问题分析（提纲） 1、总说明及结构设计基本规定 1.1规范及标准图集没有及时更新，仍然采用已废止版本 1.2结构设计总说明中容易遗漏的设计说明内容或常见的问题 1.3抗震设防类别划分不准确导致抗震等级定义有误，引起结构设计不安全或造成不必要的经济成本提高（一） 1.4抗震设防类别划分不准确导致抗震等级定义有误，引起结构设计不安全或造成不必要的经济成本提高（二） 1.5几类公共建筑和居住建筑的抗震设防类别的划分标准 1.6结构设计说明中不列、错列耐火设计等级，或是防火墙未设置于基础或其它承重构件上，导致无法落实《建筑设计防火规范》GB50016-2014第6.1.1条的强制性条文 1.7单建式地下建筑物的抗震等级、抗震构造措施不满足《建筑抗震设计规范》GB50011-2010第14章的规定 1.8对“大跨度框架”的理解有误，造成相关构件的抗震等级定义有误 1.9对“单跨框架结构”未采取合理有效的抗震加强措施 1.10未考虑弱腐蚀性环境下的混凝土耐久性要求的提高
1.11采用部分砌体墙承重、部分框架承重的混合形式，违反强制性条文 1.12绿色建筑一（二）星级的控制项要求在结构设计总说明中遗漏 1.13对存在液化土层的地基未采取抗液化措施或列出的抗液化措施不满足规范要求 1.14防震缝宽度不满足规范要求 1.15嵌固端位置选择不合理、不正确 2、结构计算分析 2.1整体计算总信息中容易出现的问题 2.2整体计算模型中未对水平转换构件单独定义 2.3按楼层最小地震剪力系数对结构水平地震作用效应进行调整时，采用的方法不当 2.4 剪力调整0.2Qo调整分段不当、调整不到位、加强层参与调整、少量框架的剪力墙结构未进行调整 2.5当符合规范规定的计算竖向地震作用的条件时而未计算 2.6地震作用计算未考虑结构中非承重墙体的刚度影响 2.7荷载较大的无梁楼板计算时的as值或混凝土保护层厚度填写过小，造成不安全因素 2.8活荷载取值不满足规范要求
二、建设工程消防设计审查内容及判定合格的标准 建设工程消防设计审查分形式审查、实质核查两个内容。 1、形式审查内容包括： （1）新建、扩建工程的建设工程规划许可证是否真实，是否在有效期内，设有文化娱乐场所的建筑是否已取得文化部门的场所预先设立的许可； （2）设计单位的工程设计资质证书或者消防设施专项工程设计证书载明的承担工程范围是否与申报消防设计审核的建设工程一致； （3）消防设计文件的编制是否符合公安部规定的申报要求： A、消防设计文件的种类、编排是否符合要求； B、设计说明书的内容是否全面，有无遗漏； C、设计图纸是否齐全； D、选用的消防产品及有防火性能要求的建筑构件、建筑材料是否做出说明，是否注明规格、性能等技术指标等。 2、实质核查内容包括： 主要审查建设工程的总平面布局和平面布置、耐火等级、建筑构造、安全疏散、消防给水、消防电源及配电、消防设施、内部装修等的设计是否符合国家工程建设消防技术标准强制性要求。共分为8个单项： （一）?? 总平面布局和平面布置； （二）?? 耐火等级； （三）?? 建筑构造； （四）?? 安全疏散； （五）?? 消防给水； （六）?? 消防电源及配电； （七）?? 消防设施； （八）?? 内部装修。 3、建设工程消防设计审核合格的标准： 公安部《建设工程消防监督管理规定》第十八条： 公安机关消防机构应当依照消防法规和国家工程建设消防技术标准强制性要求对申报的消防设计文件进行审核。对符合下列条件的，公安机关消防机构应当出具消防设计审核合格意见；对不符合条件的，应当出具消防设计审核不合格意见，并说明理由：（一）新建、扩建工程已经取得建设工程规划许可证； （二）设计单位具备相应的资质条件； （三）消防设计文件的编制符合公安部规定的消防设计文件申报要求； （四）建筑的总平面布局和平面布置、耐火等级、建筑构造、安全疏散、消防给水、消防电源及配电、消防设施等的设计符合国家工程建设消防技术标准强制性要求； （五）选用的消防产品和有防火性能要求的建筑材料符合国家工程建设消防技术标准和有关管理规定。 上述法定要求也是审图机构审查合格的判定标准 三、当前消防设计文件中存在的主要问题分析 （一）消防设计文件的编制不符合公安部申报要求 主要体现在以下9个方面： 1、工程设计依据不完整。主要反映在：相关政府主管部门批文不完整；设计所执行的主要法规不完整；设计所采用的主要标准（包括标准的名称、编号和版本号）不完整（主要是有些消防方面的施工验收规范的遗漏，如喷淋、报警、内装修、气体灭火系统等）；对一些特殊防火要求的生产使用工艺资料不完整（主要是医院及电子行业中大多使用易燃、易爆物品，使用的场所及量不清楚，还有研发楼的具体使用情况不明确）。
结构施工图审查常见问题汇总计算书：一、基本风压和 基本雪压数值书写有误。1、 1.1系数；风荷载60米以上高层乘以年数值。雪荷载敏感结构取100（雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规范18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。）的荷载取值不满足规范要求。2、 （尤其应注意卫生间、楼梯间、阳台等。）存在荷载漏输或取值偏小。机房层平面太阳能集热板区面层恒载输入不足。2，4KN/m附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于2。）建议取4KN/m对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。22偏小）18KN/m覆土厚1.7米，荷载输入偏小。（厚度取值不足，土容重按20KN/m，取应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。3、 （下沉庭院、坡道等）存在整体抗浮满足，局部抗浮不满足。地下室防水砼外墙抗裂计算4、，对地下结构进行裂缝跨度验算时，可考朱炳寅《建筑结构设计问答及分析》P356按一类环境确定基础及地下室外墙外表面的混虑基础及地下室外墙建筑外防水的作用，凝土裂缝控制，裂缝宽度可控制在。～0.4mm0.3考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。、5场地类别有误。场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。、6地面粗糙度对非震区高层计算结构有较大影响。应根据荷载规范取值，风压高度变化系数不同，要求。嵌固层选用地下室顶板作为上部结构嵌固部位时应符合 JGJ3-2010,12.2.17、应与地下室统一。满足刚度单体计算模型应将地下室及相关范围一起建模计算。单体模型外延两跨，的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。比2应取楼面梁相同的折减不能考虑按楼层的折减，商业建筑活载在设计柱、基础时，、8系数。9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。 单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。． ，扩底取0.73。无扩底取0.95、人防地下室底板在人防荷载组合时未计入水压力，另根据抗浮计算书数据，底板水10 压力取值不足，地下室底板、地梁请重新设计。沿街商铺部分抗浮计算中，将商铺中所有砖砌隔墙均作为上部压重偏不安全，有些 隔墙建成后肯定要拆除，应按最不利情况考虑。 8.4.9条。、板式筏基应作柱边缘11h0处截面的受剪承载力验算，《GB50007-2011》 12、缺电梯井内筒冲切验算结果，单片墙冲切不满足。 300偏大。13、土的水平抗力系数的比例系数取值30. 3，中科院培训资料可取程序默认为 14、外围带干挂的外墙自重荷载偏小，阳台及露台造型柱荷载未输入。 15、设计说明底板为独基加防水板，计算书却按筏板计算，应统一。、请补充板配筋、多桩承台、双柱独立基础、螺旋楼梯、桩基、软弱下卧层、抗拔锚16 杆等计算书。（锚杆计算中应注意钢筋承载能力。） fyk*As/Kt；（单根锚杆承载力计算，根据CECS22:2005:Nt≤）πGB50007-2011计算：Rt≤0.8**d*l*f 单根锚杆承载力计算，根据 根，锚杆抗拔试6抗拔锚杆应明确试验数不得少于总锚杆根数的5%，且不得少于倍；验极限承载力应为抗拔承载力特征值的2且锚杆计算书中计算有误，单根锚杆抗拔承载力特征值 150KN150KN应为设计值，锚杆直径为32与施工图中直径为28不符，请复核。 17、地下室顶板消防车道、消防登高面活载未考虑。消防车道（登高面）荷载应根据板跨大小区分确定。、结构中有异形柱，柱配筋计算原则应按双偏压计算，请复核。18 高层框剪结构柱配筋按单偏压计算应双偏压复核；
结构施工图审查常见问题汇总 一、计算书： 1、基本风压和基本雪压数值书写有误。 风荷载60米以上高层乘以1.1系数； 雪荷载敏感结构取100年数值。 （雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。） 2、荷载取值不满足规要求。 存在荷载漏输或取值偏小。（尤其应注意卫生间、楼梯间、阳台等。） 机房层平面太阳能集热板区面层恒载输入不足。 附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于4KN/m2，建议取4KN/m2。） 对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。 覆土厚1.7米，荷载输入偏小。（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小） 3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。 存在整体抗浮满足，局部抗浮不满足。（下沉庭院、坡道等） 4、地下室防水砼外墙抗裂计算 朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。 考虑实际施工中填土极不规，防水材料翻修困难，裂缝宽度按0.25控制。 5、场地类别有误。 场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。 6、地面粗糙度 应根据荷载规取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。 7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。嵌固层选用 应与地下室统一。 单体计算模型应将地下室及相关围一起建模计算。单体模型外延两跨，满足刚度比2的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。 8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减 系数。 9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。
施工图纸审图时常见问题 1F、总平面布置图常见问题 （1）总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 （2）保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。 （3）对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可。对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。 （4）竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。 （5）总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，给施工带来困难，也无法保证总图的合理性。
（6）消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。 （7）屋面防水等级未作说明或屋面具体做法不符合相应的防水等级要求。常见问题通常是把屋面砼结构层作为一道防水设防，卷材厚度不符合相应防水等级要求，未做倒置式屋面。 2F、建筑设计说明常见问题 （1）装饰做法光是文字说明表达是不够完整的。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。 （2）幕墙工程。(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其他特殊构造，对其设计、制作、安装等技术要求未加说明。 （3）缺电梯(自动扶梯)，选择及性能说明包括功能、载重量、速度、停站数、提升高度等。 （4）墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
施工图审查结构专业常见问题汇总2018 一．计算书： 1. 活荷载信息：宜考虑活荷载不利布置。 2. 地下室信息：未考虑室外地面附加荷载。 3. 未定义角柱。 4. 框架结构应计入楼梯构件对地震作用及其效应的影响，不满足《抗规》6.1.15条。 5. ▲存在斜交构件、角度约26度，应分别计算各抗侧构件方向的水平地震作用，《抗规》5.1.1-2条。 6. ▲地基基础设计等级为甲级、乙级，应进行地基变形计算，《地规》3.0.2条。 7. 装配式结构，现浇竖向构件地震内力放大系数宜取1.1。 8. ▲装配整体式剪力墙结构，抗震等级不满足《装配式混凝土结构技术规程》6.1.3条的要求。 9. 重点设防类建筑结构安全等级宜为一级、结构重要性系数宜为1.1，《工程结构可靠性设计统一标准》（GB50153-2008） A.1.1条。 10. ±0.000楼板应考虑施工堆载，活荷载不宜小于5.0KN/m2。 11. ▲房屋高度大于60m的高层建筑：承载力设计时风荷载效应放大系数为1.1，《高规》4.2.2条。 12. 结构刚重比EJD/GH^2不大于2.7，应考虑重力二阶效应，《高规》5.4.2条。 13. 考虑偶然偏心影响的扭转位移比大于1.2时，应考虑双向地震作用。二．结构设计总说明： 1. ▲处理地基上的建筑物应在施工期间及使用期间记性沉降变形观测，《地规》10.3.8条。
2. ▲应注明“经参建各方验槽合格后方可进行下道工序施工”，《地规》10.2.1条。 3. 室外回填土要求：离外墙、基础800范围内应采用2:8灰土回填。详L13J2页C5、C6。 4. 补充防水砼的质量保证要求，详《地下工程防水技术规范》4.1.22条。 5. 补充地下室外墙的水平和竖向施工缝的施工要求，详《地下工程防水技术规范》4.1.26条。 6. 补充砼结构在设计使用年限内检修、维护要求，详《砼规》3.5.8条。 7. 补充钢筋砼悬挑构件的拆模时间的要求。 8. 补充绿建设计内容：建筑形体规则性、预拌商品砼、预拌商品砂浆、高强钢筋、砌体材料等。 9. 补充“异形柱在层高范围内柱的每根纵筋钢筋接头数量不应超过1个”的要求，详《异形柱规范》6.1.5条。 10. 补充：车库楼盖为模壳结构，应考虑顶板覆土的不均匀性和施工机械随机性，明确荷载控制要求并提出荷载限值要求。《住房城乡建设部办公厅关于加强地下室无梁楼盖工程质量安全管理的通知》（建办质[2018]10号）。 11. 梁柱不同等级砼接茬处离柱边距离应≥0.5h、且≥500，详17G101-11页2-2。 12. 圈梁、构造柱砼采用C20，不满足《砼规》4.1.2条。 13. 山东HRB335级钢筋已停产，取消关于HRB335级钢筋的说明。 14. 楼梯间及人流通道填充墙采用的钢筋网砂浆面层宜满足L13J3-3页08中5.17条要求。 15. 高层建筑不得采用砌体女儿墙，《非结构构件抗震设计规范》4.4.2条。 16. 消防车荷载：济南市区消防车总重按40T考虑、规范为30T，需调整消防车荷载。
1 建筑专业 1.1 设计说明 1. 建筑施工图设计说明各设计机构表达形式不一，包含内容不一，常有缺项或内容不全，审查时如何掌握？ 答：建筑施工图设计说明应符合《建筑工程设计文件编制深度规定》（2008 年版）关于建筑施工图设计说明的要求，基本内容包括：编制依据、工程概况、主要部位材料做法、节能设计、防水设计、建筑防火、人防工程、室内外装修做法、需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求及其它需特殊说明的情况等，内容可根据工程复杂程度和实际情况增减。对于影响判定强制性条文、强制性标准或影响施工的设计说明缺项和内容不全，必须补齐。 2. 设计说明项目概况中项目设计规模和等级如何划分？ 答：项目设计规模按照《工程设计资质标准》（建市[2007]86 号）附件3-21-1 《建筑行业（建筑工程）建设项目设计规模划分表》、3-21-2 《建筑行业（人防工程）建设项目设计规模划分表》划分，分为大型、中型和小型；建筑工程设计等级按照《建筑工程设计资质分级标准》附件一《民用建筑工程设计等级分类表》划分，分为特级、一级、二级和三级。专项工程设计规范有等级划分规定的按其规定划分。 3. 设计说明中民用建筑使用功能类别如何确定？公寓式办公楼属于公寓还是办公？公寓式酒店或酒店式公寓属于酒店还是公寓？ 答：民用建筑按使用功能可分为居住建筑和公共建筑两大类，可按《全国民用建筑 工程设计技术措施/规划?建筑?景观（2009年版）》表2.3.1确定使用功能类别。公寓式办公楼应属于办公，公寓式酒店或酒店式公寓应属于酒店，均属公共建筑。 4. 设计说明确定建筑使用功能时如何区别住宅和公寓？公寓是否执行《住宅建筑 规范》（GB50368-2005及《住宅设计规范》（GB50096-2003 ？ 答：住宅是供家庭居住使用的建筑，土地使用年限为70 年；公寓目前在我国相关 设计规范中无明确定义，一般是指非家庭居住使用的商务客群居住或单身客群居住的建筑，土地使用年限为50年，不执行《住宅建筑规范》（GB50368-2005及《住宅设计规范》
公共建筑施工图设计常见问题分析（建筑设计与建筑防火） 江苏省建设工程设计施工图审核中心 汤杰 2014.10
一、建筑设计 1 施工图设计深度的问题 1.1 总平面设计深度不够。 总平面设计涉及到内容比较多，部分内容可能由非建筑设计单位承担，如景观、市政等，但作为主体设计单位，总平面中保留的地形、地物，各类控制线，各建筑的定位、名称、层数、高度、建筑间距（包括与构筑物、油罐、水池等），道路、出入口、广场、停车场、运动场地、围墙、无障碍设施、消防通道、消防扑救场地、竖向标高、场地及道路坡度等均应明确表达，设计深度及内容应满足《建筑工程设计文件深度的规定》的要求，复杂项目应根据场地及设计内容，分别进行总图设计。 1.2 建筑平面功能不明或缺少必要的布置。 各类用房及空间应有名称并应能反映其实际功能。在综合性公共建筑中，歌舞娱乐场所、餐饮厨房等应按相关规范进行基本的功能平面布置，不应完全交给二次装修设计，否则特别在防火设计等方面无法进行审查，建筑设计也不能对二次装修设计提供必要的指导和限制，难以满足建筑安全、合理的要求。 1.3 设计说明表达不完整或缺乏针对性，设计依据采用废止规范等，建筑平、立、剖面尺寸不全，部分构造大样缺失或不全等。 说明不清、尺寸不全、构造不明，设计深度不满足规定要求，不仅会出现审查中违反强制性条文的情况，同时也不能满足实际施工要求，难以保证质量。设计依据中采用的规范标准必须是现行有效版本。 2 地下室防水的问题 大部分地下室一般为停车库等用房，防水等级一般为二级，但许多大型项目地下室功能复杂，经常出现商场、餐饮、办公等长期有人员停留的空间，同时，地下室变电所、消防控制室等均为重要的用房，根据《地下工程防水技术规范》第3.2.2条的规定应采取一级防水。 超出地上建筑部位的种植土顶板的防水等级应为一级，其最上层防水层应采用耐
结构专业施工图审查常见问题及解答 -------------------------------------------------------------------------------- 摘自2012年11月《山东省建筑工程施工图审查常见问题问答》 1、教育，医院建筑中地震动峰值加速是否按国家地震局办公室发布的通知执行？ 答：教育，医院建筑应执行现行抗震规范；当地卫生主管部门有要求时，医院建筑可执行国家地震局通知。 2、2008年汶川地震后，省厅有一个“关于进一步加强全省城乡建设和工程建设抗震防灾工作的意见”，其中第四条“两层(含两层）以上教学建筑、幼儿园、医院建筑不得采用砌体结构”，是否执行？学生宿舍是否可以采用砖混结构？ 答：执行两层(含两层）以上教学建筑、幼儿园、医院建筑不得采用砌体结构”。结构布置规则的学生宿舍可采用砖混结构，但抗震措施需加强。 3、CFG桩适用工程范围，承载力提高上限及桩身砼耐久性问题（《地基处理规范》为 C15，是否应提高）。 答：适用范围应根据场区地基土情况、建筑的结构布置、基础形式等慎重选择；承载力上限考虑抗震要求不宜盲目提高，提高地基土承载能力2倍以上时需谨慎。 4、预应力管桩的适用范围，在腐蚀性环境中的使用问题。 答：在腐蚀性环境下需灌芯；无地下室的高层建筑采用预应力管桩时需验算抗剪承能力；当桩端持力层为强风化、中风化岩石层时不适用（桩端宜受损）。 5、高层建筑中，结构高宽比超限，但倾覆等参数均满足要求，在审查过程中如何把握？需采取什么措施？ 答：高层建筑高宽比超限，但抗倾覆计算等参数均满足规范要求时允许。 6、中小学校舍加固文件的审查：因历史原因，现存校舍中存在框架与砌体混合使用， 层高不满足规范要求等的房屋，审查时如何把握？对此类文件的审查需甲方提供哪些资料？
施工图纸会审的常见问 题汇总 The manuscript was revised on the evening of 2021
根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习： 一、建施图纸： 1、设计说明与各层图纸使用材料、做法不符。各层图纸使用材料、做法与构件详图不符。 2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。 3、设计墙厚与市场砖规格不符。基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。 隔墙、轻质墙没标明使用材料种类。 建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。 女儿墙、卫生间、等隔墙高度没标注。 卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。 各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。 当设有明沟时，其门口处有否设盖板。 图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯底、各室内、走廊的标高关系。 门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。 梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。 屋面或变化层的楼板在室内厅、房上有否砼梁。 门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾。 屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。 室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。 墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。 地下室的入口高度一般应不小于，最好能达到。 裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。 设有柱、板的凉台的装饰时有否标明内外装饰的分界线。 外墙的外围尺寸与外装饰砖的模数能否相符。 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。 3.地下车库出入封闭楼梯间门未设置乙级防火门。 4.汽车坡道出入口处未设防火卷帘。 5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。(非车库用房) 6.地下自行车库防火分区面积超过500平方米 7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8.设备用房门不应直接开向楼梯间。 9.防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于平方米，不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。
在审图过程中，发现一些问题，虽然简单，但经常有人违反。 现逐条提出，欢迎拍砖。 一．楼梯 1．在框架结构中，楼梯半层处一般考虑设梯柱，梯柱半层高，起于下层框架梁上。 在整体计算时，就应该将梯段板的荷载换算成作用于下部框架梁上的集中荷载。不然（按楼面荷载输入），应人为适当放大相关梁配筋。 2．由于半层梯梁与某些框架柱相连，使框架柱在一个方向变成短柱，其箍筋应考虑全高加密。 3．这样做的楼梯结构属抗震薄弱环节，而地震发生时楼梯是很重要的。出于人民生命财产考虑，楼梯应适当加强：梯柱配筋适当加大，箍筋宜全高加密至100；另一方向连系梯柱与框架柱的一小段梯梁宜加强，上下均通长配筋。 4．注意楼梯活载取值，工业建筑不小于3.5，民用若为消防疏散用，不小于3.5是强规。5．梯板带直段时，应注意其构造做法。本人比较推荐03G101-2的做法。《钢筋混凝土构造手册》一书与其不一致。 6．较大跨度的梯板，其配筋有可能是变形控制。必须提供变形部分的计算书。 二．梁的刚度增大系数 当采用现浇楼面时，梁的刚度增大系数仍取1.0。 计算时底层位移不容易满足，拼命加大柱截面，导致浪费。 还有致使结构偏于不安全的地方：整个结构计算刚度<实际刚度，地震力偏小，导致梁支座处配筋偏小。 三．周期折减系数 这个问题其实不应该提，但发现还是有好多设计人员概念不清。甚至于认为取值越大越偏于安全。 一定要根据填充墙刚度及其与主结构连系方式取值，如果填充墙刚度很大才取比较小的值。现在的框架结构多采用砂加气砌块，其刚度较小，与框架柱连接往往采用非刚性连接；周期折减系数可以取0.9甚至更大，以免浪费。 四．还是活荷载 规范50009-2001第4.1.1条，停车库的活荷载各位是怎么取的？ 比如：客车，柱网7.8X7.8米，中间各设一道次梁，板标准跨为3.9X3.9米，双向板。取2.5，还是4.0？ 很好的总结。 第四条：我认为应取2.5. 因为是双向板。 第三条：填充墙与框架结构本来就是非刚性连接，周期折减取0.9甚至更大是否有依据，不太安全恐怕。 第四条：应取4.0。《荷规》（2006年版）表4.1.1已经很明确，是强条！
审图常见问题 1. 常见的违反国家颁布的相关法律、法规规定的问题 建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）： 1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位 进行计算，水位取值一定要经过勘察单位核实确认。 1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图
中出现该问题的机会较多）。 1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩，要经过论证审批，图纸中一定要注明降水和试开挖的要求，我个人认为该文规定不够明确，经降水后施工期间不存在“有砂、碎卵石含水层”，应该不算违反该文规定），该文主要内容有： 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用； 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用； 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用； 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用； 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用； 6) 静压预制桩限制在挤土可能对周边造成影响的场地使用； 7) 人工挖孔桩：限于安全、防护有保证的允许深度内使用；地下水位以下必须采取安全可靠的降水措施、且不会对周边环境造成影响时
超强总结：结构设计的一些常见问题 一、地基基础 1、未对岩土勘察报告进行必要的分析和判断，机械被动地按其提供的参数和建议进行地基基础计。目前土勘察报告是与施工图一起报送审查机构进行平行审查，结构设计通常是依据未经审查合格的岩土勘察报告进行，不经分析盲目采用可能会产生严重后果。例如： （1）有的岩土勘察报告没有实测、也没有估算土层等效剪切波速，就随意划分场地类别。结构设计按错误的场地类别进行抗震计算，导致上部结构抗震安全度不足。（2）对某些日期久远的勘察报告，未注意到勘察时所依据的规划总平面图已修改、工程场地存在无钻孔控制的区域（甚至整个拟建工程范围内完全没有钻孔），仍盲目按原勘察报告进行设计，导致送施工图审查后需要补充勘察工作、设计返工，直接影响工程的开展。 2、桩周存在软弱土层，地表大面积填土形成堆载，桩周土沉降可能超过基桩沉降，对基桩形成负摩阻力。但设计时未按《建筑桩基技术规范》（JGJ94-2008）第5.4.2条（强制性规范条文）计入桩侧负摩阻力的不利影响。 3、桩周存在较厚的淤泥等软弱土层，但设计时未按《建筑桩基技术规范》 （JGJ94-2008）第3.1.3条第2款（强制性规范条文）和第5.8.4条计算桩身压屈承载力。 4、地下水和土具有一定的腐蚀性，但地下构件（承台、地梁、桩和埋地的柱段）无采取相应防护措施。例如，地下水中氯离子浓度达到一定程度时，在干湿交替的状态下对混凝土结构中钢筋具有腐蚀性。有的工程在勘察时地下水位很高、接近地面，部分设计人员就认为基础位于地下水以下，不属于干湿交替的状态，没有采取任何防护措施。地下水位季节变化并非在较短的勘察期间能够查明,设计使用年限内地下水位的升降更不可避免。 5、对液化土中的灌注桩，没有执行《建筑抗震设计规范》（GB 50011-2001，2008年版）第4.4.5条（强制性规范条文）“桩身箍筋加密自桩顶至液化深度以下符合全部消除液化沉陷所要求的深度”。 6、预应力管桩以泥岩等遇水易软化的岩层为持力层，但未执行《锤击式预应力混凝土管桩基础技术规程》DBJ/T15-22-2008第5.2.3条第1款、第5.2.18条和第7.3.10条第3款等有关规定。
