电容容量单位为“法拉”,用字母“F”表示.比F小的单位还有MF(兆法)、μF(微法)、NF(毫微法) ﹑PF(微微法) 1F=1000Mf=1000000μf=1000000000nf=1000000000000Pf 1μf=1000nf=1000000pF 1nf=1000pf 由于电容"F"单位的容量非常大，所以我们看到的一般都是μF、nF、pF的单位。在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ（含0.01）用μ表示。 电容器容量换算： 1、N(毫微法)表示 1n=1000P 10n=0.01μ 100n=0.1μ 例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf 3、直接标注法： 0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算 4、用乘方数表示： 10 10+无=10P 101 10+0=100P 102 10+00=1000P 103 10+000=0.01 104 10+0000=0.1 105 10+00000=1μ 前2位为容量。第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μf 5、用符号表示：
电容器误差精度值代号标识法： 电容误差值A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50% 电容器耐压值标示方法： 电容耐压等极：16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压，实际的电容有的电容器耐压值只写上"1250" 不写1250V 。 下面竖外公司电容器耐压表示识别方法： 注：字符代码说明英文字母表示有效数。英文字母前的阿拉伯数字表示数量级。1 表示101 即10 ，2表示10 即100，3表示10 即1000。 例：2J222J 含意是耐压630V 容量2200P 精度±5% 在如：2G473K 含意是耐压400V 电容器的容量0.047μf精度±10% 电容量标注象电阻那样有一个规律，通常是10﹑22﹑33﹑47﹑56﹑68﹑82﹑100进级，就凭这点很容易与耐压值区分开。
贴片电阻、贴片电容规格、封装、尺寸·功率 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制(inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：
高低压电容补偿柜各元器件的作用及选型 概述 高压断路器短路电流的开合 并联电容器的保护 并联电容器的运行与维护 1.接线类型及优缺点： 目前在系统中运行的电力电容器组的接线有两种：即星形接线和三角形接线。电力企业变电所采用星形居多，工矿企业变电所采用三角形居多。 三角形接线优点： 可以滤过3倍次谐波电流，利于消除电网中的3倍次谐波电流的影响。 三角形接线缺点： 当电容器组发生全击穿短路时，故障点的电流不仅有故障相健全电容器的放电涌流，还有其他两相电容器的放电涌一、并联电力电容器的接线流和系统短路电流。故障电流的能量往往超过电容器油箱能耐受的爆裂能量，因而常会造成电容器的油箱爆裂，扩大事故。 星形接线优点： 当电容器发生全击穿短路时，故障电流受到健全相容抗的限制，来自系统的工频短路电流将大大降低，最大不超过电容器额定电流的3倍，并没有其他两相电容器的放电涌流，只有故障相健全电容器的放电电流。故障电流能量小，因而故障不容易造成电容器的油箱爆裂。在电容器质量相同的情况下，星形接线的电容器组可靠性较高。 并联电力电容器的接线与电容器的额定电压、容量，以及单台电容器的容量、所连接系统的中性点接地方式等因素有关。
220～500kV变电所，并联电力电容器组常用的接线方式： （1）中性点不接地的单星形接线。 （2）中性点接地的单星形接线。 （3）中性点不接地的双星形接线。 （4）中性点接地的双星形接线。 6～66kV为非直接接地系统时，采用星形接线的电容器中性点不接地方式 2.电容器的内部接线 （1）先并联后串联：此种接线应优先选用，当一台电容器出现击穿故障，故障电流由来自系统的工频故障电流和健全电容器的放电电流组成。流过故障电容器的保护熔断器故障电流较大，熔断器能快速熔断，切除故障电容器，健全电容器可继续运行。 （2）先串联后并联：当一台电容器出现击穿故障时，故障电流因受与故障电容器串联的健全电容器容抗限制，流过故障电容器的保护熔断器故障电流较小，熔断器不能快速熔断切除故障电容器，故障持续时间长，健全电容器可能因长时间过电压而损坏，扩大事故。 3.并联电容器的接线及各元件基本要求： （1）电容器 1）型式的选择 可由单台电容器组成或采用集合式电容器组。单台电容器组合灵活、方便，更换容易，故障切除的电容器少，剩余电容器只要过电压允许可继续运行。但电容器组占地面积大布置不方便。集合式电容器组和大容量箱式电容器组，占地面积小、施工方便、维护工作少，但电容器故障要整组切除，更换故障电容器不方便，有时甚至要返厂检修，运行的可靠性不如单台电容器组。在具体工

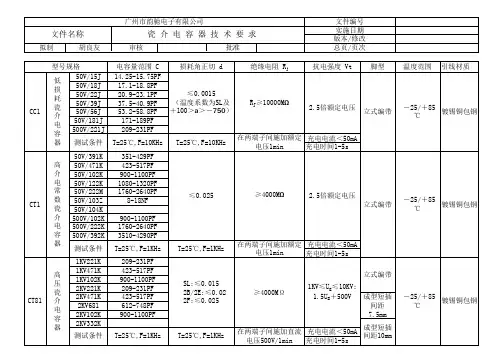

电容器规格型号的标注 1 引言 电容器的型号和规格一般应按国家有关标准来标注。根据目前市场供应情况也有按国外型号标注的，在标注顺序上略有不同。本公司按下述方法标注。 2 电容器规格型号的标注 2.1 标注顺序 电容器一般按下述顺序标注 “型号 -（尺寸代号）-（温度系数或特性）- 额定电压 - 标称容量 - 允许偏差 -（其他）” 其中有些项可能省略。 国外电容器的标注顺序各不相同，例如额定电压在允许偏差后面。 2.2型号 国产电容器的型号命名按“GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法”规定。例如 ——CC4表示1类多层（独石）瓷介电容器 ——CT4表示2类多层（独石）瓷介电容器 ——CC41表示片状1类多层（独石）瓷介电容器 ——CT41表示片状2类多层（独石）瓷介电容器 ——CA45表示片状固体钽电解电容器 电容器的具体型号和技术参数可参考有关手册。 注意，不同厂家生产的同型号电容器在尺寸和性能指标略有差别。若有影响，需加限制条件。 市场上有国外型号的电容器，若要选用需说明其所属的国家和厂家。 2.3 尺寸代号 片状电容器的尺寸代号常用“0603”、“0805”、“1206”等表示，这是按英寸（0.01in）计的表示法，片状瓷介电容器用此法表示。 还有用EIA代码如“2012”、“3216”等表示，这是按毫米（0.1mm）计的表示法，片状钽电解电容器用此法表示。绘制印制板图时应注意它们尺寸的区别。 带引出线的电容器的尺寸代号不同的厂家不统一，不好标注。一种办法是按生产厂手册标注，但必须同时注明生产厂。另一种办法是不标注尺寸代号，适用于对外型尺寸无严格要求场合，若有要求可以在“其他”项标注对外形尺寸的限制要求，例如限高、限引线间距等。
高压电动机与高压电力电容器微机保护有关问题分析 1 高压电动机的应用范围 工业建筑供配电系统高压电动机应用的比较多，大中型民用建筑供配电系统高压电动机主要用于大功率的冷冻机、水泵与风机等。合理采用高压电动机有利于节约电能。但功率比较大时直接起动会引起变电站母线电压骤降，需要采取电抗器或水阻等降压起动措施；有时还需要设置高压电容器进行无功功率补偿。由于制造工艺水平提高，6kV高压电动机已经很少采用。 2 高压电动机微机保护 高压电动机微机保护的功能比较强，除速断、过电流与过负荷（定时限与反时限）保护外，还有负序过电流（通过计算，用于断相保护）、定子接地保护（零序过电流与零序过电压）、过电压、复合低电压（判电压与电流）、起动保护、热保护、堵转保护、失磁保护（用于同步电动机）以及非电量保护（电动机故障跳闸）等。设计规范规定容量在2000kW 以上的高压电动机还需要设置差动保护。 3 高压电动机微机保护需要讨论的几个问题 3.1 对于电源中性点不接地的三相三线制供配系统，负序过电流只能通过三相电流计算来判断，此时零序电流互感器测量不出三相负荷不平衡电流。 3.2 复合低电压保护，判电压外还需要判电流，低电压保护与失压保护
是有区别的。低电压保护在电压低于整定值，电流大于电流整定值时，才需要跳闸。电压低于整定值，高压电动机处于小负荷运行，电流不大于电流整定值时，不一定需要跳闸，可以只报警不跳闸。 失压保护是在电源断电时，需要跳闸。判电压外也需要判电流，电压为零，如果电流不为零，或不小于某一值，说明电压测量回路有故障，可以只报警不跳闸。只有在电压为零，小于某一值时，失压保护才跳闸。失压保护除用于电源进线备自投电源断电时跳闸外，电源断电后需要切除的不允许自起动的高压电动机。 4 高压电动机微机差动保护需要讨论的几个问题 4.1 设计规范规定容量在2000kW以上的高压电动机还需要设置差动保护。因为电动机容量大保护整定比较困难。采用微机保护后，保护功能得到加强，精度也提高很多。差动保护如何设置就需要讨论。具了解国外差动保护采用比较少，进口的一些高压电动机有时中性点不引出来，就无法实现差动保护，电气设计时应注意。 4.2 高压电动机差动保护比率制动 Y型接线的高压电动机中性点侧不可能有外部短路故障，电流互感器的型号和规格也不会有区别。差动保护范围内发生短路事故，电源侧电流互感器可以测量出短路电流，中性点侧电流互感器测量不出短路电流。电动机起动电流比较大，电源侧保护范围以外发生短路事故时，电动机会向外输出短路电流。电源与中性点侧电流互感器都可以测量出起动与短路电流。，但电源与中性点侧电流互感器的型号和规格相同时，饱和引起测量误差不会太大。此时需要利用比率制动，但比率制动的整定计
电容命名规则及采购信息要求 （一）国巨贴片电容的命名： 贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。 例国巨贴片电容CC0805JRNPO9BN101 CC：表示国巨电容系列名称——多层陶瓷贴片电容。国巨电容的系列 还有CA（表示排容），CH（表示高频电容）等等。 0805：表示尺寸，长度为0.08英寸，宽度为0.05英寸。此外，常见 的电容尺寸还有0201，0402，0603，1206，1210，1808，1812等。 J：表示电容容量的误差精度为±5%；另外B=±0.1PF,C=±0.25PF,D= ±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。 R：表示7寸盘纸带包装。 NPO：表示电容材质。此外，常用的电容材质还有X5R,X7R,Y5V。 9：表示电压为50V。4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等（注意：100V是用数字0 表示，不是字母O） B：表示端头材料是镍电极。 N：表示NPO。 101：表示容值，前面两个数字为有效数字，第三个数字表示有几个 零。101=100PF, 102=1000PF, 103=10,000PF……以此类推。
（二）贴片电容的尺寸表示方法 贴片电容的尺寸表示法有两种，一种是以英寸为单位来表示，一种是以毫米为单位来表示。以英寸为单位来表示的称为英制尺寸，以毫米为单位来表示的称为公制尺寸。国巨贴片电容通常用英制尺寸来表示。
电容器标称电容值 E24 E12 E6 E24 E12 E6 1.0 1.0 1.0 3.3 3.3 3.3 1.1 3.6 1.2 1.2 3.9 3.9 1.3 4.3 1.5 1.5 1.5 4.7 4.7 4.7 1.6 5.1 1.8 1.8 5.6 5.6 2.0 6.2 2.2 2.2 2.2 6.8 6.8 6.8 2.4 7.5 2.7 2.7 8.2 8.2 3.0 9.1 注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。 主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。他们分别使用的允许 偏差是+-5% +-10% +-20%。 现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。 示例如下： 0.5pF容值代码表示为508； 68pF容值代码表示为680； 1 pF容值代码表示为109； 120pF容值代码表示为121； 4.7pF容值代码表示为479； 2200pF容值代码表示为222；10pF容值代码表示为100； 100000pF容值代码表示为104（0.1μF）； 47μF容值代码表示为476； 330μF容值代码表示为337 //-------------------------------------------------- 【单位pF】 39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P 100 P 120 P 150 P 180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P
HOW TO ORDER Technical Data: All technical data relate to an ambient temperature of +25°C Capacitance Range:0.1 μF to 2200 μF Capacitance Tolerance:±10%; ±20% Rated Voltage (V R )?+85°C: 2.54 6.3101620253550Category Voltage (V C )?+125°C: 1.7 2.7 4 71013172333Surge Voltage (V S )?+85°C: 3.3 5.28132026324665Surge Voltage (V S )?+125°C: 2.2 3.45813162028 40 Temperature Range:-55°C to +125°C Reliability:1% per 1000 hours at 85°C, V R with 0.1Ω/V series impedance, 60% confidence level Qualification:CECC 30801 - 005 issue 2EIA 535BAAC Termination Finished: Sn Plating (standard), Gold and SnPb Plating upon request TECHNICAL SPECIFICATIONS CASE DIMENSIONS: millimeters (inches) For part marking see page 127 TAJ Type C Case Size See table above 106 Capacitance Code pF code: 1st two digits represent significant figures 3rd digit represents multiplier (number of zeros to follow) M T olerance K=±10%M=±20% 035 Rated DC Voltage 002=2.5Vdc 004=4Vdc 006=6.3Vdc 010=10Vdc 016=16Vdc 020=20Vdc 025=25Vdc 035=35Vdc 050=50Vdc R Packaging R = 7" T/R (Lead Free since p roduction date 1/1/04) S = 13" T/R (Lead Free since p roduction date 1/1/04) A = Gold Plating 7" Reel B = Gold Plating 13" Reel H = Tin Lead 7" Reel K = Tin Lead 13" Reel NJ Specification Suffix NJ = Standard Suffix — Additional characters may be added for special requirements V = Dry pack Option (selected codes only) ? Generic SMT chip tantalum series ? 6 case sizes available ? Low profile options available COMPONENT
X7R 性质： 1. 介电常数可达到3000，容温变化率小于15％，介电损耗小于3.5%； 2. 粉体粒径250-300nm，烧成陶瓷晶粒尺寸300-400nm。 电镜照片： 用途： 1. 此介质材料为环保型粉料，无任何有毒镉（Cd）和铅(Pd)的化合物； 2. 适合于制备超薄层大容量贱金属内电极多层陶瓷电容器的生产：单层陶瓷膜片厚度5～10mm；层数从几十到几百层；电容量从 0.1 nF 到100 nF； 3. 由于瓷粉粒度小，分散性好，因此不需要再进行剧烈的球磨，以免改变瓷料的晶粒性质，使性能劣化。 Y5V贴片电容,MLCC Y5V多层陶瓷片式电容 贴片电容简述 COG(NPO)贴片电容选型表 X7R贴片电容选型表 创建时间：2006-1-13 最后修改时间：2006-1-13 简述 Y5V贴片电容属于EIA规定的Class 2类材料的电容。它的电容量受温度、电压、时间变化影响大。
Y5V贴片电容特性 ?具有较差的电容量稳定性，在-25℃～85℃工作温度范围内，温度特性为+30%，-80%。 ?层叠独石结构，具有高可靠性。 ?优良的焊接性和和耐焊性，适用于回流炉和波峰焊。 ?应用于温度变化小的退耦、隔直等电路中。 Y5V贴片电容各个生产厂家规格书 生产厂家规格书 AVX Datasheet 风华Datasheet 国巨Datasheet 太阳诱电Datasheet 村田Datasheet Y5V贴片电容容量范围 厚度与符号对应表 符 号 A C E G J K M N P Q X Y Z 最 大 厚 度毫米(英寸) 0.33 (0.013 ) 0.56 (0.022 ) 0.71 (0.028 ) 0.86 (0.034 ) 0.94 (0.037 ) 1.02 (0.040 ) 1.27 (0.050 ) 1.40 (0.055 ) 1.52 (0.060 ) 1.78 (0.070 ) 2.29 (0.090 ) 2.54 (0.100 ) 2.79 (0.110 ) 0201～1210 Y5V贴片电容选型表 封装尺寸0201 0402 0603 0805 1206 1210 工作电压6. 3 1 6. 3 1 1 6 2 5 5 6. 3 1 1 6 2 5 5 6. 3 1 1 6 2 5 5 6. 3 1 1 6 2 5 5 6. 3 1 1 6 2 5 5 电容量(pF ) 820 1000 2200 4700 A A A C 电容量(uF 0.01 0.02 2 A A A A C C C C C G G G G
贴片钽电容规格和封装 一、贴片钽电容简述 贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。 Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。 优点： 体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。 使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。 寿命长、绝缘电阻高、漏电流小。钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好 缺点：耐电压不够高电流小价格高
贴片钽电容封装
AVX常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
AVX 贴片钽电容标识 二、钽电容技术规格和选型（以VISHAY 和AVX 为例说明） （一）VISHAY 1、型号表示方法 293D107X9010D2W ①②③④⑤⑥⑦ ①表示系列，VISHAY 有293D 和593D 两个系列，293D 表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。 T 50 年份 Year 年份代码 Year 2000 M 2001 N 2002 P 2003 R 2004 S 2005 T 2006 U 2007 Y
一、特性 III类瓷，也叫做半导体型（Semiconductor Type ），是一种具有半导体特徵的陶瓷电容器。该类电容器适用於作旁路和耦合之用。该类陶瓷介质是以在类别温度范围内电容量非线性变化来表徵。 其特性符合GB 11305 - 89 标准的要求。 用途：(1). 晶体管化的电路；(2). 低压电路的旁路耦合；(3). 对损耗、绝缘电阻及容量稳定性要求一般的鉴定电路。 二、温度系数、额定电压、静电容量关系表： 温度特性Y5P Y5V Y5U Y5R 额定电压(VDC) 10-50 10-16 25 50 10-50 10-50 标称容量 范围332-104 103-474 103-334 103-224 103-224 102-104 测试条件 1 K Hz±20%, 0.1 Vrms + 0.2Vrms at 25± 1℃ 容量误差± 10% ± 20% +80/-20% ± 20% ± 10% 使用温度范围-25~+ 85 ℃ 损耗正切值(%) 5.0 max 绝缘电阻U R＜25VDC：200MΩ 或10ΩF 取小者，U R (U R≤16VDC测试电压为16V DC ) 充电60S U R＝25VD：500MΩ 或10ΩF 取小者，U R充电60S U R＞25VDC：1000MΩ 或20ΩF 取小者，U R充电60S 耐电压测试 1 .5U R 尺寸说明： 1. 上图为标准引线长度、形式图形，但也可根据客户要求进行生产。 2. C 尺寸要求为：1.5mm 最大。 3. D 与T 尺寸根据标称容量与额定电压大小决定，一般来说：同材质情况 下，容量越大，D 尺寸越大；额定电压越高，T 尺寸越厚。 4. 可根据客户要求生产散件与适合A/I 自动插件的编带( 带装) 产品。
电力电容器和一般电子元件电容器有何区别？ 电力电容器是用于电力系统和电工设备的电容器。特点是大功率、高电压、低频率，所以体积巨大。1926年电力电容器开始工厂化生产，并正式在电力系统中应用。随着大电厂和远距离输电系统的建立、新兴科学技术领域的发展，电力电容器的品种和容量得到了迅速的发展。50年代初,并联电容器的最大单台容量为25～50千乏，到1978年生产出的最大单台容量已达6667千乏，80年代已达到单台容量1万千乏。 电力电容器种类很多，按其安装方式可分为户内和户外式两种；按其运行的额定电压可分为低压和高压两类；按其相数可分为单相和三相两种，除低压并联电容器外,其余均为单相;按其外壳材料可分为金属外壳、瓷绝缘外壳、胶木筒外壳等；按其用途又可分为以下8种。 ①并联电容器：原称移相电容器。主要用来补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量,降低线路损耗。单相并联电容器主要由心子、外壳和出线结构等几部分组成。用金属箔(作为极板)与绝缘纸或塑料薄膜叠起来一起卷绕，由若干元件、绝缘件和紧固件经过压装而构成电容心子，并浸渍绝缘油。电容极板的引线经串、并联后引至出线瓷套管下端的出线连接片。电容器的金属外壳内充以绝缘介质油。 ②串联电容器：串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。其基本结构与并联电容器相似。 ③耦合电容器：主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。耦合电容器的高压端接于输电线上，低压端经过耦合线圈接地，使高频载波装置在低电压下与高压线路耦合。耦合电容器外壳由瓷套和钢板制成的底和盖构成。外壳内装有薄钢板制成的扩张器，以补偿浸渍剂体积随温度的变化。 ④断路器电容器：原称均压电容器。主要用于并联在超高压断路器的断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀、并可改善断路器的灭弧特性，提高分断能力。常用的断路器电容器的结构与耦合电容器相似。随着高压陶瓷电容器的发展，已有采用陶瓷电容器作为电容元件，再装入瓷套和钢板制成的外壳中制成的断路器电容器。 ⑤电热电容器：用于频率为40～24000赫的电热设备系统中，以提高功率因数、改善回路的电压或频率等特性。电热电容器因发热量较大，必须保证其散热良好，通常极板采用水冷却。适用于4000赫以上的电热电容器，其外壳用黄铜板焊接而成。 ⑥脉冲电容器：主要起贮能作用，在较长的时间内由功率不大的电源充电，然后在很短的时间内进行振荡或不振荡地放电，可得到很大的冲击功率。脉冲电容器用途很广，如作为冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本(贮能)元件。 ⑦直流和滤波电容器：用于高压直流装置和高压整流滤波装置中。交流滤波电容器可用以滤去工频电流中的高次谐波分量。 ⑧标准电容器：用于工频高压测量介质损耗回路中，作为标准电容或用作测量高电压的电容分压装置。标准电容器要求电容值准确而稳定，因此常采用气体介质及双屏蔽同轴圆筒形和同心球形极板系统。
1 、概述 1.1本说明书使用于频率50HZ或60HZ交流电力系统用并联电容器(以下简称电容器),该种电容器主要用来提高电网功率因数,降低线损, 改善电压质量,节约电费,提高变压器效率，充分发挥发电,供电设备的效率。 1.2电容器有GMKP/BFF型、GMKP/BFM型、GMKP/BAM型等系列，常用为GMKP/BFM型（全膜二芳基乙烷），其型号意义如下： GMKP/------- 包括法兰克公司系列代号，液体介质代号，固体介质代号，设计代号第一特征号，第二特征号，第三特征号，尾注号。 例如：（1）GMKP/BFM6.3－50－1，6.3Kv,50Kvar,单相,浸二芳基乙烷,全膜. (2 ) GMKP/BFMr11-100-3W,11Kv,100Kvar,三相,浸二芳基乙烷,全膜. (3 ) GMKP/BAMr11/√3-200-1Wh,11/√3Kv,200Kvar,单相,横放型,浸苄基甲苯,全膜. 1.2.1系列代号B：表示并联电容器。 1.2.2液体介质代号F：表示二芳基乙烷，A：表示苄基甲苯（适用寒冷低温地区）。 1.2.3固体介质代号F：表示膜纸复合介质，M：表示全膜介质。 1.2.4设计代号R：表示放电电阻，r：表示内熔丝。 1.2.5第一特征代号（额定电压）6.3：表示额定电压6.3Kv，11：表示额定电压11Kv 1.2.6第二特征代号（额定容量）50：表示额定容量50Kvar，100：表示额定容量100Kvar。 1.2.7第三特征代号（相数）1：表示单相，3：表示三相。 1.2.8尾注号W：表示户外式（不表示户内式），H：表示横放。 2、主要性能指标 2.1电容器安装运行地区环境温度范围为-40℃~+45℃，其中GMKP/BFF、GMKP/BFM型电容器为-25℃~+45℃。其余为-40℃~ +45℃。 海拔高度不超过1000米。对安装地点高度超过1000米的电容器，订货时应特别加以说明。 2.2电容器的主要技术数据和外形尺寸见表5和附图。 2.3电容器极间介质应能承受下列二种试验电压之一，历时10S。
Issue date: Mar 2015 Type: C1005 [EIA CC0402] C1608 [EIA CC0603] C2012 [EIA CC0805] C3216 [EIA CC1206] C3225 [EIA CC1210] C4532 [EIA CC1812] C5750 [EIA CC2220] C Series Commercial Grade Mid Voltage (100 to 630V) MULTILAYER CERAMIC CHIP CAPACITORS
SAFETY REMINDERS REMINDERS Please read before using this product Notice: E ffective January 2013, TDK will use a new catalog number which adds product thickness and packaging speci ? cation detail. This new catalog number should be referenced on all catalog orders going forward, and is not applicable for OEM part number orders. Please be aware the last ? ve digits of the catalog number will differ from the item description (internal control number) on the product label. Contact your local TDK Sales representative for more information.(Example) Catalog Issued date Catalog Number Item Description (On Delivery Label)Prior to January 2013C1608C0G1E103J C1608C0G1E103JT000N January 2013 and Later C1608C0G1E103J080AA C1608C0G1E103JT000N 1. If you intend to use a product listed in this catalog for a purpose that may cause loss of life or other damage, you must contact our company’s sales window. 2. We may modify products or discontinue production of a product listed in this catalog without prior noti ? cation. 3. We provide “Delivery Speci ? cation” that explain precautions for the speci ? cations and safety of each product listed in this catalog. We strongly recommend that you exchange these delivery speci ? cations with customers that use one of these products. 4. If you plan to export a product listed in this catalog, keep in mind that it may be a restricted item according to the “Foreign Exchange and Foreign Trade Control Law”. In such cases, it is necessary to acquire export permission in harmony with this law. 5. Any reproduction or transferring of the contents of this catalog is prohibited without prior permission from our company. 6. We are not responsible for problems that occur related to the intellectual property rights or other rights of our company or a third party when you use a product listed in this catalog. We do not grant license of these rights. 7. This catalog only applies to products purchased through our company or one of our company’s of ? cial agencies. This catalog does not apply to products that are purchased through other third parties. REMINDERS
电容器各种型号标准 电容器，通常简称其容纳电荷的本领为电容，用字母C表示。定义1:电容器，顾名思义，是'装电的容器'，是一种容纳电荷的器件。英文名称:capacitor。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。定义2:电容器，任何两个彼此绝缘且相隔很近的导体(包括导线)间都构成一个电容器。 电容与电容器不同。电容为基本物理量，符号C，单位为F(法拉)。 通用公式C=Q/U平行板电容器专用公式:板间电场强度E=U/d ，电容器电容决定式C=εS/4πkd 基本介绍 一．电热电容器型号： RFM0.375-300-1S RFM0.375-500-1S RFM0.375-600-1S RFM0.375-250-2.5S RFM0.375-500-2.5S RFM0.375-750-2.5S RFM0.375-850-2.5S RFM0.375-1000-2.5S RFM0.375-260-4S
RFM0.375-360-4S RFM0.375-720-4S RFM0.375-320-8S RFM0.375-500-1S RFM0.5-500-1S RFM0.5-1070-1S RFM05-250-2.5S RFM0.5-500-2.5S RFM0.55-1000-2.5S RFM0.75-750-0.5S RFM0.75-1000-0.5S RFM0.75-360-1S RFM0.75-720-1S RFM0.75-1000-1S RFM0.75-1000-1S(II型) RFM0.75-1500-1S RFM0.75-2000-1S RFM0.75-500-2S RFM0.75-1000-2S RFM0.75-1500-2S RFM0.75-500-2.5S RFM0.75-1000-2.5S RFM0.75-1500-2.5S RFM0.75-1800-2.5S RFM0.75-260-4S RFM0.75-560-4S RFM0.75-640-4S RFM0.75-1000-4S RFM0.75-1250-4S RFM0.75-1500-4S RFM0.75-1000-6S RFM0.75-320-8S RFM0.75-640-8S RFM0.75-720-8S RFM0.75-1000-8S RFM1-1000-0.5S RFM1-360-1S RFM1-720-1S RFM1-1000-1S RFM1.2-1000-0.5S RFM1.2-1500-0.5S RFM1.2-2000-0.5S RFM1.2-750-1S RFM1.2-1000-1S RFM1.2-1500-1S RFM1.2-2000-1S RFM1.4-1000-0.5S RFM1.4-1500-0.5S RFM1.4-2000-0.5S RFM1.5-1000-0.5S RFM1.5-1500-0.5S RFM1.5-2000-0.5S RFM1.6-1000-0.5S RFM1.6-1500-0.5S RFM1.6-2000-0.5S RFM1.8-1500-0.5S RFM1.8-1500-0.5S RFM1.8-2000-0.5S 二、高压并联电容器型号
【MC Series 】 Multilayer Ceramic Chip Capacitor ■Features －Wide capacitance range, extremely compost size －Low inductance of capacitor for high frequency application －Excellent solderability and resistance to soldering heat, suitable for flow and reflow soldering －Adaptable to high-speed surface mount assembly －Conform to EIAJ-RC3402, and also compatible with EIA-RS198 and IEC PUB. 384-10 .. ■Construction ■Dimensions MC / MCHL / MCRF Type Unit: mm Packaging (7” Reel) Type Size (Inch) L W T / Symbol M B Paper tape Plastic tape 01 0201 0.6±0.03 0.3±0.03 0.3±0.03 L 0.15±0.05 15K - 02 0402 1.00±0.05 0.50±0.05 0.50±0.05 N 0.25 +0.05 / -0.10 10K - 1.60±0.10 0.80±0.10 0.80±010 S 4K 03 0603 1.60 +0.15 / -0.10 0.80 +0.15 / -0.10 0.80 +0.15 / -0.10 X 0.40±0.15 4K - 0.60±0.15 A 4K - 0.80±0.10 B 4K - 2.00±0.15 1.25±0.10 D - 3K 0.85±0.10 T 4K - 05 0805 2.00±0.20 1.25±0.20 1.25±0.20 I 0.50±0.20 - 3K 0.80±0.10 B 4K - 0.95±0.10 C - 3K 3.20±0.15 1.25±0.10 D - 3K 1.60±0.15 1.15±0.15 J - 3K 3.20±0.20 1.60±0.20 1.60±0.20 G - 2K 06 1206 3.20+0.3 / -0.1 1.60+0.3 / -0.1 1.60+0.3 / -0.1 P 0.60±0.20 (0.50±0.20)*** - 2K 0.95±0.10 C - 3K 3.20±0.30 2.50±0.20 1.25±0.10 D - 3K 1.60±0.20 G - 2K 2.00±0.20 K - 1K 10 1210 3.20±0.40 2.50±0.30 2.50±0.30 M 0.75±0.25 - 1K 1.25±0.10 D - 2K 08 1808 4.50±0.40 (4.5+0.5/-0.3)** 2.03±0.25 2.00±0.20 K 0.75±0.25 (0.50±0.20)*** - 1K 1.25±0.10 D - 1K 3.20±0.30 2.00±0.20 K - 1K 12 1812 4.50±0.40 (4.5+0.5/-0.3)** 3.20±0.40 2.50±0.30 M 0.75±0.25 (0.50±0.20)*** - 0.5K ** For 1808/1812: 200~3KV , ***For 1206:1KV~3KV ; 1808/1812: 200~3KV Low Inductance Capacitors for MCLI Type Unit: mm Packaging (7” Reel) Type Size (Inch) L W T / Symbol Ta min. Tb min. Paper tape Plastic tape MCLI43 0612 3.20±0.15 1.60±0.15 0.80±0.10 B 0.5 0.13 4K - 1Ceramic Material 3 Termination: 2 Inner Electrodes NPO: Ag/Ni/Sn dielectric X7R, Y5V, X5R: Cu/Ni/Sn dielectric 1 2 3
