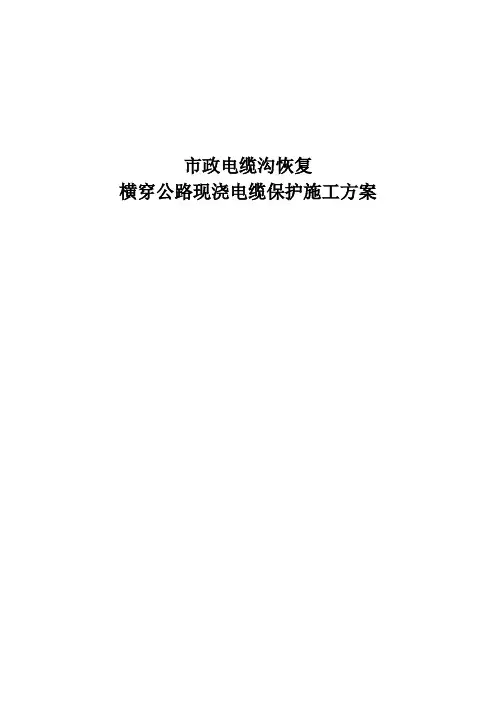

市政电缆沟恢复
横穿公路现浇电缆保护施工方案

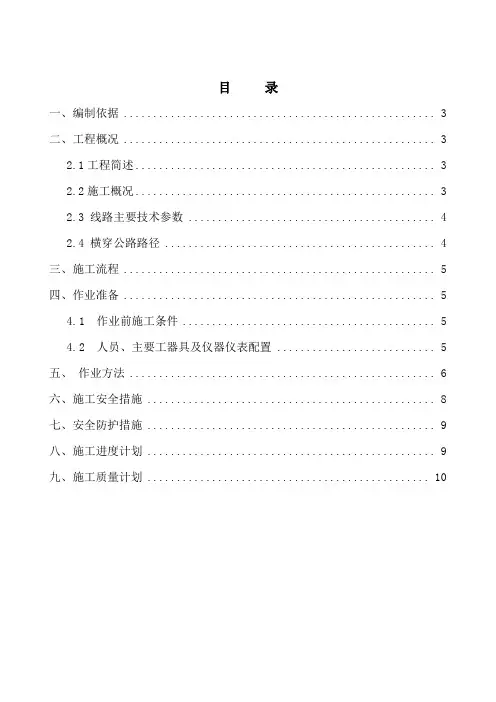

目录
一．编制依据 (2)
二、工程概况 (2)
2.1工程简述 (2)
2.2施工概况 (2)
2.3线路主要技术参数 (3)
2.4横穿公路路径 (3)
三、施工流程 (6)
四、施工准备 ............................ 错误！未定义书签。
五、探坑开挖 (7)
六、穿越排水沟 (7)
七、混凝土路面破除 (7)
八、埋管沟开挖 (7)
九、电缆保护管安装 (8)
十、细砼包封浇筑 (8)
十一、埋管沟回填 (8)
十二、施工安全措施 (8)
十三、安全组织管理和措施 (9)
十四、安全防护措施 (9)
十五、施工进度计划 (10)
十六、施工质量计划 (10)
一、编制依据：
1.XXX—XX110KV线路工程（1#-7#杆）土建部分工程招标文件及工程设计图纸；
2.施工现场实地勘查获得的第一手资料；
3.国家现行有关电力法律法规；
4.《建筑施工安全检查标准》；
5.国家电网公司有关文明施工安全标准化现场管理规定；
6.国家电网公司IS09002质量手册、程序控制文件及作业指导书；
二、工程概况：
2.1工程简述
工程名称：XX—XX110kV线路工程
建设地点：XX市XXX路
建设单位：XXXXXX电力有限责任公司
施工单位：XXXX送变电建设公司
设计单位：XXXX电力设计院有限公司
监理单位：XXXX建设监理咨询有限责任公司
质量标准：满足国家施工验收规范，优良率100%。
2.2施工概况
本工程为XXX—XX110kV线路工程，起于XXX1#塔终端头至XX路西侧原12#终端井，该段缆化工程由电缆施工井与电缆埋管组成，缆化段全长1091m（含工井、竖井），其中电缆埋管长809m，小型定向拉管长89m，新建钢筋砼直通施工井11座、新建钢筋砼转角施工井2座、新建钢筋砼接头施工井3座、新建钢筋砼终端施工井1座、新建钢筋砼电缆竖井1座。
本工程电缆保护管采用、口径200mm厚度8mm中碱玻璃纤维增强塑料导管、定向拉管采用口径200mm厚度13mm MPP高压电力电缆保护管。
本工程电缆采用1000mm2单芯铜导体、交联聚乙烯（XLPE)绝缘、皱纹铝护套、PE绝缘外护套110kV电力电缆（YJLW03 64/110kV 1ｘ1000mm2)。
2.3 线路主要技术参数
2.4 横穿公路路径
本方案主要是针对电缆XXX井至XXX井之间穿越XX路、110kV电力保护管埋管施工，根据设计单位提供的施工图及施工现场的实际情况，从学府路东侧的电缆竖井，穿过XXX，到XXX西侧绿化带上的3号转角井，左转90度后，沿XXX路西侧绿化带敷设。
三、施工流程
埋管放样→探测地下管线→做好防护管线措施→道路砼切割→机械开挖→人工清理→监理单位验槽→垫层浇筑→玻璃钢管安装→C20细砼浇筑包封→细沙回填夯实→恢复路面。
四、施工准备
4.1
4.2 施工现场达到障碍物基本清除，混凝土路面破除、具备开挖施工条件。4.3掌握现场地形、地貌、建筑物、各种地下管线和其他设施的情况。
4.4编制施工技术方案，对施工顺序、机械选型等做出详细的计划。
4.5施工前进行现场交桩即由相关单位指定坐标点和高程点。
4.6临时水准点、高程桩、管道沟轴线控制桩的设置要便于观察且必须牢固并有标识和保护措施，经业主、总承包单位和监理复核，做好记录签字确认后方可使用，而且定期按规定进行校核。
4.7施工前，对现场施工人员进行图纸交底，指出地下埋有电缆和管道的标高及坐标位置。
4.8施工所需的材料、人员、施工机具已准备到位。
五、探坑开挖
根据现场施工测量放线位置，依据施工详图及现场技术交底情况，在穿越公路两边绿化带上、及公路中间绿化带上采用人工探挖三个点，将地下障碍暴露。穿越管线及电缆处的管沟均采用人工开挖，挖深至设计底标高。开挖过程中控制好平面开挖尺寸及深度，避免破坏地下隐蔽电缆及管线。
七、混凝土路面破除
开挖路面之前先放线标记出埋管宽度边沿线，再用切割机在水泥路面开挖两边界切缝，然后对道路进行机械破碎后再开挖，采用CAT-320挖掘机开挖混凝土路面。开挖前依据放坡系数设计出开挖埋管沟断面的尺寸。
八、埋管沟开挖
埋管沟槽施工采用机械开挖，人工配合清槽，土方外运至指定土场，施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇
筑混凝土底板垫层。混凝土标号为C10，采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应朝排水方向5%放坡，以便电缆保护管顺利排水。考虑到挖掘机作业时易破坏沟下已有电缆和管道，避免发生挖掘机挖断电缆和管道事故，在已经探测到的管道及电缆周围500mm处采用人工开挖，开挖土方堆在管沟边缘外800mm位置处。开挖过程中控制好挖机的作业范围。
九、电缆保护管安装
在埋管沟底板混凝土垫层达到设计强度后，再铺设电缆排管，排管的铺设要求平、直，管枕按每2米安装一道，每段的接头要加套密封圈，保证连接严密，不得有砂粒渗入，管道接头衔接长度必须达到设计要求，管道安装要求进行逐层排管的铺设，进入施工井端的管道口要用管堵密封严实，防止细砼浇筑时漏进混凝土。
十、细砼包封浇筑
本工程埋管包封采用C20混凝土浇筑（购买商品混凝土），工井之间每段管道安装结束后再浇筑C20混凝土，浇筑时要振捣密实，严禁漏振。浇筑完毕后做到及时养护，确保砼强度。
十一、埋管沟回填
电缆排管细砼浇筑完工后，进行细沙回填，以机械为主，人工配合。分层回填，每层厚度为30cm，并进行夯实。细沙回填的厚度为90cm，回填厚度必须达到设计要求。
十二．施工安全措施
本着"安全第一、预防为主"的方针，为确保施工的安全顺利进行，特制定以下安全措施。
1.施工现场成立安全领导小组，负责施工期间现场安全管理，安全措施的落实工作，出现安全事故隐患的组织和协调等；
2.施工前，对现场施工的人员进行安全法规教育，以提高施工人员遵守安全规定的自觉性；
3.设置施工控制区域，对施工作业路面进行围挡，进入施工区域的人员必须正确佩戴防护用品。施工区域明显位置处设置安全警示牌；
4.施工前，动土、动火等相关作业票据已开据；
5.针对施工现场有可能发生安全事故的原因，采取下列应对措施：
6.为防止火灾、爆炸事故的发生，做到氧气瓶、乙炔瓶与用火点间距，三者之间应大于10m，并应立放氧气瓶、乙炔瓶，两者不得混放在一起，避免爆炸事故的发生。在施工现场动火，就近应有必备的消防设施。
7. 如遇大雨、台风、五级以上大风等恶劣气候，影响施工安全时，应停止作业。
8.为防止发生事故，工器具使用前应检查是否完好，作业前，将可能发生事故的区域隔离，无关人员不得入内。
9.为防止触电事故的发生，现场接线均应严格按“三相五线制”进行，现场所用、柴油发电机、电焊机、开关箱应按规定接地良好，电线不得与金属物绑在一起；严禁擅自接用电源，非电工不得从事电气作业。现场使用的手持电动工具，必须配漏电保护器。
十四、安全防护措施
1.本工程处于学府路交通道路上施工，车流量较大、开工前必须组织工人学习有关的安全制度和交通知识，使每个人都明确“安全”二字的重要性，增强安全施工作业的规范和遵守交通规则。掌握在施工中怎样做到安全、怎样才能更好的做到自我保护。
2.夜间作业时，工人必须穿着具有反光的制服。
3.要在围护铁板四周挂安全标志牌。及在道路上设置“电力施工、车辆慢行”的交通标志。
4.班组的安全教育应有计划的进行。要求每班组每周进行一次安全教育活动。内容为：本班组的工程工作中安全的要点；所使用的机械设备的性能及防护装置的作用；指定一名机具操作者更要掌握清楚，最后由班组长进行安全交底。
5.现场施工机具用电线须有良好的绝缘接地；悬挂操作规程，由专人看护操作。
6.严格执行安全生产责任制及公司规定的有关安全制度，对施工工序进行经常性检查。强化过程监督，制止违章作业，保证施工安全。
7.必须制定安全技术措施和安全技术交底，针对具体工序有可能发生的危险的预兆应提出相应的预防措施，并在施工中认真执行以技术保安全。
8.加强交叉作业区的安全管理，职工进入现场必须按规定着装，戴好安全帽，开挖作业按规定要求施工，并设专人监护。
十五、施工进度计划
在保证施工安全，施工质量的前提下，实行交叉流水作业，该段埋管沟在设计深度没有岩石的情况下，计划用10个工作日完成。
十六、施工质量计划
施工中，各道工序均要严格按照施工操作规程进行实作，做到标准化规范化作业，同时，对于专业性强的工种必须持证上岗，确保工程质量。
