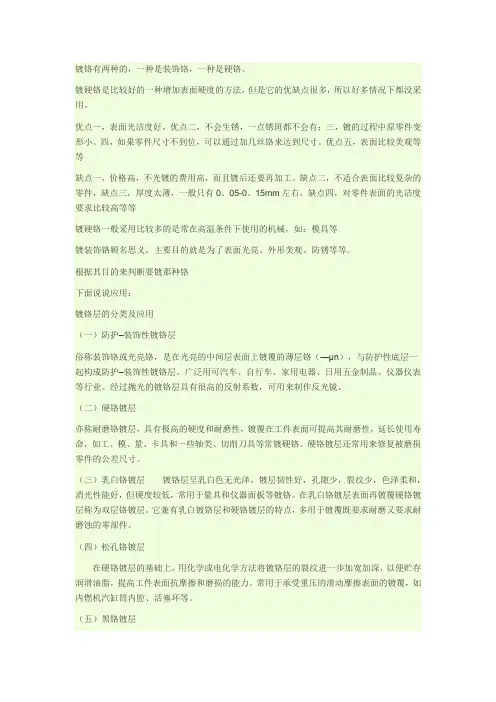

镀铬有两种的，一种是装饰铬，一种是硬铬。
镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。
优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸。优点五，表面比较美观等等
缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高等等
镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等
镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。
根据其目的来判断要镀那种铬
下面说说应用：
镀铬层的分类及应用
（一）防护–装饰性镀铬层
俗称装饰铬或光亮铬，是在光亮的中间层表面上镀覆的薄层铬（0.25—0.5μn），与防护性底层一起构成防护–装饰性镀铬层。广泛用可汽车、自行车、家用电器、日用五金制品、仪器仪表等行业。经过抛光的镀铬层具有很高的反射系数，可用来制作反光镜。
（二）硬铬镀层
亦称耐磨铬镀层，具有极高的硬度和耐磨性，镀覆在工件表面可提高其耐磨性，延长使用寿命，如工、模、量、卡具和一些轴类、切削刀具等常镀硬铬。硬铬镀层还常用来修复被磨损零件的公差尺寸。
（三）乳白铬镀层镀铬层呈乳白色无光泽，镀层韧性好，孔隙少，裂纹少，色泽柔和，消光性能好，但硬度较低，常用于量具和仪器面板等镀铬。在乳白铬镀层表面再镀覆硬铬镀层称为双层铬镀层。它兼有乳白镀铬层和硬铬镀层的特点，多用于镀覆既要求耐磨又要求耐磨蚀的零部件。
（四）松孔铬镀层
在硬铬镀层的基础上，用化学或电化学方法将镀铬层的裂纹进一步加宽加深，以便贮存润滑油脂，提高工件表面抗摩擦和磨损的能力。常用于承受重压的滑动摩擦表面的镀覆，如内燃机汽缸筒内腔、活塞环等。
（五）黑铬镀层
亦称耐磨铬镀层，具有极高的硬度和耐磨性，镀覆在工件表面可提高其耐磨性，延长使用寿命，如工、模、量、卡具和一些轴类、切削刀具等常镀硬铬。硬铬镀层还常用来修复被磨损零件的公差尺寸。
1．防护-装饰性镀铬 防护-装饰性镀铬，俗称装饰铬。它具有防腐蚀和外观装饰的双重作用。为达此目的在锌基或钢铁基体上必须先镀足够厚度的中间层，然后在光亮的中间镀层上镀以0．25μm～0．5μm的薄层铬。例如钢基上镀铜、镍层再镀铬、低锡青铜上镀铬、多层镍上镀铬、镍铁合金镀层上镀铬等。 在现代电镀中，在多层镍上镀取微孔或微裂纹铬是降低镀层总厚度，又可获得高耐蚀性的防护一装饰体系，该工艺体系已在国内外广泛应用。 在黄铜上喷砂处理或在缎面镍(在镀镍溶液中加入某种不导电的微粒，并使其悬浮于镀液中，电镀时该微粒能与镍在阴极上共沉积，使镍层呈缎面状镍)上镀铬，可获得无光的缎面铬，是用作消光的防护-装饰镀铬。 装饰性镀铬是镀铬工艺中应用最多的。装饰镀铬的特点是：①要求镀层光亮；②镀液的覆盖能力要好，零件的主要表面上应覆盖上铬；③镀层厚度薄，通常在0．25μm～0．5μm之间，国内多用0．3μm。为此装饰镀铬常用300g／L～400g／L的高浓度，近些年来加入稀土等添加剂，浓度可降至l50g／L～200g／L，覆盖能力、电流效率明显提高，是研究开发和工业生产应用的发展方向之一。 防护-装饰镀铬广泛用于汽车、自行车、日用五金制品、家用电器、仪器仪表、机械、船舶舱内的外露零件等。经抛光的铬层有很高的反射系数，可作反光镜。 按照国际IS0标准，防护-装饰性镀铬标记方法如下：分类标记构成： Fe——基体金属钢铁的化学符号； cu——铜的化学符号，数字表示铜镀层最低厚度(μm)； Ni——镍的化学符号，数字表示镍镀层最低厚度(μm)。表示镍镀层类型的符号： b——光亮镍镀层； p——暗镍或半光亮镍镀层，欲得到全光亮镀层需抛光； d——双层或三层镍镀层； Cr——铬的化学符号。 表示铬镀层类型及其最低厚度的字符：
镀铬有两种的，一种是装饰铬，一种是硬铬。 镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。 优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸。优点五，表面比较美观等等 缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高等等 镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等 镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。 根据其目的来判断要镀那种铬 下面说说应用： 镀铬层的分类及应用 （一）防护–装饰性镀铬层 俗称装饰铬或光亮铬，是在光亮的中间层表面上镀覆的薄层铬（0.25—0.5μn），与防护性底层一起构成防护–装饰性镀铬层。广泛用可汽车、自行车、家用电器、日用五金制品、仪器仪表等行业。经过抛光的镀铬层具有很高的反射系数，可用来制作反光镜。 （二）硬铬镀层 亦称耐磨铬镀层，具有极高的硬度和耐磨性，镀覆在工件表面可提高其耐磨性，延长使用寿命，如工、模、量、卡具和一些轴类、切削刀具等常镀硬铬。硬铬镀层还常用来修复被磨损零件的公差尺寸。 （三）乳白铬镀层镀铬层呈乳白色无光泽，镀层韧性好，孔隙少，裂纹少，色泽柔和，消光性能好，但硬度较低，常用于量具和仪器面板等镀铬。在乳白铬镀层表面再镀覆硬铬镀层称为双层铬镀层。它兼有乳白镀铬层和硬铬镀层的特点，多用于镀覆既要求耐磨又要求耐磨蚀的零部件。 （四）松孔铬镀层 在硬铬镀层的基础上，用化学或电化学方法将镀铬层的裂纹进一步加宽加深，以便贮存润滑油脂，提高工件表面抗摩擦和磨损的能力。常用于承受重压的滑动摩擦表面的镀覆，如内燃机汽缸筒内腔、活塞环等。 （五）黑铬镀层 亦称耐磨铬镀层，具有极高的硬度和耐磨性，镀覆在工件表面可提高其耐磨性，延长使用寿命，如工、模、量、卡具和一些轴类、切削刀具等常镀硬铬。硬铬镀层还常用来修复被磨损零件的公差尺寸。
硬铬涂层的性能及工业应用 硬铬镀层硬度对照表 外形划痕硬度应用 磨砂铬640 装饰硬格乳白色铬830 打底镀铬 略带乳白色铬990 打底镀铬，装饰硬铬 亮铬1000 普通硬铬。耐磨微雾铬1005 装饰硬格 冷若冰霜（平滑） 铬1020 装饰硬格，耐磨铬 冷淡的（粗糙）铬1060 装饰硬格 焦铬1165 不合格铬 采用镀硬铬的决定，将取决于以下的需求和要求： 1固有的硬度和耐磨性，电沉积铬。 2所需的铬的厚度。 3的部分是由形状，大小，结构和材料。 4掩蔽区域的要求不被镀。 5尺寸要求，如果将需要额外的机械加工。 硬度的电铬存款是电镀条件的函数。一般来说，在明亮条件下镀铬是最佳硬。明亮的铬镀层的常规浴有维氏硬度为900?1000，，来自混合催化剂浴中的硬度为1000?1100或更高。镀硬铬层的耐磨性能与其硬度息息相关，通常硬度越高，耐磨性能越好。硬铬层的硬度与电镀时的温度、电流密度和溶液成分有关。当镀液中铬酐含量固定时，硫酸根含量升高会使得镀层硬度下降。在不同镀液温度、不同电流密度条件下，所得镀硬铬层的硬度测定结果。可以看出：镀液温度越高，硬度越低；电流密度越高，硬度越高。由于高硬度和高应力（脆性）往往是相关的，因而镀硬铬层的硬度不宜过高。笔者所在项目组将镀液温度控制在３５～５５℃之间，将电流密度控制在３０～５０Ａ／ｄｍ２之间，可获得满足空客镀铬层硬度技术要求（≥７００ＨＶ）的镀铬层。 镀硬铬的应用 典型的镀铬部分将是：汽车的阀杆，活塞环，震动棒，Mac弗森支柱的，柴油和航空器发动机气缸的孔，和液压轴。
是常用的镀硬铬，以恢复原来的尺寸的大型柴油机，燃气发动机和压缩机的曲柄轴的磨损表面。硬铬还发现使用修复受损的印刷和造纸辊轴颈。 硬铬存款的目的主要是为了提高功能部件的使用寿命，增加其耐磨性，耐磨，耐热和耐腐蚀性。加硬铬用于恢复尺寸不足的部分。 1．电镀硬铬性能特点 工程用镀铬层习惯称为“镀硬铬”?它有以下特点： ①耐磨性好?镀铬层随工艺规范不同?可获得不同的硬度400～1200HV。滑动摩擦系数约为钢与铸铁的50％?并有抗粘附性。 ②耐腐蚀性较好?镀铬层在轻微的氧化作用下即表面钝化?形成很薄且透明的钝化膜?在常温下长期不变色?对镀铬层起保护作用。 ③镀铬层强度随厚度增加而降低?镀铬层与基体结合强度高于自身晶体间结合强度?而抗拉强度与疲劳强度随镀层厚度增加而下降。因此?镀铬层厚度一般应≤0.3mm。 2．电镀硬铬层的应用 ①不带底层的镀铬层?抛光后可直接使用。镀层厚度＜12μm用于模具以提高其耐磨性；镀层厚度12～50μm用于液压装置的柱塞?以提高其密封性和耐磨性；对不重要的配合表面?镀层厚度可＞50μm?镀后磨削达到要求尺寸精度?以补偿磨损量。 ②带底镀层的镀铬层多用于较厚的尺寸补偿。先沉积足够厚度的底层金属（如镍可镀厚lmm)?磨光后再镀铬层。最终磨削为成品后?镀铬层应保持在250μm以内。 由于镀铬层脆性较大?不宜承受较大的变形?否则会引起镀层断裂或脱落。因此零件基体金属部分应有足够的强度?能抵抗施加在镀层厚度方向上的所有外力。 除常规镀铬层外?还可以制成松孔镀铬层。其方法是在完成硬铬层后?再对其进行腐蚀处理（如盐酸腐蚀）?使镀层表面的微细裂纹加宽?达到表面布满微裂纹?可以有效地储存润滑介质改善润滑状况。在修复滑动轴承轴颈时可以采用。 操作规程及注意事项 1、镀前检验镀件尺寸，机加工表面状况，根据镀层厚度准确计算电镀时间。 2、控制好镀液工作条件，勤观察，注意温度变化，液位变化，仔细操作，如实填写操作记录。根据化验结果补加药水，校正电镀液。 3、镀后检查镀层质量、尺寸，清洗干净，丝牙、内孔等部位防锈保护。工件打操作钢号，边角除毛刺。
镀铬知识简介及镀铬分类、镀铬层厚度、硬度控制方法 一镀铬简介 镀铬属于发展较晚的工艺，早在1854年就有人从三价格槽液中镀得金属铬，1856年又发明从三价格槽液中镀铬的工艺，但是直到本世纪20年代，镀铬工艺才在国外得到广泛应用。镀铬工艺传到我国比较晚，有关镀铬知识的介绍和应用的记载大都是在30年代初期。我国对金属铬元素的介绍和命名直到19世纪60年代才开始进行。 二镀铬的一般特性 （一）镀铬特点 1.镀铬用含氧酸做主盐，铬和氧亲和力强，电析困难，电流效率低； 2.铬为变价金属，又有含氧酸根，故阴极还原过程很复杂； 3.镀铬虽然极化值很大,但极化度很小,故镀液的分散能力和覆盖能力很差,往往要采用辅助阳极和保护阴极； 4.镀铬需用大电流密度，而电流效率很低，大量析出氢气，导致镀液欧姆电压降大，故镀铬的电压要比较高； 5.镀铬不能用铬阳极，通常采用纯铅、铅锡合金、铅锑合金等不溶性阳极。 （二）镀铬过程的特异现象镀铬与其它金属电沉积相比，有如下特异现象： （1）随主盐铬酐浓度升高而电流效率下降； （2）随电流密度升高而电流效率提高；
（3）随镀液温度提高而电流效率降低； （4）随镀液搅拌加强而电流效率降低，甚至不能镀铬。上述特异现象均与镀铬阴极还原的特殊性有关。 三镀铬层的种类和标记 （一）防护—装饰性镀铬防护—装饰性镀铬，俗称装饰铬。它具有防腐蚀和外观装饰的双重作用。为达此目的在锌基或钢铁基体上必须先镀足够厚度的中间层，然后在光亮的中间镀层上镀以0.25～0.5μm 的薄层铬。例如钢基上镀铜、镍层再镀铬、低锡青铜上镀铬、多层镍上镀铬、镍铁合金镀层上镀铬等等。在现代电镀中，在多层镍上镀取微孔或微裂纹铬是降低镀层总厚度，又可获得高耐蚀性的防护—装饰体系，是电镀工艺发展的方向。在黄铜上喷砂处理或在缎面镍上镀铬，可获得无光的缎面铬，是用作消光的防护—装饰镀铬。装饰性镀铬是镀铬工艺中应用最多的。 装饰镀铬的特点是： （1）要求镀层光亮； （2）镀液的覆盖能力要好，零件的主要表面上应覆盖上铬； （3）镀层厚度薄，通常在0.25～0.5μm之间，国内多用0.3μm。为此装饰镀铬常用300～400g/L的高浓度，近些年来加入稀土等添加剂，浓度可降至150～200g/L，覆盖能力、电流效率明显提高，是研究开发和工业生产应用的发展方向。防护—装饰镀铬广泛用于汽车、自行车、日用五金制品、家用电器、仪器仪表、机械、船舶舱内的外露零件等。经抛光的铬层有很高的反射系数，可作反光镜。
1、铁件镀铬工艺流程： 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀 → 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀 → 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬 2、锌合金镀铬工艺流程 除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬 3、不锈钢直接镀铬工艺 1) 电化学除油→热水洗→冷水洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室温，半分钟；适用于自动线上不锈钢镀铬，不宜镀铜或镍）→水洗→镀铬。 2) 阴极电化学除油→清洗→阳极活化（10A/dm2）→直接镀铬。 3) 化学除油→清洗→阳极电化学除油（0.5A/dm2）→清洗→浸酸活化 （1ml/L HCL、10ml/L H2SO4，室温，45S）→清洗→镀铬 注：镀铬时，应先用是正常电镀时电流密度的1.5～2倍镀3～5分钟，然后再正常电流密度电镀，要尽量缩短各工序之间的过渡引起的停留时 @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ 镀后处理知识 1、前言 镀后处理和镀前处理在金属的表面镀工艺中占有极其重要的地位，许多采用表面镀技术制造的产品出现缺陷往往都是由前处理或后处理不当造成的，有关前处理的知识在一般的电镀书中都有比较详细的叙述，但对镀后处理还没有文章进行过系统的论述，镀后处理的目的主要是为了提高镀层的耐腐蚀性能或者保持镀层原有的特性，其中最主要的镀后处理是除氢处理和钝化处理[1]。为了提高镀层的抗腐蚀性能，一般都要同时进行除氢和钝化处理，有些还需要涂有机膜，如镀锌件目前一般要经过除氢和化学钝化处理，仿金电镀要经过化学钝化和涂有机膜处理[2]等。 2、镀后处理 2.2钝化处理 钝化处理是指在一定的溶液中进行化学或电化学处理，在镀层上形成一层坚实致密的、稳定性高的薄膜的表面处理方法，钝化使镀层的耐腐蚀性能进一步的提高并增加表面光泽和抗污染的能力。 钝化处理按照钝化膜的化学成分可分为无机盐钝化和有机类钝化两类；根据钝化膜组成成分对人体的危害性可分为铬酸钝化和无铬钝化。铬酸钝
4．4．4镀铬工艺 (1)防护一装饰性镀铬 防护一装饰性镀铬不仅要求镀层在大气中具有很好的耐蚀性，而且要有美丽的外观。 这类镀层也常用于非金属材料的电镀。 防护一装饰性镀铬可分为一般防护装饰镀铬与高耐蚀性防护装饰镀 铬。表4—28列出防护装饰性镀铬的工艺规范。 装饰性镀铬的工艺条件也取决于欲镀的基体金属材料。可根据基体材料的不同适当调整工作温度和阴极电流密度。 1)一般防护装饰性镀铬 一般防护装饰性镀铬采用中、高浓度的普通镀铬液，适用于室内环境使用的产品。钢铁、锌合金和铝合金镀铬必须采用多层体系，主要工艺流程如下。 ①钢铁基体铜/镍/铬体系工艺流程为： 除油→水洗→浸蚀→水洗→闪镀氰铜或闪镀镍→水洗→酸铜→水洗→亮镍→水洗→镀铬→水洗干燥。 表4-28 防护装饰性镀铬的工艺规范 多层镍/铬体系工艺流程为： 除油→水洗→浸蚀→水洗→镀半光亮镍→水洗→光亮镍→水洗→镀铬→水洗→干燥。 ↓ ↑ 高硫冲击镍 (1μm) ②锌合金基体弱碱化学除油→水洗→浸稀氢氟酸→水洗→电解除油→水洗→闪镀氰铜→水洗→光亮镀铜→光亮镍→水洗→镀铬→水洗→干燥。 ③铝及铝合金基体弱碱除油→水洗→电解除油→水洗→次浸锌→溶 解浸锌层→水洗一二次浸锌→水洗→闪镀氰铜(或预镀镍) →水洗→光亮镀铜→水洗→光亮镀镍→水洗→镀铬→水洗→干燥。 2)高耐蚀装饰性镀铬 高耐蚀装饰性镀铬是采用特殊工艺改变镀铬层的结构，从而提高镀层的耐蚀性，该镀层适用于室外条件要求苛刻的场合。 在防护装饰性镀铬体系中，多层镍的应用显著提高了镀层的耐蚀性，研究发现，镍、铬层的耐蚀性不仅与镍层的性质及厚度有关，同时在很大程度上还取决于铬层的结构特征。从标准镀铬溶液中得到的普通防护装饰性镀铬层虽只有0．25～0．5μm，但镀层的内应力很大，．使镀层出现不均匀的粗裂纹。在腐蚀介质中铬镀层是阴极，裂纹处的底层是阳极，因此，遭受腐蚀的总是裂纹处的底层或基体金属。由于裂纹处暴露出的底层金属面积与镀铬层面积相比很小，因而腐蚀电流密度很大，腐蚀速度很快，而且腐蚀一直向纵深发展。由于裂
镀铬层的性能及影响因素 [摘要] 本文主要对镀铬层的的几个重要的性能指标进行研究，发现硬度，耐磨性等随着电解条件不同而发生变化，同时镀铬时氢的吸附对镀层也有很大的影响。 [关键词] 镀铬层硬度力学性能 0.引言 早在1856 年，德国人就发明了从铬的溶液中沉积铬金属，直到1926 年，美国C.G .F h k 教授等人发明了从含硫酸的铬酸液中沉积出光亮铬的专利，镀铬工艺才真正在工业生产中得到广泛应用，而镀层质量的基本性能主要取决于镀铬层的塑性、孔隙率、硬度、耐磨性和疲劳强度，对于镀铬层的研究，由于基体金属的影响，一般很难测出某些特有的力学性能。本文着重于镀层硬度、耐磨性与电解条件的关系，并讨论镀层的内应力。因为镀铬层如存在高内应力，对镀层的性能如孔隙率和疲劳强度等会有很大的影响。镀铬层中总存在张应力，它使镀层呈拉伸状态，使孔隙率增大，从而降低镀层的防蚀性能。 1.镀层的力学性能 1.1硬度 镀铬层的硬度很高，它是电镀层中硬度最高的。因此易磨损的机械零部件常用镀铬来延长其使用寿命，或者磨损之后进行尺寸修复。这时镀铬层厚度一般在2 0 ~ 8 0 微米，较厚的达l m m 左右。在测定镀铬层的硬度时，若用布氏或洛氏硬度计，这种硬度计压荷大，压痕深且大。基体金属的影响表现突出，使结果不够准确，因此应用显微型硬度计来测定。即以维氏硬度( H V ) 作单位。测定硬度时，应根据镀铬层厚度选择适当的压荷，以压痕形状不致改变，使压痕深度达到镀层厚度的1/10-1/7 左右。这时所测得的镀铬层通常为600-1200H V 。如果采用低铬酸镀液(150g / l 左右)，得到的镀铬层的硬度比标准镀液镀层硬度可提高20 % 左右。因此，可以通过选择相应成分的镀液和改变电解条件来达到所需的镀层硬度。而在标准镀液( 铬酸250 g / L ，硫酸2.5 g / L ) 中不同电解条件镀铬层的硬度数据不同。 经试验，工作温度在50~60℃之间时，镀铬层的硬度变化不大，当温度超过65 ℃时，镀铬层的硬度明显下降。一般机械零件的镀铬层的硬度也不宜过高。因为，高硬度和高应力( 脆性) 往往是相结合的。如硬度过高尤其是镀铬层内应力即含氢量增加到一定值时，性能就变得很差，甚至不能在机械上使用。 1.2耐磨性 硬度和耐磨性是镀铬层最为重要的技术特性。而耐磨性是决定镀铬层使用寿
镀铬工艺介绍 1、镀铬工艺 装饰性镀铬是镀铬的主体，其次是硬铬、微孔铬和黑铬。 1.1、防护-装饰性镀铬 防护-装饰性镀铬不仅要求镀层在大气中具有很好的耐蚀性，而且要有美丽的外观。对于防护-装饰性镀铬，钢铁、锌合金和铝合金基体镀铬必须采用多层体系。 ⅰ、钢铁基体 铜/镍/铬系工艺流程：除油—水洗—侵蚀—水洗—闪镀氰铜或伞镀镍—水洗—酸铜—水洗—亮镍—水洗—镀铬—水洗干燥 多层镍/铬体系工艺流程：除油—水洗—侵蚀—水洗—镀半光亮镍—水洗—光亮镍—水洗—镀铬—水洗—干燥 ⅱ、锌合金基体 弱碱化学除油—水洗—浸稀氢氟酸—水洗—点解除油—水洗—伞镀氰铜—水洗—光亮镀铜—光亮镍—水洗—镀铬—水洗—干燥 ⅲ、铝及铝合金基体 弱碱除油—水洗—点解除油—水洗—次浸锌—溶解浸锌层—水洗—二次浸锌—水洗—伞镀氰铜—水洗—光亮镀铜—水洗—光亮镀镍—水洗—镀铬—水洗—干燥 1.2、镀硬铬 硬铬又称耐磨铬，硬铬镀层不仅要有一定的光泽，而且要求底层的硬度高、耐磨性好并与基体结合牢固。钢铁零件镀硬铬不需要中间镀层。镀层厚度应根据使用场合不同而异，在机械载荷较轻和一般性防护时，厚度
为10-20um，在滑动载荷且压力不太大时，厚度为20-25um，在机械应力较大和抗强腐蚀作用是，厚度高达150-300um，修复零件尺寸厚度可达800-1000um。 2、镀硬铬工艺起皮现象 镀硬铬时为防止起皮现象的产生，要采取以下措施。 2.1、镀前预热 只要镀铬工件较大，均需预热处理，因为镀硬铬时间较长，镀层较厚，内应力大且硬度高，而基体金属与铬的热膨胀系数差别较大。如不预热就施镀，基本金属容易受热膨胀而产生“暴皮”现象，预热时间根据工件大小而定。 2.2、提高镀层结合力 在镀硬铬时，常因结合力不好而产生镀层起皮现象，在生产操作中，可采用以下几种措施。 ⅰ、冲击电流 对一些形状复杂的零件，除了使用象形阳极，保护阴极和辅助阳极外，还可以在零件入槽时，以比正常电流密度高数倍的电流对零件进行短时间冲击，使阴极极化增大，零件表面迅速沉积一层铬，然后再恢复到正常电流密度施镀。 ⅱ、阳极刻蚀 对表面有较厚氧化膜的合金钢及高碳钢镀硬铬或在断电时间较长的镀铬层上继续镀铬时，通常先将零件作为阳极进行短时间的侵蚀处理，使氧化膜电化学溶解并形成微观粗糙的表面。 2.3、镀后除氢

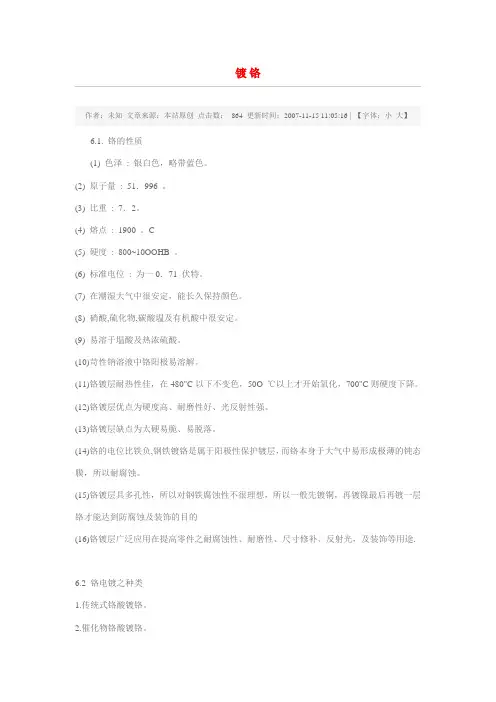

镀铬知识介绍 [2007-03-30] 关键字：镀铬 ◆铬的性质 (1) 色泽: 银白色，略带蓝色 (2) 原子量 : 52 (3) 比重: 7.14 (4) 熔点: 1800~1900℃ (5) 硬度: 800~12OOHV (6) 线膨胀系数6.7~8.4×10^-6 (7) 电化当量:0.324g/AH (8) 标准电位 : 为-0.71V (9) 在潮湿大气中很安定，能长久保持颜色 (10)在碱、硝酸、硫化物、碳酸盐及有机酸和大多数气体中很稳定 (11)易溶于盐酸及热浓硫酸 (13)苛性钠溶液中铬阳极易溶解 (14)铬镀层耐热性佳 (15)铬镀层优点为硬度高、耐磨性好、光反射性强 (16)铬镀层缺点为太硬易脆、易脱落 (17)铬的电位比铁负,钢铁镀铬是属于阳极性保护镀层，而铬本身于大气中易形成极薄的钝态膜，所以耐腐蚀 (18)铬镀层具多孔性，所以对钢铁腐蚀性不很理想，所以一般先镀铜，再镀镍最后再镀一层铬才能达到防腐蚀及装饰的目的 (19)铬镀层广泛应用在提高零件的耐腐蚀性、耐磨性、尺寸修补、反射光，及装饰等用途. ◆铬电镀的种类 1.防腐装饰性镀铬 a)普通镀铬 b)复合镀铬 c)快速自动调节镀铬 d)微裂纹铬和微孔铬 2.镀硬铬 3.镀乳白铬 4.松孔镀铬 5.镀黑铬 6.滚桶镀铬 7.无裂铬电镀 ◆镀铬的特性 (1)须严格控制液温、电流密度、极距等操作条件 (2)均一性差，对复杂形状镀件需适当处理 (3)电流效率很低，须较大电流密度 (4)阳极采用不溶解性阳极，铬酸须通过铬酐补充 (5)电镀过程中不许中断 (6)形状不同镀件不宜同槽处理，须用不同的挂具
(7)镀件预热与液温一致，附着性才会好 (8)镀件要彻底活化，有时要带电入槽，附着性才良好 (9)需用冲击电流(大于正常50-100% ) 在开始电镀较复杂形状镀件，约2-3分钟而后慢慢降至正常电流密度范围内。 ◆镀铬的影响因素 (l) CrO3浓度与导电性关系:在铬酐小于450g/l的情况下，铬酐浓度越高，导电性越好 (2) 温度与导电性的关系:温度高，导电性好 (3) CrO3浓度与电流效率的关系:铬酐浓度高，则电流效率下降 (4) 硫酸浓度的影响:浓度低时，低电流密度下电流效率高，反的电流效率低 (5) 三价铬的影响 1.三价铬很少时，沉积速率减慢 2.三价铬很高时，镀层变暗 3.三价铬增加，则导电度降低，需较大电压 4.三价铬愈多，光泽范围愈小 (6) 电流密度及温度的影响 1.镀液温度升高，电流效率降低 2.电流密度愈高，电流效率愈高 3.高电流密度，低温则镀层灰暗，硬度高脆性大，结晶粗大 4.高温而低电流密度，镀层硬度小，呈乳白色，延性好，无网状裂纹，结晶细致，适合装饰性的镀件 5.中等温度及中等电流密度，镀层硬度高，有密集的网状裂纹，光亮硬质铬镀层。 (7)杂质的影响 1.铁杂质，电解液不稳定，光泽镀层范围缩小，导电性变差,电压须增高，去除铁杂质比三价铬还困难，要尽量防止铁污染，不要超过10g/l 2.铜、锌杂质，含量低时，对镀层影向不大，铜最好不要大于3g/l 3.硝酸，是镀铬最有害的杂质，镀液须严禁带入硝酸污染 (8) 阳极及电流分布的影响 1.阳极较大，电流分布较不均匀使镀层厚度不均勺 2.阳极面积大，三价铬形成较多。 3.复杂镀件，阳极宜用象形电极或辅助电极，使电流分布均匀。 4.阳极的铅易氧化，形成黑色的氧化铅及黄色的铬酸铅。黄色的铬酸铅导电性不良 5.电流因尖端及边缘效应，造成镀层厚度不均，可采用绝缘物遮盖尖端或边缘。 ◆镀铬的挂具(Rack) 镀铬其镀液均电流效率很低，须使用较高电流密度，所以挂具的设计要求对镀铬品质影响很大。其设计要点如下 (l) 不溶解 (2) 导电好，不发熟，需足够截面积 (3) 与镀件接触良好 (4) 结构以焊接方式，导电钩要弯成直角 (5) 非电镀部份要用绝缘物覆盖，以减少电流消耗 (6) 结构要简单、易制造、轻便 (7) 镀件放置位置要使气体自由逸出容易 (8) 应用辅助电极、双极电极 (9) 依镀件的形状、尺寸、数量及镀层用途等因素决定挂架的设计
镀铬与镀硬铬有什么区别 镀铬是泛指电镀铬 镀铬有两种的，一种是装饰铬，一种是硬铬。 镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。 优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。优点五，表面比较美观。等等 缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高。等等 镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等 镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。 根据其目的来判断要镀那种铬 1. 铬酐浓度和硬度的关系 在其它工艺条件相同的时候，铬酐浓度低时硬度高。但浓度低，镀液变化快，不稳定。 2. 硫酸含量和硬度的关系 在正常的镀铬工艺规范中。铬酐与硫酸的比值应该保持在100：1。在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。但在二者比值为100：1.4，再提高硫酸含量硬度值又会下降。 3. 电流密度和硬度的关系 在正常温度下，铬层硬度随着电流密度的增加而提高。当电流密度达到一定极限时硬度趋向稳定。 4. 镀铬液稳定和硬度的关系 在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。
各种电镀层的区别 电镀金镀层耐蚀性强，导电性好，易于焊接，耐高温，并具有一定的耐磨性(如掺有少量其他元素的硬金)，有良好的抗变色能力，同时金合金镀层有多种色调，在银上镀金可防止变色。并且镀层的延展性好，易抛光，故常用作装饰性镀层，如镀首饰、钟表零件、艺术品等；也广泛应用于精密仪器仪表、印刷板、集成电路、电子管壳、电接点等要求电参数性能长期稳定的零件电镀。但由于金的价格昂贵，应用受到一定限制。 镀银最早用的光亮剂二硫化碳是Milword和Lyons在1847年发表的专利中提出的，现在还在使用，仅稍加改变而已。镀银层比镀金价格便宜得多，而且具有很高的导电性，光反射性和对有机酸和碱的化学稳定性，故使用面比黄金广得多。早期主要用于装饰品和餐具上，近来在飞机和电子制品上的应用越来越多。 电镀镍的特点、性能、用途： 1、电镀镍层在空气中的稳定性很高，由于金属镍具有很强的钝化能力，在表面能迅速生成一层极薄的钝化膜，能抵抗大气、碱和某些酸的腐蚀。 2、电镀镍结晶极其细小，并且具有优良的抛光性能。经抛光的镍镀层可得到镜面般的光泽外表，同时在大气中可长期保持其光泽。所以，电镀层常用于装饰。 3、镍镀层的硬度比较高，可以提高制品表面的耐磨性，在印刷工业中常用镀镍层来提高铅表面的硬度。 由于金属镍具有较高的化学稳定性，有些化工设备也常用较厚的镇镀层，以防止被介质腐蚀。镀镍层还广泛的应用在功能性方面，如修复被磨损、被腐蚀的零件，采用刷镀技术进行局部电镀。采用电铸工艺，用来制造印刷行业的电铸版、唱片模以及其它模具。厚的镀镍层具有良好的耐磨性，可作为耐磨镀层。尤其是近几年来发展了复合电镀，可沉积出夹有耐磨微粒的复合镍镀层，其硬度和耐磨性比镀镍层更高。若以石墨或氟化石墨作为分散微粒，则获得的镍-石墨或镍-氟化石墨复合镀层就具有很好的自润滑性，可用作为润滑镀层。黑镍镀层作为光学仪器的镀覆或装饰镀覆层亦都有着广泛的应用。
绪论 镀铬层是一种高硬度、高耐磨性的镀层，又具有较好的耐热性及良好的化学稳定性。由于镀铬层的良好性能，在工业上获得了广泛应用。特别在航空制造业的军民机生产中，占有重要地位。镀铬层属于单金属电镀。与其他单金属镀层比较，镀铬过程比较复杂，而且我很多特点。早镀铬过程中，是有铬酸来提供获得镀层金属所需的铬离子，镀铬所使用的阴极电流密度很高，电流效率低（13%左右），温度与电流密度要严格配合，可以通过改变二者的关系在同一镀液中获得光亮镀层。镀铬不采用金属铬作为阳极，而是用纤锑合金不溶性阳极，镀铬点解液的分散能力极差。以上这些，给电镀铬层的质量带来了比较多的影响。 影响镀铬层质量的因素 为了获得较为理想的镀层，合理的镀前处理是电镀极为重要的一个环节。金属零件从原材料到加工成型，不可避免的要与各种油类介质接触。生产实践证明，油脂清洗不干净是影响镀层质量的重要因素。同是，金属基体在空气中会生成一层比较致密的氧化膜，只有去除金属基体上的氧化膜，使其表面达到活化状态，才能够进行正常的电镀。因此，零件表面任何的微量污染，都会降低镀铬层在机体上的附着力。同时，抛光机体表面也是镀铬前出来及重要的一个工序，它可以是镀铬层更加均匀光亮。 2.镀液各成分的影响 铬酐浓度时影响镀铬层的一个重要因素，其含量对溶液的导电性及电流效率有较大影响。铬酐含量高，导电度增加。铬酐浓度高则电流效率随之下降，镀层裂纹数量相对减少，意味着防腐蚀能力的提高。 硫酸的影响：硫酸在镀铬溶液中是一种不可缺少的成分。如果没有酸根的存在，阴极上就不会有铬沉积出来。但是，重要的并不是硫酸在镀铬液中的绝对喊啦，而是铬酐与硫酸的浓度比。即：控制在CrO3/H2SO4=100：1 镀铬溶液中还应该严格控制三价铬的含量。三价铬的不足，难以获得你满意的镀层，过多的三价铬会缩小光亮范围，降低溶液的导电性。 3.镀铬液杂质的影响 镀铬液中常见的杂质主要有金属阳离子杂志，主要有铁、铜、铅等等。这些杂质以离子的形式存在于镀铬液中。它们常常通过下列途径被引入镀液：镀件上没有被覆盖部位金属的溶解、零件掉入镀槽中未及时打捞而溶解、阳极材料的腐蚀、零件在阳极活化处理时溶解的金属离子等。这些金属离子都会降低电解液的导电率，使镀液深镀能力下降，也会使获得光亮镀层的电流密度变窄。当铁离子含量超过了15g/L的时候，镀液就不能在继续使用。 镀铬液中常见的阴离子杂质有：氯离子、硝酸根离子，它们通常由配制槽液的生产用水引入，以及镀件在镀前出来清洗不彻底而引入镀液中。氯离子含量过高，将恶化镀液的分散能力，深镀能力，使镀层粗糙、发灰，甚至出现花斑。还会使镀槽的铅衬里溶解和阳极溶解，增加镀液中的杂质。同样，含量很低的硝酸根离子就能使镀铬层发灰、无光泽，破坏镀槽的铅衬里和阳极溶解。 4.槽液温度和电流密度的影响 镀铬时的工艺条件：温度和电流密度对光亮区范围电流效率、分散能力和镀层性能都有显著影响，并相互制约。可以通过改变两者的关系而获得不同镀铬层外观以及不一样的性能。如低温高电流为：镀铬层灰暗色、烧焦具有网状裂纹、高硬度、脆性大；高温低电流：镀铬层呈乳白色、镀铬层组织细密、孔斜率小、无裂纹、防护性能好，但硬度低、耐磨性差。中温中电流为：两者配合较好，可以获得光亮铬层，这种铬层硬度较高，有细而密的网状裂纹。 5.电镀操作细节的影响
电镀层的分类及选择原则 一、电镀层的作用 人们在同腐蚀作斗争中，采取了许多行之有效的措施，电镀就是其中的重要手段之一，电镀能提高金属零件在使用环境中的抗蚀性能；装饰零件的外表，使其光亮美观；提高零件的工作性能，如硬度，耐磨，导电性，电磁性、耐热性，钎焊性及其他特殊性能。 二、电镀层的要求 不同的产品对镀层的要求不同，但就其共性来说，对镀层的主要要求有： 1）镀层与基体，包括镀层与镀层之间，应有良好的结合力； 2）镀层在零件的主要表面上，应有比较均匀的厚度和细致的结构； 3）镀层应具有规定的厚度和尽可能少的孔隙； 4）镀层应具有规定的各项指标。例如：表面粗糙度、硬度、色彩以及盐雾试验耐蚀性等。 三、电镀层的分类 就目前应用于生产的情况来看，单金属镀层有铜、镍、铬、锌、金、银、铁、锡、钴等30多种。合金镀层有铜锡、锌铜，锌铁，镍铁，锌镍铁，锡锌锑等100多种。 镀层的分类一般有以下几种： 1）防护性镀层； 2）防护-装饰性镀层； 3）修复性镀层； 4）特殊要求镀层：耐磨镀层、减摩镀层、反光镀层、防反光镀层、导电镀层、导磁镀层、热加工镀层、抗氧化镀层、耐酸镀层。 四、镀层的选择原则 镀层的选择原则主要取决于以下因素： 1）被覆盖金属的种类和性质； 2）该金属零件的结构、形状和尺寸公差； 3）该金属零件的用途和工作条件； 4）镀层的性质和用途。 1、按基体材料选择 1）贵金属、不锈钢、轧制的磁合金材料以及镍铜合金等，一般不需要保护层； 2）碳钢、低合金钢和铸铁零件，在大气中容易被腐蚀，镀锌、镉后均需经过钝化处理； 3）钢制弹簧零件在镀锌或镀镉后需要进行除氢处理； 4）铜及其合金零件、湿热带使用的产品，应加以保护，一般产品可进行光泽性酸洗和钝化处理；
镀铬的厚度 做的零件完成后表面要处理镀铬层有多厚啊谁知道请帮我解答一下 满意答案 常用的检验项目为： 1.膜厚； 2.装配检查； 3.镀层附着力； 4.硬度测试; 5.耐磨测试； 6.耐酒精测试； 7.高温高湿测试；8.冷热冲击测试；9.盐雾测试；10.排汗测试；11外观；12包装； 一．膜厚： 1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X射线照射镀层，收集镀层返回的能量光谱，膜厚一般为0.02mm,最大不超过0.03mm. 2.检查周期：每批； 3.测试数量：n>5pcs 二．装配检查： 1.确认是否符合图面标出的重要尺寸；装配后有否影响外观及功能，手感； 2.检查周期：每批； 3.测试数量：n>2pcs ； 二．镀层附着力： 1.将3M胶纸粘贴在刀切100格（每小格为1MM＊1MM）的电镀层表面，用橡皮擦在其上面来回磨擦，使其完全密贴后，以45度方向迅速撕开，镀层需无脱落现象。如目视无法观察清楚，可使用10倍显微镜观察； a) 不可有掉落金属粉末及补胶带粘起之现象。 b) 不可有金属镀层剥落之现象。 d) 不可有起泡之现象 2.检查周期：每批； 3.测试数量：n>2pcs ； 四．硬度测试： 1.用中华铅笔以45度角并且以1mm/s的速度向前推进，擦试后镀层不能有划痕； 其中： UV镀测试：3H铅笔，500g力 真空镀：2H铅笔，500g力
水镀测试：1H铅笔，200g力 2.检查周期：每批； 3.测试数量：n>2pcs ； 五．耐磨测试： 1.头施500g力，用于被测产品来回试擦50次，往返为一次，不能变色，脱镀及露底材； 2.检查周期：一次/3个月 3.数量：n>2pcs ； 六．耐酒精测试： 1.用500g砝码外包8层棉布，再将白棉布沾湿浓度为95%的乙醇，以不下滴为宜，将砝码与镀层面垂直，在同一位置往退，移动距离1英寸为一次，共100次，镀层不能有反应； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs ； 七．高温高湿测试： 1.ABS底材温度设定为60度，PC底材温度设定为90度，湿度90%－95%，测试时间6小时，看镀层有无拱起，起泡或脱落； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs ； 八．冷热冲击测试： 1.零下1度30分钟常温2分钟，70度30分钟为一个回合，看镀层有无拱起，起泡或脱落； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs; 其中： UV镀测试：5回合； 真空镀：2回合； 水镀测试：1回合； 九．盐雾测试： 1.温度35度，浓度5%的盐水，喷雾8小时，共3回；看镀层有无起反应； 2.检查周期：一次/3个月； 3.测试数量：n>5pcs;
镀铬的基本知识 镀CR有哪些作用? 防锈和增加表面硬度可以增加耐磨性能 1、性能和用途 因为铬表面易于钝化，有很强的耐蚀性，所以用于装饰电镀的最外层，其厚度一般只有0.5-1微米，通常称之为装饰铬。 铬的另一个特点是具有极高的硬度，H=750-1000，因而又经常用于有耐磨要求的 场合，通常称之为硬铬。 2. 镀铬基本原理 2.1 镀铬的阴极过程 图1是镀铬的阴极极化曲线，描述了镀铬的阴极过程。 镀铬的阴极过程分3个阶段。 第一阶段，随着电极电位上升，电流密度上升。电极反应为 2H+ ---> H2 第二阶段，随着电极电位继续上升，电流密度转为下降。这是一个形成阴极膜的 过程。 第三阶段，随着电极电位继续上升，电流密度又转为上升。电极反应为 Cr6+ ---> Cr 2H+ ---> H2
Cr6+ ---> Cr3+ (H2的还原作用) 2.2 阴极膜的形成 在镀铬层沉积之前，阴极上先生成一层薄膜。观察薄膜的试验如图2所示。阴极为针状。停电后1秒可以观察到阴极膜(厚度约0.1微米)，停电3-4秒后阴极膜 就消失了，如图3所示。 2.3 硫酸的作用和影响 镀液中硫酸含量的增加，阴极膜的厚度也随之增加。电极周围的成分与其它部分 的成分差别较大，为 Cr6+ 65-67% Cr3+ 22-23% SO42- 10-12% 若镀液中没有硫酸，则不能形成阴极膜，只析出氢气，见图1的曲线1。 CrO3与H2SO4形成[(CrOn2-)m?(SO42-)n]复杂的络合物。从图4可以看出，随镀液中硫酸浓度增加，电流效率形成有峰值的情况。图4中线段1，电流效率随硫酸含量上升而上升，是因为络合物含量上升的缘故；继续增加硫酸的含量，则阴极膜厚度增加，阻碍铬层的沉积，故图4线段2，电流效率随硫酸含量上升而 下降。 2.4 Cr3+的影响 当镀液中Cr3+的含量上升时，图4中的曲线向右上方向移动。当H2SO4=10-12g/l，Cr3+=20g/l，电流密度60-100A/dm2时，电流效率高于25%。可获得镜面光亮的镀铬层。缺点是分散能力差，只适合旋转体。
镀铬工艺 镀铬是泛指电镀铬 镀铬有两种的，一种是装饰铬，一种是硬铬。 镀硬铬是比较好的一种增加表面硬度的方法，但是它的优缺点很多，所以好多情况下都没采用。 优点一，表面光洁度好，优点二，不会生锈，一点锈斑都不会有；三，镀的过程中原零件变形小。四，如果零件尺寸不到位，可以通过加几丝铬来达到尺寸（如12楼所说的修补，当然了，这是优点，也是个缺点，所以要镀铬的零件都要放余量了）。优点五，表面比较美观。等等 缺点一，价格高，不光镀的费用高，而且镀后还要再加工。缺点二，不适合表面比较复杂的零件，缺点三，厚度太薄，一般只有0。05-0。15mm左右，缺点四，对零件表面的光洁度要求比较高。等等镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等 镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈等等。 根据其目的来判断要镀那种铬
1. 铬酐浓度和硬度的关系 在其它工艺条件相同的时候，铬酐浓度低时硬度高。但浓度低，镀液变化快，不稳定。 2. 硫酸含量和硬度的关系 在正常的镀铬工艺规范中。铬酐与硫酸的比值应该保持在100：1。在其它浓度不变时，提高硫酸含量，铬层的硬度也相应增高。但在二者比值为100：1.4，再提高硫酸含量硬度值又会下降。 3. 电流密度和硬度的关系 在正常温度下，铬层硬度随着电流密度的增加而提高。当电流密度达到一定极限时硬度趋向稳定。 4. 镀铬液稳定和硬度的关系 在较高温度（65～75℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度高15～20％；在较低温度（35～45℃）下，由稀溶液镀出的铬层比由浓镀液镀出的铬层硬度没有多大差别。
5. 镀铬层厚度与硬度的关系 一般硬铬镀层硬度是随厚度提高而提高的，硬度的最高值在0.2㎜左右。以后，即使在提高厚度，硬度也不会再增加。 6. 铬镀层随着受热温度的提高，硬度显著下降。 本文所讲的非正常失效主要是指活塞杆在使用—年内即产生锈蚀及镀铬层的破坏。 我们发现，在同一工程中泄洪深孔油缸的活塞杆很快锈蚀了，可相同直径、长度还稍长的导流底孔的活塞杆却没有锈蚀，所以对这种活塞杆很决失效的真正原因应作深入的探讨。 1 镀铬层的正常失效 (1)由针孔及孔隙造成的锈蚀。镀双层铬(先镀乳白铬后镀硬铬)不可避免地会出现孔隙，使用时，水气通过针孔从孔隙到达母材，时间长了就逐渐锈蚀，锈蚀面积大了、严重了就进一步造成镀铬层剥落，这种失效在褪镀后蚀坑边缘是圆滑的。 (2)磨损造成的镀层减薄，当镀层全部被磨损就会产生锈蚀。 2 近期所见镀铬层的几种非正常失效

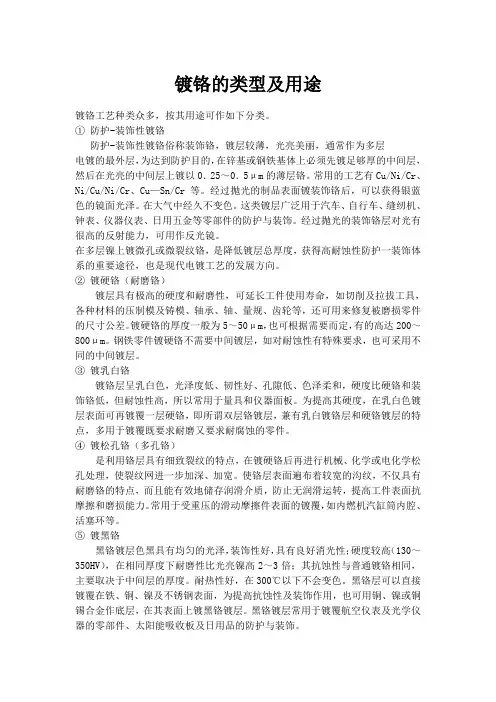

镀铬的类型及用途 镀铬工艺种类众多，按其用途可作如下分类。 ①防护-装饰性镀铬 防护-装饰性镀铬俗称装饰铬，镀层较薄，光亮美丽，通常作为多层 电镀的最外层，为达到防护目的，在锌基或钢铁基体上必须先镀足够厚的中间层，然后在光亮的中间层上镀以0．25～0．5μm的薄层铬。常用的工艺有Cu/Ni/Cr、Ni/Cu/Ni/Cr、Cu—Sn/Cr等。经过抛光的制品表面镀装饰铬后，可以获得银蓝色的镜面光泽。在大气中经久不变色。这类镀层广泛用于汽车、自行车、缝纫机、钟表、仪器仪表、日用五金等零部件的防护与装饰。经过抛光的装饰铬层对光有很高的反射能力，可用作反光镜。 在多层镍上镀微孔或微裂纹铬，是降低镀层总厚度，获得高耐蚀性防护一装饰体系的重要途径，也是现代电镀工艺的发展方向。 ②镀硬铬（耐磨铬） 镀层具有极高的硬度和耐磨性，可延长工件使用寿命，如切削及拉拔工具，各种材料的压制模及铸模、轴承、轴、量规、齿轮等，还可用来修复被磨损零件的尺寸公差。镀硬铬的厚度一般为5～50μm，也可根据需要而定，有的高达200～800μm。钢铁零件镀硬铬不需要中间镀层，如对耐蚀性有特殊要求，也可采用不同的中间镀层。 ③镀乳白铬 镀铬层呈乳白色，光泽度低、韧性好、孔隙低、色泽柔和，硬度比硬铬和装饰铬低，但耐蚀性高，所以常用于量具和仪器面板。为提高其硬度，在乳白色镀层表面可再镀覆一层硬铬，即所谓双层铬镀层，兼有乳白镀铬层和硬铬镀层的特点，多用于镀覆既要求耐磨又要求耐腐蚀的零件。 ④镀松孔铬（多孔铬） 是利用铬层具有细致裂纹的特点，在镀硬铬后再进行机械、化学或电化学松孔处理，使裂纹网进一步加深、加宽。使铬层表面遍布着较宽的沟纹，不仅具有耐磨铬的特点，而且能有效地储存润滑介质，防止无润滑运转，提高工件表面抗摩擦和磨损能力。常用于受重压的滑动摩擦件表面的镀覆，如内燃机汽缸筒内腔、活塞环等。 ⑤镀黑铬 黑铬镀层色黑具有均匀的光泽，装饰性好，具有良好消光性；硬度较高（130～350HV），在相同厚度下耐磨性比光亮镍高2～3倍；其抗蚀性与普通镀铬相同，主要取决于中间层的厚度。耐热性好，在300℃以下不会变色。黑铬层可以直接镀覆在铁、铜、镍及不锈钢表面，为提高抗蚀性及装饰作用，也可用铜、镍或铜锡合金作底层，在其表面上镀黑铬镀层。黑铬镀层常用于镀覆航空仪表及光学仪器的零部件、太阳能吸收板及日用品的防护与装饰。
镀铬知识介绍 ◆ 铬的性质 (1) 色泽 : 银白色，略带蓝色 (2) 原子量 : 52 (3) 比重 : 7.14 (4) 熔点: 1800~1900℃ (5) 硬度 : 800~12OOHV (6) 线膨胀系数6.7~8.4×10^-6 (7) 电化当量:0.324g/AH (8) 标准电位 : 为-0.71V (9) 在潮湿大气中很安定，能长久保持颜色 (10)在碱、硝酸、硫化物、碳酸盐及有机酸和大多数气体中很稳定 (11)易溶于盐酸及热浓硫酸 (13)苛性钠溶液中铬阳极易溶解 (14)铬镀层耐热性佳 (15)铬镀层优点为硬度高、耐磨性好、光反射性强 (16)铬镀层缺点为太硬易脆、易脱落 (17)铬的电位比铁负,钢铁镀铬是属于阳极性保护镀层，而铬本身于大气中易形成极薄的钝态膜，所以耐腐蚀 (18)铬镀层具多孔性，所以对钢铁腐蚀性不很理想，所以一般先镀铜，再镀镍最后再镀一层铬才能达到防腐蚀及装饰的目的 (19)铬镀层广泛应用在提高零件的耐腐蚀性、耐磨性、尺寸修补、反射光，及装饰等用途. ◆ 铬电镀的种类 1.防腐装饰性镀铬 a)普通镀铬 b)复合镀铬 c)快速自动调节镀铬 d)微裂纹铬和微孔铬 2.镀硬铬 3.镀乳白铬 4.松孔镀铬 5.镀黑铬 6.滚桶镀铬 7.无裂铬电镀 ◆ 镀铬的特性 (1)须严格控制液温、电流密度、极距等操作条件 (2)均一性差，对复杂形状镀件需适当处理 (3)电流效率很低，须较大电流密度 (4)阳极采用不溶解性阳极，铬酸须通过铬酐补充
(5)电镀过程中不许中断 (6)形状不同镀件不宜同槽处理，须用不同的挂具 (7)镀件预热与液温一致，附着性才会好 (8)镀件要彻底活化，有时要带电入槽，附着性才良好 (9)需用冲击电流(大于正常50-100% ) 在开始电镀较复杂形状镀件，约2-3分钟而后慢慢降至正常电流密度范围内。 ◆ 镀铬的影响因素 (l) CrO3浓度与导电性关系:在铬酐小于450g/l的情况下，铬酐浓度越高，导电性越好 (2) 温度与导电性的关系:温度高，导电性好 (3) CrO3浓度与电流效率的关系:铬酐浓度高，则电流效率下降 (4) 硫酸浓度的影响:浓度低时，低电流密度下电流效率高，反的电流效率低 (5) 三价铬的影响 1. 三价铬很少时，沉积速率减慢 2. 三价铬很高时，镀层变暗 3. 三价铬增加，则导电度降低，需较大电压 4. 三价铬愈多，光泽范围愈小 (6) 电流密度及温度的影响 1. 镀液温度升高，电流效率降低 2. 电流密度愈高，电流效率愈高 3. 高电流密度，低温则镀层灰暗，硬度高脆性大，结晶粗大 4. 高温而低电流密度，镀层硬度小，呈乳白色，延性好，无网状裂纹，结晶细致，适合装饰性的镀件 5. 中等温度及中等电流密度，镀层硬度高，有密集的网状裂纹，光亮硬质铬镀层。 (7)杂质的影响 1. 铁杂质，电解液不稳定，光泽镀层范围缩小，导电性变差,电压须增高，去除铁杂质比三价铬还困难，要尽量防止铁污染，不要超过10g/l 2. 铜、锌杂质，含量低时，对镀层影向不大，铜最好不要大于3g/l 3. 硝酸，是镀铬最有害的杂质，镀液须严禁带入硝酸污染 (8) 阳极及电流分布的影响 1. 阳极较大，电流分布较不均匀使镀层厚度不均勺 2. 阳极面积大，三价铬形成较多。 3.复杂镀件，阳极宜用象形电极或辅助电极，使电流分布均匀。 4.阳极的铅易氧化，形成黑色的氧化铅及黄色的铬酸铅。黄色的铬酸铅导电性不良 5.电流因尖端及边缘效应，造成镀层厚度不均，可采用绝缘物遮盖尖端或边缘。 ◆ 镀铬的挂具(Rack) 镀铬其镀液均一性极差，电流效率很低，须使用较高电流密度，所以挂具的设计
