做机械设计的人员需具备的知识和技能这个具备的知识就是越多越好了。 我现在就在一厂里面做这个。感觉还是挺难的，因为很多东西你都要去了解、首先来说画图，就不是简单的把图形画出来，你得去了解机器的配合，设备是怎么运转的，这样你才能更好的掌握各个零件之间的尺寸、余量该怎么放，对形位公差有些什么要求。而这有要求你对机加工有个大楷的了解，什么机床能加工成什么样子，粗糙度啊什么的。 另外的话你还需要了解材料，比如45，40CR之类的有些什么特性，在后期处理的时候有什么不同，不同材料采用什么样的加工工艺、淬火后能达到什么硬度、变形量的大小等等。
另外：
1. 熟练掌握工程制图标准和表示方法。掌握公差配合的选用和标注。
2 熟悉常用金属材料的性能、试验方法及其选用。掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。了解常用工程塑料、特种陶瓷、光纤和纳米材料的种类及应用。3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉实用设计方法，了解现代设计方法。
4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。熟悉工艺方案和工艺装备的设计知识。了解生产线设计和车间平面布置原则和知识。
5．熟悉与职业相关的安全法规、道德规范和法律知识。熟悉经济和管理的基础知识。了解管理创新的理念及应用。
6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关质量检测技术。
7．熟悉计算机应用的基本知识。熟悉计算机数控（CNC）系统的构成、作用和控制程序的编制。了解计算机仿真的基本概念和常用计算机软件的特点及应用。
8．了解机械制造自动化的有关知识。
9.熟练的画出符合国家标准的产品设计图纸和工艺图（工装、卡具等）。
10.熟练的运用机械原理、机械机构、机械设计及国家标准和国际标准,按设计任务要求：创造性的设计效果好、出成本低产品。
11.熟练的运用电脑辅助设计：2D软件工程图、3D软件设计产品和造型效果图。
12.会画效果图，能把产品的整体协调感、质感、色彩变化、设备的主体感、整体效果和谐感等正确地表现出来。
13.熟悉各种材料（材料的性能、特点、尺寸规格、色泽和价格等）及热处理的方法，才能正确地选用材料和恰当的热处理的方法。
14.熟练正确运用典型机械机构类型，特别是对每种机械机构的优缺点、常用的结构方式、方法等。
15.提高机械各种方面的知识与修养，熟悉各种的基本特征与变体。了解各种设备的历史发展和采用的机械机构、结构方式、方法。
16具备测绘的知识与技能（测量的方法和准确性），能正确地做好现场测绘草图和改进设计有关资料。
17熟悉各种加工工艺和装配工艺，能正确编制加工工艺、装配工艺。正确选用加工设备、各种工具。
18具有广博的文化知识与修养（各类设备的发展现状）。这对设计出性能稳定、造型美观、有时代感的产品有利。
19.会善于做设计资料的搜集与积累工作，列如，工具书（手册、标准等）、测绘新方法、拍照、复印和记录等手段，不断积累有用的各种设计资料。
12.掌握专业调查的技巧，不论是综合性的，还是专业性的调查，都能抓住要点，得到设计师应掌握的情况与信息，以利于机械设计工作。
20.会独立制作高质量的模型，这就要求设计师懂材料、工艺做法，并会使用必要的工具和设备。这是设计师应具备的动手能力。
21.会测量，会分析问题，还会终合误差运算。这些设计师也要掌握技能。
22.机械设计师熟练运用电脑辅助设计（CAD），掌握有限元分析优化机械设计，更为合理的设计出质量好、降低成本产品。
23.要具有良好艺术知识与修养，懂得色彩运用、懂得产品造型与色彩的关系更能体现产品特性与功能。
24.熟悉人体工程学要做深入地研究和了解，并在产品功能中体现合理性。
25.加强对新技术、新工艺的了解，从而有利提高工件的性能、简化结构、降低成本。
26.机械设计师要研究社会学，了解各个国家对产品的特殊要求和色彩特殊要求。
27.机械设计师还应机械科学发展有深入的了解，并及时掌握新的发展趋势，加以学习运用提高设计、工艺水平。
28.深入掌握加工工艺、装配工艺的特点，熟练设计非标刀具、夹具、冲具、模具、工装等。
29.熟练掌握全面质量管理的要求和运用质量管理五大工具和各种分析手段，不断产品质量、降低成本。
30.认真总结经验和教训，经验不断发扬，教训是反面的经验要杜绝。对工作是有利的。
第二章平面机构的结构分析 §2.1 基本概念 构件：运动单元体 零件：制造单元体构件可由一个或几个零件组成。 ?构件：由一个或几个零件组成的没有相对运动的刚性系统。机器或机构中最小的运动单元。 ?零件：机器或机构中最小的制造单元。 ?例如：曲轴——单一零件。 ?连杆——多个零件的刚性组合体。 ?注意：构件与零件联系与区别？ 一、机构的组成 机架：机构中相对不动的构件 原动件：驱动力（或力矩）所作用的构件。→输入构件 从动件：随着原动构件的运动而运动的构件。→输出构件 在任何一个机构中，只能有一个构件作为机架。在活动构件中至少有一个构件为原动件，其余的活动构件都是从动件。 二、自由度、约束 自由度：构件具有独立运动参数的数目（相对于参考系） 在平面内作自由运动的构件具有3个自由度；在三维空间作自由运动的构件具有6个自由度。约束：运动副对构件间相对运动的限制作用 ?对构件施加的约束个数等于其自由度减少的个数。 三、运动副 使两构件直接接触并能产生一定相对运动的连接成为运动副。运动副的作用是约束构件的自由度。 四、运动副类型及其代表符号 1. 低副——两构件以面接触而形成的运动副。 A.转动副：两构件只能在一个平面内作相对转动，又称作铰链。 自由度数1，只能转动； 约束数2，失去了沿X、Y方向的移动。 B.移动副：两构件只能沿某一轴线作相对移动。 自由度数1，只能X方向移动； 约束数2，失去Y方向移动和转动。
2. 高副—— 两构件以点或线接触而构成的运动副。 自由度数 2， 保持切线方向的移动和转动 约束数 1， 失去法线方向的移动。 五、运动链 运动链:若干个构件通过运动副联接而成的相互间可作相对运动的系统。 闭式运动链简称闭链：运动链的各构件首尾封闭 开式运动链简称开链：未构成首尾封闭的系统 §2.2 机构运动简图 定义：用运动副代表符号和简单线条来反映机构中各构件之间运动关系的简图。 构件均用形象、简洁的直线或小方块等来表示，画有斜线的表示机架。 §2.3 平面机构的自由度计算 机构的自由度：机构中活动构件相对于机架所具有的独立运动的数目。（与构件数目，运动副的类型和数目有关） 一、机构自由度计算公式 H L 23P P n F --= 式中，n 为活动构件个数; L P 为低副个数；H P 为高副个数。 (a)双曲线画规机构 F=3n- 2PL-PH=3×5-2×7-0=1 (b) 牛头刨床机构 F=3n- 2PL-PH=3×6-2×8-1=1 二、机构具有确定运动的条件 机构要能运动，它的自由度必须大于零。 F ≤0，构件间无相对运动，不成为机构。
机械设计基础重点文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
自由度F=3n-2PL-PH（n：活动机构，pl:低副（通过面接触）ph:高副（通过点或线接触））F必须大于0曲柄摇杆机构有急回特性（反行程摆动速度必然大于正行程）和死点位置（从动件出现卡死和运动不确定现象，死点应加以克服，利用构件的惯性来保证机构顺利通过死点） 凸轮与从动件之间依靠弹簧力、重力、沟槽接触来维持。凸轮从动件的三种常用运动规律为：等速运动、等加速等减速运动和摆线运动。 常见间隙机构：槽轮机构（运动系数T必须>0，径向槽的系数z大于等于3，T 总小于1/2,如使T大于1/2，须在构件1安装多个圆角），棘轮，不完全齿轮，凸轮间隙运动间隙（凸优点：运转可靠，工作平稳，可用作高速间隙运动）。 在机器中安装飞轮的目的：调节机器速度的周期性波动（非周期性波动通过调速器调节）一般把飞轮安装在机器的高速轴上。 调节机器速度波动目的：机器速度的波动带来一系列不良影响，如在运动副中产生动压力，引起机械振动，降低机器效率和产品质量等。因此，必须设法调节其速度，使速度波动限制在该类机器容许的范围内. 静平衡条件： P53 动平衡：P54 螺纹连接的主要类型：螺栓、双头螺柱、螺钉、螺母、垫圈。常用的连接螺纹为单线三角形右旋螺纹。细牙螺纹特点：螺距较小，细牙普通螺纹的螺栓的抗压强度较高。一般适用薄壁零件及受冲压零件的联接。但细牙不耐磨，易滑扣不宜经常拆卸，故广泛适用粗牙。 螺纹连接防松原理：1、利用摩擦力（在螺纹间保持一定的摩擦力，且摩擦力尽 可能不随载荷大小而变化）2、机械方法（1.用机械装置把螺母和螺栓连在一起2.
《机械设计基础》 第1章机械设计概论 复习重点 1. 机械零件常见的失效形式 2. 机械设计中，主要的设计准则 习题 1-1 机械零件常见的失效形式有哪些？ 1-2 在机械设计中，主要的设计准则有哪些？ 1-3 在机械设计中，选用材料的依据是什么？ 第2章润滑与密封概述 复习重点 1. 摩擦的四种状态 2. 常用润滑剂的性能 习题 2-1 摩擦可分哪几类？各有何特点？ 2-2 润滑剂的作用是什麽？常用润滑剂有几类？ 第3章平面机构的结构分析 复习重点 1、机构及运动副的概念 2、自由度计算 平面机构：各运动构件均在同一平面内或相互平行平面内运动的机构，称为平面机构。 3.1 运动副及其分类 运动副：构件间的可动联接。（既保持直接接触，又能产生一定的相对运动） 按照接触情况和两构件接触后的相对运动形式的不同，通常把平面运动副分为低副和高副两类。 3.2 平面机构自由度的计算 一个作平面运动的自由构件具有三个自由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个自由度。当用P L个低副和P H个高副连接组成机构后，每个低副引入两个约束，每个高副引入一个约束，共引入2P L+P H个约束，因此整个机构相对机架的自由度数，即机构的自由度为 F=3n-2P L-P H (1-1)下面举例说明此式的应用。 例1-1 试计算下图所示颚式破碎机机构的自由度。 解由其机构运动简图不难看出，该 机构有3个活动构件，n=3；包含4个转 动副，P L=4；没有高副，P H=0。因此， 由式(1-1)得该机构自由度为 F=3n-2P L-P H =3×3-2×4-0=1
机械工程学基本知识 一、机器的基本组成 1、机器的基本组成要素 在一台现代化的机器中，常会包含着机械、电气、液压、气动、润滑、冷却、信号、控制、监测等系统的部分或全部，但是机器的主体仍为机械系统。无论分解哪一台机器，它的 机械系统总是由一些机构组成；每个机构又是由许多零件组成。所以，机器的基本组成要素 就是机械零件（也就是制造装配的单元）。 通用零件—在各种机器中经常都能用到的零件，如螺钉、螺母、齿轮、链轮 等等 机械零件 专用零件—在特定类型的机器中才能用到的零件，如涡轮机的叶片、飞机的螺 旋桨、往复式活塞内燃机的曲轴等等 任何机器的性能，都是建立在它的主要零件的性能或某些关键零件的综合 性能的基本之上的。比如我们公司的成型机，其主要性能在于转轮、压棒、压轮以及模具等 等之间的配合，只有这些零件的性能得到保证，我们才能保证整机的综合性能，才能确保机 台的精密度（暂不考虑人的因素）。 2、机器的基本组成部分 一部完整的机器的组成如下图所示： 辅助系统，例如润滑、显示、照明等 原动机部分传动部分执行部分 控制系统 原动机部分：驱动整部机器以完成预定功能的动力源（简单的一个原动机，复杂的有好 几个，现代使用的为电动机或热力机，如我们的成型机，切割机都用电动机） 执行部分：完成机器预定功能的组成部分。（如成型机的模具压制成型功能，切割机的砂轮的切割功能等等） 传动部分：完成把原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。例如把旋转运动变为直线运动，高转速变为低转速，小转矩变为大转矩，
把转轮的轴线转过90度（应用涡轮涡杆）。 以上三部分只是机器的三个基本部分，随着机器功能越来越复杂，对机器的精确度要求 也就越来越高，如只有以上三个部分，使用起来就会遇到很大的困难，所以，我们还会在机 器上不同程度地增加其它部分，如控制系统和辅助系统。例如新成型机的报数系统。 以新成型机为例，电动机是成型机的原动机；涡杆涡轮组成传动部分；模具及上下滚轮 组成执行部分；控制面板上的启动、停止、调速器等等组成控制系统；速度表、电表、产品 记数器等组成显示系统；照明灯及仪表盘灯组成照明系统；报数警报器及安全感应器组成信 号系统等。 二、机械零件设计的一般步骤 （一）根据机器的总体设计方案，针对零件的工作情况进行载荷分析、建立力学模型、考虑 影响载荷的各项因素，确定零件的计算载荷。 （二）分析零件在工作时可能出现的失效形式，确定零件工作能力的计算准则。 （三）根据零件的工作条件和对零件的特殊要求选择合适的材料，并确定必要的热处理或其 它处理。 （四）分析零件的应力或变形，根据工作能力计算准则建立或选定相应的计算式，计算出零 件的主要尺寸，并加以标准化或圆整。 （五）根据计算得出的主要尺寸并结合结构上和工艺上的要求，绘制零件工作图。并写出零 件的计算说明书。 三、机械零件的主要失效形式 1、整体断裂：零件在受拉、压、弯、剪、扭等外载荷作用时，由于某一危险截面上的应 力超过零件的强度极限而发生的断裂，或者零件在受变应力作用时，危险截面上发生的疲劳断裂均属此类。如螺栓的断裂、齿轮齿根部的折断等。 2、过大的残余变形：如果作用于零件上的应力超过了材料的屈服极限，则零件将产生残 余变形。机床上夹持定位零件的过大的残余变形，要降低加工精度；高速转子轴的残余挠曲变形，将增大不平衡度，并进一步地引起零件的变形。 3、零件的表面破坏：主要是腐蚀、磨损和接触疲劳。腐蚀： 发生在金属表面的一种电化学或化学侵蚀现象，其结果是使金属表面产生锈蚀，从而使零件表面遭到破坏，与些同时，对于承受变应力的零件，还要引起腐蚀疲劳的现象。 磨损：两个接触表面在作相对运动的过程中表面物质丧失或转移的现象。（我厂此失效最多） 疲劳：受到接触应力长期作用的表面产生裂纹或微粒剥落的现象。 四、设计机械零件时应满足的基本要求 1、避免在预定的寿命期内失效
《机械设计基础》知识要点绪论；基本概念：机构，机器，构件，零件，机械第1 章：1）运动副的概念及分类 2）机构自由度的概念 3）机构具有确定运动的条件 4）机构自由度的计算第2 章：1）铰链四杆机构三种基本形式及判断方法。 2）四杆机构极限位置的作图方法 3）掌握了解：极限位置、死点位置、压力角、传动角、急回特性、极位夹角。 4）按给定行程速比系数设计四杆机构。 第3 章：1）凸轮机构的基本系数。 2）等速运动的位移，速度，加速度公式及线图。 3）凸轮机构的压力角概念及作图。 第4 章：1）齿轮的分类（按齿向、按轴线位置）。 2）渐开线的性质。 3）基本概念：节点、节圆、模数、压力角、分度圆，根切、最少齿数、节圆和分度圆的区别。 4）直齿轮、斜齿轮基本尺寸的计算；直齿轮齿廓各点压力角的计算；m = p / n的推导过程。 5）直齿轮、斜齿轮、圆锥齿轮的正确啮合条件。 第5 章：1）基本概念：中心轮、行星轮、转臂、转化轮系。 2）定轴轮系、周转轮系、混合轮系的传动比计算。 第9 章：1）掌握：失效、计算载荷、对称循环变应力、脉动循环变应力、许用应力、安全系数、疲劳极限。了解：常用材料的牌号和名称。 第10章：1）螺纹参数d、d i、d2、P、S、2、a、B及相互关系。 2）掌握：螺旋副受力模型及力矩公式、自锁、摩擦角、当量摩擦角、螺纹下行自锁条件、常用螺 纹类型、螺纹联接类型、普通螺纹、细牙螺纹。 3）螺纹联接的强度计算。 第11 章： 1）基本概念：轮齿的主要失效形式、齿轮常用热处理方法。 2）直齿圆柱齿轮接触强度、弯曲强度的计算。 3）直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮的作用力（大小和方向）计算及受力分析。 第12章：1）蜗杆传动基本参数：m ai、m t2、丫、B、q、P a、d i、d2、V S及蜗杆传动的正确啮合条件。 2）蜗杆传动受力分析。 第13章： 1）掌握：带传动的类型、传动原理及带传动基本参数：d1、d2、L d、a、a1、 a 2、F1、F2、F0 2）带传动的受力分析及应力分析：F1、F2、F0、（T 1、（T 2、b C、（T b及影响因素。 3）弹性滑动与打滑的区别。 4）了解：带传动的设计计算。 第14章： 1）轴的分类（按载荷性质分）。 2）掌握轴的强度计算：按扭转强度计算，按弯扭合成强度计算。 第15章： 1）摩擦的三种状态：干摩擦、边界摩擦、液体摩擦。 第16章： 1）常用滚动轴承的型号。 2）向心角接触轴承的内部轴向力计算，总轴向力的计算。滚动轴承当量动载荷的计算。滚动轴承的寿命计算。 第17章： 1）联轴器与离合器的区别 第一章平面机构的自由度和速度分析 1、自由度：构件相对于参考系的独立运动称为自由度。 2、运动副：两构件直接接触并能产生一定相对运动的连接称为运动副。构件组成运动副后，其运动受到约束，
机械结构设计基础知识 1前言 1.1机械结构设计的任务 机械结构设计的任务是在总体设计的基础上，根据所确定的原理方案，确定并绘出具体的结构图，以体现所要求的功能。是将抽象的工作原理具体化为某类构件或零部件，具体内容为在确定结构件的材料、形状、尺寸、公差、热处理方式和表面状况的同时，还须考虑其加工工艺、强度、刚度、精度以及与其它零件相互之间关系等问题。所以，结构设计的直接产物虽是技术图纸，但结构设计工作不是简单的机械制图，图纸只是表达设计方案的语言，综合技术的具体化是结构设计的基本内容。 1.2机械结构设计特点 机械结构设计的主要特点有：（1）它是集思考、绘图、计算（有时进行必要的实验）于一体的设计过程，是机械设计中涉及的问题最多、最具体、工作量最大的工作阶段，在整个机械设计过程中，平均约80%的时间用于结构设计，对机械设计的成败起着举足轻重的作用。（2）机械结构设计问题的多解性，即满足同一设计要求的机械结构并不是唯一的。（3）机械结构设计阶段是一个很活跃的设计环节，常常需反复交叉的进行。为此，在进行机械结构设计时，必须了解从机器的整体出发对机械结构的基本要求 2机械结构件的结构要素和设计方法 2.1结构件的几何要素 机械结构的功能主要是靠机械零部件的几何形状及各个零部件之间的相对位置关系实现的。零部件的几何形状由它的表面所构成，一个零件通常有多个表面，在这些表面中有的与其它零部件表面直接接触，把这一部分表面称为功能表面。在功能表面之间的联结部分称为联接表面。 零件的功能表面是决定机械功能的重要因素，功能表面的设计是零部件结构设计的核心问题。描述功能表面的主要几何参数有表面的几何形状、尺寸大小、表面数量、位置、顺序等。通过对功能表面的变异设计，可以得到为实现同一技术功能的多种结构方案。 2.2结构件之间的联接 在机器或机械中，任何零件都不是孤立存在的。因此在结构设计中除了研究零件本身的功能和其它特征外，还必须研究零件之间的相互关系。 零件的相关分为直接相关和间接相关两类。凡两零件有直接装配关系的，成为直接相关。没有直接装配关系的相关成为间接相关。间接相关又分为位置相关和运动相关两类。位置相关是指两零件在相互位置上有要求，如减速器中两相邻的传动轴，其中心距必须保证一定的精度，两轴线必须平行，以保证齿轮的正常啮合。运动相关是指一零件的运动轨迹与另一零件有关，如车床刀架的运动轨迹必须平行于于主轴的中心线，这是靠床身导轨和主轴轴线相平行来保证的，所以，主轴与导轨之间位置相关；而刀架与主轴之间为运动相关。 多数零件都有两个或更多的直接相关零件，故每个零件大都具有两个或多个部位在结构上与其它零件有关。在进行结构设计时，两零件直接相关部位必须同时考虑，以便合理地选择材料的热处理方式、形状、尺寸、精度及表面质量等。同时还必须考虑满足间接相关条件，如进行尺寸链和精度计算等。一般来说，若某零件直接相关零件愈多，其结构就愈复杂；零件的间接相关零件愈多，其精度要求愈高。例如，轴毂联接见图1。 2.3结构设计据结构件的材料及热处理不同应注意的问题 机械设计中可以选择的材料众多，不同的材料具有不同的性质，不同的材料对应不同的加工工艺，结构设计中既要根据功能要求合理地选择适当的材料，又要根据材料的种类确定适当的加工工艺，并根据加工工艺的要求确定适当的结构，只有通过适当的结构设计才能使所选择的材料最充分的发挥优势。 设计者要做到正确地选择材料就必须充分地了解所选材料的力学性能、加工性能、使用成本等信息。结构设计中应根据所选材料的特性及其所对应的加工工艺而遵循不同的设计原则。
《机械设计基础》知识要点 绪论；基本概念：机构，机器，构件，零件，机械 第1章：1）运动副的概念及分类 2）机构自由度的概念 3）机构具有确定运动的条件 4）机构自由度的计算 第2章：1）铰链四杆机构三种基本形式及判断方法。 2）四杆机构极限位置的作图方法 3）掌握了解：极限位置、死点位置、压力角、传动角、急回特性、极位夹角。 4）按给定行程速比系数设计四杆机构。 第3章：1）凸轮机构的基本系数。 2）等速运动的位移，速度，加速度公式及线图。 3）凸轮机构的压力角概念及作图。 第4章：1）齿轮的分类（按齿向、按轴线位置）。 2）渐开线的性质。 3）基本概念：节点、节圆、模数、压力角、分度圆，根切、最少齿数、节圆和分度圆的区别。 4）直齿轮、斜齿轮基本尺寸的计算；直齿轮齿廓各点压力角的计算；m = p /π的推导过程。 5）直齿轮、斜齿轮、圆锥齿轮的正确啮合条件。 第5章：1）基本概念：中心轮、行星轮、转臂、转化轮系。 2）定轴轮系、周转轮系、混合轮系的传动比计算。 第9章：1）掌握：失效、计算载荷、对称循环变应力、脉动循环变应力、许用应力、安全系数、疲劳极限。 了解：常用材料的牌号和名称。 第10章: 1）螺纹参数d、d1、d2、P、S、ψ、α、β及相互关系。 2）掌握：螺旋副受力模型及力矩公式、自锁、摩擦角、当量摩擦角、螺纹下行自锁条件、常用螺纹类型、螺纹联接类型、普通螺纹、细牙螺纹。 3）螺纹联接的强度计算。 第11章: 1）基本概念：轮齿的主要失效形式、齿轮常用热处理方法。 2）直齿圆柱齿轮接触强度、弯曲强度的计算。 3）直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮的作用力（大小和方向）计算及受力分析。 第12章: 1）蜗杆传动基本参数：m a1、m t2、γ、β、q、P a、d1、d2、V S及蜗杆传动的正确啮合条件。 2）蜗杆传动受力分析。 第13章: 1）掌握：带传动的类型、传动原理及带传动基本参数：d1、d2、L d、a、α1、α2、F1、F2、F0 2）带传动的受力分析及应力分析：F1、F2、F0、σ1、σ2、σC、σb及影响因素。 3）弹性滑动与打滑的区别。 4）了解：带传动的设计计算。 第14章: 1）轴的分类（按载荷性质分）。 2）掌握轴的强度计算：按扭转强度计算，按弯扭合成强度计算。 第15章: 1）摩擦的三种状态：干摩擦、边界摩擦、液体摩擦。 第16章: 1）常用滚动轴承的型号。 2）向心角接触轴承的内部轴向力计算，总轴向力的计算。 滚动轴承当量动载荷的计算。滚动轴承的寿命计算。 第17章: 1）联轴器与离合器的区别 第一章平面机构的自由度和速度分析 1、自由度：构件相对于参考系的独立运动称为自由度。 2、运动副：两构件直接接触并能产生一定相对运动的连接称为运动副。构件组成运动副后，其运动受到约束，自由度减少。
n P t P α γ C D A B ω P 12δδt h s = 12ωδt h v = 2=a 21222δδt h s =12 1 24δδωt h v =22 124t h a δω=2122)(2δδδ-- =t t h h s )(4121 2δδδω-=t t h v 22124t h a δ ω-=绪论：机械：机器与机构的总称。机器：机器是执行机械运动的装置，用来变换或传递能量、物料、信息。机构：是具有确定相对运动的构件的组合。用来传递运动和力的有一个构件为机架的用构件能够相对运动的连接方式组成的构件系统统称为机构。构件：机构中的（最小）运动单元一个或若干个零件刚性联接而成。是运动的单元，它可以是单一的整体，也可以是由几个零件组成的刚性结构。零件：制造的单元。分为：1、通用零件，2、专用零件。 一：自由度：构件所具有的独立运动的数目称为构件的自由度。 约束：对构件独立运动所施加的限制称为约束。运动副：使两构件直接接触并能产生一定相对运动的可动联接。高副：两构件通过点或线接触组成的运动副称为高副。低副：两构件通过面接触而构成的运动副。根据两构件间的相对运动形式，可分为转动副和移动副。F = 3n- 2PL-PH 机构的原动件（主动件）数目必须等于机构的自由度。复合铰链：三个或三个以上个构 件在同一条轴线上形成的转动副。由m 个构件组成的复合铰链包含的转动副数目应 为（m-1）个。虚约束：重复而不起独立限制作用的约束称为虚约束。计算机构的自由度时，虚约束应除去不计。局部自由度: 与输出件运动无关的自由度，计算机构自由度时可删除。 二：连杆机构：由若干构件通过低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传送动力。优点：(1)面接触低副，压强小，便于润滑，磨损轻，寿命长，传力大。(2)低副易于加工，可获得较高精度，成本低。(3)杆可较长，可用作实现远距离的操纵控制。(4)可利用连杆实现较复杂的运动规律和运动轨迹。缺点：(1)低副中存在间隙，精度低。(2)不容易实现精确复杂的运动规律。铰链四杆机构：具有转换运动功能而构件数目最少的平面连杆机构。整转副：存在条件：最短杆与最长杆长度之和小于或等于其余两杆长度之和。构成：整转副是由最短杆及其邻边构成。类型判定：(1）如果：lmin+lmax ≤其它两杆长度之和，曲柄为最短杆；曲柄摇杆机构：以最短杆的相邻构件为机架。双曲柄机构：以最短杆为机架。双摇杆机构：以最短杆的对边为机架。(2)如果： lmin+lmax ＞其它两杆长度之和；不满足曲柄存在的条件，则不论选哪个构件为机架，都为双摇杆机构。急回运动：有不少的平面机构，当主动曲柄做等速转动时，做往复运 动的从动件摇杆，在前进行程运行速度较慢，而回程运动速度要快，机构的这种性质就是所谓的机构的“急回运动”特性。 压力角：作用于C 点的力P 与C 点绝对速度方向所夹的锐角α。传动角：压力角的余角γ，死点：无论我们 在原 动件上施加 多大的力都不能使机构运 动，这种位置我们称为死点γ=0。解决办法：（1）在机构中安装大质量的飞轮，利用其惯性闯过转折点；（2）利用多组机构来消除运动不确定现象。即连杆BC 与摇杆CD 所夹锐角。 三：凸轮: 一个具有曲线轮廓或凹槽的构件。从动件: 被凸轮直接推动的构件。机架: 固定不动的构件(导路)。凸轮类型：(1)盘形回转凸轮(2)移动凸轮 (3)圆柱回转凸轮 从动件类型：(1)尖顶从动件(2)滚子从动件(3)平底从动件(1)直动从动件 (2)摆动从动件 1基圆：以凸轮最小向径为半径作的圆，用rmin 表示。2推程：从动件远离中心位置的过 程。推程运动角δt ；3远休止：从动件在远离中心位置停留不动。远休止角δs ；4回程:从动件由远离中心位置向中心位置运动的过程。回程运动角δh ；5近休止:从动件靠近中心位置停留不动。近休止角δs ˊ；6行程:从动件在推程或回程中移动的距离，用 h 表示。7从动件位移线图：从动件位移S2与凸轮转角δ1之间的关系曲线称为从动件位移 线图。1.等 速运动规 律: 1、特点：设计简单、匀速进给。始点、末点有刚性冲击。适于低速、轻载、从动杆质量不大，以及要求匀速的情况。 2、等加速等减速运动规律: 推程等加速段运动方程： 推 程 等减速段运动方程： 柔 性冲击:加速度发 生有限值的突变（适用于中速场合） 3、简谐运动规律: 柔性冲击 四：根切根念：用范成法加工齿轮时，有时会发现刀具的顶部切入了轮齿的根部，而把齿根切去了一部分，破坏了渐开线齿廓，如图这种现象称为根切。 根切形成的原因：标准齿轮：刀具的齿顶线超过了极限啮合点N 。 不根切的条件可以表示为： 不根切的最少齿数为： 标准齿轮：指m 、α、ha*、c* 均取标准值，具有标准的齿顶高和齿根高，且分度圆齿厚s 等于齿槽宽e 的齿轮。 成型法：加工原理：成形法是用渐开线齿形的成形铣刀直接切出齿形。加工：(a) 盘形铣刀加工齿轮。(b)指状铣刀加工齿轮。缺点：加工精度低；加工不连续，生产率低；加工成本高。优点：可以用普通铣床加工。 范成法：加工原理：根据共轭曲线原理，利 用一对齿轮互相啮合传动时，两轮的齿廓互为包络线的原理来加工。加工：(a)齿轮插刀:是一个齿廓为刀刃的外齿轮。(b)齿条插刀（梳齿刀）:是一个齿廓为刀刃的齿条。原理与用齿轮插刀加工相同，仅是范成运动变为齿条与齿轮的啮合运动。(c)滚刀切齿:原理与用齿条插刀加工基本相同,滚刀转动时，刀刃的螺旋运动代替了齿条插刀的展成运动和切削运动。 九：失效：机械零件由于某种原因不能正常工作时，称为失效。类型：（1）断裂。在机械载荷或应力作用下(有时还兼有各种热、腐蚀等因素作用)，使物体分成几个部分的现象，通常定义为固体完全断裂，简称断裂。静力拉断、疲劳断裂。（2）变形。由于作用零件上的应力超过了材料的屈服极限，使零 1 1PN PB ≤2 sin sin * α α mz m h a ≤ α 2* min sin 2a h z = )]cos(1[212δδπt h s -=)sin(2112δδπδωπt t h v =)cos(2122122δδπ δωπt t h a =
机械设计基础知识点详解 绪论 1、机器的特征： （1）它是人为的实物组合； （2）各实物间具有确定的相对运动； （3）能代替或减轻人类的劳动去完成有效的机械功或转换机械能。 第一章平面机构的自由度和速度分析 要求：握机构的自由度计算公式，理解的基础上掌握机构确定性运动的条件，熟练掌握机构速度瞬心数的求法。 1、基本概念 运动副：凡两个构件直接接触而又能产生一定相对运动的联接称为运动副。低副：两构件通过面接触组成的运动副称为低副。 高副：两构件通过点或线接触组成的运动副称为高副。 复合铰链：两个以上的构件同时在一处用回转副相联构成的回转副。 局部自由度：机构中常出现的一种与输出构件运动无关的自由度，称为局部自由度或多余自由度。 虚约束：对机构运动不起限制作用的重复约束称为虚约束或称消极约束。 瞬心：任一刚体相对另一刚体作平面运动时，其相对运动可看作是绕某一重合点的转动，该重合点称为瞬时回转中心或速度瞬心，简称瞬心。如果两个刚体都是运动的，则其瞬心称为相对速度瞬心；如果两个刚体之一是静止的，则其瞬心
称为绝对速度瞬心。 2、平面机构自由度计算 作平面运动的自由构件具有三个自由度，每个低副引入两个约束，即使构件失去两个自由度；每个高副引入一个约束，使构件失去一个自由度。 计算平面机构自由度的公式： F=3n-2P L-P H 机构要具有确定的运动，则机构自由度数必须与机构的原动件数目相等。即，机构具有确定运动的条件是F>0,且F等于原动件个数。 3、复合铰链、局部自由度和虚约束 (a)K个构件汇交而成的复合铰链应具有(K-1)个回转副。 (b)局部自由度虽然不影响整个机构的运动，但滚子可使高副接触处的滑动摩擦变成滚动摩擦，减少磨损，所以实际机械中常有局部自由度出现。 (c)虚约束对机构运动虽不起作用，但是可以增加构件的刚性和使构件受力均衡，所以实际机械中虚约束随处可见。 4、速度瞬心 如果一个机构由K个构件组成，则瞬心数目为 N=K(K-1)/2 瞬心位置的确定： (a)已知两重合点相对速度方向，则该两相对速度向量垂线的交点便是两 构件的瞬心。 (b)两构件组成回转副时，回转副的中心便是它们的瞬心。 (c)两构件组成移动副时，由于所有重合点的相对速度方向都平行于移动
机械工程师考试大纲 Ⅰ.基本要求 1．熟练掌握工程制图标准和表示方法。掌握公差配合的选用和标注。2．熟悉常用金属材料的性能、试验方法及其选用。掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。了解常用工程塑料、特种陶瓷、光纤和纳 米材料的种类及应用。 3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉 实用设计方法，了解现代设计方法。 4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。熟悉工艺方案和工艺装备的设计知识。了解生产线设计 和车间平面布置原则和知识。 5．熟悉与职业相关的安全法规、道德规范和法律知识。熟悉经济和管理的基础 知识。了解管理创新的理念及应用。 6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关 质量检测技术。 7．熟悉计算机应用的基本知识。熟悉计算机数控（CNC）系统的构成、作用和控制程序的编制。了解计算机仿真的基本概念和常用计算机软件的特点及应用。 8．了解机械制造自动化的有关知识。 Ⅱ.考试内容 一、工程制图与公差配合 1．工程制图的一般规定 （1）图框 （2）图线 （3）比例 （4）标题栏 （5）视图表示方法 （6）图面的布置 （7）剖面符号与画法 2．零、部件（系统）图样的规定画法 （1）机械系统零、部件图样的规定画法（螺纹及螺纹紧固件的画法齿轮、齿条、蜗杆、蜗轮及链轮的画法花键的画法及其尺寸标注弹簧的画法） （2）机械、液压、气动系统图的示意画法（机械零、部件的简化画法和符号管路、接口和接头简化画法及符号常用液压元件简化画法及符号） 3．原理图 （1）机械系统原理图的画法 （2）液压系统原理图的画法 （3）气动系统原理图的画法 4．示意图 5．尺寸、公差、配合与形位公差标注 （1）尺寸标注
《机械设计基础》试题库 一、填空题： 1、两个构件接触而组成的可动的联接，称为＿＿＿＿＿＿；两构件上能够直接接触而构成的表面称为＿＿＿＿＿＿＿＿。 2、由＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿的基本杆组称为Ⅱ级组，而由＿＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿＿所组成，而且都有＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的构件的基本杆组，称为Ⅲ级组。 3、转动副中的总反力的方位，可根据如下三点来确定＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 4、飞轮实际上是一个＿＿＿＿＿＿＿＿＿。它可以用＿＿＿＿＿＿＿＿＿的形式，把能量＿＿＿＿＿＿＿＿＿或＿＿＿＿＿＿＿＿＿＿＿＿。 5、对于齿面硬度大于HRC45(或相当于424HBS)的齿轮,可采用以下热处理方式＿＿＿＿＿＿＿＿＿。其加工方式为＿＿＿＿＿＿＿＿＿。 6、两个构件接触而组成的可动的联接，称为＿＿＿＿＿＿＿＿＿＿；两构件上能够直接接触而构成的表面称为＿＿＿＿＿＿＿＿＿＿。 7、运动副根据其所引入的约束的数目进行分类，如：引入两个约束的运动副，称为＿＿＿＿级副。根据构件运动副的接触情况进行分类，＿＿＿＿＿＿＿＿＿＿称为高副，＿＿＿＿＿＿＿＿＿＿则称为低副。 8、转动副中的总反力的方位，可根据如下三点来确定＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。 9、在机械稳定运转阶段，有以下三种稳定运转情况＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿＿。而在＿＿＿＿＿＿＿＿＿＿＿＿情况下，不需要进行速度调节。 10、为了不使斜齿轮传动产生过大的轴向推力，设计时，一般取螺旋角β=＿＿＿＿＿＿＿＿＿＿＿＿。对于人字齿轮，螺旋角β可
机械设计基础知识点总结 1、通用零件， 2、专用零件。一：自由度：构件所具有的独立运动的数目称为构件的自由度。 约束：对构件独立运动所施加的限制称为约束。运动副：使两构件直接接触并能产生一定相对运动的可动联接。高副：两构件通过点或线接触组成的运动副称为高副。低副：两构件通过面接触而构成的运动副。根据两构件间的相对运动形式，可分为转动副和移动副。F =3n-2PL-PH机构的原动件（主动件）数目必须等于机构的自由度。复合铰链：三个或三个以上个构件在同一条轴线上形成的转动副。由m个构件组成的复合铰链包含的转动副数目应为（m-1）个。虚约束：重复而不起独立限制作用的约束称为虚约束。计算机构的自由度时，虚约束应除去不计。局部自由度: 与输出件运动无关的自由度，计算机构自由度时可删除。二：连杆机构：由若干构件通过低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传送动力。优点： (1)面接触低副，压强小，便于润滑，磨损轻，寿命长，传力大。 (2)低副易于加工，可获得较高精度，成本低。(3)杆可较长，可用作实现远距离的操纵控制。(4)可利用连杆实现较复杂的运动规律和运动轨迹。缺点：(1)低副中存在间隙，精度低。(2)不容易实现精确复杂的运动规律。CDAB铰链四杆机构：具有转换运动功
能而构件数目最少的平面连杆机构。整转副：存在条件：最短杆 与最长杆长度之和小于或等于其余两杆长度之和。构成：整转副 是由最短杆及其邻边构成。类型判定：(1）如果：lmin+lmax≤其它两杆长度之和，曲柄为最短杆；曲柄摇杆机构：以最短杆的相 邻构件为机架。双曲柄机构：以最短杆为机架。双摇杆机构：以 最短杆的对边为机架。(2)如果： lmin+lmax＞其它两杆长度之和；不满足曲柄存在的条件，则不论选哪个构件为机架，都为双摇杆机构。急回运动：有不少的 平面机构，当主动曲柄做等速转动时，做往复运动的从动件摇 杆，在前进行程运行速度较慢，而回程运动速度要快，机构的这 种性质就是所谓的机构的“急回运动”特性。 压力角：作用于C点的力P与C点绝对速度方向所夹的锐角α。传动角：压力角的余角γ，死点：无论我们在原动件上施加多大的力都不能使机构运动，这种位置我们称为死点γ=0。解决办法：（1）在机构中安装大质量的飞轮，利用其惯性闯过转折点；（2）利用多组机构来消除运动不确定现象。即连杆BC与摇 杆CD所夹锐角。 三：凸轮: 一个具有曲线轮廓或凹槽的构件。从动件: 被凸 轮直接推动的构件。机架: 固定不动的构件(导路)。凸轮类型：(1)盘形回转凸轮(2)移动凸轮 (3)圆柱回转凸轮从动件类型：(1)尖顶从动件(2)滚子从动件(3)平底从动件(1)直动从动件 (2)摆动从动件1基圆：以凸轮最小向径为半径作的圆，用rmin表示。2

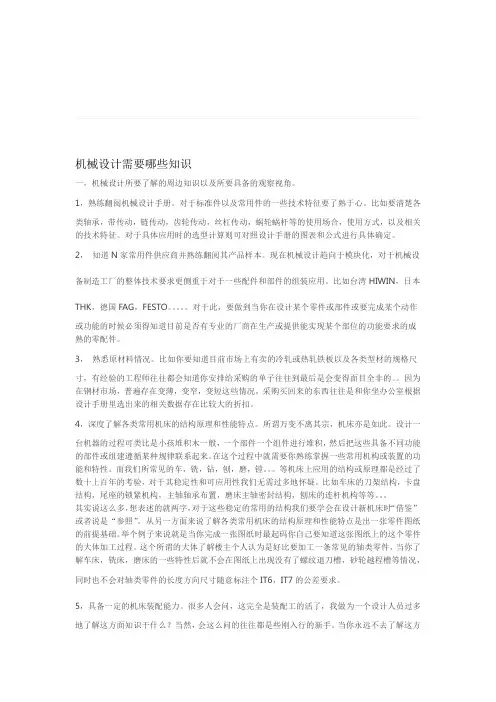

机械设计需要哪些知识 一，机械设计所要了解的周边知识以及所要具备的观察视角。 1，熟练翻阅机械设计手册。对于标准件以及常用件的一些技术特征要了熟于心。比如要清 楚各类轴承，带传动，链传动，齿轮传动，丝杠传动，蜗轮蜗杆等的使用场合，使用方式，以及相关的技术 特征。对于具体应用时的选型计算则可对照设计手册的图表和公式进行具体确定。 2 ，知道N 家常用件供应商并熟练翻阅其产品样本。现在机械设计趋向于模块化，对于机械设备制造工 厂的整体技术要求更侧重于对于一些配件和部件的组装应用。比如台湾 HIWIN，日本THK，德国FAG, FESTO。。。。。对于此，要做到当你在设计某个零件或部件 或要完成某个动作或功能的时候必须得知道目前是否有专业的厂商在生产或提供能实现某个部位的功能要求 的成熟的零配件。 3 ，熟悉原材料情况。比如你要知道目前市场上有卖的冷轧或热轧铁板以及各类型材的规格尺寸，有经验 的工程师往往都会知道你安排给采购的单子往往到最后是会变得面目全非的。。因为在钢材市场，普遍存在 变薄，变窄，变短这些情况，采购买回来的东西往往是和你坐办公室根据设计手册里选出来的相关数据存在 比较大的折扣。 4，深度了解各类常用机床的结构原理和性能特点。所谓万变不离其宗，机床亦是如此。设 计一台机器的过程可类比是小孩堆积木一般，一个部件一个组件进行堆积，然后把这些具备不同功能的部 件或组建遵循某种规律联系起来。在这个过程中就需要你熟练掌握一些常用机构或装置的功能和特性。而我们所常见的车,铣,钻,刨,磨,镗。。。等机床上应用的结构或原理都是经过了数十上百年的考验, 对于其稳 定性和可应用性我们无需过多地怀疑。比如车床的刀架结构,卡盘结构,尾座的锁紧机构,主轴轴承布置,磨床主轴密封结构,刨床的连杆机构等等。。。 其实说这么多,想表述的就两字,对于这些稳定的常用的结构我们要学会在设计新机床时“借鉴”或者说是 “参照”。从另一方面来说了解各类常用机床的结构原理和性能特点是出一张零件图纸的前提基础。举个 例子来说就是当你完成一张图纸时最起码你自己要知道这张图纸上的这个零件的大体加工过程。这个所谓的大体了解楼主个人认为是好比要加工一条常见的轴类零件, 当你了解车床, 铣床, 磨床的一些特性后就不会 在图纸上出现没有了螺纹退刀槽，砂轮越程槽等情况，同时也不会对轴类零件的长度方向尺寸随意标注个公差要求。 IT6 ，IT7 的5，具备一定的机床装配能力。很多人会问，这完全是装配工的活了，我做为一个设计人员 过多地了解这方面知识干什么？当然，会这么问的往往都是些刚入行的新手。当你永远不去了解这方面的 知识时就永远理解不了针对一条长轴进行过渡或过盈装配时因为你那图纸上的左轴承位和右轴承位相距太大 而轴承却只能从左到右或从右到左装配时，那两轴承位之间那么长一段装配距离所带来的痛苦。当然，你也肯定不会想起当这条轴最后要进行轴端螺纹锁紧时，因为你图纸上缺少了限制这条轴锁紧时转动用的夹持平面而导致无法顺利锁紧。当然，你就更想不到或是理解不了哪个位置哪些孔或哪些销位是需要装配时定配的。
机械设计基础复习 概念类 1机器一般由哪几部分组成一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。 2机器和机构各有哪几个特征构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功. 3零件分为哪两类零件分为；通用零件、专用零件。机器能实现能量转换，而机构不能。 4什么叫构件和零件组成机械的各个相对运动的实物称为构件，机械中不可拆的制造单元体称为零件。构件是机械中中运动的单元体，零件是机械中制造的单元体。 5什么叫运动副分为哪两类什么叫低副和高副使两个构件直接接触并产生一定可动的联接，称运动副。 6空间物体和平面物体不受约束时各有几个自由度构件在直角坐标系来说，且有6个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。但在平面运动的构件，仅有3个独立运动参数。 7什么叫自由度机构具有确定运动的条件是什么机构具有独立的运动参数的数目称为构件的自由度。具有确定运动的条件是原动件的数目等于机构的自由度数目。 8运动副和约束有何关系低副和高副各引入几个约束运动副对成副的两构件间的相对运动所加的限制称为约束。引入1个约束条件将减少1个自由度。 9转动副和移动副都是面接触称为低副。点接触或线接触的运动副称为高副。 10机构是由原动件、从动件和机架三部分组成。 11当机构的原动件数等于自由度数时，机构就具有确定的相对运动。 12计算自由度的公式：F＝3n-2P L-P H(n为活动构件；P L为低副；P H为高副) 13什么叫急回特性一般来说，生产设备在慢速运动的行程中工作，在快速运动的行程中返回。这种工作特性称为急回特性。用此提高效率。 14凸轮机构中从动件作什么运动规律时产生刚性冲击和柔性冲击当加速度达到无穷大时，产生极大的惯性力，导致机构产生强烈的刚性冲击，因此等速运动只能用于低速轻载的场合。从动件按余弦加速度规律运动时，在行程始末加速度且有限值突变，也将导致机构产生柔性冲击，适用于中速场合。 15齿轮的基本参数有哪几个模数、齿数、压力角、变位系数、齿宽 16什么叫重合度齿轮连续传动的条件是什么啮合线长度与基圆齿距的比值称为重合度；只有当重合度大于1时齿轮才能连续传动；重合度的大小表明同时参与啮合的齿对数目其值大则传动平稳，每对轮齿承受的载荷也小，相对提高了其承载能力。 17斜齿轮正确啮合的条件：是法面模数和法面压力角分别相等而且螺旋角相等，旋向相反。 18什么叫定轴轮系每个齿轮的几何轴线都是固定的轮系称为定轴轮系。定轴轮系的传动比等于各对传动比的连入乘积，其大小等于各对啮合轮中所有从动齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积的比值。 19螺纹自锁的条件是什么自锁的条件；螺纹升角小于或等于磨擦角。 20蜗杆与蜗轮的回转方向的判定----“左右手定则”：左旋用左手，右旋用右手握住蜗杆的轴线四指的指向为蜗杆的转向，姆指的反向就为蜗轮的转向。 21平键的工作面是哪个面平键的联接多以键的侧面为工作面 22联轴器和离合器有何不同联轴器连接时只有在机器停止运转，经过拆卸后才能使两轴分离；离合器连接的两轴可在机器运转过程中随时进行接合或分离。 23什么是带传动的紧边和松边带传动的受力分析：绕上主动轮的一边，拉力增加，称为紧边；绕上从动轮的一边，拉力减少，称为松边。 24什么叫打滑和弹性滑动各是什么因素引起的是否可避免当带所传递的有效圆周力大于极限值时带与带轮之间发生显著的相对运动这种现象称为打滑；由于传动带是弹性体受拉后将产生弹性变形，使带的转速低于主动轮的转速的现象称为弹性滑动。弹性滑动是不可避免的，打滑是由于过载引起的应当避免的。25轮齿的失效形式有哪几种形式轮齿折断和齿面损伤。后者又分为齿面点蚀、胶合、磨陨和塑性变形。开式齿轮传动主要失效形式是齿面磨损和轮齿折断。 26轴的分类：（1）.既受弯矩同时又受扭矩的轴称为转轴（2）.只受弯矩的称为心轴（3）.只受转矩或
机械工程师的知识要求： Ⅰ.基本要求 1．熟练掌握工程制图标准和表示方法。掌握公差配合的选用和标注。 2．熟悉常用金属材料的性能、试验方法及其选用。掌握钢的热处理原理，熟悉常用金属材料的热处理方法及其选用。了解常用工程塑料、特种陶瓷、光纤和纳米材料的种类及应用。3．掌握机械产品设计的基本知识与技能，能熟练进行零、部件的设计。熟悉机械产品的设计程序和基本技术要素，能用电子计算机进行零件的辅助设计，熟悉实用设计方法，了解现代设计方法。 4．掌握制订工艺过程的基本知识与技能，能熟练制订典型零件的加工工艺过程，并能分析解决现场出现的一般工艺问题。熟悉铸造、压力加工、焊接、切（磨）削加工、特种加工、表面涂盖处理、装配等机械制造工艺的基本技术内容、方法和特点并掌握某些重点。熟悉工艺方案和工艺装备的设计知识。了解生产线设计和车间平面布置原则和知识。 5．熟悉与职业相关的安全法规、道德规范和法律知识。熟悉经济和管理的基础知识。了解管理创新的理念及应用。 6．熟悉质量管理和质量保证体系，掌握过程控制的基本工具与方法，了解有关质量检测技术。 7．熟悉计算机应用的基本知识。熟悉计算机数控（CNC）系统的构成、作用和控制程序的编制。了解计算机仿真的基本概念和常用计算机软件的特点及应用。 8．了解机械制造自动化的有关知识。 Ⅱ.考试内容 一、工程制图与公差配合 1．工程制图的一般规定 （1）图框 （2）图线 （3）比例 （4）标题栏 （5）视图表示方法 （6）图面的布置 （7）剖面符号与画法 2．零、部件（系统）图样的规定画法 （1）机械系统零、部件图样的规定画法（螺纹及螺纹紧固件的画法齿轮、齿条、蜗杆、蜗轮及链轮的画法花键的画法及其尺寸标注弹簧的画法） （2）机械、液压、气动系统图的示意画法（机械零、部件的简化画法和符号管路、接口和接头简化画法及符号常用液压元件简化画法及符号） 3．原理图 （1）机械系统原理图的画法 （2）液压系统原理图的画法 （3）气动系统原理图的画法 4．示意图 5．尺寸、公差、配合与形位公差标注 （1）尺寸标注 （2）公差与配合标注（基本概念公差与配合的标注方法） （3）形位公差标注 6．表面质量描述和标注 （1）表面粗糙度的评定参数 （2）表面质量的标注符号及代号 （3）表面质量标注的说明
