橡胶生产工艺简介
1 综述

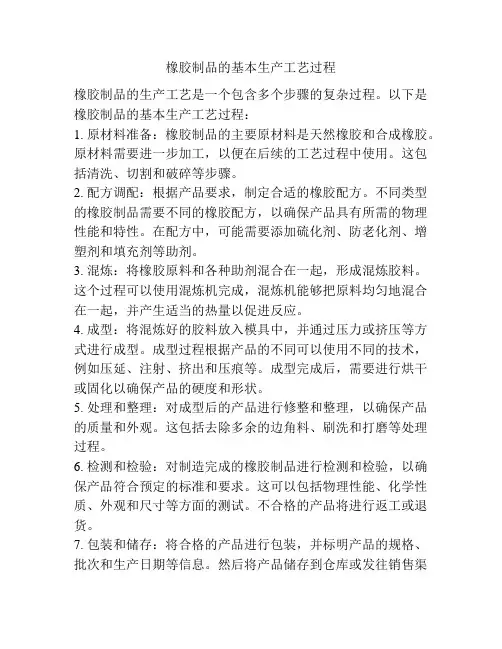

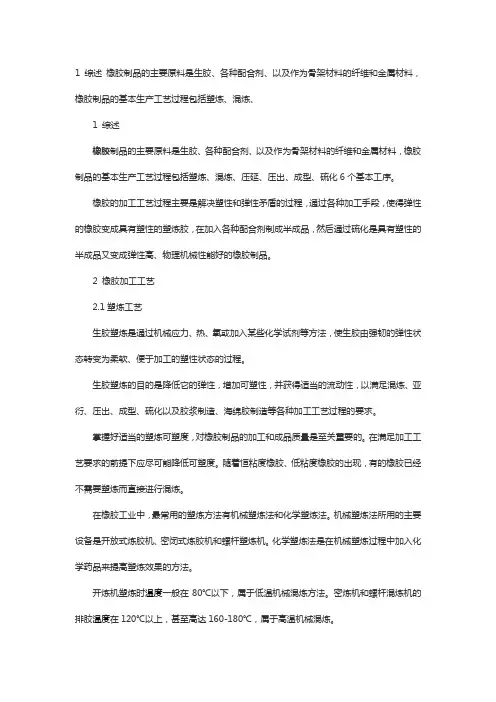

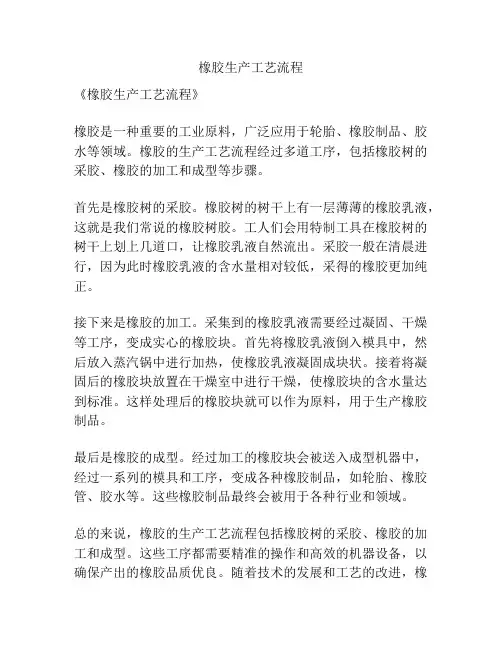

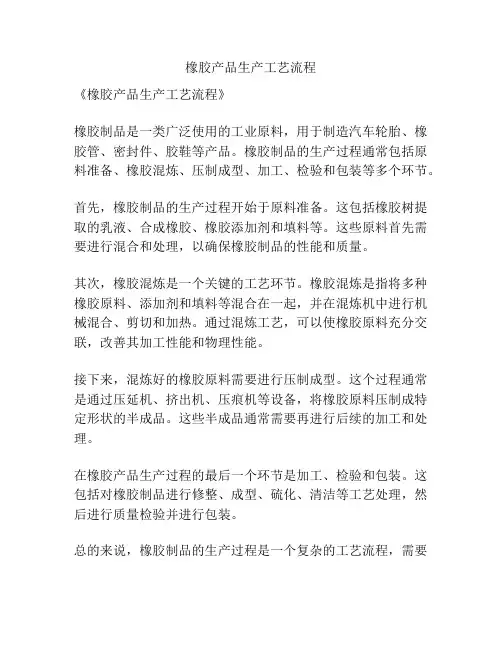

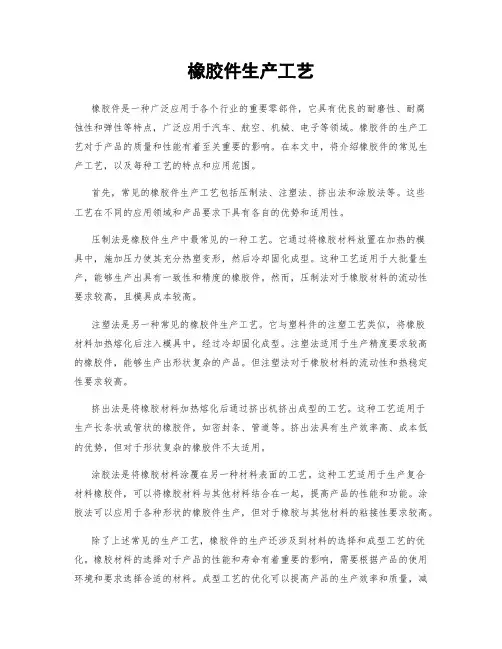

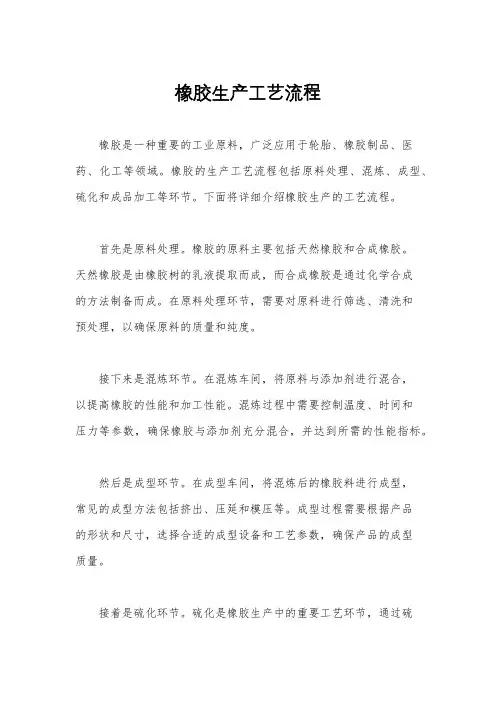

橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。
橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
2 橡胶加工工艺
2.1塑炼工艺
生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。
生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。
在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。
开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。
几种胶的塑炼特性：
天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当
温度达到120℃以上时，时间约为3-5min。
丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性
顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。
氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。
乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。
丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。
2.2混炼工艺
混炼是指在炼胶机上将各种配合剂均匀的混到生胶种的过程。混炼的质量是对胶料的进一步加工和成品的质量有着决定性的影响，即使配方很好的胶料，如果混炼不好，也就会出现配合剂分散不均，胶料可塑度过高或过低，易焦烧、喷霜等，使压延、压出、涂胶和硫化等工艺不能正常进行，而且还会导致制品性能下降。
混炼方法通常分为开炼机混炼和密炼机混炼两种。这两种方法都是间歇式混炼，这是目前最广泛的方法。
开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。
开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。
密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。
一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低
于100℃。其加料顺序为生胶—小料—补强剂—填充剂—油类软化剂—排料—冷却—加硫磺及超促进剂。
两段混炼法是指两次通过密炼机混炼压片制成混炼胶的方法。这种方法适用于合成橡胶含量超过50%得胶料，可以避免一段混炼法过程中混炼时间长、胶料温度高的缺点。第一阶段混炼与一段混炼法一样，只是不加硫化和活性大的促进剂，一段混炼完后下片冷却，停放一定的时间，然后再进行第二段混炼。混炼均匀后排料到压片机上再加硫化剂，翻炼后下片。分段混炼法每次炼胶时间较短，混炼温度较低，配合剂分散更均匀，胶料质量高。
2.3压延工艺
压延是将混炼胶在压延机上制成胶片或与骨架材料制成胶布半成品的工艺过程，它包括压片、贴合、压型和纺织物挂胶等作业。
压延工艺的主要设备是压延机，压延机一般由工作辊筒、机架、机座、传动装置、调速和调距装置、辊筒加热和冷却装置、润滑系统和紧急停车装置。压延机的种类很多，工作辊筒有两个、三个、四个不等，排列形式两辊有立式和卧式；三辊有直立式、Γ型和三角形；四辊有Γ型、L型、Z型和S型等多种。按工艺用途来分主要有压片压延机（用于压延胶片或纺织物贴胶，大多数三辊或四辊，各辊塑度不同）、擦胶压延机（用于纺织物的擦胶，三辊，各辊有一定得速比，中辊速度大。借助速比擦入纺织物中）、通用压延机（又称万能压延机，兼有压片和擦胶功能、三辊或四辊，可调速比）、压型压延机、贴合压延机和钢丝压延机。
压延过程一般包括以下工序：混炼胶的预热和供胶；纺织物的导开和干燥（有时还有浸胶）
胶料在四辊或三辊压延机上的压片或在纺织物上挂胶依机压延半成品的冷却、卷取、截断、放置等。
在进行压延前，需要对胶料和纺织物进行预加工，胶料进入压延机之前，需要先将其在热炼机上翻炼，这一工艺为热炼或称预热，其目的是提高胶料的混炼均匀性，进一步增加可塑性，提高温度，增大可塑性。为了提高胶料和纺织物的粘合性能，保证压延质量，需要对织物进行烘干，含水率控制在1-2%，含水量低，织物变硬，压延中易损坏，含水量高，粘附力差。
几种常见的橡胶的压延性能天然橡胶热塑形大，收缩率小，压延容易，易粘附热辊，应控制各辊温差，以便胶片顺利转移；丁苯橡胶热塑性小，收缩率大，因此用于压延的胶料要充分塑炼。由于丁苯橡胶对压延的热敏性很显著，压延温度应低于天然橡胶，各辊温差有高到低；氯丁橡胶在75-95℃易粘辊，难于压延，应使用低温法或高温法，压延要迅速冷却，掺有石蜡、硬酯酸可以减少粘辊现象；乙丙橡胶压延性能良好，可以在广泛的温度范围内连续
操作，温度过低时胶料收缩性大，易产生气泡；丁腈橡胶热塑性小，收缩性大，在胶料种加入填充剂或软化剂可减少收缩率，当填充剂重量占生胶重量的50%以上时，才能得到表面光滑的胶片，丁腈橡胶粘性小易粘冷辊。
2.4压出工艺
压出工艺是通过压出机机筒筒壁和螺杆件的作用，使胶料达到挤压和初步造型的目的，压出工艺也成为挤出工艺。
压出工艺的主要设备是压出机。
几种橡胶的压出特性：天然橡胶压出速度快，半成品收缩率小。机身温度50-60℃，机头70-80℃，口型80-90℃；丁苯橡胶压出速度慢，压缩变形大，表面粗糙，机身温度50-70℃，机头温度70-80℃，口型温度100-105℃；氯丁橡胶压出前不用充分热炼，机身温度50℃，机头℃，口型70℃；乙丙橡胶压出速度快、收缩率小，机身温度60-70℃，机头温度80-130℃，口型90-140℃。丁腈橡胶压出性能差，压出时应充分热炼。机身温度50-60℃，机头温度70-80℃。
2.5注射工艺
橡胶注射成型工艺是一种把胶料直接从机筒注入模性硫化的生产方法。包括喂料、塑化、注射、保压、硫化、出模等几个过程。注射硫化的最大特点是内层和外层得胶料温度比较均匀一致，硫化速度快，可加工大多数模压制品。
橡胶注射成型的设备是橡胶注射成型硫化机。
2.6压铸工艺
压铸法又称为传递模法或移模法。这种方法是将胶料装在压铸机的塞筒内，在加压下降胶料铸入模腔硫化。与注射成型法相似。如骨架油封等用此法生产溢边少，产品质量好。
2.7硫化工艺
早先，天然橡胶的主要用途只是做擦字橡皮；后来才用于制造小橡胶管。直到1823年，英国化学家麦金托什才发明将橡胶溶解在煤焦油中然后涂在布上做成防水布，可以用来制造雨衣和雨靴。但是，这种雨衣和雨靴一到夏天就熔化，一到冬天便变得又硬又脆。为了克服这一缺点，当时许多人都在想办法。美国发明家查理?古德伊尔也在进行橡胶改性的试验，他把天然橡胶和硫黄放在一起加热，希望能获得一种一年四季在所有温度下都保持干燥且富有
弹性的物质。直到1839年2月他才获得成功。一天他把橡胶、硫黄和松节油混溶在一起倒入锅中（硫黄仅是用来染色的），不小心锅中的混合物溅到了灼热的火炉上。令他吃惊的是，混合物落入火中后并未熔化，而是保持原样被烧焦了，炉中残留的未完全烧焦的混合物则富有弹性。他把溅上去的东西从炉子上剥了下来，这才发现他已经制备了他想要的有弹性的橡胶。经过不断改进，他终于在1844年发明了橡胶硫化技术。
在橡胶制品生产过程中，硫化是最后一道加工工序。硫化是胶料在一定条件下，橡胶大分子由线型结构转变为网状结构的交联过程。硫化方法有冷硫化、室温硫化和热硫化三种。大多数橡胶制品采用热硫化。热硫化的设备有硫化罐、平板硫化机等。
2.8其他生产工艺
橡胶制品的生产工艺还有浸渍法、涂刮法、喷涂法、蕉塑法等。
3 橡胶配方设计
3.1橡胶的硫化（交联）
交联是橡胶高弹性的基础，其特点是在一个橡胶分子链上仅形成少数几处交联点，因此不会影响橡胶分子链段的运动。
橡胶的硫化体系较多，常见的有：硫黄硫化体系、过氧化物硫化体系、树脂硫化体系、氧化物硫化体系等。
3.1.1硫黄硫化体系
主要适应于二烯类橡胶，其硫化活性点是在双键旁边的α氢原子。
组成：
硫黄
活性剂：氧化锌，硬脂酸
促进剂：噻唑类（DM，M），次磺酰胺类（CZ，NOBS），秋兰姆类（TETD，TMTM，TMTD），胍（D）
表1硫黄硫化体系分类
硫化体系硫黄/促进剂
（S/A）比
交联键组成性能特点
普通硫黄硫化体系>1 以多硫键为主动态疲劳性能好；老化性能差
半有效硫黄硫化体系（Semi-EV）≈1
以单硫键和双
硫键为主
老化性能好；压缩永久变形小；
无硫化返原
有效硫黄硫化体系（EV）<<1 - -
3.1.2过氧化物硫化体系-自由基机理
1 常见的过氧化物有：DCP（二枯基过氧化物）、BPO、DCBP、双2，5
2 助交联剂：抑制聚合难自由基无用的副反应。如TAIC，TAC，HVA-2
3 过氧化物硫化橡胶性能特点：老化性能好，压缩永久变形小，制品透明性好。
表2 过氧化物的交联效率
橡胶品种交联效
率
原因
NR 1 自由基的活性主要与甲基的超共轭作用有关，同时位阻较大，无法出笼格
BR，
SBR 10-50 脱氢的速度为NR的1/3，但活性高，位阻小，能较快地与双键加成，形成交联键和新自由基
NBR >1 腈基影响交联作用
PE，
EPDM
1 -
EPR 0.4 -
IIR 0 -
3.1.3氧化物硫化体系
这是含卤素橡胶的主要硫化剂。通常有氧化锌/氧化镁（5/4）、氧化铅或四氧化三铅（10-20，耐水制品）
3.2橡胶的填料
未加填料的橡胶，力学性能和工艺性能均较差，无法使用。
3.2.1作用
·补强性：拉伸强度，撕裂强度，耐磨性
·加工性能
·降低成本
3.2.2填料的结构
3.2.2.1粒径
一般来说，粒径越小，强度越高。
表3 常用补强剂及填充剂的粒径范围（mμ）
填料名称缩写料径范围
槽黑- 23-30
高耐磨炭黑HAF 26-35
半补强炭黑SRF 60-130
气相法白炭黑水合二氧化硅- 10-25
沉淀法白炭黑- 10-40
氧化锌ZnO 100-500
轻质碳酸钙CaCO3 1000-3000
超细碳酸钙- 25-100
硬质陶土- 90% < 1000
普通滑石粉TALC 5000-20000
3.2.2.2结构
粒子形状及内部结构（吸油值法，DBP）。一般吸油值越大，结构性越强，改善性能越明显。
3.2.2.3比表面积
粒子形状（BET法，CATB法）。比表面积越大，强度越高。
3.2.2.4化学结构
反应性（PH值表示）。如炭黑表面的羧基、白炭黑和普通浅色填料表面的羟基等，酸性填料常影响橡胶的硫化，因此需加入活性剂，消除酸性。
3.2.2.5填料的处理方法
填料表面一般为亲水性的，而聚合物是憎水的，两者相容性较差，必须进行表面处理。
3.2.2.6表面活性剂
（1）结构：有机化合物，具有不对称的分子结构，由亲水和疏水两部分基团组成。
（2）亲水部分：-OH，-COOH，-NH2，-NO2，-SH
（3）疏水部分：长链式、苯环式或烃类
3.2.2.7偶联剂
（1）分类：硅烷，钛酸酯、铝酸酯、高分子偶联剂等
（2）结构特点：亲水部分与表面活性剂相似，但疏水部分能与聚合物形成化学结合或物理缠结。
（3）对性能的影响：低分子偶联剂通常在降低粘度的同时，提高力学性能；高分子偶联剂则在大幅度提高力学性能的同时，增加体系的粘度，这是由于分子之间作用力增强的缘故。
3.3软化剂和增塑剂
3.3.1软化剂的作用
（1）降低体系的粘度，增加流动性，降低硫化橡胶的硬度；
（2）改善粘着性能；
（3）有助于填料的分散；
（4）便于压出和成型。
3.3.2常见品种
（1）操作油（软化剂，用量较大）：分子量300-600的烃类或芳香烃类（如机油，链烷烃油，芳香烃油，石蜡油等）
（2）极性的酯类（在非极性橡胶中使用，称为增塑剂，其特点为脆性温度、且用量较少）：低分子酯类（DOP，DBP，DOS）和高分子酯类（己二酸乙二醇酯）
3.3.3选择原则
（1）热力学（主要因素）：自由能ΔF=ΔH（热焓）- TΔS（熵变）。一般混合过程中，自由度增加，ΔS>0；ΔH > 0（吸热），尽可能小。
（2）溶度参数：用Hildebrand方程进行判断。
δ1与δ2越接近，ΔH越小。
极性橡胶——极性软化剂；非极性橡胶——非极性软化剂
（3）溶剂化作用（次要因素）：一般认为，橡胶的双键有一定的亲核性，增塑剂酯类有亲电性，通过亲电-亲核作用增加了两者的界面强度，相容性增加，不过这种亲电-亲核作用较弱，因此一般用量不宜过大（5-10phr）。如NR与DBP，NBR与芳烃油的相容性，SBR、BR与NR的差异，
（4）CR的溶剂选择原则
3.4橡胶的防护体系
老化是指一切使橡胶性能劣化的过程。如O2，O3，热，光，疲劳，力，催化剂，化学介质等，为了考察这些影响因素，设计了许多试验方法。
氧弹试验O2
热氧老化试验O2，热
光老化试验光（户外，室内，人造光）
臭氧老化试验O3
疲劳试验力，疲劳
DSC、TG 热氧化，O2，空气；热降解，N2
3.4.1分类
物理：迁移、隔绝氧的作用
防老剂
化学：无污染型（酚类，1010，1076；硫化二丙酸酯（DLTP，DSTP）；亚磷酸酯，168）；污染型（胺类，RD，D，A）
防护体系对苯二胺类（4010，4010NA）
抗臭氧剂
线形碳氢化合物(粗晶蜡，微晶蜡)
紫外线剂（橡胶不常用、炭黑的作用）
金属离子钝化剂
3.4.2反应机理
（1）链引发
E = 0
（2）链增长
E = 4-9kcal/mol
E = 0kcal/mol
E = 30kcal/mol
而金属粒子则催化ROOH的分解。
（3）链终止
3.5 配方设计与硫化橡胶物性的关系
3.5.1拉伸强度
拉伸强度是表征制品能够抵抗拉伸破坏的极限能力。影响橡胶拉伸强度的主要因素有：大分子链的主价键、分子间力以及高分子链柔性。
一拉伸强度与橡胶结构的关系
（1）分子间作用力大，如极性和刚性基团等；
（2）分子量增大，范德华力增大，链段不易滑动，相当于分子间形成了物理交联点，因此随分子量增大，拉伸强度增高，到一定程度时达到平衡；
（3）分子的微观结构，如顺式和反式结构的影响；
（4）结晶和取向
二拉伸强度与硫化体系的关系
（1）交联密度：有一极大值。
（2）交联键类型：随交联键能增加，拉伸强度减小；多硫键具有较高的拉伸强度，因为弱键在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网能均匀地承受较大的应力。对于能产生结晶的NR等，交联弱键的早期断裂，还有利于主链的定向结晶。
三拉伸强度与填料的关系
大量的试验表明：粒径越小，比表面积越大，表面活性越大，结构性越高，补强的效果越好。同时随填料用量增加，有最大值，其大小受橡胶品种和填料类型的影响。
四拉伸强度与软化剂的关系
软化剂的加入会损失拉伸强度，且与软化剂与橡胶的相容性有关。
3.5.2撕裂强度
橡胶的撕裂是由于材料中的裂纹或裂口受力时迅速扩大而导致破坏的现象，一般是沿着分子链数目最小，即阻力最小的途径发展。主要与橡胶应力-应变曲线的形状和粘弹性有关。与橡胶品种、硫化体系、软化剂均有关系。(end)
(编辑：李莉)
古今名言
敏而好学，不耻下问——孔子
业精于勤，荒于嬉；行成于思，毁于随——韩愈
兴于《诗》，立于礼，成于乐——孔子
己所不欲，勿施于人——孔子
读书破万卷，下笔如有神——杜甫
读书有三到，谓心到，眼到，口到——朱熹
立身以立学为先，立学以读书为本——欧阳修
读万卷书，行万里路——刘彝
黑发不知勤学早，白首方悔读书迟——颜真卿
书卷多情似故人，晨昏忧乐每相亲——于谦
书犹药也，善读之可以医愚——刘向
莫等闲，白了少年头，空悲切——岳飞
发奋识遍天下字，立志读尽人间书——苏轼
鸟欲高飞先振翅，人求上进先读书——李苦禅
立志宜思真品格，读书须尽苦功夫——阮元
非淡泊无以明志，非宁静无以致远——诸葛亮
熟读唐诗三百首，不会作诗也会吟——孙洙《唐诗三百首序》
书到用时方恨少，事非经过不知难——陆游
问渠那得清如许，为有源头活水来——朱熹
旧书不厌百回读，熟读精思子自知——苏轼
书痴者文必工，艺痴者技必良——蒲松龄
声明
访问者可将本资料提供的内容用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本文档及相关权利人的合法权利。谢谢合作！
B线项目 B线题目：丁腈橡胶的生产设计 专业：高聚物生产技术 班级：高化 0911 学号： 学生姓名： 指导教师： 目录 第一章工艺背景
1.丁腈橡胶的发展简介 (4) 2.丁腈橡胶的性能用途 (4) 3.工艺的研究意义 (4) 第二章设计思路及要解决的问题 1.橡胶的合成设计思路 (5) 2.丁腈橡胶需解决的问题 (5) 第三章丁腈橡胶的化学组成及结构 (6) 第四章丁腈橡胶的合成工艺 1. 主原料及其规格 (7) 2.消费定额 (7) 3.丁腈橡胶的聚合机理和工艺流程 (8) 4.丁腈橡胶过程及影响因素 (11) 第五章丁腈橡胶的性能 1.耐油和耐溶剂性 (12) 2.对化学物质的稳定性 (13) 3.耐氧化和耐日光作用 (13) 4.耐热及耐寒性 (13) 5.物理机械性能 (14)
6.电性能和透气性 (14) 第六章丁腈橡胶的加工工艺及用途 1.丁腈橡胶的加工工艺 (15) 2.丁腈橡胶的应用 (15) 第七章丁腈橡胶的新发展 1.新发展 (16) 2.新品种 (18) 设计总结 (19) 参考文献 (20) 丁腈橡胶的制备的工艺流程 第一章、工艺背景
1.丁腈橡胶的发展简介 丁腈橡胶初始研究于德国，l931 年首先报导了丁二烯与丙烯腈的共聚物，在并对得到的共聚物做了性能鉴定。结果发现，它在耐老化、耐日光、耐热、耐油以及气密性等方面均优于天然橡胶。因而引起人们对这个新问世的高分子材料以极大的注意。时至1937 年德国出于发动侵略战争的需要，积极支持和鼓励国内合成橡胶的生产，致使丁腈橡胶的工业化生产首先在德国获得成功，并出法本(I．G．Farban)公司投入正式生产。 2.丁腈橡胶的性能与用途 丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性。丁晴橡胶的缺点是不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O 形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 3.合成工艺的意义 丁腈胶因耐油、耐热性能和物理机械性能优异，已经成为耐油橡胶制品的标准弹性体，广泛用于汽车、航空航天、石油开采、石化、纺织、电线电缆、印刷和食品包装等领域，目前国内产不足需，年进口量约 4 万吨。2001 年全球丁腈胶总年产能力约65 万吨，分布在17 个国家和地区。其中，中国周边地区年产能力约27 万吨，占世界总年产能力的40％，除印度外均是中国主要
关于成立丁腈手套生产加工公司 可行性报告 投资分析/实施方案
报告摘要说明 一次性健康防护手套按照材质不同可分为丁腈手套、PVC手套、乳胶手套和PE手套，根据品质等级和用途可分为医疗级和非医疗级，医疗级手套 是指需要满足目标国家医疗市场质量认证体系或准入标准的产品，主要用 于医疗手术、医疗检查、医疗护理等领域。 xxx有限责任公司由xxx科技发展公司（以下简称“A公司”）与xxx公司（以下简称“B公司”）共同出资成立，其中：A公司出资1190.0万元，占公司股份58%；B公司出资860.0万元，占公司股份42%。 xxx有限责任公司以丁腈手套产业为核心，依托A公司的渠道资源 和B公司的行业经验，xxx有限责任公司将快速形成行业竞争力，通过 3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx有限责任公司计划总投资19782.18万元，其中：固定资产投 资15524.45万元，占总投资的78.48%；流动资金4257.73万元，占总投资的21.52%。 根据规划，xxx有限责任公司正常经营年份可实现营业收入33163.00万元，总成本费用25391.87万元，税金及附加356.79万元，利润总额7771.13万元，利税总额9199.80万元，税后净利润5828.35万元，纳税总额3371.45万元，投资利润率39.28%，投资利税率
46.51%，投资回报率29.46%，全部投资回收期4.89年，提供就业职位469个。 丁腈手套由于在抗静电、拉伸性、舒适性、耐油性等方面表现出色， 主要用于医疗防护、健康卫生防护领域中对防护强度、防尘量、抗化学性、耐油性与机械防护性等要求较高的场景，属于一次性防护手套中的较高端 产品。相较其他手套品种，丁腈手套属于新增的朝阳品种，在全球范围内 逐步取得用户认可，增量需求空间广阔。
第三节顺丁橡胶生产工艺 顺丁橡胶（BR）：以13-丁二烯为单体，经配位聚合而得到的高顺式聚丁二烯高分子弹性体。 一、主要原料 1.单体 单体1，3-丁二烯 2.引发剂 Li系→组成简单，活性高、用量少，易控制，加工性能差。 Ti系→产物为线型结构，Rp快，相对分子质量分布窄，加工性能不好。 Co系→→支化度高 较好，顺式含量高，相对分子质量分布较宽，易于加工。 Ni系→→可提高单体浓度和聚合温度，国内多采用。 Ni系引发剂组成：主引发剂→环烷酸镍Ni(OOCR)2 助引发剂→三异丁基铝Al(i-C4H9)3，外观浅黄透明，无悬浮物 第三组分→三氟化硼乙醚络合物BF3OC2H5 3.溶剂 溶剂：苯、甲苯、甲苯-庚烷、溶剂油（简称C6油或抽余油）等 ↓ 要求是馏程60～90℃，碘值＜0.2g/100g，水值＜20mg/kg。 影响：造成聚合体系的粘度不同，影响传热、搅拌、回收、生产能力等。 4.其他 终止剂：乙醇（纯度95%，含水5%，恒沸点78.2℃，相对密度0.81） 防老剂：2，6-二叔丁基-4-甲基苯酚（简称264） 熔点69～71℃，游离甲酚＜0.04%，灰分＜0.03%，油溶性合格。二、原理与工艺 1.聚合原理与方法 配位聚合 采用连续式溶液聚合法。 2.顺丁橡胶生产工艺 （1）生产工艺配方与聚合条件
①工艺配方； 丁油浓度12～15g/ml 镍/丁≤2.0×10－5 铝/丁≤1.0×10－4 硼/丁≤2.0×10－4 铝/硼＞0.25 醇/铝6 铝/镍3～8 防老剂/丁0.79%～1.0% 聚合温度：首釜＜95℃，末釜＜100℃ 聚合压力：＜0.45Mpa 转化率：＞85% 收率：＞95% 每吨胶消耗丁二烯： 1.045t ②聚合条件的确定 1/单体浓度 门尼粘度是生产控制的主要指标，一般控制在（45～50）±5左右。 2/引发剂的陈化方式→引发剂的活性有很大影响 陈化方式： 三元陈化→（Ni、B、Al分别配制成溶液，再按一定次序加入） 双二元陈化→（将Al分成一半，分别与Ni、Al组分混合陈化） 稀硼单加→（将Ni、Al混合陈化，B配制成溶液后直接加入聚合釜）→应用最多一种方式 3/溶剂的选择 甲苯的溶解能力最好，但搅拌不利。 生产中选择：溶剂油为溶剂 优点：成本低，来源丰富，毒性小，易分离回收。 缺点；溶解性能不好，易产生挂胶。 4/聚合温度控制 现象：丁二烯聚合反应的反应热为1381.38kJ/kg，如不及时排除将会影响产物
丁苯橡胶的生产工艺 (2011-10-03 23:05:53)转载▼ 标签：丁苯橡胶中顺苯乙烯丁二烯乳液聚合转化率橡胶教育 1.1 丁苯橡胶的分类 丁苯橡胶品种繁多，如按聚合方法、聚合温度、辅助单体含量及充填剂等的不同，丁苯橡胶简分为下列几类。 ①按聚合方法和条件分类 可以分为乳液聚丁苯橡胶和溶液聚丁苯橡胶；乳聚丁苯橡胶开发历史悠久, 生产和加工工艺成熟, 应用广泛, 其生产能力、产量和消耗量在丁苯橡胶中均占首位。溶聚丁苯橡胶是兼具多种综合性能的橡胶品种, 其生产工艺与乳聚丁苯橡胶相比, 具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点, 是今后的发展方向。 乳液聚丁苯橡胶又可以分为高温乳液聚合丁苯橡胶和低温乳液聚合丁苯橡胶，后者应用较广，前者趋于淘汰。 在生产工艺上，乳液聚合丁苯橡胶更加成熟，因此本文主要介绍低温乳液聚合生产丁苯橡胶的生产工艺。 ②按填料品种分类 可以分为充炭黑丁苯橡胶、充油丁苯橡胶和充炭黑充油丁苯橡胶等。 ③按苯乙烯含量分类 丁苯橡胶—10、丁苯橡胶—30、丁苯橡胶—50等，其中数字为苯乙烯聚合时的含量（质量），最常用的是丁苯橡胶—30 1.2 丁苯橡胶的结构
典型丁苯橡胶的结构特征如表一: 表一典型丁苯橡胶的结构特征 ①大分子宏观结构包括 单体比例、平均相对分子质量及分布、分子结构的线性或非线性，凝胶含量等。 ②微观结构主要包括 丁二烯链段中顺式—1，4、反式—1，4和1，2—结构(乙烯基)的比例，苯乙烯、丁二烯单元的分布等。 ③无定形聚合物 因掺杂有苯乙烯链节，所以丁苯橡胶的主体结构不规整，不易结晶。 ④丁二烯的微观结构的变化对丁苯橡胶性能的影响不大 在丁苯橡胶硫化时，丁二烯链节中顺式—1，4和反式—1，4两种结构会发生异构而相互转化，最后可达到一个平衡态。又在低温丁苯和高温丁苯中1．2—丁二烯链节的含量相差不太大．所以丁二烯微观结构的变化对丁苯橡胶性能的影响不大。 ⑤苯乙烯含量与玻璃化转变温度 丁苯橡胶的玻璃化温度取决于苯乙烯均聚物的含量。乙烯基的含量越低，玻璃化温度越低。可以按需要的比例从100%的丁二烯(顺式、反式的玻璃化温度都是-100℃)调够到100%的聚苯乙烯(玻璃化温度为90℃)。玻璃化温度对硫化橡胶的性质起重要作用，大部分乳液聚合丁苯橡胶含苯乙烯为23.5%，这种含量的丁苯橡胶具有较好的综合物理机械性能。 ⑥低温丁苯橡胶性能优于高温丁苯橡胶 高温(50℃)聚合时．支化较严重．凝胶物含量较高；在同等分子量下．分子量
橡胶生产工艺简析 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性 顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。
丁腈橡胶配方设计性能改进及生产工艺 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
丁腈橡胶配方设计，性能改进及生产工艺 1 背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2 丁腈橡胶 丁腈橡胶常见体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和
含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量~2份，硫化促进剂用量可略多于天然橡胶，常用量1~份。丁腈橡胶的软质硫化胶最宜硫黄用量为份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量~2份；丁腊-26,硫用量~份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量份以一下)高促硫化体系。 丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂TMTD,TRA,TRT用量~份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。
丁腈手套生产加工项目投资计划书 投资分析/实施方案
摘要说明— 一次性健康防护手套通常是由橡胶薄片或薄膜制成的一类手套。在一 些手套更换频率较高的行业，通常建议使用一次性手套，不但可以避免交 叉污染，更可以大大节约成本，比如医疗行业、实验室、食品加工业等对 卫生要求较高的行业。根据材质，一次性防护手套可分为丁腈手套、PVC手套、乳胶手套和PE手套。按照用途一次性健康防护手套可分为医疗级和非 医疗级，医疗级是指满足国家医疗质量认证的产品，主要用于医疗手术、 医疗护理、医疗检查等领域。医疗级产品的好坏直接影响到感染率的高低，因此医疗机构对医疗级手套的质量要求很高。非医疗级别手套一般用于食 品加工、实验室、电子化工、餐饮和家庭清洁等领域。一次性健康防护手 套按照材质不同可分为乳胶手套、丁腈手套、PVC手套和PE手套。 该丁腈手套项目计划总投资7443.52万元，其中：固定资产投资 6084.84万元，占项目总投资的81.75%；流动资金1358.68万元，占项目 总投资的18.25%。 达产年营业收入10784.00万元，总成本费用8454.22万元，税金及附 加139.07万元，利润总额2329.78万元，利税总额2790.20万元，税后净 利润1747.34万元，达产年纳税总额1042.87万元；达产年投资利润率 31.30%，投资利税率37.48%，投资回报率23.47%，全部投资回收期5.76年，提供就业职位179个。
一次性健康防护手套按照材质不同可分为丁腈手套、PVC手套、乳胶手套和PE手套，根据品质等级和用途可分为医疗级和非医疗级，医疗级手套 是指需要满足目标国家医疗市场质量认证体系或准入标准的产品，主要用 于医疗手术、医疗检查、医疗护理等领域。 报告内容：基本情况、项目基本情况、项目调研分析、项目建设方案、项目选址说明、项目工程方案分析、工艺技术分析、环境保护可行性、安 全管理、项目风险性分析、节能说明、实施进度计划、投资分析、经济收 益分析、结论等。 规划设计/投资分析/产业运营
高聚物合成工艺学 论文 学院：化学工程学院 专业：材料化学 班级：材料131 姓名：刘东杰 学号： 2013121531 2016年 4 月25 日
1.丁苯橡胶的分类、结构、性能及用途 1.1丁苯橡胶的分类 丁苯橡胶品种繁多，如按聚合方法、聚合温度、辅助单体含量及充填剂等的不同，丁苯橡胶简分为下列几类。 ①按聚合方法和条件分类 可以分为乳液聚丁苯橡胶和溶液聚丁苯橡胶；乳聚丁苯橡胶开发历史悠久, 生产和加工工艺成熟, 应用广泛, 其生产能力、产量和消耗量在丁苯橡胶中均占首位。溶聚丁苯橡胶是兼具多种综合性能的橡胶品种, 其生产工艺与乳聚丁苯橡胶相比, 具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点, 是今后的发展方向。 乳液聚丁苯橡胶又可以分为高温乳液聚合丁苯橡胶和低温乳液聚合丁苯橡胶，后者应用较广，前者趋于淘汰。 在生产工艺上，乳液聚合丁苯橡胶更加成熟，因此本文主要介绍低温乳液聚合生产丁苯橡胶的生产工艺。 ②按填料品种分类 可以分为充炭黑丁苯橡胶、充油丁苯橡胶和充炭黑充油丁苯橡胶等。 ③按苯乙烯含量分类 丁苯橡胶—10、丁苯橡胶—30、丁苯橡胶—50等，其中数字为苯乙烯聚合时的含量（质量），最常用的是丁苯橡胶—30 1.2丁苯橡胶的结构 典型丁苯橡胶的结构特征如表一:
表一典型丁苯橡胶的结构特征 ①大分子宏观结构包括 单体比例、平均相对分子质量及分布、分子结构的线性或非线性，凝胶含量等。 ②微观结构主要包括 丁二烯链段中顺式—1，4、反式—1，4和1，2—结构(乙烯基)的比例，苯乙烯、丁二烯单元的分布等。 ③无定形聚合物 因掺杂有苯乙烯链节，所以丁苯橡胶的主体结构不规整，不易结晶。 ④丁二烯的微观结构的变化对丁苯橡胶性能的影响不大 在丁苯橡胶硫化时，丁二烯链节中顺式—1，4和反式—1，4两种结构会发生异构而相互转化，最后可达到一个平衡态。又在低温丁苯和高温丁苯中1．2—丁二烯链节的含量相差不太大．所以丁二烯微观结构的变化对丁苯橡胶性能的影响不大。 ⑤苯乙烯含量与玻璃化转变温度 丁苯橡胶的玻璃化温度取决于苯乙烯均聚物的含量。乙烯基的含量越低，玻璃化温度越低。可以按需要的比例从100%的丁二烯(顺式、反式的玻璃化温度都是-100℃)调够到100%的聚苯乙烯(玻璃化温度为90℃)。玻璃化温度对硫化橡胶的性质起重要作用，大部分乳液聚合丁苯橡胶含苯乙烯为23.5%，这种含量的丁苯橡胶具有较好的综合物理机械性能。 ⑥低温丁苯橡胶性能优于高温丁苯橡胶 高温(50℃)聚合时．支化较严重．凝胶物含量较高；在同等分子量下．分子量分布较宽。低温聚合下由于它的分子量分布较窄，硫化时不被硫化的低分子量部分较少，可均匀硫化．从而使交联密度较高。故由低温丁苯橡胶所得硫化胶的物理机械性能(如拉伸强度、弹性及加工性)均较高温丁苯为优。 1.3丁苯橡胶的性能及应用 1.3.1乳液丁苯橡胶 丁苯橡胶(生胶)外观是浅黄褐色的弹性体．分子量为15—20万(渗透压法)，它的密度与Tg则随生胶中苯乙烯含量而改变。 ①乳液丁苯橡胶与天然橡胶的对比 丁苯生胶的介电性能、对氧及热的稳定性均比天然橡胶好。但是它的粘结性不好，可塑性低，所以不易加工。若用硫黄硫化时，它的硫化速度比天然橡胶慢，故须加入较多的硫化促进刑。丁苯橡胶硫化后的硫化胶中，若加有炭黑补强剂，其强度可大大增加。它的弹性、耐磨性、耐老化性能均可超过天然橡胶；耐酸性、
【乳胶网- 配方设计】 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→修整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验
2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质； 配合剂要进行干燥，不然容易结块、混炼时旧不能分散均匀，硫化时产生气泡，从而影响产品质量； 3.塑炼 生胶富有弹性，缺乏加工时的必需性能（可塑性），因此不便于加工。为了提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。将生胶的长链分子降解，形成可塑性的过程叫做塑炼。生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变
2020年国内外对丁腈手套的需求量剧增，在丁腈手套生产企业经济得到了快速发展的同时，丁腈手套生产废水对环境的污染也越来越严重。为了响应国家对环保产业的倡导，丁腈手套废水处理问题备受关注。 丁腈手套生产废水主要来源于“手模清洗、沥滤水、冷却模具、胶料浸渍、设备及地面冲洗”等工序。丁腈手套是以丁腈乳胶为原材料，丁腈乳胶由丁二烯、丙烯腈经乳液聚合而成，其中主要工艺手模清洗烘干，主要产生硝酸洗、氢氧化钠洗、清水洗等废水；凝固剂浸渍：含硝酸钙，其余水和脱模剂。这两道工序会产生大量的含硝酸废水，丁腈手套废水处理是目前较难处理的有机废水之一。 一次性丁腈手套生产废水具有高可生化性、低氨氮、低磷等特点，为了有效去除废水中有机物，常常用A2O工艺对其进行生化处理，这种方法的处理效果不佳，无法彻底达标。 湛清环保针对丁腈手套废水处理的问题，提出一种解决方案—BMP改造工艺，该装备有超累积生物床、富增微生物、高效脱气搅拌三大核心技术优势，相比于传统的处理方式，废水处理效率提升了3~5倍。 某丁腈手套生产废水处理工艺： 生产废水 调节池 曝气 一级气浮沉淀二级气浮二级沉淀 BMP工艺 水解酸化 原有工艺 达标排放 原有工艺新增工艺 多介质 过滤 改造 BMP工艺 苏州湛清环保科技有限公司位于昆山高新区，是一家专业从事工业污染治理的国家高新
技术企业。凭借多年的技术积累与行业经验，并首次提出了“工业废水专科环境医院”的创新模式！拥有专业的研发团队与完善的实验设施，并且与清华大学、华东理工大学、苏州科技大学等高校科研团队建立了深度合作，形成了针对“氮、磷、重金属”三大类特征污染物的完整技术体系。已累计申请专利40余项，为表面处理、精细化工、医药农药、光伏锂电等多个工业领域的上百家企业提供了专业的技术服务，典型客户包括陶氏化学、松下电子、中国电子科技集团、中国兵器工业集团、尚德太阳能、新华制药、蓝帆化工等
一、产品及原材料简介 1.1产品简介 产品为丁二烯橡胶(BR)9000,规格BR9O00. 丁二烯橡胶(BR)9000全名顺式-1,4-聚丁二烯橡胶（Cis 1,4Polybutadiene Rubber）. 丁二烯橡胶(BR)9000为白色或浅黄色弹性体,性能和天然橡胶相近,是一种优良的通用橡胶,其结构式为： 顺式-1,4结构在聚合链中含量在90％以上的聚丁二烯才具有良好的弹性. 丁二烯橡胶(BR)9000与天然橡胶和丁苯橡胶相比,具有弹性高,耐磨性好,耐寒性好,生热低,耐屈挠性和动态性能好等特性,它与油类、补强剂、填充剂、天然橡胶以及丁苯橡胶等均有良好的相容性.丁二烯橡胶(BR)9000的主要缺点是抗湿滑性，撕裂强度和拉伸强度较低,冷流性大,加工性能较差。 表1-1 丁二烯橡胶(BR)9000产品质量指标（GB/T8659-2001)
1.2 原材料规格及性能 1.2.1 原料 1.2.1.1 丁二烯 纯度≥ 99.2% 水值≤ 25mg/kg 乙腈≤ 3mg/kg TBC ≤ 20mg/kg 二聚物≤ 300mg/kg 总炔烃≤ 20mg/kg(其中乙烯基乙炔< =5mg/kg) 含氧化合物≤ 10mg/kg 1.2.1.1 粗溶剂油 沸程： 60~90℃ 碘指： <0.1G/100g 水值：无游离水 硫化物：无 水溶物酸碱性：中性 1.2.1.3 环烷酸镍 含镍量：≥ 6%(m/m) 含水量： < 0.5%(m/m) 机械杂质： < 0.2%(m/m) 苯不溶物：微量 不皂化物：无 外观：绿色透明粘稠物 1.2.1.4 三氟化硼乙醚络合物
BF含量： 46.8~47.8%（m/m）3 比重： 1.120~1.127 沸点： 124.5~126℃ 油溶性：在250倍油中全溶，三小时后无沉淀含水量： <=0.5%(m/m) 外观；无色透明，无沉淀物 1.2.1.5 三异丁基铝 溶度： 2.0 ± 0.2g/l 悬浮铝；无 外观；无色透明液体 活性铝含量： >= 80%(m/m) 二异丁基氢化铝：≤15%（m/m） 1.2.1.6 2，6-二叔丁基-4-甲基苯酚（防老剂）溶点； 68.5~70.0℃ 游离甲酚：≤0.03% 灰分：≤0.03% 外观：白色或浅黄色晶体 1.2.1.7 5A分子筛 吸水量: ≥200mg/ml 堆积密度： >0.6~0.7t/m3 1.2.1.8 活性氧化铝 粒径： 4~6mm 吸水率：≥100% 强度：≥13kg/个球 堆积密度： 0.63~0.78t/m3 外观：白色或微红色粒状固体 1.2.1.9 液碱 氢氧化钠含量：≥30% 水不溶物含量： <0.1% 1.2.1.10 聚乙烯薄膜 规格：宽700cm ，厚0.04~0.06mm 熔点： <100℃ 1.2.1.11 牛皮纸袋质量标准： 规格： 900×370×160mm
丁苯橡胶的生产工艺与技术路线的选择 丁苯橡胶是丁二烯和苯乙烯两种单体经共聚合反应而生成的弹性体共聚物。按聚合工艺方法可分为乳聚丁苯橡胶(ESＢR）和溶聚丁苯橡胶(SSBＲ)两大类。从聚合机理来看,ESBＲ是自由基聚合，而SSBR是采用阴离子活性聚合。ＥＳBＲ的发展已过鼎盛时期，而SSBR的发展目前正处于稳步上升阶段。 2.1 丁苯橡胶的分类及品种 2.1.1 乳聚丁苯橡胶的生产工艺 乳聚丁苯橡胶（ＥSBR)的生产历史悠久,乳聚丁苯橡胶是通过自由基聚合得到的，在2０世纪5０年代以前，均是高温丁苯橡胶，１９37年由德国Fａrben公司首先实现工业化,它是当前合成橡胶中生产能力最大的品种。50年代初才出现了性能优异的低温丁苯橡胶。目前所使用的乳聚丁苯橡胶基本上为低温乳聚丁苯橡胶。羧基丁苯橡胶是在丁苯橡胶聚合过程中加入少量(１～３％)的丙烯酸类单体共聚而制成。其力学性能和耐老化性能等较丁苯橡胶好。但这种橡胶吸水后容易早期硫化,工艺上不易掌握。高苯乙烯丁苯橡胶是将苯乙烯含量为85～8７％的高苯乙烯树脂胶乳与丁苯橡胶（常用SBR15０0)胶乳以一定比例混合后经共凝得到的产品。…… １、工艺流程简述 原料丁二烯和苯乙烯按一定比例用量配成碳氢相液,在多台串联聚合釜中于５~８℃，在有氧化还原催化体系的水乳液介质存在下，进行自由基共聚合反应。介质中除水、乳化剂外，有引发剂、活化剂、分子量调节、电解质等助剂。当聚合反应6~10小时，聚合转化率达6０~6２%时,可加入终止剂使聚合反应终止。所得胶乳经闪蒸脱气工序回收未反应的丁二烯和苯乙烯单体后，再加入防老剂和高分子凝聚剂,……
低温乳液聚合生产丁苯橡胶工艺流程如图2.1所示。 图２.１乳液聚合生产丁苯橡胶工艺流程图 …… 如生产充油胶，则需在胶乳中加入定量的高芳烃油或环烷烃油，充分混合后,送去凝聚,后续工序同上。 表２.1 典型低温乳液聚合生产丁苯橡胶配方表 ２、聚合配方及聚合工艺条件 …… 3、主要生产设备 乳聚丁苯橡胶生产过程中主要设备是聚合釜闪蒸槽、脱气塔和后处理工序通用的“两机”(挤压脱水机和膨胀干燥机组）。 目前国内采用的聚合釜体积有1２、20、3０、４５m３等多种,每条聚合生产线在4.０～4.５万吨/年,需配备聚合釜1６～２0台。釜径为２500~3１０0mm、径/高为1/1.０～1.8、换热总面积为１13～160 m3（单位体积换热为3.56~3．７8ｍ2／ｍ３），搅拌浆型为框式或布鲁马金式，釜电机功率为30～４5千瓦,搅拌转数为7３～100转／分。闪蒸槽为卧式，材质碳钢,最好用玻璃衬里。脱气塔为筛
橡胶生产工艺简介 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当
温度达到120℃以上时，时间约为3-5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性 顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。 氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。 乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。 丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2混炼工艺 混炼是指在炼胶机上将各种配合剂均匀的混到生胶种的过程。混炼的质量是对胶料的进一步加工和成品的质量有着决定性的影响，即使配方很好的胶料，如果混炼不好，也就会出现配合剂分散不均，胶料可塑度过高或过低，易焦烧、喷霜等，使压延、压出、涂胶和硫化等工艺不能正常进行，而且还会导致制品性能下降。 混炼方法通常分为开炼机混炼和密炼机混炼两种。这两种方法都是间歇式混炼，这是目前最广泛的方法。 开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。 开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。 密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。 一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低
丁腈橡胶的生产工艺与技 术进展 Prepared on 24 November 2020
丁腈橡胶的生产工艺与技术进展 丁腈橡胶的生产工艺 2.1.1 丁腈橡胶的生产工艺 工业上生产丁腈橡胶采用连续或间歇式乳液聚合工艺，按聚合温度不同，分为热法聚合与冷法聚合两类。冷法聚合的反应温度一般控制在5～15℃，热法聚合则为30～50℃。冷法聚合通常采用连续聚合工艺，热法聚合通常采用间歇聚合工艺。目前世界上生产厂家，如朗盛公司、美国Lion Copolymer公司、日本瑞翁公司以及日本合成橡胶公司都采用低温乳聚法。产品类型包括固体丁腈橡胶（固体NBR）、氢化丁腈橡胶（HNBR）、粉末丁腈橡胶（PNBR）、羧基丁腈橡胶（XNBR）以及丁腈橡胶胶乳（NBR胶乳）等。 目前世界各国丁腈橡胶生产工艺流程多采用冷法乳液聚合连续生产，其工艺过程与丁苯橡胶类似。主要包括原料配制、聚合、单体回收、胶乳贮存及掺混、胶乳凝聚、干燥及压块包装等工序。 ①生产时，先将一定比例的丁二烯、丙烯腈混合均匀，制成碳氢相。在乳化剂中加入氢氧化钠、焦磷酸钠、三乙醇胺、软水等制成水相，并配制引发剂等待用。 ②将碳氢相和水相按一定比例混合后送入乳化槽，在搅拌下经充分乳化后送入聚合釜。 ③在聚合釜内直接加入引发剂，进行聚合反应，反应热量由列管内液氨蒸发排出。温度控制在30℃或5℃时，转化率可维持在70%～85%。
④而后分批加入调节剂，以调节橡胶的分子量。聚合反应进行至规定转化率时，加入终止剂终止反应，并将胶浆卸入中间贮槽。 ⑤经过终止后的胶浆，送至脱气塔，经三级闪蒸脱除未反应的丁二烯，然后再借水蒸汽加热真空脱出游离的丙烯腈。 ⑥丁二烯经压缩升压后循环使用，丙烯腈经回收处理后再使用。 ⑦经脱气后的胶浆加入凝聚剂、防老剂及其它助剂后，过滤除去凝胶，用食盐水凝聚成颗粒胶，经水洗后挤压除去水分，再用干燥机干燥，然后包装即得成品橡胶。经干燥后的橡胶含水量应低于1%，成品丁腈橡胶一般每包重25千克。 合成丁腈橡胶使用的主要设备有：聚合釜、闪蒸塔、脱气塔、干燥箱、干燥机等。 2.1.2 丁腈橡胶的生产工艺优缺点 冷法（低温）乳液聚合的丁腈橡胶在加工性能上优于高温乳液聚合的丁腈橡胶。冷法乳液聚合工艺优点： 1、以水为分散介质，价廉安全； 2、聚合体系粘度低，易传热，反应温度易控制； 3、尤其适宜于直接使用乳胶的场合。 工艺缺点： 1、产品中留有乳化剂等，影响产品电性能等； 2、要得到固体产品时，乳液需经过凝聚、洗涤、脱水、干燥等工序，成本较高。
丁苯橡胶 陈军 200640614113 化工学院 丁苯橡胶是由 1，3-丁二烯与苯乙烯共聚而得的高聚物，简称SBR，是一种综合性能 较好的产量和消耗量最大的通用橡胶。 其工业生产方法有乳液聚合法和溶液聚合法，其中主要是采用乳液聚合生产的丁苯橡 胶。主要产品有：低温丁苯橡胶、高温丁苯橡胶、低温丁苯橡胶炭黑母炼胶、低温充油丁苯 橡胶、高苯乙烯丁苯橡胶、液体丁苯橡胶等。 采用溶液聚合生产的丁苯橡胶有烷基锂引发、醇烯络合物引发、锡偶联、高反式等丁苯 橡胶。下面重点介绍低温丁苯橡胶的生产工艺技术。 一、主要原料 1、1,3-丁二烯 1，3-丁二烯的结构式为：CH2＝CH－CH ＝CH2 1，3-丁二烯是最简单的共轭双烯烃。在常温、常压下为无色气体，有特殊气味，有 麻醉性，特别刺激粘膜。容易液化，易溶于有机溶剂。相对分子质量为 54.09，相对密度 0.6211，熔点－108.9℃，沸点－4.5℃。性质活泼，容易发生自聚反应，因此在贮存、 运输过程中要加入叔丁邻苯二酚阻聚剂。与空气混合形成爆炸性混合物，爆炸极限为 2.16%～11.47%（体积）。是合成橡胶、合成树脂等的原料。 2 丁苯橡胶 1，3-丁二烯主要由丁烷、丁烯脱氢，或碳四馏分分离而得。 2、苯乙烯 二、丁苯橡胶的 生产原理与工艺 1、聚合原理 丁二烯与苯乙烯在乳液中按自由基共聚合反应机理 进行聚合反应。在典型的低温乳液聚 合共聚物大分子链中顺式约占 9.5%，反式约占 55%，乙烯基约占12%。如果采用高温 乳液聚合，则其产物大分子链中顺式约占 16.6%，反式约占 46.3%，乙烯基约占 13.7%。 2．低温乳液聚合生产丁苯橡胶工艺 （1）典型配方
一、老化胶现状：橡胶表面有明显的老化胶原因：1，模具行腔内飞边未清理干净 二、分层、胶料堆积
异常缺陷： 硫化后产品分型处胶料堆积、分层，且内孔烂泡 原因分析： 1，产品烂泡造成的原因 1）因为此产品烂泡部位是下端内孔，而下模恰恰没有可排气的孔，从而造成产品窝气。 2，产品分型处胶料堆积、分层的原因。 1）模具结构原因，因为此模具是内哈夫外加框（封闭）结构，注料时多余胶料不能充分流出；
2）堆积处的分型旁的余料槽过窄过浅，这样胶料过大极易造成胶料堆积到产品表面。解决措施： 1，修理模具 2，减少胶料使用量 烫坏：产品表面有明显胶烧现象； 烫坏常见产生原因： （1）骨架烫坏导致产品脱胶； （2）平板机上料时间过长； 撕缺常见产生原因： （1）脱模速度过快；导致产品带缺； （2）胶料本身撕裂性较差； （3）脱模器具及模具结构设计不当； 气泡产生的原因及解决方法 气泡：表现为减震器橡胶体表面存在体积较大的气泡。 原因分析 制品硫化不充分，导致橡胶制品表面有大气泡，割开其内部呈蜂窝海绵状 解决方法 ①延长硫化时间，提高硫化温度 ②保证硫化时有足够的压力 ③调整配方，提高硫化速度
裂口：产品的内外表面或其它表面有明显裂纹； 老化胶：产品表面有明显似烫坏和烂泡现象的产品； 气泡：产品表面有明显突起呈线状 烂泡：产品表面有明显圆形疮状痕迹； 分层:产品橡胶部位不能形成一个整体，呈现出有层次的现象； 模脏：产品表面有明显的光洁度不够； 杂质：与胶料不融合，在产品上显出不同颜色或明显的异物 烫坏：产品表面有明显胶烧现象； 单边：产品表面除图纸要求外，对称部位出现倾斜，一边多、一边少或一边有一边无。如切口的上端面有明显的一边宽大，一边宽度小，壁厚不均匀； 生锈：产品骨架表面有锈蚀现象； 尺寸不合格：产品尺寸明显不符合图纸要求，且不可以代用； 变形：产品形状发生变更，与图纸要求不一致； 撬坏：产品表面有明显脱模时产生的裂口，骨架变形等； 压坏：产品表面明显有受压痕迹； 脱胶：产品胶料与骨架分开，不能粘合在一起 缺陷1：内孔烂泡
Note 笔记 丁腈手套生产工艺技术： 1.整个流程： 开始→先浸渍硝酸溶液→冷水冲淋→浸渍碱溶液→冲淋→洗模剂→经过刷子槽对手模清洗→浸渍热水清洗→浸渍淀粉凝固剂→淀粉凝固剂干燥→浸渍凝固剂→凝固剂干燥→浸渍丁腈胶乳→沥虑1→胶膜定型干燥→卷边→胶膜干燥→热水沥虑2→浸渍1号清水槽→浸渍氯水→浸渍2号清水槽→浸渍3号清水槽→浸渍4号清水槽→脱模→结束 2.硫化胶乳车间停放条件： ①在车间高位槽停放胶乳必须经过100目滤网过滤。 ②胶乳在车间高位槽与胶槽的胶乳停放时间要≥8小时 ③高位槽每周清洗1次底角料。 ④发现胶乳有大量气泡时需要立即处理 ⑤高位槽及车间停放缸的料须在10天内用完，超过期限的料要重新调配检测合格后才可以使用。 3.生产线控制： ①锅炉油温达到190℃时，生产速度≤14.3米≤65只/分 ②当锅炉油温低于145℃时应根据胶膜干燥程度相应降低车速。
③当锅炉油温低于130℃时应立即采取停机处理。 4.浸渍硝酸液： 硝酸浓度应控制在3%-4%，向硝酸槽中添加硝酸溶液必须是提前配置好的同浓度的溶液，严禁操作工自己随便加水或硝酸到槽中。 5.浸渍碱水： 正常生产时每班向碱槽加5-10Kg食碱，接班加1次4小时后再加1次。碱溶度 6.手模刷洗： ①刷子槽温度应控制在45±15℃ ②洗模水应保持溢流和不断更新水质，每8小时彻底更新水质1次。 ③洗模毛刷应经常检查毛磨损情况，确保刷洗效果。 ④洗模毛刷绝对禁止沾染油类物质。 7.浸渍热水： ①热水槽温度应控制在80±15℃范围内，水质不断更新保持溢流状态。每次酸洗手模要更换1次。 8.浸渍淀粉凝固剂： ①淀粉凝固剂CaCL2 含量控制在8±3%，粘度要求1.8± 0.5mpas ②淀粉凝固剂温度要求65±15℃ ③淀粉凝固剂每50-60分钟要彻底搅拌1次。
一、基本工艺流程 橡胶制品种类繁多，但生产工艺过程却基本相同。以一般固体橡胶——生胶为原料的橡胶制品的基本工艺过程包括：塑炼、混炼、压延、压出、成型、硫化6个基本工序。当然，原材料准备、成品整理、检验包装等基本工序也少不了。橡胶的加工工艺过程主要是解决塑性和弹性性能这个矛盾的过程。通过各种工艺手段，使得弹性的橡胶变成具有塑性的塑炼胶，再加入各种配合剂制成半成品，然后通过硫化使具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 二、原材料准备 1.橡胶制品的主要原料是以生胶为基本材料，而生胶就是生长在热带，亚热带的橡胶树上通过人工割开树皮收集而来。 2.各种配合剂，是为了改善橡胶制品的某些性能而加入的辅助材料。 3.纤维材料有（棉、麻、毛及各种人造纤维、合成纤维和金属材料、钢丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。在原材料准备过程中配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对材料进行加工。生胶要在60--70℃烘房内烘软后再切胶、破胶成小块，配合剂有块状的。如石蜡、硬脂酸、松香等要粉碎。粉状的若含有机械杂质或粗粒时需要筛选除去液态的如松焦油、古马隆需要加热、熔化、蒸发水分、过滤杂质, 配合剂要进行干燥不然容易结块、混炼时若不能分散均匀硫化时产生气泡会影响产品质量。 三、塑炼 生胶富有弹性,缺乏加工时必需的可塑性性能,因此不便于加工。为了提高其可塑性,所以要对生胶进行塑炼,这样在混炼时配合剂就容易均匀分散在生胶中,同时在压延、成型过程中也有助于提高胶料的渗透性渗入纤维织品内和成型流动性。将生胶的长链分子降解形成可塑性的过程叫做塑炼。生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下通过塑炼机的机械挤压和摩擦力的作用使长链橡胶分子降解变短由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气在热和氧的作用下使长链分子降解变短从而获得可塑性。 四、混炼 为了适应各种不同的使用条件、获得各种不同的性能,也为了提高橡胶制品的性能和降低成本必须在生胶中加入不同的配合剂。混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中通过机械拌合作用使配合剂完全、均匀地分散在生胶中的一种过程。混炼是橡胶制品生产过程中的一道重要工序,如果混合不均匀就不能充分发挥橡胶和配合剂的作用影响产品的使用性能。混炼后得到的胶料人们称为混炼胶它是制造各种橡胶制品的半成品材料,俗称胶料通常均作为商品出售购买者可利用胶料直接加工成型、硫化制成所需要的橡胶制品。根据配方的不同?混炼胶有一系列性能各异的不同牌号和品种?提供选择。 五、成型 在橡胶制品的生产过程中利用压延机或压出机预先制成形状各式各样、尺寸各不相同的工艺过程?称之为成型。成型的方法有 1.压延成型 适用于制造简单的片状、板状制品。它是将混炼胶通过压延机压制成一定形状、一定尺寸的胶片的方法叫压延成型。有些橡胶制品?如轮胎、胶布、胶管等所用纺织纤维材料必须涂上一层薄胶在纤维上涂胶也叫贴胶或擦胶??涂胶工序一般也在压延机上完成。纤维材料在压延前需要进行烘干和浸胶烘干的目的是为了减少纤维材料的含水量以免水分蒸发起泡?和提高纤维材料的温度以保证压延工艺的质量。浸胶是挂胶前的必要工序目的是为了提高纤维材料与胶料的结合性能。 2.压出成型 用于较为复杂的橡胶制品?象轮胎胎面、胶管、金属丝表面覆胶需要用压出成型的方法制造。它是把具有一定塑性的混炼胶放入到挤压机的料斗内在螺杆的挤压下通过各种各样的口型也叫样板进行连续造型的一种方法。压出之前胶料必须进行预热使胶料柔软、易于挤出从而得到表面光滑、尺寸准确的橡胶制品。 3.模压成型 也可以用模压方法来制造某些形状复杂如皮碗、密封圈的橡胶制品?借助成型的阴、阳模具将胶料放置在模具中加热成型。
