1 编制依据
1.1、中冶南方设计院设计图纸、技术资料。
1.2、业主相关的企业标准及管理制度。
1.3、中冶冶相关工程施工、安全生产、质量管理等文件。
1.4、适用技术标准及验收规范。
GB50397—2007 冶金电气设备工程安装验收规范。
GB50168—2006 电气装置安装工程电缆线路施工及验收规范。
GB50150—2006 电气装置安装工程电气交接试验标准。
JGJ55-99 建筑施工安全检查标准。
JGJ46-2005 建筑现场临时用电安全技术规范。
GB50194-93 建设工程施工现场供用电安全规范。
2 工程概况
LF炉变压器安装于炼钢主厂房内JK跨16~17线LF炉总控楼8.4m平台变压器室内，变压器容量为45000KVA，器身重37.7吨，油重19.3吨，油箱总重7.4吨，附件5.1吨，总重69.5吨。
3 施工准备
3.1施工主要机具
3.2人员安排
管理人员：3人起重工：3人安装电工：5人
调试电工：3人电焊工：3人壮工：5人
3.3施工技术准备：
1)遵循项目经理部“力创精品、服务永远”的宗旨，技术人员从施
工准备的图纸自审、会审到施工方案编制、技术交底均要严谨、仔细。对现场作业人员进行书面技术、安全交底，根据施工内容
带领相关施工人员对现场仔细勘查和熟悉四钢轧对此工程各项规章制度，掌握相关的技术要领。
2)开工前，及时办理相关手续，如方案的报审、动用电火焊申请等。
4 主要施工方法及技术要求：
4.1 设备开箱检查
由马钢四钢轧项目部牵头，对变压器进场开箱检查，由业主、项目部管理人员、施工人员共同组成检查队伍，对变压器开箱资料及器身进行检查，检查变压器外形有无变形，破损，油漆是否有脱落现象，变压器是否密封完好，检查瓷瓶是否有破损，是否有漏油现象。
检查装箱清单，查看附件及材料是否有遗漏，检查变压器型号与参数是否与设计相符。
4.2 LF炉变压器本体吊装与就位
LF炉用变压器采用加料跨500/100t 行车进行吊装。LF炉变压器进现场后由汽车将其拖至JK跨16~17线边缘，用500/100t 行车副钩将变压器吊起送至变压器楼8.4m吊装平台铺设的轨道位置，吊起高度高于轨道500~600mm,缓慢回落通过至变压器轨道。利用轨道端头的牵引环固定2台10t手拉葫芦，利用手拉葫芦及钢丝绳慢慢将变压器牵引至安装位置。
500/100T行车副钩有8根钢丝绳，每根钢丝绳粗
注意：
（1）吊卸牵引作业时，应安排电工在起重工的指挥下进行，作业过程中应有防治变压器倾翻的措施。
（2）变压器牵引设施挂钩由起重工设置并进行牵引。
（3）变压器就位时，注意高、低压侧瓷瓶的布置方向与设计要求的一致性，设备中心线应与轨道中心线平行重合。
4.3变压器的安装固定
a检查轨道与轨距是否配合，轨道基础是否水平。
b检查变压器的外观，螺栓有无松动，高压瓷瓶有无破损现象，绝缘件是否完好。
c变压器就位后，用螺栓将器身位置固定。
d变压器低压侧中性点与接地装置引出线直接连接。
4.4变压器附件安装
a、气体继电器及吸湿器安装
取下储油柜联管的盖板，安装气体继电器及吸湿器，安装过程要严格按照厂家要求，在安装前须检查联管内是否有污物，潮湿浸蚀，若有须清洗并干燥。
b、安装开关：严格按照厂家要求进行安装。
c、安装冷却器：严格按照厂家要求进行安装。
1) 冷却器运行过程中入口冷却水压力小于60kPa, 入口冷却水温小于30℃为宜。
2) 冷却器运行过程中，必须保持油压始终高于水压
0.05-0.1MPa。
d、安装其他附件及拆卸件。
e、打开各油路活门。
4.5注入变压器油（经检验合格的油）注油时应注意两点
（1）注油前须打开瓦斯继电器和低压出线铜排座的放气塞，储油柜的注油塞，以便放出内部气体。
（2）注油到一定高度陆续将放气塞密封，然后继续注油到储油柜的相应的油面线为止（参照温度取气温及注入的油温平均值为佳）。
4.6注油完毕，开始做密封实验。实验方法：静油柱压力法，以储油柜油面高为油柱高，历时8小时，以各个密封处无渗漏油现象，则为密封良好。
4.7真空注油时，水冷却器不能承此真空度，故待注油后再装。储油柜注油见其说明书。变压器真空注油结束后将套管等放气塞打开排气。
5 质量保证措施
5.1 根据十七冶ISO9002质量体系程序文件，建立健全质量管理组织体系，使质量工作贯穿于工程建设施工合同范围内的全过程、各环节、各工序。
5.2 加强对全体施工人员的质量教育，坚持把质量放在施工首位，不断提高施工人员的质量意识，认真学习贯彻分项工程质量通病防治办法及各项质量标准，使全体施工人员必须建立创精品意识，争创“亮点”优质工程。确保用户日后的生产安全、高效、长寿。
5.3 工段技术员做好施工前的准备工作、认真自审图纸，尽早发现问题，并在会审和设计交底时请设计解决，协助施工人员熟悉图纸，并弄清设计意图，下达技术交底。严格把关设备的检查、验收及发放。
5.4 所有施工人员在施工过程中，要认真熟悉图纸和产品的技术文件及施工规范和操作规程，要充分理解工艺的特点和技术难点，在实施过程中，严格按技术标准进行操作，确保其安装质量和安全。
5.5 加强工序交接制度和检验制度，按检查上道工序，做好本工序，服务下道工序的程序严格控制质量。当上道工序确认合格后方可进行下道工序的施工。
5.6 认真贯彻执行质量工件的“三检”制度（自检、互检、专检）虚心接受专家的现场技术指导和监督，虚心接受监理、质检人员的检查督促。发现问题，主动积极进行整改。
5.7 设备、材料进场之前要首先检查，合格的电气设备、材料方可进行安装，对不合格的电气设备及材料不准进行施工并做好记录，交于技术人员报有关部门处理。
5.8 施工中使用的计量器具必须具备有效的检定合格证，确保其精度符合安装要求，并做好器具的保管工作。
5.9 认真做好各项质量检查的原始记录和技术资料的收集整理
工作并按要求规范化汇总，必须保持与工程实体同步。
6 安全技术实施方案
6.1总体部署
6.1.1人员：施工人员上岗前经过三级安全教育，作业前进行技术交底。特种作业人员必须持双证上岗，高空作业人员经体检合格。各施工处设专职安全员，各级安全管理人员必须佩带安全管理袖标。
6.1.2施工材料：各种施工用料、措施用料必须具有合格证或质
保书，不合格的材料、构件等必须明确标识，单独堆放，严禁在工程中使用。易燃易爆材料的堆放处必须配有消防器具，大宗材料的堆放处应留有消防通道。
6.1.3施工方法：按照方案中的有关内容执行，在安排施工时应以保证安全为优先，施工前应对施工现场的危险源予以识别，并采取相应的安全技术措施。
6.1.4施工环境：现场作业面集中，交叉作业较多，因此在施工时应围挂警戒绳区分施工区域，树立警示牌，安全人员全过程监控，禁止无关人员进入施工区域，切割处下方严禁站人或通行，防止高空物体坠落伤人。
6.2 安全管理技术措施
施工前，教育职工认真学习国家有关安全生产的法令、规程、制度和文件，逐级进行安全技术教育及安全交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。
加强施工中的安全信息反馈，不断消除施工过程中的事故隐患，是预防和控制事故发生的重要方面。
6.2.1安全管理重点
针对马钢工程施工的特点，结合施工方案中规定的施工顺序和施工方法，安全管理重点为：动火、高空作业、安全用电、分别制订安全控制措施。
6.2.2 安全动火技术措施
6.2.2.1安装进行氧气、乙炔切割动火作业时必须办理动火手续，指
定动火作业人和动火监护人；动火前安全员要向班组进行动火作业安全交底；结合当天施工的具体情况，交代清楚动火作业安全注意事项；
6.2.2.2电弧焊施焊现场10m范围内，不得堆放氧气瓶、乙炔瓶木材等易燃物；
6.2.2.3 根据生产厂的规定办理相应的动火手续，配置足够的消防器材。
6.2.3 安全用电技术措施
6.2.3.1 施工现场必须配备持证的电工对施工临时用电按规范
进行操作，检查、维护、保养用电设备；
6.2.3.2 施工用电必须采用三级配电二级漏电保护、TN-S接零保护系统；
6.2.3.3手持电动工具应保证外壳、手柄、负荷线、插头、开关完好无损，使用前必须做空载检查，运转正常后方可使用；
6.2.3.4 所有设备必须实行“一机一闸”，严禁同一个开关电器直接控制二台或二台以上的用电设备，开关箱中必须设漏电保护器；
6.2.3.5 配电箱电器安装板上必须分设N线端子板和PE线端子板，N线端子板必须与金属电器安装板绝缘，PE线端子板与金属电器安装板直接连接，进出电缆线中的N线必须通过N线端子板连接；
6.2.3.6 每天开工前，随班电工要对电动设备、工机具逐一进行检查确认是否可靠，严禁设备带病运转；
6.2.3.7 现场配电箱的取电接点、摆放位置由项目部统一指定；
6.2.3.8 电焊作业时，焊工必须穿戴好劳防用品和绝缘鞋；焊工
不得单独一人作业，两人以上作业时，班组长派工时要指定焊接作业监护人；
6.2.3.9 电焊作业时，焊钳不得接触人体，一旦有人触电，应立即关掉电源再人工急救，并急送就近送医院抢救。
6.2.3.10 电焊机的焊把线与二次接地线应同步到位，防止影响生产方精密仪器的运行。
6.2.4 高空作业技术措施
6.2.4.1在封墙上设置安全绳，高处作业使用的挂篮等必须加设保险绳，并系挂在牢固可靠处。
6.2.4.2高空作业人员必须体格检查合格，严禁酒后高空作业；
6.2.4.3高空作业不得乱抛、扔任何物体，电焊作业时不得乱扔焊条或焊条头，连接作业不得乱抛、扔螺栓和工具等，每天必须及时清理垃圾并用容器将其吊放到地面上处理；
6.2.4.4工具等用工具包携带，焊条螺栓等要放到桶里吊到需要位置，摆放要注意滑落；
6.2.4.5贯彻落实“三戴齐全”的安全原则。高于地面2m的作业均定义为“高空作业”，高空作业三戴必须齐全，上高必须戴好安全带并选点可靠挂扣后方可进行作业，高空行走时必须将安全带挂扣在预先设置的安全绳上；
6.2.4.6脚手架上作业跳板固定牢固，防止滑落；
6.2.4.7临边洞口按要求封闭，护栏高度不得低于1.2m，并用密目网遮挡；
6.2.4.8坚持每天“班前安全会”，强化作业人员安全意识。每天作业前，班组长必须组织作业人员开班前安全交底会，重点提醒当天的安全注意事项；
6.2.4.9安全员要加强现场安全巡视，查违章、查隐患，下整改通知书并督促班组整改，对不及时整改的应下令停工整改，整改合格后方可继续施工；
6.2.4.10施工中对高空作业的安全设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
6.2.5 主要危险性分析及对策措施
7 文明施工保证措施
7.1 实行文明目标责任制，把环保指标以责任书的形式层层分解到有关单位和个人，列入承包合同和岗位责任制，建立一套懂行善管的环保自我监控体系。
7.2 加强施工现场综合治理的检查和监控工作，保护和改善施工现场的环境。
7.3 在施工现场平面布置和组织施工过程中，严格执行国家、地区、行业和企业有关环保的法律、法规和规章制度。
7.4 保持施工机械、作业层、施工班组、构件堆放和表面的整洁。
7.5 施工人员要认真遵守成品保护制度，注意爱护建筑物内的成品、装修、设备等。
7.6 施工现场做到工完料清。
目录 一、适用范围 二、编制依据 三、工程概况及特点 四、施工组织及计划 五、施工准备 六、施工工序流程 七、质量工艺标准及强制性条文 八、安全技术措施 九、安全、文明及绿色施工措施 十、附录
一、适用范围 本施工方案适用于贵州黔北发电厂“上大压小”异地新建工程 #1机组主变压器、高压厂用工作变压器、高压脱硫变压器以及起备变的安装。 二、编制依据 1、《防止电力生产事故的二十五项重点要求》 2014版 2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010； 3、《电气装置安装工程高压电器施工及验收规范》GBJ 50147-2010； 4、《电气装置安装工程接地装置施工及验收规范》（GBJ50169-2006） 5、《工程建设标准强制性条文电力工程部分》中电联标准[2012]16号 6、《电力工程达标投产管理办法（2006版）》中电建协工[2006]6号 7、《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-2002； 8、《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17-2002； 9、《主变及高厂变安装A版》50-F1902S-D0301A-西南电力设计院 10、《起备变安装》50-F1902S-D0302-西南电力设计院 11、变压器厂家相关资料及技术协议 三、工程概况及特点 贵州黔北发电厂“上大压小”异地新建工程#1机组主变压器为3台额定容量260MVA 单相变压器，起备变额定容量为48MVA，均由特变电工衡阳变压器有限公司提供；高压厂用变压器额定容量为48MVA，由保定天威保变电气股份有限公司提供；高压脱硫变压器额定容量为25MVA，由南京大全变压器有限公司提供。发电机出口不设断路器，主变压器低压侧采用离相封闭母线与发电机相连接，高压侧采用架空导线与220KV升压站#1主变进线间隔相连接；起备变低压侧采用共箱封闭母线与6KV开关柜相连接，高压侧采用架空导线与220KV升压站#01起备变间隔相连接；高压厂用变压器及高压脱硫变压器低压侧采用共箱封闭母线与6KV开关柜相连接，高压侧与发电机出线离相封闭母线相连接。 3.1主变压器基本技术参数 型式：单相双绕组铜线圈无励磁调压油浸式低损耗变压器 冷却方式：强油循环风冷（ODAF）
华润新能源河南偃师邙山30MW风电项目工程 施工技术方案报审表 表号：CRNE-HNYS-A10 编号：JSDS-AZ-A10-009
华润新能源河南偃师邙山30MW风电项目110kV升压变电站工程35kV油浸试变压器安装施工技术方案 编制人： 审核人： 审批人： 江苏大生电气工程有限公司 二零一七年六月
目录 1 编制依据 (4) 2 工程概况 (4) 3 适用范围 (4) 4 变压器结构简介 (5) 5.运输 (5) 6 验收 (6) 7 存放 (6) 8 安装变压器 (6) 9 变压器投入运行 (9)
1 编制依据 1.1 《电气装置安装工程施工及验收规范》合编； 1.2 《电力安全工作规程》(变电部分) 1.3《电气装置安装工程质量检验及评定规程》； 1.4 电气装置安装工程电气设备交接试验标准GB50150-2006 1.5 建设安全健康与环境管理工作规定 1.6 厂家技术资料 2 工程概况 工程名称：华润新能源河南偃师邙山30MW风电项目110kV升压变电站 建设单位：润电风能（偃师）有限公司 设计单位：北京乾华科技发展有限公司 监理单位：中通服项目管理咨询有限公司 施工单位：江苏大生电气工程有限公司 本期新建一座110kV升压站，以1回110kV线路接入系统。本期安装一台30MV A 主变，二期安装一台70MV A主变。本期110kV送出线路一回以“线变组”方式直接接入主变，变压器户外布置，110kV侧配电装置为126kV HGIS或GIS，主变低压侧电压等级为35kV，35kV 侧接线方式为单母线接线方式。风电机组－箱式变分2组接入风电场110kV升压变电所的35kV侧母线。35kV配电装置采用35kV HGIS或预制仓式开关柜，35kV母线配置2个进线间隔、1个出线间隔、1个无功补偿间隔、1个PT兼避雷器间隔、1个接地变间隔、1个站用变间隔。整站采用工厂预制式模块化变电站结构。 3 适用范围 3.1本说明书适用于35kV级油浸式变压器。 3.2 产品型号说明 S F S Z 9 - □/ □ 高压绕组电压等级（kV） 额定容量(kV A) 性能水平代号 调压方式：有表示有载调压，无表示是无励磁调压 绕组数：有表示三绕组，无表示双绕组
变压器吊装方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
徽商银行总部基地建设项目电力设备采购及安装工程 变 压 器 吊 装 方 案 安徽鼎信建设发展有限公司 二〇一七年十一月十日
目录
徽商银行总部基地建设项目1#配电室变压器吊装方案 一、工程概述： 徽商银行总部基地的塔楼1#配电室位于塔楼22层(避难层)东北角，层高约90多米，配电房设计2台容量1600KVA和1台1000KVA变压器，1600KVA变压器技术参数为： 型号： SCB10-1600 外形尺寸：长X宽X高（带罩 2200X1600X2400） 单件重： 3900 KG （不含外壳重量） 变压器尺寸图 二、吊装进口选择及施工准备 由于原定的吊装开口被相关单位封闭，经研究并与总包相关领导协调，拟定从施工电梯南侧与构造柱间开口处进入，利用现有总包单位的施工平臂吊车实施对变压器的吊装，具体如下： 1、利用15层施工电梯井南侧（靠结构柱侧）静高米，宽米。 2、变压器进入方式，吊车垂直起吊，变压器侧向进入。 3、施工准备 变压器专用吊具一副 构造柱接钩用吊耳一副（见附图1） 5吨手拉葫芦两只 1吨单链条葫芦一只
8吨卸卡两只 4吨卸卡若干 12#钢丝绳（八股头）数条（长度根据要求） 绳索100米（拉缆风绳用） 变压器滑动托架一副（变压器在平台平移用） M16膨胀螺栓六套 其他工具根据需要配置。 4、附图一（吊耳示意图） 俯视图剖面图一 剖面图二 三、吊装方法 1、南侧施工电梯停运，轿厢停放在零米。 2、22层施工临时防护改造，使之能确保有宽约2米的开口保证变压器顺利进入。 3、在楼层边环梁的内侧用膨胀螺栓固定一副临时接钩用起吊吊耳，膨胀螺栓选M16，吊耳固定板厚度选用σ=16毫米，吊板选用σ=16毫米。（见附图二） 4、将变压器运至平臂吊车半径范围内，打开变压器罩壳顶部，将制作的专用吊具固定在变压器一端，另一端用钢丝绳栓固，便于葫芦调整。 5有专用吊具端用五吨葫芦吊挂，大钩与变压器上部距离控制在米，钢丝绳与葫芦的夹角不大于60度。
审批
变压器安装施工方案 一、概况 1、清水河220kV变电站新建工程最终上4台主变压器、本期上#2和#3主变压器、四台主变压器的构架、上跨线等本期一次完成。变压器采用山东泰开变压器有限公司的产品。变压器型号：SFSZ11-240000/220 2、施工执行技术标准 （1）《电力变压器》 （2）《油浸式电力变压器技术参数和要求》 （3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5）《电力设备预防性实验规程》DL/T 596－1996 （6）《电业安全工作规定》 （7）《电气装置安装工程施工及验收规范》 二、施工工序流程图（如下图示）
三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在0.01~0.03Mpa之间。 ⑵根据装箱清单检查所到的设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g。 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空。充氮运输的变
目录
1.编制目的、适用范围 本方案适用于本标段内主体结构施工期间垂直运输机械汽车吊的使用、日常管理及维护。 2.编制依据 (1)2013年9月签订的郑州公路运输枢纽客运北站新建工程“建设工程施工合同”（GF-1999-0201）。 (2)经郑州蓝图勘察设计技术咨询服务中心审查认可的郑州公路运输枢纽客运北站新建工程施工图纸、设计变更、业主主持召开的图纸会审记录。 (3)2013年10月通过审批的《郑州公路运输枢纽客运北站新建项目主体工程施工（二标段）施工组织设计》。 (4)2013年10月与汽车吊租赁单位签订的施工合同。 (5)与工程建设有关有效的国家、行业和地方法律、法规、规范、规程、标准、图集： 汽车式起重机租赁公司提供的出厂检测报告、产品说明书 《起重机钢丝绳保养、维护、安装、检验和报废》GB/T 5972-2009 《建设工程施工现场供用电安全规范》GB 50194-93 《施工现场临时用电安全技术规范(附条文说明)》JGJ 46-2005 《建筑施工安全检查标准》JGJ 59—2011 《建筑施工高处作业安全技术规范》JGJ 80—1991 《建筑机械使用安全技术规程》JGJ33-2012 3.工程概况 郑州公路运输枢纽客运北站（二标段）工程位于河南省郑州市郑花公路东、连霍高速公路南，功能为一级汽车客运站。本标段包括高架平台（二标段仅为地上部分）、维修一车间、维修二车间、柴油发电机房等单体建筑及辅助配套设施。 本标段总建筑面积㎡，其中二标段高架平台框架结构建筑面积㎡，地上1层(地下1层为一标段），建筑最高点米。维修一车间地上1层，建筑面积㎡，建筑高度米。维修二车间框架结构，地上3层，建筑面积㎡，建筑高度17米。柴油发电机房框架结构，地上1层，建筑面积㎡，建筑高度。本工程设计使用年限为50年，抗震设防烈度7度。建筑防
1 编制依据 1.1、中冶南方设计院设计图纸、技术资料。 1.2、业主相关的企业标准及管理制度。 1.3、中冶冶相关工程施工、安全生产、质量管理等文件。 1.4、适用技术标准及验收规范。 GB50397—2007 冶金电气设备工程安装验收规范。 GB50168—2006 电气装置安装工程电缆线路施工及验收规范。 GB50150—2006 电气装置安装工程电气交接试验标准。 JGJ55-99 建筑施工安全检查标准。 JGJ46-2005 建筑现场临时用电安全技术规范。 GB50194-93 建设工程施工现场供用电安全规范。 2 工程概况 LF炉变压器安装于炼钢主厂房内JK跨16~17线LF炉总控楼8.4m平台变压器室内，变压器容量为45000KVA，器身重37.7吨，油重19.3吨，油箱总重7.4吨，附件5.1吨，总重69.5吨。 3 施工准备 3.1施工主要机具
3.2人员安排 管理人员：3人起重工：3人安装电工：5人 调试电工：3人电焊工：3人壮工：5人 3.3施工技术准备： 1)遵循项目经理部“力创精品、服务永远”的宗旨，技术人员从施 工准备的图纸自审、会审到施工方案编制、技术交底均要严谨、仔细。对现场作业人员进行书面技术、安全交底，根据施工内容
带领相关施工人员对现场仔细勘查和熟悉四钢轧对此工程各项规章制度，掌握相关的技术要领。 2)开工前，及时办理相关手续，如方案的报审、动用电火焊申请等。 4 主要施工方法及技术要求： 4.1 设备开箱检查 由马钢四钢轧项目部牵头，对变压器进场开箱检查，由业主、项目部管理人员、施工人员共同组成检查队伍，对变压器开箱资料及器身进行检查，检查变压器外形有无变形，破损，油漆是否有脱落现象，变压器是否密封完好，检查瓷瓶是否有破损，是否有漏油现象。 检查装箱清单，查看附件及材料是否有遗漏，检查变压器型号与参数是否与设计相符。 4.2 LF炉变压器本体吊装与就位 LF炉用变压器采用加料跨500/100t 行车进行吊装。LF炉变压器进现场后由汽车将其拖至JK跨16~17线边缘，用500/100t 行车副钩将变压器吊起送至变压器楼8.4m吊装平台铺设的轨道位置，吊起高度高于轨道500~600mm,缓慢回落通过至变压器轨道。利用轨道端头的牵引环固定2台10t手拉葫芦，利用手拉葫芦及钢丝绳慢慢将变压器牵引至安装位置。 500/100T行车副钩有8根钢丝绳，每根钢丝绳粗 注意： （1）吊卸牵引作业时，应安排电工在起重工的指挥下进行，作业过程中应有防治变压器倾翻的措施。

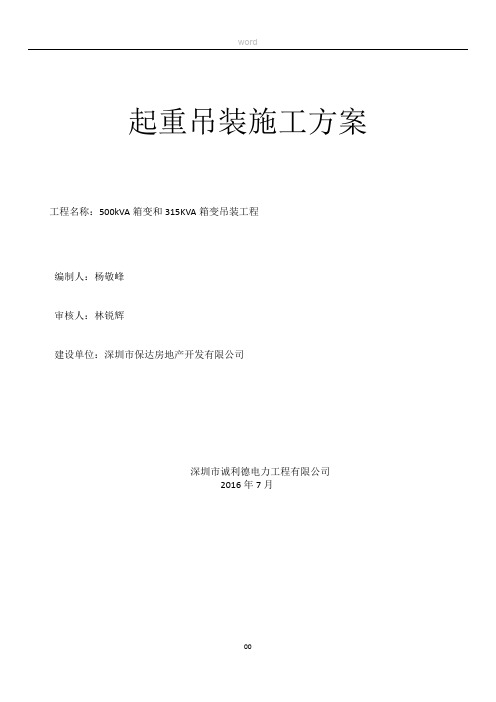

起重吊装施工方案工程名称：500kVA箱变和315KVA箱变吊装工程编制人：杨敬峰 审核人：林锐辉 建设单位：深圳市保达房地产开发有限公司 深圳市诚利德电力工程有限公司 2016年7月
