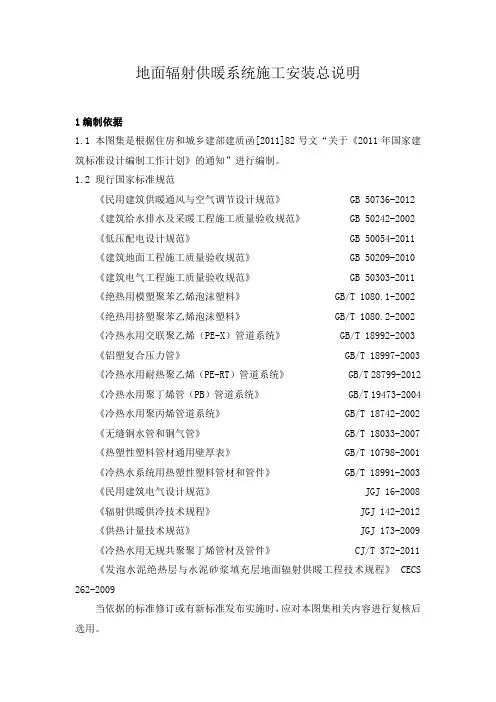

地面辐射供暖系统施工安装总说明
1编制依据
1.1 本图集是根据住房和城乡建部建质函[2011]82号文“关于《2011年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 现行国家标准规范
《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012 《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002 《低压配电设计规范》 GB 50054-2011 《建筑地面工程施工质量验收规范》 GB 50209-2010 《建筑电气工程施工质量验收规范》 GB 50303-2011 《绝热用模塑聚苯乙烯泡沫塑料》 GB/T 1080.1-2002 《绝热用挤塑聚苯乙烯泡沫塑料》 GB/T 1080.2-2002 《冷热水用交联聚乙烯（PE-X）管道系统》 GB/T 18992-2003 《铝塑复合压力管》 GB/T 18997-2003 《冷热水用耐热聚乙烯（PE-RT）管道系统》 GB/T 28799-2012 《冷热水用聚丁烯管（PB）管道系统》 GB/T 19473-2004 《冷热水用聚丙烯管道系统》 GB/T 18742-2002 《无缝铜水管和铜气管》 GB/T 18033-2007 《热塑性塑料管材通用壁厚表》 GB/T 10798-2001 《冷热水系统用热塑性塑料管材和管件》 GB/T 18991-2003 《民用建筑电气设计规范》 JGJ 16-2008 《辐射供暖供冷技术规程》 JGJ 142-2012 《供热计量技术规范》 JGJ 173-2009 《冷热水用无规共聚聚丁烯管材及管件》 CJ/T 372-2011 《发泡水泥绝热层与水泥砂浆填充层地面辐射供暖工程技术规程》 CECS 262-2009
当依据的标准修订或有新标准发布实施时，应对本图集相关内容进行复核后选用。
2 使用范围
本图集适用于新建民用建筑中以低温热水为热媒或以加热电缆为加热元件的地面辐射供暖系统的设计与施工。改建和扩建的民用建筑可参照执行。
3 编制内容
本图集主要包含四部分内容：混凝土填充式热水地面辐射供暖系统的施工安装、预制沟槽保温板热水地面辐射供暖系统施工安装、预制轻薄供暖板热水地面辐射供暖系统施工安装、加热电缆地面辐射供暖系统施工安装。
4 设计要求
4.1 一般规定
4.1.1 热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃，供回水温差不宜大于10℃且不宜小于5℃.民用建筑供水温度宜采用35℃～45℃。
4.1.2采用加热电缆地面辐射供暖方式时，应符合以下规定：
（1）当敷设间距等于50mm，且加热电缆连续供暖时，加热电缆的线功率不宜大于17～20w/m；当铺设间距大于50mm时，加热电缆线功率不宜大于20w/m。
（2）当面层采用带龙骨的架空木地板时，应采取散热措施，加热电缆的线功率不应大于10w/m，并且功率密度不宜大于80w/m2。
4.1.3地面辐射供暖时，地表面平均温度宜符合《辐射供暖供冷技术规程》JGJ 142-2012的规定。
4.1.4采用地面辐射供暖时，房间内的生活给水等其他水管，以及敷设在地面内的其他电气系统管线，不应与地面加热部件在同一构造层内敷设。
4.2辐射地面构造及面层
4.2.1辐射地面构造应根据设置位置和采用的类型，选择构造层的组成。
4.2.2当地面荷载大于供暖地面的承载能力时，应会同土建设计人员采取加固措施。
4.2.3地面辐射供暖宜采用热阻小于0.05m2﹒k/w的材料做装饰面层。
4.2.4混凝土填充式供暖地面宜采用瓷砖或石材等热阻较小的面层，不适宜采用架空木地板面层；采用加热电缆地面供暖时，地面不适宜铺设地毯。
4.2.5预制沟槽保温板、预制轻薄供暖板面层宜为直接铺设木地板的干法施工；
不适合采用木地板的场合，可采用瓷砖或石材面层的湿法施工。
4.3水系统设计
4.3.1户内系统的热媒温度、压力或资用压差等参数与热源不匹配时，应根据需要采用设置换热器或混水装置等措施。采用集中供暖系统，当外网的热媒温度高于60℃时，宜在楼栋的供暖热力入口前设置换热器或混水装置。
4.3.2壁挂炉辐射供暖系统宜采用四通阀和耦合罐等混水装置，并宜采用室内温控、循环水泵及壁挂炉联动的整体控制方式。
4.3.3热水地面辐射供暖系统室温控制，宜根据辐射供暖方式确定，可采用分环路控制和总体控制两种方式。混凝土填充式热水地面辐射供暖可采用总体控制，预制沟槽保温板热水地面辐射供暖、预制轻薄供暖板热水地面辐射供暖可采用分环路控制。自动控制阀宜采用电热式控制阀，也可采用自力式温控阀和电动阀。
4.4温控器设置
4.4.1温控器的控制器设置高度宜距地面1.4m，或与照明开关在同一水平线上，温控盒预埋应用86系列底盒。
4.4.2加热电缆温控器设置参照加热电缆辐射供暖系统说明。
5 材料选择
5.1 加热管与分、集水器。
5.1.1热水地暖加热管可用交联聚乙烯（PE-X）管、耐热聚乙烯（PE-RT）管、铝塑复合管、聚丁烯（PB）管、铜管等，具体由设计根据系统工作温度、系统工作压力、使用寿命和连接方式等因素选择符合国家现行相关标准的产品。
5.1.2加热管壁厚应按系统实际工作条件按系列（S）确定，并符合《辐射供暖供冷技术规程》JGJ 142-2012附录C的要求。
5.1.3铜和不锈钢分水器、集水器应符合相关国家标准的规定。塑料分水器、集水器应根据厂家样本选用。
5.2绝热层材料
5.2.1模塑、挤塑聚苯乙烯泡沫塑料和发泡水泥等绝热层，应根据其类型、导热系数、密度、规格、厚度及热阻值等技术参数，按国家现行相关标准选用。
5.2.2发泡水泥绝热层水泥宜用硅酸盐水泥、普通硅酸盐水泥、复合硅酸盐水泥等。
6施工
6.1一般规定
6.1.1地面应平整、干燥、无杂物、无积灰；铺设泡沫模塑料类绝热层、预制沟槽保温板、预制轻薄供暖板机器填充板的地面平整度的允许偏差为5mm。
6.1.2每个加热管分支环路埋设部分不应有连接件。
6.1.3地温型温控器的传感器不应被家具、地毯等覆盖或遮挡，宜布置在人员经常停留的位置，且在加热部件之间。传感器探头用直径16mm，长度不小于300mm 铜套管保护，距墙面应大于500mm。
6.1.4施工结束后应绘制竣工图，并应准确标注加热部件敷设位置及地温传感器埋设地点。
6.2地面绝热层的铺设
6.2.1供暖现场混凝土填充式地面供暖的绝热层厚度的选择及施工质量要求详见泡沫塑料绝热层与发泡水泥绝热层做法。
6.2.2预制沟槽保温板、预制轻薄供暖板地面供暖的绝热层总厚度及施工要求应满足模塑聚苯乙烯泡沫塑料绝热层及发泡水泥绝热层做法。
6.2.3所有进场绝热层材料应按国家的相关标准检验合格，并应出具有效期内的证明文件或检测报告。
6.2.4所有进场绝热层材料均应为难燃或不燃，并具有足够的承载能力，其材料主要技术指标应符合现行国家及行业标准。
6.3分水器、集水器与加热管的安装
6.3.1分水器、集水器水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
6.3.3加热管应按照设计图纸标定的管间距和走向辐射。加热管安装间断或完毕时，敞口处应随时封堵。
6.3.4每个环路加热管总长度与设计图纸误差不应大于8%。
6.3.5加热管或预制轻薄供暖板的输配管穿墙时应设硬质套管。
6.3.6加热盘管储运安装应避免接触油污、阳关直射；加热管敷设完成后应及时回填。
6.4水压试验
6.4.1加热管敷设完成，经检查符合设计要求后，应进行水压试验，并符合下列规定：
（1）水压试验应在系统冲洗之后进行。系统冲洗应对分水器、集水器以外主供、回水管道进行冲洗，冲洗合格后再进行室内供暖系统的冲洗；
（2）水压试验应以每组分水器、集水器为单位，逐回路进行；
（3）冬季进行水压试验时，在有冻结可能的情况下，应采取可靠的防冻措施。
6.4.2水压试验压力应为工作压力的1.5倍，且不应小于0.6MPa。在试验压力下，稳压1h，其压力降不应大于0.05MPa，且不渗不漏。
6.5卫生间施工
6.5.1卫生间应做两层隔离层。
6.5.2卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业做防水。加热管穿止水墙处应采取隔离措施。止水墙做法详见本图集第19页。
7 试运行、调试及竣工验收
7.1质量验收
7.1.1系统应按《辐射供暖供冷技术规程》JGJ 142-2012进行检查和分阶段验收，并填写工程质量检验表。
7.1.2温控及计量装置、分水器、集水器及其连接件等安装后应有成品保护措施。
7.1.3伸缩缝位置和电缆出壁面位置的套管应有固定措施。
7.2试运行与调试
7.2.1系统未经调试，严禁运行使用。
7.2.2初始供暖时，水温变化应平缓。供暖时供水温度应控制在高于室内空气温度10℃左右，且不应高于32℃，并应连续运行48h；以后每隔24h水温升高3℃，直至达到设计供水温度，并保持该温度运行不少于24h；在设计供水温度下应对每组分水器、集水器连接的加热管逐路进行调节，直至达到设计要求。
7.2.3系统调试完成后，宜对系统下列性能参数进行检测：
（1）地表面温度满足《辐射供暖供冷技术规程》的要求；
（2）室内空气温度满足设计要求，宜以房间中央离地0.75m高处的空气温度处的空气温度作为评价依据；
（3）热水系统进出口温度及温差满足设计要求。
7.2.4加热电缆试运行、调试及竣工验收参照加热电缆辐射供暖系统说明。
8 系统运行与维护
8.1系统首次运行注水前，应充分排气。每年首次运行时，需确保户外户内阀门开启到位，过滤器无堵塞，立管供回水放气通畅，加热管内无气塞。
8.2加热管在非采暖或非供冷季应进行满水保护。在有冻结可能的地区，应排水、泄压。
8.3每年采暖期使用前，应检查温控器及电路系统是否正常。
8.4安装有辐射供暖系统的地表面上应有明显的标识，不得进行打洞、钉凿、撞击、高温作业等工作。
8.5加热电缆系统运行与维护参照加热电缆辐射供暖系统说明。
圣通地板采暖系统技术参数： 1）地板采暖结构层厚度：公用建筑≧90mm，住宅≧70mm（不含地面层入找平层厚度） 2）采暖系统完全温度范围：-70℃～110℃，导热系数：0.3～0.45W/m.k 3）供圆水温差8℃～15℃；流量0.02L/S～0.04L/S 4）工作压力≦10.MPa;爆破压力：60Kg/cm2 5）地面层承载≦2000Kg/m2，若大于此数值应采取相关措施。 6）在热水进入管道前（分水器处），应过滤网以防异物混入。 7）地面散热与地板材质，管间距，供回水温度等因素有关，按目前的常规做法，保温材料为：20—30mm厚的复合聚苯板，隔热材料为锡箔纸。 8）PE-X管弯曲半径≧8倍管直径，管间距100-350mm，管回路以80—100mm为宜。 用途： 1）热水、供暖用 公寓、住宅、饭店、学校、体育馆、商业区、医院、太阳能住宅、浴池、温泉、室内游泳场、热交换器线圈等 2）饮用水用 3）工业用 4）农业、畜牧业用 温室、花园、养鱼场院、猪圈、养鸡场 5）融雪用公路、运动场、车库、机场等 安装及应用： 1、在基础混凝土上用耐腐蚀性防水纸布、PVC、PE或防水灰浆处理。这时塑料防水纸布等如有折叠这处需要完全贴紧以不使水分进入，并且由于湿气从墙壁进入，需要铺到从地板到墙壁10cm高处。 2、地板隔热材料的施工 为了防止从下方渗入湿气，提高热炕供暖管的热传递效率，隔热材料最好使用厚度50mm以上的保温板（比重0.03）。（也可使用效果最好的其它保温材料） 3、用于支持的基础灰浆的施工 起支持作用的基础灰浆支铺设热炕暖管时起支撑作用，灰浆的混和比为水泥：沙=1：3，方式时要尽可能保持水平，需要彻底养护。 4、分水器的安装 1）使用分水器进行各房间的温水分配，装在分水器上的阀门管套最好在距离地板30cm以上，水平安装。 2）安装分水器时要把供水阀门放在前面，回水阀门放在后面。 3）最好安装温度计以了解温水的温度。 4）把空气阀安装在分水器时可综合处理各房间管路内的空气。 5、弯曲路线的面管方法 1）对圣通牌热炕管实施弯曲布置时不需强行循环温水或加热，只需两手宽握管子，轻轻弯
低温热水地面辐射采暖设计方案第1章低温热水地面辐射采暖简介 低温地面辐射供暖（简称“地暖”）作为一种先进科学的采暖方式是不容置疑的，是目前世界公认的最优良的一种供暖方式。 地暖的历史 低温地面辐射供暖并不神秘，早在公元前 1300 年，土耳其王族的宫殿中就有了地面辐射供暖的雏形，公元前 80 年著名的古罗马浴室及我国北京的故宫中，地面辐射供暖以“火地”的形式出现，我国北方地区沿用至今的火炕也是应用了地面辐射供暖的原理。 低温热水地板辐射采暖是九十年代在国内兴起的采暖技术，它通过精确的设计，使科学分布于地面层下的热水管先均匀加热整个地面，根据热量向上传递的规 1
律，由下往上进行热辐射，在室内形成从脚至头部逐渐递减的温度梯度，给人以脚暖头凉的舒适感，符合人体足部生理特点和我国传统医学“温足凉顶”的健身理论。 低温热水地板辐射采暖采用低于60℃低温水作为热媒，节能效果明显。一般设计地表温度只有24℃－26℃,且供热面积大，所以室内热量分布均匀，空气中水分蒸发慢，空气温度，使人感觉更加舒适。此外与散热器主要通过空气对流散热的方式相比，地板采暖室内空气平均流速小，能有效减少因空气急剧流动而引起的尘埃飞扬，以及明装散热设备和管道积尘面受热挥发的异味，减少室内空气污染；同时由于地板辐射采暖要安装聚苯乙稀保温层，从而明显地增强了楼板间的隔音、保温效果，使居室更为安静和舒适。 低温地面辐射采暖的优越性： 1、舒适健康。地面辐射采暖是人类目前最舒适的一种采暖方式，它没有了空调的干燥，暖气的冷热不均，实现了冬季在屋里享受太阳辐射同等的舒适效果。人体换 2
热量中有50%是通过辐射方式进行的。地采暖主要是通过地面辐射进行传递热量的。而且他辐射出来的远红外波长为8.97微米。是对人体健康有特殊作用的波长，被科学家称为“生命线”的波长范围。它可以迅速地被人体吸收，使微血管扩张，促进血液循环和新陈代谢，活化组织细胞，增强免疫力，对健康十分有益。 2、节省空间。不用在装修时为包管子而烦恼。 3、高效节能。系统运行所需要的热水介质只需要40-60度加热成本低（较80度暖气供热）。地暖的辐射方式又提高了热效率。同样的舒适程度室内温度低2℃左右。科学数据表明，室内设计温度每降低1℃节约燃料10%，节省燃气费用。 4、延长锅炉等的系统使用寿命，水在60度以下时是不结碱的。这样炉膛内不会因结碱而降低使用寿命。每年放水冲洗一下就可以了。管路使用无接头PE-RT塑料管金属件少阻氧性好，减少系统金属的氧化腐蚀，延长使用寿命。 3
一、工程概况 (2) 二、施工组织及劳动力配置 (2) 三、系统施工方案 (3) 1、施工准备 (3) 2、施工工艺流程 (4) 3、主要施工工艺 (4) 4、施工质量要求 (6) 5、调试 (7) 四、施工进度计划及保证措施 (7) 1、施工进度计划 (7) 2、保证措施 (7) 五、质量保证措施 (7) 六、成品保护措施 (8)
一、工程概况 1）工程概况 天津万达中心（万海园）住宅楼是万达集团在华北的一个豪宅样本项目，本项目住宅楼户内设有低温热水地板辐射采暖；地板采暖总面积约为10万平方米。 本工程采用集中供热水地板辐射采暖方式，管道采用PE-RT管，规格为de1620*2.3，管道间距根据图纸要求，间距根据功能房间分别为100mm、200mm、250mm、300mm，管道弯曲处弯曲半径不小于8d。分集水器为铜制产品，环路根据图纸设远程电动控制执行器，采用液晶控制面板调节采暖温度。地面铺设聚苯保温板，容重20kg/m3；聚苯板上铺设铝箔，主要作用为保温、隔热、防潮、隔声，并增强反射热量、为管材安装提供坐标。边角保温、护管、胶带等辅材严格按照图纸设计及施工工艺要求有序安装。 2）编制依据 地板采暖施工将严格按工程设计要求、国家相应的有关国家标准、规范、规程、规定执行。本工程主要依据的建设标准、规范： 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 《地面辐射供暖技术规程》 JGJ142-2004 《采暖工程》 05N1 《低温热水地板辐射供暖系统施工安装》 03K404 二、施工组织及劳动力配置 1.组织机构 项目经理 ↓ 生产副经理 ↓ ↓↓↓↓↓ 施工组长现场安全员现场材料员质检员技术员

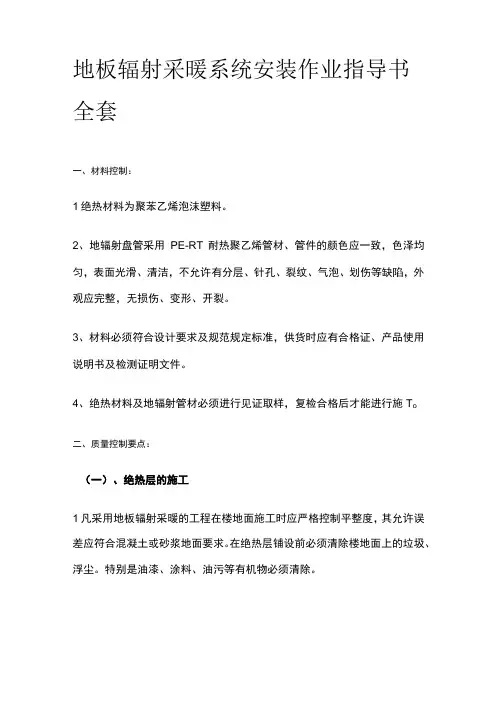

地板采暖冷、热水系统设计*安装 低温热水地板辐射采暖 施工规范
2017.08.10 地面辐射采暖施工安装规范一、地板采暖结构解剖图 二、设计参数
三、采暖施工安装 （一）工艺流程 施工前期准备→具备施工作业面→安装分集水器→铺设复合保温板 →安装膨胀缝、伸缩节、边角保温等→铺设反射膜→管路铺设 →管道冲洗→外观检验及打压试验→回填砼→二次试压→施工验 收、签单。 （二）安装
1、清理施工作业面：将地面凹凸处剔除找平，砂上杂物等清理干净保证地面平 整，墙、柱脚与地面呈90度直角。 2、安装分集水器：将分集水器水平安装于图纸指定位置，分水器于上集水器于 下，间距200mm。集水器中心距地面高度不小于300mm。 3、铺设复合保温板：按照施工图铺设复合保温板，并用铝箔胶带粘结为一整 体。 4、按要求安装膨胀缝、伸缩节、波纹套管、边角保温等材料。 5、铺设反射膜：反射膜铺贴在保温板上，并固定。 6、管路铺设：严格按照设计施工图纸铺设PE-X (PE-RT、PB)管，并用塑料 卡钉将管材固定于复合保温板及反射膜上。 7、对管道进行水压冲洗、吹扫等，保证管道内无异物。 8、检测打压：管路铺设完毕后，检验所安装完毕系统的外观完好进行水压试验， 压力不低于0.6Mpa。 9、地暖系统带压回填混凝土。 10、待混凝土凝固、养护周期（不小于50h）结束后进行二次打压试验， 并进行施工验收，交签单。 四、施工质量要求： 1.苯板与铝箔结合要求严密牢固，平面没有破损。
2.苯板铺设要平整，搭接要严密。 3.按设计图纸要求铺设管材，同一管路应尽是保持同一水平面上，（特殊要求除 外） 4.管路弯曲半径不小于5倍管外径。 5.用塑料卡钉将PE-RT (PE-X)管固定在铺设于聚苯板表面的铝箔层（复合保温 板层）上，直管段固定间距不应大于700mm，弯曲管段不应大于350mm。 6.水平安装分集水器，集水器其中心距地面距离不宜小于300mm。 7.PE-X (PE-RT、PB)管始末端出地面，与分水器连接的管段，要套柔性波纹 护管进行保护。 8.每一套分水器与PE-X (PE-RT、PB)管装配接牢后，应对每组管路逐一进行 水压冲洗，确保畅通。 9.填充豆石砼前，应对地暖系统进行水压试验，试验压力不能低于0.6Mpa,试压 合格后，填充C15以上砼，并于砼中掺入适量防龟裂剂。 10.填充层在浇捣和养护过程中，地暖系统内应始终保持不小于0.3Mpa的压力，养 护周期不小于50小时。 11.严禁地暖铺设作业与其它施工作业同时交叉进行，严禁填充层在浇捣和养护过 程中进入践踏，严禁在地暖地面上运行重荷载或放置高温物体。
第一章系统综述 低温热水地板辐射采暖系统概述 低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。其所需供暖热水温度一般不超过60℃。 低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点： 1、洁净、卫生、舒适 地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。 2、高效、节能、运行费用低 地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。维修简便，仅需定期清洗过滤器的过滤网。可方便地在分水器前安装计量表，易实现分户计量。 3、地暖有较好的蓄热性 由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。 4、不占室内面积易装修 低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。 5、使用寿命长 昊龙PEX管用于低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。 第二章节系统主要材料 我公司将负责地暖系统的设计、材料供应、施工安装，系统调试、以及售后服务等（不包括地面混凝土的施工）。 材料明细 1．高效隔热保温层：
自熄型：高容重聚苯乙烯保温板，厚度20mm，容重不小于20kg/m3，导热系数≤0.0５w/m ?k,氧指数≤30,压缩强度≥100kPa。 2．真空镀铝箔 3．PE-X管材 技术指标：符合德国工业标准DIN16892／3－97或Q/HL01-2000要求。 4．焊接钢丝网： 技术性能：型号为KSD701规格的钢丝，直径Ф0.8mm，网眼幅宽为200*200mm，用与塑料管固定。也可以根据用户需求采用其他规格。 5．分集水器： 作用：连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。 技术特点：国内订货，铜制品，主管直径为Ф20—32mm。 1．其他辅助材料： 塑料扎带：采用PVC材料，拉伸力50kg/cm2。其作用使PE-X管固定。 膨胀缝：自熄型高容量聚苯乙烯板，其作用为地面受热膨胀时预留的空间。 伸缩套管：PE-X管穿过膨胀缝处设置的一种波纹套管或PVC管。 护管：为保护和排列暴露于地面以上与分水器连接部分的加热盘管在回填混凝土时不受损伤而设置的一种保护管，材质为PVC管。 管卡：不用钢网时用于固定地暖管的塑料卡。 厌氧胶：用于粘合密封分水器各组件之间连接的一种胶。 第三章施工组织计划 在低温热水地辐射供暖系统设计与施工过程中，我公司将始终坚持以质量为中心，在满足甲方提出的安全性、舒适性、可靠性、先进性及经济性等要求的前提下，如期完成任务。 以下分别从工程的组织、施工、工艺、质量、工期等几方面阐述此工程方案设计。 一、施工组织方案
采暖系统安装施工方案及工艺方法 一、施工工艺 安装准备→制加工→干管安装→管道试压→立管安装→支管安装→系统试压→管道防腐保温。 二、施工方法 1、热镀锌钢管安装 （1）材料要求 室外采暖管采用热镀锌钢管，丝扣或法兰连接焊接部位做防腐处理。 在购进管材和管件时，应具有质量合格证和明显标志的产品规格及生产厂名称。 用于采暖系统的镀锌钢管的管材及管件，一定要有卫生检验部门的检验报告或认证文件。 （2）管道预制加工 按设计图纸要求画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做标记，按标记分段量出实际安装的准确尺寸，记录在草图上，按草图测量的尺寸进行管段预制加工。 镀锌钢管切管应采用金属锯，套丝应采用自动套丝机，压槽应采用专用滚槽机，弯管应采用弯管机冷弯。 （3）管道安装顺序 一般先地下后地上，先大管后小管，先立管后支管。 （4）埋地管道安装 埋地管道的敷设，应在未经扰动的原土或在土建回填土夯实后重新开挖，严禁在回填土之前或未经夯实的土层中铺设。埋地管道安装应注意的问题： ①埋地近户管穿外墙处，孔洞高度一般管顶以上的净高不宜小于100mm。 ②埋地干管的铺设应有0.002～0.005的坡度坡向室外泄水装置。 ③埋地镀锌钢管的管件，应做外防腐处理。当设计无具体要求时可刷环氧树脂类油漆或按热沥青三油二布做法处理。 ④给水引入管与排水排出管的水平间距不得小于1m。室内埋地给水干管与排水管道平行敷设时，两管间最小水平间净距不得小于500mm。
（5）立管安装 立管安装前，应先清除立管甩头处阀门或连接件的临时封堵物、污物和泥砂等。 立管管明装部位应远离热源，无遮挡或隔热或隔热措施的立管与热源的距离不得小于400mm，不能满足此要求时应采取隔热措施。 布置在管井中的立管，应在立管上引出支管的三通配件处设固定支承点。 排水立管的始端应安装可拆卸的连接件（活接头）。 安装立管时，应及时将立管卡牢，以防止立管位移，或受外力作用而产生弯曲及变形。 敷设在管井内的管道，管道表面与周围墙面的的净距不宜小于50mm。 （6）管道试压 管道安装完毕应进行强度和严密性试验，试压分阶段性试压和系统试压。 室内给水管道试验压力必须符合设计要求。当设计未注明时，管道系统试验压力为工作压力的1.5倍，但不小于0.6Mpa. 水压试验合格后应将管内水排除干净，排出时应将排气阀打开，补充管内排水所造成的真空。 （7）给水系统通水及冲洗试验 给水管道系统在交付使用前必须进行通水及冲洗试验，并做好记录。 （8）保温 给水管道采用10mm厚橡塑管保温。 2、管道支架安装 （1）管道支、吊架的间距及做法应参见技术规格说明书及有关规范和标准图集，且需根据现场实际情况设置支架； 最大管道支架间距 递给设备承受，如连接设备水泵等须提供附加支架，以防设备过度受力。 （3）水平安装的管道支吊架一般应设置在建筑物的钢筋混凝土梁上；垂直
低温热水地板辐射采暖系统的综合简述 发表时间：2017-12-29T15:14:29.907Z 来源：《防护工程》2017年第22期作者：宋楠 [导读] 随着人们经济生活水平的日益提高，特别是住房市场化的改革，建筑业已成为国民经济发展的主要增长点。 大连建中机电工程有限公司辽宁大连 116031 摘要：随着人们经济生活水平的日益提高，特别是住房市场化的改革，建筑业已成为国民经济发展的主要增长点，并且在功能性和舒适性方面有了很大进步。于是，在供暖方面也出现了各种新型方式，地板辐射采暖就是其中的一种方式。 关键词：地板辐射采暖；低温热水；设计；施工 前言 与散热器主要通过空气对流的急剧流动而引起的尘埃飞扬，以及明装散热设备和管道积尘面的挥发异味，减少室内空气污染。由于低温热水地板辐射采暖的材料主要为塑料管材，并且敷设于地板层内，不易损害，从而达到较长的使用寿命。 利用低温热水地板辐射采暖向室内供暖时，热量主要以辐射方式传送。因此，室内设计温度的降低，意味着室内采暖热负荷的降低，亦即节省了采暖能耗、节约了能源。 而低温热水辐射采暖体系热源选择范围宽广，锅炉房集中供暖、燃气炉单独供暖均可做为该系统的热源。由于安装了分、集水器，用户可以根据不同的需要来调节室内的温度，适宜不同居住环境之要求，提高人们的生活质量。 1材料的选择 1.1加热盘管的选择 应根据系统热媒的温度，使用条件等级，设计工作压力，系统的水质要求，以及管材的物理力学性能等因素选择．而在现实施工过程中应用最广泛的是：交联聚乙烯(PE-X)管材，20mm*1。9mm。聚乙烯管（PE-X）通常分为：PE-Xa管为过氧化物交联聚乙烯管。PE-Xb 管为硅烷交联聚乙烯管；PE-Xc管为电子束辐射交联，此管质量纯度高，交联均匀，是地暖管上品； 0。6MPa压力下长期使用，寿命可达五十年。交联聚乙烯（PE-X）管适合用于低温地板辐射系统，其耐压强度为0。8MPa。 1.2分水器的选择 分水器的安装应为紫铜或黄铜；供回水均设排气阀：供水前端应设“Y”型过滤器；供水分水管各支管均应设阀门，以调节水量的大小。绝热板材的选择宜用高密度聚乙烯苯板（聚乙烯泡沫塑料）。 各材料的选择必须有出厂合格证及有关部门的检验报告。 2施工过程中的注意事项 细石混凝土标号应以设计为准，当无设计要求时应≥C15；细石混凝土厚度应以设计为准，当无设计要求时应≥50mm。卫生间除外，卫生间细石砼厚度应为40-50mm，低于其它房间10-20mm；卫生间必须做防水层。 2.1盘管铺设要求 铺设过程中应注意的事项：1。应用过程中往往不以固定间距为准，因为图纸说明与图纸设计往往难免存在出入，所以应以图纸上的管子的根数及盘法为准。2。管道铺设整体要求均匀。3。管道与墙应保持100mm间距。4。阳台往往应甲方的需要作为冷藏室，而不铺设管道。5。卫生间下水管道处一般不做铺管要求。6。卧室衣柜下往往也不做铺管要求． 2.2施工技术要点 准备工作：1）铺管之前，结构层必须清理干净，特别是墙角的地方，以免影响铺管或损坏盘管。2）卫生间必须设防水层，且必须做闭水试验。〈详见后〉3）铝箔搭接宽度大于等于20mm，且用胶带粘牢。4）钢丝网搭接处应做固定措施。 a、盘管铺设 1）盘管应固定牢实；2）下部设网丝网片的，应用扎带直接把盘管的尺寸固定在钢丝网上；3）下部设苯板的，应用“U型”倒钩卡直接固定在苯板上；4）盘管埋地部分不允许有接头〈强制性要求〉；5）分水器下端盘管必须加柔性套管；6）打填充层前盘管必须做水压测试，水压测试必须经监理人员验收后方可进行下道工序〈详见后〉；7）分水器安装高度供回水中心450mm或500mm。 b、打填充层 1）现浇过程中盘管及钢丝网不允许有翘起现象，以免影响盘管上保护层的厚度；2）盘管上决不允许出现直接拉车现象，必须加盖模板，以免损坏盘管。3）内墙四周必须设20mm的膨胀缝，用苯板填实；4）面积大于等于30平方米的房间，应该根据需要，一般小于等于6m设膨胀缝，膨胀缝加20mm的苯板填实；5）现浇时，卫生间低于其它房间20mm，且应向地漏找大于等于2%的坡度；6）施工过程中，盘管必须带压，带表压力大于等于0。6MPa，带表作用是观察盘管是否破损；7）资料中往往提到为防止填充层出现裂纹，在混凝土中加入防裂剂。而在施工中往往不做要求。 c、养护 1)裂纹处理：一般情况下，填充层很难出现无裂纹现象，最有效最直接的办法就是在填充层刚能站住脚的情况下再用木具将裂纹刷去〈两次以上效果更好〉；2)填充层养护周期不应小于48h〈常温时〉；3)养护过程中必须带压，大于等于0。6MPa。 3卫生间防水常用施工方案 方案1：聚氨脂两道 施工：a清理清洗砼面；b聚氨脂一道；c聚氨脂二道。 方案2：SBS〈改性沥青防水卷材〉 施工：a清理清洗砼面；b刷冷子油一层；c用火焰加热器铺贴SBS。 施工要点：卫生间四周上翻高度150-200mm；卷材搭接宽度大于等于100mm；单层SBS厚度应大于等于3mm；火焰加热器加热卷材应均匀；不得过分加热或烧穿卷材；卷材下不应出现空鼓现象；卷材应尽量减少接头；必须做闭水试验。
暖气系统安装施工规和流程 一、总则 1、为了加强工程质量管理，保证户式供暖工程施工质量，制定本规。 2、本规运用与户式供暖工程的施工和验收。 3、本规各个地现行国家标准《建筑给排水及采暖工程施工质量验收规》GB50242—2002配套 使用。 4、户式供暖工程施工质量的验收除应执行本规规定外，应符合国家现行有关规的规定。 5、本规作为安装事故处理的判断依据。 二、术语 1、户式独立供暖系统 通过锅炉、散热片、管道及辅助配件，按照用户的生活对热量的需要，有组织地输送到有热量需求空间的网络。 2、生活冷热水系统 通过管道及辅助设备，按照建筑物和用户的生活需要，有组织地将冷热水输送到用水地点的网络。 3、实验压力 管道、容器或设备进行耐压强度和气密性实验规定所达到的压力。 4、额定工作压力 指锅炉设备及压力容器出厂时所标志的最高允许工作压力。 5、安全附件 为保证锅炉设备及压力容器安全运行而必须设置的附属仪表，阀门及控制装置。 三、基本规定 1、质量管理 1.1户式供暖工程施工除应符合本规规定外，还应按照业主，暖通设计师签字确认的设计图纸， 合同约定的容和相关技术标准的规定进行。施工图纸的修改必须有暖通设计师出具的工程变更单，并有业主签字确认。 1.2工程施工前，暖通设计师须向业主要求以下资料：装修施工许可证，房屋原始水电图，房 屋基准水平线，并向现场施工负责人认真交底。 2、材料设备管理
2.1户式供暖工程所使用的主要材料、成品、半成品、配件等，进场时应经甲方或甲方代表对 品种、规格、外观、数量等进行检验。 2.2主要器具及设备必须有安装使用说明书，包装应完好，在保管、运输及施工过程中，应采 取有效措施防止损坏。 3、施工过程质量控制 3.1户式供暖工程各道施工工序必须进行检验，并形成记录。 3.2隐蔽工程应在隐蔽前经验收合格后才能隐蔽，并形成记录。 3.3卫生间有管道穿过时，应采取防水措施，用防水砂浆堵实洞口（由甲方负责）。 3.4各种承压管道系统和设备应做水压测试，压力围必须达到工作压力1.5—2.5倍。 四、施工流程 1．散热器系统 1.1定位。 1.2主管开槽。 1.3主管安装。 1.4管路试压。 1.5管路敷埋。 1.6散热器、主机安装。 1.7系统调试。 1.8交付使用。 2．地暖系统 2.1定位。 2.2主管、分水箱、控制线路开槽、开孔。 2.3主管、控制线管/盒铺设，分水箱安装、分水器安装。 2.4主管试压。 2.5管路敷埋。 2.6地暖盘管铺设。 2.7地暖盘管试压。 2.8主机设备,控制器安装。 2.9系统调试。 2.10交付使用。
采暖系统安装方案 本工程新建纤维转盘滤池间设置采暖系统，采用柱翼645型铸铁暖气片。 ⑴散热器安装 ①散热器组对 将散热器内部污物清除干净，用钢丝刷刷净对口表面及对丝内外的铁锈，正扣朝上，依次码放。 组对时摆好第一片，拧上对丝一扣，套上耐热橡胶垫，将第二片反口对准对丝，找正后扶住炉片，将对丝钥匙插入对丝内径，同时缓缓均匀拧紧，照此逐片组对至所需的片数为止。 根据散热器的片数和长度，选择圆钢直径和加工尺寸（一般为φ8～φ10），切断后进行调直，两端收头套好丝扣，除锈后刷好防锈漆待用。 20片及以上的散热器需加外拉条，从散热器上下两端外柱内穿入4根拉条，找直找正后用扳手均匀拧紧，丝扣外露不得超过1个螺母厚度为宜。 ②散热器单组试压 将散热器抬到试压台上，用管钳上好临时炉堵和补芯及放气门，连接试压泵。 试压时打开进水阀门，向散热器内注水，同时打开放气门排净空气，待水满后关闭放气门。 试验压力无设计要求时为工作压力的1.5倍，加压到试验压力值，关闭进水阀门，持续2～3min，观察每个接口，不渗不漏为合格。 试验合格后打开泄水阀门，拆吊临时堵头和补芯，泄净水后运到集中地点。 ③支、托架安装 a.柱形带腿散热器固定卡安装 15片以下的双数片散热器的固定卡位置为从地面到散热器总高的3/4处水平线与散热器中心线的交点，单数片向一侧错过半片厚度。16片以上者应设2个固定卡，高度仍为3/4的水平线处，从散热器两端各进去4～6片的地方栽入。 b.挂装柱形散热器 托钩高度按设计要求从散热器的距地高度上返45mm划水平线，托钩水平位置采用划线尺来确定，划线尺横担上刻有散热器的刻度，划出托钩安装位置的中心线。挂装散热器的固定卡高度从托钩中心上返散热器总高的3/4划水平线，其位置与安装数量与带腿片相同。 用錾子或冲击钻在墙上按划出的位置打孔洞，固定卡孔洞的深度不少于80mm，托钩孔
关于低温热水地板辐射采暖系统安装的管理 规定 各分公司、部门、项目部： 为了更好地规范公司范围内低温热水地板辐射采暖系统安装从分包队伍选择招标、材料统购乃至施工中技术、质量管理，根据中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242—20xx、中华人民共和国行业标准《地面辐射供暖技术规程》JGJ142—20xx，并结合我公司实际情况，特作出如下规定。 一、低温热水地面辐射采暖系统设计 1.1施工图设计单位应具有相应的设计资质。工程设计文件经批准后方可施工，修改设计应有设计单位出具的设计变更文件。 1.2必须由具有低温热水地面辐射采暖系统专业设计单位或原设计单位提供地面辐射供暖工程施工图设计文件；如是前者设计，还必须经原设计单位审核签章认可。 1.3地面辐射供暖工程施工图设计文件的内容和深度，应符合下列要求： 1施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、分水器、集水器、地面构造示意图等内容。 2设计说明中应详细说明供暖室内外计算温度、热源及热媒参数；标明使用的具体条件如工作温度、工作压力以及绝热材料的导热系数、密度、规格及厚度等。 1.4低温热水地面辐射采暖系统供水温度不应大于60℃；民用建筑供水温度采用35~50℃，供回水温差不大于10℃。 1.4与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设绝热层。 1.6面层采用热阻小于0.05m2?K/W的材料。预留面层时，应将此项建议写入使用说
明书中。 1.7地面辐射采暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应小于下表规定值。 楼层之间楼板上的绝热层 20mm 与土壤或不采暖房间相邻的地板上的绝热层 30mm 与室外空气相邻的地板上的绝热层 40mm 1.8地面填充层的材料采用C15豆石混凝土，豆石粒径为5~12mm；低温热水地面辐射采暖系统填充层厚度不小于50mm。 二、低温热水地面辐射采暖系统材料 2.1所有材料均应按国家现行有关标准检验合格，有关强制性性能要求应由国家认可的检测机构进行检测，并出具有效证明文件或检测报告。 2.2地面辐射采暖工程中采用的聚苯乙烯泡沫塑料主要技术指标应符合下表规定。项目单位性能指标 表观密度Kg/m3 ≥20.0 压缩强度（即在10%形变下的压缩应力）KPa ≥100 导热系数W/m?k ≤0.041 吸水率（体积分数） %（v/v）≤4 尺寸稳定性% ≤3 水蒸气透过系数ng/(Pa?m?s) ≤4.5 熔结性（弯曲变形）mm ≥20 氧指数% ≥30 燃烧分级达到B2级 2.3加热管管材生产企业应向设计、安装和建设单位提交下列文件： 1国家授权机构提供的有效期内的符合相关标准要求的检验报告； 2产品合格证； 3有特殊要求的管材，厂家应提供相应说明书。 2.4塑料管的公称外径、壁厚与偏差，应符合下表的要求。
空气源热泵供暖系统安装合同 发包方：_____________________________________________（以下称甲方）承包方：_____________________________________________（以下称乙方） 根据《中华人民共和国经济合同法》和《建筑安装工程承包合同条例》及有关规定，经甲、乙双方协商，甲方同意将阳光等空气源热泵供暖系统的安装交由乙方负责，为明确双方责任，特签订以下条款： 第一条：工程项目 工程名称： 工程地点： 承包内容：空气源热泵供暖机组安装所需的材料、施工，系统的调试。甲方要求：施工过程中不影响居民正常休息。 第二条：施工准备 乙方负责组织施工管理人员和材料、施工机构进场的准备工作。 甲方负责提供空气源热泵机组、机箱铁架、。 第三条：工程期限 根椐双方商定，工程总工期为在2019年 10月 15日之前完工，合同签订后贰日内进场，乙方根据工作量合理安排人员进入场地，工作前应提前一天通知甲方，由甲方统一安排。 如遇到下列情况，经甲方代表签证后，工期相应顺延： 不能正常提供施工现场的水、电配置，施工场地的障碍物未能清除，进而影响进场施工。 在施工中如因停水、停电8小时以上或连续间歇性停水、停电3天以上（每次连续4小时以上），影响正常施工。 第四条：工程质量 乙方必须严格按照说明文件和国家或地方有关的建筑安装工程规范、规程和标准进行施工，并接受甲方代表的监督。 乙方在施工过程中必须遵守下列规定：
承担空气源热泵供暖系统所有安装工程，确保安装质量。 按要求保证空气源热泵供暖系统水路管线良好连接，设备电源线安全可靠，热泵机组和水管布放合理。安装过程中安排专业人士进行现场监督，确保质量和进度。对自已施工中所产生的垃圾进行清理，文明施工。凡因乙方施工不慎造成的事故和甲方场地或物资损坏，均由乙负责赔偿损失。 第五条：工程总量和结算方式： 一、经甲方批准的本工程总量为台的空气源热泵安装。 二、每台空气源热泵系统安装由乙方包工包料，甲方需支付乙方每台安装费用（小写：元） 三、付款方式： 以村为单位，施工完成后验收合格，每村一结算。 施工完成后验收合格 第六条：施工与设计变更 甲方交付的设计说明和有关技术资料，作为施工的有效依据，甲乙双方不得擅自变更。施工中如发现设计有错误或严重不合理的地方，乙方应及时通知甲方，由双方及时研究确定处理方法，乙方按变更的设计进行施工。 第七条：工程验收及保修 工程竣工验收，以国家颁布的《工程施工及验收规范》及施工说明书、施工技术文件和竣工技术文件为依据。 乙方完成施工后，负责清理好施工现场，按甲方要求编制完成竣工技术文件，向甲方发出验收通知单。产品经过甲方验收，确认合格后视为工程已竣工，可正式交付使用，工程当天起进入保修期。整体工程保修期为五年，在上述规定的保修期内，凡因工程质量问题引起的事故，其后果及责任由乙方全部承担。 第八条：违约责任 乙方的责任 如工程质量不符合合同规定的，则乙方负责无偿修理或返工，直至产品质量达到竣工标准。由乙方原因造成工期延误的，每逾期一日，应以工程总额的1%向甲方支付违约金。 甲方的责任
地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16；
5、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。 ①安装准备：熟悉图纸和现场环境。 ②根据图纸准备材料，包括辅材。 ③铺防水膜。 ④保温板铺设要平整，切割整齐，相互联接缝要紧密。 ⑤钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。 ⑥排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。 ⑦进行水压试验，最小试验压力不得低于0.6Mpa，一般可升到0.8-1Mpa，然后稳压，稳压时间为30分钟。压降不超过 0.05Mpa，即为试压合格。 ⑧带压充填砼。 ⑨分水器安装要平整。排气阀要高出地面。 ⑩综合调试。
三、施工依据 1、设计图纸及其他技术文件齐全，并已会审。 2、经批准的施工方案或施工组织设计，已进行技术交流。 3、具有施工资质的施工力量和机关，能保证定量施工。 4、施工用水、电、材料储放场地临时设施。 5、施工现场：墙面已抹灰，地面找平层已做。 6、按设计要求，对管、管件、配套材料进行检查，均符合要求。 四、施工程序及技术要求
浅谈低温地板辐射采暖 于成亮 【摘要】随着我国房地产业的蓬勃发展，供暖事业的发展也是显而易见的，各种新技术、新建材在住宅建筑中得到充分的开发和应用，供暖的质量成为大家新的关注焦点，新型的供暖方式受到了市场的喜爱。一种节能的采暖方式——低温地板辐射采暖正在日渐流行。低温地板辐射采暖系统是一种独立采暖方式，每户可自成一个闭合环路，既能满足计量要求，又具有调控室内温度的功能。但同时低温地板辐射采暖也存在着一些问题，有待解决。笔者通过实际调研浅谈低温地板辐射采暖的一些优缺点。 【关键词】低温地板辐射；分户供暖；节能；热负荷 低温地板辐射采暖技术是目前国际上较为先进的供暖技术，符合现代人的生活要求，发达国家已普便使用。我国自五、六十年代就有一些科研人员开始了地面供暖技术研究工作，并已将该技术应用在人民大会堂等工程中。目前在我国随着塑料高科技工业的飞速发展出现了抗老化、耐高温、耐高压、易弯曲的新型管材和轻质隔热的高效保温材料，为低温地面辐射供暖技术提供了可靠的材料保证，尤其是新型的塑料管材应用在地面辐射供暖系统中，具有耐腐蚀、抗老化、成本低、地面下无接口、不易漏、不易结垢、水阻力小等优点，并连续使用，与建筑物使用寿命同步。同时人们对供暖舒适性要求的不断提高，大居室、落地窗已逐步进入家庭，而家庭装饰已十分普遍，装修时暖气片一般都加装饰罩，这不仅影响30%的散热量，同时也将损失最为宝贵的居室实际面积6～10%，这还不包括因装修暖气片而需要的装修材料费用及人工费，而选用低温地板辐射采暖就可以全部节省这笔费用。这些等等使得低温地板辐射采暖技术在我国推广使用。 低温地板辐射采暖系统以其室内温度均匀性好、高舒适性、温度梯度小、卫生、安全、节能、有益身体健康及不影响室内使用面积等优势，早已得到人们的普遍认同，并被广泛地应用于住宅、公寓、别墅、老年社区、幼儿园以及宾馆大厅、游泳池等众多场所。尤其在东北、西北等城市，如：哈尔滨、烟台、呼和浩特、延吉等，普及率已达到75%以上。一向被视为房地产界风向标的北京市，从04年下半年开始，地暖工程的市场份额已由之前的7%飙升到14%以上。可见，低温地板辐射采暖正逐渐成为未来建筑采暖的趋势。同时随着经济的不断发展，建筑耗能必将对我国的能源消耗造成长期的、巨大的影响。为此，国家建设部先后发布了《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26--95），《公共建筑节能设计标准》（GB 50189-2005），还出台了一系列关于住宅实行分户计量的政策。低温地板辐射采暖系统正好适应了这一政策的出台。所谓低温地板辐射采暖是以低于60℃的热水作热媒，将加热管埋设在地板中利用建筑物内部地面进行采暖的低温辐射供暖系统。该系统以整个地面作为散热面，均匀地向室内辐射热量，同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度提高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统，可以有效地解决散热器采暖存在的问题。地板辐射采暖系统由于取消了传统供暖零乱、裸露、占用空间影响美观的管路和暖气片等设施，增加了室内可利用的面积，使居室显得宽敞明亮。这种供暖系统运行无噪音，同时不宜造成污染空气对流，室内十分洁净，有利于人体的健康。这种采暖方式还可以改善血液循环，促进新陈代谢，起到保健的作用。古人常说“寒头暖足，胜吃药”。人的足部、腿部距离心脏最远，是最易受到寒邪侵袭的肢体，特别是严冬的季节，双足倍感寒冷，
管理制度编号：LX-FS-A20432 关于低温热水地板辐射采暖系统安装的管理规定标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
关于低温热水地板辐射采暖系统安装的管理规定标准范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 各分公司、部门、项目部： 为了更好地规范公司范围内低温热水地板辐射采暖系统安装从分包队伍选择招标、材料统购乃至施工中技术、质量管理，根据中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002、中华人民共和国行业标准《地面辐射供暖技术规程》JGJ142—2004，并结合我公司实际情况，特作出如下规定。 一、低温热水地面辐射采暖系统设计 1.1施工图设计单位应具有相应的设计资质。工
2、散热器安装验收规范： 2.1、散热器管道敷设： 2.1.1、在管道敷设前，施工现场负责人应及时与业主、装饰公司确定暖气片安装位置及其标高。 2.1.2、散热器离地距离应为110mm－150mm，散热器为落地式的管道离地面一律为200mm。（不含地板及地板砖高度） 2.1.3、在管道安装时应按图施工，尽可能减少弯头、过桥弯。 2.1.4、在管槽开启前应用墨斗弹好线确保管槽美观，开槽宽度应根据管径实际尺寸而定，其槽深不小于40 mm，槽底要平整。 2.1.5、在布管前应将槽内清洁干净，确保槽内无杂物。 2.1.6、管道、管件在安装前，必须清洁内部杂物和污垢，对安装中断的敞口应做临时密封处理。 2.1.7、锅炉、散热器承口必须保持横平竖直，其偏差不大于2mm。 2.1.8、立管管道安装层高不大于3m应每层安装管卡一个，层高小于4m应平均安装管卡二个。 2.1.9、主管如需沿梁下布管，应确保管道水平，管道支架间距不得大于2m，穿梁管道不允许梁孔作支架使用，不得使其承受管道重力。管道最高点必须加装自动排气阀。 2.1.10、管道敷设完工后所有暖气片接口管道应超出墙面100mm,如接口为承口用丝堵密封，其承口部分不得高出墙面2mm，接口部位用水泥沙浆固定。 2.1.11、管道敷设结束后应对管道进行冲洗，进、出水色基本一致。 2.1.12、管道敷设如采取吊顶内走管，则须在最高点预留排气阀且留有检修口。 2.1.13、管道冲洗结束后应对其进行试压检查，首先应将管道内空气排尽，以免影响试压结果，试验压力为0．6Mpa,保压10分钟，压降小于0．02Mpa为合格。 2.1.14、管道试压结束后应在其末端加装压力表，将其压力降至0．4Mpa进行保压。 2.1.15、管道保温应在管道试压结束后进行。 2.1.16、保温应平整结实，不得有裂缝、空隙。 2.1.17、保温连接部位应用黑胶布贴牢，不得有脱落现象。 2.1.18、管道安装完毕应及时与装饰公司协调将其地面敷设的管道用水泥砂浆摸平。 2.2、散热器安装： 2.2.1、安装前应复核其型号、规格及颜色是否与图纸一致并检查管道压力。 2.2.2、打开包装盒，检查散热器外观是否损坏及附件是否齐全。（固定支架、膨胀螺栓、丝堵、放气螺塞等） 2.2.3、安装散热器时应检查墙面能否承受悬挂散热器的重量。 2.2.4、散热器供水管应装温控阀，回水管应装控制阀，其它出口处一端用随机附带的丝堵堵塞，放气旋塞安装应安装在回水管侧。（放气旋塞必须安装在散热器最高点） 2.2.5、散热器承口连接部分一律采用卡套连接。 2.2.6、落地式散热器安装应根据接口距离选用相应的支架，接口一律采用外螺纹卡套接头连接。 2.2.7、使用水平尺测量散热器水平度，其误差不超过1mm。 2.2.8、散热器安装结束后应进行注水试压检查，确保无漏点。 2.2.9、安装结束后须对散热片进行成品保护并清洁现场。
室内采暖系统安装施工方案 一、一般规定 1．焊接钢管连接 管径小于或等于32mm，采用螺纹连接；管径大于32mm，采用焊接。管径小于或等于100mm的镀锌钢管应采用镀锌管件螺纹连接，套丝扣时破坏的镀锌层表面应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应进行二次镀锌。 2．管道安装坡度规定 (1)热水采暖管道及汽水同向流动的蒸汽和凝结水管道，坡度为3‰，不小于2‰。 (2)汽水逆向流动的蒸汽管道，坡度不小于5‰。 (3)散热器支管坡度为1﹪，坡向应利于排气和泄水。 3．管道接口规定 (1)采用法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安装双垫或偏垫。 (2)连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。 (3)螺纹连接管道安装后的螺纹根部应有2—3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。 (4)当采暖热媒为110—130℃的高温水时，管道可拆卸件应使用法兰，不得使用长丝和活接头。法兰垫料应使用耐热橡胶板。 4．管道支、吊、托架安装规定 (1)位置正确，埋设应平整牢固。 (2)固定支架与管道接触应紧密，固定应牢固。 (3)固定在建筑结构上的管道支、吊架，不得影响结构安全。 5．金属管道立管管卡安装规定 (1)楼层高度小于或等于5m，每层必须安装1个。 (2)楼层大于5m，每层不得少于2个。 (3)管卡安装高度，距地面应为1.5—1.8m，2个以上管卡可均匀安装，同一
房间内的管卡应安装在同一高度上。 6．管道保温规定 (1)岩棉管壳、聚胺脂瓦块的接缝应错开盖缝绑扎。 (2)保温层的厚度应均匀，绑扎牢固。玻璃丝布缠绕搭接长度不得小于20mm。 (3)橡塑海绵的厚度应均匀，接缝处应严密、平整。 7．材料、成品、半成品、构配件要求 进场验收，必须具有质量证明文件，其规格、型号及性能检测报告应符合国家技术标准或设计要求。 二、施工工艺 干管支架安装→干管、主立管安装→隐蔽管道水压试验、保温及验收→立管支架和套管埋设→支立管安装→散热器组对试压及就位安装→散热器支管安装→系统试压、清洗、调试及验收→管道系统防腐涂漆。 三、施工方法 1、干管支架安装 (1)支架安装前应对制作好的支架进行防锈及清理焊渣，再刷防锈漆两遍。 (2)埋入式支架安装：按照支架位置在墙、板上打洞，孔洞深度应不小于150mm，孔洞直径应比支架燕尾处大20mm。支架埋入墙内的深度不小于120mm，用M10水泥砂浆填洞。埋设的支架应养护72h后方可承托管道。 2、干管、主立管安装 (1)管道干管开孔后的钢渣应及时清理，不得残留管内，焊接管道分支管，端面与主管表面间隙不得大于2mm，并不得将支管插入主管内。 (2)管道的焊缝或弯曲部位不得焊接支管，支管距焊缝的距离应不小于100mm。 (3)采暖管道变径应使用偏心大小头。蒸汽采暖管道供汽管应使管底齐平，蒸汽回水管应使用同心大小头，热水采暖管道应使管顶齐平。 3、隐蔽管道水压试验、保温及验收 (1)地沟或吊顶内的管道，安装完毕后，应进行水压试验，试验压力应符合设计要求，设计无要求时应符合下列规定： ①蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于0.3MPa。
