低温热水地面辐射采暖设计方案第1章低温热水地面辐射采暖简介 低温地面辐射供暖（简称“地暖”）作为一种先进科学的采暖方式是不容置疑的，是目前世界公认的最优良的一种供暖方式。 地暖的历史 低温地面辐射供暖并不神秘，早在公元前 1300 年，土耳其王族的宫殿中就有了地面辐射供暖的雏形，公元前 80 年著名的古罗马浴室及我国北京的故宫中，地面辐射供暖以“火地”的形式出现，我国北方地区沿用至今的火炕也是应用了地面辐射供暖的原理。 低温热水地板辐射采暖是九十年代在国内兴起的采暖技术，它通过精确的设计，使科学分布于地面层下的热水管先均匀加热整个地面，根据热量向上传递的规 1
律，由下往上进行热辐射，在室内形成从脚至头部逐渐递减的温度梯度，给人以脚暖头凉的舒适感，符合人体足部生理特点和我国传统医学“温足凉顶”的健身理论。 低温热水地板辐射采暖采用低于60℃低温水作为热媒，节能效果明显。一般设计地表温度只有24℃－26℃,且供热面积大，所以室内热量分布均匀，空气中水分蒸发慢，空气温度，使人感觉更加舒适。此外与散热器主要通过空气对流散热的方式相比，地板采暖室内空气平均流速小，能有效减少因空气急剧流动而引起的尘埃飞扬，以及明装散热设备和管道积尘面受热挥发的异味，减少室内空气污染；同时由于地板辐射采暖要安装聚苯乙稀保温层，从而明显地增强了楼板间的隔音、保温效果，使居室更为安静和舒适。 低温地面辐射采暖的优越性： 1、舒适健康。地面辐射采暖是人类目前最舒适的一种采暖方式，它没有了空调的干燥，暖气的冷热不均，实现了冬季在屋里享受太阳辐射同等的舒适效果。人体换 2
热量中有50%是通过辐射方式进行的。地采暖主要是通过地面辐射进行传递热量的。而且他辐射出来的远红外波长为8.97微米。是对人体健康有特殊作用的波长，被科学家称为“生命线”的波长范围。它可以迅速地被人体吸收，使微血管扩张，促进血液循环和新陈代谢，活化组织细胞，增强免疫力，对健康十分有益。 2、节省空间。不用在装修时为包管子而烦恼。 3、高效节能。系统运行所需要的热水介质只需要40-60度加热成本低（较80度暖气供热）。地暖的辐射方式又提高了热效率。同样的舒适程度室内温度低2℃左右。科学数据表明，室内设计温度每降低1℃节约燃料10%，节省燃气费用。 4、延长锅炉等的系统使用寿命，水在60度以下时是不结碱的。这样炉膛内不会因结碱而降低使用寿命。每年放水冲洗一下就可以了。管路使用无接头PE-RT塑料管金属件少阻氧性好，减少系统金属的氧化腐蚀，延长使用寿命。 3
地板采暖冷、热水系统设计*安装 低温热水地板辐射采暖 施工规范
2017.08.10 地面辐射采暖施工安装规范一、地板采暖结构解剖图 二、设计参数
三、采暖施工安装 （一）工艺流程 施工前期准备→具备施工作业面→安装分集水器→铺设复合保温板 →安装膨胀缝、伸缩节、边角保温等→铺设反射膜→管路铺设 →管道冲洗→外观检验及打压试验→回填砼→二次试压→施工验 收、签单。 （二）安装
1、清理施工作业面：将地面凹凸处剔除找平，砂上杂物等清理干净保证地面平 整，墙、柱脚与地面呈90度直角。 2、安装分集水器：将分集水器水平安装于图纸指定位置，分水器于上集水器于 下，间距200mm。集水器中心距地面高度不小于300mm。 3、铺设复合保温板：按照施工图铺设复合保温板，并用铝箔胶带粘结为一整 体。 4、按要求安装膨胀缝、伸缩节、波纹套管、边角保温等材料。 5、铺设反射膜：反射膜铺贴在保温板上，并固定。 6、管路铺设：严格按照设计施工图纸铺设PE-X (PE-RT、PB)管，并用塑料 卡钉将管材固定于复合保温板及反射膜上。 7、对管道进行水压冲洗、吹扫等，保证管道内无异物。 8、检测打压：管路铺设完毕后，检验所安装完毕系统的外观完好进行水压试验， 压力不低于0.6Mpa。 9、地暖系统带压回填混凝土。 10、待混凝土凝固、养护周期（不小于50h）结束后进行二次打压试验， 并进行施工验收，交签单。 四、施工质量要求： 1.苯板与铝箔结合要求严密牢固，平面没有破损。
2.苯板铺设要平整，搭接要严密。 3.按设计图纸要求铺设管材，同一管路应尽是保持同一水平面上，（特殊要求除 外） 4.管路弯曲半径不小于5倍管外径。 5.用塑料卡钉将PE-RT (PE-X)管固定在铺设于聚苯板表面的铝箔层（复合保温 板层）上，直管段固定间距不应大于700mm，弯曲管段不应大于350mm。 6.水平安装分集水器，集水器其中心距地面距离不宜小于300mm。 7.PE-X (PE-RT、PB)管始末端出地面，与分水器连接的管段，要套柔性波纹 护管进行保护。 8.每一套分水器与PE-X (PE-RT、PB)管装配接牢后，应对每组管路逐一进行 水压冲洗，确保畅通。 9.填充豆石砼前，应对地暖系统进行水压试验，试验压力不能低于0.6Mpa,试压 合格后，填充C15以上砼，并于砼中掺入适量防龟裂剂。 10.填充层在浇捣和养护过程中，地暖系统内应始终保持不小于0.3Mpa的压力，养 护周期不小于50小时。 11.严禁地暖铺设作业与其它施工作业同时交叉进行，严禁填充层在浇捣和养护过 程中进入践踏，严禁在地暖地面上运行重荷载或放置高温物体。
一、工程概况 (2) 二、施工组织及劳动力配置 (2) 三、系统施工方案 (3) 1、施工准备 (3) 2、施工工艺流程 (4) 3、主要施工工艺 (4) 4、施工质量要求 (6) 5、调试 (7) 四、施工进度计划及保证措施 (7) 1、施工进度计划 (7) 2、保证措施 (7) 五、质量保证措施 (7) 六、成品保护措施 (8)
一、工程概况 1）工程概况 天津万达中心（万海园）住宅楼是万达集团在华北的一个豪宅样本项目，本项目住宅楼户内设有低温热水地板辐射采暖；地板采暖总面积约为10万平方米。 本工程采用集中供热水地板辐射采暖方式，管道采用PE-RT管，规格为de1620*2.3，管道间距根据图纸要求，间距根据功能房间分别为100mm、200mm、250mm、300mm，管道弯曲处弯曲半径不小于8d。分集水器为铜制产品，环路根据图纸设远程电动控制执行器，采用液晶控制面板调节采暖温度。地面铺设聚苯保温板，容重20kg/m3；聚苯板上铺设铝箔，主要作用为保温、隔热、防潮、隔声，并增强反射热量、为管材安装提供坐标。边角保温、护管、胶带等辅材严格按照图纸设计及施工工艺要求有序安装。 2）编制依据 地板采暖施工将严格按工程设计要求、国家相应的有关国家标准、规范、规程、规定执行。本工程主要依据的建设标准、规范： 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 《地面辐射供暖技术规程》 JGJ142-2004 《采暖工程》 05N1 《低温热水地板辐射供暖系统施工安装》 03K404 二、施工组织及劳动力配置 1.组织机构 项目经理 ↓ 生产副经理 ↓ ↓↓↓↓↓ 施工组长现场安全员现场材料员质检员技术员
地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16；
5、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。 ①安装准备：熟悉图纸和现场环境。 ②根据图纸准备材料，包括辅材。 ③铺防水膜。 ④保温板铺设要平整，切割整齐，相互联接缝要紧密。 ⑤钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。 ⑥排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。 ⑦进行水压试验，最小试验压力不得低于0.6Mpa，一般可升到0.8-1Mpa，然后稳压，稳压时间为30分钟。压降不超过 0.05Mpa，即为试压合格。 ⑧带压充填砼。 ⑨分水器安装要平整。排气阀要高出地面。 ⑩综合调试。
三、施工依据 1、设计图纸及其他技术文件齐全，并已会审。 2、经批准的施工方案或施工组织设计，已进行技术交流。 3、具有施工资质的施工力量和机关，能保证定量施工。 4、施工用水、电、材料储放场地临时设施。 5、施工现场：墙面已抹灰，地面找平层已做。 6、按设计要求，对管、管件、配套材料进行检查，均符合要求。 四、施工程序及技术要求
浅谈低温地板辐射采暖 于成亮 【摘要】随着我国房地产业的蓬勃发展，供暖事业的发展也是显而易见的，各种新技术、新建材在住宅建筑中得到充分的开发和应用，供暖的质量成为大家新的关注焦点，新型的供暖方式受到了市场的喜爱。一种节能的采暖方式——低温地板辐射采暖正在日渐流行。低温地板辐射采暖系统是一种独立采暖方式，每户可自成一个闭合环路，既能满足计量要求，又具有调控室内温度的功能。但同时低温地板辐射采暖也存在着一些问题，有待解决。笔者通过实际调研浅谈低温地板辐射采暖的一些优缺点。 【关键词】低温地板辐射；分户供暖；节能；热负荷 低温地板辐射采暖技术是目前国际上较为先进的供暖技术，符合现代人的生活要求，发达国家已普便使用。我国自五、六十年代就有一些科研人员开始了地面供暖技术研究工作，并已将该技术应用在人民大会堂等工程中。目前在我国随着塑料高科技工业的飞速发展出现了抗老化、耐高温、耐高压、易弯曲的新型管材和轻质隔热的高效保温材料，为低温地面辐射供暖技术提供了可靠的材料保证，尤其是新型的塑料管材应用在地面辐射供暖系统中，具有耐腐蚀、抗老化、成本低、地面下无接口、不易漏、不易结垢、水阻力小等优点，并连续使用，与建筑物使用寿命同步。同时人们对供暖舒适性要求的不断提高，大居室、落地窗已逐步进入家庭，而家庭装饰已十分普遍，装修时暖气片一般都加装饰罩，这不仅影响30%的散热量，同时也将损失最为宝贵的居室实际面积6～10%，这还不包括因装修暖气片而需要的装修材料费用及人工费，而选用低温地板辐射采暖就可以全部节省这笔费用。这些等等使得低温地板辐射采暖技术在我国推广使用。 低温地板辐射采暖系统以其室内温度均匀性好、高舒适性、温度梯度小、卫生、安全、节能、有益身体健康及不影响室内使用面积等优势，早已得到人们的普遍认同，并被广泛地应用于住宅、公寓、别墅、老年社区、幼儿园以及宾馆大厅、游泳池等众多场所。尤其在东北、西北等城市，如：哈尔滨、烟台、呼和浩特、延吉等，普及率已达到75%以上。一向被视为房地产界风向标的北京市，从04年下半年开始，地暖工程的市场份额已由之前的7%飙升到14%以上。可见，低温地板辐射采暖正逐渐成为未来建筑采暖的趋势。同时随着经济的不断发展，建筑耗能必将对我国的能源消耗造成长期的、巨大的影响。为此，国家建设部先后发布了《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26--95），《公共建筑节能设计标准》（GB 50189-2005），还出台了一系列关于住宅实行分户计量的政策。低温地板辐射采暖系统正好适应了这一政策的出台。所谓低温地板辐射采暖是以低于60℃的热水作热媒，将加热管埋设在地板中利用建筑物内部地面进行采暖的低温辐射供暖系统。该系统以整个地面作为散热面，均匀地向室内辐射热量，同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度提高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统，可以有效地解决散热器采暖存在的问题。地板辐射采暖系统由于取消了传统供暖零乱、裸露、占用空间影响美观的管路和暖气片等设施，增加了室内可利用的面积，使居室显得宽敞明亮。这种供暖系统运行无噪音，同时不宜造成污染空气对流，室内十分洁净，有利于人体的健康。这种采暖方式还可以改善血液循环，促进新陈代谢，起到保健的作用。古人常说“寒头暖足，胜吃药”。人的足部、腿部距离心脏最远，是最易受到寒邪侵袭的肢体，特别是严冬的季节，双足倍感寒冷，
低温地面辐射采暖施工工法 一、前言 地面辐射采暖是一种节能并对房间热微气候进行相应调节的供暖系统，是一种世界公认的卫生条件和舒适程度极佳的供暖方式。它是通过埋设于地（楼）板上混凝土（或砂浆）垫层的加热盘管，通过低温热水循环将地面加热到表面温度至25℃-35℃，从而均匀地向室内辐射热量，它具有人体热感觉舒适、管理方便、不占面积、无噪声无污染、节能并且基本不需要维修等优点。 近几年随着塑料工业的飞速发展，出现了化学性能稳定、水力性能好、可弯曲抗蠕变性能好的各类聚丙烯管材料，为地面辐射采暖技术提供了可靠的材料保证，这些材料具有耐腐蚀、抗老化、成本低、不结垢、质量轻、连接方便等特点。通过近几年对地面辐射采暖的实践应用，经过总结完善，形成本工法。 二、工法特点 （一）地热盘管整根铺设，地下无接口，不易渗漏、安全可靠；连接配件均为标准件，工作简单、操作方便。 （二）由于是地面辐射采暖，温度梯度更加合适，室内温度更加均匀，高效节能。在间歇供暖的条件下，温度变化缓慢能制造出真正适合人体的热环境，符合“温足凉顶，暖人先暖脚”的中医健身理论，不使污浊的空气对流减少了灰尘的飞场，因此室内卫生条件得到明显改善。 （三）对住宅建筑来说，可以十分方便的实现分户计量，用户们可实现按各自需要的室温调节供热量，最大限度的节约能源和降低费用。 （四）维修运行费用低，管理操作方便，运行安全可靠，在系统运行期间只需定期检查和更换过滤器。 三、适用范围 1、适用新建及改、扩建民用建筑的地面辐射采暖，如住宅、托幼建筑、宾馆、办公楼、体育馆、医院、游泳馆等。 2、用于解决大跨度和大玻璃幕落地建筑的供暖问题，如宾馆大厅、展览馆、市场、体育馆等大跨度、大开间或特殊需要的厂房、医院、实验室、机房、育苗育种等场所应用。 四、工艺原理
低温热水地板辐射采暖地面做法 论文导读：随着低温热水地板辐射采暖系统被大众不断认可。辐射采暖，低温热水地板辐射采暖地面做法。关键词：低温热水地板，辐射采暖低温辐射地板采暖是通过埋设于地板下的加热管（地暖专用管材）——PE-X管、PE-RT管道和毛细管网等，把地板加热到表面温度18至32℃，均匀地向室内辐射热量，而达到采暖效果。采用这种采暖方式，房间温度分布均匀，由于是整个地板均匀散热，因此房间里的温差极小，给人以脚暖头凉的舒适感觉。论文发表，辐射采暖。所以地板辐射散热是最舒适的采暖方式。这种采暖系统使用寿命长，免维护，安全性能好，节约维修费用。由于地板采暖盘管全部暗埋在楼板中，所以在采暖运行中如果不是人为破坏，几乎不存在维修的问题，使用寿命在 50 年以上，不腐蚀、不结垢，大大减少了暖气片跑、冒、滴、漏水和维修给住户带来的烦恼，可节约维修费用。而地板采暖系统相对其他系统的问题就是它的地面做法厚度和由此带来的荷载问题，所以解决好这一问题对一个热水辐射地板采暖系统至关重要。随着低温热水地板辐射采暖系统被大众不断认可，并在住宅、公共建筑中越来愈多的被采用，实际运用中也发现的问题就是不同设计、不同施工单位最终完成的地面做法厚度相差较大，而厚度不同对建筑物的层高影响是很大的。尤其对层高仅为2.8m ~3的住宅建筑，地板采暖地面做法的厚度每增加10mm对层高及房间舒适度影响相对来讲都是很大的。论文发表，辐射采暖。而垫层厚度的增加也势必增加整个建筑的设计荷载及土建造价。目前设计单位执行的地面做法依据为《地面辐射供暖技术规程》(JGJ142-2004)3.2.2的条文说明提供了楼层地面构造示意图其中最为重要的填充层的作用主要有二：一是保护加热管；二是使热量能比较均衡地传到地面。从而使地面的表面温度趋于均衡。由于填充层的厚度，直接影响到室内地净高、结构的荷载和建筑的初投资，所以不宜太厚。实验和工程实践一致证实，填充层厚度在50mm（加热管上部有30mm保护层）时，基本上已能够满足以上要求。论文发表，辐射采暖。考虑到填充层上部还有30mm左右的水泥沙浆找平层，可以协同起到均衡温度的作用，所以规定厚度宜取50mm，最小不应小于40mm。由于保温层的最小厚度规范中已有规定，由此做法示意图即可推算出地面做法厚度最小可以控制在 90~110mm的范围之内。论文发表，辐射采暖。二、地面做法具体介绍 三个不同项目建筑提供的地暖做法见下：表一表二 表三三种做法比较预留面层做法、垫层做法、保温做法、防水砂浆均有差异。建议在地面板体结构铺设方面做法：在钢筋混凝土楼板基层上先以水泥砂浆找平，然后铺设厚度不小于20mm的高密度发泡或挤出型泡沫塑料板（板上部复合一层铝箔），在铝箔层上铺装通以热水的盘管，并以塑料卡钉将盘管与保温层固定在一起，最后浇筑40-60mm厚的豆石混凝土作为填充层，地面装饰层则根据用户的要求在填充层上铺设地砖、花岗岩板或木地板等。论文发表，辐射采暖。这样做法应该可以控制在90~110mm的范围之内，较为合理。论文发表，辐射采暖。在实际工程施工当中，往往存在地板采暖系统二次设计的问题，而二次设计能否与一次设计做法统一，此问题应引起建设单位的重视，如施工前期及时确定地板采暖供应商及施工单位，保证土建施工之前确定地暖相关条件，做好预留，以免造成不必要的浪费。结语地面供暖地面做法虽是建筑设计单位的建筑专业确定，但是由于和地暖施工关系密切，

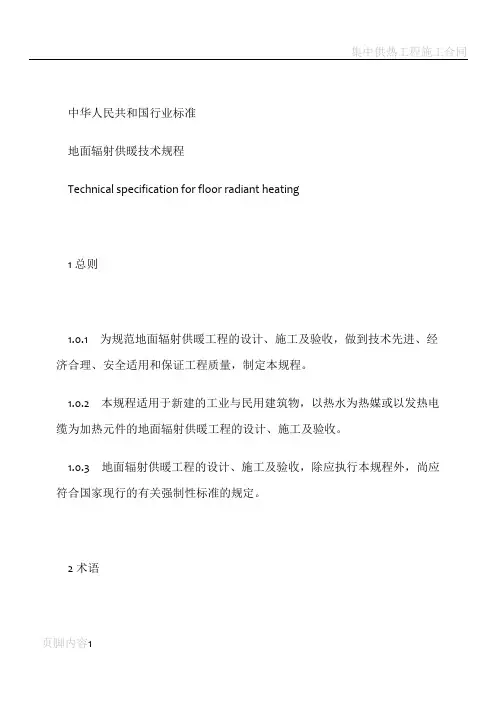

JGJ142-2004地面辐射供暖技术规程 前言 本规程是根据建设部建标<2002>84号文件“关于印发《二〇〇一-二〇〇二年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。 本规程主要由以热水为热媒和以发热电缆为热源的，地面辐射供暖工程中的设计、材料选择、施工、调试验收等几方面内容组成。 第一章总则 第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、 经济合理、安全适用和保证工程质量，特制定本规程。 第1.1.2条第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒 或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。 第1.1.3条第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执 行本规程外，尚应符合国家现行的有关标准、规范等的规定。 第二章术语 第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。 第2.1.2条分、集水器（manifold） 水系统中，用于连接各路加热管供、回水的配、集水装置。 第2.1.3条面层（surface course） 建筑地面直接承受各种物理和化学作用的表面层。 第2.1.4条找平层（toweling course） 在垫层或楼板面上进行抹平找坡的构造层。 第2.1.5条隔离层（isolating course） 防止建筑地面上各种液体或地下水、潮气透过地面的构造层。 第2.1.6条填充层(filler course) 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。 第2.1.7条绝热层（insulating course) 用以阻挡热量传递，减少无效热耗的构造层。 第2.1.8条防潮层（moisture proofing course） 防止建筑地基或楼层地面下潮气透过地面的构造层。 第2.1.9条伸缩缝（expansion joint） 补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。 第2.1.10条铝塑复合管(polyethylene-aluminum compound pipe) 内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以XPA P或PA P标记。 第2.1.11条聚丁烯管(polyebutylene pipe) 由聚丁烯－1树脂添加适量助剂，经挤出成型的热塑性加热管，通常以PB标记。 第2.1.12条交联聚乙烯管(cross linked polyethylene pipe) 以密度大于等于0.94g/cm3的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理
《地面辐射供暖技术规程》设计部分摘录一：地面构造 3.1 地面构造 3.1.1 低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。民用建筑供水温度宜采用35～50℃，供回水温差不宜大于10℃。 3.1.2 地表面平均温度计算值应符合表3.1.2的规定。 3.1.3 低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa；当建筑物高度超过50m时，宜竖向分区设置。 3.1.4 无论采用何种热源，低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，都应同热源系统相匹配；热源系统应设置相应的控制装置。 3.1.5 地面辐射供暖工程施工图设计文件的内容和深度, 应符合下列要求： 1施工图设计文件应以施工图纸为主,包括图纸目录、设计说明、加热管或发热电缆平面布置图、温控装置布置图及分水器、集 水器、地面构造示意图等内容。 2设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、配电方案及电力负荷、加热管或发热电缆技术数据及规格； 标明使用的具体条件如工作温度、工作压力或工作电压以及绝 热材料的导热系数、密度、规格及厚度等； 3平面图中应绘出加热管或发热电缆的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。 采用发热电缆地面辐射供暖方式时，发热电缆的线功率不宜大于 20W/m。
《地面辐射供暖技术规程》设计部分摘录二：地面构造 3.2 地面构造 3.2.1 与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设绝热层。 3.2.2 地面构造由楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面层组成，并应符合下列规定： 1 当工程允许地面按双向散热进行设计时，各楼层间的楼板上部 可不设绝热层。 2对卫生间、洗衣间、浴室和游泳馆等潮湿房间，在填充层上部应设置隔离层。 3.2.3 面层宜采用热阻小于0.05㎡·K/W的材料。 3.2.4 当面层采用带龙骨的架空木地板时，加热管或发热电缆应敷设在木地板与龙骨之间的绝热层上，可不设置豆石混凝土填充层；发热电缆的线功率不宜大于10W/m；绝热层与地板间净空不宜小于30mm。 3.2.5 地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应小于表3.2.5规定值；采用其它绝热材料时，可根据热阻相当的原则确定厚度。 填充层的材料宜采用C15豆石混凝土，豆石粒径宜为5～12mm。加热管的填充层厚度不宜小于50mm，发热电缆的填充层厚度不宜小于35mm。当地面荷载大于20kN/m2时，应会同结构设计人员采取加固措施。
地面辐射采暖系统概述 晨怡热管2008-4-30 15:50:01 系统概述 一、性能特点: 低温热水地面辐射采暖 低温热水地面辐射供暖是以温度不高于60oC的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。 常用管材为交联聚乙烯PE-X管、耐热聚乙烯PE-RT管、高温型铝塑复合管、聚丁烯PB管及铜管等。 主要技术参数说明： 1.供水温度≤60oC，供回水温差10oC 左右为宜； 2.供暖系统工作压力≤0.8Mpa； 3.绝热层采用聚苯乙烯泡沫塑料板，厚度20mm-30mm，容重≥20Kg/cm3; 4.地面供暖结构层厚度：公建≥90mm，住宅≥70mm（不含地面层及找平层厚度）； 5.地面供暖结构层承受荷载＜2000kg/cm2,若≥2000kg /cm2应采取相应措施； 6.在供水干管上应设过滤器，以防异物进入供暖系统内； 7.地面供暖散热量与加热管材质、地面材料、供回水温度、管间距和室内设计温度等因素有关。常规做法，管间距100mm~300mm，保温材料容重≥20kg/cm3复合聚苯板，平均水温35oC~55oC，室内温度16oC~24oC。 每平方米散热量： 瓷砖类地面：50~200w/m2 木地板：40~130w/m2 塑料类地面：40~150w/m2 地毯类：30~110w/m2
二、系统知识： 地暖设计依据 1、《地暖通风及空气调节设计规范》（2001年版、修订版） 2、《实用供热设计手册》 3、《民用建筑节能设计规范》 4、《低温热水地板辐射供暖应用技术规程》（北京市2000年10月1日实施） 5、《建筑给水排水及采暖工程施工质量验收规范》 6、与建设单位签订的合同、设计委托书 地暖设计主要参数 地暖结构层 1、地板表面的平均温度：

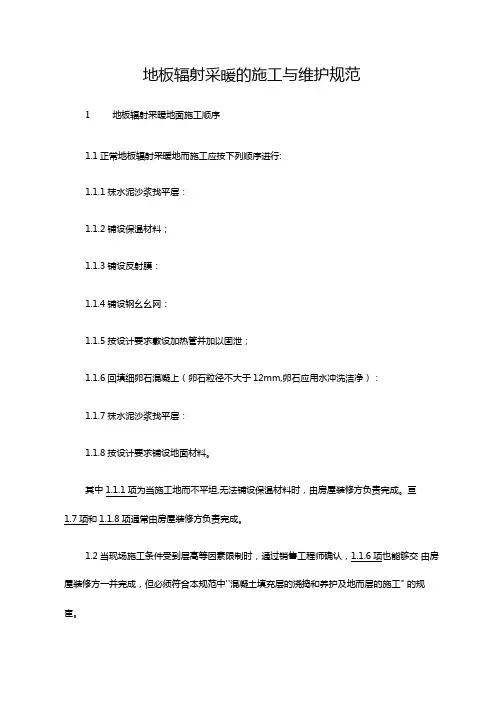

地板辐射采暖施工方案 （1）、一般规定 1、地板辐射供暖的安装工程，施工前应具备下列条件： A：设计图纸及其它技术文件齐全。 B：经批准的施工方案或施工组织、设计，已进行技术交底。 C：施工力量和机具等，能保证正常施工。 D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 5、管道系统安装间断或完毕的敝口处，应随时封堵。 6、绝热层应铺设在平整的基础上。 7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 8、加热管的弯曲半径、PEX管不宜小于5倍管外径。 9、填充层内的加热管不得有接头。 10、采用专用工具断管，断口应平整，断口面应垂直于管辐线。 （2）、施工操作流程 1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。因此要求土建应做水泥砂浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。 2、分集水器的安装 A：应与地面垂直，牢固固定于墙面。
B：立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。 3、保温层的铺设：在不需要损失热量的地方铺设聚苯板，加铺铝箔。 4、低温管的铺设 A：环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。 B：管路固定：加热管应加以固定，采用用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。 5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。 6、铺盖层的要求：回填豆石混凝土（细石检径≤1.2厘米，豆石应用水冲洗干净）；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，所以覆盖层的高度易为管上端2~3厘米。 7、抹水泥沙浆找平层. 8、打压试验，无漏水达到设计要求为合格。 9、验收交工 （3）、应注意的事项 1、在试压合格后，进行卵石混凝土填充层的浇捣，标号应不小于C15卵石粒径宜不大于12mm，并宜掺入适量防止龟裂的添加剂。 2、填充层的养护周期，应不小于48小时。 3、混凝土填充层浇捣和养护过程中，系统应保持不小于0.4Mpa的压力。 （4）、地面层的施工 1、在填充层养护期满之后，方可进行地面层的施工。 2、在地层及其找平层施工时，不得剔凿填充层或向填充层楔入钉子等物品。 （5）、安全生产和成品保护 1、加热管和绝热材料，不得直接接触明火。
低温地面辐射采暖的利弊分析 低温地面辐射采暖的利弊分析 低温地面辐射采暖俗称“地热”,是一项高效节能且利于环保的先进采暖方式,是对传统散热器或采暖方式的革命。它取消了传统的暖气片,在采暖地面铺设塑料管材(45℃～ 50℃, ,被 调节特点。经有关部门进行鉴定,地表面测量温度为24℃,头部高度的测量温度为 l6℃,完全符合人体对温度要求。俗话说:寒从足下来。由于地热采暖方式符合人体工程学,地暖系统热感自下而上,符合古人“暖足、寒头”的中医保健理论,令人全身舒适,对于老年人常见的老寒腿、关节炎等疾病更有好处,低温地面采暖给人以脚暖头凉的舒适感。采用地面供暖方式,还可避免室内空气对流所产生的尘埃飞扬,从而
给人们提供一个清洁温暖的环境,同时又消除了空调采暖设备所带来的噪音、干燥、细菌传播等缺点。 2.经济节能:由于这种采暖方式仅仅是在人们活动的高度范围内“供热”,无效热能消耗大大减少。其供热锅炉的出水温度仅5O℃,回水温度为30℃度即可达到上述室内温度。地热采暖的热能利用充分,80%以上的热能都散布在人体活动的空 , ,这样 3000元/m 的2m 采暖, 采暖方式,它也有其弊端与不足之处,需要我们正确认识,并作出正确处理。 二、地热供暧的缺点 1.维修困难增加了结构荷载 说起优点地面辐射采暖节省维修费用,但一旦发生质量问题,维修起来成本就高了,又要破坏地面装饰面层,又要破坏垫层,破坏完整的装修效果,影响居民正常
生活。所以安装地热采暧必须严把质量关,将维修几率降至最低。另外,地面辐射采暖,必须在采暖管上铺设混凝土保护层,一般40~60cm厚,从而使楼板的负荷大大增加。所以,安装地热采暖的建筑必须在建筑结构设计阶段进行特殊计算,增加结构强度。 2.板材容易变形 首先,地热采暖的地面不能铺置普通实木地板,因为安装龙骨的水泥会损坏 层, 方面:其三,如 的, 地热采暖时,最好先设一个最低的温度,然后逐渐加温,每小时升温1℃左右为宜。若 加温太快,很可能会导致木质地板扭曲开裂。再次,在热采暖的木地板上尽可能不做 固定装饰件或安放无腿的家具,防止局部散热不通畅,热量闷在木地板处,易产生地 板因受热不均变形

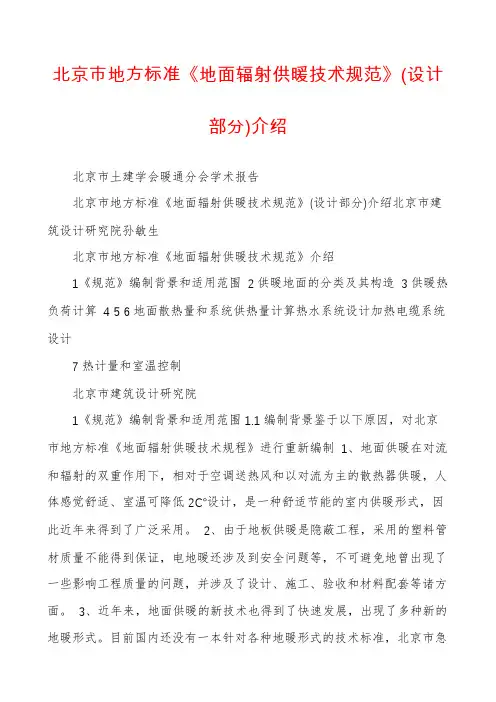

北京市标准 低温热水地板辐射供暖应用技术规程Technical specification applied for low-remperature hot water floor radiant heating DBT/T 01-49-2000 2000北京
北京市标准 低温热水地板辐射供暖 应用技术规程 DBT/T01-49-2000 主编部门：北京市建筑设计研究院 北京市建筑设计标准化办公室批准部门：北京市建设委员会 北京市规划委员会 实施日期：2000年10月1日 2000北京
关于发布北京市标准《低温热水地板 辐射供暖应用技术规程》的通知 京建科［2000］350号 各区、县建委，各局、总公司，各有关单位： 根据北京市建和京建科[1999]341号文件的要求，由北京市建筑设计研究院和北京市建筑设计标准化办公室共同主编、北京市恒岳新技术发展中心等单位参编的《低温热水地板辐射供暖应用技术规程》已经通过有关部门审查。现批准《低温热水地板辐射供暖应用技术规程》DBT/T01-49-2000为北京市推荐性标准，自2000年10月1日起执行。 该标准由北京市建设委员会负责管理，由北京市建筑设计标准化办公室负责具体解释工作，由北京城建科技促进会负责组织印刷、发行。 北京市建设委员会 北京市规划委员会 二○○○年八月十日
目次 1总则 (1) 2术语 (1) 3材料 (4) 3．1一般规定 (4) 3．2管材的质量要求 (4) 3．3连接件的质量要求 (5) 3．4绝热板材的质量要求 (5) 3．5材料的外观质量、储运和检验 (6) 4设计 (7) 4．1供暖热负荷计算 (7) 4．2系统设计 (8) 4．3热媒集配装置、加热管及附件的设计 (10) 5施工 (12) 5．1一般规定 (12) 5．2绝热层的铺设 (12) 5．3加热管的配管和敷设 (13) 5．4热媒集配装置的安装 (13) 5．5混凝土的浇捣和养护 (14) 5．6地面层的施工 (14) 5．7安全生产和成品保护 (15) 6检验、调试与验收 (15)
地面辐射供暖技术规程 （地暖在线整理发布，） 前言 本规程是根据建设部建标<>号文件“关于印发《二〇〇一二〇〇二年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。 本规程主要由以热水为热媒和以发热电缆为热源的，地面辐射供暖工程中的设计、材料选择、施工、调试验收等几方面内容组成。 第一章总则 第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。 第条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。 第条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。 第二章术语 第条低温热水地面辐射供暖（） 以温度不高于℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。 第条分、集水器（） 水系统中，用于连接各路加热管供、回水的配、集水装置。 第条面层（） 建筑地面直接承受各种物理和化学作用的表面层。 第条找平层（） 在垫层或楼板面上进行抹平找坡的构造层。 第条隔离层（） 防止建筑地面上各种液体或地下水、潮气透过地面的构造层。 第条填充层( ) 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。 第条绝热层（) 用以阻挡热量传递，减少无效热耗的构造层。 第条防潮层（） 防止建筑地基或楼层地面下潮气透过地面的构造层。 第条伸缩缝（） 补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。 第条铝塑复合管( ) 内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以或标记。 第条聚丁烯管( ) 由聚丁烯－树脂添加适量助剂，经挤出成型的热塑性加热管，通常以标记。 第条交联聚乙烯管( ) 以密度大于等于0.94g的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方
第四章低温热水地面辐射供暖系统的材料 第1节一般规定 第4.1.1条低温热水地面辐射供暖系统中所用主要材料包括加热管、分、集水器 （含连接件等）、隔热材料等。 第4.1.2条系统中所用材料，应根据工程环境，如工作温度、工作压力、荷载、设计寿命及施工性能，参考相关的标准综合比较后确定。 第4.1.3条所有材料均应是按国家有关标准检验合格的，有关强制性性能要求应由国家授权机构进行检测，并出具有效证明文件或检测报告。 第4.1.4条管材生产企业必须向设计、安装和建设单位提供有关管材的下列文件 资料： 1. 国家授权机构提供的管材型式检验报告； 2. 产品合格证； 3. 有特殊要求的管材，厂家应提供相应说明书 第2节加热管管材 第4.2.1条低温热水地面辐射供暖系统的加热管一般为塑料管或铜管, 应根 据其工作温度、工作压力、使用寿命、可维修性、施工方便程度和环保性能 （如管材回收利用的可能性）等因素，经全面综合考虑和技术经济比较后确 定。 第4.2.2条加热管质量必须符合相应标准中的各项规定与要求；加热管的物 理性能应符合附录F的规定。 第4.2.3条塑料加热管外壁标识应按相关管材标准执行，有阻氧层的加热管 宜注明。 第4.2.4条与其它供暖系统共用同一集中热源水系统、且其它供暖系统采用 钢制散热器等易腐蚀构件时，全塑管宜有阻氧层或在热水系统中添加除氧剂， 以有效防止渗入氧而加速对系统的氧化腐蚀。 第4.2.5条塑料加热管的内外表面应该光滑、平整、干净，不能有可能影响 产品性能的明显划痕、凹陷、气泡等缺陷。 第4.2.6条塑料加热管的公称外径、公称壁厚与偏差，应符合附录G的要求。 第4.2.7条塑料加热管必须进行遮光包装后运输，不得裸露散装。 第3节分、集水器及连接件的质量要求 第4.3.1条分、集水器包括分、集水干管、排气泄水装置、支路阀门和连接 配件等。 第4.3.2条分、集水器（含连接件等）的材料宜为铜质。当用于连接PP-R 管或PP-B管时，铜质连接件直接与PP-R或PP-B接触的表面必须镀镍。 第4.3.3条分、集水器（含连接件等）的表观，内外表面应光洁，不允许有 裂纹、砂眼、冷隔、夹渣、凹凸不平及其它任何影响性能的缺陷。表面电镀 的连接件，色泽应均匀，镀层牢固，不允许有脱镀的缺陷。 第 4.3.4条金属连接件间的连接及过渡管件与金属连接间的连接采用 GB7306-2000《550 用螺纹密封的管螺纹》连接密封。永久性的螺纹连接，允
地板辐射采暖施工方案 (1)、一般规定 1、地板辐射供暖的安装工程，施工前应具备下列条件： A:设计图纸及其它技术文件齐全。 B:经批准的施工方案或施工组织、设计，已进行技术交底。 C:施工力量和机具等，能保证正常施工。 D:施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 5、管道系统安装间断或完毕的敝口处，应随时封堵。 6绝热层应铺设在平整的基础上。 7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 8、加热管的弯曲半径、PEX管不宜小于5倍管外径。 9、填充层内的加热管不得有接头。 10、采用专用工具断管，断口应平整，断口面应垂直于管辐线
(2)、施工操作流程 1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。因此要求土建应做水泥砂浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。 2、分集水器的安装 A:应与地面垂直，牢固固定于墙面。 B：立管高不得小于150mm不宜大于700mm而且每层分配器安装位置宜相同。 3、保温层的铺设：在不需要损失热量的地方铺设聚苯板，加铺铝箔。 4、低温管的铺设 A:环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。 B:管路固定：加热管应加以固定，采用用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。 5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。 6铺盖层的要求：回填豆石混凝土(细石检径w 1.2厘米，豆石应用水冲洗干净)；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，所以覆盖层的高度易为管上端2~3厘米。 7、抹水泥沙浆找平层. 8、打压试验，无漏水达到设计要求为合格。 9、验收交工 (3)、应注意的事项 1、在试压合格后，进行卵石混凝土填充层的浇捣，标号应不小于C15卵石粒径宜不大于12mm并宜掺入适量防止龟裂的添加剂。 2、填充层的养护周期，应不小于48小时
