《岩体测试技术》课程结业论文
岩体声波测试技术原理及在工程中的应用
学院：XXX
专业班级：XXX
姓名：XXX
学号：XXX
岩体声波测试技术原理及在工程中的应用
XXX
（XXXX，XX XX）
摘要：声波测试技术现已变成一种常规的勘测技术，在工程地质中的应用越来越广泛这主要的原因就在于它设备简单、测试而广、经济实用，结合地质能较全而地提供岩石及岩体的多种物理力学的动态指标。本文介绍了声波测试技术的基本原理和在工程中的应用实例。
关键词：声波岩体测试泊松比纵波
1概述
在岩体中传播的声波是机械波。由于其作用力的量级所引起的变形在线性围，符合虎克定律，也可称其为弹性波。岩体声波检测（Rock Mass Sound Wave Detecting）所使用的波动频率从几百赫到50千赫（现场岩体原位测试）及100到1000千赫（岩石样品测试），覆盖了声频到超声频频段，但在检测声学领域简称其为“声波检测”。应提及的是：这里所阐述的声波检测还包含一些被动声波检测，即不需要振源的地声检测技术概述。
1.1岩体声波检测技术的进展概述
我国岩体声波检测技术应用研究，是在上世纪六十年代中期开始的。它的起步借鉴了金属超声检测和水声探测技术，从仪器研发、换能器的仿制到研制，现场原位检测及室试件测试方法研究，经历了四十个春秋，是在一代科技工作者多学科群体的努力下完成的；
到今天，检测仪器由第一代电子管式、第二代晶体管式、第三代小规模集成电路式，发展到今天的第四代，即由声波发射电路、大规模集成电路的数据采集系统、计算机嵌入式主板、操作系统软件、信号分析处理软件等组成，成为具有一定智能分析功能的声波检测分析仪，换能器多达十余个品种；
由纵波测试应用发展到横波测试；由声学参量声时的应用，发展到波幅、频率的应用。
目前，声波检测技术纳入了不同行业的多个规程、规，说明该项技术的发展成熟程度。
1.2岩体声波检测使用的频率
2声波传播基本理论
2.1声波基础知识
2.1.1声波概念
发声体产生的振动在空气或其他物质中的传播叫做声波。声波借助各种介质向四面八方传播。声波是频率在20~20000Hz围的振动波，低于20Hz为次声波，高于20000Hz为超声波。
2.1.2声波的种类
无限介质中的波存在两种波：纵波，横波。纵波的质点振动方与波传播方向相平行，横波的质点振动方与波传播方向相垂直。声波是一种纵波，是弹性介质中传播着的压力振动。但在固体中传播时，也可以同时有纵波及横波。
2.2声波的声速
岩体声波检测技术得到广泛应用，有着完善的物理基础。首先，我们讨论岩体的
声速与岩体物性间的关系。鉴于岩体的结构特征，和检测的对象既有大块的岩体，也有小尺寸的岩石试件，由固体中波动方程的解可知，岩体或岩石的几何尺寸与声波波长相对关系的不同，边界条件是不一样的，声速的表达式也不一样，有必要对它们分别讨论。 2.2.1无限固体介质中的声速
无限体(介质)指的是介质的尺寸远比波长大，理论及实验证明当介质与声波传播方向相垂直的尺寸D ，存在D ＞( 2~5 )，此时的介质可认为是无限体。
无限体纵波的声波传播速度：
()()()
μμμρ2111-+-?
=
E
ＰＶ （1）
无限体横波的声波传播速度：
)
1(21
μρ
ρ
+?
=
=
E
G
ＳＶ （2）
式中 Ｅ――弹性模量（Pa ）
Ｇ――剪切模量（Pa ） ――泊松比（无量纲） ――质量密度（kg/m 3）
2.2.2有限固体介质中的声速 2.2.2.1一维杆的声速
(1) 一维杆的边界条件：当固体介质的尺寸和波长满足下列关系称为一维杆。即：
L
D D
5
12<> λ
式中 ――波长
D ――一维杆直径 L ――一维杆的长度 (2) 一维杆轴线方向的纵波声速为:
ρ
E
V B =
（3）
显然，VB 与无限体的纵波声速相差
()()()
μμμ2111-+-，当
=0.2～0.25，
B P V V ）－1.105.1(=
(3) 论述一维杆的声速的目的是：在测取岩石试件的声速时，岩石试件可能是圆柱体，也可能是长方体，故不可以把岩石试件的尺寸加工成一维杆，因为这时测出的声速是（3）式的一维杆的声速，不是无限体的声速，其值不能代表现场测到的岩石无限体的声速，也不能作为计算岩体完整性指数的V PR 值。
(4) 如果把岩石试件有意加工成一维杆，测其轴向声速，再按（3）式可以测算出岩石的弹性模量。 2.2.2.2二维板的声速
当岩体的尺寸满足二维板的边界时，即在X 及Y 方向的尺寸远大于Z 方向尺寸，且Z 方向的尺寸Lz ＜
时，二维板在X 及Y 方向的声速如下：
()
2
121
μρ+=
E
V P (4)
板状建筑石材的声波检测，对垂直于厚度方向的纵波声速，应按式（4）式来考虑，同样可以用声速来确定其完整性及动弹性力学性能。 2.2.3声速与岩体性质关系 2.2.3.1声速与裂隙的关系
表2 裂隙发育程度与声速之间关系
岩体是多裂隙非均匀介质，裂隙的
发育影响着岩体的稳定性,室模拟
及大量现场测试数据证实，随着裂
隙的发育，声波在岩体将产生绕
射、折射以及多次反射，造成声线
拉长，使传播时间，随裂隙的发育而增大，“视声速”降低，表2示出这一关系。为了用声速值定量说明裂隙发育程度，可测量待定岩体的声速V pm，及岩石标准试件的声速V pr。(因试件仅有少量裂隙故V pr>V pm)，并以(V2pr-V2pm)/V2pr，和(V pm/V pr)2分别表征岩体裂隙系数及完整性系数。它已成为评价岩体完整程度的重要参数。
2.2.
3.2声速与孔隙率的关系
岩体孔隙率影响着声速.目前仍延用的韦里(Wyllie)公式，建立在将多孔隙岩体近似等效为多孔的岩体骨架(1-)，及孔所充填的介质()两部分组成。声波在其传播的时间，可视为
式中V p、V pl、V pm分别为多孔岩体、充填介质、岩体骨架的纵波声速，为孔隙率，则
式中t为总的声时，t j、t m分别为充填介质及岩石骨架的声时，可见孔隙率是声速的相关函数。韦里公式是不完善的，未能考虑传播中的许多复杂因素，故与实
际往往有所出人，但就此仍可看出其基本关系。
2.2.
3.3声速与岩体风化程度的关系
表3 岩体性状与声速
岩体随其风化程度的不同，在其部结
构特性上，即松散程度、胶结状况、
矿物成分、容重、孔隙度、粒度等物
理性能存在着差异，将引起弹性模量、
泊桑比及密度上的差异。风化程度的
不同，还造成岩体不均匀，至使不同声阻抗率
界面上发生波的折射、反射、绕射，这些因素均使声速随风化程度的剧烈而降低。表3列出了某一大型水利枢纽某坝段结晶岩的这一关系。
2.2.
3.4声速与应力的关系
我国许多单位开展的岩体声速和应力的实验研究表明，多裂隙、多孔隙岩体的声速与岩体所受应力有关。这一现象目前解释为：应力增加时，岩体裂隙、孔隙受挤压，声波易于传播，声速相应增加;当应力超过岩体破坏强度使岩休原有裂隙扩展，或产生新裂隙，或应力解除后，又会出现声速降低，称之为“裂隙效应”。
2.2.
3.5声速与环境温度的关系
温度上升，声速下降。度下降声波提高，特别当温度下降到度以下，孔隙中的水变成冰，声速由1500m/s(水)变为3600~4300m/s(-5~-80C冰)。
2.3声波测试基础理论
2.3.1描述声波基本参数
《岩体测试技术》课程结业论文 岩体声波测试技术原理及在工程中的应用 学院：XXX 专业班级：XXX 姓名：XXX 学号：XXX
岩体声波测试技术原理及在工程中的应用 XXX （XXXX，XX XX） 摘要：声波测试技术现已变成一种常规的勘测技术，在工程地质中的应用越来越广泛这主要的原因就在于它设备简单、测试而广、经济实用，结合地质能较全而地提供岩石及岩体的多种物理力学的动态指标。本文介绍了声波测试技术的基本原理和在工程中的应用实例。 关键词：声波岩体测试泊松比纵波 1概述 在岩体中传播的声波是机械波。由于其作用力的量级所引起的变形在线性围，符合虎克定律，也可称其为弹性波。岩体声波检测（Rock Mass Sound Wave Detecting）所使用的波动频率从几百赫到50千赫（现场岩体原位测试）及100到1000千赫（岩石样品测试），覆盖了声频到超声频频段，但在检测声学领域简称其为“声波检测”。应提及的是：这里所阐述的声波检测还包含一些被动声波检测，即不需要振源的地声检测技术概述。 1.1岩体声波检测技术的进展概述
我国岩体声波检测技术应用研究，是在上世纪六十年代中期开始的。它的起步借鉴了金属超声检测和水声探测技术，从仪器研发、换能器的仿制到研制，现场原位检测及室试件测试方法研究，经历了四十个春秋，是在一代科技工作者多学科群体的努力下完成的； 到今天，检测仪器由第一代电子管式、第二代晶体管式、第三代小规模集成电路式，发展到今天的第四代，即由声波发射电路、大规模集成电路的数据采集系统、计算机嵌入式主板、操作系统软件、信号分析处理软件等组成，成为具有一定智能分析功能的声波检测分析仪，换能器多达十余个品种； 由纵波测试应用发展到横波测试；由声学参量声时的应用，发展到波幅、频率的应用。 目前，声波检测技术纳入了不同行业的多个规程、规，说明该项技术的发展成熟程度。 1.2岩体声波检测使用的频率
附件 一、项目来源 受某院委托，我院承担安包隧道项目工程地质钻孔声波波速测试工作。二、任务与目的 岩石声波波速测试，用于划分岩体风化壳及其强度评价、深部地层软弱结构面、破碎带埋深及岩溶发育特征的勘查，计算钻孔岩石完整性系数，判别钻孔岩层的完整性。 三、波速测试工作情况 我院于2016年11月18日进场开展测试工作共完成了3个钻孔的波速测试工作，共完成310.25m的波速测试，具体工作量统计见表1.3.1所示。 四、声波波速测试原理与方法技术 声波检测技术中有三个声学参量，即声速、声波波幅及频率，可对介质的物性做出评价。各声学参量简述如下： ①声速与弹性力学参数的关系：当测取岩体的纵波及横波声速Vp与Vs，并已知岩体密度ρ的情况下，便可以获取岩体的动弹性模量E、剪切模量G和泊松比б，从而做出对岩体的动力学特征做出评价。 ②声速岩体完整性指数：可用纵波评价岩体的质量，可用岩石样本的纵波波速Vpr与岩石的纵波平均声速Vpo测算出岩体的完整性指数Kv。由完整性指数，可对岩体的工程力学性质进行分类。 ③声速与岩体的裂隙：当波动的前方有裂隙存在时，在裂隙尖端所产生的新的点振源浆可绕过裂隙继续传播，形成波的“绕射”。绕射的过程声线“拉”长，声时加长，使视声波降低，故声波不仅可对岩体的风化程度加以划分，对岩体中存在的裂隙有着极为敏感的反应。
④声波与岩体结构的关系：声波在整体块状结构中得传播速度最快，在层状结构、碎裂状结构、散体结构中，由于裂隙发 育程度不同，声波在这种非均质介质中传播， 将会在不同的波阻抗界面产生波的折射、反射、 波形转换等，使波速拉长，从而使声波随结构 的复杂而降低。 由测试对象及测试目的的不同，声波测试 有多种方法，具体有投透射法、折射法、反射 法等。其中折射法—单孔一发双收声测井法主 要用于岩体风化壳划分及强度评价、深部地层 软弱结构面、破碎带埋深及发育特征的勘查。 根据本项目特点，采取单孔一发双收声测井进 行检测。工作方法如右图所示： 五、声波波速测试岩土划分依据 计算岩体的完整性系数Kv： Kv=（Vpr①∕Vpo②）2 ①Vpr－在钻孔岩体各个岩性分段中测得的纵波波速平均值； ②Vpo－选用本场地各钻孔各岩性分段的新鲜岩样纵波波速。 选取岩芯样时根据现场编录人员对钻孔岩性分段，在各个岩性分段中各取一组完整新鲜芯样并测量芯样纵波波速取所测的代表性岩样的纵波波速为该分段的纵波波速特征值。通过计算岩体的完整性系数Kv，比对岩体完整性分类标准表，可以划分岩体结构类型。岩体完整性分类标准表如下所示： 岩体完整性分类标准表附表2.2.3 、声波波速测试成果与评价 根据以往工作经验，新鲜未风化岩块波速为4500 m/s左右，微风化波速约为3000～4500m/s左右；中等风化波速约为2000～3000m/s左右；强风化波速约

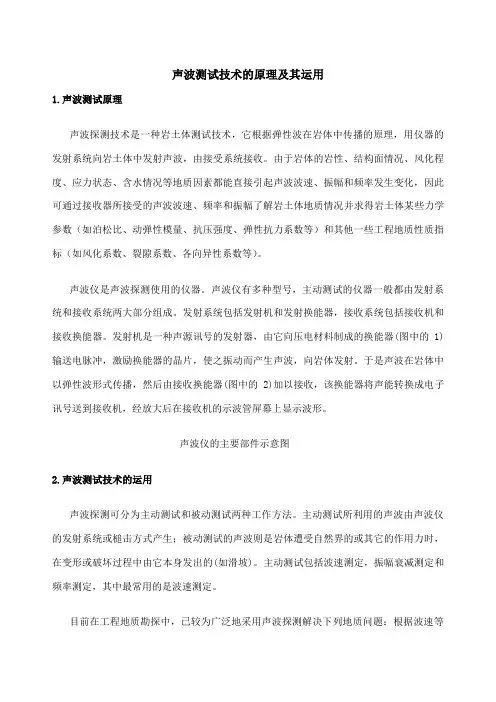

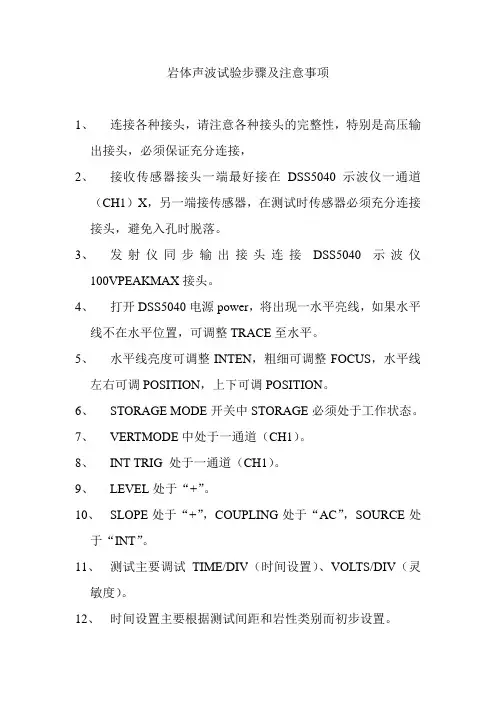

声波测试技术的原理及其运用 1.声波测试原理 声波探测技术是一种岩土体测试技术，它根据弹性波在岩体中传播的原理，用仪器的发射系统向岩土体中发射声波，由接受系统接收。由于岩体的岩性、结构面情况、风化程度、应力状态、含水情况等地质因素都能直接引起声波波速、振幅和频率发生变化，因此可通过接收器所接受的声波波速、频率和振幅了解岩土体地质情况并求得岩土体某些力学参数（如泊松比、动弹性模量、抗压强度、弹性抗力系数等）和其他一些工程地质性质指标（如风化系数、裂隙系数、各向异性系数等）。 声波仪是声波探测使用的仪器。声波仪有多种型号，主动测试的仪器一般都由发射系统和接收系统两大部分组成。发射系统包括发射机和发射换能器，接收系统包括接收机和接收换能器。发射机是一种声源讯号的发射器，由它向压电材料制成的换能器(图中的1)输送电脉冲，激励换能器的晶片，使之振动而产生声波，向岩体发射。于是声波在岩体中以弹性波形式传播，然后由接收换能器(图中的2)加以接收，该换能器将声能转换成电子讯号送到接收机，经放大后在接收机的示波管屏幕上显示波形。 声波仪的主要部件示意图 2.声波测试技术的运用 声波探测可分为主动测试和被动测试两种工作方法。主动测试所利用的声波由声波仪的发射系统或槌击方式产生；被动测试的声波则是岩体遭受自然界的或其它的作用力时，在变形或破坏过程中由它本身发出的(如滑坡)。主动测试包括波速测定，振幅衰减测定和频率测定，其中最常用的是波速测定。 目前在工程地质勘探中，已较为广泛地采用声波探测解决下列地质问题：根据波速等声学参数的变化规律进行工程岩体的地质分类；根据波速随岩体裂隙发育而降低及随应力状态的变化而改变等规律，圈定开挖造成的围岩松驰带，为确定合理的衬砌厚度和锚杆长度提供依据；测定岩体或岩石试件的力学参数如杨氏模量、剪切模量和泊松比等；利用声速及声幅在岩体内的变化规律进行工程岩体边坡或地下硐室围岩稳定性的评价；探测断层、溶洞的位置及规模，张开裂隙的延伸方向及长度等；利用声速、声幅及超声电视测井的资料划分钻井剖面岩性，进行地层对比，查明裂隙、溶洞及套管的裂隙等；划分浅层地质剖面及确定地下水面深度；天然地震及大面积地质灾害的预报。 声波探测的工作方法： （1）测网的布置 测网的布置一般应选择有代表性的地段，力求以最少的工作量解决较多的地质问题。 测点或观测孔的布置一般应选择在岩性均匀、表面光洁、无局部节理裂隙的地方，以避免介质不均匀对声波的干扰。如果是为了探测某一地质因素，测量地段应选在其他地质因素基本均匀的地方，以减少多种地质因素变化引起的综合异常给资料解释带来困难。装置的距离要根据介质的情况、仪器的性能以及接收的波型特点等条件而定。 （2）工作方式
