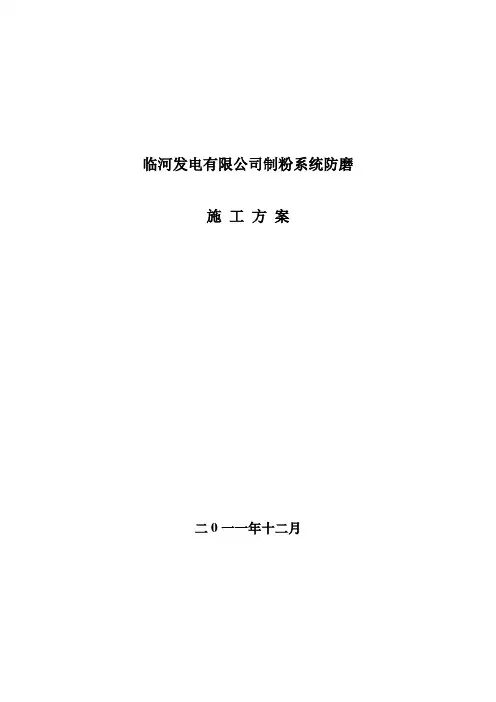

临河发电有限公司制粉系统防磨
施工方案
二0一一年十二月
发电有限公司制粉系统防磨
处理方案
批准：
审核人：
编写人：
发电有限公司
二0一一年十二月
发电有限公司制粉系统防磨
处理方案
一、工程概述
我公司磨煤机采用的是长春发电设备总厂生产的MPS170HP-II 型中速磨煤机，MPS170HP-II是具有三个固定磨辊的外加力型辊盘式磨煤机。落到旋转的磨盘中间的煤在离心力作用下甩到磨盘瓦表面并经过磨辊的碾压。三个磨辊均匀布置在磨盘上，碾磨压力由液压缸提供，加载力通过加载架作用到三个磨辊上。磨辊和磨盘受到的加载力是由拉杆、液压缸实现的，最终作用到基础上。物料的干燥和碾磨是同时进行的。一次风从磨盘周围的喷嘴环喷出，它起到干燥和把磨盘上的碾碎的物料吹到中架体上部分离器里的作用，在分离器里完成粗细粉的分离。
二、制粉系统防磨方案：
本次的防磨涉及三个部位：磨煤机内部、磨煤机上面的分离器内部、磨煤机出口粉管。
改造方案一：
1、磨煤机内部：
更换磨煤机人孔门、磨煤机筒体的弧形钢板（根据打开磨煤机人孔门后的检查情况定）。
更换磨煤机磨辊支架、磨辊支架护板（根据打开磨煤机人孔门后的检查情况定）。
在磨煤机筒体（静环的部位）至筒体1.5米的高度贴150m m×
100m m×12mm防磨陶瓷块，用桐油凝胶（高温型）对。
在磨煤机磨辊支架的护板上粘贴50m m×60m m×8mm的陶瓷块，并用桐油凝胶（高温型）进行粘贴。
在磨煤机分离器内部贴17.5m m×17.5m m×10mm陶瓷块，并用桐油凝胶（高温型）进行粘贴。
在磨煤机出口粉管段贴17.5m m×17.5m m×10mm陶瓷块，并用桐油凝胶（高温型）进行粘贴。
改选方案二：
