排水沟、集水坑施工方案
根据业主要求，我司将在海水库护岸东侧，1-1断面附近开挖一条三防应急排洪沟，排水沟的长度约120米，排水沟沟底排水面宽90cm，顶面宽度为120cm，深度为110cm，具体见《排水沟、集水坑设计图》。施工方案如下：排水沟：
一、施工准备
1、测量放线：由测量根据图纸放出排水沟定位线、基础开挖边线控制桩，在地面上根据地质情况确定放坡坡度，用石灰撒出开挖线，并做好水准点及引桩。
2、现场布置：根据现场情况确定施工便道位置及走向，砂石材料等的分类堆码场地，机具设备及拌和站的摆放位置。
3、材料试验送检工作：做好砂、石、水泥、施工用水等原材料的取样送检工作，确定砂浆的配合比。
二、施工作业及质量要求
1、基础开挖：
（1）、根据测量组放出的开挖边线，清楚开挖区域内的杂物，然后采用挖机开挖基础，人工配合开挖。在临近涵管部位有两跟钢管穿过了排水沟所在位置，给排水沟开挖造成不便，该处需人工开挖，开挖过程应避免将管道给挖坏。
（2）、所有挖出的材料运往海水库护岸2-2断面堤背后进行回填。
（3）、开挖和砌住中认真按测放桩点控制，砌体表面必须拉线立架，保证墙面平整，坡度正确。
（4）、砌筑砌体基础的第一层砌块时，如基地为土质，可直接坐浆砌筑；如基地为岩石时，应先将其表面加以清洗、湿润，再坐浆砌筑。
2、砌石施工及质量要求：
（1）、石料应强韧、密实、坚固和耐久，质地适当细致、色泽均匀，无风化剥落和裂纹及结构缺陷。
（2）、在已开挖基坑中放出基础砌体的边线，按照设计要求的砂浆标号采用人工砌筑，砂浆拌和采用人工搅拌。
（3）、在砌筑前每一石块应用清水洗净使其彻底饱和，垫层亦应干净并湿
润。所有石块均应坐于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。垂直缝的满浆系先将已砌好的石块的侧面抹浆，然后用侧压砌置下一相邻石块；或石块就位后灌入砂浆，填满垂直缝时，应用扁钢捣实。
（4）、如果石块松动或者砌缝开裂，应将石块提起，将垫层砂浆砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆。
（5）、在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mm。如条件不允许时，应在砌浆未凝固前，将砌缝砂浆刮深不小于20mm，为以后勾缝做准备。
（6）、勾好缝或灌好浆的砌体在完工后，视水泥种类和气候情况，在7~4d 内应加强养生。
（7）、砌体应分层砌筑，砌筑上层时不应振动下层，不准在已砌好的砌体上抛掷、滚动翻转或敲击石块。
（8）、较大的砌体应砌在下层，安砌时应选取形状尺寸较为合适的砌块，尖锐突出部分应敲除。竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆的小石片支垫。
（9）、砌体砌筑到顶后，砌体顶面应及时用砂浆抹平，以防止地面水冲刷和渗入。
集水坑
在排水沟的开口处以及连接涵管端需开挖集水坑，集水坑尺寸：长×宽×深：3.2m×3.2m×2m，具体见《排水沟、集水坑设计图》；集水坑采用砌体结构，砌体施工及质量要求参见排水沟施工。
排水沟集水坑平面布置图如下：
排水沟、集水坑施工方案 根据业主要求，我司将在海水库护岸东侧，1-1断面附近开挖一条三防应急排洪沟，排水沟的长度约120米，排水沟沟底排水面宽90cm，顶面宽度为120cm，深度为110cm，具体见《排水沟、集水坑设计图》。施工方案如下：排水沟： 一、施工准备 1、测量放线：由测量根据图纸放出排水沟定位线、基础开挖边线控制桩，在地面上根据地质情况确定放坡坡度，用石灰撒出开挖线，并做好水准点及引桩。 2、现场布置：根据现场情况确定施工便道位置及走向，砂石材料等的分类堆码场地，机具设备及拌和站的摆放位置。 3、材料试验送检工作：做好砂、石、水泥、施工用水等原材料的取样送检工作，确定砂浆的配合比。 二、施工作业及质量要求 1、基础开挖： （1）、根据测量组放出的开挖边线，清楚开挖区域内的杂物，然后采用挖机开挖基础，人工配合开挖。在临近涵管部位有两跟钢管穿过了排水沟所在位置，给排水沟开挖造成不便，该处需人工开挖，开挖过程应避免将管道给挖坏。 （2）、所有挖出的材料运往海水库护岸2-2断面堤背后进行回填。 （3）、开挖和砌住中认真按测放桩点控制，砌体表面必须拉线立架，保证墙面平整，坡度正确。 （4）、砌筑砌体基础的第一层砌块时，如基地为土质，可直接坐浆砌筑；如基地为岩石时，应先将其表面加以清洗、湿润，再坐浆砌筑。 2、砌石施工及质量要求： （1）、石料应强韧、密实、坚固和耐久，质地适当细致、色泽均匀，无风化剥落和裂纹及结构缺陷。 （2）、在已开挖基坑中放出基础砌体的边线，按照设计要求的砂浆标号采用人工砌筑，砂浆拌和采用人工搅拌。 （3）、在砌筑前每一石块应用清水洗净使其彻底饱和，垫层亦应干净并湿
现浇钢筋混凝土拱桥 现浇混凝土排水沟施工方案 1 施工准备 技术准备 1.水沟施工前，必须验槽，经签认合格后方可进行下道工序施工。 2.根据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对控制桩进行加密和保护。 3.对原材料和半成品进行检验、试验。 2 材料要求 1.水泥：水泥宜采用普通硅酸盐水泥。水泥应具有出厂合格证和检验报告单，进场后应取样复试合格，其质量符合国家现行标准的规定和设计要求。 2.砂：宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3%。 3.石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。其含泥量不得大于1％，吸水率不应大于1.5%。 4.混凝土拌合用水：宜采用饮用水。当采用其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》（JGJ 63）的规定。 2.3 机具设备 1.机械：混凝土搅拌机、混凝土搅拌运输车等。 2.机具：插人式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。 2.4 作业条件 1.土方开挖、基坑支护已经完成，经有关方面验收合格。 2.现场“三通一平”满足施工需要。 3.沟槽一侧堆土距离槽边上口1.5m以外。 4.基坑地下水已经降至基底以下0.5m。 3 施工工艺 3.1 工艺流程 基槽开挖→底板模板安装→底板混凝土浇筑→侧墙、顶板内模安装→侧墙、顶板钢筋绑扎→侧墙、顶板外模安装→侧墙、顶板混凝土浇筑 3.2 操作工艺 1.底板模板安装 (1)模板选择：基础底板模板可采用组合钢模板或胶合板模板现场拼装。对于周转次数多或有特殊要求的部位（变形缝、后浇带等），也可采用加工专用或组合式钢模板与钢支架，以适应特殊需要。 (2)底板吊模安装：墙体下部施工缝宜留于距底板面或梗斜以上不少于200mm～300mm的墙身上，该部位采用吊模处理，吊模底部应采用同强度等级细石混凝土垫块与钢筋三角架支顶牢固。 (3)变形缝橡胶止水带加固：当结构底板变形缝部位设计有橡胶止水带时，应特别注意橡胶止水带的加固与就位正确，在结构内的部分通过加设钢筋支架夹紧，结构外的部分可采用方木排架固定。 2.底板混凝土浇筑 (1)一般要求：底板混凝土应连续浇灌，不得留设施工缝；采取压茬赶浆的方法浇筑。 (2)结构变形缝部位的浇筑：当设有结构变形缝时，应以变形缝为界跳仓施工。变形缝浇筑过程中应先将止水带下部的混凝土振实后再浇筑上部混凝土；振捣过程中不得触动止水带，振捣 时间以混凝土表面开始泛浮浆和不冒气泡为标准。 (3)吊模部位的浇筑：吊模内混凝土需待其下部混凝土浇筑完毕且初步沉实后方可进行，振捣后的混凝土初凝前应给予二次振捣，以提高混凝土密实度。 (4)压光收面：混凝土浇筑完毕，及时用平板振捣器和刮杠将混凝土表面刮平，排除表面泌水。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆盖养生。 (5)混凝土试块的留置
集水井施工方案文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
第一节集水井施工工艺一、施工准备工作 土方工程施工应严格按照设计规定的技术标准、地质资料、周围建筑物、地上、地下管线等资料精心组织。 1、认真制定施工方案根据国家和地方的有关法律、法规、技术标准及设计要求，明挖敞开段的地质勘探资料以及周围建筑物和地下管线的详勘资料，认真地做好基坑施工方案，包括保护周围环境和围护结构的监控措施。 2、备足排除基坑积水的排水设备为保证基坑开挖中不积水，并确保查清和排干基坑开挖范围的储水体、废旧水管及雨水等的积水，必须事先备好设备以防开挖土坡被冲坍，从而造成围护结构大幅度变形和地面大量沉陷的严重后果。 3、备好出土、运输和弃土条件采用挖掘机坑内作业，自卸车运至指定弃土场。为保证基坑开挖中连续高效率出土，机械设备完好率必须达到100% ；弃土场要事先联系好并确定好汽车行走路线；加快开挖速度，减少土体挠动，确保达到周边环境和结构位移不超过规定警戒值范围。 4、基坑周边排水在施工中沿基坑壁四周做临时排水沟，与市内排水管网接通，用来防止坑外水进入基坑。 二、集水井施工步骤： 测量放线→基坑开挖→垫层铺筑→底板钢筋制作安装→底板模板安装加固→底板混凝土浇筑→混凝土养护拆模→井壁钢筋制作安装→井壁模板安装加固→井壁混凝土浇筑→集水井盖板制作安装→集水井验收 1、测量放线
施工前根据平面布置图中集水井的位置及开挖坡比，在基坑顶部由测量放线， 用白灰撒出基坑开挖开口边线。 2、基坑开挖 ⑴集水井基坑开挖 根据集水井开挖图，由基坑顶部根据开挖边线，四面放坡，采用无支护机械开挖，采用自卸汽车装运土，基坑底部预留20cm保护层，由人工根据集水井底部 设计高程精确开挖。 ⑵基坑降水 在集水井基坑开挖过程中，可在基坑开挖平台附近用铲开挖探坑观测地下水位及检测底部土样含水率，以便及时掌握地下水位及土层情况更好的指导下一步施工。如地下水位高于集水井底板高程，可在基坑坡脚处，布置轻型井点，间距1m,井管外斜，井管底部低于集水井井底高程1m一下，井管之间用塑料钢丝管连 接，并连接至水泵，进行水泵降水以切断外部水源补给，直至基坑底部水位低于集水井底板，疏干地板土层再进行下一步开挖。 3、垫层铺筑 基坑基础面经监理工程师验收合格后，可根据设计图纸要求，用手扶式振动夯进行土方夯实，若土质不良则分层回填砂砾石垫层并压实，砂砾石垫层可由装载机运至施工现场，碎石垫层要求级配良好，干净无杂草，相对密度不小于. 4、钢筋加工安装 钢筋在现场集中在制作，钢筋加工时可根据集水井浇筑高度分段加工，加工好的钢筋集中堆放并做好标识及保护措施，钢筋可由人工分次进行竖井垂直运输，运至基坑底部。
排水工程施工组织方案 一、工程简介 安陆市烟杜公路烟店至杜棚改建工程起点为白兆山旅游风景区大门,终点为大天线杜棚地段, （一）技术标准 主要技术标准 等级：四级 计算行车速度：20公里/小时 行车道宽度:6(4.5)米 路基宽度:6.5(5)米 最大纵坡:10% 二、施工准备 1、施工布署 1）施工队设立一个专业的砌筑施工队伍，主要负责全线水沟浆砌工作。 2）修筑施工作业的便道，保证无论天晴下雨，材料都能到达施工现场。堆料场地硬化，合理布置拌合场位置，方便拌和砌筑砂浆。2、项目管理目标 工程质量努力达到精品工程的要求；工程进度满足业主、项目部及监理工程师的要求；工程保证无安全事故发生；工程满足文明施工的要
求。 三、浆砌水沟施工 （1）水沟施工流程图 水沟施工工艺流程图 施 测 基 基 材料准备筑砌沟水配合比选取 缝勾 生养 2（）施工准备材料来源：砂来自府河，片石自采，水泥采用京兰水泥。施工前按照设计施工图纸，准确放样水沟的路基中心线及基础主轴线、墙址轴线、水沟的起迄点和横断面、基坑开挖线，并应用石灰线示出，并用细铁丝或木桩加密固定。清理水沟范围内的场地，铲除有机质和树根草从，水沟两端清理范围适当延长，合理布置堆料场和施工现场，做好场地临时排水工作。）3（、基坑开挖基坑主
要以人工开挖，各部分尺寸、形状以及深度，均按照设计要求施工，基坑开挖尺寸，应满足基础施工的要求，对于基坑内的个别不 规则但稳定的岩石，根据设计要求，可以跳过不挖、不砌。 （4）、砌筑工艺 砌体用石料强度应满足不小于30MPa的要求，片石最小尺寸不能小于30㎝，采用7.5号砂浆砌筑。砂浆拟用小型砂浆搅拌机移动拌和，采用手推车作短距离运输至砌筑现场，施工配合比均按照规范和试验要求进行拌合。 浆砌镶面石时，先根据接砌部位的情况，估计所需的石块形状、大小，然后选石，不垫砂浆进行试砌，再根据试砌情况找出石块中碍事的大棱角，用大锤打掉，用小锤打击小棱角，用凿子凿击底面放不平或影响上部接砌的突出部分，然后铺上砂浆，将石块翻回，用小撬棍将石块拨正，使两边灰缝合适。如石块较小，用手锤轻轻敲击，如石块较大，用手左右揉动，使灰缝挤实。 基坑完成后，按基底纵轴线结合横断面放线复验，按照设计、规范要求清理基坑，自检标高、平整度、断面尺寸、基底承载力，并挂线控制基顶标高，在检查、复核无误并报监理工程师批准后，方可进行水沟砌筑。 砌筑时采用分层砌筑，砌筑上层砌块时，避免振动下层砌块。砌筑工作中断后恢复砌筑时，对已砌筑的砌层表面加以清扫和湿润。每一块石料均应先铺砂浆，再安放片石，经左右揉动几下，再用手锤轻击，将下面的砂浆挤压密实，挤出的砂浆刮起再用，并利用片石的自然形

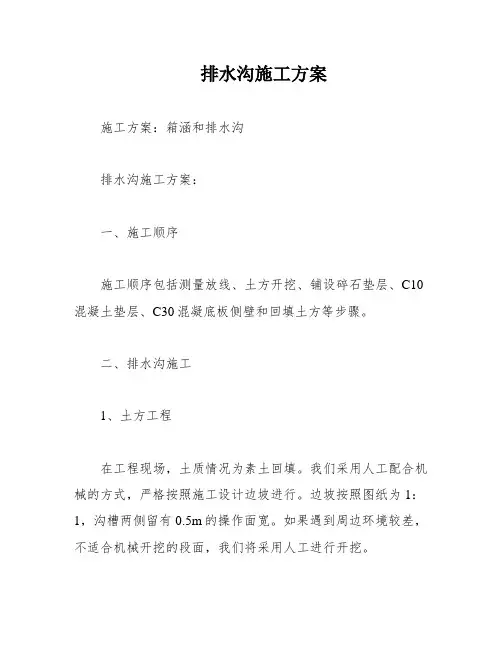

排水沟施工方案
巴中市光辉镇柏林湾村汛期隐患治理工程 水工保护施工方案 编制人： 审核人： 审批人： 中石化中原建设工程有限公司 西南建安项目管理部
3月30日 巴中市光辉镇柏林湾村汛期隐患治理工程 水工保护施工方案 1 编制依据 1.1 《油气长输管道工程施工及验收规范》GB 50369- 1.2 《混凝土结构工程施工质量验收规范》GB 50204- 1.3 《混凝土结构工程施工规范》GB 50666- 1.4 《中华人民共和国石油天然气管道保护法》主席令11届第30号 2 工程概况 3月30日我部对巴中市光辉镇柏林湾村汛期隐患进行现场勘察，隐患整改位置车辆无法直达，需沿田埂步行约0.9km。勘察发现管线上方靠山体位置已形成一个深0.6m三角形汇水池（边长分别为7m，7m，4m），垂直管线路由已形成一条自然冲沟（沟上宽 1.5m，下宽1m，深0.6m），冲沟与管线外侧民房排水沟
（长80m，上宽0.5m，下宽0.4m，深1.2m）相接，且接头位置存在 1.7米落差，管线外侧覆土冲刷严重，坡面已形成凹坑。经调查了解，民房主要求对管线冲沟及民房屋后80m排水沟进行混凝土硬化，落差位置修筑一道混凝土挡墙。 管线上方冲 沟长7m，原管线 路由冲刷形成近似 三角形汇水
房屋后排水沟 该处落差约1.7m ， 房屋后排水沟
3 组织机构 3.1 项目组织机构 为保证川东北输气大队汛期隐患治理工程施工安全、有序进行，项目部设立施工组织机构，组织机构设置如下： 3.2主要工程量 4施工方法 4.1汇水池及管顶冲沟施工方法 根据现场勘察情况，考虑水沟排水量，冲刷形成汇水池(边长7m，7m，4m，深0.6m)及冲沟（沟上宽1.5m，下宽1m，深0.6m）按照原始地形尺寸施工，平整完成后，先底部铺设10cm C15混凝土垫层，再采用C30混凝土硬化，混凝土厚度为30cm，汇水池与上游冲沟搭接位置按原始冲沟尺寸向上游硬化排水沟2m。
集水明排施工工艺 集水明排示意图 集水明排示意图
集水明排施工工艺： 1、工艺流程：定位放线→土方分层开挖→在基坑四周开挖集水井→开挖排水沟→对排水沟利用卵石铺设，设置为盲沟→计算基坑涌水量，选择合适的水泵→基坑外设置截水沟→利用水泵将地下水排出基坑范围 2、操作要点： 2.1 本工艺适用于本工艺适用于民用建筑中含水层黏性土或砂土地层，降水深度小于2m的潜水或地表水地区。 2.2 在基坑底或开挖面，沿基坑边一侧、二侧、四周或中央设排水明沟，在基坑四角或坑边设置集水井，使地下水沿排水沟流入集水井中，然后用抽水设备抽出基坑外。 2.3 排水沟和集水井应设置在基础范围以外，地下水流向的上游。排水沟边缘离开基坑坡脚应不少于0.3m，排水沟底宽不宜少于0.3m，纵向坡度宜为0.1～0.2%，沟底面应比基坑底或开挖面低0.3～0.5m。集水井在基坑四角设置外，还应沿基坑边每隔30～40m设置一个，集水井底应比相连的排水沟低0.5～1m或深于抽水泵进水阀的高度以上，集水井直径（或边长）宜为0.7～1.0m。 2.4 排水沟可挖成是土沟，也可用砖砌；集水井壁可砌干砖，或用木板、竹片、混凝土管支撑加固；当基坑挖至设计标高时，集水井底宜铺约0.3m厚的碎石滤层。 2.5排水设备宜采用潜水泵、离心泵或污水泵，水泵的选型可根据排水量大小及基坑深度选用。
2.6 当基坑深度较大，地下水位较高且多层土中上部有透水性较强的土层时，可在边坡不同高度分段的平台上设置多层明沟，分层排除上部土层中的地下水（即分层明沟排水法）。 普通明沟排水法分层明沟排水法 1-排水明沟；2-集水井；3-水泵1-底层排水明沟；2-底层集水井； 4-原地下水位；5-降水后地下水位3-二层排水沟；4二层集水井；5-水泵 6-原地下水位；7-降低后地下水位 3、质量要求： 3.1排水沟坡度应符合方案计算要求，偏差不得超过2‰。坑内不得积水，并保持沟内排水畅通。 3.2集水明排抽出的水应适当引离基坑，以防倒流或渗回基坑内，并经沉淀后再排入市政排水系统或河涌等；另外为防止地表水流入基坑内，应沿基坑顶四周设截水沟，把地表水、施工用水等引离基坑。 3.3明沟排水法宜用于粗粒土层和渗水量小的黏性土，当土层为细砂和粉砂时，渗出的和抽出的地下水均会带走细粒而发生流砂现象，导致边坡坍塌、坑底涌砂，难以施工，此时应改用人工降低地下水位的
1、施工放样 排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。 2、施工方法 （1）、护坡道碾压 在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。 （2）、沟槽开挖 护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~ 15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。（3）、片石砌筑 沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
3、材料要求 （1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。 （2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。 （3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。 4、沟体片石砌筑 排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；
福银高速X X长江公路大桥项目缝隙式排水沟、集水井预制及安装施工方案 二0XX年三月十日
目录 一、编制依据 (1) 二、编制范围 (1) 三、工程概况 (1) 四、施工进度计划 (1) 五、施工前准备工作 (2) 1.材料 (2) 2.人员配置 (2) 3.技术准备 (3) 4.机械设备 (3) 六、预制生产工艺 (3) 1.预制场建设 (4) 2.模板制作和安装 (4) 3.钢筋加工与安装 (5) 4.拌和、浇筑砼 (5) 七、现场安装施工方法 (6) 1.缝隙式排水沟安装施 (6) 2.集水井安装施工 (7) 八、施工过程中的质量控制及措施 (8) 九、确保安全的施工 (9)
缝隙式排水沟、集水井预制及安装施工方案 一、编制依据 1、《XX长江公路大桥路面P1标合同文件》 2、《公路工程质量检验评定标准》（JTG F80/1-2004） 3、《公路工程集料试验规程》（JTJ E428-2005） 4、《公路路面工程技术规范》 5、《公路工程施工安全技术规范》JTJ 076-95） 6、《交通部〈公路工程国内招标文件范本〉》（2003）第五篇《技术规范》 二、编制范围 本方案编制的范围为XX至XX高速公路XX长江公路大桥（江西段）土建主体工程路面P1合同段（K7+840～K24＋844）缝隙式排水沟、集水井预制及安装施工方案，若经过项目办、总监办、驻地办批准，则适用于本合同段所有缝隙式排水沟、集水井预制及安装施工。 三、工程概况 XX长江公路大桥P1合同段起止桩号：K7+840～K24+844，标段全长共17.004 KM，其中缝隙式排水沟全长2800延米；中央分隔带集水井121座。为保证后期路面施工的顺利进行,根据合同文件和图纸设计要求，我经理部决定开始对全线超高段的缝隙式排水沟、中央分隔带集水井进行预制与安装施工。 四、施工进度计划 计划于20XX年3月20施工，20XX年4月25日完工
现浇混凝土排水沟施工方案 1施工准备 技术准备 1.水沟施工前，必须验槽，经签认合格后方可进行下道工序施工。 2.根据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置， 并对控制桩进行加密和保护。 3.对原材料和半成品进行检验、试验。 2材料要求 1.水泥：水泥宜采用普通硅酸盐水泥。水泥应具有出厂合格证和检验报告单，进场后应 取样复试合格，其质量符合国家现行标准的规定和设计要求。 2.砂：宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3%。 3.石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4 ， 且不得大于 40mm 。其含泥量不得大于1％，吸水率不应大于1.5% 。 4.混凝土拌合用水：宜采用饮用水。当采用其他水源时，其水质应符合 国家现行标准《混 凝土拌合用水标准》（ JGJ 63 ）的规定。 2.3机具设备 1.机械：混凝土搅拌机、混凝土搅拌运输车等。 2.机具：插人式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。 2.4作业条件 1.土方开挖、基坑支护已经完成，经有关方面验收合格。 2.现场“三通一平”满足施工需要。 3.沟槽一侧堆土距离槽边上口 1.5m 以外。 4.基坑地下水已经降至基底以下0.5m 。 3施工工艺 3.1工艺流程 基槽开挖→底板模板安装→ 底板混凝土浇筑→ 侧墙、顶板内模安装→ 侧墙、顶板钢筋绑扎→侧墙、顶板外模安装→ 侧墙、顶板混凝土浇筑 3.2操作工艺
1.底板模板安装 (1)模板选择：基础底板模板可采用组合钢模板或胶合板模板现场拼装。对于周转次数 多或有特殊要求的部位（变形缝、后浇带等），也可采用加工专用或组合式钢模板与钢支 架，以适应特殊需要。 (2) 底板吊模安装：墙体下部施工缝宜留于距底板面或梗斜以上不少于200mm ～ 300mm 的墙身上，该部位采用吊模处理，吊模底部应采用同强度等级细石混凝土垫块与钢筋三角架 支顶牢固。 (3)变形缝橡胶止水带加固：当结构底板变形缝部位设计有橡胶止水带时，应特别注意 橡胶止水带的加固与就位正确，在结构内的部分通过加设钢筋支架夹紧，结构外的部分可 采用方木排架固定。 2.底板混凝土浇筑 (1)一般要求：底板混凝土应连续浇灌，不得留设施工缝；采取压茬赶浆的方法浇筑。 (2)结构变形缝部位的浇筑：当设有结构变形缝时，应以变形缝为界跳仓施工。变形缝 浇筑过程中应先将止水带下部的混凝土振实后再浇筑上部混凝土；振捣过程中不得触动止水带，振捣 时间以混凝土表面开始泛浮浆和不冒气泡为标准。 (3)吊模部位的浇筑：吊模内混凝土需待其下部混凝土浇筑完毕且初步沉实后方可进 行，振捣后的混凝土初凝前应给予二次振捣，以提高混凝土密实度。 (4)压光收面：混凝土浇筑完毕，及时用平板振捣器和刮杠将混凝土表面刮平， 排除表面泌水。待混凝土收水后用木抹子搓压平实，铁抹子收光，初凝后立即覆盖养 生。 (5)混凝土试块的留置 1) 抗压强度标准养护试块：每工作班不应少于 1 组，每组 3块；每浇筑 100或每段长不 大于 l00m 时，不应少于1组，每组 3块。 2)与结构同条件养护试块应根据需要数量留置。 3)抗渗试块：每浇 500 时混凝土不得少于 1组，每组 6 块。 4) 抗冻试块留置组数按抗冻标号规定留置，每浇500或不足500混凝土留置1组；当配合比和施工条件发生变化时，应增加留置组数。 (6)混凝土养护：混凝土的养护应避免混凝土早期脱水和养护过程中缺水。常温下，混
纵向排水沟集水井 施工方案
纵向排水沟、集水井施工方案 一、编制依据 1.《公路排水设计规范》 2.《公路工程质量检验评定标准》 3. 湖北省咸宁至通山高速公路工程两阶段施工图设计路面工程图纸 二、工程概况 咸通高速公路路面排水设计包括路表排水、路边排水、中央分隔带排水等排水系统。其中中央分隔带排水系统又包括一般段排水和超高段排水。超高段排水则分为横向排水管和纵向排水沟排水。具体工程量详见附表。 三、材料、机械及人员的准备 本分项工程主要采用R235钢筋（61.521t），HRB335钢筋（248.487t），C25现浇混凝土（2264.16m3），C25预制混凝土（476.65m3）盖板、模板等。 所采用的钢筋应符合下列要求： ①钢筋的表面应洁净，使用前应将表面油渍、漆污、锈皮、鳞锈等清除干净；②钢筋应平直，无局部弯折，钢筋中心线同直线的偏差不应超过其全长的1%。 现浇的C25混凝土，应按照试验室人员确定的配合比采取检验合格的原材料搅拌而成。预制的C25混凝土盖板必须得在试验室取样试验强度合格后方可使用。
施工机械为：小型混凝土搅拌机1台，装载机1台，70挖掘机机1台，运输车1辆。 施工人员有：1名领班、1名施工员、15名工人。 四、施工方案 4.1.纵向排水沟施工方案 1.测量放线 纵向排水沟均得在底基层检验合格后在中分带旁左侧路缘带安装钢筋、支模浇筑。根据设计图放线：尺寸为宽50cm（其中两侧现浇混凝土各厚10cm），深54cm（其中底面现浇混凝土10cm，顶面砼盖板厚10cm），具体桩号位置见附表。 2.钢筋安装 钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸，均应符合施工图的设计要求。 （1）绑扎钢筋。Φ14的U型钢筋每延米5根，每根长145cm，φ8型的纵向钢筋与U型钢筋的中点与顶点相接（侧面间距为24cm，底部间距为22cm）。每延米7根，每根100cm。本结构为单排钢筋，距外侧、底部3cm，内侧7cm。 （2）安装后的钢筋，应有足够的刚性和稳定性。 3.支模 待钢筋安装完成后，根据放线的位置进行支模。模板表面刷隔离剂，模板应具有足够的稳定性，保证现浇混凝土时不变形走位。
大运河高邮段水环境综合整治工程 排水沟疏浚及护砌 专项施工方案 一、工程概况 我公司中标承建的大运河高邮段水环境综合整治工程（合同编号：GYDYH-S01）, 其中疏浚整修排水沟8km，沟底高程8.0m，底宽1.5m，开挖边坡按≤1:1.5控制，沟深1.5m左右，开挖土方总量约3.6万m3。另对高邮运河二桥上下游约2km范围内裸露的沟坡采用8cm厚预制混凝土块，下垫8cm厚黄砂和250g/m2土工布的结构形式进行护砌，护砌上限为9.0m，下限为8.0m，护砌总长2025m。 二、施工组织机构、施工总平面布置、施工总体进度计划 1、施工组织机构 根据本工程实际特点和实际需要，为科学施工和协调组织管理，我公司组建项目经理部： 施工组织机构图 2、项目经理部各岗位职能
（1）、项目经理：项目经理全权负责项目部的各项管理工作，组织工程施工管理和施工安全管理，履行合同承诺，执行合同工期，执行相关技术标准，遵守设计文件，科学施工，保证质量，圆满地完成本合同标段的施工任务。 （2）、项目技术负责人：在项目经理领导下，具体主持工程的技术质量管理工作，负责项目部的技术管理、质量监督工作，制定工程的质量管理办法。负责技术交底和有关设计交底的协调工作，编制工程施工组织设计工作，负责向监理单位和质检站提报竣工验收申请，组织竣工验收工作。 （3）、计划员：在施工组织设计的指导下，依照设计文件和技术规范，具体组织工程的施工、技术、安全管理工作。全面负责工程计划工作，做好工程进度计划的安排，认真分析实际进度与计划进度的偏差，及时作好施工生产计划的检查落实和调整工作，定期提出计划完成情况报告；协调好对外及相关部门的业务关系。 （4）、材料员：具体负责工程材料和采购供应，执行工程材料供应计划，按IS09001：2000质量标准做好供方质量评审和材料质量控制及标识，负责运输车辆的组织和管理工作。严格按照工程进度安排材料进场，做到供料及时，所有进场材料都要建立材料明细表，做到进料有依据、用料有手续。材料进场要根据工程所需，严禁浪费，及时呈报日、月度报表。 （5）、质检员：具体负责工程技术管理及工程质量检查与控制工作。开工前同施工员、测量员做好技术交底工作，建立永久控制点，负责测量复合记录。严格执行“三检”制度，对现场质量有否决权。负责资料填写后审核工作，并组织中间验收工作。负责竣工资料组卷前审核工作。 （6）、安全员：具体负责工程施工过程中的安全技术教育和安全的检查管理工作。贯彻“安全第一、预防为主”是安全主管的基本工作职责。贯彻执行安全生产和防火的方针、政策、法律和各项规章制度，负责检查落实情况和执行。检查各项安全操作规程和安全生产、安全防火制度的执行情况。及时发现和整改不安全因素，对安全工作提出建议和意见，防止安全事故的发生。参加事故的调查处理，协助项目经理或队长拟订安全防范措施。负责安全计划的制定和实施，安全事故的统计分析和报表，定期分析安全工作形势，针对存在的问题，提出适当的改进意见。 （7）、测量员：承担本合同标段配备的施工员及测量员为工程队主持施工作业和技术质量管理工作的负责人。具体负责工程项目作业区域的施工组织与技术管理工作，是工程施工作业的直接实施者。施工员及测量员必须执行总监理工程师审定的施工组织设计；必须执行现行的技术规范与标准；必须严格遵循设计文件。熟悉图纸并掌握施工预算技术要求，参与编制施工组织设计。负责施工前对现场进行详细勘察工作，并做好勘察记录，参与技术交底、图纸会审工作，负责三级技术交底。负责主控程序的实施，负责各工序的自检工作并做好记录。严把质量关，对违反质量标准和技术操作规程
混凝土排水沟施工方案 编制人： 审批人： 编制单位： 编制日期：
目录 第一章工程概况.................................................................. 错误!未定义书签。 1.1编制依据.................................................................. 错误!未定义书签。 1.2工程简介.................................................................. 错误!未定义书签。第二章施工方案. (1) 2.1施工方法 (1) 2.2钢筋砼圆管施工工艺流程： (6) 第三章质量管理体系与措施 (8) 3.1质量管理体系 (8) 3.2质量保证措施 (11) 第四章雨季施工措施 (13)

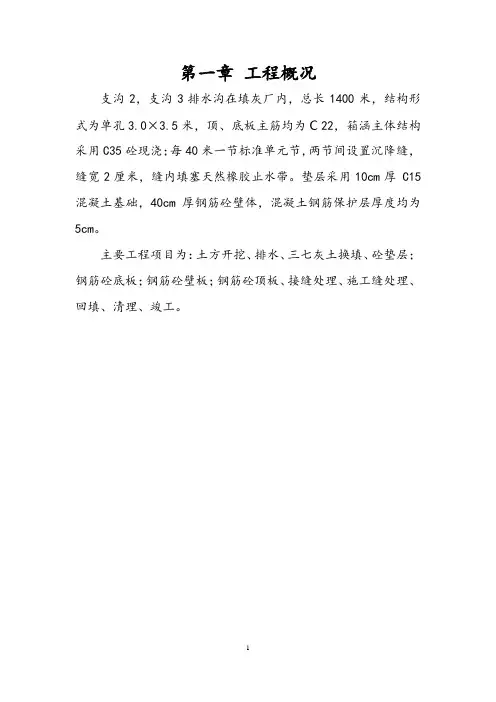

第一章施工方案 排水工程施工顺序按“先下游，后上游”、“每20米一段分段施工，分段完成”的原则进行施工。混凝土配合比按照防水混凝土标准试配和试验，进行严格的渗透性检验。模板使用木模，支模时保证下部底板混凝土与侧墙下八字处一次浇筑成型，以保证防水结构的整体性和良好的防渗性能。侧墙混凝土接茬处采取止水企口的防水保证施工。 2.1施工方法 一、盖板明沟施工顺序：沟槽开挖→垫层施工→钢筋制作绑扎→模板施工→砼浇注→拆模（养护）→砼盖板预制→砼盖板铺设 现浇砼梯形明沟：沟槽开挖→砂砾石垫层→砼浇注→养护 1、施工测量 工程技术人员在开工前要全面熟悉图纸资料、施工技术规、复拟图表中各个数据的正确性，了解设计意图，然后按照图纸资料，施工技术规的要求进行施工测量。测量前要求设计单位到施工现场进行技术交底，沿线等线点、控制桩，水准基点桩以及一些其它重要桩，都要交待清楚，然后根据这些桩橛，全面复核无误后，可照图纸放样施工。如复核与设计误差较大者，用书面形式报告业主、及监理工程师，得到批准后方可进行放样施工。 2、沟槽开挖 （1）开槽时应尽量缩短开槽的暴露时间，同时开槽时应采取防水、排水措施，避免槽底受水浸泡； （2）严禁扰动槽底土壤，如发生超挖，应用原土回填压（夯）实，压实度需满足设计要求；
表1-2 施工组织设计(方案)审批表 工程名称秭归县归州镇贾家店村六组谭家湾高切坡防护工程合同号ZG/GQP/SG/025 NO：施 说明：一式三份，监理单位审批后，送业主单位审定。审定后由监理单位退承包单位一份。
秭归县归州镇贾家店村六组谭家湾高切坡防护工程截、排水沟工程 施工方案 编制： 审核： 河南省郑州地质工程勘察院 2007年5月3日
秭归县归州镇贾家店村六组谭家湾高切坡防护工程 截、排水沟工程施工方案 一、工程概述及工程量 排水沟分切坡边界截水沟和坡面纵向排水沟二类。 沿切坡边界布置周边截水沟，截水沟总长228m，截水沟采用矩形断面，宽0.4m，深0.5m。现筑C20素砼，壁厚及底板厚均为15cm。 坡顶截水沟汇入道路排水边沟，在施工坡段边界和坡段内坡顶凹陷部位设置纵向排水沟与道路排水沟连接，排水纵沟内设置台阶式消能坎。 砼截、排水沟（C20）104ｍ3。 二、施工组织计划 1、劳动力组织计划 排水沟施工由排水沟施工队负责完成。排水沟施工安排2个班组，每班组10人，计划安排劳动力20人。 2、机械设备组织 拟投入砼搅拌机1台，其它小型设备按需要配备。 3、工期安排 沿切坡边界周边布置的截水沟施工在削坡清理完成后即可开始进行施工。截、排水沟施工工期计划安排为20天。 三、施工工艺流程 截排水沟施工工序流程见图1：
图1 截、排水沟施工工序流程图 四、施工方法 本施工方法适用于砼截排水沟。 1、开挖基槽 (1) 截排水沟开挖施工的总体布置采用先上部、后下部的原则，严格按设计图纸施工。开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。 (2) 按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。开挖应严格控制标高，防止超挖或扰动槽底
目录 第一部分：施工组织设计 第一篇编制说明和依据………………………………………………第二篇工程概况………………………………………………………第三篇施工进度计划…………………………………………………第四篇施工平面图布置………………………………………………第五篇施工部署………………………………………………………第六篇主要施工方法及技术措施…………………………………… 一、道路施工测量…………………………………………………… 二、道路工程…………………………………………………………（一）、设计概况………………………………………………………（二）、施工要求………………………………………………………（三）、施工方法……………………………………………………… 三、给水管道工程……………………………………………………（一）、设计概况………………………………………………………（二）、施工方法………………………………………………………第七篇主要材料、机械、劳动力需用量计划……………………… 一、主要材料需用量计划…………………………………………… 二、施工机械状况说明一览表……………………………………… 三、主要劳动力需用量计划…………………………………………第九篇工期保证措施…………………………………………………第十篇文明施工措施…………………………………………………
一、现场容貌环境管理……………………………………………… 二、现场材料堆放和道路排水管理………………………………… 三、分工标志管理…………………………………………………… 四、现场防火管理…………………………………………………… 五、文明运输及外部公共关系管理………………………………… 六、临时设施及生活环境管理……………………………………… 第十一篇质量目标及质量保证体系………………………………… 一、质量目标………………………………………………………… 二、质量保证体系…………………………………………………… 三、管理措施………………………………………………………… 四、工程质量的具体要求…………………………………………… 第十二篇安全目标和安全保证措施………………………………… 一、安全目标………………………………………………………… 二、安全保证体系 (82) 三、安全生产措施 (83) 四、安全生产具体要求 (84) 第十三篇成本管理措施 (86) 一、劳动力管理 (86) 二、材料管理 (87) 三、工程预决算管理 (87) 四、其它 (87)

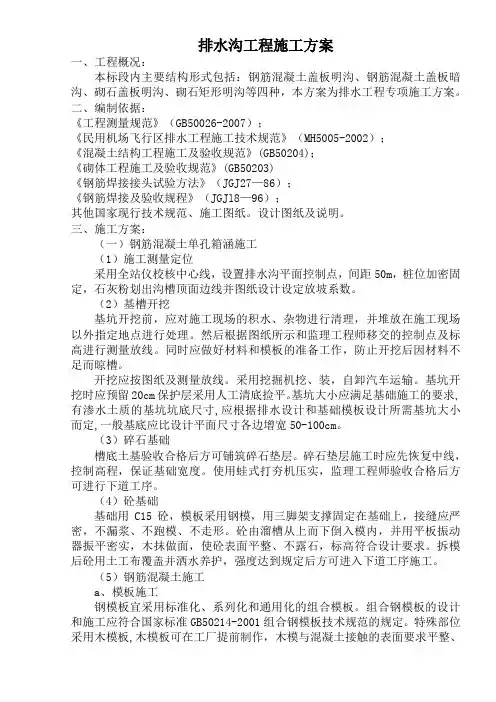

排水沟工程施工方案 一、工程概况： 本标段内主要结构形式包括：钢筋混凝土盖板明沟、钢筋混凝土盖板暗沟、砌石盖板明沟、砌石矩形明沟等四种，本方案为排水工程专项施工方案。 二、编制依据： 《工程测量规范》（GB50026-2007）； 《民用机场飞行区排水工程施工技术规范》（MH5005-2002）； 《混凝土结构工程施工及验收规范》(GB50204)； 《砌体工程施工及验收规范》(GB50203) 《钢筋焊接接头试验方法》（JGJ27—86）； 《钢筋焊接及验收规程》（JGJl8—96）； 其他国家现行技术规范、施工图纸。设计图纸及说明。 三、施工方案： （一）钢筋混凝土单孔箱涵施工 （1）施工测量定位 采用全站仪校核中心线，设置排水沟平面控制点，间距50m，桩位加密固定，石灰粉划出沟槽顶面边线并图纸设计设定放坡系数。 （2）基槽开挖 基坑开挖前，应对施工现场的积水、杂物进行清理，并堆放在施工现场以外指定地点进行处理。然后根据图纸所示和监理工程师移交的控制点及标高进行测量放线。同时应做好材料和模板的准备工作，防止开挖后因材料不足而晾槽。 开挖应按图纸及测量放线。采用挖掘机挖、装，自卸汽车运输。基坑开挖时应预留20cm保护层采用人工清底捡平。基坑大小应满足基础施工的要求,有渗水土质的基坑坑底尺寸,应根据排水设计和基础模板设计所需基坑大小而定,一般基底应比设计平面尺寸各边增宽50-100cm。 （3）碎石基础 槽底土基验收合格后方可铺筑碎石垫层。碎石垫层施工时应先恢复中线，控制高程，保证基础宽度。使用蛙式打夯机压实，监理工程师验收合格后方可进行下道工序。 （4）砼基础 基础用C15砼，模板采用钢模，用三脚架支撑固定在基础上，接缝应严密，不漏浆、不跑模、不走形。砼由溜槽从上而下倒入模内，并用平板振动器振平密实，木抹做面，使砼表面平整、不露石，标高符合设计要求。拆模后砼用土工布覆盖并洒水养护，强度达到规定后方可进入下道工序施工。 （5）钢筋混凝土施工 a、模板施工 钢模板宜采用标准化、系列化和通用化的组合模板。组合钢模板的设计和施工应符合国家标准GB50214-2001组合钢模板技术规范的规定。特殊部位采用木模板,木模板可在工厂提前制作，木模与混凝土接触的表面要求平整、
