EVQC31-120A500V-D1-G001电动汽
车直流快速充电机
使
用
说
明
书
目录
1 概述........................................... 错误!未指定书签。
1.1 ....................................................... 适用范围错1.2 ....................................................... 型号说明错1.3 ....................................................... 产品概述错1.3.1 ..................................................... 产品构成错1.3.2 ..................................................... 产品原理错1.4 ....................................................... 使用环境错1.5 ....................................................... 性能参数错1.6 ................................................... 外形结构尺寸错1.7 ..................................................... 充电机接口错1.7.1 ..................................................... 接口定义错1.7.2 ..................................................... 接口要求错
1.7.3 ................................................. 触头布置方式错
2 功能特点....................................... 错误!未指定书签。
2.1 ....................................................... 基本功能错2.2 ................................................... 安全保护功能错2.3 ................................................... 计量消费功能错2.4 ....................................................... 通讯功能错2.5 ....................................................... 定位功能错2.6 ................................................... 语音提示功能错2.7 ................................................... 历史记录功能错
2.8 ....................................................... 环控功能错
3 操作使用说明................................... 错误!未指定书签。
3.1 ................................................... 充电操作流程错3.1.1 ........................................... 充电卡支付操作流程错3.1.2 ........................................... 二维码支付操作流程错3.1.3 ....................................... 手机验证码支付操作流程错3.1.4 ......................................... 账号密码支付操作流程错3.2 ................................................... 充电信息查询错3.3 ................................................. 充电状态指示灯错3.4 ....................................................... 其他操作错3.
4.1 ........................................... 下载手机客户端APP 错3.4.2 ................................................. 获取设备信息错3.4.3 ................................................... 充电卡查询错3.4.4 ................................................... 充电卡解锁错3.5 ................................................... 使用注意事项错
4 安装说明....................................... 错误!未指定书签。
5 异常处理....................................... 错误!未指定书签。
6 运输、贮存..................................... 错误!未指定书签。
7 开箱及检查..................................... 错误!未指定书签。
8 随机文件及附件................................. 错误!未指定书签。
9 保修服务....................................... 错误!未指定书签。
9.1 ....................................................... 保修条件错9.2 ....................................................... 保修期限错
9.3 ....................................................... 保修办法错
10 原理附图....................................... 错误!未指定书签。
1概述
1.1适用范围
EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。满足GBT20234.3充电接口设计标准和按GBT27930标准设计的车载BMS系统的电动汽车方允许采用此产品进行充电操作。
1.2型号说明
EVQC:ElectricVehicleQuickCharger，电动汽车快速充电机
EVQC31：31系列的直流快速充电机,该系列充电机为一体式一机一充直流快速充电机
120A：充电机额定输出电流
500V：充电机额定输出电压
D1：产品外观序列编号
G001：产品功能序列号，G001为满足国网充电机产品功能配置要求的充电机编号1.3产品概述
1.3.1产品构成
EVQC31-120A500V-D1-G001电动汽车直流快速充电机，是一个能提供国标充电接口和安全可靠充电业务，具有良好的用户体验，满足精确计量计费、充电记录存储、消费结账功能，并具有一定的配置能力，方便调试的产品。主要有7个功能单元：交流配电单元、功率转换单元、直流输出单元、充电接口、充电控制单元、计费认证单元、用户终端。其产品功能架构如图1-1所示：
图1-1直流快速充电机产品功能架构
1)交流配电单元：该单元配置交流断路器、交流接触器、微断控制开关及C级防雷器，该功能单元将交流电能分配至各用电设备，保证设备的安全运行。
2)功率转换单元：该单元有多个充电模块并联组成，每台充电模块均具备自动均
流功能和故障自动退出功能，当其中一个充电模块出现故障时，充电系统仍然可以正常运行。
3)直流输出单元：将功率转换单元转换出的直流电能传递给充电接口。
4)充电接口：与车辆的耦合接口，根据GBT20234.3充电接口设计标准设计。
5)充电控制单元：该控制单元具备控制交流输入通断、直流回路绝缘检测、与功率转换单元进行数据传递、与车辆BMS进行数据传递等功能，以保障用户、设备和车辆的安全。
6)计费认证单元：该模块单元采集用户用电信息并传输给用户终端，且数据经过加密处理可通过无线传输方式上传至运营管理中心。
7)用户终端：该终端为人机操作界面，采用全触摸式液晶屏，并有刷卡区域和语音提示系统，能更好的实现人机互动。
1.3.2产品原理
1.4使用环境
1)环境温度：正常工作环境温度-20℃～+50℃，存储温度-30℃～+70℃；
2)海拔高度≤2000m；
3)相对湿度：5％～95％，无凝结;
4)工作位置：垂直安装，最大斜度不大于5°;
5)使用地点应具有防风沙、雨、雪的设施；无腐蚀性气体；无爆炸性气体的环境
中;
6)使用地点不允许有强烈的震动与冲击。
1.5性能参数
1.6外形结构尺寸
图1-2产品尺寸示意图
1.7充电机接口
1.7.1接口定义
直流充电机与电动汽车充电接口定义应能满足GB/T20234.3的要求，如下图1-5所示：
图1-5直流充电机充电接口定义示意图
1.7.2接口要求
表1-2触头电气参数值及功能定义
触头编号/标识额定电压和
额定电流
功能定义
1-（DC+）750V125A 直流电源正，连接直流电源正与电池正极
2-（DC-）750V125A 直流电源负，连接直流电源负与电池负极
3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线
4-（S+）30V2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线@
5-（S-）30V2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线@
6-（CC1）30V2A 充电连接确认1 7-（CC2）30V2A 充电连接确认2
8-（A+）30V20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源
9-（A-）30V20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源
1.7.3触头布置方式
车辆插头、车辆插座的触头布置方式如图1-6和图1-7所示。
图1-6车辆插头触头布置图图1-7车辆插座触头布置图
2功能特点
2.1基本功能
1)充电机可对下述电池中的一种或多种充电：锂离子蓄电池、镍氢蓄电池、铅酸
蓄电池，适用于常见电动汽车车型。
2)人机界面为“全触摸屏操作”方式，操作方便快捷。且充电机具备工作状态指
示功能，通过充电机顶部灯光可以方便观察充电机的运行状态。
3)具备刷卡加密、计量计费、对后台通信、对电动汽车通信、充电状态指示等功
能；
2.2安全保护功能
1)充电设备具备输入过压、输入欠压、输出过压、输出短路、充电机过温等保护
功能，当出现故障时，充电机应能自动切断输出，并有报警提示，全方位保护
充电安全；
2)充电机具备输出回路与电网隔离、绝缘检测功能，残压泄放、连接确认、极性
检测、通讯中断保护等功能，保护充电时设备和人员的安全。
3)充电机具备急停开关，在发生紧急情况时能通过手动快速切断电源，停止充电。
4)充电机与车辆BMS系统进行通讯联络，实时监测动力蓄电池的充电状态，当出
现动力蓄电池过冲、温度过高或电池极性反接等故障报警时，能迅速停止充电，保护车辆设备和动力蓄电池的安全。
5)充电机有明显的状态指示和文字提示，防止人员误操作。
6)充电机具备与电动汽车动力蓄电池系统连接正确后，充电机才允许启动充电过
程；当充电机检测到与电动汽车动力蓄电池系统连接不正常时，充电过程中若
出现连接异常，充电机能停止充电，并断开直流输出回路，然后电子锁解锁。
具备此连锁功能，以保证与电动汽车分开以前车辆不启动。
2.3计量消费功能
1)充电机配备直流电度表，具有对充电电能进行计量的功能。
2)通过输入分时电量，内部实现转换电量计费，输出完成充电费用的收取、结算。
3)可方便通过充电卡、二维码扫描、手机验证码及账号密码支付方式进行消费结
算。
2.4通讯功能
1)充电机具有与电动汽车蓄电池管理系统BMS通信的功能，判断充电机是否与电
动汽车蓄电池系统正确连接；获得电动汽车蓄电池系统充电参数和充电实时数
据。
2)充电机还具有与上层监控系统通信的功能，将电量、费用、IC卡等信息上传给
远程监控，同时接受远程监控的控制。
2.5定位功能
充电机配置支持北斗系统的定位模块，运营管理系统可获得充电机的位置信息，方便用户通过手机APP查找附近的充电设备。
2.6语音提示功能
充电机配置语音提示装置，通过语音提示指导用户操作。
2.7历史记录功能
充电机具备断电记录现场数据功能，可以防止意外断电而丢失充电数据的现象发生，主要记录以下数据。
1)记录最近发生的报警事件的名称、起始时间；
2)记录最近发生的定值修改事件和充电事件的名称、起始时间；
2.8环控功能
为了充电机柜内设备和器件始终在适宜的状态下运行，充电机柜内配置有环控系统。3操作使用说明
3.1充电操作流程
充电费用支付方式为充电卡支付、二维码支付、手机验证码支付和账户密码支付。3.1.1充电卡支付操作流程
1)连接充电插头
将设备充电插头取下连接至车辆充电插座。
2)在充电机操作界面点击“选择充电”按钮。
3)在充电支付方式页面点击“充电卡”，选择充电卡支付。
4)选择或输入预充金额，输入充电卡支付密码，确认后点击键盘“确定”按钮；无密码充电卡直接点击键盘“确认”按钮。
5)界面出现刷卡提示时，将充电卡放置在刷卡区域，注意在界面未切换前，请勿取走充电卡。
6)启动充电，设备进入自检，此时切勿拔出充电枪。
7)设备自检完成后启动充电，在充电过程中可点击“停止”按钮终止充电
8)充电完成后，充电机自动跳转至等待结算界面
9)在充电完成后或充电过程中选择停止充电，会弹出确认界面，选择“确定”按钮
10)当弹出提示刷卡提示界面时，将充电卡放置在刷卡区域，注意在画面未切换前请勿
移开充电卡
11)充电卡信息确认无误后，弹出结算信息界面。
12)将充电枪拔出并放回到充电机插座，完成充电操作。
3.1.2二维码支付操作流程
1)连接充电插头
将设备充电插头取下连接至车辆充电插座。
2)在充电机操作界面点击“选择充电”按钮。
3)在充电支付方式页面点击“二维码”，选择二维码支付。
4)选择或输入预充金额，点击“确定”按钮。
5)用手机客户端软件扫描界面上的二维码，正常情况下会自动跳转到设备自检界面。若界面没有跳转，则需要在编辑框内输入从手机获取的验证码，点击“确认”按钮。
6)扫码成功或验证码确认无误后，充电机会自动进入自检状态。
7)设备自检完成后启动充电，在充电过程中可点击“停止”按钮终止充电
8)充电完成后，充电机自动跳转至等待结算界面
1)在充电完成后或充电过程中选择停止充电，会弹出确认界面，选择“确定”按钮
9)在编辑框输入验证码，并点击“确认”按钮
10)验证码确认无误后，弹出结算信息界面。
11)将充电枪拔出并放回到充电机插座内，完成充电操作。
3.1.3手机验证码支付操作流程
1)连接充电插头
将设备充电插头取下连接至车辆充电插座。
2)在充电机操作界面点击“选择充电”按钮。
3)在充电支付方式页面点击“手机验证码”，选择手机验证码支付。
4)输入手机号及在手机客户端软件上预购的充电码信息，点击“确认”按钮
5)充电码信息确认后，充电机进入自检状态。
6)设备自检完成后开始充电，在充电过程中可点击“停止”按钮终止充电
7)充电完成后，充电机自动跳转至等待结算界面
8)在等待结算界面选择停止充电，会弹出确认界面，选择“确定”按钮
9)在编辑框输入手机支付码，并点击“确认”按钮
10)支付码确认后，弹出结算信息界面。
11)将充电枪拔出并放回到充电机插座内，完成充电操作。
3.1.4账号密码支付操作流程
1)连接充电插头
将设备充电插头取下连接至车辆充电插座。
2)进入充电界面，在充电机操作界面点击“选择充电”按钮。
3)在充电支付方式页面点击“账号和密码”，选择账号和密码支付。
4)选择或输入预充金额，输入支付密码，确认后点击键盘“确定”按钮。
5)输入账号及密码，账号为手机客户端注册手机号，密码为充电支付密码，确认无误
后点击“确定”按钮。
6)系统进行信息确认。
7)信息确认后，充电机进入自检状态。
8)设备自检完成后开始充电，在充电过程中可点击“停止”按钮终止充电
9)充电完成后，充电机自动跳转至等待结算界面
10)在等待结算界面选择停止充电，会弹出确认界面，选择“确定”按钮
11)在编辑框输入支付密码，并点击“确认”按钮
12)支付密码确认后，弹出等待结算信息界面。
13)支付信息确认后，弹出结算信息界面。
14)将充电枪拔出并放回到充电机插座内，完成充电操作。
3.2充电信息查询
在充电过程中，可查看充电状态信息、充电机信息、电池信息和费用信息。
1)充电状态信息
2)充电机信息
3)电池箱信息
4)费用信息
3.3充电状态指示灯
3.4其他操作
3.4.1下载手机客户端APP
充电机处于待机状态时，显示屏界面会在以下两个画面进行切换显示，在待机画面2点击选择手机操作系统类型，通过扫描生成的二维码信息可获得手机客户端软件的下载地址链接。
待机画面1
待机画面2
3.4.2获取设备信息
点击首界面右上角“设备信息”，可查看充电设备信息。
3.4.3充电卡查询
1)在首界面点击“充电卡查询”
2)输入充电卡密码并点击“确定”按钮，无密码用户直接点击“确定”按钮。
3)出现提示刷卡界面，将充电卡放置在刷机识别区域。在画面未跳转前请勿移开充电
卡
4)信息确认完成后，弹出充电卡信息显示界面。点击“返回”按钮返回首界面。
3.4.4充电卡解锁
1)在首界面点击“充电卡解锁”
2)输入充电卡密码并点击“确定”按钮，无密码用户直接点击“确定”按钮。
3)出现提示刷卡界面，将充电卡放置在刷机识别区域。在画面未跳转前请勿移开充电
卡
4)信息确认完成后，弹出充电卡解锁完成界面。点击“返回”按钮返回首界面。
3.5使用注意事项
为保证使用安全，防止人身伤害和损坏充电设备，使用时请务必注意以下事项：
1)在设备与车辆连接前，确保车辆的快速充电接口与充电桩上的国标充电插头兼容；确认充电插头与车辆插座中没有水或异物，并且没有损坏、锈蚀或腐蚀，电缆无破损。
2)请勿触摸充电插头插针和车辆插座插孔；闪电时请勿触摸充电设备和车辆；请勿用潮湿的手或站在雨水中、雪地中插拔充电插头；请勿用力拉扯、扭曲充电电缆。
3)开始充电前，确保充电插头与车辆插座连接和锁止正确；开始充电后，充电插头与车辆插座锁止在一起，请勿尝试按下按钮将充电插头解锁并将其从车辆插座中拔出。
4)在充电期间，如果觉察到有异味、烟雾从充电设备或车辆中冒出，或其它危险的情况发生，请立即按下充电桩上的急停按钮停止充电，严禁直接强制断开充电插头。
5)充电正常结束或异常中止时，如采用卡支付请刷卡结算。如需中途停止充电，
用卡支付时请刷卡停止充电并结算，无卡支付时请输入验证码停止充电并结算。
6)充电结束后，等待大约30秒后先按下充电插头上的按钮，确认解锁后小心用力将其直线拔出，再放回到充电桩上的挂座内。请勿随意丢弃导致充电插头和电缆污损。4安装说明
工具准备：M12螺母、M12螺母扳手
1.打开包装箱，将包装箱顶盖及四周封板拆掉；
2.人工将充电机从包装箱内抬出并放置叉车上，并通过叉车将其移动到现场地基位置，
充电机竖立于地基；
3.打开充电机前门，微调充电机位置使其地脚孔与地基安装螺栓对照，完全放上；
4.使前门处于打开状态，从内侧通过扳手将螺母拧紧，完成固定；
5.锁紧前门，完成充电机安装。
6、地脚孔尺寸及安装间距
图1-3产品地脚孔尺寸及安装间距
安装注意事项：
1.充电机（桩）下部建议修建200mm高水泥台，防止设备被水淹没；
2.充电机（桩）正面、开门及充电枪位置与障碍物建议保持距离满足图1-3要求；
3.充电机（桩）地角孔处预埋螺栓高度建议不小于40mm;
5异常处理
6运输、贮存
产品出厂已打好包装，在运输时，应避免强烈的撞击和颠簸，避免将产品的外包装损坏。产品应放置在环境温度为－30℃～＋70℃，相对湿度不大于95%，周围空气中不含有酸性、碱性或其它腐蚀性气体及爆炸性气体，同时注意防雨、雪、风和沙。
7开箱及检查
设备运到安装地点后，要小心开箱，按照装箱单检查图纸和备品备件是否齐全，外形是否有异样等，并做好登记。如有问题请及时与供货厂家取得联系。
8随机文件及附件
9保修服务
9.1保修条件
因产品本身质量问题引起的软件或硬件故障可免费维修。
由于运输原因导致的产品或配套件损坏可免费更换或维修。
9.2保修期限
自产品出厂之日起，产品质量保修12个月。
9.3保修办法
保修期限内厂家负责免费更换或修理。
超出保修期限，用户应同厂家协商采取有偿方式进行更换或修理。
本手册若有任何内容修改或变更，恕不另行通知。
若本手册内容与实物不符，请以实物为准。
10原理附图
电动车组合仪表使用说明书 一．用途 电动车组合仪表是专门为电动车辆设计的一款车辆仪表。他能及时反映电动车运行时的蓄电池放电电流、蓄电池剩余电量、车速、累计行驶里程、各种灯光使用以及控制器出现故障时以数字代码反映故障源的显示。由于采用步进电机驱动指针，因此有很好的抗振性能。 二．型号和功能 型号：YB—1 YB—2 功能：1．蓄电池放电电流值的指针式指示 2．车速（公里、英里）指针式指示 3．累计行驶（公里、英里）里程液晶显示 4．蓄电池剩余电量指针式指示 5．远光灯、转向灯开启显示，仪表面板灯光照明 6．蓄电池电量不足、倒车、控制器故障、停车、刹车状态图标显示 7．数字代码显示控制器故障源（仅与本公司生产的控制器配套使用有此功能） 三．技术参数 仪表工作电压直流12V （应与动力蓄电池完全电气隔离） 蓄电池放电电流指示0—450A ±5% 电流传感输入信号模拟信号，1V/100A 车速指示0—80Km / h (0—50Mp / h) ±5% 车速传感输入信号脉冲方波信号，高电平≥10V，低电平≤0.3V 累计里程显示0—99999.9Km ±5% 蓄电池剩余电量0—100% ±10% 各种灯光、图标显示输入信号 12V正极 故障源显示代码个数 9个 * 车速指示有0—40Km/h和0—120Km/h的量程 四．安装尺寸
五．使用注意事项 1．在使用本仪表前需事先向我公司提供：动力蓄电池电压、电机转动一圈车速传感器输出的脉冲个数、电机至轮胎传动总减速比、轮胎直径等四个参数，以便编制程序写入表内。 2．仪表的12V工作电源必须与动力蓄电池电气隔离，否则容易受到干扰而无法正常工作。 3. 12V的全部用电设备必须采用“双线”供电制，不能使用“一线一搭铁”的方法。 3．车辆的电锁开关在断开后，仪表必须维持12V工作电源电压达2秒钟以上，否则蓄电池电量表指针可能回不到“0”位置。 4．与仪表配套使用的车速传感器、电流传感器的12V工作电源负极必须可靠地与仪表的12V 工作电源负极相连。 5．电机转动一圈车速传感器输出的脉冲个数和电机至轮胎传动总减速比的乘积需达到20以上，否则车辆在低速运行时车速指针会出现抖动现象。 六．接线方法及接插件排列 1．接线方法
电动汽车整车充电机 使用说明书 许继电动汽车充电站事业部 1.概述 电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。 充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。 一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。 分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。 2．使用环境条件 1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。 2)相对湿度：5％～95％。 3)海拔高度：≤2000米。 特殊地区使用时，根据当地的环境条件确定。如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号 充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。 ZCD10-□/□ 标称输出电压（单位：V，指最高输出电压） 额定输出电流（单位：A） 产品系列号 智能充电机 产品系列号定义如下： 11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成； 12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。 4．技术参数 1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2% 2)输入功率因数：≥0.94。 3)输入谐波电流总畸变率：≤27％。 4)额定输出功率：N×10kW（N=1、2、3......）。 5)输出电压范围：100～200V；200～400V；250～500V；350～700V。 6)输出电压误差：不超过±1％。 7)输出电流误差：在设定的输出直流电流≥30A时，不超过±1％；在设定的输出直流电流 ＜30A时，不超过±0.3A。 8)输出稳流精度：不超过±1％。 9)输出稳压精度：不超过±0.5％。 10)输出纹波系数：≤0.5％。 11)均流不平衡度：不超过±5％。
电动车组合仪表 MKYB-A4812 说 明 书 广州迈凯电子科技有限公司 2010年
一、概述： MKYB电动车数字组合仪表采用了先进的电子技术成果，对输入信号进行了高精度的数字化处理，主要有指示灯、电流表、电压表、电量表、以及小时计、车速表、里程表7部分组成。液晶显示器通过内部微处理器的控制能显示多种信息，十段数码显示条可以清晰的显示车辆电池的状态，六组状态指示灯可以实时准确的指示车辆的状态。该仪表克服了传统仪表精度差，稳定度不高，参数修改和扩展困难，发热量大，耗电多，易损坏，开放性差等缺点，具有外形美观、性能稳定、易扩展的优点。是各种电动轿车、游览车、牵引车、高尔夫球车的理想配置。 产品实物 二、技术参数： 电源说明: 正常工作电压30V-72V 指示灯工作电压为12V 转速传感器脉冲高电平为5~12V 1.指示灯 内容： 左转向灯（绿色）、右转向灯（绿色）、远光灯（蓝色）、前雾灯（绿色）、驻车制动灯（红色）、后雾灯（黄色）、近光灯（绿色）、位置灯（绿色）、倒车灯（绿色） 操作方法： 把“左转向灯、右转向灯、远光灯、前雾灯、驻车制动灯、前雾灯、近光灯、位置灯、倒车灯”信号分别接＋12V电源，对应的指示灯应对应点亮，且颜色符合要求。 平时背光灯不点亮。把“大灯”信号接＋12V电源，背光灯应该点亮。 2.电流表 内容： 以指针方式实时显示电流。指示范围：0～300（A） 标准： 电流波动范围小于4A，误差小于正负4A。 操作方法： 使用300A/75mV的分流器。把分流器串接在电源主回路中。且分流器负极、仪表负极都直接从蓄电池负极直接引线。分流器正极接仪表正极，分流器负极接仪表负极。
ZBC—90/190 隔爆型常规充电装置 使用说明书 （在使用本装置前，请详细阅读此说明书） 吉林省白山市佳合电气设备制造有限责任公司（原通化矿务局电气设备厂）
ZBC—90/190 隔爆型常规充电装置 1、概述 欢迎您使用本公司生产的ZBC—90/190隔爆型常规充电装置。该装置是为煤矿井下高沼气矿井中使用的蓄电池机车电池进行快速或常规充电装置。 1.1产品特点： a、自动识别交流相序，无须倒换交流相序； b、各种保护齐全、可靠，智能化； c、可控硅移相控制数字集成化，免调试，现场使用安全可靠，操作简单、方便、免维护。 1.2主要用途及适用范围 ZBC—90/190隔爆型常规充电装置是为井下蓄电池电机车的蓄电池进行常规充电的设备，适用充电的蓄电池及电机车型号如下： a、装备80DG-440，66DG- 440（DG-370）、96TN-350的8吨900轨距机车蓄电池组； b、装备55DG-400，55DG-400（DG-370）、80TN-350的8吨600轨距机车 蓄电池组； c、装备DG-330（DG-370）、45DG-330-KT的5吨机车蓄电池组； d、装备24DG-330(DG-370)、24DG-330-KT的确2.5吨机车蓄电池组； e、与上述蓄电池容量相近，电化学特性相同及额定电压在40至 140V之间（如2吨、3吨、4吨等非标准机车）都可以进行常规充电。也可对电化学特性不同及构造特殊的蓄电池进行充电，以及对蓄电池进行初充电及均衡充电。
1.3产品型号 Z B C—90/ 190 输出电压范围（V） 最大充电电流（A） 充电机 隔爆 装置 1.4使用环境及条件 a、海拔高度不超过1000米（如超过1000m作用应适当降低容量）； b、环境温度不高于40 ℃； c、空气相对湿度不大于95%（25℃）； d、空气流通的场所或硐室中 e、无强烈颠簸震动，以及与垂直斜度不超过15°的环境中； f、在无腐蚀金属和破坏绝缘的气体中； g、水和其他液体不能侵入的地方。 2、结构特征 ZBC-90/190隔爆型常规充电装置为箱式防爆充电机，由可控硅整流器和整流变压器两大部分组成，并装在同一隔爆腔内。外壳均系钢板焊接方箱结构，方箱四周是波纹钢板。箱体内装有抽屉式机芯架，安装在下箱体的导轨上，由紧固螺栓固定。上箱体由主接线腔的仪表腔组成。整流变压器其初级、次级出线端子全部连接到变压器旁侧的电工板上。在需要更换抽头或电源电压由380V （或660V）改换成660伏（380伏）接线时，只要将接线端子上的导线连接片
DTA-Z电动车报警器使用说明 一、遥控器按键介绍 二、主要功能及操作 1、安装连接：将本报警器的红色连接线接12V电瓶的正端，黑色连接线 接负端。将天线拉直悬空。 2、防盗设置：电动车停止取下钥匙后，按下键，喇叭响一声，方向灯 闪一下，3秒后进入警戒状态。 3、防盗解除： 闪二下，电动车取消警戒状态，恢复正常使用状态。 4、紧急报警：在警戒状态下，按键，启动报警，喇叭响6秒，报警结 束后继续处于警戒状态。报警过程中再次按键，则立即停止报警，继续处于警戒状态。 5、震动报警：在警戒状态下，电动车受到震动，喇叭响1声，若5—10 秒内再次受到震动立即启动报警，喇叭响6秒。报警停止后10秒钟内再次受到震动，则再次启动报警。10秒钟后自动恢复警戒状态。 6、遥控寻车：按键，喇叭响6秒，可方便在停车场寻车。 7、固定调节感应灵敏度：若震动灵敏度过高，可剪断用于调节灵敏度的 环形短路线，以降低灵敏度。 8、遥控调节感应灵敏度：同时按住和键，车灯闪动三次（闪动次数 与灵敏度等级一致。灵敏度出厂值为三级），表示己进入灵敏度调节状 态。每按键一次，灵敏度改变一级。车灯闪动的次数代表灵敏度的级数，次数越多，代表级数越高，也就越灵敏，共四级循环调节。当 目前灵敏度级数。 三、注意事项
①本防盗报警器工作电压范围为DC 12V±3V。 ②安装前请仔细阅读接线参考示意图和操作使用说明； ③为了保证有效遥控距离，请将主机天线拉直悬空；远距离遥控时， 可将遥控器的天线拉出。 ④遥控器是精密电子产品，要注意防摔、防水、防潮和防高温； ⑤当遥控距离变短或遥控器指示灯变暗，请更换同型号的12V电池； ⑥电池电压不足时，会影响本防盗报警器的功能使用。 四、产品包装清单
EVQC31-120A500V-D1-G001电动汽 车直流快速充电机 使 用 说 明 书
目录 1 概述........................................... 错误!未指定书签。 1.1 ....................................................... 适用范围错1.2 ....................................................... 型号说明错1.3 ....................................................... 产品概述错1.3.1 ..................................................... 产品构成错1.3.2 ..................................................... 产品原理错1.4 ....................................................... 使用环境错1.5 ....................................................... 性能参数错1.6 ................................................... 外形结构尺寸错1.7 ..................................................... 充电机接口错1.7.1 ..................................................... 接口定义错1.7.2 ..................................................... 接口要求错 1.7.3 ................................................. 触头布置方式错 2 功能特点....................................... 错误!未指定书签。 2.1 ....................................................... 基本功能错2.2 ................................................... 安全保护功能错2.3 ................................................... 计量消费功能错2.4 ....................................................... 通讯功能错2.5 ....................................................... 定位功能错2.6 ................................................... 语音提示功能错2.7 ................................................... 历史记录功能错 2.8 ....................................................... 环控功能错 3 操作使用说明................................... 错误!未指定书签。 3.1 ................................................... 充电操作流程错3.1.1 ........................................... 充电卡支付操作流程错3.1.2 ........................................... 二维码支付操作流程错3.1.3 ....................................... 手机验证码支付操作流程错3.1.4 ......................................... 账号密码支付操作流程错3.2 ................................................... 充电信息查询错3.3 ................................................. 充电状态指示灯错3.4 ....................................................... 其他操作错3. 4.1 ........................................... 下载手机客户端APP 错3.4.2 ................................................. 获取设备信息错3.4.3 ................................................... 充电卡查询错3.4.4 ................................................... 充电卡解锁错3.5 ................................................... 使用注意事项错
电动车铅酸蓄电池的正确使用、维护保养和充电方法 蓄电池/电瓶是电动自行车的动力源，又是一种易耗品，并且价格较高，因此使蓄电池保持良好的工作状态，延长其使用寿命，无论从环保或经济角度讲，都有很大的实用价值。以下是蓄电池的一些保养方法（下面是从普通电动车用户角度讲，对维修以及电池本身的质量精品文档，你值得期待 我们在这里不讲述，读者可以参考我们后面的讲解或其他资料）： 1、新购回来的电动车应先充足电再使用。因为许多电动车在商店已搁置了几个月，甚至半年以上，所以必须先充足电后再使用，充足电后最好不要立即使用，需静置十分钟左右。 2、电瓶拿下来充电，安装的时候，电瓶在电动自行车上安装要牢固，以防骑行时电瓶受振动损害。 电池在搬运中，禁止摔掷、滚翻、重压。 3、经常清除电瓶盖上的灰尘、污物，注意保持电瓶干燥、清洁，以防电瓶自行放电。 4、绝对不能让电瓶长期处于电量不足的状态，并且要养成每天晚上为电瓶充电的良好习惯。长期不用，应该充满电，放置阴凉干燥处，并定期充电（一般10天）。 5、电动自行车刚起动时，要用脚踏（无脚踏的可以用脚推地面的方式）帮助起动，上坡时候，用脚踏帮助电动车上坡，以免放电电流过大而损坏电瓶。 6、骑行时，要注意不能让电瓶过放电，蓄电池放电到终止电压后，继续放电称为过放电。过放电容易引起电瓶严重亏电，从而大大地缩短其使用寿命。所以蓄电池使用时应尽量避免深度放电，做到浅放勤充，一般情况应做到：蓄电池以放电深度为50%时充一次电最佳。电动自行车上一般都设有欠压保护功能，当电瓶电量显示器只有一只显示灯亮时，应该关闭电源，使用脚踏，并尽量尽可能快对电瓶进行充电，以免电瓶过放电。 蓄电池放电到终止电压时内阻较大，电解液浓度非常稀薄，特别是极板孔内及表面几乎处于中性，过放电时内阻有发热倾向，体积膨胀，放电电流较大时，明显发热甚至出现发热变形，这时硫酸铅浓度特别大，生存晶枝短路的可能性增大，况且此时硫酸铅会结晶成较大颗粒，即形成不可逆硫酸盐化，将进一步增大内阻，充电恢复能力很差，甚至无法修复。 蓄电池使用时应防止过放电，采取“欠压保护”是很有效的措施。另外，由于电动车“欠压保护”是由控制器控制的，但控制器以外的其他一些设备如电压表、指示灯等耗电电器是由蓄电池直接供电的，其电源的供给一般不受控制器控制，电动车锁开关一旦合上就开始用电。虽然电流小，但若长时间放电1-2周就会出现过放电。因此，不得长时间开锁，不用时应立即关掉。 7、避免过充电，当充电器显示充满就停止充电，不能一充电就一夜甚至几天。过充电会促使极板活性物质硬化脱落，并产生失水和蓄电池变形。蓄电池在高温季节运行，主要存在过充电的问题。因此，夏天应尽量降低蓄电池温度，保证良好的散热，防止在烈日暴晒后即充电，并应远离热源。 避免过充电，另外要选择充电器参数要与蓄电池良好匹配，要充分了解蓄电池在高温季节的运行状况，以及整个使用寿命期间的变化情况。使用时不要将蓄电池置于过热环境中，特别是充电时应远离热源。蓄电池受热后要采取降温措施，待蓄电池温度恢复正常时方可进行充电。蓄电池的安装位置应尽可能保证良好散热，发现过热时应停止充电，应对充电器和蓄电池进行检查。蓄电池放电深度较浅时或环境温度偏高时应缩短充电时间。 8、避免长期亏电，长期亏电会使极板硫化。在低温情况下，充电主要存在充电接受能力差、充电不足造成电池亏电的问题。低温时应采取保温防冻措施，特别是充电时应放在温暖的环境中，有利于保证充足电，防止不可逆硫酸盐化的产生，延长蓄电池的使用寿命。
自行车电动车打码 系统说明书 第一章: 引言 自行车电动车打码系统的工作原理是: 操作人员按一定的规则将需打印的字符和图形输入计算机, 计算机控制打印针按字符、图形的轨迹移动, 同时压缩空气使打印针以每秒350 次的频率往复运动, 从而在车架上打出由连续点阵构成的字符和图形. 根据这一原理, 有以下几点结论: A ．打印深度和车架材质, 打印针离车架表面的距离、气压、打 印速度有关.一般而言, 材料越软, 打印越深; 打印针离车架表 面越近（大于最小距离） , 打印越深; 气压越高, 打印越深;
打印速度越慢, 打印越深。 B．打印线条宽度和针尖形越深状有关。打印针越尖, 打印线条越窄。 C．打印线条的连续性舆打印速度有关。打印越快, 构成线条的连续性越差。 A．在拆装本机任何连接线, 部件之前, 必须关闭所有电源和气源否则装将损坏机器。 B．机头X、Y 轴平台上的圆柱导轨每周必须清洁并加普通机油一次, 传动齿形皮带上不能沾染油污。 C．本系统是精密数控设备, 任何不遵循操作操作指南都有可能损坏机器。操作人员必须熟读本说明书后才能上机操作。 D．X 、Y 轴电机皮带松紧要合适（不要太紧、也不要太松）
第二章：安装 安装要求 (1)应准备电脑一台。 (2)确保AC220V 士10%,50Hz稳压电源，且必须接地，以保证 设备及人身安全。 (3)应准备一根内径为8mm的高压直插软管，以便连接到本系 统。确保气源气压在0.3~0.7Mpa。 (4)电源插座需用电脑专用插座。现场应避免有强电磁场、超声波 辐射，以免干扰微机的正常运行。环境通风良好、干净、少 尘，以延长设备使用寿命。 XE-001标记打印机连接平面图 一台自行车电动车打码系统由下列所示部件组成电tim 星示冬曹 袒 主九費 視 S

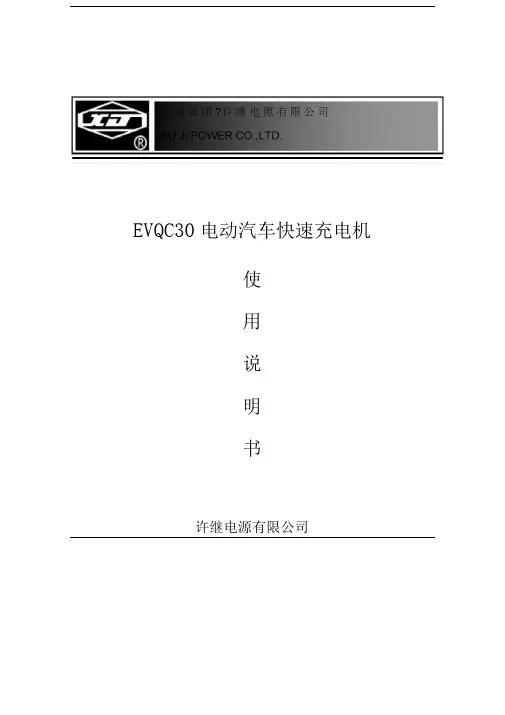

EVQC30电动汽车快速充电机 使 用 说 明 书 许继电源有限公司
