图纸会审主要内容与流程
图纸会审是指工程各参建单位（建设单位、监理单位、施工单位、各种设备厂家）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

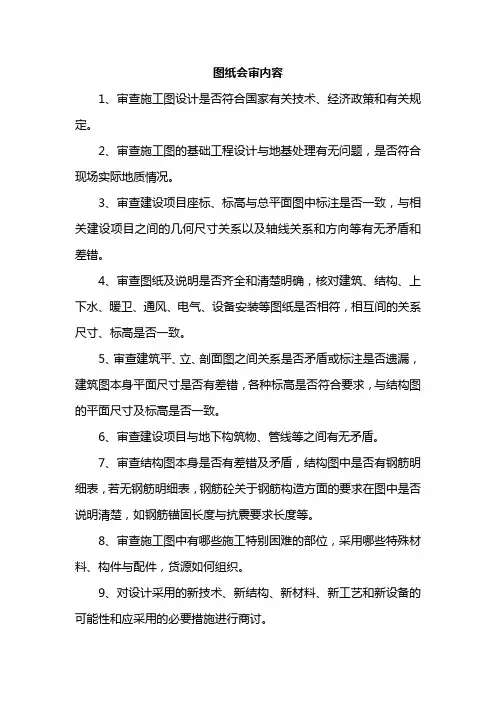

主要内容：
(1)是否无证设计或越级设计；图纸是否经设计单位正式签署。是否是经过相关部图审合格。
(2)地质勘探资料是否齐全。(3)设计图纸与说明是否齐全，有无分期供图的时间表。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足要求。
(8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的
构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册，施工单位是否具备。
(10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理，是否满足设计功能要求。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。

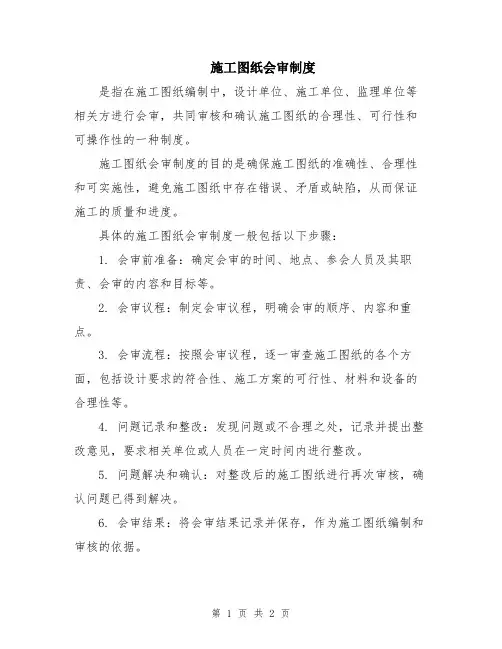

程序：

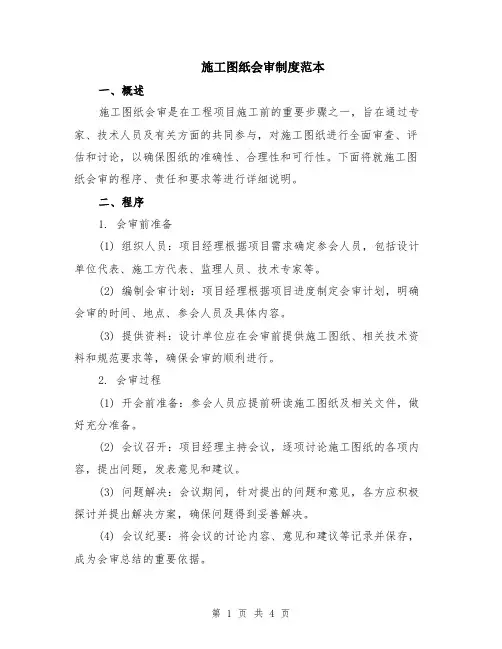

图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
（1）图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
（2）图纸会审前必须组织预审。阅图中发现的问题应归纳汇总，会上派一代表为主发言，其它人可视情况适当解释、补充。
（3）施工方及设计方专人对提出和解答的问题作好记录，以便查核。（4）整理成为图纸会审记录，由各方代表签字盖章认可
（5）参加图纸会审的单位：GB50319-2013第5.1.2条“项目监理
人员应熟悉工程设计文件，并应参加由建设单位主持的图纸会审和设计交底会议，会议纪要应由总监理工程师签认。”由此可证，图纸会审和设计交底由建设单位主持。
一、监理工程师施工图审核的主要原则（监理机构的）
(1)是否符合有关部门对初步设计的审批要求。
(2)是否对初步设计进行了全面、合理的优化。
(3)安全可靠性、经济合理性是否有保证，是否符合工程总造价的要求。
(4)设计深度是否符合设计阶段的要求。
(5)是否满足使用功能和施工工艺要求。
二、监理工程师进行施工图审核的重点
(1)图纸的规范性；(2)建筑功能设计；（3）建筑造型与立面设计；（4）结构安全性；（5）材料代换的可能性；（6）各专业协调一致情况；(7)施工可行性。
记录：
图纸会检后应有施工图会检记录。其中应标明：
（1）工程名称：所在工程名称，图纸中应注明。
（2）工程编号：所在工程编号，图纸中应注明。
（3）表号：图纸会检表的表号，登记所用。
（4）图纸卷册名称：所审图纸的卷册名称，图纸中应注明。
（5）图纸卷册编号：所审图纸的卷册编号，图纸中应注明。
（6）主持人：此处为监理人员签名，主持。
（7）时间：图纸会审时间，应注明-年-月-日
（8）地点：图纸会审场所。
（9）参加人员：所有参与人员，包括工程各参建单位（建设单位、监理单位、设计单位、施工单位）的与会人员。
（10）提出意见包括：
图号：有问题的图纸编号
提出单位：提出的问题的单位（一般填写施工单位）
提出意见：提出的问题（一般由施工单位提出）
处理意见：对提出的问题做出的回复（由设计单位出回复）
（11）签字、盖章：表底应有设计单位代表、建设单位代表、施工单位代表、监理单位代表的签字，以及各单位盖章。
