模拟一填空（１分／空，共１０分）
１．架空输电线的相间距离越大，正序电抗越（），零序电抗越（）。
２．架空输电线的正序电抗（）于其零序电抗。
３．采用分裂导线可（）输电线电抗。
４．冲击电流是短路电流（）的瞬时值。
５．同步发电机对称稳态运行时，其Eq ( )于Eq′；Eq′( )于Eq〞；Eq′( )于EQ。６．同步发电机机端发生三相短路时，定子中的直流分量电流对应转子中的（）分量电流。７．除（）柱式变压器外，其它变压器的零序励磁电抗在不对称短路计算中可忽略。
一、填空（1分/空，共10分）
1、大；小
2、小
3、降低
4、最大
5、大；大；小
6、基频
7、三相三
模拟二
1、有架空地线的输电线的正序电抗（）于无架空地线的输电线的正序电抗，有架空地线的输电线的零序电抗（）于无架空地线的输电线的零序电抗。
2、电力系统短路后，就标幺值而言，越接近短路点，正序电压越（），负序电压越（），零序电压越（）。
3、无阻尼绕组同步发电机暂态电势Eq′与（）绕组交链的磁链成正比，它能在运行状态发生突变的瞬间（）。
4、计算曲线是反映电力系统三相短路电流（）分量与（）电抗和（）三者之间函数关系的一组曲线。
An：一、填空（1分/空，共10分）
1、等；小
2、低；高；高
3、励磁；保持不变
4、周期；计算；时间
模拟三
1．同步发电机的各种电抗间存在下列关系：Xd ( )于Xd′，Xd′( )于Xd〞，Xd( )于Xq。2．同步发电机机端发生三相短路时，定子中的（）分量电流对应转子中的基频周期分量电流。
3．输电线的零序电抗 ( )于正序电抗。
4．计算曲线是反映电力系统三相短路电流（）分量与（）电抗和（）三者之间函数关系的一组曲线。使用时，先要将（）电抗换算成（）电抗。
Ans：1、大于；大于；大于 2、直流 3、大 4、周期；计算；时间；转移；计算
模拟四：
1. 用牛拉法计算电力系统潮流时，雅可比矩阵是（）矩阵，具有对称性，其各元素的取值在迭代过程中（）(是﹑否)不断变化。
2. 同步调相机运行在（）励状态时，发出感性无功；运行在（）励状态时，吸收感性无功。
3. 均一线组成的环网自然功率分布（）经济功率分布。
4. 当电力系统电压、频率均偏低时，应先调（）功功率，后调（）功功率。
5. 在无励磁调节时，凸极发电机的静态稳定区域（）于隐极发电机的静态稳定区域。
6. 发电机电气制动可提高电力系统（）态稳定性。
7. 在计算电力系统暂态稳定时，忽略发电机定子电流的（）分量和与之相对应的转子电流的周期分量。
Ans：一、填空（1分/空，共10分）
1、稀疏；是
2、过；欠
3、等于
4、有，无
5、小
6、暂
7、非周期
模拟五：
1．均一线组成的环网自然功率分布（）经济功率分布。
2．当同步发电机发出的无功功率大于其额定的无功功率时，其有功功率一定要（）于其额定的（）功率，否则其绕组会（）。
3．旋转备用用于（）备用和部分（）备用。
4．电力系统频率的一次调整只能做到频率的（）差调节。
5．快速切除故障可以提高电力系统（）态稳定性。
6．电气制动可以提高电力系统（）态稳定性。
7．两台发电机并列运行，容量分别为SN1、SN2，额定惯性时间常数分别为TJN1、TJN2，则两台机等值为一台机时，等值额定惯性时常数为TJN=（）
Ans：１、等于２、大；有功；过热３、负荷；事故４、有５、暂６、暂7 略
模拟六：
1．负荷率km = ( )/Pmax ，α= Pmin/Pmax 称为（）。其中Pmax、Pmin分别为某时段的最大、最小负荷功率。
2．同步发电机发出的（）功率不可以大于其额定的（）功率；（）功率可以大于其额定的（）功率。
3．当电力系统电压偏低、频率正常时，应调节（）功功率。
4．频率的二次调整可以做到（）差调节。
5．架空输电线路快速切除故障可提高电力系统（）态稳定性。
6．在进行稳定计算时，不考虑（）变化对系统参数（如X=ωL）的影响。
Ans：1、Pav；最小负荷系数 2、有功；有功；无功；无功 3、无 4、无 5、暂６、频率
稳态部分
一、填空题
1、我国国家标准规定的额定电压有3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二
一、填空题
1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。
2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。
3、电缆线路由导线、绝缘层、保护层等构成。
4.、导线主要由铝（Z）、钢（G）、铜（T）等材料构成。
5、线路电压超过220KV时为减小电晕损耗或线路电抗，采用扩径导线或分裂导线。
6、为了减少三相参数的不平衡采取架空线路的换位。
三
一、填空题
1、调整潮流的手段有：串联电容、串联电抗、附加串联加压器。
2、串联电容的作用是以其电抗抵偿线路的感抗。
3、串联电抗的作用与串联电容相反，主要在限流，将其串联在重载线段上可避免该线段过
载。
4、附加串联加压器的作用在于产生一环流或强制循环功率，使强制循环功率与自然分布功
率的叠加可达到理想值。
5、辐射形配电网的接线方式分为辐射式、链式、干线式三种网络。
电力系统分析（1）模拟题
一、 填空题：
1.电力系统组成的四个主要部分 、 、 、 。
2.与发电机相连的变压器受电端额定电压为 ，与输电线路相连的变压器送端额定
电压比所接入的网络额定电压高 。
3.输电线路的电阻反映输电线路的 效应，电导反映输电线路的
效应 。
4.双绕组变压器在额定电压下，且通过额定功率时，变压器的总有功损耗为
（MW ）。
5. 电力系统中输电线路的波阻抗为 ，自然功率为 。
6. 在高电压网中，输电线路上P 的流向由 。
7.电力系统中性点的运行方式有三种，它们是 、 、
。
8.对电力系统的基本要求是 、 、优质和经济地供电。
9.我国规定电力网的额定电压与 一致，发电机的额定电压比所接入的电力
网额定电压高 。
10.输电线路的电抗反映输电线路的 效应，它的大小与导线半径、材料
导磁率及 有关 。
11.己知三绕组变压器额定容量比为 100/100/50时，必须将含有不同容量绕组的数据归算
的值，如(13)K P -= (13)K
P -'，(13)%K U -= (13)%K U -'。 12. 建立高电压、长距离输电线路的等值电路时必须考虑 ，其的波阻抗
为 。
13. 在电力系统中无功功率的合理分布可减小系统的 ，同时可减少系统
的 。
14.建立多级电力网等值电路时，需要将参数和变量归算到 ，归算时变比
定义为 。
答案：
一、填空题答案：
（1）发电厂，输电，配电，用户；
（2）5%，10%；
（3）发热，电场；
（4）222
2U G R U Q P T ++;
（5）11/y z Z c
=，C e Z U P 22=; (6)电压相位相对超前的一端向电压相位相对滞后的一端传送；
（7）.中性点不接地系统，中性点经消弧线圈接地，中性点直接接地；
（8）安全，可靠
（9）线电压，5%
（10）磁场，导线几何均距
（11）额定容量下，4，2
（12）分布特性，11/y z Z C =
（13）电压损耗，电能损耗 （14）某一指定变压器的一侧，
B N B N
U U U U k 1122*=
一、填空题 ( 每小题 1 分，共 10 分 )
1. 用功率和阻抗表示的电压降纵分量的表达式为 __________ 。
2. 环网潮流的自然分布是按线路的 __________ 来分布的。
3. 潮流计算中， PV 节点是指 __________ 的节点。
4. 牛顿一拉夫逊法 __________ 求解任意连续可导的非线性代数方程。
5. 发电机组有功功率静态频率特性曲线斜率的负值称为 __________ 。
6. 电力系统电压中枢点是指 __________ 。
7. 一组非对称的三相量可以分解成三组 __________ 的三相量。
8. 电力系统发生三相短路时零序电流等于 __________ 。
9. 暂态稳定性是研究系统在 __________ 扰动下的稳定性问题。
10. 在同一系统中，为使系统维持暂态稳定性，使极限切除角最小所对应的短路故障应是 __________ 。
电力系统分析试题参考答案
一、填空题 ( 每小题 1 分，共 10 分 )
1. △ U=
2. 阻抗 PR QX
U
3.P 和 U 给定 Q 和 δ 未知
4. 可以
5. 发电机组的单位调节功率
6. 某些能反映系统电压水平的主要发电厂或变电所母线
7. 对称 8. 零
9. 大 10. 三相短路
电力系统分析试题
一、填空题(每空1分，共10分)
1.我国国家标准规定的、常用的网络额定电压等级(10千伏及以上)包括____________千伏。(写
出5个)
2.某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (用U B 和S B 表示)可表示为：
____________。
3.线路的电压降落是指线路始末两端电压的____________。
4.负荷曲线是指____________的关系。
5.N 个节点的电力系统，其节点导纳矩阵为____________阶。
6.在短路电流计算公式中，θ角表示定子a 相绕组轴线与____________之间夹角。
7.两相短路接地的复合序网是三序网____________。
8.系统D 点发生不对称故障，E a ?
是正序网络中发电机等值电势，其值等于________。
9.同步机转子运动方程中(P T -P E )两个量的单位是____________
10.短路电流最大可能瞬时值，称为____________电流。
电力系统分析试题参考答案
一、填空题(每小题1分，共10分)
1.10 35 110 220 500
2.ZB=UB2/SB
3.相量差
4.负荷相对于时间变化
5.n
6.转子d 轴
7.并联
8. U ?Da(0)
9.标幺值
10.冲击电流

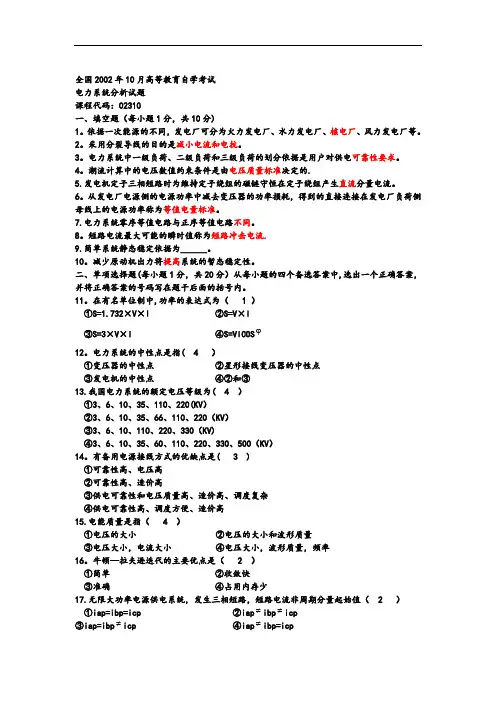

电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、______、风力发电厂等。
2.采用分裂导线的目的是______。
3.电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电______要求。
4.潮流计算中的电压数值约束条件是由______决定的。
5.发电机定子三相短路时为维持定子绕组的磁链守恒在定子绕组产生______分量电流。
6.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为______。
7.电力系统零序等值电路与正序等值电路______。
8.短路电流最大可能的瞬时值称为______。
9.简单系统静态稳定依据为______。
10.减少原动机出力将______系统的暂态稳定性。
没答案
浙江省2003年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1. 若某系统电压基准值取U B ，功率基准值为S B ，则其导纳基准值Y B (用U B 和S B 表示)可表示为：________。
2. 若已知线路阻抗R+jX、线路末端电压U2∠0°，负荷P+jQ，则线路的电压降落可表示为________。
3. 中枢点电压调整方式有________。
4. 有功功率在并列运行的发电机间分配的原则是________。
5. 环网潮流的最优分布(有功损耗最小)是按线段的________分布的。
6. 变压器中性经小电抗X p接地时，需在零序网中以________串在变压器电抗中。
7. 电力系统静态稳定储备系统公式为________。
8. 在同步机转子运动方程式中T J称为________。
9. 输电线上装置自动重合闸可以提高________。
10. 根据统计表明，电力系统短路故障以________发生的概率最大。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．在我国35KV电压等级电力系统中性点运行方式为。
22．在计算机潮流计算的三类节点中，数量最多的一类节点是。
23．在标么制中，只需选定两个基准值，常选的是电压和。
24．一台将220KV降为60KV的双绕组变压器，其额定变比为。
25．电力系统运行的基本要求有可靠性、优质性和。
26．电力系统发生三相短路时，零序电流等于。
27．电能质量是指电压质量、波形质量和。
28．输电线路的正序阻抗与负序阻抗大小通常。
29．快速切除故障将使得系统的暂态稳定性得到。
30．三个不对称向量分解为三组对称向量的方法是。
没答案
浙江省2004年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1. 消弧线圈通常采用______补偿方式。
2. 电力系统的有功电源主要有______。
3. 电力系统潮流计算，从数学上讲是一个求解______的问题。
4. 电力系统中性点直接接地的电压等级有(写出三个)______。
5. 电力系统的备用容量按容量存在的形式可分为：______。
6. 三相短路时短路容量S D的标么值等于______。
7. 某发电机容量为S G，到短路点D的转移电抗X D1(以S B为基准)，则计算电抗X js1=______。
8. 串联电容在高压(220kV以上)线路中主要用于提高______。
9. 无限大功率电源是指当外界发生扰动时，能保持______和频率恒定的电源。
10. 冲击电流主要用来校验设备的______。
没答案
二、填空题(本大题共10小题，每小题1分，共10分)
21.潮流计算中的电压相位角的约束条件是由___________决定的。
22.耗量特性曲线上某点切线的斜率称为___________。
23.降压变压器将330kv 和220kv 电压等级的电网相联，变压器一、二次侧额定电压应为___________。
24.在简单系统中，应用等面积定侧分析系统的暂态稳定性，若加速面积大于最大可能的减速面积，系统将___________暂态稳定性。
25.我国规定的电力系统额定频率为___________Hz 。
26.三相短路时负序电流等于___________。
27.发电机定子三相短路，短路电流除有强制分量外还有___________。
28.发电机暂态电抗d X '___________于次暂态电抗d
X ''。 29.频率的一次调整，调节的手段一般是采用发电机组上装设___________。
30.根据正序等效定则，单相短路的附加阻抗?Z 为___________。
没答案
全国2005年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(每小题1分，共10分)
1.负荷的静态电压特性是指____________的关系。
2.潮流计算中，常将节点分类成____________。
3.电力系统的频率主要和____________有关。
4.电力系统接线图常采用以下两种图表示：____________。
5.环网潮流的自然分布是按线段的____________分布的。
6.采用比例型励磁调节器时，能近似认为E ′为恒定，则此时发电机电磁功率计算式为____________。
7.当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为____________处理。
8.同步发电机空载电势是由发电机的____________产生的。
9.电力系统在不稳定情况下，电压、电流、功率和相位角等运行参数随时间不断增大或____________ 。
10.同步发电机派克变换是将定子a,b,c 三相电磁量变换到与转子同步旋转的____________坐标系上。
没答案
二、填空题(本大题共l0小题，每小题1分。共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
21．在我国110KV 及以上的系统中，中性点的运行方式一般采用__________。
22．电力系统的简单故障，分为纵向故障和横向故障：即断线故障和__________。
23．在工程计算中，确定短路后任意指定时刻的短路电流周期分量常采用__________曲线。
24．衡量电能的三个指标中，35KV 及以上的系统电压偏移不超过额定电压的__________。(以偏离额定值的百分数表示)
25．在潮流计算的三类节点中，数量最多的是__________。
26．潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由__________决定的。
27．隐极发电机，机端发生三相短路，短路瞬间转子励磁绕组中将有直流分量和__________ 28．如果一条支路的阻抗为2+5j，则它是__________性。
29．发电机组调差系数的倒数就是__________。
30．如果考虑阻尼作用的影响，系统要保持静态稳定，阻尼功率系数D的值必须__________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.电力网是由变压器和___________组成。
22.电力系统发生两相不对称短路故障，其零序电流的大小为___________。
23.同步发电机d、q、0坐标系下的电压方程中，由于磁链大小变化引起的电势称为
___________。
24.三相架空输电线采用循环换位的目的是___________。
25.衡量电能的三个指标有电压、波形畸变率和___________。
26.在简单两端供电网的初步功率分布中，由两个供电点的电压差引起的功率称为
___________。
27.电力系统潮流计算，平衡节点是电压参考点，它的另外一个任务是___________。
28.凸极发电机机端发生三相短路瞬间，定子电流中将有基频电流，直流电流和___________。
29.事故备用是为发电设备发生偶然事故，不影响对电力用户的供电而设的，容量大小受多种因素影响，但不能小于系统中___________。
30.中枢点的调压方式可以分为三类：顺调压、逆调压和___________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．耗量特性曲线上某一点切线的斜率为_______________。
22．某一元件两端电压的数值差为_______________。
23．短路电流最大可能的瞬时值为_______________。
24．P—Q分解法是派生于牛顿—拉夫逊法两种坐标形式中的_______________。
25．潮流计算中，PV节点待求的物理量是该节点的无功功率Q和_______________。26．潮流方程是非线性方程组，这组非线性方程是由_______________方程推导出的。27．电力系统频率的调整，主要调节_______________功率。
28．在标么值近似计算中，电压基准值一般选取_______________。
29．简单电力系统发生三相短路故障，其零序电流的大小为_______________。
30．110kV电力网的平均额定电压为_______________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．有功负荷在运行的火电机组间最优分配的准则是_________________。
22．在三相参数对称的线性电路中，正序、负序、零序对称分量具有_________________性。23．潮流计算3类节点中，数量最多的是_________________。
24．对于长度在100~300km之间的架空线，其等值电路一般可采用T型或_____________。25．中性点经消弧线圈接地的系统，在实践中一般都采用_________________补偿。
26．简单系统静态稳定实用判据为_________________。
27．潮流计算中，电压相位角约束条件是由系统运行的_________________决定的。28．如果一条支路的导纳为10+20j，则它是_________________性的。
29．某一元件两端电压的相量差称为_________________。
30．利用电气制动可以提高暂态稳定性，但制动电阻的大小和投切时间必须得当，如果制动时间过短，制动作用过小，发电机仍要失步，这种制动为_________________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.电力系统中发生单相接地短路时,故障相短路电流的大小为其零序电流分量的
___________倍。
22.在我国，110kV及以上电压等级电网中一般采用的中性点运行方式是___________。
23.电力系统发生三相短路时零序电流的大小等于___________。
24.电力系统的电压中枢点是指____________________________________________。
25.一台变压器将两侧电网相连,其额定电压为121/220kV,则它是___________压变压器。
26.衡量电能质量的三个指标中，正常运行时频率的允许偏移范围为___________Hz。
27.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称之为
___________。
28.无限大功率电源指的是在电源外部有扰动发生时，仍能保持___________和频率恒定的电源。
29.潮流计算中，电压相位角约束条件，是为了保证系统运行的___________。
30.分析有功功率负荷最优分配问题，采用的著名原则是______________________。
没答案
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.潮流计算中，PV节点待求的物理量是该节点的无功功率Q和_________。
22.短路冲击电流是指_________。
23.小干扰分析法可以用于简单电力系统的_________稳定性分析。
24.对称分量法是一种叠加法，适用的系统必须是_________。
25.中性点经消弧线圈接地的电力系统，在实践中一般采用的补偿方式为_________。
26.从发电厂电源侧的电源功率中减去变压器的功率损耗，得到的直接连接在发电厂负荷侧母线上的电源功率称为_________。
27.同步发电机dq0坐标下的电压方程中，体现磁场对导体的相对运动而感应的电势，称为_________。
28.衡量电能质量的三个指标有电压、频率和_________。
29.架空输电线路采用循环换位的目的是_________。
30.进行频率一次调整，一般采用发电机组上装设_________。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.在我国110kV及以上电压等级电网中一般采用的中性点运行方式是________。
22.降压变压器将330kV和220kV电压等级的电网相联，两侧均与线路相连，其一、二次侧额定电压应为________。
23.潮流计算中，电压相位角的约束条件是保证系统运行的________。
24.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称其总功率为________。
25.电力系统发生三相短路时，零序电流的大小等于________。
26.同步发电机d、q、o坐标下的电压方程中，由于磁场对导体的相对运动而感应的电势，称为________。
27.短路电流最大可能的瞬时值，称为________。
28.参与一次调整的发电机组的单位调节功率和负荷的单位调节功率之和称为________。
29.当a相发生接地短路时，在短路点处，a相短路电流的零序分量与b相短路电流的零序分量的相位________。
30.线路始末两端电压的相量差称作________。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．将三个不对称相量分解为三组对称相量的方法是________。
22．电力线路按结构可以分为电缆线路和________两类。
23．衡量电能的三个指标有电压、频率和________。
24．若简单系统传输功率极限的标么值为1.5，目前输送功率的标么值为1.0，此时的静态稳定储备系数为________。
25．中性点经消弧线圈接地的系统，在实践中一般采用的补偿方式为________。
26．短路冲击电流是指________。
27．无限大功率电源指的是在电源外部有扰动发生时，仍能保持________和频率恒定的电源。28．电力系统中发生两相短路时，故障点的短路电流的大小为其正序电流分量的________倍。
29．频率的一次调整,调节的手段一般是采用发电机组上装设________。
30．潮流计算中的电压相位角的约束条件是由________决定的。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.潮流计算中，电压约束条件U imin≤U i≤U imax是为了保证________。
22.三相架空输电线导线间采用循环换位的目的是________。
23.中枢点的调压方式可以分为三类：顺调压、逆调压和________。
24.简单电力系统发生三相短路故障，其零序电流的大小为________。
25.潮流计算中，PV节点待求的物理量是该节点的无功功率Q和________。
26.电力系统电压中枢点是指________。
27.若简单系统的功率极限的标幺值为1.5；目前输送的功率的标幺值为1.0，此时的静态稳定储备系数为________。
28.衡量电能质量的三个指标有电压大小、频率和________。
29.降压变压器将330kV和220kV电压等级的线路相连，其一、二次侧绕组额定电压应为
________。
30.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中，则称之为________。
No
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21.电能质量是指电压的大小、波形质量和___________。
22.如果一条支路的阻抗为2+5j，则它是_______________性。
23.将变电所负荷功率与变压器的损耗功率相加得到的直接连接在变电所电源母线上的负荷功
率称为_______________。
24.潮流计算的计算机算法中，3类节点中，数量只有1个并且必须有的是_______________。
25.P-Q分解法是派生于牛顿—拉夫逊法两种坐标形式中的_______________。
26.频率的二次调整，调节的手段一般是采用发电机组上装设_______________。
27.为使运行中的发电设备定期检修，而又不影响对电力用户的供电而设置的备用容量称为
_______________。
28.进行高压输电网短路电流计算时，元件电阻认为等于_______________。
29.两相短路接地的复合序网为三个序网_______________联。
30.简单电力系统中，确定系统是否能维持暂态稳定性所依据的定则是___________。
No
浙江省2011年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、填空题(本大题共10小题，每小题1分，共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
1.系统D点发生不对称故障，
E 是正序网络中发电机等值电势，其值等于______。
a
2.短路电流最大可能瞬时值，称为______电流。
3.单相接地短路故障复合序网是三序网______。
4.若已知线路阻抗R+jX、线路末端电压U2∠0°，负荷P+jQ，则线路的电压降落可表示为
______。
5.输电线上装置自动重合闸可以提高______。
6.消弧线圈通常采用______补偿方式。
7.电力系统的有功电源主要有______。
8.三相短路时短路容量S D的标幺值等于______。
9.采用比例型励磁调节器时，能近似认为E′为恒定，则此时发电机电磁功率计算式为
______。
10.当供电电源内阻抗小于短路回路总阻抗的10％时，则电源可作为______处理。
No
一．填空题
1．降压变压器一次侧电压电压，二次侧电压（大容量）应比电压高 %。
2．对电力系统运行的三个基本要求是：，，。
3．电力系统的无功负荷是以滞后运行的用电设备所吸收的无功功率，电力系统的
无功损耗是 的无功功率损耗和 的无功功率损耗。
4．电力系统中性点接地方式可分为两大类：（1）中性点 系统；（2）中性点 系统，其中又分为中性点 系统和中性点经 接地或高阻抗接地系统。
5．所谓电力系统的无功功率平衡就是系统的 原发出的无功功率与系统 及电网中功率损耗相平衡。
6. 架空电力线路，在220kV 线路中，为了减少 和 ，采用扩大 ，但又不增大 ，称为扩径导线。
7．电力系统的发电负荷是指 加上发电厂的厂用电。
8．电力系统的供电负荷是指电力系统的综合用电 加上电力网的 。
9. 我国电力系统的额定频率为 Hz ，规定的频率偏差为 Hz ，即 %。
10．电力系统中的无功损耗有： ， 。
11．在220kV 以上的电力线路中，采用扩径导线是为了 ，这种导线人为的扩大导线直径，但又不 。或者采用分裂导线，是将每相分裂成2—4根，并相互间保持一定距离，其作用是减少了 和 ，但是线路的 增大了。
12. 我国3kV ，6kV ，10kV ，35kV ，110kV 电压等级的平均额定电压分别
是 ， ， ， ， 。
13．目前我国110V 及以上电力系统采用中性点 方式；60kV 及以下电力系统采用中性点 方式，其中35—60kV 电力系统一般采用中性点 接地，而3—10kV 电力系统一般采用中性点 方式。
14．d X '是同步发电机的 电抗；q E '是同步发电机的 电势，它正比于磁链 。
15．有阻尼同步发电机突然三相短路时刻，电势 和 不能突变。
16．与单回路无避雷线三相架空电力线路相比，双回路无避雷线三相架空电力线路的零序电抗值 。
17. 短路电流的最大有效值I imp 发生在短路后 ，即t= 时。当冲击系数K imp =1.8时，I imp = I ω。
18．凸极式同步发电机以d
X '后的暂态电势E '和暂态电抗d X '表示功—角特性方程为P E = ，δ'= 。
No
一、填空题
1、输电线路的网络参数是指( )、( )、( )、( )。
2、所谓“电压降落”是指输电线首端和末端电压的( )之差。
“电压偏移”是指输电线某点的实际电压和额定电压的( )之差。
3、由无限大电源供电的系统，发生三相短路时，其短路电流包含( )分量和
( ) ( )分量，短路电流的最大瞬时值又叫( )，它出现在短路后约( )个周波左右，当频率等于50HZ 时，这个时间应为( )秒左右。
4、标么值是指( )和( )的比值。
5、所谓“短路”是指
( ( ) )，在三相系统中短路的基本形式有( )、( )、( )、( )。
6、电力系统中的有功功率电源是( )，无功功率电源是( )、
( )、( )、( )。
7、电力系统的中性点接地方式有( )、( )、( )。
8、电力网的接线方式通常按供电可靠性分为( )接线和( )接线。
9、架空线路是由( )、( )、( )、( )、( )
构成。
10、电力系统的调压措施有( )、( )、( )、( )。
11、电力系统的中性点接地方式有( )、( )、( )。
12、某变压器铭牌上标示电压为220±2×2.5%，它共有( )个分接头，
各分接头电压分别为( )、( )、( )、( )、
( )。
No
一、填空题（每空1分，共30分）
1、电力系统运行的基本要求是、、。
2、电力系统中性点运行方式可分为、。
3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。
4、由于变压器的变比不匹配而产生的功率称为，它取决于
和。
5、电力系统节点按照给定条件不同可以分为、、。
6、频率的一次调整由进行，频率的二次调整由进行。
7、电力系统无功电源电源包括、、、。
8、中枢点调压方式分为、、。
9、电力系统调压措施有、、
、。
10、等面积定则是。
11、变压器的负序阻抗正序阻抗。（等于/不等于）
12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。
No
一. 填空题（每空2分，共30分）
1．派克变换是将系统变为系统，经派克变换后，自感和互感系数是。
2．在同步发电机的参数中，E q”为，x q为，
E Q为，x’d为，T a为。
3．功率角δ既是之间的相位差，又是之间的相对位置角。
4．等面积定则是指。
5．超导同步发电机三相短路时，定子绕阻中的电流包
括，，
，。
《电力系统分析》试题答案
一、填空题（每空2分，共30分）
1、静止的abc三相坐标，与转子一起旋转的垂直坐标，常数。
2、交轴次暂态电势，交轴同步电抗，虚拟电势，直轴暂态电抗，定子绕阻时间常数
3、èq与ù的相位差，等值机转轴与同步发电机转轴
4、加速面积等于减速面积。
5、基频交流，自由基频交流，直流增量，
二倍同步频率交流。
作业题一参考答案

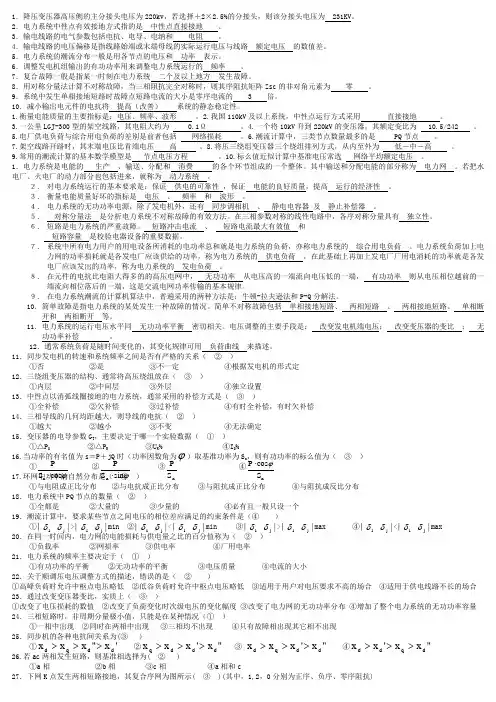

一、填空题
1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。
作业题二参考答案
一、填空题
1.衡量电能质量的主要指标是：电压、频率、波形。
2.我国110kV及以上系统，中性点运行方式采用直接接地。
3.一公里LGJ-300型的架空线路，其电阻大约为 0.1Ω。
4.一个将10kV升到220kV的变压器，其额定变比为10.5/242 。
5.电厂供电负荷与综合用电负荷的差别是前者包括网络损耗。
6.潮流计算中，三类节点数量最多的是PQ节点。
7.架空线路开路时，其末端电压比首端电压高。
8.将压三绕组变压器三个绕组排列方式，从内至外为低－中－高。
9.常用的潮流计算的基本数学模型是节点电压方程。
10.标么值近似计算中基准电压常选网络平均额定电压。
作业题三参考答案
一填空（35分每空1分）
1．电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。其中输送和分配电能的部分称为电力网。若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。
２．对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的经济性。
３．衡量电能质量好坏的指标是电压、频率和波形。
４．电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器及静止补偿器。
５．对称分量法是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中，各序对称分量具有独立性。
６．短路是电力系统的严重故障。短路冲击电流、短路电流最大有效值和短路容量是校验电器设备的重要数据。
７．系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。电力系统负荷加上电力网的功率损耗就是各发电厂应
该供给的功率，称为电力系统的供电负荷，在此基础上再加上发电厂厂用电消耗
的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
８．在元件的电抗比电阻大得多的的高压电网中，无功功率从电压高的一端流向电压低的一端，有功功率则从电压相位越前的一端流向相位落后的一端，这是交流
电网功率传输的基本规律。
９．在电力系统潮流的计算机算法中，普遍采用的两种方法是：牛顿-拉夫逊法和P-Q 分解法。
10．简单故障是指电力系统的某处发生一种故障的情况。简单不对称故障包括单相接地短路、两相短路、两相接地短路、单相断开和两相断开等。
11．电力系统的运行电压水平同无功功率平衡密切相关。电压调整的主要手段是：改变发电机端电压；改变变压器的变比；无功功率补偿。
12．通常系统负荷是随时间变化的，其变化规律可用负荷曲线来描述。
第一章电力系统基本知识题库（81题占7.77％） 一、选择题（40题） 1、产生谐波电流最为突出的设备是（）。 A. 晶闸管变流设备 B. 电焊机 C. 荧光灯 正确答案:A 2、停电时间包括事故停电、（）及临时性停电时间。 A. 限电 B. 用户非工作时间段停电 C. 计划检修停电 正确答案:C 3、中性点非直接接地系统中发生单相接地时，非故障相对地电压会（）。【★★☆☆☆】 A. 不变 B. 升高 C. 降低 正确答案:B 4、10KV三相供电电压允许偏差为额定电压的（）。【★★☆☆☆】 A. ±7% B. ±10% C. +7%，-10% 正确答案:A 5、在（）系统，相与地之间通过电弧形成的连接视为短路。【★★☆☆☆】 A. 中性点直接接地 B. 中性点经消弧线圈接地 C. 中性点不接地 正确答案:A 6、供电质量指电能质量与（）。 A. 供电可靠性 B. 供电经济性 C. 供电服务质量 正确答案:A 7、工作接地的接地电阻一般不应超过（）Ω。 A. 4 B. 5 C. 10 正确答案:A 8、相与地之间通过金属导体、电弧或其他较小阻抗连接而形成的短路称为（）。 A. 单相短路 B. 两相短路 C. 三相短路 正确答案:A 9、高压长线路重载运行时，线路末端电压（）首端电压。 A. 低于
C. 等于 正确答案:A 10、我国技术标准规定电力系统的额定工作频率是（）Hz。 A. 40 B. 50 C. 60 正确答案:B 11、TN-C系统是指电力系统中性点直接接地，整个系统的中性线与保护线是（）。 A. 合一的 B. 分开的 C. 部分合一部分分开的 正确答案:A 12、在并联运行的同一电力系统中，任一瞬间的（）在全系统都是统一的。 A. 电压 B. 频率 C. 波形 正确答案:B 13、电压变化的速率大于（），即为电压急剧变化。 A. 1% B. 2% C. 5% 正确答案:A 14、我国电力系统中，线路始端的最低电压等级为（）。 A. 0.20kV B. 0.38kV C. 0.4kV 正确答案:C 15、发电厂的发电机输出电压通常为6.3kV，10.5kV，最高不超过（）。 A. 20kV B. 25kV C. 30kV 正确答案:A 16、远距离输送电能时，首先要将发电机的输出电压通过升压变压器升高到几万伏或几十万伏，以（）输电线上的能量损耗。【★★☆☆☆】 A. 减小 B. 增大 C. 改变 正确答案:A 17、220V单相供电电压允许偏差为额定电压的（）。 A. ±7% B. ±10% C. +7%，-10% 正确答案:C 18、远距离输送电能时，首先要将发电机的输出电压通过升压变压器升高到几万伏或几十万伏，以减小输电线上的（）。
一．填空题 1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。 2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。“电压偏移”是指输电线某点的实际电压和额定 电压的（数值）的差。 3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路 电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。 4、标么值是指（有名值/实际值）和（基准值）的比值。 5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本 形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。 6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联 电抗器），（静止补偿器和静止调相机）。 7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。 8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。 9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。 10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参 数）。 11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV） （225.5KV）（231KV）。 二：思考题 1.电力网，电力系统和动力系统的定义是什么？（p2） 答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。 电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。 动力系统：电力系统和动力部分的总和。 2.电力系统的电气接线图和地理接线图有何区别？（p4-5） 答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。但难以表示各主要电机电器间的联系。 电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。但难以反映各发电厂、变电所、电力线路的相对位置。 3.电力系统运行的特点和要求是什么？（p5） 答：特点：（1）电能与国民经济各部门联系密切。（2）电能不能大量储存。(3)生产、输送、消费电能各环节所组成的统一整体不可分割。（4）电能生产、输送、消费工况的改变十分迅速。（5）对电能质量的要求颇为严格。 要求：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。 4.电网互联的优缺点是什么？（p7） 答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。 5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？ （p8-9） 答：额定电压等级有（kv）：3、6、10、35、110、220、330、500 平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525 系统各元件的额定电压如何确定：发电机母线比额定电压高5%。变压器接电源侧为额定电压，接负荷侧比额定电压高10%，变压器如果直接接负荷，则这一侧比额定电压高5%。 6.电力系统为什么不采用一个统一的电压等级，而要设置多级电压？（p8） S 。当功率一定时电压越高电流越小，导线答：三相功率S和线电压U、线电流I之间的固定关系为
电力系统基本知识考试题及答案
一、单选题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分） dx1003当20kV取代10kV中压配电电压，原来线路导线线径不变，则升压后的配电容量可以提高______倍。（A） A、1 B、2 C、3 D、4 dx1004在中性点不接地的电力系统中，当系统发生单相完全接地故障时，单相接地电流数值上等于系统正常运行时每相对地电容电流的______倍。（C） A、1 B、2 C、3 D、4 dx1043当电路发生短路或过负荷时，______能自动切断故障电路，从而使电器设备得到保护。（D） A、高压断路器 B、隔离开关 C、电压互感器 D、熔断器 dx1044频率是电能质量的重要指标之一，我国电力采用交流______Hz频率，俗称“工频”。（B） A、49 B、50 C、51 D、52 dx1060电力系统进行无功补偿起到的作用之一是______。（B） A、降低了设备维护成本 B、降低线损 C、降低了对设备的技术要求 D、降低了设备维护标准
dx1083双电源的高压配电所电气主接线，可以一路电源供电，另一路电源进线备用，两段母线并列运行，当工作电源断电时，可手动或自动地投入______，即可恢复对整个配电所的供电。（B） A、工作电源 B、备用电源 C、发电电源 D、直流电源 dx1084过补偿方式可避免______的产生，因此得到广泛采用。（B） A、谐振过电流 B、谐振过电压 C、大气过电压 D、操作过电压 dx1085中断供电时将造成人身伤亡,属于______负荷。（A） A、一类 B、二类 C、三类 D、四类 dx1086用电负荷是用户在某一时刻对电力糸统所需求的______。（C） A、电压 B、电流 C、功率 D、电阻 dx1087供电频率偏差通常是以实际频率和额定频率之差与______之比的百分数来表示。（B） A、实际频率 B、额定频率 C、平均频率 D、瞬时频率 dx1088在电力系统中，用得较多的限制短路电流的方法有，选择合适的接线方式、采用分裂绕组变压器和
电子电路基础知识点总结 1、 纯净的单晶半导体又称本征半导体，其内部载流子自由电子空 穴的数量相等的。 2、 射极输出器属共集电极放大电路，由于其电压放大位数约等于 1，且输出电压与输入电压同相位，故又称为电压跟随器 （ 射极跟随器 ）。 3、理想差动放大器其共模电压放大倍数为 0,其共模抑制比为乂。 般情况下，在模拟电器中，晶体三极管工作在放大状态，在 数字电器中晶体三极管工作在饱和、截止状态。 限幅电路是一种波形整形电路， 因它削去波形的部位不同分为 4、 5、 上限幅、 下限幅和双向限幅电路。 6、 主从 JK 触发器的功能有保持、计数、置 0、置 1 。 7、 多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。 8、 带有放大环节串联稳压电路由调整电路、基准电路、取样电路 和比较放大电路分组成。 9、 时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还 与输出端的原状态有关。 10、 当PN 结外加反向电压时，空间电荷区将变宽。反向电流是由 少数载流子形成的。
11、 半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电 特性。 12、 利用二极管的单向导电性，可将交流电变成脉动的直流电。 13、 硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压 管的电流在较大范围变化时，硅稳压管两端的电压基本不变。 电容滤波只适用于电压较大，电流较小的情况，对半波整流 电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的 倍，对全波整流电路而言较为倍。 15、处于放大状态的NPN 管，三个电极上的电位的分布必须符合 UC>UB>UE 而PNP 管处于放大状态时，三个电极上的电位分布须符合 UE>UE>UC 总之，使三极管起放大作用的条件是：集电结反偏，发射 结正偏。 16、 在 P 型半导体中，多数载流子是空穴，而 N 型半导体中，多 数载流子是自由电子。 晶体管放大器设置合适的静态工作点，以保证放大信号时， 三极管应始终工作在放大区。 般来说，硅晶体二极管的死区电压大于锗管的死区电压。 14、 17、 二极管在反向截止区的反向电流基本保持不变。 18、 当环境温度升高时，二极管的反向电流将增大。 19、 20、
电力系统基础知识 继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。这是学习继电保护、自动装置等本书内容的基础。 >>第一节电力系统基本概念 一、电力系统构成 电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。 在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。动力系统、电力系统及电力网之间的关系示意图如图1-l所示。 图1-1 动力系统、电力系统及电力网示意图
互感器是—种变流设备，将交流一次侧大电流转换成二次电流，供给测量、保护等二次设备使用，一般二次额定电流为5A或1A；电压互感器是—种变压设备，将交流一交侧高电压转换成二次电压，供给控制、测量、保护等二次设备使用，—般二次额定的相电压为100/3V。 二、电力系统中性点运行方式 电力系统中性点运行方式即中性点接地方式，是指电力系统中发电机或变压器的中性点的接地方式，是一种工作接地。目前，我国电力系统中性点接地方式分为中性点直接接地与非直接接地两大类，具体有；中性点不接地、经电阻接地、经电抗接地、经消弧线圈接地和直接接地等。 1．中性点直接接地方式 中性点直接接地是指电力系统中至少有一个中性点直接与接地设施相连接，如图1-2中的N点接地，通常应用于500kV、330kV、220kV、110kV电网。 中性点直接接地系统保持接地中性点零电位，发生单相接地故障时如图1-2所示，非故障相对地电压数值变化较小。由于高压、尤其是超高压电力变压器中性点的绝缘水平、电气设备的绝缘水平都相对较低，采用中性点直接接地方式，对保证变压器及其电气设备的安全尤其重要。但由于中性点直接接地，与短路点构成直接短路通路，故障相电流很大，造成接于故障相的电气设备过电流。为此，需要通过继电保护和断路器动作，切断短路电流。
第一章电力系统基本知识 一、单项选择题(每题的备选项中，只有一项最符合题意) 1.电力系统是由(B)、配电和用电组成的整体。 A.输电、变电 B.发电、输电、变电 C.发电、输电 2.电力系统中的输电、变电、(B)三个部分称为电力网。 A.发电 B.配电 C.用电 3.直接将电能送到用户的网络称为(C)。 A.发电网 B.输电网 C.配电网 4.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。 A.发电网 B.输电网 C.配电网 5.电力生产的特点是(A)、集中性、适用性、先行性。 A.同时性 B.广泛性 C.统一性 6.线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。 A.电压 B.电流 C.功率和能量 7.在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。 A.一天24小时 B.一个月720小时C一年8760小时 8.对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。 A.大 B.小 C.稳定 D.不稳定 9.为了分析负荷率，常采用(C)。 A.年平均负荷 B.月平均负荷 C.日平均负荷 10.突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属(B)类负荷。 A.一类 B.二类 C.三类 11.高压断路器具有开断正常负荷和(B)的能力。 A.过载 B.过载、短路故障 C.短路故障 12.供电质量指电能质量与(A) A.供电可靠性 B.供电经济性 C.供电服务质量 13.电压质量分为电压允许偏差、三相电压允许不平衡度、(C)、电压允许波动与闪变。 A.频率允许偏差 B.供电可靠性 C.公网谐波 三相供电电压允许偏差为额定电压的(A) A.±7% B. ±10% C.+7%-10% 15.当电压上升时，白炽灯的(C)将下降。 A.发光效率 B.光通量 C.寿命 16.当电压过高时，电动机可能(B)。 A.不能起动 B.绝缘老化加快 C.反转 17.我国国标对35~110kV系统规定的电压波动允许值是(B)。 A.1.6% % 18.(B)的电压急剧波动引起灯光闪烁、光通量急剧波动，而造成人眼视觉不舒适的现象，称为闪变。 A.连续性 B.周期性 C.间断性 19.电网谐波的产生，主要在于电力系统中存在(C)。 A.电感和电容元件 B.三相参数不对称 C.非线性元件 20.在并联运行的同一电力系统中，任一瞬间的(B)在全系统都是统一的。
电路图：用规定的符号表示电路连接情况的图。填写以下电路图符号： 二、探究不同物质的导电性能 四、电压 1 电压的作用 1 ）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是 提供电压的装置。 （2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是 连通的。 、认识电路 1. 电路的基本组成： 将其他能转化为电能的装置 用电器——将电能转化为其他形式能的装置 开关——控制电路的通断 导线——起连接作用，传输电能 2. 电源 开关 灯泡 变阻器 电流表 电压表 3. 电路的连接方式：串联和并联 1. 导体：容易导电的物体。如：常见金属、 酸碱盐的水溶液、人体、大地、石墨等。 容易导电的原因：有大量的自由电荷。 具体情况：金属中有大量的自由电子；酸碱 盐的水溶液中有大量的自由离子） 2. 绝缘体：不容易导电的物体。如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。 不容易导电的原因：几乎没有自由电荷。 3. 良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。 三、电流 1. 电流的形成：电荷的定向移动形成电流。（在金属导体中，能够做定向移动的是自由电 子；在酸 碱盐溶液中，能够做定向移动的是正离子和负离子） 2. 电流的方向：正电荷定向移动的方向为电流方向。按照这个规定， 负电荷定向移动的方 向和电流方向相反。 3. 电流用字母 I 表示，国际单位是安培，简称安，符号 A 。 比安小的单位还有毫安（mA 和微安（卩A ）: 1A=10 mA 1 mA=10 3 卩 A 4. 实验室常用的电流表有两个量程：0— 0.6A （分度值0.02A ）； 0—3A （分度值 0.1A ）
Int 第一章电力系统的基础概念 1-3 解: （核心内容：P4 表1-1 P5 图1-2） (1) 发电机及各变压器高、低压绕组的额定电压： 发电机：G ： kv kv 5.10%)51(10=+? 变压器：T1: kv kv V N T 5.10%)51(10)1(1=+?= kv kv V N T 242%)101(220)2(1=+?= 变压器：T2: kv V N T 220)1(2= kv kv V N T 121%)101(110)2(2=+?= kv kv V N T 5.38%)101(35)3(2=+?= 变压器：T3： kv V N T 35)1(3= kv kv V N T 6.6%)101(6)2(3=+?= 若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为： kv V N T 35)1(3= 3(2)6(15%) 6.3T N V kv kv =?+= 标号注意：1、单位 2、下脚标写法
(2) 低压侧的额定电压 高压侧的额定电压 变压器的额定变比= ： T1： 5.10242) 1(1)2(11= = N T N T N V V K T2： 121220) 2(2)1(2)21(2= = -N T N T N T V V K 5.38220) 3(2)1(2)31(2= = -N T N T N T V V K 2(2)2(23)2(3) 12138.5T N T N T N V K V -= = 变压器的额定变比可记为：220/121/38.5 T3： 6.635) 2(3)1(33= = N T N T N V V K 或 3(1)33(2) 356.3T N N T N V K V = = 变比注意：1、顺序为 高/中/低 2、不必计算结果 (3) 1T 变压器运行于+5%抽头时： T1(2)) 1T1(1) V 242(15%)254V 10.5 10.5T K ?+= = = 2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.38121220 3T 变压器运行于-2.5%抽头：
电力系统基本知识题库 出题人： 1．电力系统中输送和分配电能的部分称为（B） A、电力系统； B、电力网； C、动力系统； D、直流输电系统2．发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压（D） A、低10%； B、高10% ； C、低5%； D、高5% 3．下面那种负荷级造成国民经济的重大损失，使市政生活的重要部门发生混乱（A） A、第一级负荷； B、第二级负荷； C、第三级负荷； D、无 4．系统向用户提供的无功功率越小用户电压就（A） A、越低； B、越高； C、越合乎标准； D、等于0 5．电力系统不能向负荷供应所需的足够的有功功率时，系统的频率就（B） A、要升高； B、要降低； C、会不高也不低； D、升高较轻6．电力系统在很小的干扰下，能独立地恢复到它初始运行状况的能力称（B） A、初态稳定； B、静态稳定； C、系统的抗干扰能力； D、动态稳定 7．频率主要决定于系统中的（A） A、有功功率平衡； B、无功功率平衡； C、电压； D、电流
8．电压主要决定于系统中的（B） A、有功功率平衡； B、无功功率平衡； C、频率； D、电流 9．用户供电电压的允许偏移对于35kV及以上电压级为额定值的（C）A、5%； B、10%； C、±5%； D、±10% 10．当电力系统发生短路故障时，在短路点将会（B） A、产生一个高电压； B、通过很大的短路电流； C、通过一个很小的正常的负荷； D、产生零序电流 11．电力系统在运行中发生短路故障时，通常伴随着电压（B） A、上升； B、下降； C、越来越稳定； D、无影响 12．根据国家标准，10kV及以下三相供电电压的允许偏差为额定电压的（D） A、3%； B、±3%； C、5%； D、±5% 13．系统频率波动的原因（B） A、无功的波动； B、有功的波动； C、电压的波动； D、以上三个原因 14．系统的容量越大允许的频率偏差越（C） A、大； B、不一定； C、小； D、不变 15．以下短路类型中（A）发生的机会最多。 A、单相接地短路； B、两相接地短路； C、三相短路； D、两相相间短路
第1章 章后习题解析 1.1 一只“100Ω、100 W ”的电阻与120 V 电源相串联，至少要串入多大的电阻 R 才能使该电阻正常工作？电阻R 上消耗的功率又为多少？ 解：电阻允许通过的最大电流为 1100 100'=== R P I A 所以应有 1120100=+R ，由此可解得：Ω=-=201001 120 R 电阻R 上消耗的功率为 P =12×20=20W 1.2 图1.27（a ）、（b ）电路中，若让I =0.6A ，R =？ 图1.27（c ）、（d ）电路中，若让U =0.6V ，R =？ 解：(a)图电路中，3Ω电阻中通过的电流为 I ˊ=2－0.6=1.4A R 与3Ω电阻相并联，端电压相同且为 U =1.4×3=4.2V 所以 R =4.2÷0.6=7Ω (b)图电路中，3Ω电阻中通过的电流为 I ˊ=3÷3=1A R 与3Ω电阻相并联，端电压相同，因此 R =3÷0.6=5Ω (c)图电路中，R 与3Ω电阻相串联，通过的电流相同，因此 R =0.6÷2=0.3Ω (d)图电路中，3Ω电阻两端的电压为 U ˊ=3－0.6=2.4V R 与3Ω电阻相串联，通过的电流相同且为 I =2.4÷3=0.8A 所以 R =0.6÷0.8=0.75Ω 1.3 两个额定值分别是“110V ，40W ”“110V ，100W ”的灯泡，能否串联后接到220V 的电源上使用？如果两只灯泡的额定功率相同时又如何？ 解：两个额定电压值相同、额定功率不等的灯泡，其灯丝电阻是不同的，“110V ，40W ”灯泡的灯丝电阻为： Ω===5.30240 1102 240 P U R ;“110V ，100W ”灯泡的灯丝电阻为：Ω===121100 1102 2100P U R ，若串联后接在220V 的电源上时，其通过两灯泡的电流相同，且 为：52.01215.302220 ≈+=I A ，因此40W 灯泡两端实际所加电压为： 3.1575.30252.040=?=U V ，显然这个电压超过了灯泡的额定值，而100 W 灯泡两端实际 所加电压为：U 100=0.52×121=62.92V ，其实际电压低于额定值而不能正常工作，因此，这两个功 2A 3Ω R 3Ω 2A Ω ＋ U － ＋ 3V － Ω ＋ U － ＋ 3V － 图1.27 习题1.2电路图 ＋ － U S R I S (a ) ＋ － U S R I S (b) 图1.28 习题1.4电路图 A A
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编订：XXXXXXXX 20XX年XX月XX日 电力系统的基本知识简易 版
电力系统的基本知识简易版 温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1、什么叫电力系统的稳定和振荡？ 答：电力系统正常运行时，原动机供给发 电机的功率总是等于发电机送给系统供负荷消 耗的功率，当电力系统受到扰动，使上述功率 平衡关系受到破坏时，电力系统应能自动地恢 复到原来的运行状态，或者凭借控制设备的作 用过度到新的功率平衡状态运行，即谓电力系 统稳定。这是电力系统维持稳定运行的能力， 是电力系统同步稳定（简称稳定）研究的课 题。 电力系统稳定分为静态稳定和暂态稳定。 静态稳定是指电力系统受到微小的扰动（如负
载和电压较小的变化）后，能自动地恢复到原来运行状态的能力。暂态稳定对应的是电网受到大扰动的情况。 系统的各点电压和电流均作往复摆动，系统的任何一点电流与电压之间的相位角都随功角δ的变化而改变、频率下降等我们通常把这种现象叫电力系统振荡。 2、电力系统振荡和短路的区别是什么？ 答：电力系统振荡和短路的主要区别是： 振荡时系统各点电压和电流值均作往复摆动，而短路时电流、电压值是突变的。此外，振荡时电流、电压值的变化速度较慢，而短路时的电流、电压值突变量很大。 振荡时系统任何一点电流与电压之间的相位角随功角δ的变化而改变；而短路时，电流
电力系统基本知识题库 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
电力系统基本知识题库 出题人： 1．电力系统中输送和分配电能的部分称为（B） A、电力系统； B、电力网； C、动力系统； D、直流输电系统 2．发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压（D） A、低10%； B、高10% ； C、低5%； D、高5% 3．下面那种负荷级造成国民经济的重大损失，使市政生活的重要部门发生混乱（A） A、第一级负荷； B、第二级负荷； C、第三级负荷； D、无 4．系统向用户提供的无功功率越小用户电压就（A） A、越低； B、越高； C、越合乎标准； D、等于0 5．电力系统不能向负荷供应所需的足够的有功功率时，系统的频率就（B） A、要升高； B、要降低； C、会不高也不低； D、升高较轻 6．电力系统在很小的干扰下，能独立地恢复到它初始运行状况的能力称（B） A、初态稳定； B、静态稳定； C、系统的抗干扰能力； D、动态稳定7．频率主要决定于系统中的（A） A、有功功率平衡； B、无功功率平衡； C、电压； D、电流 8．电压主要决定于系统中的（B） A、有功功率平衡； B、无功功率平衡； C、频率； D、电流
9．用户供电电压的允许偏移对于35kV及以上电压级为额定值的（C）A、5%； B、10%； C、±5%； D、±10% 10．当电力系统发生短路故障时，在短路点将会（B） A、产生一个高电压； B、通过很大的短路电流； C、通过一个很小的正常的负荷； D、产生零序电流 11．电力系统在运行中发生短路故障时，通常伴随着电压（B） A、上升； B、下降； C、越来越稳定； D、无影响 12．根据国家标准，10kV及以下三相供电电压的允许偏差为额定电压的（D） A、3%； B、±3%； C、5%； D、±5% 13．系统频率波动的原因（B） A、无功的波动； B、有功的波动； C、电压的波动； D、以上三个原因14．系统的容量越大允许的频率偏差越（C） A、大； B、不一定； C、小； D、不变 15．以下短路类型中（A）发生的机会最多。 A、单相接地短路； B、两相接地短路； C、三相短路； D、两相相间短路16．以下短路类型中（C）造成的后果最严重。 A、单相接地短路； B、两相接地短路； C、三相短路； D、两相相间短路17．电力网按电压等级的高低，可分为（D） A、低压和高压；
一、填空题:(每空1分共40分) 1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开; 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。 6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。 7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。 8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。 9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。 10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ), (1+AF )称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。 13、OCL电路是(双)电源互补功率放大电路; OTL电路是(单)电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。 15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。 16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。 17、模拟乘法器输出与输入的关系式是U0=(KUxUy ) 1、1、P型半导体中空穴为(多数)载流子,自由电子为(少数)载流子。 2、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。 3、反向电流是由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。 4、三极管是(电流)控制元件,场效应管是(电压)控制元件。 5、当温度升高时,三极管的等电极电流I(增大),发射结压降UBE(减小)。 6、晶体三极管具有放大作用时,发射结(正偏),集电结(反偏)。 7、三极管放大电路共有三种组态()、()、()放大电路。
第二章电力系统基本知识 一、单项选择题 1、电力系统是由（A）组成的整体。 A. 发电厂、输配电线路、变配电所和用电单位 B. 发电厂、输配电线路、变配电所 C. 发电厂、输配电线路、变配电所和用电单位 D. 发电厂、变配电所和用电单位 2、发电厂与用电负荷中心相距较远，为了减少网络损耗，所以必须建设（B）、高压、超高压输电线路，将电能从发电厂远距离输送到负荷中心。 A. 降压变电所 B. 升压变电所 C. 中压变电所 D. 低压变电所 3、交流高压输电网一般指110KV、（D ）电网。 A. 10KV B. 20KV C. 35KV D. 220KV 4、高压配电网一般指（C ）、110KV及以上电压等级的配电网。 A. 10KV B. 20KV C. 35KV D. 480V 5、电力生产的特点是（A）、集中性、适用性、先行性。 A. 同时性 B.广泛性 C.统一性 D. 不定性 6、在负荷不变的情况下配电系统电压等级由10KV提高到20KV，功率损耗降低至原来的（D）。 A. 10％ B. 15％ C. 20％ D. 25％ 7、对于电力系统来说。峰谷差越（A），用电越趋于合理。
A. 小 B. 大 C. 稳定 D.不变 8、发电厂、电网经一次投资建成之后，它就可以随时运行，电能（A）时间、地点、空间、气温、风雨、场地的限制，与其他能源相比最清洁、无污染，对人类环境无害的能源。 A.不受或很少受 B. 很受 C. 非常受 D.从来不受 9、下列各项，一般情况下属于一类用电负荷的是（B）。 A. 农村照明用电 B. 中断供电时将造成人身伤亡 C. 市政照明用电 D. 小企业动力用电 10、一类负荷重的特别重要负荷，除由（B）独立电源供电外、还应增设应急电源，并不准将其他负荷接入应急供电系统。 A.一个 B. 两个 C. 三个 D.四个 11、（A）是电力网中线路连接点，是用以变换电压、交换功率和汇集分配电能的设施。 A. 变、配电所 B. 发电厂 C. 输电线路 D. 配电线路 12、按变电所在电力系统中的位置、作用及其特点划分，变电所的主要类型有枢纽变电所、区域变电所、地区变电所、（A）地下变电所和无人值班变电所等。 A. 配电变电所 B. 110KV变电所 C. 10KV变电所 D. 35KV变电所 13、变、配电所一次主接线中所用的电气设备，称为（D）。 A.通信设备 B. 运动设备 C. 二次设备 D.一次设备
第一章电力系统概述习题 一、填空题 1．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。 2．按发电厂的规模和供电范围不同，又可分为区域性发电厂、地方发电厂和自备专用发电厂等。 3．火电厂分为凝汽式和供热式火力发电厂。 4．水电厂根据集中落差的方式分为堤坝式、引水式和混合式。 5．水电厂按运行方式分为有调节、无调节和抽水蓄能电厂。 6．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。 7.衡量电能质量的指标有电压、频率、正弦交流电的波形。 8.根据根据对用电可靠性的要求，负荷可以分成第Ⅰ类负荷、第Ⅱ类负荷、第Ⅲ类负荷。 二、判断题 1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。（√） 2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。（×） 3、变电站是汇集电源、升降电压和分配电力的场所 , 是联系发电厂和用户的中间环节。（√） 4、中间变电站处于电力系统的枢纽点 , 作用很大。（×） 5、直接参与生产、输送和分配电能的电气设备称为一次设备。（√） 6、电流互感器与电流表都是电气一次设备。（×） 7、用电设备的额定电压与电力网的额定电压相等。（√） 8、发电机的额定电压与电力网的额定电压相等。（×） 9、变压器一次绕组的额定电压与电力网的额定电压相等。（×） 10、所有变压器二次绕组的额定电压等于电力网额定电压的 1.1 倍。（×） 11、二次设备是用在低电压、小电流回路的设备。（√） 12、信号灯和控制电缆都是二次设备。（√） 13、根据对用电可靠性的要求，负荷可以分成5类。（×） 三、简答题 1．发电厂和变电所的类型有哪些？。 答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。 根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。 枢纽变电所位于电力系统的枢纽点，汇集多个电源电压等级一般为330～500KV。
电力系统基础知识科普 1．电力系统、动力系统和电力网的划分 电力网：由变电所和不同电压等级输电线路组成的网络。 电力系统：由发电设备、输电设备和用电设备组成的网络。 动力系统：在电力系统的基础上，把发电厂的动力部分包含在内的系统。 2．电力系统运行的特点 电力系统运行特点： 电能不能大量存储；各环节组成的统一整体不可分割；过渡过程非常迅速（百分之几秒到十分之几秒）；电力系统的地区性特点较强；对电能质量的要求颇为严格；与国民经济各部门和人民生活关系极其密切 3．电力系统运行的基本要求 保证供电的可靠性：减少停电损失，要求元件有足够的可靠性，要求提高系统运行的稳定性 保证良好的供电质量：电压、频率、波形 提高电力系统运行的经济性：降低能耗 4．发电厂的类型 发电厂的类型： 常规能源发电（主要发电形式）：火力发电厂，水力发电厂，核能电厂 新能源发电：地热电厂、潮汐电厂、风力发电厂、太阳能电站、海洋能发电、磁流体发电、氢能发电、核聚变发电 5．电力系统的中性点接地方式 四种中性点接地方式：（前两种属于小电流接地，后两种属于大电流接地） 中性点不接地；中性点经消弧线圈接地；中性点直接接地；中性点经电阻接地 6．日负荷曲线、年最大负荷曲线的用途。 日负荷曲线对电力系统有很重要的意义，它是安排日发电计划，确定各发电厂发电任务以及确定系统运行方式等的重要依据。每日的最大负荷不尽相同，一般是年初底，年末高。夏季小于冬季。把每天的最大负荷抽取出来按年绘成曲线，成为年最大负荷曲线。年最大曲线的用途：安排各发电厂检修计划的依据；安排新装机组计划的依据。 7．电力系统的电压等级。 我国电力系统的电压等级分为： 电力系统的标称电压 3、6、10、35、60、110 、220、330、500、750 KV 对应的最高电压 3.6、7.2、12、40.5、72.5、126、252、363、550、800 KV 8．架空线路的结构组成 架空线路由导线，避雷线（架空地线），绝缘子，金具，杆塔等主部件组成。 9. 架空线路换位的目的 消除由于位置原因引起的不对称电抗，从而消除产生的电流畸变。 10. 分裂导线的优点 增大导线的有效半径，减少导线的电晕损耗，减少导线的电抗 11．导纳阵的特点 稀疏矩阵，对称矩阵
温馨提示：同学们，经过综合学习，你一定积累了很多知识，现在请认真、仔细地完成这张试题库吧。加油！ 电力系统基本知识考试题库及答案
一、单选题库（每题库的备选项中，只有一项最符合题库意，每题库1分，错选或不选为0分，总计40分）dx1003当20kV取代10kV中压配电电压，原来线路导线线径不变，则升压后的配电容量可以提高______倍。（A） A、1 B、2 C、3 D、4 dx1004在中性点不接地的电力系统中，当系统发生单相完全接地故障时，单相接地电流数值上等于系统正常运行时每相对地电容电流的______倍。（C） A、1 B、2 C、3 D、4 dx1043当电路发生短路或过负荷时，______能自动切断故障电路，从而使电器设备得到保护。（D） A、高压断路器 B、隔离开关 C、电压互感器 D、熔断器 dx1044频率是电能质量的重要指标之一，我国电力采用交流______Hz频率，俗称“工频”。（B） A、49 B、50 C、51 D、52 dx1060电力系统进行无功补偿起到的作用之一是______。（B） A、降低了设备维护成本
B、降低线损 C、降低了对设备的技术要求 D、降低了设备维护标准 dx1083双电源的高压配电所电气主接线，可以一路电源供电，另一路电源进线备用，两段母线并列运行，当工作电源断电时，可手动或自动地投入______，即可恢复对整个配电所的供电。（B） A、工作电源 B、备用电源 C、发电电源 D、直流电源 dx1084过补偿方式可避免______的产生，因此得到广泛采用。（B） A、谐振过电流 B、谐振过电压 C、大气过电压 D、操作过电压 dx1085中断供电时将造成人身伤亡,属于______负荷。（A） A、一类 B、二类 C、三类 D、四类 dx1086用电负荷是用户在某一时刻对电力糸统所需求的______。（C） A、电压 B、电流 C、功率 D、电阻 dx1087供电频率偏差通常是以实际频率和额定频率之差与______之比的百分数来表示。（B） A、实际频率 B、额定频率 C、平均频率
电力系统的基本知识 1、什么叫电力系统的稳定和振荡？答：电力系统正常运行时，原动机供给发电机的功率总是等于发电机送给系统供负荷消耗的功率，当电力系统受到扰动，使上述功率平衡关系受到破坏时，电力系统应能自动地恢复到原来的运行状态，或者凭借控制设备的作用过度到新的功率平衡状态运行，即谓电力系统稳定。这是电力系统维持稳定运行的能力，是电力系统同步稳定研究的课题。电力系统稳定分为静态稳定和暂态稳定。静态稳定是指电力系统受到微小的扰动后，能自动地恢复到原来运行状态的能力。暂态稳定对应的是电网受到大扰动的情况。系统的各点电压和电流均作往复摆动，系统的任何一点电流与电压之间的相位角都随功角δ的变化而改变、频率下降等我们通常把这种现象叫电力系统振荡。 2、电力系统振荡和短路的区别是什么？答：电力系统振荡和短路的主要区别是：振荡时系统各点电压和电流值均作往复摆动，而短路时电流、电压值是突变的。此外，振荡时电流、电压值的变化速度较慢，而短路时的电流、电压值突变量很大。振荡时系统任何一点电流与电压之间的相位角随功角δ的变化而改变；而短路时，电流与电压之间的相位是基本不变的。振荡时无零序和负序分量，短路时有零序和负序分量。 3、电力系统振荡时，对继电保护装置有那些影响？那些保护装置不受影响？答：电力系统振荡时，对继电保护装置的电流继电器、阻抗继电器有影响。对电流继电器的影响。当保护装置的时限大于1.5-2秒时，就可能躲过振荡不误动作。对阻抗继电器的影响。I↑U↓保护动作，I↓U↑保护返回。距离ⅠⅡ段采用振荡闭锁原理躲开系统振荡，以防止阻抗继电器误动作。原理上不受振荡影响的的保护有相差动保护，和电流差动纵联保护，零序电流保护等。 4、我国电力系统中性点接地有几种方式？它们对继电保护的要求是什么？答：我国电力系统中性点接地有三种方式：①中性点直接接地方式；②中性点经过消弧线圈接地方式；③中性点不接地方式。110KV以上电网的中性点均采用第①种接地方式。在这种系统中，发生单相接地故障时接地短路电流很大，故称大接地电流系统。在大接地系统中，发生单相接地故障的几率较高，可占短路故障的70%左右，因此要求其接地保护能灵敏、可靠、快速、
电力系统基础习题及参考答案 第二章 2-1 330kV 线路的导线结构有如下二种方案： 使用LGJQ －600导线，铝线部分截面积578mm2，直径33.1mm ； 使用LGJ －2×300导线， LGJ －300的铝线部分截面积295mm2，直径24.2mm ；分裂间距400mm ； 二种方案，导线都水平排列，相间距离8米。 试求两种导线结构的线路每公里的电阻、电抗、电纳和电晕临界电压。 解：对LGJQ －600导线 031.5 0.0545/578 r km S ρ ===Ω 电晕临界电压
LGJ －2×300导线 031.5 0.05339/2295 r km S ρ ===Ω? 141) 40069.57 m d mm = 分裂导线电晕临界电压 1249.3lg m cr m eq D n U m m r k r δ=
2-2 （选做）一条70km长线路，已知受端负荷为20000kW，额定线电压为60kV，功率因数为0.8，线路参数为：r1=0.1Ω／km，l1=1.3mH/km， c1=0.0095uF/km。试求送端电压和电流值。 （要求用∏形等效电路计算）
2-3 某220kV 输电线路选用LGJ-80型导线，直径为24.2mm ，水平排列，线间距离为6m ，试求线路单位长度的电阻、电抗和电纳，并验证是否发生电晕。 参考2-1题 2-4 某330kV 输电线路，采用LGJQ-300×2型双分裂导线，导线为水平排列并经过完全换位，线间距离为9m ，分裂导线的间距为400mm ，试计算每千米线路的电抗和电容值。 参考2-1题 2-5 某变电所装有一台型号为SFSL1-15000/110、容量比为100/100/100的三绕组变压器。试验数据为， 试求变压器的参数并作出等效电路。 2-6 三相三绕组水内冷有载调压变压器的部分技术数据如下： 额定容量 30/30/20MV A 额定电压 110/38.5/11kV 空载电流 30.1A 空载损耗 67.4kW 12231312231300120,120,95%10.5,% 6.0,%1722.7,% 1.3------?=?=?====?==s s s s s s P kW P kW P kW U U U P kW I
