温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
2、4 放大电路的组成及工作原理 参考教材:《模拟电子技术基础》孙小子张企民主编西安:西安电子科技大学出版社 一、教学目标及要求 1、通过本次课的教学,使学生了解晶体管组成的基本放大电路的三种类型,掌 握放大电路的组成元器件及各元器件的作用,理解放大电路的工作原理。 2、通过本节课的学习,培养学生定性分析学习意识,使学生掌握理论结合生活 实际的分析能力。 二、教学重点 1、共发射极放大电路的组成元器件及各元器件作用; 2、共发射极放大电路的工作原理。 三、教学难点 1、共发射极放大电路的组成元器件及各元器件作用; 2、共发射极放大电路的工作原理。 四、教学方法及学时 1、讲授法 2、1个学时 五、教学过程 （一）导入新课 同学们,上节课我们已经学习了晶体管内部载流子运动的特性以及由此引起的晶体管的一些外部特性,比如说晶体管的输入输出特性等,在这里,我要强调一下,我们需要把更多的注意力放在关注晶体管的外部特性上,而没有必要细究内部载流子的特点。由晶体管的输出特性,我们知道,当晶体管的外部工作条件不同时,晶体管可以工作在三个不同的区间。分别为:放大区、截止区、饱与区,其中放大区就是我们日常生活中较为常用的一种工作区间。大家就是否还记得,晶体管工作在放大区时所需要的外部条件就是什么不(发射结正偏,集电结反偏)？这节课,我们将要进入一个晶体管工作在放大区时,在实际生活中应用的新内容学习。 2、4放大器的组成及工作原理 一、放大的概念 放大: 利用一定的外部工具,使原物体的形状或大小等一系列属性按一定的比例扩大的过程。日常生活中,利用扩音机放大声音,就是电子学中最常见的放大。其原理框图为: 声音声音 扩音器原理框图 由此例子,我们知道,放大器大致可以分为:输入信号、放大电路、直流电源、输出信号等四部分,它主要用于放大小信号,其输出电压或电流在幅度上得到了放大,输出信号的能量得到了加强。对放大电路的基本要求:一就是信号不失真,二就是要放大。 二、基本放大电路的组成
常用的五类光纤传感器基本原理解析 根据被调制的光波的性质参数不同，这两类光纤传感器都可再分为强度调制光纤传感器、相位调制光纤传感器、频率调制光纤传感器、偏振态调制光纤传感器和波长调制光纤传感器。 1）强度调制型光纤传感器 基本原理是待测物理量引起光纤中传输光光强的变化，通过检测光强的变化实现对待测量的测量。恒定光源发出的强度为I的光注入传感头，在传感头内，光在被测信号的作用下其强度发生了变化，即受到了外场的调制，使得输出光强的包络线与被测信号的形状一样，光电探测器测出的输出电流也作同样的调制，信号处理电路再检测出调制信号，就得到了被测信号。 这类传感器的优点是结构简单、成本低、容易实现，因此开发应用的比较早，现在已经成功的应用在位移、压力、表面粗糙度、加速度、间隙、力、液位、振动、辐射等的测量。强度调制的方式很多，大致可分为反射式强度调制、透射式强度调制、光模式强度调制以及折射率和吸收系数强度调制等等。一般反射式强度调制、透射式强度调制、折射率强度调制称为外调制式，光模式称为内调制式。但是由于原理的限制，它易受光源波动和连接器损耗变化等的影响，因此这种传感器只能用于干扰源较小的场合。 2）相位调制型光纤传感器 基本原理是：在被测能量场的作用下，光纤内的光波的相位发生变化，再用干涉测量技术将相位的变化转换成光强的变化，从而检测到待测的物理量。相位调制型光纤传感器的优点是具有极高的灵敏度，动态测量范围大，同时响应速度也快，其缺点是对光源要求比较高同时对检测系统的精密度要求也比较高，因此成本相应较高。 目前主要的应用领域为：利用光弹效应的声、压力或振动传感器；利用磁致伸缩效应的电流、磁场传感器；利用电致伸缩的电场、电压传感器；利用赛格纳克效应的旋转角速度传感器(光纤陀螺)等。
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
万联芯城销售TI,ADI，ST等原装品牌运算放大器IC。全现货库存，提供一站式配套服务，万联芯城，三十年电子元器件销售经验，是您的BOM配单专家，为您节省采购成本。点击进入万联芯城 点击进入万联芯城
运算放大器的工作原理 放大器的作用： 1、能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。用在通讯、广播、雷达、电视、自动控制等各种装置中。原理:高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同，运算放大器原理 运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等
第1章：光纤传感中的光学原理及效应 光学反射原理 分为镜面反射和漫反射 镜面反射和漫反射情况 基于反射原理的光纤传感器结构简单、工作可靠、成本低廉。主要应用于位移测量，振动测量，压力测量，浓度测量和液位测量。 光学折射原理
光学吸收原理 选择吸收：介质对某些波长的光的吸收特别显著 郎伯比尔(Lambert-Beer)定律： Lambert-Beer 定律是吸收光度法的基本定律，表示物质对某一单色光吸收的强弱与吸光物质浓度和厚度间的关系。 当气体浓度、光程均很小的时候，可以近似为： 光学多普勒效应 θ cos 11f f 02 20 0c u c u -= 雷达测速仪 检查机动车速度的雷达测速仪也是利用这种多普勒效应。交通警向行进中的车辆发射频率已知的电磁波，通常是红外线，同时测量反射波的频率，根据
反射波频率变化的多少就能知道车辆的速度．装有多普勒测速仪的警车有时就停在公路旁，在测速的同时把车辆牌号拍摄下来，并把测得的速度自动打印在照片上。 声光效应 超声波通过介质时会造成介质的局部压缩和伸长而产生弹性应变，该应变随时间和空间作周期性变化，使介质出现疏密相间的现象，如同一个相位光栅 。当光通过这一受到超声波扰动的介质时就会发生衍射现象，这种现象称之为声光效应。 利用声光衍射效应制成的器件，称为声光器件。声光器件能快速有效地控制激光束的强度、方向和频率，还可把电信号实时转换 为光信号。此外，声光衍射还是探测材料声学性质的主要手段。 主要用途有：制作声光调制器件，制作声光偏转器件，声光调Q 开关，可调谐滤光器，在光信号处理和集成光通讯方面的应用。 磁光效应 具有固有磁矩的物质在外磁场的作用下，电磁特性发生变化，因而使得光波在其内部传输特性也发生变化的现象。 A 、法拉第效应：当线偏振光沿磁场方向通过置于磁场中的磁光介质时，其偏振面发生旋转的现象，对于给定的介质，偏振面旋转角度=介质长度×磁场强度×维厄德系数 B 、磁光克尔效应：指一束线偏振光在磁化了的介质表面反射时，反射光将是椭圆偏振光，而且以椭圆的长轴为标志的“偏振面”相对于入射偏振光的偏振面旋转了一定的角度。 分类： ①极化克尔效应，即磁化强度M 与介质表面垂直时的克尔效应，应用于磁光存储技术中 ②横向克尔效应：M 既平行于介质表面，但垂直于光的入射面 ③纵向克尔效应：M 既平行于介质表面，又平行于光的入射面 C 、磁致线双折射效应：某些由各向异性分子组成的介质，在不加磁场时表现为各向同性，加上足够强的外磁场时，分子磁矩受到了力的作用，各分子对外磁场有了一定的取向，使介质宏观上呈现各向异性，当光以不同于磁场方向通过这样的介质时，就会出现双折射现象。 电光效应 电光效应：指某些晶体的折射率因外加电场而发生变化的一种效应，当光波通过此介质时，其传输特性就受到影响而改变。 +++=20bE aE n n （6-3） 在上式中， aE 是一次项，由该项引起的折射率变化，称为线性电光效应或泡克耳斯（Pockels ）效
第一章测量技术基础 检测系统的基本概念 检测系统(测试系统 /测量系统 1、定义:确定被测对象的属性和量值为目的的全部操作 2、被测对象:宇宙万物(固液气体、动物、植物、天体…… 3、被测信息:物理量(光、电、力、热、磁、声、… 化学量(PH 、成份… 生物量(酶、葡萄糖、… 4检测技术是实验科学的一部分, 主要研究各种物理量的测量原理和信号分析处理方法。 检测技术是信息技术的重要组成部分, 它所研究的内容是信息的提取与处理的理论、方法和技术。 5信息与信号 信息是指客观世界物质运动的内容。 如:天气较冷、某处地震、刀具发生了磨损、李四病了。 信号是指信息的表现形式。 如:刀具磨损,切削力会加大;李四病了,可能会发烧;等等。 6检测技术是进行各种科学实验研究和生产过程参数测量必不可少的手段, 起着人的感官的作用。
简单的检测系统可以只有一个模块, 如玻璃管温度计。它直接将被测温度变化转化为液面示值。没有电量转换和分析电路,很简单,但精度低,无法实现测量自动化。 为提高测量精度和自动化程度, 以便于和其它环节一起构成自动化装置, 通常先将被测物理量转换为电量,再对电信号进行处理和输出。 B ……在电工、电子等课程中讲授,大多数不属于本课程的范围。 检测系统的组成 一般说来,检测系统由传感器、中间变换装置和显示记录装置三部分组成。 传感器将被测物理量 (如噪声 , 温度检出并转换为电量,中间变换装置对接收到的电信号用硬件电路进行分析处理或经 A/D变换后用软件进行信号分析,显示记录装置则将测量结果显示出来,提供给观察者或其它自动控制装置。 第二章传感器概述 传感器的组成和分类 一、传感器定义 传感器是一种以一定的精确度把被测量转成与之有确定关系的, 便于应用的某种物理量的测量装置。 传感器名称:变送器、变换器、探测器、敏感元件、换能器、一次仪表、探头等 二、传感器的组成 三、传感器的分类 按被测参数分类:温度、压力、位移、速度等
前言：随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。 拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。 总体上说解决RFA泵浦源共有3个解决方案：一是大功率LD及其组合，其特点是工作稳定、与光纤耦合效率高、体积小、易集成，是最佳的选择；二是拉曼光纤激光器；三是半导体泵浦固体激光器。但后二者都存在稳定性及与光纤耦合的问题。 受激拉曼散射原理：在一些非线性介质中，高能量（高频率）的泵浦光散射，将一部分能量转移给另一频率的光束上，频率的下移量是分子的振动模式决定的。用量子力学可以作如下解释：一个高能量的泵浦光子入射到介质中，被一个分子吸收。电子先从基态跃迁至虚能级，虚能级的大小是由泵浦光的能量决定的。然后，虚能级电子在信号光的感应作用下，回到振动态的高能级，同时发出一个和信号光相同频率，相同相位，相同方向的光，我们称之为斯托克斯光子。从而进行信号光的放大。 拉曼光纤放大器相对于掺铒光纤放大器有明显不同：（1）理论上只要有合适的拉曼泵浦源，就可以对光纤窗口内任一波长的信号进行放大，因此它具有很宽的增益谱；（2）可以利用传输光纤本身作增益介质，此特点使光纤拉曼放大器可以对光信号的放大构成分布式放大，实现长距离的无中继传输和远程泵浦，尤其适用于海底光缆通讯等不方便建立中继站的场合；（3）可以通过调整各个泵浦的功率来动态调整信号增益平坦度；（4）具有较低的等效噪声指数，此特点使其与常规的掺铒光纤放大器混合使用时可大大降低系统噪声指数。光纤拉曼放大器的性能决定了它在未来高速、大容量光纤通信系统中将发挥关键作用。 除了上述优点以外，拉曼光纤放大器也存在一些缺点，比如：所需的泵浦光功率高，分立式要几瓦到几十瓦，分布式要几百毫瓦；作用距离长，分布式作用距离要几十至上百千米，只适合于长途干线网的低噪声放大；泵浦效率低，一般为（10～20）%；增益不高，一般低于15dB；高功率泵浦输出很难精确控制；增益具有偏振相关特性；信道之间发生能量交换,引起串音。 拉曼光纤放大器主要应用 （1）提高系统容量。传输速率不变的情况下，可通过增加信道复用数来提高系统容量。开辟新的传输窗口是增加信道复用数的途径，拉曼光纤放大器的全波段放大恰好满足要求。分布式拉曼光纤放大器的低噪声特性可以减小信道间隔，提高光纤传输的复用程度，提高传输容量。 （2）拓展频谱利用率和提高传输系统速率。拉曼光纤大器的全波段放大特性使得它可以工作在光纤整个低损耗区，极大地拓展了频谱利用率，提高了传输系统速率。分布式拉曼光纤放大器是将现有系统的传输速率升级到40 Gbit/s的关键器件之一。拉曼光纤放大器已广泛应用于光纤传输系统中，特别是超长跨距的光纤传输系统，如跨海光缆，陆地长距离光纤干线等。 （3）增加无中继传输距离。无中继传输距离主要是由光传输系统信噪比决定的，分布式拉曼光纤放大器的等效噪声指数极低（-2～0dB），比EDFA的噪声指数低4.5dB，利用分布式拉曼光纤放大器作前置放大器可明显增大无中继传输距离。
传感器原理与应用心得 张宝龙电信工二班201400121099 传感器应用极其广泛，而且种类繁多，涉及的学科也很多，通过对传感器的学习让我基本了解了传感器的基本概念及传感器的静、动态特性电阻式、电感式传感器的结构、工作原理及应用。 传感器的特性主要是指输出入输入之间的关系。当输入量为常量或变化很慢时，其关系为静态特性。当输入量随时间变换较快时，其关系为动态特性。 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。 所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。 传感器的作用主要是感受和响应规定的被测量，并按一定规律
将其转换成有用输出，特别是完成非电量到电量的转换。传感器的组成并无严格的规定。一般说来，可以把传感器看做由敏感元件和变换元件两部分组成，。 通过最近的学习，是我了解到在实际中使用传感器的选择一定要慎重。我们可以根据测量对象与测量环境确定传感器的类型。其次，当我们在选择传感器时要注意传感器的灵敏度，频率响应范围，线性范围，稳定性，精度等。 人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 通过对这门课的学习开阔了我的视野，让我了解了以前没有了解的东西。在老师的指导下让我明白了学习要有自觉性，要自己积极主动地去学习。
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，光电效应，热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式： U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最
小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为：k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；
光纤式传感器 传感技术与计算机技术、通讯技术被称为信息产业三大支柱技术, 是组成现代信息化技术的基础。世界各大强国均将传感器技术视为国家科技发展战略中的重要组成部分, 作为国家重点发展的领域之一。光纤传感器主要有传感型和传光型两大类, 两类传感器在传感原理上均可分为光强调制、相位调制、偏振态调制及波长调制不同形式, 由此构成不同的传感器。迄今业已证实, 被光纤传感器敏感的物理量有 70多种, 与传统的传感器相比, 光纤传感器有灵敏度高、重量轻和体积小、多用途、对介质影响小、抗电磁干扰和耐腐蚀且本质安全、易于组网等特点, 使其近年来在航天航空、国防、能源电力、医疗和环保、石油化工、食品加工、土木工程等领域的应用得到了迅速发展。表 1 为光纤传感器对参数测定的原理及主要方式。 一、光纤传感器的基本原理及组成 光纤传感器由光源、敏感元件、光探测器、信号处理器系统以及光纤等组成。光纤传感器的基本原理是将来自光源的光经过光纤送入调制器，使待测量参数与进入调制区的光相互作用后，导致光的光学性质（如光的强度、波长频率、相位偏振态等）发生变化，成为被调制的信号光，再经过光纤送入光探测器，经解调器解调后，获得被测参数。 1．1强度调制光纤传感器 强度调制光纤传感器的基本原理是：待测物理量引起光纤中传输光的光强变化，通过检测光强的变化实现对待测量的测量。待测量作用于光纤敏感元件，使通过光纤的光强发生变化。设输入光强为恒量Iin，输出光强为Iout，即待测量对光纤中的光强度产生调制。可
直接连接光探测器变成电信号（即调制的强度包括电信号）。 1.2相位调制光纤传感器 相位调制光纤传感器的基本原理是：通过被测能量场的作用，使光纤内传输的光波相位发生变化，再用干涉测量技术把相位变化转换为光强变化，从而检测出待测的物理量。所有能够影响光纤长度、折射率和内部应力的被测量都会引起相位变化，如应力应变温度和磁场等外界物理量。但是，目前的各类光探测器都不能探测敏感光的相位变化，必须采用干涉测量技术，才能实现对外界物理量的检测。与其他调制方式相比，相位调制技术由于采用干涉技术而具有很高的检测灵敏度。常用的干涉仪有四种：迈克尔逊、马赫-琴特、法布里-珀罗和萨格耐克。它们的共同点是：光源发出的光都要分成两束或更多束的光，沿不同的路径传播后，分离的光束又重新汇合，产生干涉现象。
传感器原理及其应用 第一章传感器的一般特性 1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。 2）传感器又称变换器、探测器或检测器，是获取信息的工具 广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。 狭义：能把外界非电信息转换成电信号输出的器件。 国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。 3）传感器的组成： 敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。 转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。 基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。 4）传感器的静态性能指标 （1）灵敏度 定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比, 传感器输出曲线的斜率就是其灵敏度。 ①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。（2）线性度 定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。 线性度又可分为： ①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。 ②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。 端基直线定义：实际平均输出特性首、末两端点的连线。 ③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。 ④独立线性度：以最佳直线作为参考直线的线性度。 ⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。 （3）迟滞 定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。 即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。 （4）重复性 定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输
:填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应，可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k （x）=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量， 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为：心）=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕 变小；机械滞后小；耐疲劳性好；具有足够的稳定性能：对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类：物理传 感器，化学传感器，生物传感器。

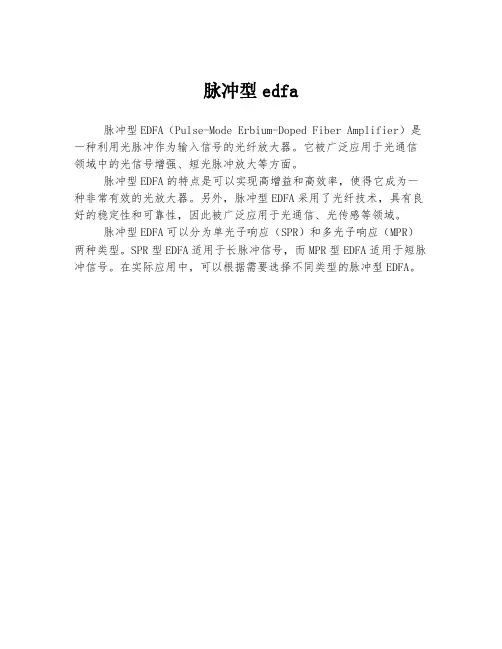

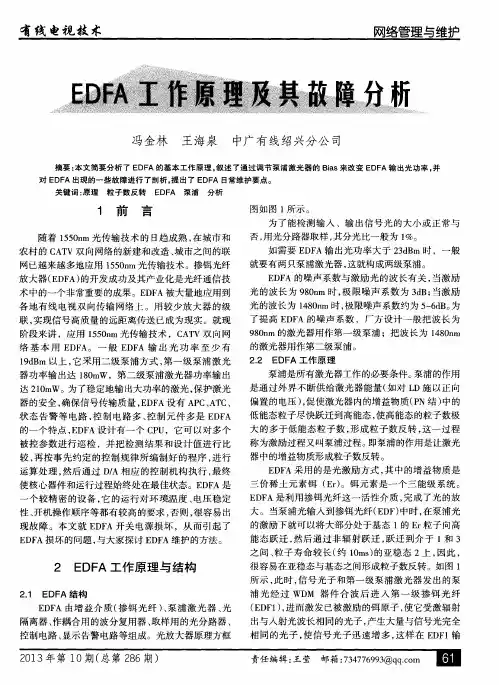

光纤通信技术—光纤放大器 光导纤维通信简称光纤通信，原理是利用光导纤维传输信号，以实现信息传递的一种通信方式。实际应用中的光纤通信系统使用的不是单根的光纤，而是许多光纤聚集在一起的组成的光缆。光纤放大器不但可对光信号进行直接放大，同时还具有实时、高增益、宽带、在线、低噪声、低损耗的全光放大功能，是新一代光纤通信系统中必不可少的关键器件。 名称：光纤放大器 关键字：光纤放大器 EDFA 半导体放大器光纤曼放大器 摘要：光放大器的开发成功及其产业化是光纤通信技术中的一个非常重要的成果，它大大地促进了光复用技术、光弧子通信以及全光网络的发展。顾名思义，光放大器就是放大光信号。在此之前，传送信号的放大都是要实现光电变换及电光变换，即O/E/O变换。有了光放大器后就可直接实现光信号放大。光放大器主要有3种：光纤放大器、拉曼放大器、半导体光放大器。光纤放大器就是在光纤中掺杂稀土离子（如铒、镨、铥等）作为激光活性物质。每一种掺杂剂的增益带宽是不同的；掺铥光纤放大器的增益带是S波段；掺镨光纤放大器的增益带在1310nm附近。而喇曼光放大器则是利用喇曼散射效应制作成的光放大器，即大功率的激光注入光纤后，会发生非线性效应?喇曼散射。在不断发生散射的过程中，把能量转交给信号光，从而使信号光得到放大。由此不难理解，喇曼放大是一个分布式的放大过程，即沿整个线路逐渐放大的。其工作带宽可以说是很宽的，几乎不受限制。这种光放大器已开始商品化了，不过相当昂贵。半导体光放大器（S0A）一般是指行波光放大器，工作原理与半导体激光器相类似。 1.引言 无线光通信是以激光作为信息载体，是一种不需要任何有线信道作为传输媒介的通信方式。与微波通信相比，无线光通信所使用的激光频率高，方向性强(保密性好)，可用的频谱宽，无需申请频率使用许可；与光纤通信相比，无线光通信造价低，施工简便、迅速。它结合了光纤通信和微波通信的优势，已成为一种新兴的宽带无线接人方式，受到了人们的广泛关注。但是，恶劣的天气情况，会对无线光通信系统的传播信号产生衰耗作用。空气中的散射粒子，会使光线在空问、时间和角度上产生不同程度的偏差。大气中的粒子还可能吸收激光的能量，使信号的功率衰减，在无线光通信系统中光纤通信系统低损耗的传播路径已不复存在。大气环境多变的客观性无法改变，要获得更好更快的传输效果，对在大气信道传输的光信号就提出了更高的要求，一般地，采用大功率的光信号可以得到更好的传输效果。随着光纤放大器(EDFA)的迅速发展，稳定可靠的大功率光源将在各种应用中满足无线光通信的要求。 2.光纤放大器的发展方向 由于超高速率、大容量、长距离光纤通信系统的发展，对作为光纤通信领域的关键器件——光纤放大器在功率、带宽和增益平坦方面提出了新的要
运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心，往往令人头大。为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所斩获。 遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。 今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。 虚短和虚断的概念 由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。而运放的输出电压是有限的，一般在 10 V～14 V。因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于 “短路”。开环电压放大倍数越大，两输入端的电位越接近相等。 “虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。显然不能将两输入端真正短路。 由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。因此流入运放输入端的电流往往不足1 uA，远小于输入端外电路的电流。故 通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性 称为虚假开路，简称虚断。显然不能将两输入端真正断路。 在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。我们理解的就是理想放大器（其实在维修中和大多数设计过程中，把实际放大器当做理想放大器来分析也不会有问题）。 好了，让我们抓过两把“板斧”------“虚短”和“虚断”，开始“庖丁解牛”了。 (原文件名:1.jpg) 引用图片 图一运放的同向端接地=0V，反向端和同向端虚短，所以也是0V，反向输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和R2相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过R2的电流是相同的。流过R1的电流I1 = (Vi - V-)/R1 ……a 流过R2的电流I2 = (V- - Vout)/R2 ……b V- = V+ = 0 ……c I1 = I2 …… d 求解上面的初中代数方程得Vout = (-R2/R1)*Vi 这就是传说中的反向放大器的输入输出关系式了。
第1 章：光纤传感中的光学原理及效应 1.1光学反射原理 分为镜面反射和漫反射 基于反射原理的光纤传感器结构简单、工作可靠、成本低廉。主要应用于位移测量，振动测量，压力测量，浓度测量和液位测量。 1.2光学折射原理 镜面反射和漫反射情况
1.3光学吸收原理 选择吸收：介质对某些波长的光的吸收特别显著 郎伯比尔(Lambert-Beer)定律： Lambert-Beer定律是吸收光度法的基本定律，表示物质对某一单色光吸收的强弱与吸光物质浓度和厚度间的关系。 当气体浓度、光程均很小的时候，可以近似为： 1.4光学多普勒效应 θ cos 1 1 f f 2 2 c u c u - = 雷达测速仪 检查机动车速度的雷达测速仪也是利用这种多普勒效应。交通警向行进中的车辆发射频率已知的电磁波，通常是红外线，同时测量反射波的频率，根据
反射波频率变化的多少就能知道车辆的速度．装有多普勒测速仪的警车有时就停在公路旁，在测速的同时把车辆牌号拍摄下来，并把测得的速度自动打印在照片上。 1.5声光效应 超声波通过介质时会造成介质的局部压缩和伸长而产生弹性应变，该应变随时间和空间作周期性变化，使介质出现疏密相间的现象，如同一个相位光栅 。当光通过这一受到超声波扰动的介质时就会发生衍射现象，这种现象称之为声光效应。 利用声光衍射效应制成的器件，称为声光器件。声光器件能快速有效地控制激光束的强度、方向和频率，还可把电信号实时转换 为光信号。此外，声光衍射还是探测材料声学性质的主要手段。 主要用途有：制作声光调制器件，制作声光偏转器件，声光调Q 开关，可调谐滤光器，在光信号处理和集成光通讯方面的应用。 1.6磁光效应 具有固有磁矩的物质在外磁场的作用下，电磁特性发生变化，因而使得光波在其内部传输特性也发生变化的现象。 A 、法拉第效应：当线偏振光沿磁场方向通过置于磁场中的磁光介质时，其偏振面发生旋转的现象，对于给定的介质，偏振面旋转角度=介质长度×磁场强度×维厄德系数 B 、磁光克尔效应：指一束线偏振光在磁化了的介质表面反射时，反射光将是椭圆偏振光，而且以椭圆的长轴为标志的“偏振面”相对于入射偏振光的偏振面旋转了一定的角度。 分类： ①极化克尔效应，即磁化强度M 与介质表面垂直时的克尔效应，应用于磁光存储技术中 ②横向克尔效应：M 既平行于介质表面，但垂直于光的入射面 ③纵向克尔效应：M 既平行于介质表面，又平行于光的入射面 C 、磁致线双折射效应：某些由各向异性分子组成的介质，在不加磁场时表现为各向同性，加上足够强的外磁场时，分子磁矩受到了力的作用，各分子对外磁场有了一定的取向，使介质宏观上呈现各向异性，当光以不同于磁场方向通过这样的介质时，就会出现双折射现象。 1.7电光效应 电光效应：指某些晶体的折射率因外加电场而发生变化的一种效应，当光波通过此介质时，其传输特性就受到影响而改变。 +++=20bE aE n n （6-3） 在上式中， a E 是一次项，由该项引起的折射率变化，称为线性电光效应或泡克耳斯（Pockels ）效
本文档根据老师最后一次课上课时所说的相关内容并根据我自己的个人情况简要整理，相对简洁，和大家分享一下。考虑到老师说的内容和考试内容相比，可能不够完整；而且个人水平有限，不可能把握的很准确，所以只是参考而已。。。建议大家根据自己的理解补充完善~ 第一章：传感器概论 1、传感器的定义：传感器（或敏感元件）基于一定的变换原理/规律将被测量（主要是非电量的测量，可采用非电量电测技术）转换成电量信号。变换原理/规律涉及到物理、化学、生物学、材料学等学科。 2、传感器的组成：传感器一般由敏感元件（将非电量变成某一中间量）、转换元件（将中间量转换成电量）、测量电路（将转换元件输出的电量变换成可直接利用的电信号）三部分组成，有的传感器还需加上辅助电源。 3、传感器的分类 按变换原理分类——>利用不同的效应构成物理型、化学型、生物型等传感器。 按构成原理分类： 结构型：依靠机械结构参数变化来实现变换。 物性型：利用材料本身的物理性质来实现变换。 按输入量的不同分类——>温度、压力、位移、流量、速度等传感器 按变换工作原理分类: 电路参数型:电阻型、电容型、电感型传感器 按参电量如：Q（电量）、I、U、E 等分类:磁电型、热电型、压电型、霍尔型、光电式传感器 4、传感器技术的发展动向： 教材表述：发现新现象、开发新材料、采用微细加工技术、研制多功能集成传感器、智能化传感器、新一代航天传感器、仿生传感器 老师表述：微型化、集成化、廉价。 第二章：传感器的一般特性 1、静态特性 检测系统的四种典型静态特性 线性度：传感器的输出与输入之间的线性程度。传感器的理想输出-输入特性是线性的。 灵敏度：系统在静态工作的条件下，其单位输入所产生的输出，实为拟合曲线上某点的斜率。 即S N=输入量的变化/输出量的变化=dy/dx 迟滞性：特性表明传感器在正（输入量增大）反（输入量减小）行程期间输出-输入特性曲线不重合的程度。 （产生的原因：传感器机械部分存在的不可避免的缺陷。） 重复性：重复性表示传感器在输入量按同一方向作全量程多次测量时所得特性曲线不一致程度。曲线的重复性好，误差也小。产生的原因与迟滞性类似。 精确度. 测量范围和量程. 零漂和温漂. 2、动态特性：（传感器对激励（输入）的响应（输出）特性） 动态误差：输出信号不与输入信号具有完全相同的时间函数，它们之间的差异。包括：稳态动态误差、暂态动态误差
运算放大器基本原理及应用 一． 原理 (一） 运算放大器 1.原理 运算放大器是目前应用最广泛的一种器件,当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 运算放大器一般由4个部分组成，偏置电路，输入级，中间级，输出级。 图1运算放大器的特性曲线 图2运算放大器输入输出端图示 图1是运算放大器的特性曲线，一般用到的只是曲线中的线性部分。如图2所示。U -对应的端子为“-”，当输入U -单独加于该端子时，输出电压与输入电压U -反相，故称它为反相输入端。U +对应的端子为“＋”，当输入U +单独由该端加入时，输出电压与U +同相，故称它为同相输入端。 输出：U 0= A(U +-U -) ； A 称为运算放大器的开环增益（开环电压放大倍数）。 在实际运用经常将运放理想化，这是由于一般说来，运放的输入电阻很大，开环增益也很大，输出电阻很小，可以将之视为理想化的，这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数。 2.理想运放在线性应用时的两个重要特性 输出电压U O 与输入电压之间满足关系式：U O ＝A ud （U +－U －）,由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。
由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”,这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 3. 运算放大器的应用 (1)比例电路 所谓的比例电路就是将输入信号按比例放大的电路，比例电路又分为反向比例电路、同相比例电路、差动比例电路。 (a) 反向比例电路 反向比例电路如图3所示，输入信号加入反相输入端: 图3反向比例电路电路图 对于理想运放，该电路的输出电压与输入电压之间的关系为： 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻 R ’＝R 1 // R F 。 输出电压U 0与输入电压U i 称比例关系，方向相反，改变比例系数，即改变两个电阻的阻值就可以改变输出电压的值。反向比例电路对于输入信号的负载能力有一定的要求。 (b) 同向比例电路 同向比例电路如图4所示，跟反向比例电路本质上差不多，除了同向接地的一段是反向输入端: i 1 f O U R R U - =
