第1
章：光纤传感中的光学原理及效应

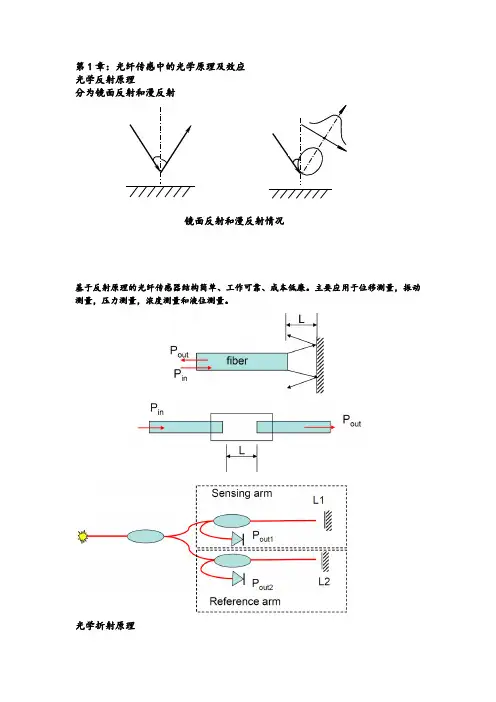

1.1光学反射原理
分为镜面反射和漫反射
基于反射原理的光纤传感器结构简单、工作可靠、成本低廉。主要应用于位移测量，振动测量，压力测量，浓度测量和液位测量。
1.2光学折射原理
镜面反射和漫反射情况
1.3光学吸收原理
选择吸收：介质对某些波长的光的吸收特别显著
郎伯比尔(Lambert-Beer)定律：
Lambert-Beer定律是吸收光度法的基本定律，表示物质对某一单色光吸收的强弱与吸光物质浓度和厚度间的关系。
当气体浓度、光程均很小的时候，可以近似为：
1.4光学多普勒效应
θ
cos
1
1
f
f
2
2
c
u
c
u
-
=
雷达测速仪
检查机动车速度的雷达测速仪也是利用这种多普勒效应。交通警向行进中的车辆发射频率已知的电磁波，通常是红外线，同时测量反射波的频率，根据
反射波频率变化的多少就能知道车辆的速度．装有多普勒测速仪的警车有时就停在公路旁，在测速的同时把车辆牌号拍摄下来，并把测得的速度自动打印在照片上。 1.5声光效应
超声波通过介质时会造成介质的局部压缩和伸长而产生弹性应变，该应变随时间和空间作周期性变化，使介质出现疏密相间的现象，如同一个相位光栅 。当光通过这一受到超声波扰动的介质时就会发生衍射现象，这种现象称之为声光效应。
利用声光衍射效应制成的器件，称为声光器件。声光器件能快速有效地控制激光束的强度、方向和频率，还可把电信号实时转换 为光信号。此外，声光衍射还是探测材料声学性质的主要手段。
主要用途有：制作声光调制器件，制作声光偏转器件，声光调Q 开关，可调谐滤光器，在光信号处理和集成光通讯方面的应用。
1.6磁光效应
具有固有磁矩的物质在外磁场的作用下，电磁特性发生变化，因而使得光波在其内部传输特性也发生变化的现象。
A 、法拉第效应：当线偏振光沿磁场方向通过置于磁场中的磁光介质时，其偏振面发生旋转的现象，对于给定的介质，偏振面旋转角度=介质长度×磁场强度×维厄德系数
B 、磁光克尔效应：指一束线偏振光在磁化了的介质表面反射时，反射光将是椭圆偏振光，而且以椭圆的长轴为标志的“偏振面”相对于入射偏振光的偏振面旋转了一定的角度。 分类：
①极化克尔效应，即磁化强度M 与介质表面垂直时的克尔效应，应用于磁光存储技术中 ②横向克尔效应：M 既平行于介质表面，但垂直于光的入射面 ③纵向克尔效应：M 既平行于介质表面，又平行于光的入射面
C 、磁致线双折射效应：某些由各向异性分子组成的介质，在不加磁场时表现为各向同性，加上足够强的外磁场时，分子磁矩受到了力的作用，各分子对外磁场有了一定的取向，使介质宏观上呈现各向异性，当光以不同于磁场方向通过这样的介质时，就会出现双折射现象。
1.7电光效应
电光效应：指某些晶体的折射率因外加电场而发生变化的一种效应，当光波通过此介质时，其传输特性就受到影响而改变。
+++=20bE aE n n （6-3）
在上式中，
a E 是一次项，由该项引起的折射率变化，称为线性电光效应或泡克耳斯（Pockels ）效
应；bE 2
是二次项，由该项引起的折射率变化，称为二次电光效应或克尔（Kerr ）效应。
对于大多数晶体，一次电光效应要比二次效应显著，可略去二次项。 但是在具有对称中心的晶体中，不存在一次电光产效应。 电光效应已被广泛用来实现对光波的控制，并做成光调制器、光偏转器和电光滤波器件等。
1.8弹光效应
由机械应力引起的材料折射率变化的现象称为弹光效应（Elasto-Optical Effect ）。由于沿应力方向发生折射率变化，原来同性材料也可变成各向异性，即折射率椭球发生变化，而呈现双折射。因此，对弹光物质通光和施加应力时，由于应力和与应力垂直的方向上产生位相差，故可以利用这种效应制作位移、振动和压力等光学传感器。
1.9光声效应
激光光束照射到固体表面或气体和液体中，会与被照射物质相互作用产生一定强度和频率的声波，这就是光声效应。光声效应作为固体物质表面检测和物质成分含量分析的有效手段，已经广泛应用于物理、化学、医学、海洋、环境和材料等研究领域，有着广阔的发展前景。同样，光声效应也可以应用于气体和液体的成分含量的检测。
第2章：光纤传感原理及应用技术
2.1相位调制型光纤传感器技术
相位调制型光纤传感器的基本传感机理是：通过被测能量场的作用，使光纤内传播的光波相位发生变化，再利用干涉测量技术把相位变化转换为光强变化，从而检测出待测的物理量。光纤中光波的相位，一方面由光纤的物理长度、折射率及其分布、波导横向几何尺寸所决定。一般来说，应力、应变、温度等外界物理量能直接改变上述三个波导参数，从而产生相位变化，实现光波的相位调制。另一方面也可以由Sagnac 效应产生。
光相干条件
两列光波叠加在一起能产生干涉现象，但并非任意两列光波相遇都能产生干涉现象。 必要条件：频率相同的两光波在相遇点有相同的振动方向和固定的相位差。 补充条件：A-两光波在相遇点所产生的振动的振幅相差不悬殊。 B-两束光波在相遇点的光程差不能太大。 四种常见的光纤干涉仪
到达探测器的两束光的光场分别为：
()[]s s s s t j E t e ?ω+=ex p
()[]L L L L t j E t e ?ω+=ex p
总光场为：[][]L L L s s s t j E t j E E ?ω?ω+++=ex p ex p 总光强为：
()()[]()()[]()()[]
()[]
?ωω?ω?ω?ω?ω?ω?ω?+-++=+++*+++=+++=*
t I I I I t j E t j E t j E t j E t j E t j E I S L L S L S L L L s s s L L L s s s L L L s s s cos 2exp exp exp exp exp exp 2
其中，S L ???-=?
根据相干条件，S L ωω=，则有
[]??++=cos 2L S L S I I I I I
如果不L S I I =
()??+=cos 12S I I
马赫-曾德（Mach -Zehnder ）光纤干涉仪
光纤干涉仪与普通的光学干涉仪相比，优点在于： （1）容易准直；
（2）可以通过增加光纤长度来增加光程，以提高干涉仪的灵敏度；
（3）封闭式的光路，不受外界干扰；
（4）测量的动态范围大。
萨格纳克（Sagnac）光纤干涉仪
光在运动介质中的速度
上式中，V是介质运动速度。
若光从A点进入，分成CW和CCW两路光信号，当光纤环静止时，CW和CCW信号同时到达A点，当光纤环按图中方向转动时，两路光信号在B点相遇。此时
Ω
?
?
?
?
?
-
+
Ω
+
=
r
n
n
c
t
r
r
t CW
CW
2
1
1
2π
LD S(t)
V
n
n
c
v?
?
?
??
?
-
+
=
2
1
1
Ω??
? ??--Ω-=
r n n c t r r t CCW
CCW 2112π
由上两式得到
2
2n r n c r
t CW Ω-=
π
2
2n r n c r
t CCW Ω+=
π
所以顺时针和逆时针的时间差为
2
2
2222n
r c r r t t t CCW CW Ω-Ω
?=
-=?π 由于2222
n r c Ω>>，所以2
24c r t Ω
≈?π
位相差为：
λππω?c c
r Ω
=Ω≈?S 842
2 对于N 匝光纤，则相位差为
λ
π?c Ω=
?S 8N 第三部分：光纤光栅传感技术
自从加拿大通信研究中心的Hill 等人在1978年首次利用驻波法在掺锗光纤中研制出世界上第一支永久性的实现反向模式间耦合的光纤光栅——光纤布喇格光栅以来，对其研究与应用得到了很大的发展。
1993年，Hill 等人提出了用紫外光垂直照射相位掩模形成的衍射条纹曝光氢载光纤写入光纤布喇格光栅的相位掩模法，使得光纤光栅真正走向实用化和产品化。
1998年，美国东哈特福德联合技术研究中心的Meltz 等人提出了用两束相干的紫外光形成的干涉条纹侧面曝光氢载光纤写入光纤布喇格光栅的横向全息成栅技术，相对于内部写入法，该方法又称为外侧写入法。
光纤光栅的分类
光纤光栅主要可以从光纤光栅的周期、相位和写入方法等几个方面对光纤光栅进行分类。
1．按光纤光栅的周期分类通常把周期小于1 μm 的光纤光栅称为短周期光纤光栅，而把周期为几十至几百微米的光纤光栅称为长周期光纤光栅。前者的反射谱和后者的透射谱分别为如5-1（a ）和5-1（b ）所示。
2. 按波导结构
（a ）均匀光纤光栅
（b ）啁啾光纤光栅
（c ）高斯变迹光纤光栅 （d ）升余弦变迹光纤光栅
（e ）相移光纤光栅 （f ）超结构光纤光栅
光纤布拉格光栅的反射谱。
折射率分布为：
?
??
?
??
????
??+Λ+=)(2cos )(z z v m n z n eff eff φπδδ 耦合模方程
??????
?--=+=+---++)()(?)()()(?)
(*z a ik z a i dz
z da z ika z a i dz
z da σσ 其中，dz d φ
σδσ
21?-+=，???? ?
?-=-=Λ-=B eff B n λλπββπβδ112为失调参数。 σ,k 分别为互耦合和自耦合系数，对于单模式布拉格光栅光纤，有
λδπσ)(2z n m eff =，λδπ)(*z n mv k k eff ==。
利用耦合模方程，可求得布拉格光栅的反射谱，进而求得其它特性，但不幸
的是，只有均匀光栅可求得精确解，对于非均匀光纤光栅，因为耦合模系数与z 有关，不再是常量，得不到精确解，而只能采用一些数学方法来近似求数值解，
尽管如此，均匀光纤光栅对了解非均匀光纤光栅的特性仍然是有很大的帮助。
对于均匀光栅，)(z n eff δ与z 无关，是常数，因此，由耦合模方程和边界条件1)2(=-+L a ，0)2(=-L a ，可求得反射系数，L 是光纤光栅的长度。
反射效率
2
2
222222?)?(cosh )?(sinh k L k L k R σ
σ
σ---=
在0?=σ
时，有最大反射功率，此时 )(tanh 2max kL R =
对应的波长值为：
B eff eff
n n m λδλ???
?
??+=1max
Λ=eff B n 2λ是设计的布拉格波长。 主瓣两零点之间的波长间隔为：
N
L
n eff B
20
=
≈
?λλ
λ 光纤光栅传感原理
Λ=eff B n 2λ
()[]()[][]???
?
???++???
???+-???? ??-Λ=???
??? ?
??????????????
++?
?????
+-????
??-Λ=?T a P P P n n T n dT dn a P P P n n B ξευευλ12111221211122
212212
T
??Λ
?
Λ=1α热膨胀系数 T
n eff ??=
ξ热光系数
Bragg 波长的变化与温度之间的变化有良好的线性关系，光栅的温度灵敏度为
B B T T K λαξλ?+=??=)(/
一般α=5.5×10-7K-1；ξ=7.00×10-6K-1，如果光纤光栅的Bragg波长为l550nm，计算光纤光栅的温度灵敏度？
光纤光栅的温度灵敏度为0.0117nm/℃，一般取0.01nm/℃。
ε
λ
λ
78
.0
=
?
B
B
光纤光栅的应变灵敏度为
下面分析用MZI作光纤光栅传感解调的灵敏度。
()??
+
=cos
1
2
S
I
I
?
??
?
=d
I
dI
S
sin
2
λ
λ
π
?Ld
d?
=
?
2
2
λ
λ
π
?Ld
I
dI
S
?
?
=
2
2
sin
2
当
2
π
?=
?时，最灵敏。此时，
S
I
I2
=。
λ
λ
π
Ld
I
dI
S
?
=
2
2
2
λ
λ
π
Ld
I
dI
S
?
=
2
2
2
设系统的信噪比为60dB，则最小可探测器强度变化为001
.0
SNR
1
2
=
=
S
I
dI
设mm
L1
=
?，nm
1550
=
λ，pm
d0
1
=
λ（对应裸光栅温度测量精度1度），
02
-
8784427e
2.61526963
2
=
S
I
dI
，可以检测到。若温度测量精度提高到0.1度，则
03
-
8784427e
2.61526963
2
=
S
I
dI
，仍然可以检测。
如果0=??，则S I I 4=，当pm d 01=λ时，λλπ
?Ld d ?=?2
2，λλπ
?Ld ?+
=?2
20，
此时77272991.999658032?=S I I ，所以
04-3502789e 1.709811364=S
I dI
。因为信号能量提高了2倍，这样信噪比提高3dB ，因此有最小探测强度变化为：
04-1865475e 7.07106781SNR
1
4==S I dI 。能检测否？ 设光纤光栅反射带宽
，则相干长度等于12cm.
非平衡MZI 最大的缺点是因为两个臂长度不相等，所以两个臂受到外部环境因素的影响不相同，从而导致性能不稳定。
慢光效应对M-Z 干涉仪的影响
设信号从端口1输入，从端口4输出。则两个臂的位相差为：
()()[]()[]L n n L n n c
-=-=
?ωλ
πωω
ω?2
所以，
()()()n n c
L
d dn n n c L d d g -=???
???+-=?ωωωω?
()22λ
πλωω?λ?c n n c L d d d d d d g -=?=? 慢光效应能增大群折射率g n ，因此，慢光效应将极大增加干涉仪的灵敏度。如果采用慢光效应更大的材料，干涉仪的灵敏度将增大更多。
第四部分：光纤气体传感技术
在气体传感中，所气体吸收的郎伯比尔(Lambert-Beer)定律：
I
其中： C :气体浓度；L ：气体吸收光程； λ：气体吸收系数。光路损耗系数。 仅用上式很难测准气体的浓度，为什么？。
3dB
耦合器 3
1 2 输出
慢光介质
3dB 耦合器
L
为了低消光源功率波动和系统固有的噪声，要采用谐波检测。在二次谐波法中，设待测信号为：()()t n t ++αωsin A ，问，如何检测有用信号A ？并写出分析过程。
两种方法：
第五部分：分布式光纤传感技术
空间分辨率取决于光脉冲的宽度，设光脉冲宽度为p τ?，则空间分辨率为：
n
c z p 2τδ?=
其中，c 为光速，n 为光纤的有效折射率。
实验五 反射式光纤位移传感器 一、实验目的 了解反射式光纤位移传感器的结构，学习和掌握最简单、最基本的光纤位移传感器的原理和应用。 二、基本原理 反射强度调制式光纤传感器具有准确、结构简单、价格低廉等优点，广泛应用于各种位移、压力和温度传感器中。反射式光纤位移传感器的基本结构如图5-1所示，其中发射光纤通常由一根光纤构成，接收光纤有时候由单根光纤构成，而有些时候为了提高光的接收效率也经常由多根光纤构成。本实验采用的传光型光纤，它是由两根光纤的一端熔合后组成的Y 型光纤，一根作为发射光纤，端部与光源相接发射光束；另一根作为接收光纤，端部与光电转换器相接接收反射光。两根光纤熔合后的端部是工作端也称传感探头，截面为半圆分布即D 型结构。由光源发出的光传到端部出射后再经被测体反射回来，由另一束光纤接收光信号经光电转换器转换成电压信号。 图5-1 反射式光纤位移传感器示意图 传光型光纤反射式位移传感器的发射调制方法，可用等效分析法来分析。首先，画出接收光纤关于反射体的镜像，然后计算出该镜像接收光纤在发射光纤纤端光场中所接收到的光强值，最后将该光强值乘以反射体的反射率R ，作为传感器的最后输出光强。如图5-2中的a 图所示。 接收光纤的镜像坐标即它的等效坐标位置为F （2z ，d ），这里z 为发射接收光纤的端面与反射体之间的距离，d 为发射光纤轴心到接收光纤轴心之间的距离，由此可以获得接收光纤接收到的光强为： ]] )/(1[exp[])/(1[)(2 2/30202222/3020c c tg a z a d tg a z RI z I θζσθζσ+-?+= 其中，0I 为光源的光强，σ为表征光纤折射率分布的相关参数，对于阶跃折射率光纤，它的值为1，0a 为光纤的纤芯半径，ζ为光源种类及光源与光纤耦合情况有关的调制参数， c θ为发射光纤的最大出射角。此函数的曲线形状如图5-2中的b 图所示。 reflector
光纤传感器位移特性实验报告 一、实验目的： 了解反射式光纤位移传感器的原理与应用。 二、实验仪器： 光纤位移传感器模块、Y型光纤传感器、测微头、反射面、直流电源、数显电压表。三、实验原理： 反射式光纤位移传感器是一种传输型光纤传感器。其原理如图36-1所示：光纤采用Ｙ型结构，两束光纤一端合并在一起组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。光从光源耦合到光源光纤，通过光纤传输，射向反射面，再被反射到接收光纤，最后由光电转换器接收，转换器接收到的光源与反射体表面的性质及反射体到光纤探头距离有关。当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。显然，当光纤探头紧贴反射面时，接收器接收到的光强为零。随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。 图36-1 反射式光纤位移传感器原理图36-2 光纤位移传感器安装示意图四、实验内容与步骤 1．光纤传感器的安装如图36-2所示，将Y型光纤安装在光纤位移传感器实验模块上。探头对准镀铬反射板，调节光纤探头端面与反射面平行，距离适中；固定测微头。接通电源预热数分钟。 2．将测微头起始位置调到14cm处，手动使反射面与光纤探头端面紧密接触，固定测微头。 3．实验模块从主控台接入±15V电源，打开实验台电源。 4．将模块输出“Uo”接到直流电压表（20V档），仔细调节电位器Rw使电压表显示为零。 5．旋动测微器，使反射面与光纤探头端面距离增大，每隔０.1ｍｍ读出一次输出电压Ｕ值，并记录。 五、数据记录与分析 1、数据记录表格 X（mm）0.10.20.30.40.50.60.70.80.9 1.0 Uo(V)0.080.180.280.400.520.640.750.870.97 1.06
仪器与电子学院实验报告 （操作性实验） 班级： 学号： 学生姓名： 实验题目：反射式光纤位移传感器特性实验 一、实验目的 1）掌握反射光纤位移传感器工作原理； 2）掌握反射光纤位移传感器静态特性标定方法。 二、实验仪器及器件 光纤、光电转换器、光电变换器、电压表、支架、反射片、测微仪。 三、实验内容及原理 反射式光纤位移传感器的工作原理如图3所示，光纤采用Y 型结构，两束多模光纤一端合并组成光纤探头，另一端分为两束，分别作为接收光纤和光源光纤，光纤只起传输信号的作用。当光发射器发生的红外光，经光源光纤照射至反射体，被反射的光经接收光纤至光电转换元件将接收到的光信号转换为电信号。其输出的光强决定于反射体距光纤探头的距离，通过对光强的检测而得到位移量。 图1 反射式光纤位移传感器原理及输出特性曲线 四、实验步骤 1、观察光纤结构：本仪器中光纤探头为半圆型结构，由数百根光导纤维组成，一半为光源光纤，一半为接收光纤。 2、将原装电涡流线圈支架上的电涡流线圈取下，装上光纤探头，探头对准镀铬反射片( 即
电涡流片)。 3、振动台上装上测微仪，开启电源，光电变换器Vo端接电压表。旋动测微仪，带动振 动平台，使光纤探头端面紧贴反射镜面，此时Vo输出为最小。然后旋动测微仪，使反射镜面离开探头，每隔0.5mm取一Vo电压值填入下表，作出V—X曲线。 4、根据所测数据求出平均值后，在坐标纸上画出输出电压-位移特性曲线（分前坡和后坡）， 计算灵敏度S=，并在坐标纸上画出V—X关系线性、灵敏度、重复性、迟滞曲线。 五、实验测试数据表格记录 表1 六、实验数据分析及处理 1、线性度： 图2 线性曲线
光纤式传感器 传感技术与计算机技术、通讯技术被称为信息产业三大支柱技术, 是组成现代信息化技术的基础。世界各大强国均将传感器技术视为国家科技发展战略中的重要组成部分, 作为国家重点发展的领域之一。光纤传感器主要有传感型和传光型两大类, 两类传感器在传感原理上均可分为光强调制、相位调制、偏振态调制及波长调制不同形式, 由此构成不同的传感器。迄今业已证实, 被光纤传感器敏感的物理量有 70多种, 与传统的传感器相比, 光纤传感器有灵敏度高、重量轻和体积小、多用途、对介质影响小、抗电磁干扰和耐腐蚀且本质安全、易于组网等特点, 使其近年来在航天航空、国防、能源电力、医疗和环保、石油化工、食品加工、土木工程等领域的应用得到了迅速发展。表 1 为光纤传感器对参数测定的原理及主要方式。 一、光纤传感器的基本原理及组成 光纤传感器由光源、敏感元件、光探测器、信号处理器系统以及光纤等组成。光纤传感器的基本原理是将来自光源的光经过光纤送入调制器，使待测量参数与进入调制区的光相互作用后，导致光的光学性质（如光的强度、波长频率、相位偏振态等）发生变化，成为被调制的信号光，再经过光纤送入光探测器，经解调器解调后，获得被测参数。 1．1强度调制光纤传感器 强度调制光纤传感器的基本原理是：待测物理量引起光纤中传输光的光强变化，通过检测光强的变化实现对待测量的测量。待测量作用于光纤敏感元件，使通过光纤的光强发生变化。设输入光强为恒量Iin，输出光强为Iout，即待测量对光纤中的光强度产生调制。可
直接连接光探测器变成电信号（即调制的强度包括电信号）。 1.2相位调制光纤传感器 相位调制光纤传感器的基本原理是：通过被测能量场的作用，使光纤内传输的光波相位发生变化，再用干涉测量技术把相位变化转换为光强变化，从而检测出待测的物理量。所有能够影响光纤长度、折射率和内部应力的被测量都会引起相位变化，如应力应变温度和磁场等外界物理量。但是，目前的各类光探测器都不能探测敏感光的相位变化，必须采用干涉测量技术，才能实现对外界物理量的检测。与其他调制方式相比，相位调制技术由于采用干涉技术而具有很高的检测灵敏度。常用的干涉仪有四种：迈克尔逊、马赫-琴特、法布里-珀罗和萨格耐克。它们的共同点是：光源发出的光都要分成两束或更多束的光，沿不同的路径传播后，分离的光束又重新汇合，产生干涉现象。
大学物理实验 光纤技术专题实验 学院 班级 学号 姓名 教师张丽梅 首次实验时间2012年9月17日
浅谈反射式强度型光纤传感器 摘要：本文通过物理实验的经历和收获和查阅相关资料，简要地论述了反射式强度型光纤传感器的工作原理，以及国内外对该类传感器研究现状，指出其存在的问题和解决方法。 关键词：反射式光纤传感器，反射面，强度调制，研究，发展趋势 1引言 通过光纤技术专题实验，我对光纤的结构和一般性质，光纤的耦合、传输及传感特性有了一定的了解，尤其是在做第三个实验“光纤传感”时，对反射式强度型光纤传感器产生了浓厚的兴趣。通过查阅资料等手段，写下了这篇浅显的论文。 2反射式强度型光纤传感器及其原理 反射式强度型光纤传感器（RIM-FOS:Reflective Intensity Modulated Fiber Optic Sensor）具有原理简单、设计灵活、价格低廉等特点，并已在许多物理量
( 如位移、转速、振动等) 的测量中获得成功应用。其结构原理如图1。 图2 与传统传感器是以机- 电测量为基础相比,，光纤传感器则以光学测量为基础。从本质上分析, 光就是一种电磁波, 其波长范围从极远红外的1nm 到极远紫外线的 10nm。电磁波 的物理作用和生物化学作用主要因其中的电场而引起。因此, 在讨论光的敏感测量时必须考虑光的电矢量E 的振动。通常用下式表示:E=Asin( ωt+")
式中A—电场E 的振辐矢量; ω—光波的振动频率;"— 光的相位; t—光的传播时间。由上式可见, 只要使光 的强度、偏振态( 矢量A的方向) 、频率和相位等参量 之一随波测量状态的变化而变化, 或者受被测量调制, 那么, 我们就有可能通过对光的强度调制、偏振调制、频率调制或相位的调制等进行解调, 获得我们所需要 的被测量的信息。最简单的反射式强度型光纤传感 ( RIMFOS)由光源、发送光纤、接收光纤、反射面以及 光电探测器组成.在图一中S 为光源, D 为检测器。光 源S 发出的光经发送 光纤束全反射传播, 到达反射面( 被测物) , 射 进入接收光纤束再次全反射传播到达检测器D, 测器D 输出相应的电信号U0。 U0=f( d) 在光纤芯半径r、光纤的数值孔径NA、反射面、 检测器已确定情况下, 输出电压U0 只是位移d 的函数。所以通过分析输出电压U0, 可以得到相应位移d的数值, 这样可以实现非接触微小位移的精密测量。
五、注意事项 1.不得随意摇动和插拔面板上的各种元器件，以免造成实验仪不能正常工作。 2.光纤传感器弯曲半径不得小于5㎝，以免折断。 3.旋动螺旋测微丝杆尾帽中出现咔咔声表示不能继续前进，不能超过其量程。 4.在使用过程中，出现任何异常情况，必须立即关机断电以确保安全。 5.不得用手触摸反射面，以免影响实验结果。 六、实验操作 1）光路与机械系统组装调试实验 1.按照图3安装光纤传感器，把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上，把光纤传感器探头安装在光纤卡架上。 图3 光纤传感器安装示意图 2.将发射和接收部分接入电路，探测器输出信号处理电路不接调零电路，输出端U0接入电路板上电压表。 3.调节光纤传感器探头，使探头与反射面接触。 4.选择智能可调档位200mv或者2v档位。 5.打开电源开关，调节螺旋测微丝杆使光纤传感器离开反射面，观察电压表显示变化，并分析。 6.关闭电源。 2）发光二极管驱动实验1.按照图3安装光纤传感器，把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上，把光纤传感器探头安装在光纤卡架上。 2.仅仅把发射部分接入电路。 3.调节光纤传感器探头，使探头与反射面接触。 4.打开电源开关，调节螺旋测微丝杆使光纤传感器离开反射面，观察电压表显示变化，并分析。 5.关闭电源。 3）光电探测器PD接收实验 1.按照图3安装光纤传感器，把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上，把光纤传感器探头安装在光纤卡架上。 2.仅仅把接收部分接入电路。 3.调节光纤传感器探头，使探头与反射面接触。 4.打开电源开关，调节螺旋测微丝杆使光纤传感器离开反射面，观察电压表显示变化，并分析。 5.关闭电源。 4）光纤位移传感器输出信号放大处理实验 1.按照图3安装光纤传感器，把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上，把光纤传感器探头安装在光纤卡架上。 2.将发射和接收部分接入电路，探测器输出信号处理电路接调零电路，输出端U0接入电压表。 3.调节光纤传感器探头，使探头与反射面接触。 4.打开电源开关，调节螺旋测微丝杆使光纤传感器离开反射面某一距离后维持不动，调节增益旋钮，观察电压表显示变化，并分析。 5.关闭电源。 5) 光纤位移传感器输出信号误差补偿电路 1.按照图3安装光纤传感器，把输入光纤、输出光纤分别插入实验板上的光源座 7
反射式光纤位移传感器实验报告 一、实验内容 1、按照光路图搭建各类光学元件 2、用螺丝固定两侧推平移平台，侧推平移台装在滑块上，然后采用 FC=FC对接法兰连接半导体激光输出接口与塑料反射式传感光纤，塑 料反射式光鲜FC端口与功率计感应端口通过光纤法兰座固定。 3、塑料反射式传感光纤螺纹端夹持固定可调棱镜支架中，并调节可调 棱镜支架的调节旋钮使出射的光路与导轨平行。 4、调节反射镜与反射式光纤跳线之间距离，使得反射端紧贴反射镜， 调节旋钮使得反射光与入射光重合达到反射镜与光路垂直，直到显示 的功率接近0值。 5、固定反射镜与可调棱镜的位置，旋转沿光轴方向（导轨方向）xuan 转侧推平移台尺杆，使反射镜远离光纤发光端，并记录位移-功率值数 据并绘制实验图，在曲线图中线性最好的那一段可作为实际位移传感 器应用。 二、实验结果 三、实验分析 如图，线性较好的第一段（即位移在0-0.3mm间）满足线性化，可作为实际位移传感应用。反射式光纤位移传感器是一种传输型光纤传感器。光从光源耦合到光源光纤，通过光纤传输，射向反射片，再被反射到接收光纤，最后由光电
转换器接收，转换器接受到的光源与反射体表面性质、反射体到光纤探头距离有关。当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。显然，当光纤探头紧贴反射片时，接收器接收到的光强为零。随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。
２００8年9月中国医学物理学杂志Sep ．,２００8 第２5卷第5期 ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＭｅｄｉｃａｌＰｈｙｓｉｃｓ Ｖｏｌ．25．Ｎｏ．5 光纤传感器的基本原理及在医学上的应用 孙素梅1，陈洪耀2，3，尹国盛2（1.漯河医学高等专科学校，河南漯河462000；2.河南大学物理与电子学院，河南开封 475004；3.中国科学院安徽光学精密机械研究所，安徽合肥230031） 摘要：目的：本文的目的简要介绍光纤传感器的基本原理和简单分类，重点阐述传光型光纤传感器在医学的压力、流速、ｐＨ值等五方面的应用。方法：光纤传感器基本原理是将光源发出的光经光纤送入调制区，在调制区内，外界被测参数与进入调制区的光相互作用，使光的强度、频率、相位、偏振等发生变化成为被调制的信号光，再经光纤送入光探测器、解调器而获得被测物理量。光纤传感器按其传感原理可分为两大类：一类是传光型传感器，另一类是传感型传感器。结果：目前在医学上应用的主要是传光型光纤传感器。光纤传感器主要优点：小巧、绝缘、不受射频和微波干扰、测量精度高。医疗上的图象传输是传输型光纤传感器应用中很有特色的一部分。只需将许多光纤组成光纤束，就可以做成能有效地使图象空间量子化的传感器。自从光导纤维引入到内窥镜以后，扩大了内窥镜的应用范围。光导纤维柔软、自由度大、传输图象失真小、直径细等优点使得各种内窥镜检查人体的各个部位几乎都是可行的，且操作中不会引起病人的痛苦与不适。其中光纤血管镜已应用于人类的心导管检查中。在进行激光血管成形术时，血管镜可提供很多重要的信息，用以引导激光辐射的方向，选择激光的能量和持续时间，并可了解在成形术后的治疗效果。光纤内窥镜不仅用于诊断，也正进入治疗领域中，例如用于做息肉切除手术等。微波加温治疗技术是当前治疗癌症的有效途径，但微波加温治疗癌症技术的温度难以控制，而光纤温度传感器恰可以对微波加温治疗癌症的有效温度进行监测，从而使温度不致于过高杀死人体的正常细胞，也不会过低达不到治疗目的，使癌细胞进一步扩散。光纤温度传感器在癌症治疗方面的研究和开发正日益兴起。结论：光纤传感器作为一种优势明显的新型传感器在医学领域得到应用，为治疗疾病提供了一种崭新的方法。可以预见随着制作技术的日益成熟和器件性能的不断提高，不久的将来光纤传感器必将会进一步推动医学的飞速发展。 关键词：光纤传感器；测量；医学；应用中图分类号：Ｒ３１２ 文献标识码：Ａ 文章编号：1005-202X （2008）05-0846-05 The Basic Principle and Applications on Medical of Fiber Optic Sensors ＳＵＮＳｕ－ｍｅｉ１，ＣＨＥＮＨｏｎｇ－ｙａｏ２，３，ＹＩＮＧｕｏ－ｓｈｅｎｇ２ （１．ＬｕｏｈｅＭｅｄｉｃａｌＣｏｌｌｅｇｅ，ＬｕｏｈｅＨｅ＇ｎａｎ４６２０００，Ｃｈｉｎａ；２．ＣｈｉｎａＰｈｙｓｉｃｓａｎｄＥｌｅｃｔｒｏｎｉｃｓＣｏｌｌｅｇｅ，Ｈｅ＇ｎａｎＵｎｉｖｅｒｓｉｔｙ，ＫａｉｆｅｎｇＨｅ＇ｎａｎ４７５００４，Ｃｈｉｎａ；３．ＴｈｅＡｎ＇ｈｕｉＩｎｓｔｉｔｕｔｅｏｆＯｐｔｉｃｓａｎｄＰｒｅｃｉｓｉｏｎＭｅｃｈａｎｉｃｓ，ＴｈｅＣｈｉｎｅｓｅＡｃａｄｅｍｙｏｆＳｃｉｅｎｃｅｓ，ＨｅｆｅｉＡｎｈｕｉ２３００３１，Ｃｈｉｎａ） Abstract:Objective:Ｔｈｉｓａｒｔｉｃｌｅｓｉｍｐｌｙｉｎｔｒｏｄｕｃｅｄｔｈｅｂａｓｉｃｐｒｉｎｃｉｐｌｅｏｆｆｉｂｅｒｏｐｔｉｃｓｅｎｓｏｒａｎｄｉｔｓａｐｐｌｉｃａｔｉｏｎｅｓｐｅｃｉａｌｌｙｏｎｍｅｄｉｃａｌｉｎｂｌｏｏｄｐｒｅｓｓｕｒｅ，ｔｈｅｓｐｅｅｄｏｆｆｌｏｗ，ｔｈｅｐＨｖａｌｕｅｅｔｃ．Method:Ｔｈｅｆｉｂｅｒｏｐｔｉｃｓｅｎｓｏｒｂａｓｉｃｐｒｉｎｃｉｐｌｅｉｓｔｈｅｌｉｇｈｔｗｈｉｃｈｓｅｎｄｓｏｕｔｔｈｅｐｈｏｔｏｓｏｕｒｃｅｓｅｎｄｓｉｎａｆｔｅｒｔｈｅｆｉｂｅｒｏｐｔｉｃｔｈｅｍｏｄｕｌａｔｉｏｎａｒｅａ，ｉｎｔｈｅｍｏｄｕｌａｔｉｏｎａｒｅａ，ｔｈｅｏｕｔｓｉｄｅｗａｓｍｅａｓｕｒｅｄｔｈｅｐａｒａｍｅｔｅｒｗｉｔｈｅｎｔｅｒｓｔｈｅｍｏｄｕｌａｔｉｏｎａｒｅａｔｈｅｌｉｇｈｔｔｏａｆｆｅｃｔｍｕｔｕａｌｌｙ，ｃａｕｓｅｓｔｈｅｌｉｇｈｔｔｈｅｉｎｔｅｎｓｉｔｙ，ｔｈｅｆｒｅｑｕｅｎｃｙ，ｔｈｅｐｈａｓｅ，ｔｈｅｐｏｌａｒｉｚａｔｉｏｎｔｏｏｃｃｕｒｃｈａｎｇｅｓｉｎｔｏｔｈｅｓｉｇｎａｌｌｉｇｈｔｗｈｉｃｈｍｏｄｕｌａｔｅｓ，ａｇａｉｎｐａｓｓｅｓｔｈｒｏｕｇｈｔｈｅｆｉｂｅｒｏｐｔｉｃｔｏｓｅｎｄｉｎｔｈｅｌｉｇｈｔｄｅｔｅｃｔｏｒ，ｔｈｅｄｅｍｏｄｕｌａｔｏｒｏｂｔａｉｎｓｉｓｍｅａｓｕｒｅｄｔｈｅｐｈｙｓｉｃａｌｑｕａｎｔｉｔｙ．Ｔｈｅｆｉｂｅｒｏｐｔｉｃｓｅｎｓｏｒｍａｙｄｉｖｉｄｅｉｎｔｏｔｗｏｋｉｎｄｓａｃｃｏｒｄｉｎｇｔｏｉｔｓｓｅｎｓｉｎｇｐｒｉｎｃｉｐｌｅ：ｏｎｅｋｉｎｄｉｓｔｈｅｌｉｇｈｔ－ｐａｓｓｉｎｇｓｅｎｓｏｒ；ｔｈｅｏｔｈｅｒｉｓｔｈｅｓｅｎｓｉｎｇｓｅｎｓｏｒ．Result:Ａｔｐｒｅｓｅｎｔ，ｔｈｅｍａｉｎａｐｐｌｉｃａｔｉｏｎｉｎｔｈｅｍｅｄｉｃｉｎｅｉｓｔｈｅｌｉｇｈｔ－ｐａｓｓｉｎｇｆｉｂｅｒｏｐｔｉｃｓｅｎｓｏｒ．Ｔｈｅｍａｉｎａｄｖａｎｔａｇｅｓｏｆｆｉｂｅｒｏｐｔｉｃ ｓｅｎｓｏｒａｒｅ：ｅｘｑｕｉｓｉｔｅ，ｉｎｓｕｌａｔｉｏｎ，ｎｏｔｉｎｆｌｕｅｎｃｅｄｂｙｔｈｅｒａｄｉｏｆｒｅｑｕｅｎｃｙａｎｄｔｈｅｍｉｃｒｏｗａｖｅ．Ｔｈｅｍｅａｓｕｒｉｎｇａｃｃｕｒａｃｙｉｓh ｉｇｈ．Ｔｈｅｉｍａｇｅｔｒａｎｓｍｉｓｓｉｏｎｉｎｍｅｄｉｃａｌｉｓｔｈｅｓｐｅｃｉａｌｐａｒｔｏｆ ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｎｔｈｅｔｒａｎｓｍｉｓｓｉｏｎｍｏｄｅｓｆｉｂｅｒｏｐｔｉｃｓｅｎｓｏｒ．Ｏｎｌｙｔｉｅａｐｌｅｎｔｙｏｆｆｉｂｅｒｏｐｔｉｃｔｏｃｏｍｐｏｓｉｔｉｏｎｆｉｂｅｒｏｐｔｉｃｓ，ｗｅｃｏｕｌｄｍａｋｅｔｈｅｓｅｎｓｏｒｗｈｉｃｈｃａｎｃａｕｓｅｔｈｅｉｍａｇｅｓｐａｃｅ 收稿日期：2008-03-10 作者简介：孙素梅（1954-），女，漯河医学高等专科学校物理教研室 副教授。Tel ：0395-296452713939575106；E -mail ： sunsumei2007@https://www.doczj.com/doc/3b2642848.html, 。 846--
第九章光纤传感器第一节光纤的传光原理与特性 一、光纤的结构 二、光纤的传光原理 三、光纤的传光特性 第二节传输光的调制技术 一、光强度调制 二、光相位调制 三、偏振调制 四、频率调制 第三节强度调制光纤传感器 一、光纤水深探测器 二、透射式光纤温度传感器 三、反射式光纤位移传感器 第四节相位调制光纤传感器 第五节偏振调制光纤电流传感器 第六节频率调制光纤血流传感器
第九章光纤传感器 1970年，美国康宁玻璃公司研制成功传输损耗为20db/km的光导纤维。光导纤维的诞生，是20世纪人类的重要发明。现已广泛应用于工程技术、及通讯技术。 光导纤维作为远距离传输光波信号的媒质，最早用于光通讯技术，但人们在实际光通讯过程中发现，光导纤维受到如压力，温度、电场、磁场等外界环境因素变化的影响时，将引起光纤传输的光波量，如光强、相位、频率、偏振态等的变化。若能测量光波量的变化，就可以知道导致这些光波量变化的压力、温度、电场、磁场等物理量的大小。于是，诞生了光导纤维传感器技术。 光纤传感器亦称光导纤维传感器，光纤传感器技术是70年代末发展起来的一门崭新技术，是传感器技术领域里的新成就。 光导纤维传感器技术是随着光导纤维的实用化和光通讯技术的发展而发展起来的，它与以电为基础的传感器相比有本质的区别。 光纤传感器是以光来作敏感信息的载体，用光导纤维作为传递敏感信息的媒质。
光导纤维传感器同时具有光导纤维及光学测量的一些宝贵的特点： 灵敏度高、结构简单、体积小、耗电量少、耐腐蚀、绝缘性好、光路可弯曲、抗电磁干扰、对被测场不产生影响、易实现对被测信号的远距离测控。 光纤传感器技术是一门多学科性科学，涉及到的知识面广泛，如光纤光学、光电技术、弹性力学、电磁学、电子技术、计算机应用等。本章重点介绍光纤传感器原理、分类、及典型应用。
光纤传感器的位移特性实验报告 一、实验目的 了解光纤位移传感器的工作原理和性能。 二、基本原理 本实验采用的是传光型光纤，它由两束光纤混合后，组成Y型光纤，半园分布即双D型一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。两光束混合后的端部是工作端亦称探头，它与被测体相距X，由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，而光电转换器转换的电量大小与间距X有关，因此可用于测量位移。 三、需用器件与单元 光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源、反射面。 四、实验步骤 1、根据图1-6安装光纤位移传感器，二束光纤插入实验板上的座孔上。其内部已和发光管D及光电转换管T 相接。 图1-6光纤传感器安装示意图
2、将光纤实验模板输出端V O1与数显单元相连，见图1-7。 图1-7光纤传感器位移实验接线图 2、调节测微头，使探头与反射面圆平板接触。 3、实验模板接入±15V电源，合上主控箱电源开关，调R W、使 数显表显示为零。 4、旋转测微头，被测体离开探头，每隔0.1mm读出数显表值， 将其填入表1-4。 表1-4光纤位移传感器输出电压与位移数据 X（mm） V(v) 5、根据表9－1数据，作光纤位移传感器的位移特性，计算在量 程1mm时灵敏度和非线性误差。 五、实验数据处理 1、实验数据： X(mm) 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 V（v）0.00 0.08 0.19 0.32 0.45 0.59 0.76 0.92 1.13 1.27 X(mm) 1.00 1.10 1.20 1.30 1.40 1.50 1.60 1.70 1.80 1.90 V（v） 1.39 1.50 1.59 1.65 1.70 1.78 1.84 1.88 1.91 1.91
第1章：光纤传感中的光学原理及效应 1.1光学反射原理 分为镜面反射和漫反射 镜面反射和漫反射情况 基于反射原理的光纤传感器结构简单、工作可靠、成本低廉。主要应用于位移测量，振动测量，压力测量，浓度测量和液位测量。 1.2光学折射原理
1.3光学吸收原理 选择吸收：介质对某些波长的光的吸收特别显著 郎伯比尔(Lambert-Beer)定律： Lambert-Beer 定律是吸收光度法的基本定律，表示物质对某一单色光吸收的强弱与吸光物质浓度和厚度间的关系。 当气体浓度、光程均很小的时候，可以近似为： 1.4光学多普勒效应 θ cos 11f f 02 20 0c u c u -= 雷达测速仪 检查机动车速度的雷达测速仪也是利用这种多普勒效应。交通警向行进中的车辆发射频率已知的电磁波，通常是红外线，同时测量反射波的频率，根据
反射波频率变化的多少就能知道车辆的速度．装有多普勒测速仪的警车有时就停在公路旁，在测速的同时把车辆牌号拍摄下来，并把测得的速度自动打印在照片上。
1.5声光效应 超声波通过介质时会造成介质的局部压缩和伸长而产生弹性应变，该应变随时间和空间作周期性变化，使介质出现疏密相间的现象，如同一个相位光栅 。当光通过这一受到超声波扰动的介质时就会发生衍射现象，这种现象称之为声光效应。 利用声光衍射效应制成的器件，称为声光器件。声光器件能快速有效地控制激光束的强度、方向和频率，还可把电信号实时转换 为光信号。此外，声光衍射还是探测材料声学性质的主要手段。 主要用途有：制作声光调制器件，制作声光偏转器件，声光调Q 开关，可调谐滤光器，在光信号处理和集成光通讯方面的应用。 1.6磁光效应 具有固有磁矩的物质在外磁场的作用下，电磁特性发生变化，因而使得光波在其内部传输特性也发生变化的现象。 A 、法拉第效应：当线偏振光沿磁场方向通过置于磁场中的磁光介质时，其偏振面发生旋转的现象，对于给定的介质，偏振面旋转角度=介质长度×磁场强度×维厄德系数 B 、磁光克尔效应：指一束线偏振光在磁化了的介质表面反射时，反射光将是椭圆偏振光，而且以椭圆的长轴为标志的“偏振面”相对于入射偏振光的偏振面旋转了一定的角度。 分类： ①极化克尔效应，即磁化强度M 与介质表面垂直时的克尔效应，应用于磁光存储技术中 ②横向克尔效应：M 既平行于介质表面，但垂直于光的入射面 ③纵向克尔效应：M 既平行于介质表面，又平行于光的入射面 C 、磁致线双折射效应：某些由各向异性分子组成的介质，在不加磁场时表现为各向同性，加上足够强的外磁场时，分子磁矩受到了力的作用，各分子对外磁场有了一定的取向，使介质宏观上呈现各向异性，当光以不同于磁场方向通过这样的介质时，就会出现双折射现象。 1.7电光效应 电光效应：指某些晶体的折射率因外加电场而发生变化的一种效应，当光波通过此介质时，其传输特性就受到影响而改变。 +++=20bE aE n n （6-3）
光纤温度传感器 1、光纤传感器结构原理 以电为基础的传统传感器是一种把测量的状态转变为可测的电信号的装置。它的电源、敏感元件、信号接收和处理系统以及信息传输均用金属导线连接，见图(a)。光纤传感器则是一种把被测量的状态转变为可测的光信号的装置。由光发送器、敏感元件(光纤或非光纤的)、光接收器、信号处理系统以及光纤构成，见图(b)。 由光发送器发出的光经源光纤引导至敏感元件。这时，光的某一性质受到被测量的调制，已调光经接收光纤耦合到光接收器，使光信号变为电信号，最后经信号处理得到所期待的被测量。 可见,光纤传感器与以电为基础的传统传感器相比较，在测量原理上有本质的差别。传统传感器是以机—电测量为基础，而光纤传感器则以光学测量为基础。
光是一种电磁波，其波长从极远红外的lmm到极远紫外线的10nm。它的物理作用和生物化学作用主要因其中的电场而引起。因此，讨论光的敏感测量必须考虑光的电矢量E的振动，即 A——电场E的振幅矢量；ω——光波的振动频率； φ——光相位；t——光的传播时间。 可见，只要使光的强度、偏振态(矢量A的方向)、频率和相位等参量之一随被测量状态的变化而变化，或受被测量调制，那么，通过对光的强度调制、偏振调制、频率调制或相位调制等进行解调，获得所需要的被测量的信息。 2、光纤传感器的分类
注：MM多模；SM单模；PM偏振保持；a,b,c功能型、非功能型、拾光型 （1）根据光纤在传感器中的作用 光纤传感器分为功能型、非功能型和拾光型三大类。 1）功能型（全光纤型）光纤传感器 利用对外界信息具有敏感能力和检测能力的光纤(或特殊光纤) 作传感元件，将“传”和“感”合为一体的传感器。光纤不仅起传光作用，而且还利用光纤在外界因素(弯曲、相变)的作用下，其光学特性(光强、相位、偏振态等)的变化来实现“传”和“感” 的功能。因此，传感器中光纤是连续的。由于光纤连续，增加其长度，可提高灵敏度。 2）非功能型（或称传光型）光纤传感器 光纤仅起导光作用，只“传”不“感”，对外界信息的“感觉”功能依靠其他物理性质的功能元件完成。光纤不连续。此类光纤传感器无需特殊光纤及其他特殊技术，比较容易实现，成本低。但灵敏度也较低，用于对灵敏度要求不太高的场合。
北京化工大学 检测技术及仪器 题目：液位检测光纤传感器系统设计 专业：测控技术与仪器 班级：测控1303 姓名：孙应贵 学号：2013014071 1检测系统构成 光纤液位传感器的结构如图所示传感器的主要组成部分有：双膜盒光纤位移探头和防水支撑
结构。双膜盒是水压变化的敏感组件膜盒中央为光滑平面近似反射平面，为提高反射光强度可以在膜盒中央粘贴一个小反射镜水压变化时双膜盒的1个膜片均发生形变在一定的水压范围内膜盒中央的位移形变量与水压的变化量成正比通过光纤位移探头测量膜盒中央的位移形变量实现对水压室水压的测量从而得知水面高度变化量。 2光纤位移探头输出特性分析 在系统中需要确定水压传感装置的工作点:即确定光纤探头端面和膜盒反射面的间隔。首先需要测得光纤位移探头的输出特性曲线图。图表明在波峰前端有一段线性度较好的区间，线性区的中点对应探头端面离反射面约1.25mm处选择该点作为系统的工作点确定初始状态。在实验装置中，光纤采用多光束光纤。光纤分布呈半圆状、投射光纤输出端和接受光纤接收端纤芯直径为1mm膜盒内部为低真空状态。测量时调整探头位置，将探头位置设置在输出特性曲线中较为灵敏的位置上。当水面升高引起压力增加时，膜盒压缩、间隔增大,若压力减小时，膜盒膨胀，间隔减小。 光纤液位传感器的系统框如图3所示。主要包括：光纤位移探头、双膜盒检测器、光电探测器、前置放大器、带通滤波器、真有效值转换和后置放大器等。 3电路系统设计 3.1稳光强激光调制系统 由于系统采用单接收光纤。光源的稳定成为整个系统稳定工作的重要环节。为此，系统设计了较为精密的稳光强电路（图4）。光源系统采用负反馈方式对LED的光功率进行控制. 由脉冲发生模块产生较为稳定的脉冲信号通过比较放大模块和激光管驱动电路驱动LD 背向光检测器接收的光功率并将其转化为电信号。此信号通过调理电路处理后送到比较放大
光纤传感器结构原理及分类[图] 1、光纤传感器结构原理 以电为基础的传统传感器是一种把测量的状态转变为可测的电信号的装置。它的电源、敏感元件、信号接收和处理系统以及信息传输均用金属导线连接，见图(a)。光纤传感器则是一种把被测量的状态转变为可测的光信号的装置。由光发送器、敏感元件(光纤或非光纤的)、光接收器、信号处理系统以及光纤构成，见图(b)。 由光发送器发出的光经源光纤引导至敏感元件。这时，光的某一性质受到被测量的调制，已调光经接收光纤耦合到光接收器，使光信号变为电信号，最后经信号处理得到所期待的被测量。 可见，光纤传感器与以电为基础的传统传感器相比较，在测量原理上有本质的差别。传统传感器是以机—电测量为基础，而光纤传感器则以光学测量为基础。 光是一种电磁波，其波长从极远红外的lmm到极远紫外线的10nm。它的物理作用和生物化学作用主要因其中的电场而引起。因此，讨论光的敏感测量必须考虑光的电矢量E的振动，即 A——电场E的振幅矢量；ω——光波的振动频率；φ——光相位；t——光的传播时间。 可见，只要使光的强度、偏振态(矢量A的方向)、频率和相位等参量之一随被测量状态的变化而变化，或受被测量调制，那么，通过对光的强度调制、偏振调制、频率调制或相位调制等进行解调，获得所需要的被测量的信息。 2、光纤传感器的分类 注：MM多模；SM单模；PM偏振保持；a，b，c功能型、非功能型、拾光型 （1）根据光纤在传感器中的作用 光纤传感器分为功能型、非功能型和拾光型三大类。 1）功能型（全光纤型）光纤传感器 利用对外界信息具有敏感能力和检测能力的光纤(或特殊光纤)作传感元件，将“传”和“感”合为一体的传感器。光纤不仅起传光作用，而且还利用光纤在外界因素(弯曲、相变)的作用下，其光学特性(光强、相位、偏振态等)的变化来实现“传”和“感”的功能。因此，传感器中光纤是连续的。由于光纤连续，增加其长度，可提高灵敏度。 2）非功能型（或称传光型）光纤传感器 光纤仅起导光作用，只“传”不“感”，对外界信息的“感觉”功能依靠其他物理性质的功能元件完成。光纤不连续。此类光纤传感器无需特殊光纤及其他特殊技术，比较容易实现，成本低。但灵敏度也较低，用于对灵敏度要求不太高的场合。 3）拾光型光纤传感器 用光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光。其典型例子如光纤激光多普勒速度计、辐射式光纤温度传感器等。 （2）根据光受被测对象的调制形式 形式：强度调制型、偏振调制、频率调制、相位调制。
实验五光纤传感器位移特性及测速实验 一、实验目的 了解反射式光纤位移传感器的原理与应用。了解光纤位移传感器用于测转速的方法。二、实验仪器 Y 型光纤传感器、测微头、反射面、差动放大器、电压放大器、数显电压表、频率/转速表、转动源、示波器、直流稳压电源。 三、实验原理 反射式光纤位移传感器是一种传输型光纤传感器。其原理如图5-1 所示，光纤采用Ｙ型结构，两束光纤一端合并在一起组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。光从光源耦合到光源光纤，通过光纤传输，射向反射面，再被反射到接收光纤，最后由光电转换器接收，转换器接收到的光源与反射体表面的性质及反射体到光纤探头距离有关。当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。显然，当光纤探头紧贴反射面时，接收器接收到的光强为零。随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。 图5-1 反射式光纤位移传感器原理 图5-2 光纤位移传感器安装示意图 在测速时，需利用光纤位移传感器探头对旋转被测物反射光的明显变化产生电脉冲，经电路处理即可测量转速。 四、实验内容与步骤 （1）光纤传感器位移特性实验 1．光纤传感器的安装如图5-2 所示，将Y 型光纤结合处安装在传感器固定支架上，光纤分叉两端插入“光纤插座”中。探头对准镀铬反射板（铁质材料圆盘），固定在测微头上。按图5-3接线，电压放大器的输出接直流电压表。 2．将测微头起始位置调到10cm处，手动使反射面与光纤探头端面紧密接触，固定测微头。3．将“差动变压器”与“电压放大器”的增益调节旋钮调到中间位置。打开直流电源开关。4．将“电压放大器”输出端接到直流电压表（20V档），仔细调节调零电位器使电压表显示
2008年 9月中国医学物理学杂志 Sep .,2008 第 25卷第 5期 Vol. 25. No. 5 光纤传感器的基本原理及在医学上的应用 孙素梅 1, 陈洪耀 2, 3, 尹国盛 2(1. 漯河医学高等专科学校 , 河南漯河 462000; 2. 河南大学物理与电子学院 , 河南开封 475004; 3. 中国科学院安徽光学精密机械研究所 , 安徽合肥 230031 摘要 :目的 :本文的目的简要介绍光纤传感器的基本原理和简单分类 , 重点阐述传光型光纤传感器在医学的压力、流速、 pH 值等五方面的应用。方法 :光纤传感器基本原理是将光源发出的光经光纤送入调制区 , 在调制区内 , 外界被测参数与进入调制区的光相互作用 , 使光的强度、频率、相位、偏振等发生变化成为被 调制的信号光 , 再经光纤送入光探测器、解调器而获得被测物理量。光纤传感器按其传感原理可分为两大类 :一类是传光型传感器 , 另一类是传感型传感器。结 果 :目前在医学上应用的主要是传光型光纤传感器。光纤传感器主要优点 :小巧、绝缘、不受射频和微波干扰、测量精度高。医疗上的图象传输是传输型光纤传感器应用中很有特色的一部分。只需将许多光纤组成光纤束 , 就可以做成能有效地使图象空间量子化的传感器。自从光导纤维引入到内窥镜以后 , 扩大了内窥镜 的应用范围。光导纤维柔软、自由度大、传输图象失真小、直径细等优点使得各种内窥镜检查人体的各个部位几乎都是可行的 , 且操作中不会引起病人的痛苦与不适。其中光纤血管镜已应用于人类的心导管检查中。在进行激光血管成形术 时 , 血管镜可提供很多重要的信息 , 用以引导激光辐射的方向 , 选择激光的能量和持续时间 , 并可了解在成形术后的治疗效果。光纤内窥镜不仅用于诊断 , 也正进 入治疗领域中 , 例如用于做息肉切除手术等。微波加温治疗技术是当前治疗癌症 的有效途径 , 但微波加温治疗癌症技术的温度难以控制 , 而光纤温度传感器恰可以对微波加温治疗癌症的有效温度进行监测 , 从而使温度不致于过高杀死人体的正常
分布式光纤传感系统测试平台的设计 分布式光纤传感技术通过检测沿光纤每个位置的散射光强度,来推算出光纤上的温度和应变分布。布里渊光时域分析仪(Brilouin Optical Time Domain Analysis:BOTDA)是一种分布式光纤传感技术,它适用于长距离、大范围和高灵敏度的分布式光纤传感系统,能对于光纤上的温度和应变实现准确实时的测量,有重要的研究意义和实用价值。本论文研究了光纤中的布里渊散射效应和BOTDA 的传感原理,基于BOTDA传感系统的信号特点,设计了一种分布式光纤传感系统测试平台。 本论文的主要研究内容和创新点如下:(1)基于FPGA的分布式光纤传感系统测试平台的设计本文在研究了BOTDA传感系统基础上,提出了基于FPGA的分布式光纤传感系统的实现方案。针对方案中对各个模块的功能需求,进行了FPGA,高速ADC和扫频模块等硬件电路设计以及基于FPGA的系统逻辑设计。并应用仿真软件对各个模块进行了仿真,结果表明,设计的方案可以实现传感信号的有效测量。 (2)一种基于频率合成技术的频率扫描实现方案根据系统对频率和步长可调的频率扫描的需求,提出了应用宽带RF频率合成芯片LMX2594来产生扫频信号的方案,并进行了硬件电路的设计。LMX2594可在不使用内部加倍器的情况下生成10MHz至15GHz范围内的任何频率,内置的32位N分频器可满足频率步进为1Hz 的扫频输出,且可通过编程控制其输出的频率及步进长度,为布里渊散射光谱特征提取算法的实现提供了硬件支持。结果表明,设计的频率扫描模块可满足系统的需求。 (3)基于半间隔搜索扫频法的布里渊散射光谱特征提取算法的实现方案由于
光纤位移传感器性能测试 一、实验目的： 1、了解光纤位移传感器的原理结构、性能。 2、了解光纤位移传感器的动态应用。 3、了解光纤位移传感器的测速应用。 二、实验内容： 1、光纤传感器的静态实验； 2、光纤位移传感器的动态应用实验； 3、光纤位移传感器的测速应用实验； （一）光纤传感器的静态实验 实验单元及附件： 主副电源、差动放大器、F/V表、光纤传感器、振动台。 实验原理： 反射式光纤位移传感器的工作原理如下图所示，光纤采用Y型结构，两束多膜光纤一端合并组成光纤探头，另一端分为两束，分别作为光源光纤和接收光纤，光纤只起传输信号的作用，当光发射器发出的红外光，经光源光纤照射至反射面，被反射的光经接收光纤至光电转换器将接受到的光纤转换为电信号。其输出的光强决定于反射体距光纤探头的距离，通过对光强的检测而得到的位移量如下图8-1所示 图8-1 实验步骤： （1）观察光纤位移传感器结构，它由两束光纤混合后，组成Y形光纤，探头固定在Z 型安装架上，外表为螺丝的端面为半圆分布的光纤探头。
（2）了解振动台在实验仪上的位置（实验仪台面上右边的圆盘，在振动台上贴有反射纸作为光的反射面。） （3）如图8-2接线：因光/电转换器内部已安装好，所以可将电信号直接经差动放大器放大。F/V显示表的切换开关置2V档，开启主、副电源。 （4）旋转测微头，使光纤探头与振动台面接触，调节差动放大器增益最大，调节差动放大器零位旋钮使电压表读数尽量为零，旋转测微头使贴有反射纸的被测体慢慢离开探头，观察电压读数由小-大-小的变化。 （5）旋转测微头使F/V电压表指示重新回零；旋转测微头，每隔0.05mm读出电压表的读数，并将其填入下表： △X（mm） 0.05 0.10 0.15 0.20 10.00 指示（V） 图8-2 （二）光纤传感器的动态应用实验 实验单元及附件： 主、副电源、差动放大器、光纤位移传感器、低通滤波器、振动台、低频振荡器、激振线圈、示波器。 实验步骤： （1）了解激振线圈在实验仪上所在位置及激振线圈的符号。 （2）如图8-3接线。 图8-3
光纤传感器原理与应用 1 引言 传感器技术、通信技术、计算机技术是现代信息技术的三大支柱，传感器作为探测与获取外界信息的重要环节之一而被应用于工业、农业及军事等各个领域。 近20多年来，光纤传感器的发展则大有取代传统传感器的趋势。光纤传感器是光通信和集成光学技术发展的结晶，与以往的传感器不同，它将被测信号的状态以光学的形式取出[1]。光信号不仅能被人所直接感知，利用半导体二极管等小型简单元件还可以进行光电、光学转换，极易与一些电子装备相匹配。此外，光纤不仅是一种敏感元件，还是一种优良的低损耗传输线，因此，光纤传感器还可以用于传统的传感器所不适用的远距离测量。 自从20世纪70年代末光纤传感器诞生以来，便由于其具有的防火、防爆、精度高、损耗低、体积小、重量轻、寿命长、性价比高、复用性好、响应速度快、抗电磁干扰、频带范围宽、动态范围大、易与光纤传输系统组成遥测网络等优点而被广泛地应用于各行各业。随着对其研究的不断深入，光纤传感器势必会对科学研究、国民生产、日常生活等诸多领域产生深远影响。 2 光纤传感器基本构成及原理 光纤传感器由光源、入射光纤、出射光纤、光调制器、光探测器以及解调制器组成。其基本原理是将光源的光经入射光纤送人调制区，光在调制区内与外界被测参数相互作用，使光的光学性质(如强度、波长、频率、相位、偏正态等)发生变化而成为被调制的信号光，再经出射光纤送入光探测器、解调器而获得被测参数。 光纤传感器按传感原理可分为两类：一类是传光型(非功能型)传感器[2]，另一类是传感型(功能型)传感器[3]。在传光型光纤传感器中，光纤仅作为光的传输媒质，对被测信号的感觉是靠其它敏感元件来完成的，这种传感器中出射光纤和入射光纤是不连续的，两者之间的调制器是光谱变化的敏感元件或其它性质的敏感元件。在传感型光纤传感器中光纤兼有对被测信号的敏感及光信号的传输作用，将信号的“感”和“传” 合而为一，因此这类传感器中光纤是连续的。
