桩位
群桩 排架 允许 桩 极值 孔深＜M ＞ 孔径＜MM ＞ 孔的倾斜度＜MM ＞
100 50 100 不小于设计值 不小于设计值
0.5 %桩长，且不大于 200
全站仪或经纬仪
测绳量：每 探孔器：每
垂线法：每

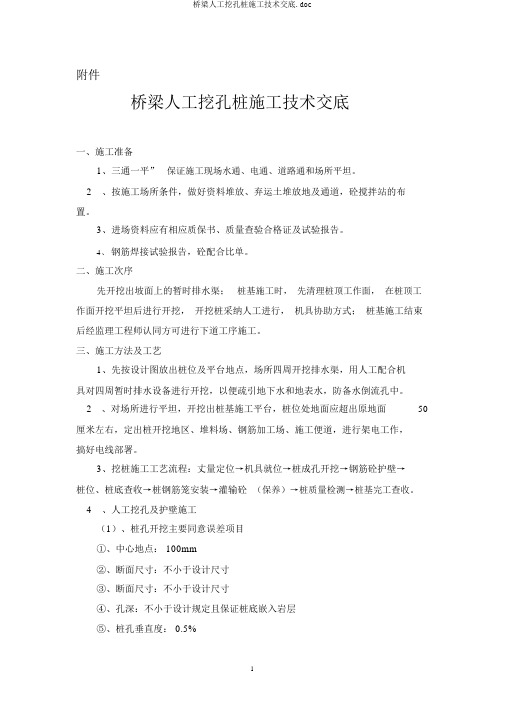

交底工程：卧龙大桥人工挖孔桩施工 一、 工程简况
卧龙大桥位于西部开发省际公路通道重庆绕城公路北段 N8合同段内，地处重庆市渝北区两路镇 续体系。 本桥左、右幅下部构造桥墩均设计为双圆柱墩 ，人工挖孔桩基础，桩基础为嵌岩柱. 二、 施工准备
1、 ＜1）砼拌和设备一套；＜2）护壁模板D1.8m 两套；＜3）潜水泵2台；＜4）空压机2台；＜
2、 人员准备：组织有关人员熟悉图纸和技术要求；进行安全生产 ，文明施工学习；组织各专
三、 施工方法及工艺
1、 开挖前清除桩位四同的浮土 ，排除一切不安全的因素，做好孔口四周的临时防护和排水设备
2、 按定位桩砌好锁口，在第一节护壁顶面标出桩中心十字线，每挖深一节立模板时都要挂垂 15cm ,下口厚
10cm,上下错台搭接5cm,特殊地段护壁砼内设? 8钢筋网,竖向、水平的间距
3、 桩孔由人工用镐头挖掘，井下工人必须配备安全帽、安全绳、挖出来的渣土用卷扬机提升 控制深度。
4、 挖孔桩遇岩石后，以风镐为主，当进入微风化岩，岩石无裂隙，方可进行小药量、浅眼松动爆 用防水硝铵
炸药，每炮用药量1/4~1/2节，用电雷管引爆。选用首先挖到坚硬微风化岩的 孔内的人员及场地内的人员全部撤离，设专人指挥和警戒，爆破后应通风排烟，经检查孔内
5、 当桩孔挖至地下水位以下时，应挖一个集水坑用潜水泵将桩孔内的地下水抽出去 ?如出现流
6挖孔过程中要随时记录孔桩地质岩土情况，如于设计不符，要及时汇报；成孔后，经过检 四、 质量要求
1、 桩位放线后必须复核，一桩的结构控制桩位偏移不大于 2cm,每挖一节都必须检查孔径、孔
2、 终孔后清理好孔底的杂物，进行自检,合格后报专业检查员检查、报验。
3、 及时、详细、全面、完整的记录施工情况、填写表格。
4、挖孔桩实测工程表
挖孔桩实测工程
五、 安全注意事项
1、 桩孔内进人之前要先通风检查孔内有无有害气体，桩孔内备有可靠的上下梯子和特殊情况

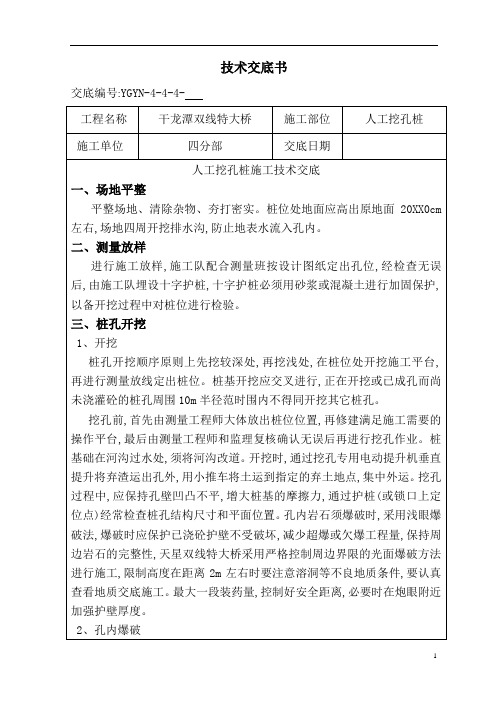

技术交底书
工程名称：重庆夕
检查工程 规定值或允许偏差 检查方法和
混凝土强度 在合格标准内
2、桩孔内有人工作，孔口处的人员不得离开孔口，井口护壁必须高出地面0.2?0.3m防止水
3、桩孔内的工作人员必须戴安全帽穿绝缘鞋，中止井内工作时孔口必须遮盖防护，防止人员
4、提升泥桶的绳索滑车，机具要在每日开工前检查一次，保证完好状态。机具要有自行制动
5、装药、放炮、或处理哑炮必须由有上岗证的有经验的人操作，爆破时邻近井孔内的人员及
6所有电器设备必须一机一闸，必须有漏电保护开关，井内照明用低压工作灯。
7、挖出物不准堆在井口附近，要随挖随倒运，防止泥土岩块淤堵排水沟。
8、注意观察井口和井内有无异常现象：如翻沙、冒水、异味、地面开裂、塌孔、护壁变形等
9、井孔内不准吸烟，井内人员勤轮换，保证精力充沛。
10、严加对雷管、炸药的保存、领用的管理，专人管理，详细记录。
六、文明施工
1、做好“文明施工”工作，施工现场要有明显标识、简介、工程简况及明确负责人、标明施
2、注意各作业队之间的良好合作关系确保施工工地安全，防火、防盗、防打架，处理好当地
3、对施工所用的机械、设备、工具进行归类，做到摆放整齐。
4、注意施工工地和住宿的卫生，保持施工驻地及现场清洁。
5、遵纪守法，遵守当地的村规民俗，尊重业主和监理，尊重当地政府，密切搞好与当地群众
交接单位：新疆北新路桥建设股份有限公司交底人：（签字＞
接受单位：复核人：（签字＞
交接地点：接受人：（签字＞
桩位
重庆铁路枢纽东环线站前工程 施工技术交底 标段：DHZQ-9标编号： 工程名称重庆铁路枢纽东环线DHZQ-9标单位/分部/分项 工程名称 郭家双线特大桥 交底内容人工挖孔桩交底日期 一、交底范围及对象 1、交底范围：桥梁人工挖孔桩。 2、交底对象：参与人工挖孔桩作业队所有作业人员。 二、基本情况概述 本段所有桩基嵌于泥岩、砂岩之中，且岩层埋深较浅，结合现场条件位于地形复杂的桩基采用人工挖孔桩施工。 三、施工工艺 施工工艺流程图
四、交底内容 1、施工设备 (1)出土机具 a、支架采用?48壁厚为3mm冷拔钢管搭设成简易三角支架。 简易三角支架示意图 b、链式电动葫芦是主要的起重工具。 c、出碴筒自制，高度70cm、直径50cm，利用吊耳不居中的重心偏移原理进行脱钩倒碴。 （2)照明 采用安全电压照明，照明必须保证施工顺利进行，同时注意灯具防水及防碰撞。 (3)通风工具 向孔内的送风量不小于25L/s，可以利用鼓风机，配直径100mm的薄膜塑料送风管。 (4)混凝土护壁模板宜采用定型拼装模板。 2、测量定位护桩埋设 根据施工设计图和现场给定的坐标控制桩确定出桩基的准确位置。同时在各桩基的孔口附近稳固的地方作一个高程控制桩，作为本桩的深度控制点，并做好护桩以便符合桩位。严格将护桩埋设牢固且不能受施工影响。 3、锁口施工 根据桩位线开挖锁口位置，锁口采用C25钢筋混凝土（钢筋布置见附图），高1m,壁厚0.2m,锁口应高于原地面0.3m。锁口中心与设计轴线偏差不得大于20mm。锁口顶部壁厚25cm,底部壁厚20cm。混凝土机械拌置或搅拌站运送。C25混凝土配料单附后表。
钻孔灌注桩技术交底 甬统表C01-3 技术交底记录 工程名称:宁波市机场快速干道?标段编号: 工程部位桩基工程交底日期 09年9月5日施工单位中铁十八局集团有限公司分项工程名称钻孔交底提要钻孔施工工艺及质量保证措施 交底内容: 本标段所有桩基均为摩擦桩,根据地质钻探报告,钻孔桩均使用回转钻机成孔。 一、钻孔施工工艺方法 (1)施工准备 开钻前根据地层岩性等地质条件、技术要求确定钻进方法和选用合适的钻具;全面检查钻机的各部位状态，保证其良好运转工作;规划施工场地，合理布置临时设施;开孔时，找出桩位中心后将钢护筒压入土中正确对位。埋设的护筒高度高出地面30cm。护筒厚度为δ=6mm以上定型护筒，施工时根据测量结果将护筒中心对准桩中心，开孔时，采用短钻具、低钻速、轻压慢进。 (2)钢护筒的制作 护筒用δ=6mm的A3钢板卷制，考虑到桩长和倾斜度影响，护筒内径加工成比桩径大20cm。为了保证钢护筒的整体刚度和接口质量，在每节护筒的焊接口处加焊δ=6mm、宽15cm的加强钢带;护筒底段加焊δ=6mm、宽50cm的加强钢带作刃脚。护筒焊接采用开坡口双面焊，要求焊逢连续，保证不漏水。 (3)钻进施工 钻进施工时，再次将钻头、钻杆、钢丝绳等进行全面检查;钻进时，钻头对准设计桩位中心，匀速下放至作业面，先启动泥浆泵和转盘,待泥浆进入钻孔一定数
量后液压装置加压，旋转钻进，钻进过程中，应根据地质资料掌握土层变化，及时捞取钻碴取样，判断土层，记入钻孔记录表，并与地质资料进行核对。根据核对判定的土层调整钻机的转速和钻孔进尺。孔内应保持泥浆稠度适当、水位稳定，随时加水加浆，以维持孔内水头差，以防塌孔。升降钻头时应做到平稳，不得碰撞护筒或孔壁。拆装钻杆时应迅速，审核:温会军年月日交底: 年月日接受交底: 年月日本表由施工单位填写，交底人员与接受交底人员各保存一份。 甬统表C01-3 技术交底记录 工程名称:宁波市机场快速干道?标段编号: 工程部位桩基工程交底日期 09年9月5日施工单位中铁十八局集团有限公司分项工程名称钻孔交底提要钻孔施工工艺及质量保证措施 交底内容: 尽量减少停钻时间，加快施工进度。直至设计标高;成孔后，进行清底，并测 定孔深;钻进中发现有塌孔、斜孔时及时处理。发现缩径时，经常提动钻具上下反复修扩孔壁。 (4)护壁 钻孔护壁采用泥浆护壁的形式。如遇流砂等不良地质采用膨润土造浆，其具有相对密度低、粘度低、含砂量少、失水量少、泥皮薄、稳定性强、固壁能力高等优点。根据不同的地质情况选择不同的泥浆比重。为了防止坍孔，稳定液应有一定的粘度，按照不同的土质，粘度指标见表1。 表1 泥浆粘度指标表 土质必要粘度(S)500/500ml 砂质淤泥 20,23 砂N<10 >45
SG-006 技术交底
3.浇筑混凝土（1）每车混凝土灌注前检测混凝土出场、入模的坍落度和出场、入模温度，坍落度应在180~220 之间，温度应在5℃度以上。 （2）人工配合吊车、料斗卸料入模，插入式振动棒振捣浇筑砼。砼按一定厚度浇筑，必须在下层砼初凝或能重塑前浇筑完成上层砼。每层浇筑厚度不超过30cm。振捣过程中控制振动棒与钢筋笼间距为5-10cm，振动棒插入位置间距为15-20cm，以防止出现过振和漏振的现象。施工过程中要防止砼在输送时产生离析，使砼入模后灰浆和骨料分离，影响到砼成品的外观和内在质量。 （3）控制要点： ①灌注开始后，应连续地进行，准备好导管拆卸机具，缩短拆除导管的时间间隔，防止塌孔。 ②开始灌注时，砼每次浇筑量要均匀，不能出现一次性倾倒浇筑现象的发生。 ③钻孔灌注桩施工全过程中，现场技术员应真实可靠地做好记录，记录结果应经监理工程师认可，如钻孔记录、终孔检查记录、砼灌注记录。 4.桩头处理 孔内混凝土达到一定强度后进行桩头处理，桩头处理为0.5~ 1m（埋设护筒时，孔顶标高须考虑桩头处理高度），残余桩头须无松散层。 5.冬、雨期施工 ①冬期当温度低于0℃以下浇筑混凝土时，应采取加热保温措施。浇筑时，混凝土的温度按冬期施方案规定执行。在桩顶未达到设计强度50％以前不得受冻。当气温高于30℃时，应根据具体情况对混凝土采取缓凝措施。 ②雨期严格坚持随钻随浇筑混凝土的规定，以防遇雨成孔后灌水造成塌孔。雨天不能进行钻孔施工。现场必须有排水的各种措施，防止地面水流入槽内，以免造成边坡塌方或基土沉陷、钻孔机倾斜等。 六、质量控制 1.桩身混凝土施工完成后按监理工程师指示对桩身混凝土进行检测，检测内容如下表 钻孔桩检查表 项次检查项目规定值或允 许偏差 检查方法和频率 1混凝土强度 (MPa)在合格标准 内 按JTG F80/1—2004附录D检 查
技术交底书 交底单位名称：编号： 交底人：复核人：接收人：
旋挖钻孔桩施工技术交底1、施工工艺流程 旋挖钻钻孔桩施工工艺流程图
2、施工方法 2.1、施工准备 2.1.1、施工放样 测设线路中心，放出桩位，测出地表标高，平整工作面。 2.1.2、清障、平整场地 施工前先改移地下管线、架空线等，拆除构筑物，然后平整场地并用压路机碾压密实。陆地钻孔作业平台平面尺寸不得小于10m×20m。同时做好作业场地排水工作，在施工红线内挖设好临时排水沟，确保施工场地不积水。 2.1.3、安全防护 正式钻孔前，要在施工范围内拉线或彩钢板围护，并设警示标志，设专人防护，阻止非施工人员进入。 2.1.4、桩位复测 测量班根据设计图纸用全站仪精确放出桩基中心，插竹钉标识。各桩位采用点位图编号标示，便于记录和防止漏桩。施工放样结束，自检合格后，及时向监理工程师报验。 2.2、埋设护筒 钻孔前设置坚固、不漏水的钢护筒，护筒直径比设计桩径大20cm，护筒顶面高出施工平台0.5m。护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实。为便于泥浆循环在护筒顶端留有高30cm，宽20cm的出浆口。 钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。 水中桩用锤击、加压、振动等方法下沉护筒。一般护筒底埋入河床面以下1m，必要时打入不透水层，顶面应高出施工时的水面不小
于1m。在水中平台上下沉护筒，由导向设备控制护筒位置。 2.3、钻机就位及钻孔 2.3.1、钻机就位前，应对钻孔各项准备工作进行检查，要求施工场地平整、坚实。 为保持钻机的垂直度，可通过控制器可使钻杆前俯100°，后仰60°，左右摆 80°。在钻进过程中，如钻机倾斜率在0.3°以内，可自行调节垂直度。 钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。 2.3.2、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 2.3.3、旋挖钻机一般采用筒式钻头。采用干式旋挖施工时，在孔内将钻头下降到预定深度后，转钻头并加压，旋起的土挤入钻筒内，泥土挤满钻筒后,反转钻头，钻头底部封闭并提出孔外，然后自动开启钻头底部开关，倒出弃土成孔。旋挖钻进过程中可根据需要向孔内注水，以冷却和润滑钻头。 采用泥浆护壁成孔时，可在钻进过程中或将钻头提出钻孔外后，向孔内注浆，泥浆液面不得低于护筒底部。 2.3.4、钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。应经常对钻孔泥浆及钻机对位进行检测，不符合要求时，应及时改正。应经常注意地层变化，在地层变化处应捞取样渣保存。 2.3.5、钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。因故停机时间较长时，应将套管口保险钩挂牢。 2.4、清孔
国省干线横九线（联六线）华安城关过境（半岭亭至福里段） 公路工程A标段施工技术交底 编号： 工程名称 桥梁工程 接受交底人 桥梁桩基施工队 交底部位 桩基 工序名称 人工挖孔桩 交底提要：人工挖孔桩施工技术交底 交底内容： 一、施工技术交底 （一）施工前的准备工作 1、根据桩基位置，进行场地平整，清除杂物；孔口四周挖排水沟，做好地表排水系统，搭好孔口雨棚。 2、安装起吊设备，布置好出渣道路；合理堆放材料和机具，使其不增加孔壁压力、不影响施工。 3、桩基护壁混凝土与桩身强度等同为C25，且要求采用滚筒式搅拌机集中拌和，拌和材料须经项目部工地试验室验收合格后，严格按照试验室提供的配合比参配。材料堆放场地需进行硬化，并做好材料标志牌和配合比标志牌，水泥存放需垫高、隔潮，并做好防雨措施。 4、人工挖孔桩施工中安全措施非常重要，必须高度重视，应做到以下措施保障：孔内设应急爬梯供人员上下井；施工人员进入孔内必须戴安全帽；使用吊笼、手动绞绳架等应有安全可靠的自动卡紧保险装置；挖出的土石方应及时运离孔口，不得堆放在孔口四周1m范围内，机动车辆的通行不得对井壁造成安全影响；要注意安全用电，井下照明应采用12V以下安全灯。 5、吊机基座必须采用混凝土浇筑或M7.5浆砌片石。 （二）开挖第一节桩孔土方 开挖桩孔应从上到下逐层进行，先挖孔中间部分的土方，但桩基中心点不能破坏，然后扩及
周边，有效地控制开挖桩孔的截面尺寸。每节的高度为1m。 （三）支模浇筑第一节护壁 1、护壁模板之间用卡具、扣件连接固定。要求全桩长进行护壁，护壁采用锯齿形，护壁上口最小厚度15cm，下口最小厚度10cm。为保证施工安全，第一节护壁高出地面30cm以上，孔口防护圈厚30cm。 2、在第一节护壁浇筑完毕之后，由项目部测量组将控制桩位中心线的“十字线”和控制深度的的基准点引到孔口防护圈顶面，施工过程中注意护好“十字线”控制桩，若有损坏或晃动应通知项目部测量人员。 3、孔口周围1m范围采用砼硬化。 4、桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑，人工捣实，混凝土强度同桩身砼强度等同，坍落度控制在100mm，确保孔壁的稳定性。 （四）安装孔口护栏、活动井盖、吊运设施 1、第一节桩孔成孔以后，即着手在桩孔上口架设垂直运输支架。支架要求搭设稳定、牢固。支架搭设好后在外围用钢管搭设防雨棚，上方搁置木枋，满铺三色布形成防水雨棚，确保雨水不进入桩内。 2、支架、吊具、绳索、吊钩的选用 本工程吊运井底土石方支架选用定型三角型钢支架，吊具选用钢制吊桶。 钢索：本工程采用结构6*7钢芯钢丝绳，公称直径不小于6mm。 吊钩：吊钩所用的材料性能不能低于20号钢的机械性能，为确保安全，选用额定承载能力大于5kN吊钩，且带有安全阀。 在安装滑轮组及吊桶时，注意使吊桶与桩孔中心位置重合，作为挖土时直观上控制桩位中心和护壁支模的中心线。 应在吊桶内侧距吊桶上口5cm处用红油漆划一道红线（做为每次装渣的最高界限）。 （五）拆第一节护壁模 护壁拆模强度应达到1.2MPa以上。 （六）在护壁上投测标高及桩位十字轴线 每节桩孔护壁做好以后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度。随之进行修整，井深必须以基准点为依据，逐根进行引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。 （七）挖下一节桩孔土方 从第二节开始，利用提升设备运土，桩孔内人员应戴好安全帽，地面人员应拴好安全带。当桩孔开挖深度超过5米时，必须在孔底面以上3米处的护壁凸出边缘上设置半圆形的密眼钢筋做成的安全防护网，并随挖孔深度增加适当向下设置，在吊桶上下时，作业人员必须站在防护网下面，停止挖土，注意安全。 （八）清理桩孔、校对桩中心、直径、垂直度 桩孔挖至规定的深度后，用支杆检查桩孔的直径及井壁圆弧度，上下应垂直平顺，修整孔壁，校对桩中心位置。 （九）支模浇筑第二节护壁混凝土 支第二节模板前，应剔打出上节护壁予埋钢筋与下节护壁钢筋绑扎搭接，支好护壁模板后应将护壁砼一次浇筑及上节护壁砼下口。混凝土用串筒输送或用垂直运输装置吊到浇筑点，人工浇筑，人工插捣密实。 （十）拆护壁模板 护壁模板采用拆上节支下节依次周转使用。护壁拆模强度应达到1.2MPa以上。 （十一）爆破注意事项
人工挖孔桩混凝土浇筑再次技术交底 工程名称南城花园项目二期浇筑部位18#楼桩基混凝土 交底地点交底时间 一、桩浇筑准备及注意事项 1、砼浇筑前应将孔内井底沉渣再一次清理干净且抽干井底的积水。 2、振动棒、震动器准备充足要满足施工。 3、砼浇筑时看筋工及砼浇筑指挥班长必须在现场。 二、桩浇筑人员配备 采用一个泵机配备两名泵手、两名混凝土工，四名杂工配合泵管移位进行浇筑。 三、下桩芯混凝土 1）、浇灌桩芯砼前应再次清理孔底虚土，排除积水，经验收签证后，方可开始浇灌桩芯砼。由于本工程桩孔布置较密，为减小相邻桩孔砼浇筑压力差，桩孔浇筑1m后必须对相邻桩孔进行砼换浇，使浇筑桩孔相邻范围桩芯混凝土高差不超过1m；浇筑顺序：以第一浇筑桩为圆边，以小圆弧形状进行浇筑，尽量减小相邻桩之间由于混凝土高差引起的压力差。 浇筑顺序示意图 2）、桩芯混凝土强度等级为C30，施工现场应做坍落度试验，坍落度控
制在180mm左右。 3）、商品砼配制作材料及钢筋等均应由质检部门检验合格方可使用。 4）、浇灌砼:用塔吊配合混凝土泵进行，将软导管伸入井内，混凝土自由跌落高度距孔底不超过2m，每层灌注高度不得超过0.5m，分层捣实直至桩顶，上下层砼必须搭接到位。振捣方法：由井下的操作工人每50cm振捣一遍，根据桩的截面大小，每遍为4-8次（大直径椭圆桩要相应增加振捣次数），严格按照工长要求标高进行桩身砼浇筑，并将桩身顶部表面浮浆及时去除，在砼初凝前抹压平整，避免出现塑性收缩裂纹或环向干缩裂缝，以保证有良好的连接。 5）、当水泥浮浆达100mm以上时应抽掉或淘扦后继续浇灌。 6）、桩芯砼浇灌过程中桩芯砼必须一次性浇灌完成，浇筑完成后应及时将桩顶浮浆予以舀除。 7）、桩身砼浇灌应严格按照工长给定的控制标高进行施工，工长要把砼浇筑标高交代到每个混凝土浇筑施工工作人员。 8）、每根桩芯做一组试件，同时每一工作台班至少留置1到2组试件备用，留置试件必须有可追溯性的书面台帐。 9）、剔凿桩头：为确保桩顶混凝土强度，桩混凝土终凝具有一定强度后，将桩顶浮浆层剔凿至少50mm，至设计桩顶标高，进行无损检测。桩头凿毛并清理干净。 10)、桩混凝土浇筑成型后，必须立即根据轴线位置校正钢筋笼的位置，钢筋笼不得偏位，以免导致桩的偏位。 11）、混凝土浇筑后，质检员及工长必须再次检查桩混凝土浇筑标高，不得低于设计标高50㎜，但也不得高于设计标高100㎜. 四、安全管理 1）、进入施工现场必须戴好安全帽，禁止穿拖鞋进入施工现场； 2）、桩芯砼振捣时、钢筋工下井对钢筋笼进行调校、加固时，工人必须按照要求正确佩带安全带，使用振动棒时应穿戴防护用品，用装有漏电保护器的开关箱，开关箱应架空放置。 3）、桩芯砼振捣时必须是一人孔内作业，一人孔外照应。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 人工挖孔桩施工安全技术交底 (标准版)
人工挖孔桩施工安全技术交底(标准版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 交底内容： 1.从事挖孔桩作业的工人以健壮男性青年为宜，井下、高空、用电、吊装及简单机械操作等安全作业。 2.在施工图会审和桩孔挖掘前，都应认真研究钻探资料，分析地质情况，对可能出现流砂、管涌、涌水以及有害气体等情况应予重视，并应制定有针对性的安全防护措施，如对安全施工存在疑虑，应在事前向有关单位提出。 3.桩孔开挖后现场人员应注意观察地面和建（构）筑物的变化。 4.挖出的土石方应及时运走，孔口四周2米范围内不很堆放挖孔杂物。机动车辆通行时，应做出预防措施或暂停孔内作业以防挤压塌孔。 5.每天开工前，应将桩孔内的积水抽干，并用鼓风机或大风扇向孔内送风5分钟以上，使孔内混浊空气排出，才准许下人。 6.为防止地面人员和物体坠落桩孔内，孔口四周必须设置安全护
栏或围安全隔离网。 7.作业人员必须戴安全帽、穿绝缘胶鞋； 8.严禁酒后作业，不准在孔内吸烟，不准在孔底使用明火； 9.作业人员每工作4小时应轮换一次； 10.认真留意孔内一切动态，如发现流砂、涌水、护壁变形等不良预兆以及有异味气体时，应停止作业并迅速撤离，同时报告现场技术员； 11.在中途抽水之后，必须先将地面上的专用电源切断，作业人员方可下桩孔作业。 12.孔口配合人员应集中精力，密切监视孔内的情况，并积极配合孔内作业人员进行工作，不得擅离岗位。 13.在孔内上下递送工具物品时，严禁用抛掷的方法，严防孔口的物件落入桩孔内。 XX设计有限公司 Your Name Design Co., Ltd.
一、工程概况 郑州黄河公铁两用桥北岸公路接线，起点桩号K0＋018.839，终点桩号K6+800，全长6.78公里。 公铁两用桥公路接线TJNO.1合同段桥梁基础设计为钻孔摩擦桩，其中K6+699.500桩基为D=1.5m的钻孔桩，C25的水下砼；桥墩24根, 桩长37m；桥台桩12根，桩长35m；桥墩为圆柱墩，墩柱直径为D=1.2m；桥台为桩柱式桥台。K3+836.000桩基为D=1.2m的钻孔桩，C25的水下砼；桥墩12根, 桩长36m；桥台桩12根，桩长32m；桥墩为圆柱墩，墩柱直径为D=1.0m；桥台为桩柱式桥台。K3+263.500小桥桥台桩基为D=1.2m的钻孔桩，C25的水下砼；共12根桩长32m；桥墩为圆柱墩，墩柱直径为D=1.0m。K1+159.500小桥桥台桩基为D=1.2m的钻孔桩，C25的水下砼；共12根桩长33m；桥墩为圆柱墩，墩柱直径为D=1.0m。桩基拟采用GPS-15型和GPS-20型循环钻机钻进成孔。 二、使用范围及图纸 1、郑州黄河公铁两用桥公路分建段土建工程施工《招标文件》 招标编号（WXZ-070728s）2007年8月 2、郑州黄河公铁两用桥《施工图第六册公路接线第四分册北岸公 路接线－NO1合同段（K0+018.839～K6+800）（总体图） 3、《公路工程技术标准》（JTG B01－2003）（JTJ001－97） 4、《公路桥涵施工技术规范》（JTJ041－2000） 5、《公路工程质量检验评定标准》（JTG F80/1－2004）
三、地质情况简要说明 据钻孔揭示，该区地层以第四系河流相粉、细、中砂为主，其间多夹粉土、粉质粘土薄层或透镜体。自上而下可分为6大层：第①大层主要为人工填土和种植土；第②大层为全新统冲积上层（Q4al）,岩性主要由软塑的粉质粘土、粉土、粉细砂组成;第③大层为全新统冲积下层（Q4al），岩性主要由中密状细砂组成，夹粉质粘土、粉土、中砂透镜体;第④、⑤、⑥大层为更新统冲积层（Q3al），第④大层岩性主要由密实状中砂、细砂组成，夹密实状粉土透镜体；第⑤大层岩性主要为硬塑状粉质粘土，夹细砂、粉土透镜体，在里程DK650+900以北段缺失。第⑥大层岩性主要为密实状细砂，夹密实状粉土、中砂、硬塑状粉质粘土透镜体。 四、对钻机性能的要求 根据合同要求，我标段内钻机使用GPS-15型循环钻机，同时每台钻机进厂调试。钻机调试合格后，由工区主管技术员验收，工区主管技术员有权对不合格的钻机进行清退。在成孔后清孔阶段需采用泥浆净化装置，对孔内泥浆进行进行净化。导管水密试验需向我项目部技术人员报验。
钢筋分部分项施工技术交底记录 工程名称：中电投远达环保工程有限公司烟气脱硫综合大厦工程 施工单位：重庆市万州建筑工程总公司 分部分项名称：钢筋制安施工班组：钢筋班组交底部位：人工挖孔桩钢筋笼交底日期：2008.5.22 一、质量标准及执行规范规程：《建筑工程施工质量验收统一标准》GB50300-2001、《砼结构工程施工质量验收规范》GB50204-2002、《钢筋焊接及验收规程》JGJ18-96、《建筑桩基技术规范》JGJ94-94、《砼结构施工平面整体表示方法制图规则和构造详图》03G101、中电投远达环保工程有限公司烟气脱硫综合大厦工程施工图结施02、《钢筋加工机械技术规程》。 二、安全操作事项： 1、启动机械前应检查机具的完好，防护设施是否坚固可靠，刀架螺栓紧固，钢筋切断机还要确认切刀无裂纹。空载运行正常，方可使用。 2、切断机切料时，转速必须正常后才能切料，应使用切刀的中下部位，紧握钢筋对准刃口迅速投入，操作人员必须站在固定刀片一侧用力压住钢筋，防止钢筋末端弹出伤人。切断短料，手和切刀应保持15㎝以上距离。手握端小于40㎝时，应采用夹具将短头夹牢再切。 3、严禁运转中用手直接清除切刀附近的断头和杂物。 4、严禁用两手分在刀片两边握住钢筋俯身送料和身体正对刀片切料。 5、不准在钢筋摆动周围和切刀周围、弯曲作业半径内和机身不设固定销的一侧站人或停留非操作人员。
6、弯曲机在作业中严禁更换轴芯、销子、变角度和调速，清扫或加油。 7、在弯曲未经冷拉或带有锈皮的钢筋时应戴防护镜。 8、弯曲机在转盘换向时，应待停稳后进行。 9、在弯曲较长钢筋时应派专人帮扶，并听从操作人员指挥，不准任意推拉。 10、焊接操作及配合人员的必须正确穿戴劳动防护用品。 11、施焊时应离易燃易爆物品的距离不小于10m。 12、焊机应有防雨、防潮、防晒等棚。 13、焊钳手柄与导线必须绝缘良好且连接牢靠，不准胳膊持电焊钳，不准使用受损或断股导线，导线长度不大于30 m、使用前检查初次级线的接线是否正确，接通电源后，严禁接触初线线路带电部分。多台焊机施焊，严禁串联连接，移动焊机应切断电源，严禁拖拉电缆移动焊机。 14、拿较长钢筋时,严禁硬拖硬拉，两人抬拿钢筋时要互相照应。 15、钢筋笼吊装时，下方严禁站人，对准孔位须多人合力，慢慢下放，就位固定后方可脱钩。 三、操作要点及技术措施： 1、认真熟悉施工图纸，结合已进场钢筋长度，综合配料，并认真填写钢筋配料表。 2、进场钢筋、焊条、焊剂必须检查验收“三证”且三证必须合一（如钢牌号、炉批号和出厂质量证明与钢材上的标志必须相吻合）。按施工平面布置图指定位置，按品种、规格码放整齐，用砖或石墩垫起，离地20㎝，并做好标识。及时送检复试，复试合格后，方能使
钻孔灌注桩的安全技术交底 建设单位：中铁十三局宁波项目部 工程名称：宁波绕城高速公路二标 分部分项工程名称：钻孔灌注桩施工 交底时间：2005年3月5日
一、安全用电 （1）电工必须持证上岗（特种作业操作证）无证不得上岗作业。 （2）遵守项目经理部的规定，上岗前要进行安全培训和教育，明确作业环境和安全环境要求。 （3）电工作业时必须穿戴劳动防护用品，检修作业时严格遵守操作制度。 （4）施工现场采用TN-S三项五线制供电要求，所用电器必须保护接零。 （5）电工作业时必须安装合格的电器产品。 （6）严禁用电设备带病运转，电工每日巡视检查，发现问题及时解决和处理。 （7）废弃的电气线路（含开关及设备）应及时拆除。 （8）为保证用电安全，电工必须做到每日巡查现场并记录。 （9）每月对现场的漏电保护器做一次测试并且作好测试记录。 （10）不经项目经理部允许任何人不许私自外接电源。 （11）电工上岗前必须接受项目经理部的安全技术交底，明确作业要求。 二、钢筋焊接安全 （1）电焊工必须经过专门的安全技术培训，了解设备工具的构造和性能，经考试合格持证后，方准从事焊接工作。 （2）工作前电焊工和扶焊人员必须穿好戴好劳动防护用品，否则禁止操作。 （3）电焊机外壳，必须接地（零）良好，其电源的装、拆应由电工进行，一次线不得超过2米。 （4）电焊机要设单独的开关，开关应设置在防雨的闸箱内，电焊工接合闸时，头部不准面对开关，应戴绝缘手套侧身操作。 （5）电焊机和线路发生故障时必须通知电工修理，电焊工本人不得随意带电拆动。 （6）电焊机应放在通风、干燥、平稳的地方，露天作业时，应搭设防雨棚以防电焊机雨淋受潮漏电。 （7）焊钳和把线必须绝缘良好，连接牢固。 （8）严禁在处于压力状态的容器或管道上施焊，必须通过蒸洗或用磷酸溶
人工挖孔灌注桩施工技术交底 名称:宜宾城市过境高速公路工程部位名称:桥梁基础及下部构造工程工序名称: 人工挖孔桩交底单位: 宜宾城市过境高速公路工 程西四项目部 交底日期:2016年8月4日交底人：曾崇彬 接收单位: 工程部接收人：何肖全 交底内容： 1施工准备 1.1技术准备 （1）人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高的基础。挖孔桩受力性能可靠，结构传力明确，沉降量小；成孔后可直观检查孔内直径、垂直度及持力层的土质情况，保证桩的质量。工程造价相对低廉；不需要大型机械设备，施工操作工艺简单，因此被广泛应用于大直径灌注桩施工。结合本项目实际情况，选用人工挖孔灌注桩施工工艺。 （2）组建以项目经理、项目技术负责人为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等分支部门。 （3）审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。 （4）施工之前作好开工报告，作好桩基分部施工方案，作好分项工程技术交底。
（5）建立完善的信息、资料档案制度。 （6）编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。 （7）按资源计划安排机械设备，周转工具进场，并完备相应手续。 （8）建立完善的质量保证体系。 （9）会同勘察设计、建设单位、监理单位等部门复核定点坐标、及验基。（10）做好对班组人员的技术，安全交底工作。开工前,必须强调劳动纪律，向工人班组进行技术交底，学习图纸及有关施工规范,掌握施工顺序，保证工作质量和安全生产的技术措施落实到人。 1.2现场准备 （1）平整场地，清除坡面危石、浮土，坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。 （2）全站仪测量出各桩基中心精确位置（由测量员完成），埋设中心桩，以中心桩为圆心，孔位应比孔径大10～20cm，护壁可根据地质情况采用素砼护壁或钢筋混凝土护壁，护壁砼桩基直径为内径，加上护壁厚度进行桩基开挖。采用与桩基同标号的混凝土浇筑桩顶护体及顶节护壁混凝土。在浇注好第一节护壁后，将十字护桩中线固定在砼护壁上，方便经常检查较核。 （3）井口四周围栏防护，并悬挂明显标志，井口护壁砼高出地面不小于30cm，防止土、石滚入孔内伤人；锁口四周1m范围内地面采用厚度不小于10cm的C20混凝土硬化；挖孔暂停或人不在井下作业时，孔口要加盖；孔口四周挖好排水沟，及时排除地表水，搭好孔口遮挡雨棚，安装提升设备，修好出渣道路。 （4）井内作业必须戴安全帽、孔内搭设软梯和掩体；掩体用2cm厚钢板作顶盖，以防落石伤到井内作业人员。出土渣用的吊桶、吊钩、钢丝绳、卷扬机等，经常检查更换。
新建赣州至深圳客运专线（江西段） 施工技术交底纪要 （三级） GSJXZQ－3 标段 工程项目：老虎头大桥 编号：__________ 记录者：（签字） 交底者：（签字） 技术负责：（签字） 技术部门：（盖章） 日期： 单位：中铁十六局集团赣深客专3标一分部
交底记录 交底记录 技术交底内容： 关于桩基施工顺序、方法、工艺、技术要求、施工注意事项、安全要求、环保要求。 一、工程概况 老虎头大桥，全长305.72m。2个桥台8个墩共计82根桩基。桩径1m。桩长见老虎头大桥“施工工点设计图”，钢筋笼钢筋布置见“赣深施（桥）参-01”。 二、施工顺序吗 测放桩位埋设护筒钻孔清孔下放钢筋笼下放导管二次清孔灌注砼拔出导管拔出护筒 三、施工方法及工艺 1、测量放桩 在恢复定线的基础上，根据经监理工程师及业主审批过的导线点、水准点成果，用全站仪进行基桩桩位精确放样，并在基桩中心位置钉以木桩（木桩中心钉以小铁钉），作为标
记。木桩标记要妥善保管，如发现破坏、移位或丢失，必须重新放样。 2、护筒埋设 护筒采用8-10mm厚钢板制成，内径比设计桩径大20～40cm，长度根据水文地质情况满足埋深至少2m，顶部高出地面50cm以上。护筒采用人工挖坑埋设法，其底部及四周用土回填并分层夯实(每层厚度不大于30cm)。护筒中心竖直线与桩中线重合，平面误差不得超过5cm，竖直倾斜率不大于1%。如处于不良地质段，无法进行正常钻孔桩施工时，将采用全钢护筒进行施工，以保证成桩质量。 3、泥浆池设置、开挖与防护 泥浆池的开挖由人工配合挖掘机施工。其中设沉淀池2个、净浆池一个，泥浆池中间隔墙用砂袋垒砌，根据标准化工装要求防护采用定型网片防护，安全防护到位，又可重复利用。具体尺寸单片长1.5m，高1.2m。外喷黄色漆。 4、钻机就位 钻机就位前，修筑搭设坚固结实的工作平台，保证钻机就位后底座和顶端平稳，在钻进中不发生位移和倾斜。 钻机就位后，严格检查钻机水平、对中，保证钻头中心与基桩中心重合。并经监理工程师验收合格，然后才能开钻。 5、成孔检验 钻孔要一次完成，遇有事故要立即处理。钻孔达到设计高程并清孔后，须用经监理工程师批准的仪器和方法，对孔位、孔深、孔径、孔形、竖直度（斜度）和孔底沉渣厚度等进行检查，对于嵌岩桩，还要检查嵌岩深度和孔底岩石是否符合设计要求。无论发生什么情况，嵌岩桩保证满足设计要求的嵌岩深度，桩底岩层满足设计的强度。 钻孔成孔进行清孔前，用检孔器对钻孔直径进行检查。检查是否畅通，如发生不畅通，
人工挖孔灌注桩施工技术交底 适用于工业与民用建筑工程人工挖孔桩的施工。一、施工准备1、技术准备（1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件。首先要对挖孔作业的整体可行性作出正确的判断，然后对穿越砂层、淤泥层的挖孔作业可能出现的诸如流砂、涌水、涌泥等现象以及抽水可能引起的环境影响作一次经验性分析，并针对性的制定有效的技术和安全防范措施。（2）调查四周环境。对场地四周的建（构）筑物，尤其是危房，天然地基上的楼房以及地下管线进行详细调查，做好原始记录并制定专项方案进行加固或预防。（3）会同有关单位进行设计图纸会审。（4）编制施工方案。着重对工程施工过程中的难点、重点进行分析、阐述。合理布置开挖顺序。（5）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。2、材料要求（1）作好钢筋、水泥、砂、石备料计划，并按计划进场。（2）所需原材料应具备出场合格证，并应复验合格。合格证应加盖厂家质量检测部门印章，转抄（复印）件应说明原件存放处、原件编号、转抄人应加盖转抄单位印章（以红印为准，复印件无效）；合格证的备注栏由施工单位填写单位工程名称及使用部位。（3）自拌混凝土：护壁混凝土采）
水泥采用普通硅酸盐水泥或矿渣硅酸盐1用自拌混凝土。．水泥，其强度等级不低于32.5。有合格证及复检合格报告。2）砂采用中粗砂，有进场检验报告。3）石采用碎石或卵石，粗骨料的级配要适宜。有进场检验报告。4）水采用自来水。5）有配合比报告，并严格按照配合比进行材料配置。（4）商品混凝土桩身混凝土采用商品混凝土，应向供应商提出所需混凝土的强度、坍落度、和易性、供货到现场的时间和数量等要求。并出具配合比、各种拌和料、外加剂性能试验报告。水下浇筑混凝土的坍落度宜为160～220，正常浇注时的坍落度宜为70～100 。3、机具设备提升机组（卷扬机0.5t）、空气压缩机、风镐、钢筋切割机、钢筋调直机、电焊机、混凝土搅拌机、挖掘机、鼓风机、潜水泵、钢模板、插入式振捣器、有害气体检测仪、铁斗式手推车、活动爬梯、安全防护盖板、低压防水照明灯（12V）、水准仪、经纬仪。4、作业条件（1）平整施工场地，修建临时施工道路，接通水源、接通电源及架设电线电缆。（2）合理进行施工平面布置。修筑施工及生活（如需要）临时设施，布置施工机具、材料堆场及钢筋加工场等。二、施工工艺流程及操作要点1、施工工艺流程测量放线定桩位及高程→开挖第一节桩孔土方→ 制作安装护壁钢筋→支护孔壁模板→浇注护壁混凝土→拆 除模板，按挖土、制安钢筋、支模、浇注护壁混凝土程序继续逐节下挖至设计要求深度→孔底处理（必要时封底）→终
人工挖孔桩安全技术交底(最 新版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0593
人工挖孔桩安全技术交底(最新版) 一、一般规定 1、挖孔过程中，随时观察护壁有无裂缝、变形，及时上报，采取加固措施，以避免塌方（严禁私自处理）。 2.井台面上操作人员必须时刻保持警惕，尤其在孔内作业时绝不得擅自离开岗位，要认真观察孔内一切动态，保持与孔内人员不断联系，发现问题及时处理。 3.孔口护壁必须高于原地面20~30cm，无人施工时井口必须加盖板，以防杂物或人员掉入孔内，盖板用50mm的木板做成门板盖在洞口上。 4.孔口周围设栏杆，栏杆高度不低于1.1m，夜间施工应悬挂警灯。 5.任何情况下，提升设备不得超载运行，供人员上下用的吊笼，
应专门制订实施措施，要标明额定人数并严格遵守，并经常检查、维修和保养。 6.使用台架、把杆时，卷扬滚筒上绳不得扭结有断丝现象，滚筒上的绳全部放出后剩余不得少于4圈。 7.从井口到井底设置一条直径25mm的软棕绳，随深度加大，供孔内作业人员应急出孔使用。 8.井口应设置半圆形钢板护盖，当取土吊桶上下运行时，孔内作业人员在护盖下面作业。 9.孔口四周不准堆土渣，砼护圈顶上不许放置操作工具，严防坠落伤人。 10.供井内作业用的风镐管、通风管、抽水管、电源线等必须妥加整理临时固定，并应沿井壁边敷设，防止脱落防人。 11.装渣筒上下时，必须对准孔中心，挂钩牢固，筒的插销要到位。筒与挂钩处要加铁丝绑扎牢固，以免碰撞时脱钩。 12.井较大时提升架应安装在宽>30cm，厚>8cm的优质木板上，木板平急，两端用钢筋砼锚入地下。提升架与木反间用钯钉、精铁
人工挖孔桩施工安全技术交底 1.安全组织措施 1.1.成立专门的人工挖孔桩施工指挥组，由项目部工程负责人与挖孔作业技术人员共同负责指挥施工，管理生产与安全技术工作。 1.2按施工方案中制定的安全技术措施，以及有关的安全技术规范、规程的要求，开工前由施工指挥组向全体作业人员进行安全技术交底。现场派专职安全员负责现场的安全检查与监督工作。 1.3抓好安全教育，坚持先培训后上岗。牢固树立“安全第一，预防为主”的指导思想。 1.4挖孔桩现场负责人必须熟练掌握人工挖孔的施工方法、法规、操作规程、安全生产技术知识，并能指导和监督工人进行安全施工作业。 1.5合理配备机械设备。每一孔须配置升降设备一套。 2.安全管理措施 2.1参加挖孔桩施工作业人员必须是健康检查及安全培训合格的健壮男性，进入现场必须戴好安全帽，拴好安全带，系好保险钩。每天作业前必须检查机械设备是否正确牢固可靠,发现问题及时报告。 2.2浇注第一节砼护壁，应高出井沿30cm，孔口四周设置不低于80cm高的围护。周边2米内不得堆放杂物。保持作业场所整洁。 2.3井下有人作业时，井上作业人员不得擅自离开自己工作岗位，密切注意井内人员情况。发现异常情况，立即帮助井下作业人员撤离井底,并报告项目负责人。作业人员上下井，必须用专用吊笼或安全爬梯上下。下班期间井口必须有可靠的覆盖设备。井下作业人员在作业过程中，随时留意井内各种变化情况，发现问题及时回到井上并报告项目负责人。 2.4施工现场的一切电源、电路的安装和拆除必须由持证电工操作，电器必须严格接地、接零和使用漏电保护器，严禁一闸多用。 2.5挖孔作业中，严禁作业人员在施工现场打闹玩笑；夜间一般禁止挖孔作业；遇特殊情况需经专职安全员和项目经理同意，专职安全员在现场进行安全监督；挖孔过程中，禁止孔内放炮。 2.6高温季节必须做好防暑降温工作。施工现场排水排污方案和临时用电组织设计，需经项目部总工和安全部门审查，报施工单位和监理单位批准认可后组织施工。
钻灌注桩施工技术交底 工程名称： 分部工程名称：（地基与基础）钻灌注桩 一、施工准备 1、熟悉图纸，收集地形、地质、水文资料，核对现场施工情况。 2、进行场地踏勘，对既有架空电线、地下电缆、给排水管道等设施，如果妨碍施工或对安全操作有影响，应采取清楚、改移、保护等措施妥善处理。 3、按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位，加设护桩。 4、平整场地，清除杂物，更换软土，夯填密实。钻机不宜直接置于不坚实的填土上，以免产生不均匀沉陷。根据施工组织设计，合理安排泥浆池、沉淀池的位置。 5、测设桩位测量地面及护筒高程，确定钻深度。 6、架设电力线路。配备合适的变压器或柴油机。 7、组织材料、设备进场。 二、施工流程图
三、施工工艺 1、埋设护筒 护筒的埋设深度应根据设计要求或桩径及水文地质情况确定，一般情况埋置深度宜为2-4m，壁厚4mm，护筒径比桩直径大20-40cm，护筒高度高出地面30cm。采用挖坑埋设法，护筒底部和四所填粘质土必须分层夯实，护筒顶高出地面30cm，埋设时位置要准确，护筒要竖直。护筒中心竖直线应与桩中心线重合，平面允误差50mm，竖直线倾斜不大于1%，护筒顶部焊加强筋和吊耳，开出水口，钻进过程中要经常检查是否发生偏移和下沉，并及时纠正。 2、配制泥浆 为保证易液化坍塌砂质层的成质量和最终能将底清理干净，对泥浆的比重与粘度制定格的指标，泥浆配和比为水：膨胀土：粘土＝1000：100：60。配制的泥浆比重为1.06-1.10；粘度18-22Pa．s；含砂率0.3%-0.5%；PH值8-10，胶体率95%-98%；静切力1.1-1.3；失水率13-15ml。泥浆的好坏是成质量的重要保证之一，配置了高质量的泥浆，在长期停钻的情况下，沉积物很少。此外，优质的泥浆可使壁形成一层粘性好、密度大渗透性差的泥皮，这层泥皮可防止泥浆外渗，大大减缓水头降低的速度，这也是使壁稳定的有效措施。 3、冲击钻钻注意事项
长螺旋钻孔灌注桩施工技术交底 一、本工程长螺旋钻孔灌注桩的设计概况 本工程工程桩共计×××根（具体详试桩平面布置图，桩端持力层进行第4 层粉质粘土层，深度均不小于1m。钻孔灌注桩径500mm，桩身混凝土强度等级C35，箍筋采用筋:HRB400 8，钢筋笼主筋采用HRB400(ΙΙΙ)级，桩长15m，桩纵筋保护层厚度50mm。角撑围具体设计图如下： 二、施工工艺及质量控制要点 1、定位测量放线：桩位测量放线采用我方提供坐标点全站仪全程测放，必须每个桩位进行施放；桩位允许偏差70mm。整个测量放线过程均需复测、误差必须控制在允许围，方可进入下道工序。 2、钻机就位：钻机必须铺垫平稳，确保机身平整，钻杆垂直稳定牢固，钻头对准桩位。钻尖与桩点偏移不得大于20mm。开钻前必须检楔形出料活门是否闭合，严禁开口钻进。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查，垂直度偏差控制在0.5%以,满足要求后，方可开钻。
3、钻孔：钻头刚接触地面时，先先关闭钻头封口,下钻速度要慢。钻进过程中，不宜反转或提升钻杆。、当需要穿越老黏土、厚层砂土、碎石土以及塑性指数大于 25 的黏土时，应进行试钻。正常钻进速度控制在1～1.50m/min ，钻进过程中，如遇到卡钻、钻机摇晃、偏移，应停钻查明原因，采取纠正措施后方可继续钻进。 按上述成孔方法成孔施钻，用钻杆上的孔深标志控制钻孔深度，钻进至设计要求的深度及土层，经现场监理验收合格后方可进行灌注混凝土施工。 4、终孔，压灌混凝土 钻到设计标高或持力层后，经验收合格并作好记录后,先将钻杆提升0.3～0.5m开始泵送砼，后边提升边灌注砼，提杆的速度要和泵送的速度相适应，一般为1～1.5m/min，具体视泵送机工作效率现场调整直到成桩，确保钻杆不被拔空和中心管至少有 0.1m3的混凝土，根据设计及规要求，混凝土的坍落度一般宜为120-180mm，桩顶超灌至设计桩顶以上500mm，直至混凝土顶面不再下降为止，混凝土的充盈系数宜为 1.0～1.2。 灌时必须连续进行，泵斗要有一定的混凝土容量，混凝土容量要高出进料口40cm以上。 5、钢筋笼的制作、起吊下插至设计标高 (1)、钢筋笼制作 1)、钢筋笼制作前先根据设计图纸进行号料、放样、制作下料单，加工房按下料单分别制作主筋、加强筋及螺旋箍筋，绑扎工人按图纸设计将主筋的间距在加强筋上标示出位置，然后用电焊将主筋与强箍筋点焊固定；主筋与强箍筋固定好后，由工人从桩尖开始向上连续环绕螺旋箍并绑扎，最后用点焊将螺旋箍筋与主筋之间点牢。桩尖制作时需控制好钢筋的弯折长度，有规律的进行收尺，以保证桩尖效果。 2)、主筋接长采用单（双）面搭接焊接长，焊接长度10d(5d)，并保证主筋同心度；螺旋箍筋采用绑扎搭接接长，搭接长度详设计要求及16G101－1图集要求，但最短不得小于300mm。 检查主筋焊接长度 3）、钢筋笼制作后，应如实填写质量检验表，必须经监理工程师检查和批准后才能使用。
