电阻常用规格型号表
0603电阻:尺寸为1.6mm×0.8mm,厚度为0.6mm,阻值范围为0.1Ω至10MΩ,承受功率为0.1W。
0805电阻:尺寸为2mm×1.25mm,厚度为0.8mm,阻值范围为0.1Ω至10MΩ,承受功率为0.125W。
1206电阻:尺寸为3.2mm×1.6mm,厚度为1.6mm,阻值范围为0.1Ω至10MΩ,承受功率为0.25W。
保险丝电阻器常用型号有:RF10型、RF111-5 保险丝电阻器的符号型、RRD0910 型、RRD0911 型等。
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 贴片元件的封装 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法） 1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS – 05 K 102 JT 2、1％精度的命名：RS – 05 K 1002 FT R －表示电阻 S －表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05 －表示尺寸(英寸)： 02表示0402、 03表示0603、 05表示0805、 06表示1206、 1210表示1210、
电阻封装尺寸和功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸和封装对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规贴片电阻标准封装及额定功率以下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C
0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 5025 3/4 2512 6432 1 中国贴片电阻命名方法： 1、5%精度命名：RS-05K102JT 2、1％精度命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、 1812是1/2W、是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、 1812表示1812、10表示1210、12表示2512。 K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基础单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基础单位是Ω， 1002＝100000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6: (1/2W) 7:2512(1W) 1206 20欧1/4 *4 5欧1w 120 贴片电阻封装和功率关系贴片电阻封装和功率关系以下表： 封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列 0201 0603 1/20W / 25 0402 1005 1/16W / 50 0603 1608 1/16W 1/10W 50 0805 1/10W 1/8W 150 1206 3216 1/8W 1/4W 200 1210 3225 1/4W 1/3W 200 1812 4832 1/2W / 200 5025 1/2W 3/4W 200 2512 6432 1W / 200

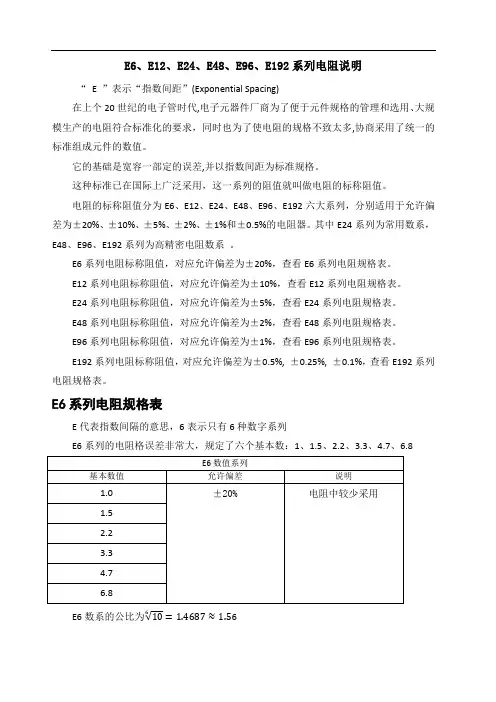

常用电阻的规格 常用电阻的规格！许多刚进行电路设计的人员会在设计电路中将电阻任意取值，这会导致该电阻无法购买到，实际上国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%，在这两种系列之外的电阻为非标电阻，较难采购。下面列出了常用的5％和1％精度电阻的标称值，供大家设计时参考。 5％的碳膜电阻，以欧姆为单位的标称值： 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1％的金属膜电阻，以欧姆为单位的标称值： 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K 13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K
电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2
2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、 1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、 1812表示1812、10表示1210、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω， 1002＝100000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装 1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W) 1206 20欧1/4 *4 5欧1w 120 贴片电阻的封装与功率关系贴片电阻的封装与功率关系如下表： 封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列 0201 0603 1/20W / 25 0402 1005 1/16W / 50 0603 1608 1/16W 1/10W 50 0805 2012 1/10W 1/8W 150 1206 3216 1/8W 1/4W 200

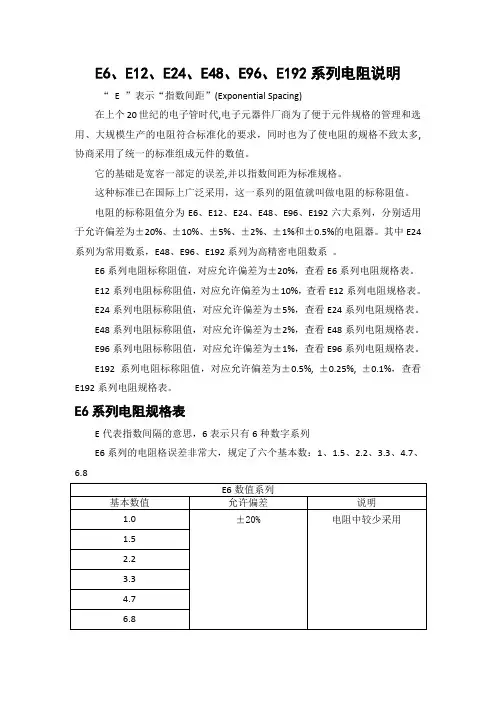

国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%。 精度为5％的碳膜电阻，以欧姆为单位的标称值： 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 精度为1％的金属膜电阻，以欧姆为单位的标称值： 10 33 100 332 1K 3.32K 10.5K 34K 107K 3 57K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K 13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K 13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K 14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K 14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K 15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K 15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K 16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K
本文档为整理搜集网络中关于电阻的一些基本知识，仅供参考学习使用。 本文大致包含以下内容； 1；常用阻值表 2；电阻基础知识 3；电阻基本检测方法 常用阻值表； 此表罗列的5% 1%常用阻值表，规格参数适用于大部分贴片电阻于色环电阻5%精度阻值表单位欧姆（Ω）（E24） 1.0 5.6 33 160 820 3.9K 20K 100K 510K 2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M 1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M 2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M 3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K 390K 2M 10M 4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M 4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M 5.1 30 备注；15M 22M属于高阻，相对价格比其他略贵些 1%精度阻值表单位欧姆（Ω）(E96) 10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K 10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K 11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K 11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K 12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K 13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K
贴片电阻 Fixed Chip Resistors,ChipR 简述 (2) 贴片电阻基本结构 (2) 贴片电阻分类 (4) 贴片电阻规格、封装、尺寸 (4) 贴片电阻额定功率及工作电压 (5) 贴片电阻标识 (6) 常规3位数标注法：XXY (7) 常规4位数标注法：XXY (7) 3位数乘数代码(Multiplier Code)标注法：XXY (7) 贴片电阻生产厂家、规格书 (11) 贴片电阻命名方法 (11) 贴片电阻的参考价格 (12)
简述 我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： •体积小，重量轻 •适合波峰焊和回流焊 •机械强度高，高频特性优越 •常用规格价格比传统的引线电阻还便宜 •生产成本低，配合自动贴片机，适合现代电子产品规模化生产 使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA 为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些常规系列。零售市场多见为一些台湾厂和国产的品牌，如国巨(Yageo)、风华(FH)、三星机电、厚生、丽智、美隆。 贴片电阻基本结构
电阻尺寸对照表 贴片电容和贴片电阻都是一样可以同用。 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5
常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表： 英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。 J －表示精度为5％、F－表示精度为1％。 T －表示编带包装
电阻封装尺寸与功率关系,往常来说 : 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402= 0603= 0805= 1206= 1210= 1812= 2225= 惯例贴片电阻 ( 部分 ) 惯例的贴片电阻的标准封装及额定功率以下表： 英制 (mil)公制(mm)额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16
0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法： 1、 5%精度的命名： RS-05K102JT 2、 1％精度的命名：RS-05K1002FT R－表示电阻 S－表示功率 0402 是 1/16W、0603 是 1/10W、 0805 是 1/8W、 1206 是 1/4W、 1210 是 1/3W、 1812 是1/2W、2010 是 3/4W、 2512 是 1W。 05 －表示尺寸 ( 英寸 ) ：02 表示 0402、03 表示 0603、 05 表示 0805、06 表示 1206、1210 表示 1210、1812 表示 1812、 10 表示 1210、 12 表示 2512。 K －表示温度系数为100PPM, 102－ 5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。 1002 是 1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
电阻尺寸对照表
贴片电容和贴片电阻都是一样可以同用。 贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第
贴片电阻规格、封装、尺寸 (总4页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制(inch)公制 (mm) 长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm) 020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20 一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度； W（Width）：宽度； inch：英寸 b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
插件电阻规格表 1. 引言 插件电阻是电子电路中常见的被动元件之一，用于调节电路中的电阻值。在电子产品的设计和制造中，插件电阻规格表是非常重要的参考文档。本文将介绍插件电阻规格表的内容和使用方法。 2. 插件电阻规格表的结构 插件电阻规格表通常包含以下几个方面的信息： 2.1 电阻值范围 插件电阻的电阻值通常以欧姆（Ω）为单位表示，规格表中会列出电阻值的范围。这个范围可以从几个欧姆到几百万欧姆不等，根据实际需要选择合适的电阻值。 2.2 容差 插件电阻的容差是指实际电阻值与标称电阻值之间的允许误差范围。容差通常以百分比表示，规格表中会列出容差的最大值。较常见的容差包括1%、5%和10%等。 2.3 功率 插件电阻的功率是指电阻器能够承受的最大功率。功率通常以瓦特（W）为单位表示，规格表中会列出功率的数值。常见的功率有1/8W、1/4W和1/2W等。 2.4 封装尺寸 插件电阻的封装尺寸是指电阻器的外形尺寸，包括长度、宽度和高度等。规格表中会列出电阻器的尺寸，以便在设计电路时能够合理安排元件的布局。 2.5 温度系数 插件电阻的温度系数是指电阻值随温度变化的程度。温度系数通常以每摄氏度（ppm/°C）表示，规格表中会列出温度系数的数值。常见的温度系数有 50ppm/°C和100ppm/°C等。 3. 使用插件电阻规格表 使用插件电阻规格表需要注意以下几个方面： 3.1 选择合适的电阻值 根据电路设计的需要，选择合适的电阻值范围。如果需要精确的电阻值，可以选择容差较小的电阻器。
3.2 确定合适的容差 根据电路设计的要求，确定合适的容差范围。容差较小的电阻器价格较高，容差较大的电阻器价格较低。 3.3 考虑功率要求 根据电路中电阻器的功率消耗，选择合适的功率。功率较大的电阻器可以承受较高的功率，但体积较大。 3.4 确认封装尺寸 根据电路中的布局需求，确认插件电阻的封装尺寸。尺寸较小的电阻器可以节省空间，但功率承受能力较低。 3.5 考虑温度系数 根据电路工作环境的温度变化，选择合适的温度系数。温度系数较小的电阻器可以保持较稳定的电阻值。 4. 总结 插件电阻规格表提供了插件电阻的详细信息，包括电阻值范围、容差、功率、封装尺寸和温度系数等。使用规格表时需要根据电路设计需求选择合适的电阻值、容差、功率和封装尺寸，并考虑温度系数的影响。通过合理选择插件电阻，可以确保电路的性能和稳定性。 希望本文对读者理解和使用插件电阻规格表有所帮助，能够更好地应用插件电阻在电子电路设计中。
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint 简述 基本结构 分类 规格、封装、尺寸 额定功率及工作电压 阻值,标准阻值 标识 规格书、生产厂家 命名方法 价格、报价 创建时间：2005-12-30 最后修改时间：2006-10-29 贴片电阻套件 为方便学生、研发人员试验和 产品试制，特推出片式电阻系 列套件。 简述 我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数 (±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： •体积小，重量轻 •适合波峰焊和回流焊 •机械强度高，高频特性优越
1. 电阻器种类: 晶片电阻, 碳素皮膜电阻, 金属膜电阻, 氧化金属膜电阻, 线绕电阻, 功 率型线绕电阻, 水泥电阻, 厚膜排列电阻, 保险丝型金属膜电阻. 晶片电阻种类: 依照其尺寸及额定功率区分为0402, 0603, 0805, 1206等. (需注意其尺寸为英制, 如0402即长乘宽为0.04in*0.02in) 其本体上有3位数码为电阻值代号如472为4.7K Ohm, 2R7 为2.7 Ohm. 其他规格如附表. 碳素皮膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W, 3W等. 其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7K Ohm 5 %, 红紫金红为2.7 Ohm 2 %. 其他规格如附表. 金属膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W 等. 其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7K Ohm 5 %, 红紫黑银红为2.7 Ohm 2 %. 其他规格如附表. 氧化金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表. 保险丝型金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W等. 其本体标示同碳素皮膜电阻. 其他规格如附表. 线绕电阻种类: 依照其尺寸及额定功率区分为1/2W, 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表. 水泥电阻种类: 依照其尺寸及额定功率区分为2W, 3W, 5W, 7W, 10W, 15W, 20W等. 其本体直接标示阻值, 功率值及误差值代号如4K7 J 2W为4.7 K ohm 5 % 2W . 其他规格如附表. 功率型线绕电阻种类: 依照其尺寸及额定功率区分为5W 至50W等. 其本体直接标示阻值, 功率值及误差值代号如水泥电阻. 其他规格如附表. 厚膜排列电阻种类: 依照其排列电阻型式, 数量, 及额定功率区分. 其本体直接标示阻值, 功率值及误差值代号. 其他规格如附表. 2. 电阻器主要电气规格 电阻器色码代号: 黑=0, 棕=1或1%, 红=2或2%, 橙=3, 黄=4, 绿=5, 蓝=6, 紫 =7, 灰=8, 白=9, 金=-1或5%, 银=-2 或10% 电阻器英文代号: 电阻值R为0.1, K为1000, M为1000,000. 误差值E为+/-0.5%, F 为+/-1%, G为+/-2%, J为+/-5%, K为+/-10%, M为+/-20%. 如上所述, 电阻器之电阻值及误差值规格, 一般均视电阻器类别, 以英文代号或色码代号, 直接标示於本体上. 电阻器之误差值受限於本身温度系数之变化, 例如100ppm在+/-25℃变化下, 即产生0.5%之误差值. 电阻器之过负载试验标准规格为加额定电压2.5 倍5秒后, 阻值变化在1% 范围内. 电阻器之最高额定工作电压, 与其种类及额定功率有关, 需特别注意. 一般工程人员仅考
