柜体组装工艺守则
1 主题内容和运用范围
本标准规定了低压成套配电装置的柜体装配工艺。
本标准适用于本厂装配车间低压成套配电装置的柜体装配如GCK、GGD等。
2 引用标准
2.1 GB7251-1997低压成套开关设备
2.2 JB/T9661-1999低压抽出式成套开关设备。
3 工具设备、材料：
平板、搬头、榔头、电钻等。
4 装配工艺
4.1 装配前熟悉产品图纸。
4.2 按图纸核对零部件及材料,检查其型号规格、数量、质量是否符号图纸要求。
4.3 按图纸进行组装。

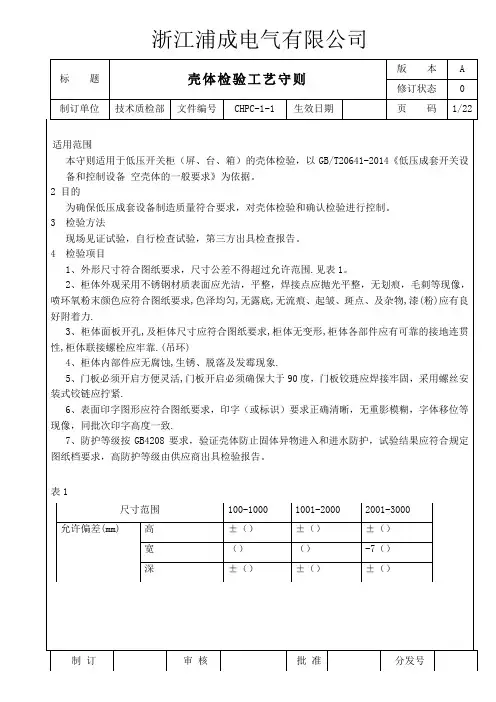

5 工艺要求
5.1 柜体几何尺寸按图纸进行核对应符合图纸要求，其外尺寸偏差应符合下列要求：
（2）宽和深测量部位上中下三处，高测四角。
（四）门锁上后门四角与骨架之间的间隙最大不超过3 mm。
（五）装上的门应能在90度角度范围内灵活转动和开关、开关5次后锁好，前后轻轻推拉其移动量不
得超过2 mm。
（六）门面板及外露壳体的平面凹凸每米内不得大于3 mm，不允许有明显凹凸现象
5.2 接地
5.2.1 柜体上应有按图要求规定的接地螺母或有接地母线螺母要求有接地标志PE接地螺栓处不应有油漆
5.2.2 组件要求连接牢固，用以连接的螺固件应拧紧无打滑现象，并有防松措施，用壳体作保护导体的产品其结构必须有良好的接地连续性。
5.3 检查
装好后按5.1-5.2各项逐项进行检查。
