第三章压气机
第一节概述
第二节压气机转子
第四节压气机静子
第五节防冰装置、防喘装置等

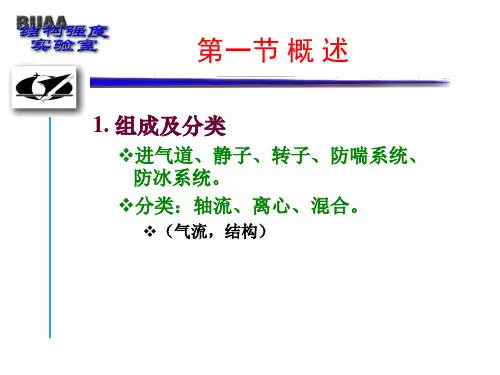

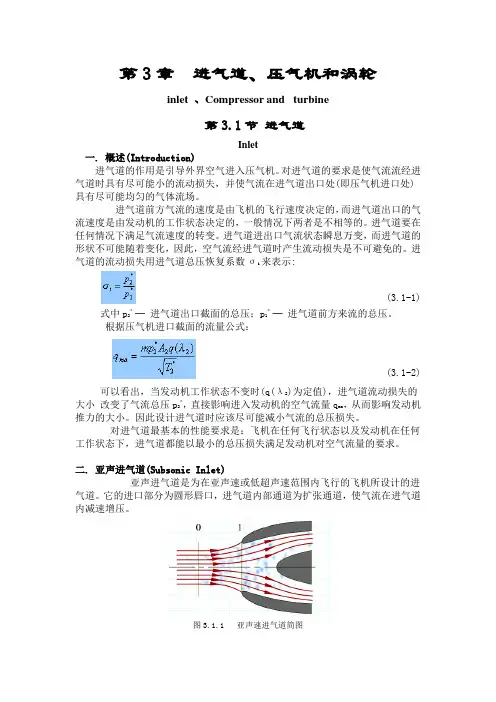

1. 组成及分类
进气道、静子、转子、防喘系统、
防冰系统。
分类：轴流、离心、混合。
（气流，结构）
涡轮螺桨发动机
涡轮轴发动机
2.特点
进口处：
外物易打伤、结冰、腐蚀。
转速高：
叶片根部、轮盘承受负荷极大，平衡要求高。
对空气做功：
要求效率高、叶型设计
叶片高而薄：
易振动、高频疲劳。
3.要求解决的问题
转子有足够的刚性和强度；
抗外物打伤能力和包容能力强；
防喘、减缓振动，避免共振；
效率提高、重量轻、工作稳定可靠、
寿命长、成本低。
4. 气流通道形式
等外径设计
能充分提高叶片切向速度，加大加工量。
以减少压气机级数。
切向速度受到强度的限制。
多在压气机前面几级使用。
F404低压风扇
第一节概述
等内径设计
优点：提高末级叶片效率。
缺点：对气体加功量小，级数多。 等中径设计
介于两者之间，一般均混合采用。
CFM56-5C高压压气机
第二节轴流压气机转子
1. 转子的基本结构
2. 压气机工作叶片结构
3. 压气机轮盘结构
4. 转子平衡技术
1. 转子的基本结构
一、结构分类
鼓式转子
结构简单弯曲刚性好
转速受到限制(低于200米/秒)。
大流量比发动机增压级多采用。
鼓式转子—斯贝MK-202
1. 转子的基本结构
一、结构分类
盘式转子
盘的强度好
弯曲刚性差
盘易产生振动
盘式转子—PW4000
加强盘式转子SPEY 低压压气机转子
混合式转子
恰当半径：
盘的变形等于鼓的变形。盘加强鼓：
盘的变形小于鼓的变形。鼓加强盘：
盘的变形大于鼓的变形。
混合式转子
提高发动机操纵系统可靠性的维修 【摘要】 在现代技术进步与之密切相关的最迫切的问题当中，压气机叶片质量和维护问题占据着主导的地位，起着十分重要的作用。 论文以维护发动机压气机叶片为目的，以发动机压气机转子叶片的组成，安装技术，压气机叶片的故障分析和各种故障的维修方式，以及常用典型发动机压气机叶片的维护作为主要内容，全面的根据发动机压气机叶片的故障特点对发动机压气机叶片的修理进行论述。 关键词：压气机转子叶片喷丸强化维修 Abstract: In the modern technological progress is closely related with the most pressing problem, compressor blade quality and maintenance problems to occupy a dominant position, plays a very important role. On the maintenance of the engine compressor blade for the purpose, with the engine compressor rotor blade is composed of compressor blade, installation technology, fault analysis and fault repair, as well as the typical engine compressor blade maintenance as the main content, comprehensive according to engine compressor blade fault characteristics of engine compressor blade repair are discussed. Key word：Aeroengine control system reliability maintenance
磁钢装配工艺守则 1 试用范围 本守则适用于某公司1.5MW型永磁直驱风力发电机组转子磁钢装配过程。凡本守则中提出的要求，在转子磁钢装配过程中都必须严格保证。 2 质量目标 2.1 磁钢紧贴转子外圆，无缝隙 2.2 磁钢按要求排列整齐 2.3 磁钢无大面积破损（破损处不能超过每块磁钢面积的10%） 2.4 环氧树脂与玻璃纤维布包裹转子严密，无大面积气泡（气泡最大直径不能超过Φ10） 3 工艺装备 转子旋转架，T型导向棒，楔形缓冲板，推力木块，橡胶锤，气动起子，毛刷，刮板，砂纸。 4 所需工艺辅助材料 帆布手套、棉纱、丙酮。 5 所需环境 温度控制在25±3℃，相对湿度不大于65%，环境干净无尘，尤其不能存在铁类杂质。 6 人员水平 工作细心、严谨、动作敏捷、有过操作经验的操作者。
7 所需零部件、原材料 转子，磁钢，磁钢压条，M6×30十字槽沉头螺钉，玻璃纤维布，厌氧胶， F51环氧树脂，830S环氧树脂，环氧树脂固化剂。具体内容见附表。8 工艺过程 8.1 准备 8.1.1 检查磁钢装配所需的产品图样、工艺规程和有关技术资料是否齐全。 8.1.2 看懂产品图样，工艺规程，有疑问及时找技术人员问清。 8.1.3 按工艺规程准备好所有的工艺装备及辅助材料。 8.1.4 按图样检查所需零部件是否都到位齐全。 8.2 磁钢装配过程 8.2.1 按如下要求将转子安装在转子旋转架上 8.2.1.1 转子旋转架水平安放，垫平。 8.2.1.2 将拨盘安装在转子右端（有50mm止口的一端），用螺钉拧紧。 8.2.1.3 将转子（带轴承）吊平放在转子旋转架上，让轴承放在两端的V型架上，安装有拨盘的一端放在转子旋转架的传动侧。 8.2.1.4调整转子左右的位置，让拨盘上链轮的平面与电机上链轮的平面基本平齐。 8.2.1.5 安装链条将电机与拨盘的链轮连接起来。 8.2.2 清洁转子

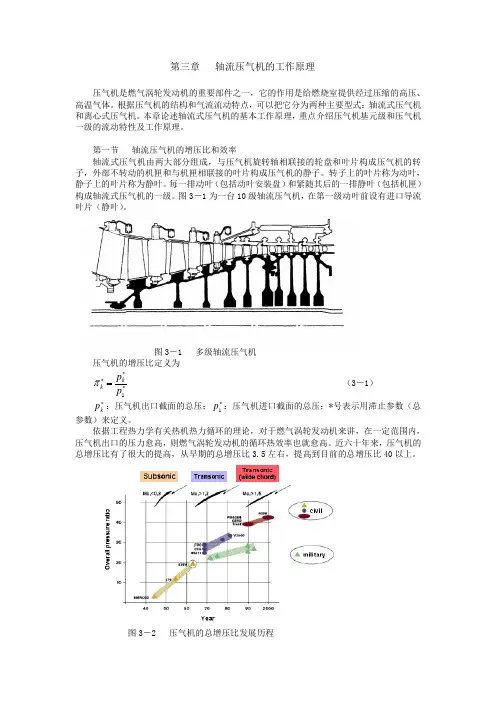

进口、收缩器、导向叶片（导叶）、动叶片、转子、扩压器、出口 增压原理：伯努利方程，气体从进口流入压气机，经收缩器时流速得到初步提高，进口导向叶片使气流改为轴向，同时还起扩压管的作用，使压力有所提高。转子在外力作用下作高速转动，固装在转子上的动叶片推动气流，使气流获得很高的流速。高速气流进入导叶（静叶），气流动能降低而压力升高，相邻导叶叶片间的通道相当于一个扩压管。气体流经每一级连续进行类似的过程，使气体压力逐渐升高 伯努利方程：理想正压流体在有势体积力作用下作定常运动时，运动方程（即欧拉方程）沿流线积分而得到的表达运动流体机械能守恒的方程。因著名的瑞士科学家 D.伯努利于1738年提出而得名。对于重力场中的不可压缩均质流体，方程为: 式中p、ρ、v分别为流体的压强、密度和线性速度；h为铅垂高度；g为重力加速度；c为常量。 上式各项分别表示单位体积流体的压力能p、重力势能ρgh和动能(1/2)*ρv ^2，在沿流线运动过程中，总和保持不变，即总能量守恒。但各流线之间总能量（即上式中的常量值）可能不同。对于气体，可忽略重力，方程简化为p+(1/2)*ρv ^2=常量(p0)，各项分别称为静压、动压和总压。显然，流动中速度增大，压强就减小；速度减小，压强就增大；速度降为零，压强就达到最大(理论上应等于总压)。飞机机翼产生举力，就在于下翼面速度低而压强大，上翼面速度高而压强小，因而合力向上。据此方程，测量流体的总压、静压即可求得速度，成为皮托管测速的原理。在无旋流动中，也可利用无旋条件积分欧拉方程而得到相同的结果但涵义不同，此时公式中的常量在全流场不变，表示各流线上流体有相同的总能量，方程适用于全流场任意两点之间。在粘性流动中，粘性摩擦力消耗机械能而产生热，机械能不守恒，推广使用伯努利方程时，应加进机械能损失项[1]。
习题提示与答案 第八章 压气机的压气过程 8-1 设压气机进口空气的压力为0.1 MPa ，温度为27 ℃，压缩后空气的压力为0.5 MPa 。设压缩过程为：(1)绝热过程；(2)n ＝1.25的多变过程；(3)定温过程。试求比热容为定值时压气机压缩1 kg 空气所消耗的轴功及放出的热量。 提示：略。 答案：(1)(w s )c s =-176 kJ/kg ；(2)(w s )c n =-163 kJ/kg ，q c n =-48.94 kJ/kg ； (3)(w s )c T =-138.6 kJ/kg ，q c T =-138.6 kJ/kg 。 8-2 按上题所述条件，若压气机为活塞式压气机，其余隙比为0.05，试求三种压缩过程下压气机的容积效率。 提示：余隙比h s V V ，容积效率1])[(111 2??=n h s V p p V V η。 答案：＝0.892，＝0.869，＝0.8。 Vs ηVn ηVT η 8-3 设活塞式压气机的余隙比为0.05，试求当压气机的压缩过程分别为绝热过程、n ＝1.25的多变过程、定温过程时，压气机的容积效率降低为零所对应的增压比。 提示：容积效率1])[(1112?? =n h s V p p V V η。 答案：( 12p p )s ＝70.98；(12p p )n ＝44.95；(12p p )T ＝21。 8-4 有一台两级压气机，其进口的空气压力为0.1 MPa ，温度为17 ℃，压气机产生的压缩空气的压力为2.5 MPa 。两级气缸中的压缩过程均为n ＝1.3多变过程，且两级中的增压比 相同。在两级气缸之间设置有中间冷却器，空气在其中冷却到17 ℃后送入高 压气缸。试求压气机压缩1 kg 空气所需要的轴功，以及中间冷却器和两级气 缸中所放出的热量。 两级压缩的示功图 提示：两级压缩的增压比相同，压缩过程多变指数相同，则两级压缩耗 功量相同；中间冷却器中空气经历的是定压冷却过程，过程放热量q=c p 0ΔT ， 且充分冷却时，T 2′ =T 1；压缩过程的初始温度相同、增压比相同，则过程热 量也相同。 答案：(w s )c ＝-324.5kJ/kg ，q c ＝-62.26kJ/kg ，q ＝－131kJ/kg 。
一、填空题（请把正确答案写在试卷有下划线的空格处） 容易题目 1. 航空涡轮发动机的五大部件为进气装置；压气机；燃烧室；涡轮和排气装置；其中“三大核心”部件为：压气机；燃烧室和涡轮。 2. 推力是发动机所有部件上气体轴向力的代数和。 3. 轴流式压气机转子的组成盘；鼓（轴）和叶片。 4. 压气机转子叶片的组成：叶身和榫头。 5. 压气机叶片的榫头联结形式有销钉式榫头；燕尾式榫头；和枞树形榫头。 6. 压气机静子的固定形式T形（或者燕尾形）榫头；柱形榫头和焊接在中间环或者机匣上。 7. 燃气涡轮的组成：转子；静子和冷却系统。 8. 涡轮叶片的特点剖面厚；弯曲大；和内腔有冷却通道。 9. 涡轮不可拆卸式盘轴联接的方案有径向销钉联接方案；盘、轴焊接联接方案和盘轴整体方案 10. 燃烧室的基本类型有：分管式；环管式；环形式；回流式和折流式。 11. 火焰筒的组成：涡流器；筒体及传焰管（连焰管） 12. 加强的盘式转子是在盘式转子的基础上增加了定距环和将轴加粗。 13. 在压气机的某些截面放气的目的是防止压气机发生喘振 14. 燃气涡轮发动机压气机的作用是提高空气压力。 15. 燃气涡轮发动机燃烧室的作用是燃油与空气混合并进行燃烧，提高燃气的温度。 16. 燃气涡轮发动机加力燃烧的作用是加力时，燃油与空气混合并进行燃烧，提高喷管前燃气的温度 17. 燃气涡轮发动机喷管的作用是燃气在其中膨胀加速，高速喷出。 18. 外涵道是涡轮风扇发动机的附件。 19. 燃气涡轮发动机附件机匣的作用是安装和传动附件 20. 影响喷气发动机推力的因素有空气流量和流过发动机的气流的速度增量。 21. 燃气涡轮发动机中，组成燃气发生器的附件有压气机、涡轮和燃烧室。 22. 航空发动机压气机的功用是提高气体压力。 23. 航空发动机压气机可以分成轴流式、离心式和组合式等三种类型。 24. 轴流式压气机叶栅通道形状是扩散形。 25. 轴流式压气机级是由工作叶轮和整流环组成的。 26. 在轴流式压气机的工作叶轮内，气流相对速度减小，压力、密度增加。 27. 在轴流式压气机的整流环内，气流绝对速度减小，压力增加。 28. ．多级轴流式压气机由前向后，叶片长度的变化规律是逐渐缩短。 29. 气流M数的定义是某点气流速度与该点音速的比值，称为该点的气流M数。 30. 在绝能条件下，要使亚音速气流加速，必须采用收敛形管道。 31. 在绝能条件下，要使超音速气流加速，必须采用扩散形管道。 32. 在绝能条件下，要使气流从亚音速加速到超速，必须采用先收敛后扩散的管道。 33. 在绝能条件下，要使亚音速气流减速，必须采用扩散形管道。 34. 压气机增压比的定义是压气机出口压力与进口压力的比值。 35. 压气机增压比的大小反映了气流在压气机内压力提高的程度。 36. 压气机由转子和静子等组成。 37. 压气机转子可分为鼓式、盘式和鼓盘式。 38. 压气机转子可分为鼓式、盘式和鼓盘式。 39. 压气机转子可分为鼓式、盘式和鼓盘式。 40.压气机的盘式转子可分为盘式和加强盘式。 41.压气机转子叶片上的凸台的作用是防止叶片振动。 42.压气机转子叶片通过燕尾形榫头与轮盘上的燕尾形榫槽连接在轮盘上。 43.多级轴流式压气机由前向后，转子叶片的长度的变化规律是逐渐缩短。 44.压气机进口可变弯度导流叶片(或可调整流叶片)的作用是防止压气机喘振。 45.压气机是安装放气带或者放气活门的作用是防止压气机喘振 46.采用双转子压气机的作用是防止压气机喘振。 47.压气机进口整流罩的功用是减小流动损失。 48.压气机进口整流罩做成双层的目的是通加温热空气 49.涡轮的功用是把高温、高压燃气的部分热能、压力能转变为旋转地机械功从而带动压气机和其他附件工作 50.涡轮叶片一般通过枞树形榫头与轮盘上的榫槽连接到轮盘上。 51.为了冷却涡轮叶片，一般把叶片做成空心的，通冷却空气。 52.涡轮叶片带冠的目的是减小振动。 53.在两级涡轮中，一般第二级涡轮叶片更需要带冠。 54.空气—空气热交换器的功用是利用外涵道的空气给冷却涡轮的空气降温 55.航空发动机的燃烧室可以分为分管形、环管形和环形。 56.航空发动机的燃烧室可以分为分管形、环管形和环形。 57.航空发动机的燃烧室可以分为分管形、环管形和环形。 12．鼓式转子的优点是抗弯刚性好，结构简单。 三选一 1.加力燃烧室前的气流参数不变，那么，发动机的推力是： A 。 A.增大； B.减小； C.不变 2.直通管气体力恒指 A 方向 A.收敛； B.扩散； C.直径 3.卸荷使发动机推力 B 。 A.增大； B. 不变； C. 减小 4.涡桨发动机承受的总扭矩为 B 。 A.零； B.不为零； C.与螺旋桨扭矩无关 5.发动机转子所受的陀螺力矩是作用在 A 。 A.静子上； B.转子上； C.飞机机体上 6.在恰当半径处 C 。 A.盘的变形大于鼓的变形； B.盘的变形小于鼓的变形； C. 盘的变形等于.鼓的变形 7.涡喷发动机防冰部位 A 。 A．进口导流叶片； B.压气机转子叶片； C.涡轮静子叶片 8.涡轮叶片榫头和榫槽之间的配合是 B 。 A.过渡配合； B.间隙配合； C.过盈配合 9.首当其冲地承受燃烧室排出的高温燃气的部件是A 。 A.涡轮一级导向器； B. 涡轮二级导向器； C. 涡轮三级导向器 10.加力燃烧室的功用是可以 C 。 A.节能； B.减小推力； C.增大推力 四选一 1．燃气涡轮发动机的核心机包括 C 。 A．压气机、燃烧室和加力燃室B．燃烧室、涡轮和加力燃室 C．压气机、燃烧室和涡轮D．燃烧室、加力燃室和喷管 答案：C。 2．下列发动机是涡轮喷气发动机的是 D 。 A．АЛ—31ФB．Д—30 C．WJ—6 D．WP—13 答案：D。 3．下列发动机属于涡轮风扇发动机的是_____A____。 A．АЛ—31ФB．WP—7 C．WJ—6 D．WP—13 答案：A。 8．发动机正常工作时，燃气涡轮发动机的涡轮是____ B．燃气推动____旋转的。 9．气流在轴流式压气机基元级工作叶轮内流动，其____C_ C．相对速度降低，压力增加____。 10．气流在轴流式压气机基元级整流环内流动，其__C_______。A．相对速度增加，压力下降B．绝对速度增加，压力增加C．相对速度降低，压力增加D．绝对速度下降，压力增加答案：C。 11．气流流过轴流式压气机，其_____C____。 A．压力下降，温度增加B．压力下降，温度下降 精品文档
压气机叶片磁粉探伤方法 1.范围 本标准规定了汽轮机叶片的湿法磁粉探伤。 本标准适用于检测叶片表面及近表面的裂纹、发纹及其他缺陷。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 G B / T 9 4 4 5 - 1 9 8 8 无损检测人员技术资格鉴定通则 G B / T 1 2 6 0 4 . 5 -1 9 9 0 无损检测术语磁粉检测 J B / T 8 2 9 0 - 1 9 9 8 磁粉探伤机 3 定义 本标准所用的术语定义符合 G B / T 1 2 6 0 4 . 5 中的有关规定 4 检测人员要求 4 . 1 磁粉检测人员应按 G B / T 9 4 4 5 规定取得技术资格证书 4 . 2 磁粉检测应由具有磁粉探伤I 级以上资格证书者进行磁粉探伤，由具有磁粉探伤I 级以上资格证 书者签发检测报告，以保证探伤结果的可靠性。 5 检测设备 5 . 1 叶片探伤用磁粉探伤机应符合J B / T 8 2 9 。中的技术要求。推荐采用固定式磁粉探伤机。对被检 叶片，按本标准 8 . 1 - 8 . 7 的规定，该机应能产生足够强的磁场。 5 . 2 磁粉探伤机应安装周向磁化电流和纵向磁化安匝数等指示表，指示误差不得超过示值的上 5 写，每 年至少校准指示表一次。 5 . 3 具有何种方式的磁化装置，则应具有相应方式的退磁装置 5 . 4 磁粉撒布装置应包括储液箱及喷洒机构，储液箱应安装搅拌器。 5 . 5 应具有剩磁检查仪。 5 . 6 应安装照明灯，被检区域的光照度不得低于 3 5 0 I x 5 . 7 当采用荧光法检测时，在暗室内观察磁痕，暗室内其可见光照度应不大于 2 0 I x ，所使用的紫外线 灯在工件表面的紫外线强度应不低于 1 0 0 0 p W / c m ` , 紫外线波长应在0 . 3 2 ^ - 0 . 4 0 p m 范围内。 6 叶片的表面准备 6 . 1 被检叶片的表面应干燥、无污物和锈斑等。 6 . 2 被检叶片表面的表面粗造度 R a 最大允许值为 1 . 6 0 K m . 6 . 3 如果要对叶片进行表面处理( 如电镀、喷涂等) ，磁粉探伤应在表面处理前进行。 6 . 4 如果必须在表面处理后进行磁粉探伤，可由供需双方协商解决。但用直接通电法时，须保证通电 触点处露出金属本底，确保通电良好 7 磁粉及其磁悬液 叶片磁粉探伤允许采用荧光磁粉或非荧光磁粉。
2006年用户年会论文 1 基于ANSYS 的涡轴发动机组合压气机转子 参数化仿真系统开发 纪福森,吴铁鹰,陈伟 [南京航空航天大学 能源与动力学院，210016] [ 摘 要 ] 本文分析了航空涡轴发动机组合压气机转子的结构特点和设计特点，并将近年来广泛提及的参 数化设计思想引入到组合压气机的设计分析中，利用ANSYS 提供的APDL（ANSYS Parametric Design Language）和UIDL（User Interface Design Language）开发工具，开发了涡轴发动 机组合压气机参数化有限元分析系统。实现了某涡轴发动机组合压气机转子各级叶片、各级轮 盘、各级叶盘以及整级组件的全参数驱动的有限元建模及分析。 [ 关键词 ] 涡轴发动机，组合压气机，整体叶盘，参数化设计分析 Development of Parametric Simulation System of Turbine Shaft Engine Combined Compressor Rotor JiFusen, WuTieying, ChenWei [Nanjing University of Aeronautics and Astronautics College of Energy and Power Engineering, 210016] [ Abstract ] In this paper, structural characteristic and design characteristic of turbine shaft engine combined compressor rotor were analyzed, and the parametric design method was used in the design and analysis of combined compressor rotor. By the tools of APDL (ANSYS Parametric Design Language) and UIDL (User Interface Design Language), parametric finite element analysis system of turbine shaft engine combined compressor rotor was developed. At last, the complete parametric finite element model and analysis of blades, disks, blisks and combined compressor rotor was realized. [ Keyword ] turbine shaft engine, combined compressor, blisk, parametric design and analysis.
第9章压气机 一、教案设计 教学目标:使学生熟悉压气机热力过程，活塞式压气机工作原理，耗功量计算；余隙容积对压气机性能的影响；多级压缩与级间冷却；叶轮式压气机的工作原理。知识点：活塞式压气机工作原理，耗功量计算；余隙容积对压气机性能的影响；多级压缩与级间冷却；叶轮式压气机的工作原理。 重点：压气机耗功量的计算方法，提高压气机效率的方法和途径。 难点：多级压缩过程中各级增压比的确定，提高压气机效率的方法和途径。教学方式：讲授+多媒体演示+课堂讨论 师生互动设计：提问+启发+讨论 问：余隙容积的存在使压气机产气量下降，对实际耗功有没有影响？。 问：活塞式压气机为什么应采用隔热措施？ 问：为什么若实施定温压缩产生高压气体，可不必分级压缩、中间冷却？ 问：为什么活塞式压气机适用于高压比、小流量；叶轮式压气机适用于小压比、大流量？ 学时分配：2学时 二、基本知识 第一节气体的压缩及压气机的耗功 一、气体压缩 1压气机:用来压缩气体的设备 2.。压气机的分类 1）压气机按其产生压缩气体的压力范围,习惯上常分为： ①通风机（pg<0.01MPa）; ②鼓风机（0.01MPa
三、压气机的实际耗功（压气机的效率）21 '2'1 cs cs cs w h h w h h η-== -21 '2'1 cs cs cs w T T w T T η-= = -1.压气机的实际耗功 对于理想气体 1 2s p 1 p 2 s T 22.压气机的绝热效率 '2'1 cs w h h =-压气机的实际耗功 第二节 单机活塞式压气机 一、单机活塞式压气机工作过程

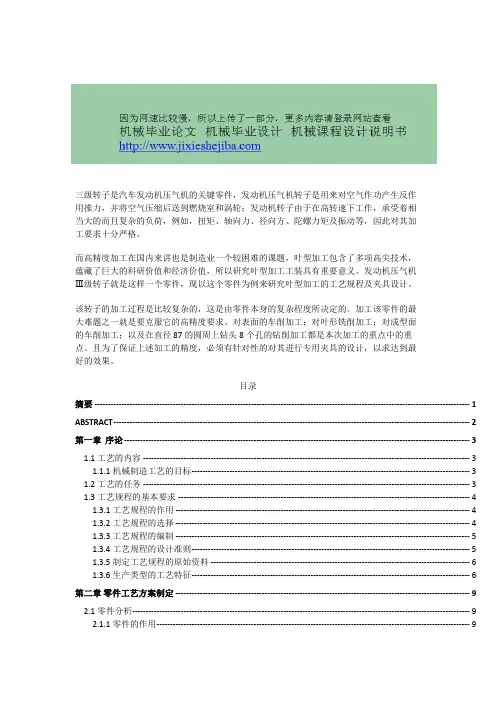

三级转子是汽车发动机压气机的关键零件，发动机压气机转子是用来对空气作功 产生反作用推力，并将空气压缩后送到燃烧室和涡轮；发动机转子由于在高转速 下工作，承受着相当大的而且复杂的负荷，例如，扭矩、轴向力、径向方、陀螺 力矩及振动等，因此对其加工要求十分严格。 而高精度加工在国内来讲也是制造业一个较困难的课题，叶型加工包含了多项高 尖技术，蕴藏了巨大的科研价值和经济价值，所以研究叶型加工工装具有重要意 义。发动机压气机Ⅲ级转子就是这样一个零件，现以这个零件为例来研究叶型加 工的工艺规程及夹具设计。 该转子的加工过程是比较复杂的，这是由零件本身的复杂程度所决定的。加工该 零件的最大难题之一就是要克服它的高精度要求。对表面的车削加工；对叶形铣 削加工；对成型面的车削加工；以及在直径87的圆周上钻头8个孔的钻削加工 都是本次加工的重点中的重点。且为了保证上述加工的精度，必须有针对性的对 其进行专用夹具的设计，以求达到最好的效果。 目录 摘要--------------------------------------------------------------------------------------------------------------------------------------- 2 ABSTRACT-------------------------------------------------------------------------------------------------------- 错误！未定义书签。第一章序论--------------------------------------------------------------------------------------------------------------------------- 4 1.1工艺的内容-------------------------------------------------------------------------------------------------------------------------- 4 1.1.1机械制造工艺的目标------------------------------------------------------------------------------------------------------- 5 1.2工艺的任务-------------------------------------------------------------------------------------------------------------------------- 5 1.3工艺规程的基本要求 ------------------------------------------------------------------------------------------------------------- 6 1.3.1工艺规程的作用 ------------------------------------------------------------------------------------------------------------- 6 1.3.2工艺规程的选择 ------------------------------------------------------------------------------------------------------------- 6 1.3.3工艺规程的编制 ------------------------------------------------------------------------------------------------------------- 6 1.3.4工艺规程的设计准则------------------------------------------------------------------------------------------------------- 7 1.3.5制定工艺规程的原始资料------------------------------------------------------------------------------------------------- 7 1.3.6生产类型的工艺特征------------------------------------------------------------------------------------------------------- 8第二章零件工艺方案制定 --------------------------------------------------------------------------------------------------------- 10
