开始时间2019年12月13日星期五01:47 开放大学状态完成建筑基础制图完成于2019年12月13日星期五01:48 第6章轴测投影图耗时50 秒
题目1
正确
下列关于轴侧投影图性质说法有误的一项是（）
选择一项：
A. 轴测投影是在单一投影面上获得的平行投影
B. 平行二线段长度之比，等于其轴测投影长度之比
C. 形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴
D. 空间平行的线段，其轴测投影仍相互平行
反馈
你的回答正确
正确答案是：形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴题目2
正确
下面关于轴侧图相关说法有误的一项是（）
选择一项：
A. 正轴测图投影方向垂直于投影面，比较接近人的视觉
B. 轴测图轴间角是特殊角，三个轴间角均为120°
C. 常用的轴测图有正等轴测图、正面斜二轴测图和水平斜轴测图
D. 正轴测图的轴向伸缩系数为2
反馈
你的回答正确
正确答案是：正轴测图投影方向垂直于投影面，比较接近人的视觉
轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： ?与X轴平行的线，极坐标角度应输入30°，如@50<30。 ?与Y轴平行的线，极坐标角度应输入150°，如@50<150。 ?与Z轴平行的线，极坐标角度应输入90°，如@50<90. ?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。 2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。 ▲ 实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C 闭合， 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X 方向10－－>C闭合， 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成， 三、定位轴测图中的实体 要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。 1、如要在上例中的正方形右面定一个长度为4的正方形，则： 捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合，2、如要在顶面绘制一直径为4的圆，则： F5切换至顶面－－>椭圆工具－－>等轴测圆：i－－>捕捉对角线交叉点－－>半径：2－－>确定完成， 四、轴测面内画平行线 轴测面内绘制平行线，不能直接用OFFSET命令进行，因为OFFSET中的偏移距离是两线之间的垂直距离，而沿30°方向之间的距离却不等于垂直距离。 为了避免操作出错，在轴测面内画平行线，我们一般采用复制COPY命令或OFFSET中的“T”选项；也可以结合自动捕捉、自动追踪及正交状态来作图，这样可以保证所画直线与轴测轴的方向一致。。
?正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。 绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’

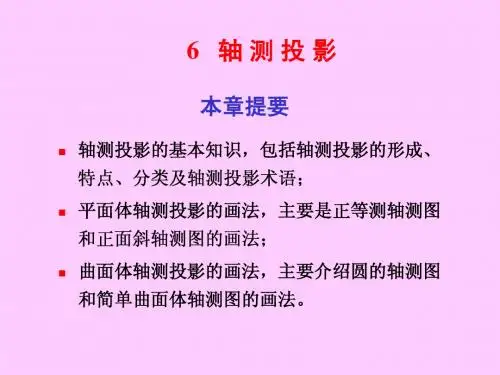

第5章轴测图 工程上常用的图样是按照正投影法绘制的多面投影图，它能够完整而准确地表达出形体各个方向的形状和大小，而且作图方便。但在图5-1a所示的三面正投影图中，每个投影图只能反映形体长、宽、高三个向度中的两个，立体感不强，故缺乏投影知识的人不易看懂，因为看图时需运用正投影原理，对照几个投影，才能想象出形体的形状结构。当形体复杂时，其正投影就更难看懂。为了帮助看图，工程上常采用轴测投影图（简称轴测图），如图5-1b所示，来表达空间形体。 a)b) 图5-1 多面正投影图与轴测投影图 轴测图是一种富有立体感的投影图，因此也被称为立体图。它能在一个投影面上同时反映出空间形体三个方向上的形状结构，可以直观形象地表达客观存在或构想的三维物体，接近于人们的视觉习惯，一般人都能看懂。但由于它属于单面投影图，有时对形体的表达不够全面，而且其度量性差，作图较为复杂，因而它在应用上有一定的局限性，常作为工程设计和工业生产中的辅助图样，当然，由于其自身的特点，在某些行业中应用轴测图的机会逐渐增多。 5．1轴测投影的基本知识 5．1．1轴测投影图的形成 轴测投影属于平行投影的一种，它是用平行投影法沿某一特定方向（一般沿不平行于任一坐标面的方向），将空间形体连同其上的参考直角坐标系一起投射在选定的一个投影面上而形成的投影，如图5-2所示。这个选定的投影面（P）称为轴测投影面，S表示投射方向，用这种方法在轴测投影面上得到的图称为轴测投影图，简称轴测图。
轴测投影图 图5-2 轴测投影图的形成 5．1．2轴测投影的基本概念 1．轴测轴 如图5-2所示，表示空间物体长、宽、高三个方向的直角坐标轴OX、OY、OZ，在轴测投影面上的投影依然记为OX、OY、OZ，称为轴测轴。 2．轴间角 如图5-2所示，相邻两轴测轴之间的夹角∠XOZ、∠ZOY、∠YOX称为轴间角。三个轴间角之和为360°。 3．轴向伸缩系数 由平行投影法的特性我们知道，一条直线与投影面倾斜，该直线的投影必然缩短。在轴测投影中，空间物体的三个（或一个）坐标轴是与投影面倾斜的，其投影就比原来的长度短。为衡量其缩短的程度，我们把在轴测图中平行于轴测轴OX、OY、OZ 的线段，与对应的空间物体上平行于坐标轴OX、OY、OZ的线段的长度之比，即物体上线段的投影长度与其实长之比，称为轴向伸缩系数（或称轴向变形系数）。OX、OY、OZ三个方向上的轴向伸缩系数分别用p1、q1、r1来表示，但常用p、q、r来表示对应轴的简化的轴向伸缩系数（为简化作图，往往要规定其简化轴向伸缩系数，原来的叫实际轴向伸缩系数）。 在轴测投影中，由于确定空间物体的坐标轴以及投射方向与轴测投影面的相对位置不尽相同，因此轴测图可以有无限多种，得到的轴间角和轴向伸缩系数各不相同。所以，轴间角和轴向伸缩系数是轴测图绘制中的两个重要参数。 5．1．3轴测轴的设置 画物体的轴测图时，先要确定轴测轴，然后再根据该轴测轴作为基准来画轴测图。轴测图中的三根轴测轴应配置成便于作图的位置，OZ轴表示立体的高度方向，应始终处于铅垂的位置，以便符合人们观察物体的习惯。 轴测轴可以设置在物体之外，但一般常设在物体本身内，与主要棱线、对称中心线或轴线重合。绘图时，轴测轴随轴测图画出，也可省略不画。
绘制轴测图的方法和步骤 由物体的正投影绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。 绘制轴测图的方法和步骤： a.对所画物体进行形体分析，搞清原体的形体特征，选择适当的轴测图 b.在原投影图上确定坐标轴和原点； c.绘制轴测图，画图时，先画轴测轴，作为坐标系的轴测投影，然后再逐步画出； d 轴测图中一般只画出可见部分，必要时才画出不可见部分 (1) 平面立体的轴测图画法 画平面立体轴测图的基本方法是：沿坐标轴测量，按坐标画出各顶点的轴测图，该方法简称坐标法；对一些不完整的形体；可先按完整形体画出，然后再用切割方法画出不完整部分，此法称为切割法；对另一些平面立体则用形体分析法，先将其分成若干基本形体，然后还逐一将基本形体组合在一起，此法称为组合法。 下面举例说明两种种方法说明轴测图的画法。 1 )坐标法 [ 例1] 根据截头四棱锥正投影图, 画出其正等测轴测图 [ 解] 作图步骤如下； a ）以四棱锥体的对称轴线为坐标轴，以O 为原点； b ）画轴测轴并相应地画出各项点的轴测图，连接各点即得四棱锥体的轴测图； c ）根据截口的位置，按坐标作出截面上各项点的轴测图； d ）连接各点，擦去不可见的轮廓线，即得截头四棱锥的轴测图。 2) 切割法 [ 例2] 根据平面立体的三视图, 画出它的正等测图( 图2)
图2 用组合法作正等测图 [ 解] 作图步骤如下： a ）在视图上定坐标轴，并将组合体分解成三个基本体： b ）画轴测轴，沿轴测量历16,12,4 画出形体I ； c ）形体II 与形体I 左右和后面共面，沿轴量16 、 3 、14 画出长方体，再量出尺寸12 、10 ，画出形体II ； d ）形体III 与形体I 和形体II 右面共面；沿轴量取 3 ，画出形体III ： e ）擦去形体间不应有的交线和被遮挡的线，然后描深。 坐标法、切割法和组合法是给制轴测图的基本方法，画图时必须根据形体特点灵活应 用。 （ 2 ）曲面立体的画法 简单的曲面立体有圆柱、圆锥（台）、圆球和圆环等，它们的端面或断面均为圆。因此，首先要掌握坐标面内或平行干坐标面圆的正轴测图画法。 1 ）坐标面内或平行于坐标面的圆的轴测投影 在三种轴测图中，因斜二测的一个坐标面平行轴测投影面，故与此坐标而平行的圆的轴测投影仍为圆，其余圆的轴测投影均为椭圆，称为轴测椭圆，轴测椭圆的画法有两种： 坐标法：按坐标法确定圆周上若干点的轴测投影，后光滑地连接成椭圆。 近似法：用四心扁圆代替轴测椭圆，确定的四个圆心，四段圆弧光滑地连接成一扁圆，使之与轴测椭圆近似。 ①轴测椭圆的长、短轴方向和大小 常用的三种轴测图中，轴测椭圆的长、短轴方向和大小如图3所示。在正等测和正二测图中，采用简化系数后，轴测椭圆的长、短袖大小如图 4 所示。
绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分 ? 正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’
项目4 绘制轴测图 项目介绍 本项目主要完成绘制轴测图。在工程上应用正投影图能够准确、完整地表达物体的形状，且作图简便，但是缺乏立体感。因此，工程上常用直观性较强，富有立体感的轴测图作为辅助图样，可以直观说明机器及零部件的外形、内部结构或工作原理。我们主要学习简单平面立体和曲面立体的正等轴测图和斜二轴测图的作图方法，通过轴测图的学习，为学生读懂正投影图提供形体分析与构思的思路和方法。 任务1 绘制正等轴测图 工作任务 绘制如图4-1所示支架零件三视图的正等轴测图。 图4-1支架零件三视图 任务目标 1．了解轴测投影的基本概念、特性和常用轴测图的种类； 2．了解正等轴测图的轴测轴、轴间角、轴向伸缩系数； 3．能画出简单形体的正等轴测图； 4．能根据组合体的三视图画出正等轴测图 任务描述 本任务是绘制如图4-1所示支架零件正等轴测图。绘制该零件的正等轴测图，
要会分析其零件的结构形状，要具备绘制正等轴测图基本知识和绘图方法，有了这些知识，才能完成绘制正等轴测图。该零件是由底板、竖板和肋板组合成而的，其结构左右对称，底板与竖板后面平齐，肋板紧靠竖板前方。下面我们学习轴测图的有关知识。 知识准备 一、轴测投影的基本知识 轴测图是一种单一投影面视图，在同一投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真、并富有立体感。但是轴测图一般不能反映物体单个表面的实形，因而度量性差，同时作图较复杂。因此，在工程上，常把轴测图作为辅助图样，来说明机器的结构、安装、使用等情况。 1．轴测图的形成 图4-2a所示为空间物体的投影情况。将物体向V和H面投影得到正投影图（即得主视图和俯视图）。将物体连同其直角坐标体系，沿（S）不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面（P）上所得到的具有立体感的图形，称为轴测投影（轴测图）。轴测投影被选定的单一投影P，称为轴测投影面。 图4-2b所示为轴测投影图。由于轴测投影图同时反映了物体三个方向的形状，与正投影图相比较，富有立体感，它是工程上常用的辅助图样。 （a）（b）
第十九讲§4—1 轴测图的基本知识 §4—2 正等测图 课题：1、轴测图的基本知识 2、平面立体的正等测图的画法 课堂类型：讲授 教学目的：1、介绍轴测图的基本知识 2、讲解平面立体的正等测图的画法 教学要求：1、了解轴测图的种类，理解轴测图的基本性质 2、了解正等测图的形成、轴间角和轴向变形系数 3、熟练掌握平面立体的正等测图的画法 教学重点：平面立体的正等测图的画法 教学难点：正等测图的轴测轴和坐标原点的选择 教具：模型：长方体、正六棱柱 教学方法：用通俗的方法讲解正等测图的获得方法：根据观察者的方向，将立体旋转45°，然后将后面抬起适当角度，使立体的三条棱线（长、宽、高）与轴测投影面的夹 角相等，用正投影的方法向轴测投影面投影所得的轴测图。 教学过程： 一、复习旧课 1、复习相贯线的两个基本性质。 2、复习相贯线的近似画法。 3、讲评作业，复习两个曲面立体相贯的相贯线的投影的画法。 二、引入新课题 多面正投影图能完整、准确地反映物体的形状和大小，且度量性好、作图简单，但立体感不强，只有具备一定读图能力的人才能看懂。 有时工程上还需采用一种立体感较强的图来表达物体，即轴测图，。轴测图是用轴测投影的方法画出来的富有立体感的图形，它接近人们的视觉习惯，但不能确切地反映物体真实的形状和大小，并且作图较正投影复杂，因而在生产中它作为辅助图样，用来帮助人们读懂正投影图。 在制图教学中，轴测图也是发展空间构思能力的手段之一，通过画轴测图可以帮助想
象物体的形状，培养空间想象能力。 三、教学内容 （一）轴测图的基本知识 1、轴测图的形成 将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形，称为轴测投影图，简称轴测图，如图4－2所示。 图4－2 轴测图的形成 在轴测投影中，我们把选定的投影面P称为轴测投影面；把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴；把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角；轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值，称为轴向伸缩系数。OX、OY、OZ的轴向伸缩系数分别用p1、q1、r1表示。例如，在图4－2中，p1= O1A1／OA，q1 =O1B1／OB，r1 =O1C1／OC。 强调：轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。 2、轴测图的种类 （1）按照投影方向与轴测投影面的夹角的不同，轴测图可以分为： 1）正轴测图——轴测投影方向（投影线）与轴测投影面垂直时投影所得到的轴测图。 2）斜轴测图——轴测投影方向（投影线）与轴测投影面倾斜时投影所得到的轴测图。 （2）按照轴向伸缩系数的不同，轴测图可以分为： 1）正（或斜）等测轴测图——p1＝q1＝r1，简称正（斜）等测图； 2）正（或斜）二等测轴测图——p1＝r1≠q1，简称正（斜）二测图；
手把手教你C轴测图的 绘制方法 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
手把手教你C A D轴测图的绘制方法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： 与X轴平行的线，极坐标角度应输入30°，如@50<30。 与Y轴平行的线，极坐标角度应输入150°，如@50<150。 与Z轴平行的线，极坐标角度应输入90°，如@50<90. 所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。 ▲实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，如下图1。 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，如下图3。 三、定位轴测图中的实体 要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。 1、如要在上例中的正方形右面定一个长度为4的正方形，则： 捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合，如下图1。 2、如要在顶面绘制一直径为4的圆，则： F5切换至顶面－－>椭圆工具－－>等轴测圆：i－－>捕捉对角线交叉点－－>半径：2－－>确定完成，如下图2。 四、轴测面内画平行线
[分享]CAD轴测图的绘制方法Post By：2008-12-17 8:28:00 轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： ?与X轴平行的线，极坐标角度应输入30°，如@50<30。 ?与Y轴平行的线，极坐标角度应输入150°，如@50<150。 ?与Z轴平行的线，极坐标角度应输入90°，如@50<90. ?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。 2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。 ▲ 实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，如下图1。 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，如下图3。 三、定位轴测图中的实体
