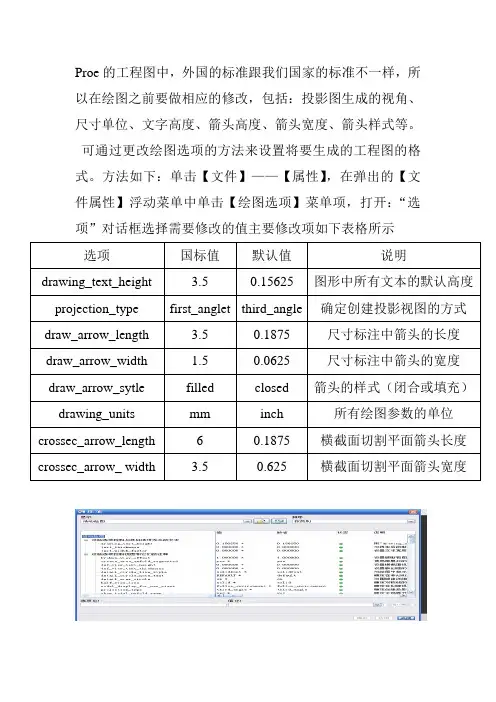

在绘图区的空白处右击，然后选择“属性”/“绘图选项”在项目中找到
“projection_type”将其值改为“third_angle”或“first_angle”即可完成第一视角与三视角的转换。
在这里我了就顺便说一下，其实要想做出标准的工程图，有很多的选项需要修改。要想减少修改的选项你可以选择“打开配置文件”然后在你电脑中找到PROE安装目录(若不知道安装目录在哪个文件夹，你可以右击桌面上PROE的图标//属性//查找目标，通过上面的地址栏就能知道PROE是安装在哪里了）下的text文件夹最后选择iso.dtl配置文件并打开，因为此配置文件为ISO标准在工程图上基本上和我国制图标准相符合了。此时绘图的单位也自动改成了mm。以下为一些常用的参数设置：
drawing_text_height // 3.5
drawing_units // mm
decimal_marker // period
sym_flip_rotated_text // yes
text_orientation // parallel
tol_display // yes
projection_type // first_angle(我国是采用第一角投影法）
witness_line_offset // 0
crossec_arrow_style // tail_online *
axis_line_offset // 2
circle_axis_offset // 2
draw_arrow_style // filled
text_width_factor // 0.7
angdim_text_orientation // horizontal_outside
设置好以上的参数总体上都能满足工程图的标准了。
