青海盐湖佛照蓝科锂业股份有限公司太阳能热水项目管道保温工程
施
工
方
案
目录
一、工程概况 (3)
二、施工布署 (3)
三、主要施工方法及技术措施 (6)
四、保证质量措施 (15)
五、保证安全生产、文明施工、消防保卫措施 (22)
六、劳动力配置计划 (25)
七、主要施工机具计划表 (25)
一、工程概况
1. 工程名称：青海盐湖佛照蓝科锂业股份有限公司
太阳能热水项目管道保温工程
2. 工程地点：青海省格尔木市擦尔汗。
3. 工作内容：架空热水管道和油路管道保温铝皮安装。
4.质量要求：达到国家及行业有关技术标准及本招标文件规定的具体要求。
二、施工布署
施工组织管理工作是工程建设的基础，其核心为工程施工提供各种必备条件，是工程建设各项目标得以实现的重要保证。
1、本工程开工之前，我们将做好以下准备工作
1）项目部组织机构的设置
2）技术工作的准备
3）临时设施的规划
4）前期工作所需施工资料的准备
5）施工进度计划的编制
6）施工机械、劳动力计划的编制
专业工程师认真熟悉施工现场、施工环境，对施工班组进行技术交底和岗前培训，同时按照施工进度计划的实施编制机械设备进场计划、材料进场计划和劳动力进场计划。
2、项目部组织机构设置
2.1 项目部组织机构
为了确保该工程进度最快质量最优,安全文明生产等各项目标的实现, ,我们将组建一个管理经验丰富,组织协调能力强,技术水平高的项目部进行施工管理。
工程管理将本着“精心组织，统一指挥，合理安排，全面调动各种资源”的指导思想，充分发挥国家一级施工企业在工程建设中的优
势，全面实现工程建设的总目标。
本工程将在公司经理的主管下，由项目经理在施工现场通过直线制，对管道保温专业组实施管理，公司各个部门密切配合，层层落实责任，组织施工。
2.2项目主要管理人员职责及权限
2.2.1项目经理
1) 遵守国家工程建设管理的法律法规，认真执行企业的规章制度,严格履行企业与业主签定的工程承包合同，主动接受工程监理和政府质量监督部门的监督，确保完成项目各项指标。
2）制定项目工期、质量、成本、安全文明施工等各项管理目标、措施，建立项目质量保证体系，组织实施并贯彻执行IS09002质量标准贯穿于施工的全过程。
3）负责项目部管理机构设置、人员配置及各类管理人员的岗位职责和项目管理的各项规章制度的建立，组织制定各种激励措施，并实施。
4）组织编制项目的总进度计划，区域进度计划，以及劳务、材料周转、机械设备、资金等生产要素的使用计划并组织落实。
5）坚持两个文明一起抓，加强精神文明建设，切实做好项目管理人员和施工人员的思想工作，教育员工遵纪守法，照章节办事，严格招待奖罚制度，防止和纠正违纪违法行为。
6）其他由项目经理负责的工作。
2.2.2项目工程师
1) 领导项目部人员负责整个工程的技术管理和质量管理工作。
2）协助项目经理具体负责项目质量体系的建立、运行和管理工作，重点参与项目质量计划的编制、审核、组织报批。
3）组织参加设计交底、图纸会审、编制施工方案等。
4）负责监督检查“项目质量计划”，“施工组织设计”的贯彻执行。5）负责重要材料的验收工作，负责对工程的过程检验、最终检验的组织。
6）主持质量会议，解决施工中出现的技术问题，组织工程施工资料的收集、编制等。
2.2.3保温专业施工员
1) 负责施工图的会审及现场细化工作。
2) 负责工程材料计划、日工作计划的编制。
3）负责对施工工艺和质量进行监督、检查。
4）负责对工程的过程检验、最终检验和试验工作，负责主要材料质量检验和试验。
5）编制、整理施工管理、施工记录资料。
3、项目部工程管理体系
三、主要施工方法及技术措施
.
1、施工流程图
2、施工准备
工程验收
蒸汽管道保温硅酸铝
2.1认真审阅图纸，会同业主进行现场勘察，了解现场施工环境。
2.2 根据现场实际情况确定用电布置位置，及时与厂供电部门联系，确定用电量和用电时间，对偏僻地方及无法供电处，考虑配备发电机。
2.3 选定现场施工项目部基地，设置好临时机具间和仓库。
3、保温材料验收及运输
3.1 认真核对保温材料品名、规格、尺寸和数量等。
3.2经验收合格的保温材料应存放于仓库或直接送至施工现场。
存放于施工现场的保温材料应堆放整齐，底部垫高，不影响运输
道路，以帆布盖之。
4、管道保温与锂皮安装施工技术措施
4.1 保温施工人员进入现场进行保温施工，应具备下列条件：
4.1.1设计及其他技术文件完整、齐全，施工图纸已会审，施
工要求已明确，确认可施工。
4.1.2 工程技术措施
1) 工程文件实施
组织施工人员认真学习各类文件，熟悉领会各项施工技术措
施和标准。
认真贯彻谁施工谁负责的原则，按规范要求做好施工日志和
原始记录，做好工程资料同步工作。
施工前组织施工班组进行工程技术交底工作，做好施工技术
交底记录。
在现场施工中，如发现施工图纸与实际不符时，应立即通知
现场监理或甲方，提出解决办法，在征得监理或甲方同意后，方能进行修改，并及时以工程变更单至设计院、业主单位、监理等有关单位备案。
在施工过程中，接到图纸变更通知，即按图纸变更通知执行并备案。
2）施工工序控制
施工人员在施工时必须按工序操作，把好每道工序质量关，认真执行上道工序为下道工序服务，上道工序质量保证下道工序施工的原则。做好每道工序操作人员自检工作，班组互检工作，项目部技术人员专检工作。
4.2管道内保温层制作安装
本工程管道保温主要结构为：热水管道保温层（橡塑板5-6公分厚）——管道外护层（0.05厚锂皮）安装——蒸汽管道保温层（硅酸铝8公分-10公分厚）——架空敷设管道外护层（0.05厚皮）安装。
(1)保温层施工，同层要错缝，缝隙不得大于5mm，大于5mm时要在缝隙中填充绝热性能相同的软质散状材料。
(2)保温层遇加强筋板部分要敷设严密。
(3)保温材料第二层与第一层要做到同层错缝，上下层压缝，其搭接长度不宜小于50mm。
特别注意：保温缝隙必须用同材料保温材料填缝。
4.3施工准备
3.1、主要材料：
3.1.1、保温材料进场，经监理单位验收合格，材料厚度均匀，无破损，材料密度符合要求。
3.1.2、专用胶水为厂家配套提供，胶水粘接性能良好。
3.2、主要工具：
3.2.1、1″－2″的毛刷：毛刷不应太大，刷毛应剪断，使刷毛变硬，以保证上胶均匀。
3．2.2、圆规、卡钳、卡钢尺、刀片、胶带。
3.2.3、长刀、介刀、锯刀、磨刀石、刀片。
3.2.4、盛胶水的小罐或小桶。
3.3、作业条件：管道安装全部完成，压力试验合格，管道刷漆完成，土建清理工作已完成。
4.4架空敷设管道外护层制作安装
1) 施工准备
施工主要工机具：切板机、扳边机、摇线机、卷圆机、拼角轨边机、滚轴支承顶、钢卷尺、钢板尺、样冲、划针、划规、榔头、剪刀、戒刀、预制平台、螺丝刀、电钻、麻绳、拉铆枪等。
材料准备：金属外护板、自攻螺丝、抽芯铆钉等。
2) 作业流程及内容
金属外护板工作流程：下料→加工→安装→验收
下料和加工：下料前应根据现场情况来决定尺寸，绝不能凭空想象，以免造成材料浪费。
管道特殊部位金属外护板的环向接缝边应根据设计要求进行加
工。例如将弯头虾米弯的两环向接缝边分别加工成正反圆线等(如下图所示) 。
弯头外护板嵌接图
对于垂直管道，外护板应从下而上施工，接缝应上搭下。
对于水平管道，金属外护板应顺管子坡度由低而高施工。轴向接缝应做成顺水，并布置在管道轴线下斜15°~45°处，成一条延伸线，并最好布置在隐蔽部位。当侧面或底部有障碍物时，轴向接缝可移到管道水平中心线上方60°以内。
金属外护板常用的安装方法，是将加工好的金属外护板敷设在保温层表面后，在其两端用绳或胶带绞紧，使金属外护板紧贴主保温层。
保温层表面如有鼓起不平的地方，须先进行修整，防止金属外护板绞紧时发生扭曲变形，或被顶起而大部分保温层产生离缝。
安装中，每节金属外护板与已安装好的前一节金属外护板应结合严密。
管道弯头部位金属外护板应按虾米放大样，两端弯头接口搭接尺寸为30~50mm(注意不加自攻螺丝，使弯头外护板组件可以自由调节热膨胀)。或采用内衬条加自攻螺丝，但弯头起弯处接口搭接应相应增加50mm，环向不加自攻螺丝。并要求轴线与水平和垂直段横竖一致，按管道弯头角度大小，片数适合并嵌接，整条管系的轴线搭口应在一条线上。
环向搭接时，直边要求插入另一外护板的圆线内30~50mm，大直径管道和露天管道则要求插入30~50mm，轴向搭接应采用大小线咬口，并作出圆线筋条。常用搭接型式如下图所示。
3)金属外护层安装注意事项
a直管
（1）确定下料长度
用钢皮尺或铁皮条在保温管道外面多量几个部位，按保温层外圆周长加上45mm接缝尺寸（搭接），确定下料数值。
（2）加工接缝
（3）加工卷圆
将加工好接缝的板放在预先调节好圆周的卷圆机上加工，注意直径不能卷得太小。
（4）筒体摇线
放在手动或电动起线机上加工圆线凸筋，加工圆线应放在大头12mm一端。
（5）现场安装
把金属保护层紧贴在管道保温层外面，把两边接缝搭接在一起，用手提电钻钻孔，抽芯拉铆钉固定，拉铆钉间距约为200mm，对于保温外径较大的金属保护层，轴向搭接也应加工圆线凸筋，拉铆钉间距可为250mm。钻头直径为Φ5.1mm，禁止用冲孔或其他方式打孔。接缝应严密、平整、并处于隐蔽位置。环向套接一般为50mm，大直径高温蒸汽管道及露天管道为30～50mm，环向搭接宜顺管路坡向，即环向搭口应向下。
（6）靠近法兰处直管保温端部的金属护壳,应用锯形钳加工成锯
纹（锯齿形），保护保温材料。保温外径大，锯齿形的间距也大，反之则小些。
b弯管
（1）弯管金属保护层
下料长度为根据保温外圆周长加上45mm接缝尺寸，与直管套接不小于100mm，加工安装方法同直管。
（2）虾米弯金属保护层
可按平行线法展开放大样或展开计算下料，也可下料长度为保温外圆周长加100mm、下料宽度为外圆周长的1/12，剪成长条修剪（需加上套接尺寸）。高温管道弯头部位金属保护层也可采用全套接型式，使搭接尺寸增大至15～250mm，不加拉铆钉，使弯头金属保护层可自由调节膨胀。
c三通
加工安装方法同直管，支管与直管金属保护层用拉铆钉固定。
d法兰
测量保温管道、保温法兰外径和法兰保温长度，确定金属保护层端部、筒形部分和插口板的下料尺寸。将切割好的端部板放在圆周扳边机和手动扳边机上加工。将端部板插接成整块；将圆筒部分在拼角轧边机和扳边机上加工接缝，与端板直角咬接后再把插口板插入圆筒部分的插缝处。
e其他注意事项
（1）不允许使用有明显缺陷的金属保护层，如皱纹、裂纹、深
痕道以及腐蚀痕迹。保温层施工完毕后紧接着安装金属保护层，以免重新搭脚手架。
4.6 工程验收
管线保温施工完毕后，应提供下列技术资料：
1)管道施工的竣工图
2)设计修改及材料代用文件、施工联络单
3)内外保温材料出厂质量保证书
四、保证质量措施
1、保证质量的具体措施
1.1质量目标
1.1.1管道保温的质量目标为：安装质量符合国家有关法规、规范、标准和设计要求，安装的管道保温安全、可靠，确保工程优良。1.1.2 以一流的工作质量来保证一流的产品质量，树立良好的企业形象，为社会做出更大的贡献。
1.2 质量体系
1.2.1 将本工程纳入公司质量保证体系，严格按公司质保手册的要求进行质量控制，充分体现公司“精心安装，保证质量，优质服务，不断创新”的质量方针。
1.2.2 本工程在公司质量保证体系的控制和监督下，由项目工程师主管工程质量，重点控制工程各阶段的“人、机、料、法、环”等影响质量的诸因素和分阶段组织施工作业班组，进行工序控制点和停止点
的自检，互检，以达到工程各阶段的质量始终处于稳定受控状态。
由公司质检员主管质量监督和检验，进行质量策划和编制质量计划，落实到各施工班组，予以实施和进行目标管理，并由公司技术监督科负责质量监督管理，在公司技术监督科各专业质检工程师的领导下，通过项目部质检员，对各专业的施工员，同时对施工作业班组进行工序控制点和停止点的抽检和专检，严格执行质量“一票否决制”。从而最终确保工程各阶段的质量，始终处于稳定受控制状态，以实现工程的质量目标。同时该工程自开工至竣工交验前，通过施工准备和过程控制所完成的成品，由项目经理组织各专业工程师，按施工组织设计和质量计划规定的要求制定明确有效的防护方法和手段，并落实各专业施工员和作业班组进行成品保护，工程施工完毕后，项目部将按合同规定的期限做好竣工验收资料的汇集整理工作，经竣工验收后的单位工程，将按规定期限办理交工手续。
2.2.3 在竣工交付后，在规定的保修期内，由项目经理和公司技术监督科组织原各专业责任工程师，施工员，质量员定期对工程进行质量回访和安装保修，负责组织可能由于安装缺陷引起故障的突击抢修工作。
3、主要岗位质量管理职责
根据质量保证体系图建立岗位责任制和质量管理制度，明确分工职责，落实到人，保证体系正常运转，按既定质量目标圆满的完成施
工任务。
3.1 项目经理
3.1.1 项目经理是项目质量的第一责任人，对工程质量管理全面负责，保证项目质量达到创优目标。
3.1.2 建立和完善项目的组织机构，健全项目内部的各种责任制，明确人员职责，充分发挥参与项目建设人员的积极性。
3.1.3 执行企业质量方针，组织项目质量策划和质量计划的编制和落实。
3.1.4 合理配置并组织落实项目的各种资源(包括人员、施工机具配备、物资及资金等)，按质量体系要求组织项目的施工生产。
3.1.5 组织编制施工培训计划。
3.2项目工程师
3.2.1 项目工程师是项目质量管理的主要责任人，对项目施工质量全过程进行管理。
3.2.2 组织编制施工组织设计，审核施工方案，保证施工方案的科学性、合理性和先进性。
3.2.3制定本工程的关键工序和特殊工序计划，审核关键和特殊工序作业指导书和专题施工方案。
3.2.4 指导协调各专业人员的职责，保证每个施工人员都明确自己的质量职责。
3.2.5 负责项目的技术复核工作，参与质量事故和不合格品的处理，组织质量事故技术处理方案的编制，并采取措施，预防不合格品的出现。
3.2.6 负责组织重要材料质量检验和试验工作。负责对工程的过程检验、最终检验和试验的组织工作。
3.2.7 组织对工程各分部工程的质量进行检查、自评。
3.3 保温工程师
3.3.1贯彻实施有关规范、标准、规程，负责保温安装的质量控制，向项目经理报告工作。
3.3.2 负责管道保温安装的施工图(设计)会审、交底工作
3.3.3负责施工方案(工艺)的编制，批准简要施工方案。
3.3.4 负责保温施工的控制点(设计控制)检查和停止点(施工方案编制、审核)的验证。
3.3.5 组织施工人员及时性、正确的填写施工记录。
3.3.6 负责工程资料的收集、汇总工作。
3.3.7 指导检查施工人员工作，有权制止违章作业。
4、资源、要素的保证
4.1 劳动力的保证
施工中人的因素是关键。无论从管理层到劳务层，人的素质的好坏直接影响到工程质量目标的实现。根据项目的情况，我们拟采取以下保证措施：
4.1.1 做好宣传教育工作，使全体施工人员牢固树立起“百年大计，质量每一”的质量意识，确保工程质量创优目标的实现。
4.1.2 选派优秀的工程管理人员和施工技术人员组成项目管理班子，实施和管理本工程。同时选派技术精良的专业施工班组，配备先进的
施工机具和检测设备，进场施工。
4.1.3 建立完善的质量负责制，使每位参与本项目施工的人员都明确自己的质量目标和责任，使工作有的放矢。
4.2 施工机具、检测设备的保证
现代化的施工，机械设备的装备率越来越高，施工的速度及质量对施工机械的依赖性也越来越高，现场设备的装备情况、设备的先进性及设备的完好性，对工程施工的质量影响越来越大。
4.2.1 建立施工机械管理制度、岗位责任制及各种机械操作规程，对现场的机械做到定人定机的管理，对每个人的职责进行明确，保证现场机械的管理处于受控状态。
4.2.2 按照施工组织设计的要求，组织施工机械进场，对所有进场的机械进行检查，并进行全面的保养，掌握各机械的性能状态，建立现场机械台帐。
4.2.3 施工期间，定期对施工机械进行检查，随时掌握现场机械的使用情况及机械的状态情况。确保机械处于最佳的运行状态，为施工生产服务，并使现场的机械得到充分的利用。
4.2.4 对出现故障的机械，立即组织专业人员进行维修，如无法短时间内修复，满足不了施工的需要，应立即组织新的机械进场，以满足现场施工的需求。
4.3 材料的优质保证
材料质量的保证是整个工程质量保证的一个先决条件，因此对材料质量的控制是非常重要和关键的
4.3.1 材料进场后使用前质量保证措施
1)材料在使用前按设计要求核对其规格、材质、型号，材料必须有
制造厂的合格证明书或质保书，材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。
2)材料入库后实行标化和分类、分规格堆放及管理，同时有防止变
形，防止受潮霉变等措施，材料出库有检验和办理领用手续。3)材料出库后，在施工现场妥善保管，存放地点安全可靠，如材料
堆放的场地可能产生积水，在下面必须垫上枕木，室外堆放的材料必须用塑料布遮挡严实，避免日晒雨淋。材料堆放要求整齐，并挂上标识牌。
4)材料使用前进行严格检查包括外观检查，附着物的清除。
5)对不合格材料的控制：一旦发现材料不能满足或可能不满足设计
要求时应将其与合格材料相隔离，在自检过程中如发现质量问题及时整改。
6)对发出的材料要进行建档跟踪，重要材料的使用部位要处于可追
溯的受控状态。
4.4 项目施工过程质量控制措施
4.4.1 施工准备阶段的质量控制
1)图纸自审和会审
通过图纸的自审和会审，使项目部有关人员了解工程特点，设计意图、工程质量要求以及关键部位的技术要求。
2）工程文件的编制和报审
室外管网改造工程施工组织设计(DOC 31页)
新希望家园三期供热二次管网改造工程 施 工 组 织 设 计
内蒙古盛弘建筑工程有限责任公司
施工组织设计 一、编制依据 1、新希望家园三期供热二次管网改造施工工程招 标文件。 2、新希望家园三期管网竣工图。 3、新希望家园三期供热二次管网改造施工图。 4、《城市直埋供热管道工程技术规范》CJJ81—98 5、《城市供热管网工程施工及验收规范》CJJ/28—2004 第一章工程概况 本项目为二次改造供热管网项目，有新建、有原来管道连接的土建、道路硬化、绿化、管道安装等，供热面积共计约15万平米。 一、承包方式 本工程采用固定综合单价包干方式承包，综合单价是指完成规定计量单位项目所需的人工费、材料费、机械使用费、管理费、利润；措施费、规费、税金单列项目；并考虑风险因素。 二、主要工程量 图纸中新建部分东区从换热站至小区中心管道低区
DN350单管长度约为370米、西区从换热站到A2-1#楼管道低区DN200单管长度约为265米，高区DN150单管长度约280米；其他管道为小区原有管道，只是新建管道与原管道及原管道与原管道连接、打断约计20处（具体见工程量清单），施工完毕后路（院）面的恢复。 三、施工技术方案及技术质量要求： 1、管径大于DN200（含DN200）管道采用螺旋焊钢管，管径小于DN200管道采用无缝钢管。管道除锈后、二布三油环氧煤沥青防腐。 2、管道保温采用50mm聚氨酯保温，外加玻璃钢保护层。 3、阀门采用天津塘沽瓦特斯、天津大站“力”字牌或天津津南华通“关”字牌。 4、标准及规范。 《城市供热管网工程施工及验收规范》CJJ28-90 《城市供热管网工程质量检验评定标准》CJJ38-90 《聚氨酯泡沫塑料预制保温管》CJ/T3002--92 第二章工程特点 由于该工程位于呼和浩特市新希望家园小区院内，存在很大不利施工因素较多，因此在施工过程中需甲方、监理公司及小区物业单位大力协助配合解决，且在施工过程中严格
综合说明，质量、工期、安全文明施工目标根据供热管道安装有关规定、技术规范、图纸等其他资料，以及现场考察了解的情况，并结合本单位的技术、设备、经验等优势，在保证质量、工期、安全、环保和文明施工的原则下，编制本工程的施工组织设计。 一、综合说明 1.编制依据 1、《工业管道焊接工程施工及验收规范》（GB50236-98）； 2、《城镇直埋供热管道工程技术规程》（GJJ/T81-89）； 3、《城市供热管网工程质量检验评定标准》； 4、《施工现场临时用电安全技术规范》（JGJ46-88）； 5、《城镇供热管网工程施工及验收规范》CJJ28-2004； 2.工程概况 本工程为X X X室外供热管网工程，位于济南高新区体育西路与康虹大街交汇处，该站设计总供热能力25万㎡，其中低区供热面积约19万㎡，高区供热面积约6万㎡。本工程供热介质为水。设计参数：一网设计供水温度近期为110℃、远期130℃.设计压力等级为2.5Mpa，二次网设计供回水温度80℃/60℃，设计压力等级为1.6Mpa. 2.质量与工期目标 质量目标：确保优良。 工期目标：按业主要求日期开工，自接到业主通知一小时内人员、设备均能到达指定现场。 3.安全文明施工目标 安全施工目标：实现“双零”目标。即零安全事故，零伤亡率。 文明施工目标：精心组织，科学管理，规范作业，文明言行；保证并
维护施工区域的安全与交通秩序；确保达到省级文明示范工地、济南市标准化工地的要求。 二、施工组织机构 根据工程情况设一个项目部，下设施工技术部、质量检查部、计划统计部、综合办公室、物质设备部、安全监察部、财务部、试验室等部门，项目部是全面完成合同任务的领导机构，对业主负全面责任，通过各部门实施完成各项业务工作。施工组织机构如下图所示：
目录 一、项目经理和项目经理部的组成 二、施工方案和技术措施 三、工程质量保证措施 四、安全生产保证措施 五、工期保证措施 六、文明施工保证措施 七、施工进度表 八、施工机械设备配备计划 九、新技术、新产品、新工艺、新材料的应用
十、施工现场平面布置图 一、项目经理和项目经理部的组成 1、项目经理部主要人员组成
2、项目经理部组织机构图 二 、施工方案和技术措施 （一）测量方案 １、施工测量的准备工作： （１）了解工程的总体布局、定位及高程情况。 （２）对图纸进行校核。 （３）确定放线精度。 （４）测量设备、仪器确保在有效期内并确保完好且能满足所确定的精度要求。 （５）仪器配备：全站仪一台、激光经纬仪一台、水准仪一台、50m 钢卷尺1把、3m 盒尺2把。 ２、定位放线： （１）平面定位：根据甲方及设计给定的坐标控制点和水准点，闭合后进行建筑物平面定位，每道控制轴线两端3米远处埋设混凝土 技术负责 人 放线员 质检员 统计员 会计师 安全员 质安部 经营部 工程部 设材部 办公室 施工经理 总工程师 经营经理 项目经理
轴线控制桩，埋深为1.0m，桩位四周砌红机砖保护。 １）定位测量精度要求：根据建筑的结构和使用特点，测量精度为二级，测角中误差为±12"，边长相对误差为1/15000。 2）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为： （考虑拉力值，则拉力改正数不计） 式中：L---丈量时钢尺读数t0---鉴定时标准温度L0---实际距离a---钢尺线膨胀系数 L实---钢尺实际长度t---测量时实际温度 L明--钢尺名义长度h---两端高差３、沟槽开挖放线： 由于平面控制桩及轴线控制桩距基础外边线较远。在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。 （１）根据平面控制桩、设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩，并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm、－20 mm。 （２）放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测。 根据工作实际需要选任测量人员；全面熟悉设计文件，领会设计意图及要求。 熟悉测量设备与工具，并按有关规定进行测量仪器设备的常规检验和校正。 对测量人员进行培训交底，公布工作纪律和标志设置要求，明确桩志书写方式和其它注意事项。 （5）程序 根据设计单位提供的原设桩点的有关资料，进行室内审核和现场查对。 用测量仪器对重要桩、点进行施测交接，作出详细记录。 交接中发现的问题，如误差超限、错误、漏项以及需补设或精测等事项，应明确处理办法及负责施测单位。 写出“交桩纪要”，交接双方签字。 （6）建立测量制度
目录 1、编制依据及说明 2、工程概况 3、施工组织管理 4、施工准备及材料检验工作 5、管道安装施工技术方案 5.1施工顺序 5.2测量放线 5.3管沟工程 5.4、过路顶管施工 5.5管道焊接组对 5.6管路安装 5.7管道水压试验 5.8城区特殊地段施工措施 5.9防腐与保温 5.10管道吹扫 5.11试运行 5.12其他要求 6计划投入的主要施工机械设备表 7劳动力计划表 8施工平面布置 9施工计划安排 10主要工程材料进场计划
11主要管理措施 11.1质量保证措施 11.2确保安全生产的技术组织措施 11.3确保工期的技术组织措施 11.4确保文明施工的技术组织措施 11.5雨季、高温、农忙季节施工技术措施 11.6确保报价完成工程建设的技术和管理措施12施工组织设计附图表 12.1拟投入的主要施工机械设备表 12.2劳动力计划表 12.3计划开、峻工日期和施工进度网络图 12.4施工总平面图 12.5临时用地表 12.6拟配备本工程的试验和检测仪器设备表
1、编制依据及说明 1.1 编制依据 （1）施工图纸 （2）《城镇直埋供热管道工程技术规程》（CJJ/T81-98） （3）《城市供热管网工程施工及验收规范》CJJ28-2005 （4）《城镇供热系统安全运行技术规程》 （5）《工业金属管道工程施工及验收规范》GB50235-97 （6）《工程建设标准强制性条文》 （7）《现场设施、工业管道焊接施工及验收规范》GB50236-98 （8）《特种设备安全监察条例》 （9）《钢熔化焊对接接头射线照相及质量分级》---- GB3323 （10）《建筑工程施工质量验收统一标准》----GB50300-2001 （11）公司编制的压力管道安装工程《质量保证手册》、《程序文件》、《作业指导书》等有关文件资料。 1.2 说明 用文件；根据工程特点以及在施工过程中遇到的特殊环节，再制定切实可行的作业指导文件，以确保工程施工质量和按期交工。 2、工程概况 2.1 工程概况 该工程主要施工内容为：定位放线，管沟工程，成品保温管预制，管道焊接组对安装敷设，补偿器安装，焊缝无损检验，管道压力试验、管道焊接口及补偿器保温，管道吹扫，试运行等工作内容。该工程质量要求达到合格标准。 2.2 施工应具备的条件 （1）施工图纸、安装规范、标准等资料齐全。 （2）到货的管材满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。 （3）施工现场做到“三通一平”，具备施工条件。
2014年保障性住房建设项目室外供热 配套设施工程 （****供热管网建设） 施 工 组 织 设 计 编制人： 审核人：
审批人： 编制单位： 目录 一、工程概况 1、工程内容 2、工程地点 二、施工方案 1、施工前的准备 2、组建项目部 3、施工流向 4、施工阶段划分关键控制点 5、本工程管道安装的基本要求 三、土建安装工程技术措施 1、土建施工的内容 2、定位放线 3、管沟人工开挖 4、管沟回填 四、管道安装工程技术措施
1、管道安装的准备工作 2、管件的预制 3、运输、布管与下管 4、管道的防腐 5、管道的焊接 6、压力管道的吊装 7、管道支架、吊架的安装 8、管道焊接外观检验 9、阀门闸阀安装 10、管道压力试验 11、法兰安装 12、管道工安全技术措施 五、质量目标及保证措施 六、安全生产技术组织措施 七、文明施工及扬尘治理技术组织措施 八、劳动力配备计划及主要施工机具设备计划
一、工程概况 （一）工程内容 本工程位于***，*****保障性住房，对该段进行管沟开挖、夯实、回填，管沟内铺细沙；砌筑检查井，聚乙烯聚氨酯发泡直埋螺旋管安装敷设，接头保温；安装中压闸阀、三通、弯头、热计量表；安装固定支墩支架，浇筑固定支墩；安装波纹补偿器，管道做强度严密性试验。 （二）工程地点 ******* 二、施工方案 （一）施工前的准备工作 1、熟悉图纸：组织图纸内审，组织现场技术人员熟悉施工图纸，深刻领会设计意图及要求，会同建设单位、设计单位做好图纸会审工作，把图纸上存在的问题在施工前解决。 2、技术交底：项目部经理组织项目部专业技术人员对工程的关键部位、关键工序、特殊过程施工编制专门的施工方案，对采用的新工艺、新材料应编制施工作业指导书，并及时做好各进场班组的技术、质量、
襄垣县泰瑞达供热 热电联产二线集中供热管网土建工程（城外供热管网）六标施工组织设计 嘉泰建设发展
目录第一章编制说明： 第二章工程概述： 第三章工程特点及难点： 第四章主要施工方案： 第五章施工质量保证措施： 第六章安全施工保证措施： 第七章文明施工保证措施： 第八章施工进度保证措施： 第九章环境保护、降低成本措施： 第十章附件： 第十一章附表： （一）拟投入本标段的主要施工设备表（二）拟配备本标段的试验和检测仪器设备表（三）劳动力计划表 （四）计划开、竣工日期和施工进度网络图（五）施工总平面图 （六）临时用地表
施工组织设计 第一章编制说明 第一节编制说明： 为能保质保量、安全、按期完成此项工程任务，确保运行使用时的安全性、可靠性,借鉴我公司以往工程的施工管理经验和人力及机械资源配备情况，进行编制。 第二节编制依据： 一、招标文件 《城市热电网设计规》(CJJ34-2002) 《建筑地基基础设计规》(GB50007-2002) 《砌体结构设计规》(GB50003-2001) 《工程测量规》 GBJ50026－93； 《城镇直埋供热管道工程技术规程》(CJJ/T81-98) 《城镇供热管管网工程施工及验收规》(CJJ28-2004) 《工业设备及管道防腐蚀工程施工及验收规》(HGJ229-91) 《建筑防腐蚀工程质量检验评定标准》(GB50224-95) 《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88) 《施工现场临时用电安全技术规》(JGJ46-2005) 现行《建筑安装工程施工质量验收统一标准》 《公司常用吊车性能表》； 第二章工程概况 第一节建设规模：
1总述 1.1工程概况 为了满足日益增长的用热需求，改善该区域供热质量。泾阳县周边棚户区改造配套基础设施项目热力管网1208.6米(426*7 840米;529*7 278.6米；630*8 80米；133*4 10米）。本项目工程范围粮集路—金柳大街段。采用直埋式预制保温管，供水保温材料聚异氰尿酸酯保温层和玻璃钢或高密聚乙烯外护管组成；回水材料聚氨酯保温层和玻璃钢或高密聚乙烯外护管组成。 1.2工程特点 本工程管道设计压力1.6MPa，采用自然补偿和方形补偿相结合的方式。供水管道130℃，回水管道70℃。 1.3工程主要施工内容 主要工程内容包括基坑开挖、支护、管道支架制作、安装；管道焊接、安装及管道压力试验、吹扫、探伤，保温等。 2编制依据 1、图纸及有关技术文件。 2、《城镇供热管网设计规范》CJJ34-2010 3、《工业金属管道设计规范》GB50316-2000(2008修订版） 4、《压力管道安全管理与监察规定》（劳部发【1996】140号） 5、《供热工程制图标准》CJJ/T78-1997。 6、《城镇直埋供热管道工程技术规范》CJJ/T81-2013
3 施工进度计划 1、1施工机械及材料计划表
14 撬 杠 根 6 15 电缆线 米 300 16 磨光机 Φ150 台 5 1、2根据施工图纸，确定管线的布置，结合现场的实际情况，测量并规划出管道沟槽的开挖计划，裁出路面开挖尺寸，组织挖掘设备进场施工。管沟开挖以设计绝对高程坡度，断面以设计尺寸为准，管沟开挖至设计高程后应找平并对基槽进行清理，将沟中大于50mm 粒径的石块清理干净，清理干净待甲方、监理方对基础验收合格后方可进行基础灰土施工。 1、3基础开挖严格按照设计要求放坡，开挖过后及时做安全防护，打支撑。在基坑开挖期间，设专人检查基坑稳定。基坑四周做安全防护，用彩钢瓦或密目网封闭。 4施工方法 1、安装顺序 2、管道安装 2.1管道预处理 管道表面防锈应为Sa2.5级，粗糙度40-70UM 。 2.2管道焊接 2.2.1焊材管理 A 焊材须按焊材管理制度严格管理。 B 焊材要有齐全的材质证明并经检验确认后方可入库。 管道组管道 管道试防腐管道交
济南市武家庄旧村改造工程（一期室外综合管线） 热力工程施工方案 编制单位：中国新兴建设开发总公司 济南武家庄旧村改工程项目部 编制日期：二0一二年九月二十二日
热力工程施工方案 一、工程概况 1、工程简介 武家庄旧村安置小区工程位于济南市高新技术开发区孙村片区西北部。规划面积43.2公顷，为新建小区。 本工程为武家庄旧村安置一期室外综合管线工程，包括给水系统、排水系统、热力系统及毛石挡土墙工程。 2、主要工程量 热力系统供回水温度80/60℃，采暖系统分为高、低两个区。热力管道采用直埋敷设，直埋管道为高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管，弯头、三通管件使用加强型。管径有DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300。总长约5389m，放气井4座，排气井8座，检查井8座。 二、施工部署 1、施工阶段划分 施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。 ⑴、施工准备阶段 从接到中标通知书后至开工前进行，编制施工准备计划，按计划进行各种施工前准备。 ⑵、施工阶段
在这期间需合理组织、精心施工，完成工程各项指标。 ⑶、竣工验收阶段 在工程完工后进行，期间需进行大量资料准备工作，整理各项原始数据，按业主要求提供项目竣工验收各项资料，配合业主进行项目各种检测和评定。 2、施工区域划分 根据现场情况，施工区域分为5个区，一区为西南部，主要有3-3#、3-4#、3-5#、3-6#、3-11#；二区为东南部，主要有3-14#、3-15#、3-16#、3-17#、3-18#；三区为东北部，主要有3-19#、3-20#、3-21#、3-22#、3-23#、3-24#；四区为西北部，主要有2-14#、2-16#高层；五区为主路部分。 三、施工准备 1、现场调查： ⑴、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。 ⑵、确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。 ⑶、提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。 ⑷、做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。 2、交底： 计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措

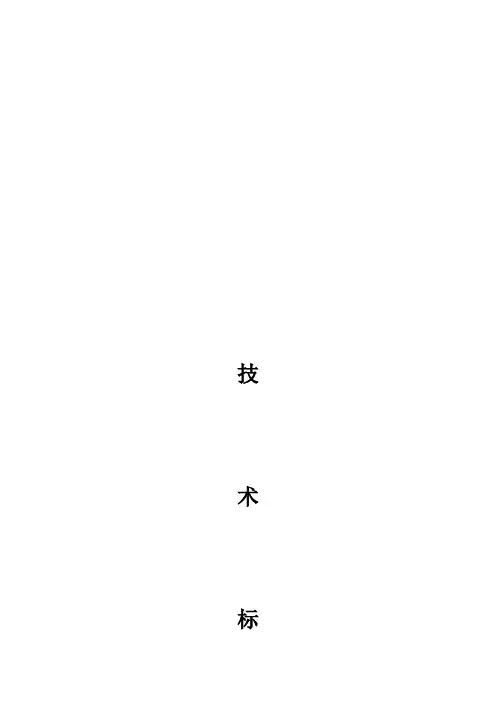

技 术标．
