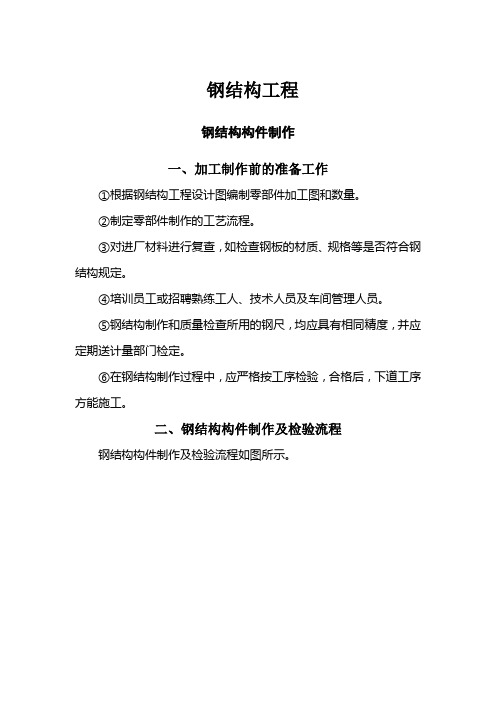

（一）准备工作
进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。
（二）钢结构构件生产的工艺流程
放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。
(1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
(2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。打冲孔，标出零件编号等。
（3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。
(4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。
（5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。
(6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。
(7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。
(8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。
（9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。
(11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进
行施工。
(12)涂装:严格按设计要求和有关规定进行施工。
