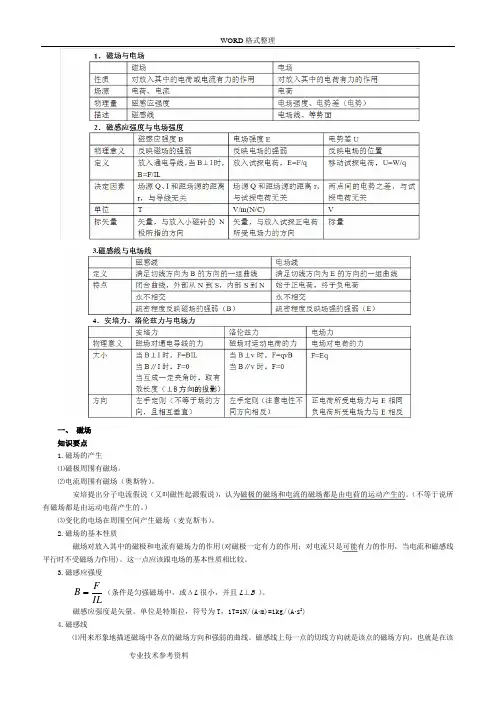

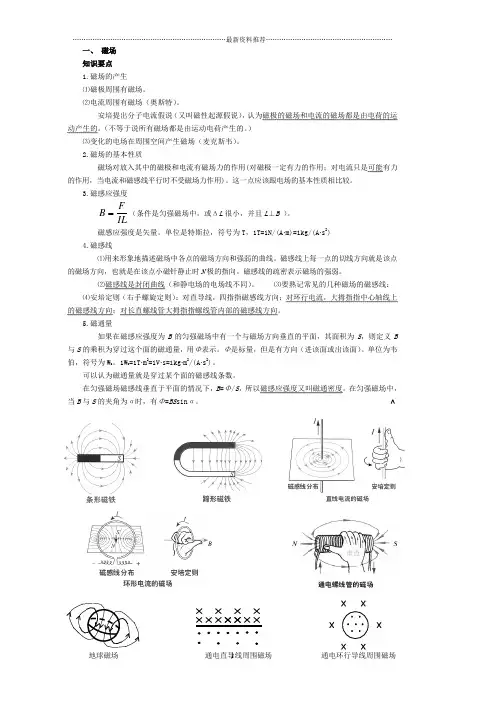

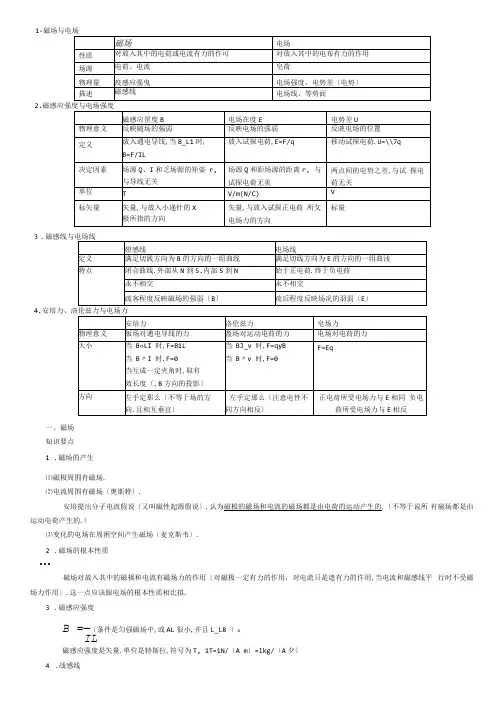

一、 磁场 知识要点 1.磁场的产生 ⑴磁极周围有磁场。
⑵电流周围有磁场（奥斯特）。
安培提出分子电流假说（又叫磁性起源假说），认为磁极的磁场和电流的磁场都是由电荷的运动产生的。（不等于说所有磁场都是由运动电荷产生的。）
⑶变化的电场在周围空间产生磁场（麦克斯韦）。 2.磁场的基本性质
磁场对放入其中的磁极和电流有磁场力的作用(对磁极一定有力的作用；对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用)。这一点应该跟电场的基本性质相比较。
3.磁感应强度 IL
F
B
（条件是匀强磁场中，或ΔL 很小，并且L ⊥B ）。 磁感应强度是矢量。单位是特斯拉，符号为T ，1T=1N/(A ?m)=1kg/(A ?s 2
) 4.磁感线
⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N 极的指向。磁感线的疏密表示磁场的强弱。
⑵磁感线是封闭曲线（和静电场的电场线不同）。⑶要熟记常见的几种磁场的磁感线：
⑷安培定则（右手螺旋定则）：对直导线，四指指磁感线方向；对环行电流，大拇指指中心轴线上的磁感线方向；对长直螺线管大拇指指螺线管内部的磁感线方向。
5.磁通量
如果在磁感应强度为B的匀强磁场中有一个与磁场方向垂直的平面，其面积为S，则定义B与S的乘积为穿过这个面的磁通量，用Φ表示。Φ是标量，但是有方向（进该面或出该面）。单位为韦伯，符号为W b。1W b=1T?m2=1V?s=1kg?m2/(A?s2)。
可以认为磁通量就是穿过某个面的磁感线条数。
在匀强磁场磁感线垂直于平面的情况下，B=Φ/S，所以磁感应强度又叫磁通密度。在匀强磁场中，当B与S的夹角为α时，有Φ=BS sinα。
地球磁场通电直导线周围磁场通电环行导线周围磁场
二、安培力（磁场对电流的作用力）
知识要点
1.安培力方向的判定 ⑴用左手定则。
⑵用“同性相斥，异性相吸”（只适用于磁铁之间或磁体位于螺线管外部时）。
⑶用“同向电流相吸，反向电流相斥”（反映了磁现象的电本质）。可以把条形磁铁等效为长直螺线管（不要把长直螺线管等效为条形磁铁）。
只要两导线不是互相垂直的，都可以用“同向电流相吸，反向电流相斥”判定相互作用的磁场力的方向；当两导线互相垂直时，用左手定则判定。
2.安培力大小的计算：F =BLI sin α（α为B 、L 间的夹角）高中只要求会计算α=0（不受安培力）和α=90°两种情况。
例题分析
例1：如图所示，可以自由移动的竖直导线中通有向下的电流，不计通电导线的重力，
仅在磁场力作用下，导线将如何移动？
解：先画出导线所在处的磁感线，上下两部分导线所受安培力的方向相反，使导线从左
向右看顺时针转动；同时又受到竖直向上的磁场的作用而向右移动（不要说成先转90°后平移）。分析的关键是画出相关的磁
感线。
例2：条形磁铁放在粗糙水平面上，正中的正上方有一导线，通有图示方向的电
流后，磁铁对水平面的压力将会＿＿(增大、减小还是不变？)。水平面对磁铁的摩擦力大小为＿＿。
解：本题有多种分析方法。⑴画出通电导线中电流的磁场中通过两极的那条磁感线（如图中粗虚线所示），可看出两极受的磁场力的合力竖直向上。磁铁对水平面的压力减小，但不受摩擦力。⑵画出条形磁铁的磁感线中通过通
电导线的那一条（如
图中细虚线所示），可看出导线受到的安培力竖直向下，因此条形磁铁受的反作用力竖直向上。⑶把条形磁铁等效为通电螺线
管，上方的电流是向里的，与通电导线中的电流是同向电流，所以互相吸引。
例3：如图在条形磁铁N 极附近悬挂一个线圈，当线圈中通有逆时针方向的电流时，线圈将向哪个方向偏转？
解：用“同向电流互相吸引，反向电流互相排斥”最简单：条形磁铁的等效螺线管的电流在正面是向下的，与线圈中的电流方向相反，互相排斥，而左边的线圈匝数多所以
线圈向右偏转。（本题如果用“同名磁极相斥，异名磁极相吸”将出现判断错误，因为那只适用于线圈位于磁铁外部的情况。）
例4：电视机显象管的偏转线圈示意图如右，即时电流方向如图所示。该时刻由里向外射出的电子流将向哪个方向偏转？
解：画出偏转线圈内侧的电流，是左半线圈靠电子流的一侧为向里，右半线圈靠电子流的一侧为向外。电子流的等效电流方向是向里的，根据“同向电流互相吸引，反向电流互相排斥”，可判定电子流向左偏转。（本题用其它方法判断也行，但不如这个方法简洁）。
例5：如图所示，光滑导轨与水平面成α角，导轨宽L 。匀强磁场磁感应强度为B 。金属杆长也为L ，质量为m ，水平放在导轨上。当回路总电流为I 1时，金属杆正
好能静止。求：⑴
B
至少多大？这时B 的方向如何？⑵若保持B 的大小不变而将B 的方向改为竖直向上，应把回路总电流I 2调到多大才能使金属杆保持静止？
解：画出金属杆的截面图。由三角形定则可知，只有当安培力方向沿导轨平面向上时安培力才最小，B 也最小。根据左手定则，这时B 应垂直于导轨平面向上，大小满
足：BI 1L =mg sin α， B =mg sin α/I 1L 。
当B 的方向改为竖直向上时，这时安培力的方向变为水平向右，沿导轨方向合力为零，得
BI 2L cos α=mg sin α，I 2=I 1/cos α。（在解这类题时必须画出截面图，只有在截面图上才能正确表示各力的准确方向，从而弄清
各矢量方向间的关系）。
例6：如图所示，质量为m 的铜棒搭在U 形导线框右端，棒长和框宽均为L ，磁感应强度为B 的匀强磁场方向竖直向下。电键闭合后，在磁场力作用下铜棒被平抛出去，下落h 后落在水平面
上，水平位移为s 。求闭合电键后通过铜棒的电荷量Q 。
解：闭合电键后的极短时间内，铜棒受安培力向右的冲量F Δt =mv 0而被平抛出去，其中F =BIL ，而瞬时电流和时间的乘积等于电荷量Q =I Δt ，由平抛规律可算铜棒离开导
线框时的初速度
h g s
t s v 20==
，最终可得
h
g
BL ms Q 2=。 三、洛伦兹力
知识要点
1.洛伦兹力
运动电荷在磁场中受到的磁场力叫洛伦兹力，它是安培力的微观表现。 计算公式的推导：如图所示，整个导线受到的磁场力（安培力）为F 安 =BIL ；其中I=nesv ；设导线中共有N 个自由电子N=nsL ；每个电子受的磁场力为F ，则F
安
=NF 。由以上四式可得F=qvB 。条件是v 与B 垂直。当v 与B 成
θ角时，F=qvB sin
θ。
2.洛伦兹力方向的判定
在用左手定则时，四指必须指电流方向（不是速度方向），即正电荷定向移动的方向；对负电荷，四指应指负电荷定向移动方向的反方向。
3.洛伦兹力大小的计算
带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，由此可以推导出该圆周运动的半径公式和周期公式： Bq
m T Bq mv r π2,==
4.带电粒子在匀强磁场中的偏转
⑴穿过矩形磁场区。一定要先画好辅助线（半径、速度及延长线）。偏转角由
sin θ=L /R 求出。
侧移由R 2
=L 2
-(R-y )2
解出。经历时间由Bq
m t θ
=得出。
注意，这里射出速度的反向延长线与初速度延长线的交点不再是宽度线段的中点，这点与带电粒子在匀强电场中的偏转结论不同！
⑵穿过圆形磁场区。画好辅助线（半径、速度、轨迹圆的圆心、连心线）。
偏
角
可
由
O
R r =
2
tan
θ
求出。经历时间由Bq
m t θ=
得出。
注意：由对称性，射出线的反向延长线必过磁场圆的圆心。
例题分析
例1：磁流体发电机原理图如右。等离子体高速从左向右喷射，两极板间有如图方
向的匀强磁场。该发电机哪个极板为正极？两板间最大电压为多少？
解：由左手定则，正、负离子受的洛伦兹力分别向上、向下。所以上极板为正。正、负极板间会产生电场。当刚进入的正负离子受的洛伦兹力与电场力等值反向时，达到最大电压：U=Bdv 。当外电路断开时，这也就是电动势E 。当外电路接通时，极板上的电荷量减小，板间场强减小，洛伦兹力将大于电场力，进入的正负离子又将发生偏转。这时电动势
仍是E=Bdv ，但路端电压将小于Bdv 。
在定性分析时特别需要注意的是：
⑴正负离子速度方向相同时，在同一磁场中受洛伦兹力方向相反。
⑵外电路接通时，电路中有电流，洛伦兹力大于电场力，两板间电压将小于Bdv ，但电动势不变（和所有电源一样，电动势是电源本身的性质。）
⑶注意在带电粒子偏转聚集在极板上以后新产生的电场的分析。在外电路断开时最终将达到平衡态。 例2：半导体靠自由电子（带负电）和空穴（相当于带正电）导电，分为p 型和n 型两种。p 型半导体中空穴为多数载流子；n 型半导体中自由电子为多数载流子。用以下实验可以判定一块半导体材料是p 型还是n 型：将材料放在匀强磁场中，通以图示方向的电流I ，用电压表比较上下两个表面的电势高低，若上极板电势高，就是p 型半导体；若下极板电势高，就是n 型半导体。试分
析原因。
解：分别判定空穴和自由电子所受的洛伦兹力的方向，由于四指指电流方向，都向右，所以洛伦兹力方向都向上，它们都将向上偏转。p 型半导体中空穴多，上极板的电势高；n 型半导体中自由电子多，上极板电势低。
注意：当电流方向相同时，正、负离子在同一个磁场中的所受的洛伦兹力方向相同，所以偏转方向相同。
例3：如图直线MN 上方有磁感应强度为B 的匀强磁场。正、负电子同时从同一点O 以与MN 成30°角的同样速度v 射入磁场（电子质量为m ，电荷为e ），它们从磁场中射出时相距多远？射出的时间差是多少？
解：正负电子的半径和周期是相同的。只是偏转方向相反。先确定圆心，画出半径，由对称性知：射入、射出点和圆心恰好组成正三角形。所以两个射出点相距2r ，由图还看出经历时间相差2T /3。答案为射出点相距Be
mv s 2=，
时
间
差
为
Bq
m
t 34π=
?。关键是找圆心、找半径和用对称。
例4：一个质量为m 电荷量为q 的带电粒子从x 轴上的P (a ，0)点以速度v ，沿与x 正方向成60°
的方向射入第一象限内的匀强磁场中，并恰好垂直于y 轴射出第一象限。求
匀强磁场的磁感应强度
B 和射出点的坐标。
解：由射入、射出点的半径可找到圆心O /
，并得出半径为
aq
mv B Bq mv a r 23,3
2=
=
=
得；射出点坐标为（0，a 3）
。
M
N
x
四、带电粒子在混合场中的运动
知识要点
1.速度选择器
正交的匀强磁场和匀强电场组成速度选择器。带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通过速度选择器。否则将发生偏转。这个速度的大小可以由洛伦兹力和电场力的平衡得
出：qvB=Eq ，B
E v =。在本图中，速度方向必须向右。
⑴这个结论与离子带何种电荷、电荷多少都无关。
⑵若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做
正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小，洛伦兹力也
将减小，轨迹是一条复杂曲线。
2.带电微粒在重力、电场力、磁场力共同作用下的运动
⑴带电微粒在三个场共同作用下做匀速圆周运动。必然是电场力和重力平衡，而洛伦兹力充当向心力。 ⑵与力学紧密结合的综合题，要认真分析受力情况和运动情况（包括速度和加速度）。必要时加以讨论。
例题分析
例1：某带电粒子从图中速度选择器左端由中点O 以速度v 0向右射去，从右端中心a 下方的b 点以速度v 1射出；若增大磁感应强度B ，该粒子将打到a 点上
方的c 点，且有ac =ab ，则该粒子带___电；第二次射出时的速度为_____。
解：B 增大后向上偏，说明洛伦兹力向上，所以为带正电。由于洛伦兹力总不做功，所以两次都是只有电场力做功，第一次为正功，第二次为负功，但功的绝
对值相同。
21202222020212,2
1212121v v v mv mv mv mv -=∴-=-
例2：如图所示，一个带电粒子两次以同样的垂直于场线的初速度v 0分别穿越匀强电场区和匀强磁场区， 场区的宽度均为L 偏转角度均为α，求E ∶B
20
tan mv EqL =
α，在
解：分别利用带电粒子的偏角公式。在电场中偏转：
磁场中偏转：0
sin mv LBq =α，由以上两式可得α
cos 0v B
E =
。
可以证明：
当偏转角相同时，侧移必然不同（电场中侧移较大）；当侧移相同时，偏转角必然不同（磁场中偏转角较
大）。
例3：一个带电微粒在图示的正交匀强电场和匀强磁场中在竖直面内做匀速圆周运动。则该带电微粒必然带_____，旋转方向为_____。若已知圆半径为r ，电场强度为E 磁感应强度为B ，则线速度为
_____。
解：因为必须有电场力与重力平衡，所以必为负电；由左手定则得逆时针
转
动
；
再
由
E
Brg v Bq mv r mg Eq ==
=得和
例4：质量为m带电量为q的小球套在竖直放置的绝缘杆上，球与杆间的动摩擦因数为μ。匀强电场和匀强磁场的方向如图所示，电场强度为E，磁感应强度为B。小球由静止释放后沿杆下滑。设杆足够长，电场和磁场也足够大，求运动过程中小球的最大加速度和最大速度。
解：不妨假设设小球带正电（带负电时电场力和洛伦兹力都将反向，结论相同）。刚释放时小球受重力、电场力、弹力、摩擦力作用，向下加速；开始运动后又受到洛伦兹力作用，弹力、摩擦力开始减小；当洛伦兹力等于电场力时加速度最大为g。随着v的增大，洛伦兹力大于电场力，弹力方向变为向右，且不断增大，摩
擦力随着增大，加速度减小，当摩擦力和重力大小相等时，小球速度达到最大
B
E
Bq
mg
v+
=
μ
。
若将磁场的方向反向，而其他因素都不变，则开始运动后洛伦兹力向右，弹
m
Eq
g
a
μ
-
=；摩擦力、摩擦力不断增大，加速度减小。所以开始的加速度最大为
力等于重力时速度最大，为
B
E
Bq
mg
v-
=
μ
。
5.(20分)如图所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成。已知：静电分析器通道的半径为R，均匀辐射电场的场强为E。磁分析器中有垂直纸面向外的匀强磁场，磁感强度为B。问：（1）为了使位于A处电量为q、质量为m的离子，从静止开始经加速电场加速后沿图中圆弧虚线通过静电分析器，加速电场的电压U应为多大？（2）离子由P点进入磁分析器后，最终打在乳胶片上的Q点，该点距入射点P多远？
解：（1）离子在加速电场中加速，根据动能定理有
①(3分)
离子在辐向电场中做匀速圆周运动，电场力提供向心力，有
②(4分)
解得③(2分)
（2）离子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，有
Eq
mg
N
v a
f
v m
qvB Eq
f
mg
④(3分)
由②、④式得⑤(5分)
故(3分)
例6：（20分）如图所示，固定在水平桌面上的光滑金属框架cdef处于竖直向下磁感应强度为B0的匀强磁场中。金属杆ab与金属框架接触良好。此时abed构成一个边长为l的正方形，金属杆的电阻为r，其余部分电阻不计。
⑴若从t=0时刻起，磁场的磁感应强度均匀增加，每秒钟增量为k，施加一水平拉力保持金属杆静止不动，求金属杆中的感应电流。
⑵在情况⑴中金属杆始终保持不动，当t= t1秒末时，求水平拉力的大小。
⑶若从t=0时刻起，磁感应强度逐渐减小，当金属杆在框架上以恒定速度v向右做匀速运动时，可使回路中不产生感应电流。写出磁感应强度B与时间t的函数关系式。
解(1)设瞬时磁感应强度为B ,由题意得①（１分）
产生感应电动势为②（３分）
根据闭合电路欧姆定律得，产生的感应电流③（３分）
（２）由题意，根据二力平衡，安培力等于水平拉力，即④（１分）
⑤（３分）
由①③⑤得，所以（２分）
（３）回路中电流为０，说明磁感应强度逐渐减小产生的感应电动势Ｅ和金属杆运动产生的感应电动势相反，即，则有
（４分）解得（２分）
例7(19分)如图，在x轴上方有磁感强度大小为B，方向垂直纸面向里的匀强磁场。x轴下方有磁感强度大小为B/2，方向垂直纸面向外的匀强磁场。一质量为m、电量为–q的带电粒子（不计重力），从x轴上O点以速度v0垂直x轴向上射出。求：（1）经多长时间粒子第三次到达x轴。(初位置O点为第一次)（2）粒子第三次到达x轴时离O点的距离。
解：
（1）粒子运动轨迹示意图如右图（2分）
由牛顿第二定律
①（4分）
②（2分）
得T1 = （2分）
T2 = （2分）
粒子第三次到达x轴需时间t = （1分）
（2）由①式可知r1 = （2分）
r2 = （2分）
粒子第三次到达x轴时离O点的距离s = 2r1 2r2 = （2分）
例8、如图所示，在第I象限范围内有垂直xOy平面的匀强磁场，磁感应强度为B。质量为m、电量大小为q的带电粒子（不计重力），在axy平面里经原点O射入磁场中，初速度为v0，且与x轴成60°角，试分析计算：
（1）带电粒子从何处离开磁场？穿越磁场时运动方向发生的偏转角多大？
（2）带电粒子在磁场中运动时间多长？
解：带电粒子若带负电荷，进入磁场后将向x轴偏转，从A点离开磁场；若带正电荷，进入磁场后将向y轴偏转，从B
点离开磁场；如图所示．带电粒子进入磁场后作匀速圆周运动，轨迹半径均为．圆心位于过O点与v0垂直的同一
条直线上，O1O＝O2O＝O1A＝O2B＝R，带电粒子沿半径为R的圆周运动一周的时间为
．
（１）粒子若带负电荷，进入磁场后将向x轴偏转，从A点离开磁场，运动方向发生
的偏角为：
θ1＝2θ＝2×600＝1200。
A点到原点O的距离为：
粒子若带正电荷，进入磁场后将向y轴偏转，在B点离开磁场；运动方向发生的偏角为：
θ2＝2（900－θ）＝2×300＝600。
B点到原点O的距离为：
（２）粒子若带负电荷，进入磁场后将向x轴偏转，从A点离开磁场，运动的时间为：
粒子若带正电荷，进入磁场后将向y轴偏转，在B点离开磁场；运动的时间为：
例9、右图是科学史上一张著名的实验照片，显示一个带电粒子在云室中穿过某种金属板运动的径迹。云室旋转在匀强磁场中，磁场方向垂直照片向里。云室中横放的金属板对粒子的运动起阻碍作用。分析此径迹可知粒子
A. 带正电，由下往上运动
B. 带正电，由上往下运动
C. 带负电，由上往下运动
D. 带负电，由下往上运动 答案： A 。
解析：粒子穿过金属板后，速度变小，由半径公式qB
mv
r =
可知，半径变小，粒子运动方向为由下向上；又由于洛仑兹力的方向指向圆心，由左手定则，粒子带正电。选A 。
例10、如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中。一质量为m （质量分布均匀）的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u 。现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离L 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g 。则此过程
A.杆的速度最大值为
B.流过电阻R 的电量为
C.恒力F 做的功与摩擦力做的功之和等于杆动能的变化量
D.恒力F 做的功与安倍力做的功之和大于杆动能的变化量 答案BD
【解析】当杆达到最大速度v m 时，
22=+--r
R v d B mg F m
μ得
()()2
2d B r R mg F v m +-=
μ，A
错；由公式
()
()r
R BdL
r R S B r R q +=+=
+=
??Φ
，B 对；在棒从开始到达到最大速度的过程中由动能定理有：K f F E W W W ?=++安，
其中mg W f μ-=，Q W -=安，恒力F 做的功与摩擦力做的功之和等于杆动能的变化量与回路产生的焦耳热之和，C 错；
恒力F 做的功与安倍力做的功之和等于于杆动能的变化量与克服摩擦力做的功之和，D 对。
例11、如图甲，在水平地面上固定一倾角为θ的光滑绝缘斜面，斜面处于电场强度大小为E 、方向沿斜面向下的匀强电场中。一劲度系数为k 的绝缘轻质弹簧的一端固定在斜面底端，整根弹簧处于自然状态。一质量为m 、带电量为q （q>0）的滑块从距离弹簧上端为s 0处静止释放，滑块在运动过程中电量保持不变，设滑块与弹簧接触过程没
有机械能损失，弹簧始终处在弹性限度内，重力加速度大小为g 。
（1）求滑块从静止释放到与弹簧上端接触瞬间所经历的时间t 1 （2）若滑块在沿斜面向下运动的整个过程中最大速度大小为v m ，求滑块从静止释放到速度大小为v m 过程中弹簧的弹力所做的功W ；
（3）从滑块静止释放瞬间开始计时，请在乙图中画出滑块在沿斜面向下运动的整个过程中速度与时间关系v-t 图象。图中横坐标轴上的t 1、t 2及t 3分别表示滑块第一次与弹簧上端接触、第一次速度达到最大值及第一次速度减为零的时
刻，纵坐标轴上的v 1为滑块在t 1时刻的速度大小，v m 是题中所指的物理量。（本小题不要求写出计算过程．．．．．．．．．．．．
）
答案（1）θ
sin 20
1
mg qE ms t +=
; （2）)sin ()sin (2102
k
qE mg s qE mg mv W m ++?+-=
θθ; (3)
【解析】本题考查的是电场中斜面上的弹簧类问题。涉及到匀变速直线运动、运用动能定理处理变力功问题、最大速度问题和运动过程分析。
（1）滑块从静止释放到与弹簧刚接触的过程中作初速度为零的匀加速直线运动，设加速度大小为a ，则有 qE +mg sin θ=ma ① 2
10
2
1at s =
② 联立①②可得 θ
sin 20
1
mg qE ms t +=
③
（2）滑块速度最大时受力平衡，设此时弹簧压缩量为0x ，则有 0sin kx qE mg =+θ
④
从静止释放到速度达到最大的过程中，由动能定理得 02
1)()sin (2
0-=
++?+m m mv W x x qE mg θ ⑤ 联立④⑤可得 )sin ()sin (2102
k
qE mg s qE mg mv W
m ++?+-=
θθs （3）如图
例12、图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10-3
T,在X 轴上距坐标原点L=0.50m 的P 处为离子的入射口，在Y 上安放接收器，现将一带正电荷的粒子以v=3.5×104
m/s 的速率从P 处射入磁场，若粒子在y 轴上距坐标原点L=0.50m 的M 处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m,电量为q,不记其重力。 （1）求上述粒子的比荷
q
m
； （2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y 轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；
（3）为了在M 处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的
最小面积，并在图中画出该矩形。
答案（1）
m
q =4.9×7
10C/kg （或5.0×7
10C/kg ）；（2）s t
6109.7-?= ； （3）225.0m S =
【解析】本题考查带电粒子在磁场中的运动。第（2）问涉及到复合场（速度选择器模型）第（3）问是带电粒子在有界磁场（矩形区域）中的运动。
（1）设粒子在磁场中的运动半径为r 。如图甲，依题意M 、P 连线即为该粒子在磁场中作匀速圆周运动的直径，由几何关系得 2
2L r
=
①
由洛伦兹力提供粒子在磁场中作匀速圆周运动的向心力，可得
r
v m
qvB 2
= ②
联立①②并代入数据得
m
q =4.9×710C/kg （或5.0×7
10C/kg ） ③
（2）设所加电场的场强大小为E 。如图乙，当粒子子经过Q 点时，速度沿y 轴正方向，依题意，在此时加入沿x 轴正方向的匀强电场，电场力与此时洛伦兹力平衡，则有 qvB qE
= ④
代入数据得 C N E
/70= ⑤
所加电场的长枪方向沿x 轴正方向。由几何关系可知，圆弧PQ 所对应的圆心角为45°，设带点粒子做匀速圆周运动的周期为T ，所求时间为t ，则有
T t 0
36045=
⑥
v
r
T
π2=
⑦ 联立①⑥⑦并代入数据得 s t
6109.7-?= ⑧
（3）如图丙，所求的最小矩形是P P MM 11，该区域面积
22r S
= ⑨
联立①⑨并代入数据得 225.0m S
=
矩形如图丙中P P MM 11（虚线）
例13、如图，在x 轴下方有匀强磁场，磁感应强度大小为B ，方向垂直于x y 平面向外。P 是y 轴上距原点为h 的一点，N 0为x 轴上
距原点为a 的
一点。A 是一块平行于x 轴的挡板，与x 轴的距离为，A 的中点在y 轴上，
长度略小于。带点粒子与挡板碰撞前后，x 方向的分速度不变，y 方向的分速度反向、大小不变。质量为m ，电荷量为q （q>0）的粒子从P 点瞄准N 0点入射，最
后又通过P 点。不计重力。求粒子入射速度的所有可能值。
26. 【解析】设粒子的入射速度为v,第一次射出磁场的点为'
O N ,与板碰
撞后再次进
入磁场的位置为1N .粒子在磁场中运动的轨道半径为R,有qB
mv R
=
…⑴,粒子速率不变,每次进入磁场与射出磁场位置间距
离1x 保持不变有=1x θsin 2R N N O O ='…⑵,粒子射出磁场与下一次进入磁场位置间的距离2x 始终不变,与1N N O '
相
等.由图可以看出a x =2
……⑶
设粒子最终离开磁场时,与档板相碰n 次(n=0、1、2、3…).若粒子能回到P 点,由对称性,出射点的x 坐标应为-a,即
()a nx x n 2121=-+……⑷,由⑶⑷两式得a n n x 1
21++=……⑸
若粒子与挡板发生碰撞,有4
21
a
x x >
-……⑹联立⑶⑷⑹得n<3………⑺联立⑴⑵⑸得 a n n m qB v 1
2
sin 2++?=
θ………⑻把2
2
sin h
a h +=
θ代入⑻中得
0,2
2=+=n mh h a qBa v o …………⑼
1,432
21=+=n mh h a qBa v …………⑾
2,322
22=+=n mh
h a qBa v …………⑿
例14、如图所示，直角坐标系xOy 位于竖直平面内，在水平的x 轴下方存在匀强磁场和匀强电场，磁场的磁感应为B,方向垂直xOy 平面向里，电场线平行于y 轴。一质量为m 、电荷量为q 的带正电的小球，从y 轴上的A 点水平向右抛出，经x 轴上的M 点进入电场和磁场，恰能做匀速圆周运动，从x 轴上的N 点第一次离开电场和磁场，MN 之间的距离为L,小球过M 点时的速度方向与x 轴的方向夹角为θ.不计空气阻力，重力加速度为g,求 (1) 电场强度E 的大小和方向； (2) 小球从A 点抛出时初速度v 0的大小; (3) A 点到x 轴的高度h.
（1）
q
mg ，方向竖直向上 （2）
θcot 2m
qBL
（3）g m L B q 22228
【解析】本题考查平抛运动和带电小球在复合场中的运动。
（1）小球在电场、磁场中恰能做匀速圆周运动，说明电场力和重力平衡（恒力不能充当圆周运动的向心力），有
mg qE = ①
q
mg
E =
②
重力的方向竖直向下，电场力方向只能向上，由于小球带正电，所以电场强度方向竖直向上。
（2）小球做匀速圆周运动，O ′为圆心，MN 为弦长，θ='∠P O M ，如图所示。设半径为r ，由几何关系知
θsin =r
2L
③ 小球做匀速圆周运动的向心力由洛仑兹力白日提供，设小球做圆周运动的速率为v ，有
r
mv qvB 2
=
由速度的合成与分解知
θcos 0
=v
v ⑤ 由③④⑤式得
θcot 20
m
qBL
v =
⑥ （3）设小球到M 点时的竖直分速度为v y ，它与水平分速度的关系为 θtan 0v v y = ⑦
由匀变速直线运动规律 gh v 22
= ⑧
由⑥⑦⑧式得
g
m L B q h 22
228=
⑨
例15、如图18（a ）所示，一个电阻值为R ，匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路，线圈的半径为r 1，在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图18（b ）所示，图线与横、纵轴的截距分别为t 0和B 0导线的电阻不计，求0至t 1时间内 （1）通过电阻R 1上的电流大小和方向；
（2）通过电阻R 1上的电量q 及电阻R 1上产生的热量
解：（1）由法拉第电磁感应定律知
2
2022t r nB t
B
t
r
n n
E ππ=
==????Φ
由闭合电路欧姆定律知
02
2033Rt r nB R
E I π=
=
，方向由b →a
R 1
a
b
（a ）B
B 0
t
t 0
t 1
O
（b ）图18
（2）通过电阻R 1上的电量为0
122031Rt t r nB It q π=
=
电阻R 1上产生的热量为
2
1
4
2202292112
Rt t r B n t R I Q π=
=
完整的知识网络构建，让复习备考变得轻松简单！ （注意：全篇带★需要牢记！） 物 理 重 要 知 识 点 总 结 （史上最全） 高中物理知识点总结 （注意：全篇带★需要牢记！） 一、力物体的平衡
1.力是物体对物体的作用，是物体发生形变和改变物体的运动状态（即产生加速度）的原因. 力是矢量。 2.重力（1）重力是因为地球对物体的吸引而产生的. ［注意］重力是因为地球的吸引而产生，但不能说重力就是地球的吸引力，重力是万有引力的一个分力. 但在地球表面附近，能够认为重力近似等于万有引力 （2）重力的大小：地球表面G=mg，离地面高h处G/=mg/，其中g/=[R/（R+h）]2g （3）重力的方向：竖直向下（不一定指向地心）。 （4）重心：物体的各部分所受重力合力的作用点，物体的重心不一定在物体上. 3.弹力（1）产生原因：因为发生弹性形变的物体有恢复形变的趋势而产生的. （2）产生条件：①直接接触;②有弹性形变. （3）弹力的方向：与物体形变的方向相反，弹力的受力物体是引起形变的物体，施力物体是发生形变的物体.在点面接触的情况下，垂直于面; 在两个曲面接触（相当于点接触）的情况下，垂直于过接触点的公切面. ①绳的拉力方向总是沿着绳且指向绳收缩的方向，且一根轻绳上的张力大小处处相等. ②轻杆既可产生压力，又可产生拉力，且方向不一定沿杆. （4）弹力的大小：一般情况下应根据物体的运动状态，利用平衡条件或牛顿定律来求解.弹簧弹力可由胡克定律来求解. ★胡克定律：在弹性限度内，弹簧弹力的大小和弹簧的形变量成正比，即F=kx.k为弹簧的劲度系数，它只与弹簧本身因素相关，单位是N/m. 4.摩擦力 （1）产生的条件：①相互接触的物体间存有压力;③接触面不光滑;③接触的物体之间有相对运动（滑动摩擦力）或相对运动的趋势（静摩擦力），这三点缺一不可. （2）摩擦力的方向：沿接触面切线方向，与物体相对运动或相对运动趋势的方向相反，与物体运动的方向能够相同也能够相反. （3）判断静摩擦力方向的方法： ①假设法：首先假设两物体接触面光滑，这时若两物体不发生相对运动，则说明它们原来没有相对运动趋势，也没有静摩擦力;若两物体发生相对运动，则说明它们原来有相对运动趋势，并且原来相对运动趋势的方向跟假设接触面光滑时相对运动的方向相同.然后根据静摩擦力的方向跟物体相对运动趋势的方向相反确定静摩擦力方向. ②平衡法：根据二力平衡条件能够判断静摩擦力的方向. （4）大小：先判明是何种摩擦力，然后再根据各自的规律去分析求解. ①滑动摩擦力大小：利用公式f=μF N实行计算，其中F N是物体的正压力，不一
选修3—3考点汇编 1、物质是由大量分子组成的 （1）单分子油膜法测量分子直径 （2）1mol 任何物质含有的微粒数相同2316.0210A N mol -=? （3）对微观量的估算 ①分子的两种模型：球形和立方体（固体液体通常看成球形，空气分子占据的空间看成立方体） ②利用阿伏伽德罗常数联系宏观量与微观量 a.分子质量：mol A M m N = b.分子体积：mol A V v N = c.分子数量：A A A A mol mol mol mol M v M v n N N N N M M V V ρρ= === 2、分子永不停息的做无规则的热运动（布朗运动 扩散现象） （1）扩散现象：不同物质能够彼此进入对方的现象，说明了物质分子在不停地运动，同时还说明分子 间有间隙，温度越高扩散越快 （2）布朗运动：它是悬浮在液体中的固体微粒的无规则运动，是在显微镜下观察到的。 ①布朗运动的三个主要特点： 永不停息地无规则运动；颗粒越小，布朗运动越明显；温度越高，布朗运动越明显。 ②产生布朗运动的原因：它是由于液体分子无规则运动对 固体微小颗粒各个方向撞击的不均匀性造成的。 ③布朗运动间接地反映了液体分子的无规则运动，布朗运 动、扩散现象都有力地说明物体内大量的分子都在永不停息地
做无规则运动。 （3）热运动：分子的无规则运动与温度有关，简称热运动，温度越高，运动越剧烈 3、分子间的相互作用力 分子之间的引力和斥力都随分子间距离增大而减小。但是分子间斥力随分子间距离加大而减小得更快些，如图1中两条虚线所示。分子间同时存在引力和斥力，两种力的合力又叫做分子力。在图1图象中实线曲线表示引力和斥力的合力(即分子力)随距离变化的情况。当两个分子间距在图象横坐标0r 距离时，分子间的引力与斥力平衡，分子间作用力为零，0r 的数量级为1010 -m ，相当于0r 位置叫做平衡位置。当分子距离的数量级大于 m 时，分子间的作用力变得十分微弱，可以忽略不 计了 4、温度 宏观上的温度表示物体的冷热程度，微观上的温度是物体大量分子热运动平均动能的标志。热力学温度与摄氏温度的关系：273.15T t K =+ 5、内能 ①分子势能 分子间存在着相互作用力，因此分子间具有由它们的相对位置决定的势能，这就是分子势能。分子势能的大小与分子间距离有关，分子势能的大小变化可通过宏观量体积来反映。（0r r =时分子势能最小） 当0r r >时，分子力为引力，当r 增大时，分子力做负功，分子势能增加 当0r r <时，分子力为斥力，当r 减少时，分子力做负功，分子是能增加 ②物体的内能 物体中所有分子热运动的动能和分子势能的总和，叫做物体的内能。一切物体都是由不停地做无规则热运动并且相互作用着的分子组成，因此任何物体都是有内能的。（理想气体的内能只取决于温度） ③改变内能的方式
高中物理知识点归纳分享 高中物理知识点归纳分享 1.光本性学说的发展简史 (1)牛顿的微粒说:认为光是高速粒子流.它能解释光的直进现象，光的反射现象. (2)惠更斯的波动说:认为光是某种振动，以波的形式向周围传播.它能解释光的干涉和衍射现象. 2、光的干涉 光的干涉的条件是：有两个振动情况总是相同的波源，即相干波源。(相干波源的频率必须相同)。形成相干波源的.方法有两种：⑴利用激光(因为激光发出的是单色性极好的光)。⑵设法将同一束光 分为两束(这样两束光都来源于同一个光源，因此频率必然相等)。 下面4个图分别是利用双缝、利用楔形薄膜、利用空气膜、利用平 面镜形成相干光源的示意图。 2.干涉区域内产生的亮、暗纹 ⑴亮纹：屏上某点到双缝的光程差等于波长的整数倍，即 δ=nλ(n=0，1，2，……) ⑵暗纹：屏上某点到双缝的光程差等于半波长的奇数倍，即 δ=(n=0，1，2，……) 相邻亮纹(暗纹)间的距离。用此公式可以测定单色光的波长。用白光作双缝干涉实验时，由于白光内各种色光的波长不同，干涉条 纹间距不同，所以屏的中央是白色亮纹，两边出现彩色条纹。 3.衍射----光通过很小的孔、缝或障碍物时，会在屏上出现明暗相间的条纹，且中央条纹很亮，越向边缘越暗。
⑴各种不同形状的障碍物都能使光发生衍射。 ⑵发生明显衍射的条件是：障碍物(或孔)的尺寸可以跟波长相比，甚至比波长还小。(当障碍物或孔的尺寸小于0.5mm时，有明显衍射 现象。) ⑶在发生明显衍射的条件下当窄缝变窄时亮斑的范围变大条纹间距离变大，而亮度变暗。 4、光的偏振现象：通过偏振片的光波，在垂直于传播方向的平 面上，只沿着一个特定的方向振动，称为偏振光。光的偏振说明光 是横波。 5.光的电磁说 ⑴光是电磁波(麦克斯韦预言、赫兹用实验证明了正确性。) ⑵电磁波谱。波长从大到小排列顺序为：无线电波、红外线、可见光、紫外线、X射线、γ射线。各种电磁波中，除可见光以外， 相邻两个波段间都有重叠。 各种电磁波的产生机理分别是：无线电波是振荡电路中自由电子的周期性运动产生的;红外线、可见光、紫外线是原子的外层电子受 到激发后产生的;伦琴射线是原子的内层电子受到激发后产生的;γ 射线是原子核受到激发后产生的。 ⑶红外线、紫外线、X射线的主要性质及其应用举例。 种类产生主要性质应用举例 红外线一切物体都能发出热效应遥感、遥控、加热 紫外线一切高温物体能发出化学效应荧光、杀菌、合成VD2 X射线阴极射线射到固体表面穿透能力强人体透视、金属探伤 以上就是新编高中物理知识点归纳之光的波动性和微粒性的全部内容，希望能够对大家有所帮助!
电磁感应现象愣次定律 一、电磁感应 1．电磁感应现象 只要穿过闭合回路的磁通量发生变化，闭合回路中就有电流产生，这种利用磁场产生电流的现象叫做电磁感应。 产生的电流叫做感应电流． 2．产生感应电流的条件：闭合回路中磁通量发生变化 3. 磁通量变化的常见情况(Φ改变的方式)： ①线圈所围面积发生变化，闭合电路中的部分导线做切割磁感线运动导致Φ变化;其实质也是B不变而S 增大或减小 ②线圈在磁场中转动导致Φ变化。线圈面积与磁感应强度二者之间夹角发生变化。如匀强磁场中转动的矩形线圈就是典型。 ③磁感应强度随时间(或位置)变化,磁感应强度是时间的函数；或闭合回路变化导致Φ变化 (Φ改变的结果):磁通量改变的最直接的结果是产生感应电动势,若线圈或线框是闭合的.则在线圈或线框中产生感应电流，因此产生感应电流的条件就是：穿过闭合回路的磁通量发生变化．4.产生感应电动势的条件: 无论回路是否闭合,只要穿过线圈的磁通量发生变化,线圈中就有感应电动势产生,产生感应电动势的那部分导体相当于电源. 电磁感应现象的实质是产生感应电动势,如果回路闭合,则有感应电流,如果回路不闭合，则只能出现感应电动势， 而不会形成持续的电流．我们看变化是看回路中的磁通量变化，而不是看回路外面的磁通量变化 二、感应电流方向的判定 1.右手定则:伸开右手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线垂直穿过手心，手 掌所在平面跟磁感线和导线所在平面垂直，大拇指指向导线运动的方向, 四指所指的方向即 为感应电流方向(电源). 用右手定则时应注意： ①主要用于闭合回路的一部分导体做切割磁感线运动时，产生的感应电动势与感应电流的方向判定， ②右手定则仅在导体切割磁感线时使用，应用时要注意磁场方向、运动方向、感应电流方向三者互相垂直． ③当导体的运动方向与磁场方向不垂直时，拇指应指向切割磁感线的分速度方向． ④若形成闭合回路，四指指向感应电流方向；若未形成闭合回路，四指指向高电势． ⑤“因电而动”用左手定则．“因动而电”用右手定则． ⑥应用时要特别注意：四指指向是电源内部电流的方向(负→正)．因而也是电势升高的方向；即：四指指向正极。 导体切割磁感线产生感应电流是磁通量发生变化引起感应电流的特例，所以判定电流方向的右手定则也是楞次定律的一个特例．用右手定则能判定的，一定也能用楞次定律判定，只是对导体在磁场中切割磁感线而产生感应电流方向的判定用右手定则更为简便． 2.楞次定律 (1)楞次定律(判断感应电流方向)：感应电流具有这样的方向，感应电流的磁场总是阻碍引起感应电流的磁通量的变化． (感应电流的) 磁场 (总是) 阻碍 (引起感应电流的磁通量的)变化原因产生结果；结果阻碍原因。 (定语) 主语 (状语) 谓语 (补语) 宾语 (2)对“阻碍”的理解注意“阻碍”不是阻止，这里是阻而未止。阻碍磁通量变化指： 磁通量增加时，阻碍增加(感应电流的磁场和原磁场方向相反，起抵消作用)； 磁通量减少时，阻碍减少(感应电流的磁场和原磁场方向一致，起补偿作用)，简称“增反减同”． (3)楞次定律另一种表达：感应电流的效果总是要阻碍 ．．．)．产生感应电流的原因. (F安方向就起到阻 ．．(．或反抗
磁场 一、基本概念 1．磁场的产生 ⑴磁极周围有磁场。⑵电流周围有磁场（奥斯特）。 安培提出分子电流假说（又叫磁性起源假说），认为磁极的磁场和电流的磁场都是由电荷的运动产生的。 ⑶变化的电场在周围空间产生磁场（麦克斯韦）。 2．磁场的基本性质 磁场对放入其中的磁极和电流有磁场力的作用（对磁极一定有力的作用；对电流可能有力的作用，当电流和磁感线平行时不受磁场力作用）。 3．磁感应强度 IL F B （条件是L ⊥B ；在匀强磁场中或ΔL 很小。） 磁感应强度是矢量。单位是特斯拉，符号为T ，1T=1N/(A m)=1kg/(A s 2) 4．磁感线 ⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针N 极受磁场力的方向。磁感线的疏密表示磁场的强弱。 ⑵磁感线是封闭曲线（和静电场的电场线不同）。 ⑶要熟记常见的几种磁场的磁感线： 地磁场的特点：两极的磁感线垂直于地面；赤道上方的磁感线平行于地面；除两极外，磁感线的水平分量总是指向北方；南半球的磁感线的竖直分量向上，北半球的磁感线的竖直分量向下。 + N S 地球磁场 条形磁铁 蹄形磁铁 通电环行导线周围磁场 通电长直螺线管内部磁场 通电直导线周围磁场
⑷电流的磁场方向由安培定则（右手螺旋定则）确定：对直导线，四指指磁感线方向；对环行电流，大拇指指中心轴线上的磁感线方向；对长直螺线管大拇指指螺线管内部的磁感线方向。 二、安培力 （磁场对电流的作用力） 1．安培力方向的判定 ⑴用左手定则。 ⑵用“同向电流相吸，反向电流相斥”（适用于两电流互相平行时）。 ⑶可以把条形磁铁等效为长直通电螺线管（不要把长直通电螺线管等效为条形磁铁）。 例1．条形磁铁放在粗糙水平面上，其中点的正上方有一导线，在导线中通有图示方向的电流后，磁铁对水平面的压力将会______（增大、减小还是不变）。水平面对磁铁的摩擦力大小为______。 解：本题有多种分析方法。⑴画出通电导线中电流的磁场中通过两极的那条磁感线（如图中下方的虚线所示），可看出两极受的磁场力的合力竖直向上。磁铁对水平面的压力减小，但不受摩 擦力。⑵画出条形磁铁的磁感线中通过通电导线的那一条（如图中上方的虚线所示），可看出导线受到的安培力竖直向下，因此条形磁铁受的反作用力竖直向上。⑶把条形磁铁等效为通电螺线管，上方的电流是向里的，与通电导线中的电流是同向电流，所以互相吸引。 例2．电视机显象管的偏转线圈示意图如右，即时电流方向如图所示。该时刻由里向外射出的电子流将向哪个方向偏转 解：画出偏转线圈内侧的电流，是左半线圈靠电子流的一侧为向里，右半线圈 靠电子流的一侧为向外。电子流的等效电流方向是向里的，根据“同向电流互相吸引，反向电流互相排斥”，可判定电子流向左偏转。 F 2
新课标高中物理必修Ⅱ知识点总结 在学习物理的过程中，希望你能养成解题的好习惯，这一点很重要。 1、看题目的时候，很容易会看着头晕转向，这是心理问题，是自己逃避的 表现。因此再看题目的过程中，要手拿笔，画出重要的解题关键点。比 如：物体的开始与结束的状态、平衡状态等等；（这是一个积累过程，习 惯了就会事半功倍，不要不要在乎纸的清洁。）； 2、画图；物理解题应该是想象思维、图形结合，再到推理的过程。画图真 的是必不可少的，不能懒而省了这一步。一定要画图，而且要整洁，不 可马虎； 3、辅导书是第二个老师；你若自学辅导书的每一章节前面的是总结梳理， 认真的记忆梳理，你课都可以不听了（不骗人，前提是你真的用功了）。 自习的时候，不要直接做辅导书的题那么快，认真看前面的知识点和例 题，消化好了，绝对受益匪浅。（任何一门理科都可以这么学的） 第一模块：曲线运动、运动的合成和分解 <一> 曲线运动 1、定义：运动轨迹为曲线的运动。 2、物体做曲线运动的方向：做曲线运动的物体，速度方向始终在轨迹的切线方向上。 3、曲线运动的性质：曲线运动一定是变速运动。（选择题） 由于曲线运动速度一定是变化的，至少其方向总是不断变化的，所以，做曲线运动的物体的加速度必不为零，所受到的合外力必不为零。（选择题） 4、物体做曲线运动的条件 物体所受合外力（加速度）的方向与物体的速度方向不在一条直线上。 总之，做曲线运动的物体所受的合外力一定指向曲线的凹侧。（选择题） 5、分类 ⑴匀变速曲线运动：物体在恒力作用下所做的曲线运动，如平抛运动。 ⑵非匀变速曲线运动：物体在变力(大小变、方向变或两者均变)作用下所做的曲线运动，如圆周运动。 <二> 运动的合成与分解（小船渡河是重点） 1、运动的合成：从已知的分运动来求合运动，叫做运动的合成，包括位移、速度和加速度的合成，由于它们都是矢量，所以遵循平行四边形定则。运动合成重点是判断合运动和分运动，一般地，物体的实际运动就是合运动。（做题依据） 2、运动的分解：求一个已知运动的分运动，叫运动的分解，解题时应按实际“效果”分解，或正交分解。 3、合运动与分运动的关系： ⑴运动的等效性⑵等时性⑶独立性⑷运动的矢量性 4、运动的性质和轨迹
选修3-3知识点归纳 2017-11-15 一、分子动理论 1、物体是由大量分子组成：阿伏伽德罗第一个认识到物体是由 分子组成的。 ①分子大小数量级10-10m ②A N M m 摩分子=(对固体液体气体) A N V V 摩分子=(对固体和液体) 摩摩物物V M V m ==ρ 2、油膜法估测分子的大小： ①S V d 纯油酸=，V 为纯油酸体积，而不能是油酸溶液体积。 ②实验的三个假设（或近似）：分子呈球形；一个一个整齐地紧密排列；形成单分子层油膜。 3、分子热运动： ①物体内部大量分子的无规则运动称为热运动，在电子显微镜才能观察得到。 ②扩散现象和布朗运动证实分子永不停息作无规则运动，扩散现象还说明了分子间存在间隙。 ③布朗运动是固体小颗粒在液体或气体中的运动，反映了液体分子或气体分子无规则运动。颗粒越小、 温度越高，现象越明显。从阳光中看到教室中尘埃的运动不是布朗运动。 4、分子力： ①分子间同时存在引力和斥力，都随距离的增大而减小，随距离的减小而增大，斥力总比引力变化得快。 ②当r=r 0=10-10m 时，引力=斥力，分子力为零；当r>r 0，表现为引力；当r 高中物理磁场知识点汇总 一、磁场 磁体是通过磁场对铁一类物质发生作用的，磁场和电场一样，是物质存在的另一种形式，是客观存在。小磁针的指南指北表明地球是一个大磁体。磁体周围空间存在磁场；电流周围空间也存在磁场。电流周围空间存在磁场，电流是大量运动电荷形成的，所以运动电荷周围空间也有磁场。静止电荷周围空间没有磁场。磁场存在于磁体、电流、运动电荷周围的空间。磁场是物质存在的一种形式。磁场对磁体、电流都有磁力作用。与用检验电荷检验电场存在一样，可以用小磁针来检验磁场的存在。如图所示为证明通电导线周围有磁场存在? ?奥斯特实验，以及磁场对电流有力的作用实验。 1．地磁场地球本身是一个磁体，附近存在的磁场叫地磁场，地磁的南极在地球北极附近，地磁的北极在地球的南极附近。 2．地磁体周围的磁场分布与条形磁铁周围的磁场分布情况相似。 3．指南针放在地球周围的指南针静止时能够指南北，就是受到了地磁场作用的结果。 4．磁偏角地球的地理两极与地磁两极并不重合，磁针并非准确地指南或指北，其间有一个交角，叫地磁偏角，简称磁偏角。说明：①地球上不同点的磁偏角的数值是不同的。 ②磁偏角随地球磁极缓慢移动而缓慢变化。③地磁轴和地球自转轴的夹角约为11°。 二、磁场的方向 在电场中，电场方向是人们规定的，同理，人们也规定了磁场的方向。规定：在磁场中的任意一点小磁针北极受力的方向就是那一点的磁场方向。确定磁场方向的方法是：将一不受外力的小磁针放入磁场中需测定的位置，当小磁针在该位置静止时，小磁针 N 极的指向即为该点的磁场方向。磁体磁场：可以利用同名磁极相斥，异名磁极相吸的方法来判定磁场方向。 电流磁场：利用安培定则（也叫右手螺旋定则）判定磁场方向。 三、磁感线 高一物理知识点归纳大全 从初中进入高中以后，就会慢慢觉得物理公式比以前更难学习了，其实学透物理公式并不是难的事情，以下是我整理的物理公式内容，希望可以给大家提供作为参考借鉴。 基本符号 Δ代表'变化的 t代表'时间等,依情况定,你应该知道' T代表'时间' a代表'加速度' v。代表'初速度' v代表'末速度' x代表'位移' k代表'进度系数' 注意,写在字母前面的数字代表几倍的量,写在字母后面的数字代表几次方. 运动学公式 v=v。+at无需x时 v2=2ax+v。2无需t时 x=v。+0.5at2无需v时 x=((v。+v)/2)t无需a时 x=vt-0.5at2无需v。时 一段时间的中间时刻速度(匀加速)=(v。+v)/2 一段时间的中间位移速度(匀加速)=根号下((v。2+v2)/2) 重力加速度的相关公式,只要把v。当成0就可以了.g一般取10 相互作用力公式 F=kx 两个弹簧串联，进度系数为两个弹簧进度系数的倒数相加的倒数 两个弹簧并联,进度系数连个弹簧进度系数的和 运动学： 匀变速直线运动 ①v=v(初速度)+at ②x=v(初速度)t+?at平方=v+v(初速度)/2×t ③v的平方-v(初速度)的平方=2ax ④x(末位置)-x(初位置)=a×t的平方 自由落体运动(初速度为0)套前面的公式，初速度为0 重力：G=mg(重力加速度)弹力：F=kx摩擦力：F=μF(正压力)引申：物体的滑动摩擦力小于等于物体的最大静摩擦 匀变速直线运动 1.平均速度V平=s/t(定义式) 2.有用推论Vt2-Vo2=2as 3.中间时刻速度Vt/2=V平=(Vt+Vo)/2 4.末速度Vt=Vo+at 5.中间位置速度Vs/2=[(Vo2+Vt2)/2]1/2 6.位移s=V平t=Vot+at2/2=Vt/2t 7.加速度a=(Vt-Vo)/t{以Vo为正方向，a与Vo同向(加速)a>0;反向则a<0｝ 8.实验用推论Δs=aT2{Δs为连续相邻相等时间(T)内位移之差｝ 9.主要物理量及单位:初速度(Vo):m/s;加速度(a):m/s2;末速度(Vt):m/s; 高中物理选修3-2知识点总结 第一章 电磁感应 1．两个人物：a.法拉第：磁生电 b.奥期特：电生磁 2．产生条件：a.闭合电路 b.磁通量发生变化 注意：①产生感应电动势的条件是只具备 b ②产生感应电动势的那部分导体 相当于电源。 ③电源内部的电流从负极流向正 极。 3．感应电流方向的叛定： (1).方法一：右手定则 (2).方法二：楞次定律：（理解四种阻碍） ①阻碍原磁通量的变化（增反减同） ②阻碍导体间的相对运动（来拒去留） ③阻碍原电流的变化（增反减同） ④面积有扩大与缩小的趋势（增缩减扩） 4. 感应电动势大小的计算： (1).法拉第电磁感应定律： a.内容： b.表达式：t n E ??? =φ (2).计算感应电动势的公式 ①求平均值：t n E ??? =φ_ ②求瞬时值：E=BLV (导线切割类) ③法拉第电机：ω2 2 1BL E = ④闭合电路殴姆定律：)r （R I E +=感 5．感应电流的计算： 平均电流：t r R r R E I ?+?=+= )(_ φ 瞬时电流：r R BLV r R E I +=+= 6．安培力计算： (1)平 均值： t BLq t r ）（R BL L I B F ?=?+?= =φ_ _ (2). 瞬时值：r R V L B BIL F +==22 7．通过的电荷量：r R q t I +?= - = ??φ 注意：求电荷量只能用平均值，而不 能用瞬时值。 8．互感： 由于线圈A 中电流的变化，它产生的磁通量发生变化，磁通量的变化在线圈B 中 激发了感应电动势。这种现象叫互感。 9．自感现象： （1）定义：是指由于导体本身的电流发 生变化而产生的电磁感应现象。 （2）决定因素： 线圈越长, 单位长度上的匝数越多, 截面积越大, 它的自感系数就越大。另外, 有铁心的线圈的自感系数比没有铁心时要大得多。 （3）类型： 通电自感和断电自感 （4）单位：亨利（H ）、毫亨（mH ），微 亨（μH ）。 10.涡流及其应用 （1）定义：变压器在工作时，除了在原、副线圈产生感应电动势外，变化的磁通量也会在铁芯中产生感应电流。一般来说，只要空间有变化的磁通量，其中的导体就会产生感应电流，我们把这种感应电流叫做涡流 （2）应用： a.新型炉灶——电磁炉。 b.金属探测器：飞机场、火车站安全检查、扫雷、探矿。 第二章 交变电流 一．正弦交变电流 1．两个特殊的位置 a.中性面位置： 磁通量ф最大，磁通量的变化率为零，即感应电动势零。 高考总复习知识网络一览表物理 高中物理知识点总结大全 一、质点的运动（1）------直线运动 1）匀变速直线运动 1.平均速度V平＝s/t（定义式） 2.有用推论Vt2-Vo2＝2as 3.中间时刻速度Vt/2＝V平＝(Vt+Vo)/2 4.末速度Vt＝Vo+at 5.中间位置速度Vs/2＝[(Vo2+Vt2)/2]1/2 6.位移s＝V平t＝Vot+at2/2＝Vt/2t 7.加速度a＝(Vt-Vo)/t ｛以Vo为正方向,a与Vo同向(加速)a>0；反向则aF2) 2.互成角度力的合成： F＝(F12+F22+2F1F2cosα)1/2（余弦定理）F1⊥F2时:F＝(F12+F22)1/2 3.合力大小范围：|F1-F2|≤F≤|F1+F2| 4.力的正交分Fx＝Fcosβ,Fy＝Fsinβ（β为合力与x轴之间的夹角tgβ＝Fy/Fx） 注： (1)力(矢量)的合成与分解遵循平行四边形定则; （2）合力与分力的关系是等效替代关系,可用合力替代分力的共同作用,反之也成立; (3)除公式法外,也可用作图法求解,此时要选择标度,严格作图; (4)F1与F2的值一定时,F1与F2的夹角(α角)越大,合力越小; （5）同一直线上力的合成,可沿直线取正方向,用正负号表示力的方向,化简为代数运算. 四、动力学（运动和力） 1.牛顿第一运动定律(惯性定律）：物体具有惯性,总保持匀速直线运动状态或静止状态,直到有外力迫使它改变这种状态为止 2.牛顿第二运动定律：F合＝ma或a＝F合/ma{由合外力决定,与合外力方向一致} 3.牛顿第三运动定律：F＝-F′{负号表示方向相反,F、F′各自作用在对方,平衡力与作用力反作用力区别,实际应用：反冲运动} 4.共点力的平衡F合＝0,推广｛正交分解法、三力汇交原理｝ 5.超重：FN>G,失重：FNr｝ 3.受迫振动频率特点：f＝f驱动力 4.发生共振条件:f驱动力＝f固,A＝max,共振的防止和应用〔见第一册P175〕 5.机械波、横波、纵波〔见第二册P2〕 6.波速v＝s/t＝λf＝λ/T{波传播过程中,一个周期向前传播一个波长；波速大小由介质本身所决定} 7.声波的波速(在空气中）0℃：332m/s；20℃:344m/s；30℃:349m/s；(声波是纵波) 8.波发生明显衍射（波绕过障碍物或孔继续传播）条件：障碍物或孔的尺寸比波长小,或者相差不大 9.波的干涉条件：两列波频率相同(相差恒定、振幅相近、振动方向相同) 10.多普勒效应:由于波源与观测者间的相互运动,导致波源发射频率与接收频率不同｛相互接近,接收频率增大,反之,减小〔见第二册P21〕｝ 注： （1）物体的固有频率与振幅、驱动力频率无关,取决于振动系统本身； 第一章电磁感应知识点总结 一、电磁感应现象 1、电磁感应现象与感应电流 . （1）利用磁场产生电流的现象，叫做电磁感应现象。 （2）由电磁感应现象产生的电流，叫做感应电流。 二、产生感应电流的条件 1、产生感应电流的条件：闭合电路 ．．．．．．．。 ．．．．中磁通量发生变化 2、产生感应电流的方法 . （1）磁铁运动。 （2）闭合电路一部分运动。 （3）磁场强度B变化或有效面积S变化。 注：第（1）（2）种方法产生的电流叫“动生电流”，第（3）种方法产生的电流叫“感生电流”。不管是动生电流还是感生电流，我们都统称为“感应电流”。 3、对“磁通量变化”需注意的两点 . （1）磁通量有正负之分，求磁通量时要按代数和（标量计算法则）的方法求总的磁通量（穿过平面的磁感线的净条数）。 （2）“运动不一定切割，切割不一定生电”。导体切割磁感线，不是在导体中产生感应电流的充要条件，归根结底还要看穿过闭合电路的磁通量是否发生变化。 4、分析是否产生感应电流的思路方法 . （1）判断是否产生感应电流，关键是抓住两个条件： ①回路是闭合导体回路。 ②穿过闭合回路的磁通量发生变化。 注意：第②点强调的是磁通量“变化”，如果穿过闭合导体回路的磁通量很大但不变化，那么不论低通量有多大，也不会产生感应电流。 （2）分析磁通量是否变化时，既要弄清楚磁场的磁感线分布，又要注意引起磁通量变化的三种情况： ①穿过闭合回路的磁场的磁感应强度B发生变化。②闭合回路的面积S发生变化。 ③磁感应强度B和面积S的夹角发生变化。 三、感应电流的方向 1、楞次定律. （1）内容：感应电流具有这样的方向，即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。 ①凡是由磁通量的增加引起的感应电流，它所激发的磁场阻碍原来磁通量的增加。 ②凡是由磁通量的减少引起的感应电流，它所激发的磁场阻碍原来磁通量的减少。 （2）楞次定律的因果关系： 闭合导体电路中磁通量的变化是产生感应电流的原因，而感应电流的磁场的出现是感应电流存在的结果，简要地说，只有当闭合电路中的磁通量发生变化时，才会有感应电流的磁场出现。 （3）“阻碍”的含义 . ①“阻碍”可能是“反抗”，也可能是“补偿”. 当引起感应电流的磁通量（原磁通量）增加时，感应电流的磁场就与原磁场的方向相反，感应电流的磁场“反抗”原磁通量的增加；当原磁通量减少时，感应电流的磁场就与原磁场的方向相同，感应电流的磁场“补偿”原磁通量的减少。（“增反减同”） ②“阻碍”不等于“阻止”，而是“延缓”. 感应电流的磁场不能阻止原磁通量的变化，只是延缓了原磁通量的变化。当由于原磁通量的增加引 高中物理磁场知识点 一、磁场 磁极和磁极之间的相互作用是通过磁场发生的。电流在周围空间产生磁场，小磁针在 该磁场中受到力的作用。磁极和电流之间的相互作用也是通过磁场发生的。电流和电流之 间的相互作用也是通过磁场产生的。 磁场是存在于磁体、电流和运动电荷周围空间的一种特殊形态的物质，磁极或电流在 自己的周围空间产生磁场，而磁场的基本性质就是对放入其中的磁极或电流有力的作用。 二、磁现象的电本质 1.罗兰实验 正电荷随绝缘橡胶圆盘高速旋转，发现小磁针发生偏转，说明运动的电荷产生了磁场，小磁针受到磁场力的作用而发生偏转。 2.安培分子电流假说 法国学者安培提出，在原子、分子等物质微粒内部，存在一种环形电流-分子电流， 分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极。安培是最早揭示 磁现象的电本质的。 一根未被磁化的铁棒，各分子电流的取向是杂乱无章的，它们的磁场互相抵消，对外 不显磁性;当铁棒被磁化后各分子电流的取向大致相同，两端对外显示较强的磁性，形成 磁极;注意，当磁体受到高温或猛烈敲击会失去磁性。 3.磁现象的电本质 运动的电荷电流产生磁场，磁场对运动电荷电流有磁场力的作用，所有的磁现象都可 以归结为运动电荷电流通过磁场而发生相互作用。 三、磁场的方向 规定：在磁场中任意一点小磁针北极受力的方向亦即小磁针静止时北极所指的方向就 是那一点的磁场方向。 四、磁感线 1.磁感线的概念：在磁场中画出一系列有方向的曲线，在这些曲线上，每一点切线方 向都跟该点磁场方向一致。 2.磁感线的特点： 1在磁体外部磁感线由N极到S极，在磁体内部磁感线由S极到N极。 2磁感线是闭合曲线。 3磁感线不相交。 4磁感线的疏密程度反映磁场的强弱，磁感线越密的地方磁场越强。 3.几种典型磁场的磁感线： 1条形磁铁。 2通电直导线。①安培定则：用右手握住导线，让伸直的大拇指所指的方向跟电流方 向一致，弯曲的四指所指的方向就是磁感线环绕的方向;②其磁感线是内密外疏的同心圆。 3环形电流磁场：①安培定则：让右手弯曲的四指和环形电流的方向一致，伸直的大 拇指的方向就是环形导线中心轴线的磁感线方向。②所有磁感线都通过内部，内密外疏。 4通电螺线管：①安培定则：让右手弯曲的四指所指的方向跟电流的方向一致，伸直 的大拇指的方向就是螺线管内部磁场的磁感线方向;②通电螺线管的磁场相当于条形磁铁 的磁场。 五、磁感应强度 1.定义：在磁场中垂直于磁场方向的通电直导线，所受的磁场力跟电流I和导线长度 l的乘积Il的比值叫做通电导线处的磁感应强度。 2.定义式： 3.单位：特斯拉T，1T=1N/A.m 4.磁感应强度是矢量，其方向就是对应处磁场方向。 5.物理意义：磁感应强度是反映磁场本身力学性质的物理量，与检验通电直导线的电 流强度的大小、导线的长短等因素无关。 6.磁感应强度的大小可用磁感线的疏密程度来表示，规定：在垂直于磁场方向的1m2 面积上的磁感线条数跟那里的磁感应强度一致。 7.匀强磁场： 1磁感应强度的大小和方向处处相等的磁场叫匀强磁场。 2匀强磁场的磁感线是均匀且平行的一组直线。 高中物理知识点总结（经典版） 第一章、力 一、力F：物体对物体的作用。 1、单位：牛（N） 2、力的三要素：大小、方向、作用点。 3、物体间力的作用是相互的。即作用力与反作用力，但它们不在同一物体上，不是平衡力。作用力与 反作用力是同性质的力，有同时性。 二、力的分类： 1、按按性质分：重力G、弹力N、摩擦力f 按效果分：压力、支持力、动力、阻力、向心力、回复力。 按研究对象分：外力、内力。 2、重力G：由于受地球吸引而产生，竖直向下。G=mg 重心的位置与物体的质量分布与形状有关。质量均匀、形状规则的物体重心在几何中心上，不一定在物体上。 弹力：由于接触形变而产生，与形变方向相反或垂直接触面。F=k×Δx 摩擦力f：阻碍相对运动的力，方向与相对运动方向相反。 滑动摩擦力：f=μN（N不是G，μ表示接触面的粗糙程度，只与材料有关，与重力、压力无关。） 相同条件下，滚动摩擦<滑动摩擦。 静摩擦力：用二力平衡来计算。 用一水平力推一静止的物体并使它匀速直线运动，推力F与摩擦力f的关系如图所示。 力的合成与分解：遵循平行四边形定则。以分力F1、F2为邻边作平行四边形，合力F的大小和方向可用这两个邻边之间的对角线表示。 |F1-F2|≤F合≤F1+F2 F合2=F12+F22+ 2F1F2cosQ 平动平衡：共点力使物体保持匀速直线运动状态或静止状态。 解题方法：先受力分析，然后根据题意建立坐标 系，将不在坐标系上的力分解。如受力在三个以 内，可用力的合成。 利用平衡力来解题。 F x合力=0 F y合力=0 注：已知一个合力的大小与方向，当一个分力的 方向确定，另一个分力与这个分力垂直是最小 值。 转动平衡：物体保持静止或匀速转动状态。 解题方法：先受力分析，然后作出对应力的力臂（最长力臂是指转轴到力的作用点的直线距离）。分析正、负力矩。 利用力矩来解题：M合力矩=FL合力矩=0 或M正力矩= M负力矩 第二章、直线运动 一、磁现象和磁场 1、磁场：磁场是存在于磁体、运动电荷周围的一种物质．它的基本特性是：对处于其中的磁体、电流、运动电荷有力的作用． 2、磁现象的电本质：所有的磁现象都可归结为运动电荷之间通过磁场而发生的相互作用． 二、磁感应强度 1、 表示磁场强弱的物理量．是矢量． 2、 大小：B=F/Il （电流方向与磁感线垂直时的公式）． 3、 方向：左手定则：是磁感线的切线方向；是小磁针N 极受力方向；是小磁针静止时N 极的指向．不是导线受力方向；不是正电荷受力方向；也不是电流方向． 4、 单位：牛/安米，也叫特斯拉，国际单位制单位符号T ． 5、 点定B 定：就是说磁场中某一点定了，则该处磁感应强度的大小与方向都是定值． 6、 匀强磁场的磁感应强度处处相等． 7、 磁场的叠加:空间某点如果同时存在两个以上电流或磁体激发的磁场,则该点的磁感应强 度是各电流或磁体在该点激发的磁场的磁感应强度的矢量和,满足矢量运算法则. 三、几种常见的磁场 （一）、 磁感线 ⒈磁感线是徦想的，用来对磁场进行直观描述的曲线，它并不是客观存在的。 ⒉磁感线是闭合曲线???→→极极磁体的内部极 极磁体的外部N S S N ⒊磁感线的疏密表示磁场的强弱，磁感线上某点的切线方向表示该点的磁场方向。 ⒋任何两条磁感线都不会相交，也不能相切。 5．匀强磁场的磁感线平行且距离相等．没有画出磁感线的地方不一定没有磁场． 6．安培定则：姆指指向电流方向，四指指向磁场的方向．注意这里的磁感线是一个个同心圆，每点磁场方向是在该点切线方向· 7、 *熟记常用的几种磁场的磁感线： （二）、匀强磁场 1、 磁感线的方向反映了磁感强度的方向，磁感线的疏密反映了磁感强度的大小。 2、 磁感应强度的大小和方向处处相同的区域，叫匀强磁场。其磁感线平行且等距。 例：长的通电螺线管内部的磁场、两个靠得很近的异名磁极间的磁场都是匀强磁场。 3、 如用B=F/(I ·L)测定非匀强磁场的磁感应强度时，所取导线应足够短，以能反映该位 置的磁场为匀强。 （三）、磁通量（Φ） 1．磁通量Φ：穿过某一面积磁力线条数，是标量． 热学知识点复习→制作人：湄江高级中学：吕天鸿 一、固、液、气共有性质 1、组成物质的分子永不停息、无规则运动。温度T越高，运动越激烈，分子平均动能。 注意：对于理想气体，温度T还决定其内能的变化。 扩散现象：相互渗透的反应 2、分子运动的表现 布朗运动：看不见的固体小颗粒被分子不平衡碰撞，颗粒越大，运动越 3、分子间同时存在引力与斥力，且都随着分子间距r的增加而。 (1)分子力的合力F表现：是为F引还是F斥？看间距与分界点r0关系，看下图 当r=r0时,F引=F斥,分子力为0; 当r>r0时,F引>F斥,分子力表现为 当r 非晶体：无确定的熔点。 → 物理性质：各向同性。原子排列：无规则 2,、同一种物质可能以晶体与非晶体两种不同形态出现。如碳形成的金刚石与石墨 3、有些晶体与非晶体可以相互转化。 4、常考晶体有：金刚石与石墨、石英、云母、食盐。常考非晶体有：玻璃、蜂蜡、松香。 三、热力学定律→研究高考对象为→主要还是理想气体 1、热力学第一定律：ΔU =W+Q 表达式中正、负号法则:如下图 2、气体实验定律与热力学第一定律的结合量是气体的体积和温度,当温度变化时,气体的内能变化,当体积变化时,气体将伴随着做功,解题时要掌握气体变化过程的特点: (1)等温过程:内能不变,即ΔU=0。温度T ↑，则内能增加，ΔU >0 (2)等容过程:W=0。若体积V ↑，则气体对外界做功，W 取“—”负号计算。反之亦然 (3)绝热过程:Q=0。 3、再次强调：温度T 决定分子平均动能的变化。也决定理想气体的内能变化 四、气体实验定律→ 理想气体→P 、V 、T=t 0c+273 三个物理量关系 1、三条特殊线 （等温线：P 1V 1=p 2V 2 ） 2、液体柱模型 （1）明确点：P 液=egh 一般不用。当液体为汞时，大气压以 为单位时，高为h cm 时，P 液=h .计算气 质点参考系和坐标系 时间和位移 实验：用打点计时器测速度 知识点总结 了解打点计时器的构造；会用打点计时器研究物体速度随时间变化的规律；通过分析纸带测定匀变速直线运动的加速度及其某时刻的速度；学会用图像法、列表法处理实验数据。 一、实验目的 1.练习使用打点计时器，学会用打上的点的纸带研究物体的运动。 3.测定匀变速直线运动的加速度。 二、实验原理 ⑴电磁打点计时器 ①工作电压：4~6V的交流电源 ②打点周期：T=0.02s,f=50赫兹 ⑵电火花计时器 ①工作电压：220V的交流电源 ②打点周期：T=0.02s,f=50赫兹 ③打点原理：它利用火花放电在纸带上打出小孔而显示点迹的计时器，当接通220V的交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生电火花，于是在纸带上就打下一系列的点迹。 ⑵由纸带判断物体做匀变速直线运动的方法 0、1、2…为时间间隔相等的各计数点，s1、s2、s3、…为相邻两计数点间的距离,若△s=s2-s1=s3-s2=…=恒量，即若连续相等的时间间隔内的位移之差为恒量,则与纸带相连的物体的运动为匀变速直线运动。 ⑶由纸带求物体运动加速度的方法 三、实验器材 小车，细绳，钩码，一端附有定滑轮的长木板，电火花打点计时器（或打点计时器），低压交流电源，导线两根，纸带，米尺。 四、实验步骤 1．把一端附有定滑轮的长木板平放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，如图所示。 2．把一条细绳拴在小车上，细绳跨过滑轮，并在细绳的另一端挂上合适的钩码，试放手后，小车能在长木板上平稳地加速滑行一段距离，把纸带穿过打点计时器，并把它的一端固定在小车的后面。 3．把小车停在靠近打点计时器处，先接通电源，再放开小车，让小车运动，打点计时器就在纸带上打下一系列的点, 取下纸带, 换上新纸带, 重复实验三次。 4．选择一条比较理想的纸带，舍掉开头的比较密集的点子, 确定好计数始点0, 标明计数点,正确使用毫米刻度尺测量两点间的距离，用逐差法求出加速度值，最后求其平均值。也可求出各计数点对应的速度, 作v-t图线, 求得直线的斜率即为物体运动的加速度。 五、注意事项 1．纸带打完后及时断开电源。 2．小车的加速度应适当大一些，以能在纸带上长约50cm的范围内清楚地取7～8个计数点为宜。 3．应区别计时器打出的轨迹点与人为选取的计数点，通常每隔4个轨迹点选1个计数点，选取的记数点不少于6个。 4．不要分段测量各段位移，可统一量出各计数点到计数起点0之间的距离，读数时应估读到毫米的下一位。 常见考法 纸带处理时高中遇到的第一个实验，非常重要，在平时的练习中、月考、期中、期末考试均会高频率出现，以致在学业水平测试和高考中也做为重点考察内容，是选择、填空题的形式出现，同学们要引起重视。 误区提醒 要注意的就是会判断纸带的运动形式、会计算某点速度、会计算加速度，在运算的过高中物理磁场知识点汇总
高一物理知识点归纳大全
高中物理选修3-2知识点总结
高中物理知识点总结大全
高中物理选修32知识点详细讲解版
高中物理磁场知识点
最详细的高中物理知识点总结(最全版)
(完整版)高二物理磁场知识点(经典)
高中物理选修3-3知识点与题型复习
(完整版)高一物理知识点归纳
相关主题
文本预览
