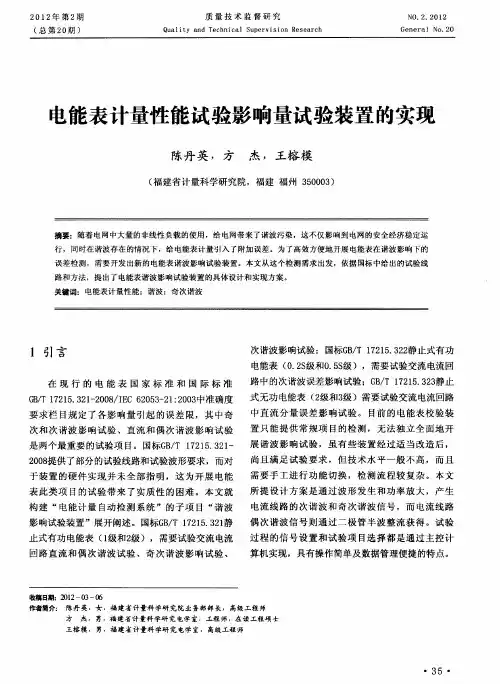

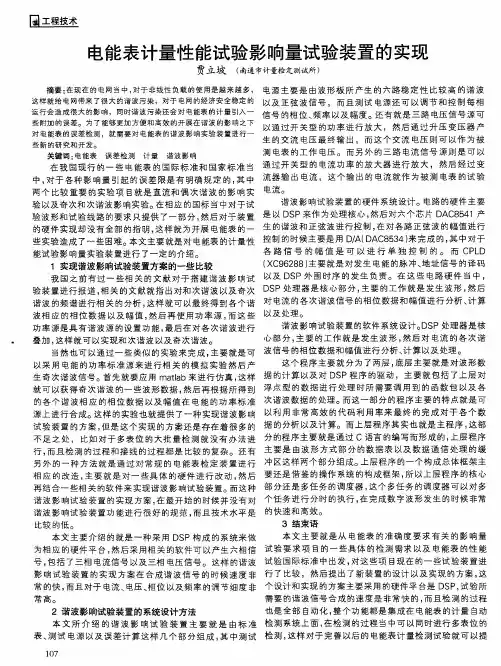

电能表计量性能试验影响量试验装置的实现
在现在的电网当中，对于非线性负载的使用是越来越多，这样就给电网带来了很大的谐波污染，对于电网的经济安全稳定的运行会造成很大的影响，同时谐波污染还会对电能表的计量引入一些附加的误差。为了能够更加方便和高效的开展在谐波的影响之下对电能表的误差检测，就需要对电能表的谐波影响实验装置进行一些新的研究和开发。
标签：电能表误差检测计量谐波影响
在我国现行的一些电能表的国际标准和国家标准当中，对于各种影响量引起的误差限是有明确规定的，其中两个比较重要的实验项目就是直流和偶次谐波的影响实验以及奇次和次谐波影响实验。在相应的国标当中对于试验波形和试验线路的要求只提供了一部分，然后对于装置的硬件实现却没有全部的指明，这样就为开展电能表的一些实验造成了一些困难。本文主要就是对电能表的计量性能试验影响量实验装置进行了一定的介绍。
1 实现谐波影响试验装置方案的一些比较
我国之前有过一些相关的文献对于搭建谐波影响试验装置进行报道，相关的文献就指出对和次谐波以及奇次谐波的频谱进行相关的分析，这样就可以最终得到各个谐波相应的相位数据以及幅值，然后再使用功率源，而这些功率源是具有谐波源的设置功能，最后在对各次谐波进行叠加，这样就可以实现和次谐波以及奇次谐波。
当然也可以通过一些类似的实验来完成，主要就是可以采用电能的功率标准源来进行相关的模拟实验然后产生奇次谐波信号。首先就要应用matlab来进行仿真，这样就可以获得奇次谐波的一些波形数据，然后再根据所得到的各个谐波相应的相位数据以及幅值在电能的功率标准源上进行合成。这样的实验也就提供了一种实现谐波影响试验装置的方案，但是这个实现的方案还是存在着很多的不足之处，比如对于多表位的大批量检测就没有办法进行，而且检测的过程和接线的过程都是比较的复杂。还有另外的一种方法就是通过对常规的电能表检定装置进行相应的改造，主要就是对一些具体的硬件进行改动，然后再结合一些相关的软件来实现谐波影响试验装置。而这种谐波影响试验装置的实现方案，在最开始的时候并没有对谐波影响试验装置功能进行很好的规范，而且技术水平是比较的低。
本文主要介绍的就是一种采用DSP构成的系统来做为相应的硬件平台，然后采用相关的软件可以产生六相信号，包括了三相电流信号以及三相电压信号。这样的谐波影响试验装置的实现方案在合成谐波信号的时候速度非常的快，而且对于电流、电压、相位以及频率的调节细度非常高。
2 谐波影响试验装置的系统设计方法
