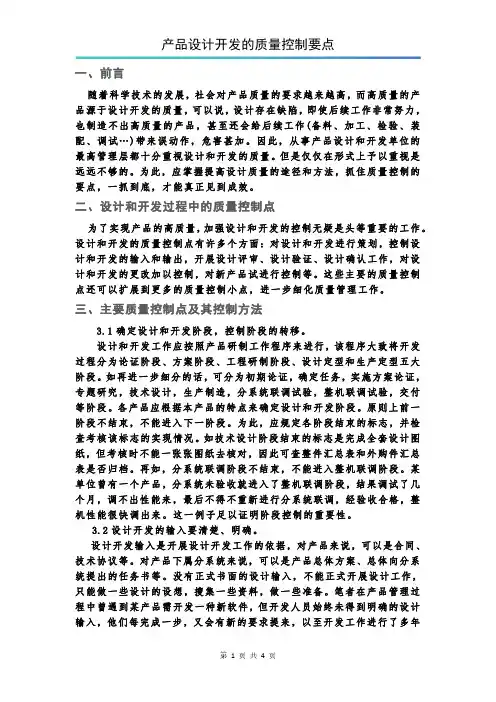

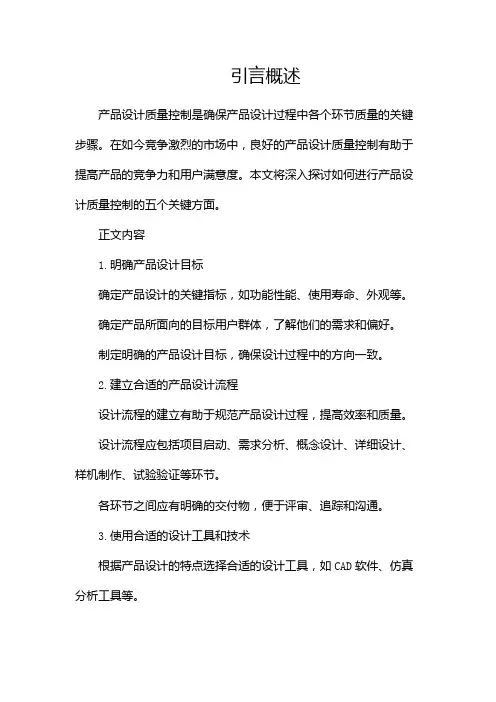

产品设计开发中的质量控制要点(9000体系)
随着科学技术的发展，社会对产品质量的要求越来越高，而高质量的产品源于设计开发的质量，可以说，设计存在缺陷，即使后续工作非常努力，也制造不出高质量的产品，甚至还会给后续工作(备料、加工、检验、装配、调试…)带来误动作，危害甚加。因此，从事产品设计和开发单位的最高管理层都十分重视设计和开发的质量。但是仅仅在形式上予以重视是远远不够的。为此，应掌握提高设计质量的途径和方法，抓住质量控制的要点，一抓到底，才能真正见到成效。
二.设计和开发过程中的质量控制点
为了实现产品的高质量，加强设计和开发的控制无疑是头等重要的工作。设计和开发的质量控制点有许多个方面：对设计和开发进行策划，控制设计和开发的输入和输出，开展设计评审、设计验证、设计确认工作，对设计和开发的更改加以控制，对新产品试进行控制等。这些主要的质量控制点还可以扩展到更多的质量控制小点，进一步细化质量管理工作。
三.主要质量控制点及其控制方法
1 .确定设计和开发阶段，控制阶段的转移
设计和开发工作应按照产品研制工作程序来进行，该程序大致将开发过程分为论证阶段、方案阶段、工程研制阶段、设计定型和生产定型五大阶段。如再进一步细分的话，可分为初期论证，确定任务，实施方案论证，专题研究，技术设计，生产制造，分系统联调试验，整机联调试验，交付等阶段。各产品应根据本产品的特点来确定设计和开发阶段。原则上前一阶段不结束，不能进入下一阶段。为此，应规定各阶段结束的标志，并检查考核该标志的实现情况。如技术设计阶段结束的标志是完成全套设计图纸，但考核时不能一张张图纸去核对，因此可查整件汇总表和外购件汇总表是否归档。再如，分系统联调阶段不结束，不能进入整机联调阶段。某单位曾有一个产品，分系统未验收就进入了整机联调阶段，结果调试了几个月，调不出性能来，最后不得不重新进行分系统联调，经验收合格，整机性能很快调出来。这一例子足以证明阶段控制的重要性。
2 .设计开发的输入要清楚、明确
设计开发输入是开展设计开发工作的依据，对产品来说，可以是合同、技术协议等。对产品下属分系统来说，可以是产品总体方案、总体向分系统提出的任务书等。没有正式书面的设计输入，不能正式开展设计工作，只能做一些设计的设想，搜集一些资料，做一些准备。笔者在产品管理过程中曾遇到某产品需开发一种新软件，但开发人员始终未得到明确的设计输入，他们每完成一步，又会有新的要求提来，以至开发工作进行了多年而未果。不但影响了承制方的信誉，还直接影响承制方的效益，教训相当惨重。
设计开发输入要求既然是设计开发人员的工作依据，就应与设计开发人员沟通，以使得这些要求得到真正落实。有的设计输入也不尽合理，设计开发人员会
0 引言 工程项目设计是根据建设工程的要求，对工程项目所需的技术、经济、资源、环境等进行综合分析和证，编制工程项目设计文件的活动。而工程项目的质量目标和水平，需要通过设计加以具体化。设计在技术上是否可行、工艺是否先进、经济是否合理、设备是否配套、结构是否安全可靠等，都将决定工程项目建成后的功能和使用价值，以及工程实体的质量。没有高质量的工程设计，就没有高质量的工程，精心设计是工程质量的重要保障。建设工程设计在我国国民经济建设和社会发展中占有重要的地位，它是工程建设前期的关键环节。搞好项目设计阶段的质量控制，对于控制整个工程项目的质量、进度和投资都有重要的意义。 1 工程设计阶段存在的主要问题分析 1.1 设计单位的工程设计质量较差在工程建设时许多设计问题在施工过程中暴露出来，必须对设计进行补充、变更和修改，造成施工单位的停工待图现象，甚至有些设计问题却是部分工程施工完毕后才发现，必须拆除重做。 1.2 设计单位对造价和工期不关心设计单位重点关心的是工程设计安全问题，而对于在不影响或不严重影响工程质量的前提下，对任何增加投资、资金损失和浪费却漠不关心。 1.3 设计人员设计思想过于保守由于担心承担采用正常的设计所带来的风险，设计单位在考虑工程项目的可靠性、安全性、实用性等方面经常过分谨慎，加大安全系数，甚至对于那些并不能增强结构，而投资却很大的做法，不假思索地加以采用，在公用工程及配套工程上采用大而全的设计，这些都大大加大了工程的投资。 2 设计阶段质量控制依据和任务分析 工程项目设计是对工程项目所需的技术、经济、资源、环境等进行综合分析和证，编制工程项目设计文件的活动。设计阶段的质量控制的目的在于通过不同阶段设计深度的控制来保证设计质量。加强对设计阶段质量的控制，除应健全与完善设计单位质量保证体系外，还应大力推行设计监理。建设单位应从设计阶段开始，委托监理单位介入设计质量监督。 2.1 设计阶段质量的控制依据有关工程建设及质量管理方面的法律、法规，城市规划，国家规定的建设工程设计深度要求；有关工程建设的技术标准。如工程建设强制性标准规范及规程、设计参数、定额指标等；项目批准文件；体现建设单位建设意图的勘察、设计规划大纲、刚要和合同文件；反应项目建设过程中和建设后所需要的有关技术、资源、经济、社会协作等方面的协议、数据和资料。 2.2 设计阶段质量度控制的主要任务编制设计任务书中有关质量控制的内容；组织设计招标，进行设计单位的资质审查，优选设计单位，签订合同并履行合同；审核优化设计方案是否满足业主的质量和标准以及规划及其它规范要求；组织专家对优化设计方案进行评审；督促设计单位完成设计工作；从质量控制角度对设计方案提出合理化建议；跟踪审核设计图纸；建立项目设计协调程序，在施工图设计阶段进行设计协调，督促设计单位完成设计工作；审核施工图设计，并根据需要提出修改意见，确保设计质量达到设计合同要求及获得政府有关部门审查通过，确保施工进度计划顺利进行；审核特殊专业设计的施工图纸是否符合设计任务书的要求，是否满足施工的要求。 对于设计阶段质量控制，通常是通过事前控制和设计阶段成果优化来实现的。设计要求文件在这个阶段起到关键的作用，在各个设计阶段前编制一份好的设计要求文件，分阶段提交给设计单位，明确各阶段设计要求和内容，是设计阶段进行质量控制的主要手段。设计要求文件的编制是一个对工程项目的目标、内容、功能、规模和标准进行研究、分析和确定的过程。因此，设计阶段必须重视设计任务书的编制。设计任务书一般要包括以下内容：项目组成结构；项目的规模；项目的功能；设计的标准和要求；项目的目标。其中，设计的要求是设计任务书的核心内容。 3 提高工程项目设计阶段质量的有效措施探讨
控制阶段施工 施工各阶段质量控制要点一览表（附表1） 控制环节控制要点主要控制内容 主要 工作依据 工 作 控制人 见 证 准 备 工 作 1审图 制定施工 2工艺文 件 3技术交 底 4机具、 材 料进与 发 人员 资 5质审 查 6材料检验、试验 7开工报告 8轴线标 高 垂直度 1 2 3 4 5 6 7 8 9 1 1 1 图纸会审 施工组 织 设计 分项施 工 工艺 每个分项 工程均 有 计划进 场 验收 保管与发 放 施工队 伍 素质审 查 焊工、试 验特殊工 种资质 材料检 验 及试配 确认施 工 条件 楼层 图纸的完整性、 合法性、合理性 合理性、先进性、 可行性，对工期、 质量有保证 对分部、分项工 程要有其可行先 进的工艺文件 内容齐全，有交 接人签字 有计划、质量合 格方可进场 按要求保管，按 定额发料 有无持证上岗、有 无施工执照、施工 能力、技术资质 特殊工种必须持 证上岗 各种原材料必须 进行复验与试配 查“三通一平” 情况，准备工作情 况 定位放线、标高引 测 项目 工程师 技术科 技术科 技术科 材料、机 械 科 库管员 项目 经理 项目 经理 试验员 项目 经理 测量员 施工图及技 术文 件 企业施工能 力、技术水 平、图纸 施工组织设 计、图 纸 图纸、工艺 文件 材料预算、 进度计、质 量标准 用料计划 有关上级 文件 有关上级 文件 材料、试验 标准 企业标准 控制点线 会审 记录 施工组织设 计 工艺 文件 交底书 合格证证实 定额 领料单 资质 证书等 操作 许可证 复验报告、 试验 报告 开工 报告 放线 记录 施工阶段 9 基 础 工 程
机电设备安装要点及安装质量控制措施 摘要：现代建筑工程建设过程中，机电设备已经成为其非常重要的组成部分。 本文对机电设备安装要点以及安装质量控制措施展开了分析，旨在促进机电设备 安装质量的提升。 关键词：机电设备；安装要点；质量控制 建筑机电施工内容众多，安装工程涉及到多种设备和专业，并且很多安装操 作要求较为细致，且具有一定的风险性，因此对于安装作业人员的技术水平要求 很高，他们必须具备相应的资格证书，且要经过岗前培训考核，能够对具体问题 进行具体分析，选择科学、合理的施工方式。建筑机电安装施工一般周期较短， 一个安装项目多是重复性的操作，有一个固定的时长，虽然建筑市场对机电需求 较大，但只要合理安排各个环节施工时间，掌握安装施工要点，加强安装施工管 理和监督，严格遵循相关的施工标准规范，就能很好地提高建筑施工的可靠性， 保证建筑施工过程当中电力系统的稳定和安全，从而保证整个工程的质量。 1建筑机电安装施工要点 1.1施工准备工作要点 施工准备工作中，要加强安装人员操作知识教育，传达建筑机电安装工程标 准和施工质量要求。安装人员首先要对所施工的机电设备进行详细了解，掌握设 备安装注意事项、设备验收指标标准、安装验收规范，确定与其他工序的协调和 衔接方案，制定合理的质量、工期等目标，为建筑机电安装工程的开展提供有力 的依据和指导。做好材料、器具的质量控制，建材市场机电设备、材料供应厂家 多而杂，其质量和价格也有较大的区别，在进行采购时不仅要确保空调、排气扇、灯具等电器设施质量合格，功能完善，满足安全、适用标准，还要按照建筑物的 美观性、协调性、节能性以及设计和施工要求选择型号合适的产品，选择合格的 施工设备和材料。合理分配布线，为保证机电设备能安装在合理的位置，在安装 前要加强对管道、管线的管理和控制，科学分配设备线路的结构层次，首先要严 选管线材料，做好采购和质检工作，并现场检验施工工艺和技术类别是否与材料 型号和规格相匹配，然后按照精确的图纸信息来开展布线分布设计，保证设备的 兼容性和正常功能的稳定发挥， 1.2施工中的工作要点 首先要做好地沟监测处理，确认管道铺设位置的安全性和合理性，并强化管 道安装工作标准，严格要求支架距离、坡度值。现场安装管道时，管道之间、构 件之间采用法兰焊接技术连接，保证连接处的顺滑通畅，同时各管道间要预留一 定的空间，方便后期其他施工步骤。安装完成后还要对管道进行保护，注意防水 防潮，安装管套减少损伤。电力电缆安装。电缆为所有的机电设备运输电能，保 证电力设备正常使用，在安装时为了规避用电事故，降低火灾风险，电缆要沿着 竖井、沟道和桥梁等区域集中有序铺设，避免大量电缆重复，防止电缆之间互相 影响，出现高热和信号不稳的问题。配电装置安装。配电装置包括电箱，中、低、高压开关柜和变压器等装置，要实现安装效果首先要熟练掌握相关的安装规范和 施工质量验收标准，严格控制安装位置、高度、距离、间距，并依据图纸和安装 设计方案，对一些容易出现问题的部位特别留意，严格、谨慎地检查及核对安装 信息，根据不同问题制定针对性的安装方案，并保证安装过程有序照章进行。此 外还要注意外界环境对配电装置的影响，选择干燥、安全方便安装的位置，并按 要求安装防雨等防护装置，总体说来既要确保配电装置安装合理，能保证电力设
一、概述 v勘察设计阶段一般是指从项目可行性研究报告经审批并由投资人作出决策后，直至施工图设计完成并交给建设单位投入使用。建设工程勘察、设计的质量对于建设项目的质量起着决定性的作用。 v国内外对项目实施阶段节约投资的潜力研究表明，勘察设计阶段节约投资的潜力均在10%以上，设计准备阶段可达95%。 工程地质勘察存在问题是指： v不认真进行地质勘探，随意确定地基承载力；勘测孔间距太大，不能准确地反映地基的实际情况；地基勘测深度不足，没有查清较深层有无软弱层、墓穴、空洞；地质勘察报告不详细、不准确，导致基础设计错误。 工程地质勘察存在问题导致工程事故案例 v例一:湖北汽车工业学院某试验楼 三层试验楼，局部二层，建筑面积3500㎡，人工挖孔桩基 础，在成孔施工中，遇到粉质粘土层和淤泥，大量的地下水，成孔在三米以下非常困难，采用钢套筒支护，挖至13米深时，附近地面下陷，相邻建筑出现裂缝，并继续发展，不得已将孔洞回填。 v主要原因： 1、地质土层埋深勘探不详，地质报告显示基岩埋深在13米， 实际超过16米，本工程地质钻孔数量不足，未能探明锅底地层，仅钻四个孔，且变化较大，应补孔。 2、基础设计选型不当。地基土质不良，且具有丰富的地下 水，采用人工挖孔桩不合适，采用筏式基础或板式基础为宜。v例二：***公司***医院门诊楼 采用预制钢筋混凝土桩，地质钻探显示的基岩埋深为8~13米，预制桩为8米、5米组合。实际基岩埋深为5~22米，结果造 成桩打不下去和沉桩超深。 工程地质勘察存在问题导致工程事故案例 设计计算存在问题通常是指 ?结构方案不正确； ?结构计算假定与实际受力情况不符；?结构荷载漏算或少算； ?结构内力计算错误、组合错误； ?不按规范规定验算结构稳定性； ?结构构造错误； ?现浇板带的负弯矩钢筋漏项等。设计计算存在问题导致的工程事故案例 v例三：十堰市新建某教学楼 该工程为五层教学楼，现浇钢筋混凝土框架结构，人工挖孔桩基础。施工中山墙角柱基础孔桩与相邻建筑基础相碰，现场变更移位2.5米,形成悬挑式框架，计算结构选型与实际不符。建成后一年就出现墙体开裂，混凝土梁的裂缝发展，随后不得不进行加固处理。
施工阶段质量控制点及措施 施工阶段质量控制是工程项目全过程质量控制的关键环节，工程质量优劣很大程度上取决于施工阶段的控制。工程质量的控制管理，实际上是监理方组织参加施工的各施工单位按合同标准进行建设，并对形成质量的诸因素进行检测、核验，对差异提出调整、纠正措施的监督管理过程，这是监理方的一项重要职责。 根据工程的设计结构、地形地面貌、地物、交通等因素。本方案计划进场后即开始结合面清基，同时开始简易围堰施工，再进行挡墙施工等，本工程工作量大，工作面广，易分散施工作业。 质量控制的要点与措施： 一、测量工程：测量工程贯穿于整个施工过程，是建设的重要环节，该项目是重点市政工程，相对于建筑工程，其施工范围大，测量工作量也非常大，测量放线是建设工程产品由设计转化为实物的第一步，其质量好坏直接影响工程产品的综合质量，且并制约着施工过程中有关工序的质量，从而影响到整体的质量。因此，工程测量控制可以说是施工中事前质量控制的一项基础工作，它是施工准备阶段的一项重要内容。监理工程师应将其作为保证工程质量的一项重要内容。在监理工作中应由测量专业监理工程师负责工程测量的复核控制工作。
1、根据建设单位提供的规划红线、界线及水准点并严格按照设计施工图纸进行观测建筑物定位控制布设及高程引测。 2、根据施工设计图纸设置河岸线的轴线控制，并在施工现场内布设相应的控制点，计算各控制点的坐标，具体位置施工时作出详细布置。对现场的轴线、复核单，由业主及监理、设计单位复核及签章。 3、各点投线时采用全站仪，J2 经纬仪、D[ [600测距仪。另根据业主提供的水准点，使用DS3水准仪，不受施工影响处设置临时水准点六处，作为以后高程引测的基准，并不定时进行校核。 4、本建设定位起始点与红线间平面位置误差控制在士30-土50MM之间，高程引测误差控制在士30MM 内。 5、严格按照水利工程的规划要求进行沉降观测点的布设，在施工阶段，按施工要求，逐段逐项做好沉降观察，并做好记录资料，及时请业主、监理复核签证。 二、污水截流、河道疏浚及清运淤泥工程 河道土方开挖前，首先对河道开挖边线范围内的植被、建筑垃圾及其他杂物进行清理。清理工作拟采用人工与挖掘机配合进行。表面植被如棉花杆、芦苇等采用人工拔除。对建筑垃圾及芦苇根、树根等则由挖掘机挖至施工场地以外业主指定地点堆放或掩埋，清除的植物根茎等则在业主指定地
设备安装工程质量控 制要点
设备安装工程质量控制要点 一、机械设备的基础施工 1、设备安装工程应按设计施工。安装的机械设备、主要的或用于重要部位的材料，必须符合设计和产品标准的规定，并应有合格证明。设备安装中采用的各种计量和检测仪器、仪表，应符合国家现行计量法的规定，其精度等级，不应低于被检对象的精度等级。 2、设备基础的位置、几何尺寸和质量要求应有验收资料或记录。设备安装前应对设备基础位置和几何尺寸进行复检。 设备基础尺寸和位置的允许偏差 3、设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净，预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。需要预压的基础，应预压合格并应有预压沉降记录。 4、设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基准线。互相有连接、衔接或排列关系的设备，应划定共同的安装基准线。平面位置安装基准线与基础实际轴线或与厂房墙（柱）的实际轴线、边缘线的距离，其允许偏差为±20mm。设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差，应符合表中的规定。设备找正、调平的定位基准面、线或点确定后，设备的找正、调平均应在给定的测量位置上进行检验；复检时亦不得改变原来测量的位置。
设备的平面位置和标高对安装基准线的允许偏差 5、地脚螺栓在预留孔中应垂直，无倾斜，任一部分离孔壁的距离a应大于15mm，地脚螺栓上的油污和氧化皮等应清楚干净，螺纹部分应涂少量油脂，螺母与垫圈、垫圈与设备底座间的75%以上时拧紧力均匀拧紧地脚螺栓，拧紧螺母后，螺栓应露出螺母，其露出长度宜为螺栓直径的1/3~2/3。 6、埋设胀锚螺栓时，螺栓的中心至基础或构件边缘的距离不得小于胀锚螺栓公称直径d的7倍，底端至基础底面的距离不得小于3d，且不得小于30mm，相邻两根胀锚螺栓的中心距离不得小于10d，钻孔时应防止与基础或构件中的钢筋、预埋管和电缆等埋设物相碰，不得采用预留孔。基础混凝土或钢筋混凝土有裂缝的部位不得使用胀锚螺栓。 7、当采用垫铁找正调平设备时，垫铁应放置平稳，位置正确，接触紧密。每个地脚螺栓旁边至少应有一组垫铁，垫铁组应放在靠近地脚螺栓和底座主要受力部位下方。垫铁的块数不宜超过3块，且不宜采用薄垫铁。放置平垫铁时，厚的放在下面，薄的放在中间，并将各垫铁相互用定位焊焊牢。设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10~30mm；斜挚铁宜露出10~50mm。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。安装在金属结构上的设备调平后，其垫铁均应与金属结构用定位焊焊牢。 8、预留地脚螺栓孔内或设备底座与基础之间的灌浆，灌浆处应清洗洁净；灌浆宜采用细石混凝土，其强度应比基础或地坪的混凝土强度高一级；灌浆时应捣实，并不应使地脚螺栓倾斜和影响设备的安装精度。灌浆前应敷设外模饭。外模板至设备底座面外缘的距离不宜小于60mm。模板拆除后，基础表面应抹面处理。 二、泵的安装 1、泵安装的外观质量检查：清点泵的零件和部件，无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；泵壳不应有裂纹、砂眼及凹凸不平等缺陷，多级泵的平衡管路应无损伤或折陷现象；蒸汽往复泵的主要部件、活塞及活动轴必须灵活。 2、泵的定位：泵体中心线与建筑物轴线距离偏差≯20mm，标高误差±10mm。整体安装的泵，纵向水平偏差不应大于0.10mm/m，横向水平偏差不应大于0.20mm/m，并应在泵的进出口法兰面或其它水平面上进行测量；解体安装的泵纵向和横向水平偏差均不应大于0.05mm/m，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。 3、泵的找正：驱动机与泵连接时，应以泵的轴线为基准找正；驱动机与泵之间有中间机械连接时，应以中间机械轴线为基准找正。联轴器连接时，两半联轴器的径向位移、端面间隙、轴线倾斜均应符合设备技术文件的规定。联轴器同心度允许偏差：轴向倾斜≤0.8mm/m；径向位移≤0.lmm/m。 4、管道与泵的连接：管子内部和管端应清洗洁净，清除杂物，密封面和螺纹不应损伤；吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量；相互连接的法兰端面应平行，螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接；管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，应调整管道，管道与泵连接后，不应在其上进行焊接和气割；当需焊接和气割时，应拆下管道或采取必要的措施，并应防止焊渣迸入泵内。 5、泵的吸入和排出管道的配置应符合设计规定，当无规定时可参考： 1）所有与泵连接的管路应具有独立、牢固的支承，以消减管路的振动和防止管路的重量压在泵上； 2）吸入和排出管路的直径不应小于泵的入口和出口直径； 3）吸入管路宜短且宜减少弯头，离心泵入口前的直管段长度不应小于入口直径D的3倍； 4）当采用变径管时，变径管的长度不应小于大小管径差的5-7倍；
