河南机电职业学院毕业论文（实习报告）
题目：110KV变电站及其配电系统设计
所属系部：电子工程系
专业班级：输变电工程12-1
学生姓名：刘康
指导教师：梁家裴
2015年6月6日
毕业论文（实习报告）任务书
指导教师签字：教研室主任签字:
年月日
毕业论文（实习报告）评审表

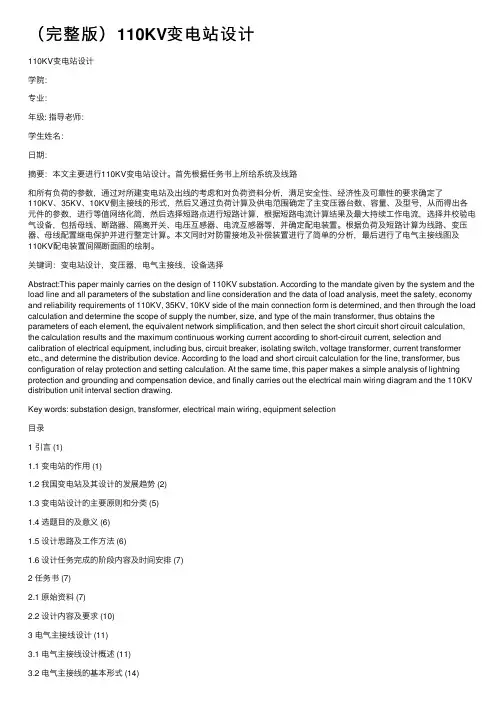

摘要
本文主要进行110KV变电站设计。首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。本文同时对防雷接地及补偿装置进行了简单的分析，最后进行了电气主接线图及110KV配电装置间隔断面图的绘制
关键词：变电站设计，变压器，电气主接线，设备选择
目录
摘要 ..................................................................................................................... I I 1 变电站的介绍. (1)
1.1 变电站的作用 (1)
1.2 我国变电站及其设计的发展趋势 (2)
1.3 变电站设计的主要原则和分类 (4)
2 电气主接线设计 (4)
2.1 电气主接线设计概述 (5)
2.2 电气主接线的基本形式 (7)
2.3 电气主接线选择 (7)
3 变电站主变压器选择 (10)
3.1 主变压器的选择 (10)
3.2 主变压器选择结果 (11)
4 短路电流计算 (13)
4.1 短路的危害 (13)
4.2 短路电流计算的目的 (13)
4.3 短路电流计算方法 (13)
5 继电保护的配置 (14)
5.1 继电保护的基本知识 (14)
5.2 110kv线路的继电保护配置 (14)
5.3 变压器的继电保护 (14)
5.4 母线保护 (15)
5.5 备自投和自动重合闸的设置 (16)
6 防雷方案的设计 (17)
6.1 直击雷保护 (17)
6.2 侵入波保护 (17)
7 配电装置 (18)
7.1 配电装置概述 (18)
7.2 配电装置类型 (18)
7.3 对配电装置的基本要求和设计步骤 (18)
7.4 屋内配电装置 (19)
7.5 屋外配电装置 (19)
参考文献 (22)
1 变电站的介绍
1.1 变电站的作用
一、变电站在电力系统中的地位
电力系统是由变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机）、变换（变压器、整流器、逆变器）、输送和分配（电力传输线、配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等。

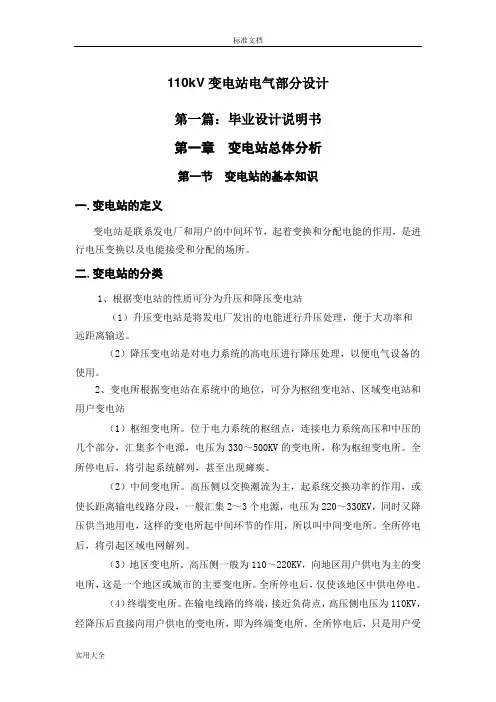

变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。变电所根据它在系统中的地位，可分为下列几类
枢纽变电站；位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330—500kv的变电站，成为枢纽，全所停电后，将引起系统解列，甚至出项瘫痪。
中间变电站：高压侧以交换潮流为主，其系统变换功的作用。或使长距离输电线路分段，一般汇聚2—3个电源，电压为220—330kv，同时又降压供当地供电，这样的变电站起中间环节的作用，所以叫中间变电站。全所停电后，将引起区域电网解列。
地区变电站：高压侧一般为110—220kv，向地区用户供电为主的变电站，这是一个地区或城市的主要变电站。全所停电后，仅使该地区中断供电。
终端变电站：在输电线路的终端，接近负荷点，高压侧的电压为110kv，经降压后直接向用户供电的变电站，即为终端变电站。全所停电后，只是用户受到损失。
二、电力系统供电要求
保证可靠的持续供电：供电的中断将使生产停顿，生活混乱，甚至危及人身和设备的安全，形成十分严重的后果。停电给国民经济造成的损失远远超过电力系统本身的损失。因此，电力系统运行首先足可靠、持续供电的要求。
保证良好的电能质量：电能质量包括电压质量，频率质量和波形质量这三个方面，电压质量和频率质量均以偏移是否超过给定的数来衡量，例如给定的允许电压偏移为额定电压的正负5%，给定的允许频率偏移为正负0.2—0.5%HZ等，波形质量则以畸变率是否超过给定值来衡量。所有这些质量指标，都必须采取一切手段来予以保证。
保证系统运行的经济性：电能生产的规模很大，消耗的一次能源在国民经济一次能源总消耗占的比重约为13 ，而且在电能变换，输送，分配时的损耗绝对值也相当可观。因此，降低每生产一度电能损耗的能源和降低变换，输送，分配时的损耗，又极其重要的意义。
三、电力系统的额定电压
额定电压是指能使电气设备长期运行的最经济的电压。在系统中，各部分电压等级是不同的。三相交流系统中，三相视在功率S=3UI。当输出功率一定时，电压越高，电流越小，线路、电气的载流部分所需的截面积就越小，有色金属的投资也越小，同时由于电流小，传输线路上的功率损耗和电压损耗也较小。另一方面，电压越高，对绝缘水平的要求就越高，变压器、开关等设备的投资也越大。综合考虑这些因素，对应一定的输送
功率和输送距离都有一个最为经济合理的输电电压，当从设备制造角度考虑，为保证产品的标准化和系列化，又不应随意确定输电电压。
用电设备的额定电压：经线路向用电设备输送电能时，由于用电设备大都是感性负荷，沿线路的电压分布往往是首段高于末端，系统标称电压与用电设备的额定电压取值一致，使线路的实际电压与用电设备要求的额定电压之间的偏差不致太大。
变压器额定电压：变压器一次侧接电源，相当于用电设备，二次侧向负荷供电，有相当于电源，因此变压器一次侧额定电压等于用电设备的额定电压，由于变压器二次侧额定电压规定为空载时的电压，额定负载下变压器内部的电压降落约为5%，当供电线路较长时，为使正常运行时变压器二次侧电压较系统标称电压高5%，以便补偿线路电压损失。变压器二次侧额定电压较用电设备额定电压高10%，只有当变压器二次侧与用电设备间电气距离很近时，其二次侧额定电压才取为用电设备额定电压的1.05倍。
1.2 我国变电站及其设计的发展趋势
一、我国变电站的发展趋势
近年来，在我国在经济技术领域中取得了快速发展，特别是计算机网络技术和通信技术的发展，为我国变电站的发展起到了强有力的推动作用，越来越多的新技术新产品应用到变电站方面，具体来说，使我国变电站设计呈现以下发展趋势：
1. 智能化
智能化变电站的发展是随着高压高精度的智能仪器的出现而逐渐发展
的，特别是计算机高速通信网络在实时系统中的开发和应用，使变电站的所有信息采集、传输实现的智能化处理提供的强大的物质和理论基础。智能化主要体现在以下几个方面：
紧密联结全网。
支撑智能电网。
高电压等级的智能化变电站满足特高压输电网架的要求。
中低压智能化变电站允许分布式电源的接入。
远程可视化。
装备与设施标准化设计，模块化安装。
另外，为了加强对变电站及无人值守变电站在安全生产、防盗保安、火警监控等方面的综合管理水平，越来越多的电力企业正在考虑建设集中式远程图像监控系统，这促使了电力综合监控的网络化发展。以IP 数字视频方式，能够对各变电站所的有关数据、环境参量、图像进行监控和监视，实时、直接地了解和掌握各个变电站所的情况，并及时对发生的情况做出反应，适应许多地区变电站的需要。
不过我国目前还没用完全实现真正意义山的智能化一次设备，一次设备的智能化仍然需要通过一定的二次设备俩转化实现，一般采用智能终端的模式。目前在国内进行的数字化变电站项目，虽然大多数采用此种方式，但是普遍没有对开关内部的二次回路进行集成化改造，智能终端与开关整合度较低，还有很大的发展空间。
2. 数字化
通过采用现代化的精密仪器仪表，以及实时性较高的通信网络，因此在此基础上出现了数字化变电站，数字化变电站技术是变电站自动化技术发展中具有里程碑意义的一次变革，对变电站自动化系统的各方面将产生
深远的影响。数字化变电站在系统可靠性、经济性、维护简便性方面均比常规变电站有大幅度提升。
3. 装配化
装配式变电站采用全预制装配结构的建筑形式，大幅缩短了设计及建设周期，减少了变电站占地面积，节约了土地资源。随着国网公司“两型一化”的推广，装配式变电站在全国各地均成功试点，成为今后变电站建设的一种新型模式。
二、我国变电站设计的发展趋势
依据我国的国情，以及我国多年来积累的关于变电站设计的实践和经验，可以看出我国变电站设计的发展趋势有以下几个方面。我国电力建设经过多年的发展，系统容量越来越大，短路电流不断增大，对电气设备、系统内大量信息的实时性等要求越来越高;而随着科学技术的高速发展，制造、材料行业，尤其是计算机及网络技术的迅速发展，电力系统的变电技术也有了新的飞跃，我国变电站设计出现了一些新的趋势。
1、变电站接线方案趋于简单化
随着制造厂生产的电气设备质量的提高以及电网可靠性的增加，变电站接线简化趋于可能。例如，断路器是变电站的主要电气设备，其制造技术近年来有了较大发展，可靠性大为提高，检修时间少。特别国外一些知名厂家生产的超高压断路器均可达到20年不大修，更换部件费时很短。为了进一步控制工程造价，提高经济效益，经过专家反复论证，我国少数变电站设计已逐渐采用一些新的更为简单的接线方案。
2、大量采用新的电气一次设备
近年来电气一次设备制造有了较大发展，大量高性能、新型设备不断出现，设备趋于无油化，采用SF6气体绝缘的设备价格不断下降，伴
随着国产GIS向高电压、大容量、三相共箱体方面发展，性能不断完善，应用面不断扩大，许多城网建设工程、用户工程都考虑采用GIS配电装置。变电站设计的电气设备档次不断提高，配电装置也从传统的形式走向无油化、真空开关、SF6开关和机、电组合一体化的小型设备发展。
这些户外高压和超高压组合电器共同特点是以SF6断路器为核心，与其它高压电气设备进行组合，形式繁多。这些设备运行可靠性高、节省占地面积和空间、施工安装简单、运行维护方便，价格介于常规电气设备与GIS之间，是电气设备今后发展的一个方向，符合我国目前的国情和技术发展方向。
3、变电站占地及建筑面积减少
随着经济和城市建设的发展，市区的用电负荷增长迅速，而城市土地十分宝贵，地价越来越昂贵。新建的城市变电站必须符合城市的形象及环保等要求，追求综合经济、社会效益，所以建设形式多采用地面全户内型或地下等布置形式，占地面积有效减少。另外，针对一些110kV及以下变电站实现无人值班，设计中取消了与运行人员有关的建筑和设施，建筑面积更是大为减少。
4、变电站综合自动化技术
变电站综合自动化是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。随着自动化技术、通信技术、计算机和网络技术等高科技的飞速发展，一方面综合自动化系统取代或更新传统的变电站二次系统，已经成为必然趋势。另一方面，保护本身也需要自检查、故障滤波、事件记录、运行监视和控制管理等功能。发展和完善变电站综合自动化系统，是电力系统发展的新的趋势。
变电站综合自动化技术将会引起电力行业的重视，成为变电站设计核心技术之一。
变电站综合自动化发展趋势主要表现在一下几个方面：⑴全分散式变电站自动化系统.⑵引入先进的网络技术。
总之，变电站综合自动化向着使电力系统的运行和控制更方便、快捷、安全、灵活的方向发展。
1.3 变电站设计的主要原则和分类
变电站设计的原则是：安全可靠、技术先进、投资合理、标准统一、运行高效、，努力做到统一性与可靠性、先进性、经济性、适应性、灵活性、时效性和和谐性的协调统一。1. 统一性：建设标准统一，基建和生产标准统一，外部形象提醒公司企业的文化特征。2. 可靠性：主接线方案安全可靠。3. 经济性，按照利益最大化原则，综合考虑工程初期投资与长期运行费用，追求设备寿命期内最佳经济效益。4. 先进性：设备选型先进合理，占地面积小，注重环保，各项技术经济可比指标先进。5. 适应性：综合考虑不同地区的实际情况，要在系统中具有广泛的适应性，并能在一定时间内对不同规模，不同形式，不同外部条件均能适应。6. 灵活性：规模划分合理，接口灵活，组合方案多样，规模增减方便，能够运行于不同的情况环境下。7. 时效性：建立滚动修改机制，随着电网的发展和技术的进步，不断更新、补充和完善设计。8. 和谐性：变电站的整体状况与变电站周边人文地理环境相协调
变电站设计的分类按照变电站标准方式、配电装置型式和变电站规模3个层次进行划分。
按照变电站布置方式分类。110kv变电站分为户外变电站、户内变电站和半地下变电站3类。在变电站设计中，户外变电站是指最高电压等级的配电装置、主变布置在户外的变电站；户内变电站是指配电装置布置在户内，主变布置在户内、户外或者户内的变电站。半地下变电站是指主变布置在地上，其它主要电气设备布置在地下建筑内的变电站；地下变电站是指主变及其他主要电气设备布置在地下建筑内的变电站。
按配电装置型式分类。110kv配电装置可再分为常规敞开式开关设备和全封闭式组合电气2类进行设计。
按变电站规模进行分类。例如户外AIS变电站，可按最高电压等级的出线回路数和主变台数、容量等不同规模分为终端变电站、中间变电站和枢纽变电站。
2 电气主接线设计
发电厂和变电所的电气主接线是指由发动机、变压器、断路器、隔离开关、互感器、母线和电缆等电气设备，按一定顺序连接的，用以表示生产、汇集和分配电能的电路，电气主接线又称为一次接线或电气主系统，代表了发电厂和变电站电气部分的主体结构，直接影响着配电装置的布置、继电保护装置、自动装置和控制方式的选择，对运行的可靠性、灵活性和经济性起决定性的作用。
2.1 电气主接线设计概述
一、对电气主接线的基本要求
现代电力系统是一个巨大的、严密的整体，各个发电厂、变电站分工
完成整个电力系统的发电、变电和配电的任务。其主接线的好坏不仅影响到发电厂、变电站和电力系统本身，同时也影响到工农业生产和人民日常生活。因此，发电厂、变电站主接线必须满足一下基本要求。
运行的可靠
断路器检修时是否影响供电；设备和线路故障检修时，停电数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
具有一定的灵活性
主接线正常运行时可以根据调度的要求灵活的改变运行方式，达到调度的目的，而且在各种事故或设备检修时，能尽快的推出设备。切除故障停电时间短，影响范围就最小，并且再检修时可以保证检修人员的安全。
操作应尽可能简单、方便
主接线应简单清晰、操作方便，尽可能使操作步骤简单，便于运行人员掌握。复杂的接线不但不便于操作，还往往会造成运行人员的误操作而发生事故。但接线过于简单，可能又不能满足运行方式的需要，而且也会给运行造成不便或者不必要的停电。
经济上合理
主接线在保证安全可靠、操作灵活方便的基础上，还应使投资和年运行费用小，占地面积最少，使其尽可能的发挥经济效益。
具有扩建的可能性
由于我国工农业的高速发展，电力负荷增加很快，因此，在选择主接线时还应考虑到具有扩建的可能性。
变电站电气主接线的选择，主要取决于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。
二、变电站电气主接线的设计原则
电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行和维护的方便，尽可能地节省投资，就进取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。
电气主接线的设计是发电厂或变电站电气设计的主体。他与电力系统、电厂动能参数、基本原始资料以及电厂运行可靠性、经济性的要求等密切相关，并对电气设备选择和布置、继电保护和控制方式等都有较大影响。因此，主接线设计，必须结合电力系统和发电厂或变电站的具体情况，全面分析有关影响因素，正确处理他们之间的关系，合理的选择主接线方案。
在工程设计中，经上级主管部门批准的设计任务书或委托书是必不可少的，设计的主接线应满足供电可靠、灵活、经济、留有扩建和发展的余地。
接线方式：对于变电站的电气接线，当能满足运行要求时，其高压侧应尽可能采用断路器较少的或不用断路器的接线，如线路—变压器组或桥型接线等。若能满足继电保护要求时，也可采用线路分支接线。在110—220kv配电装置中，当出线为2回时，一般采用桥型接线，当出线不超过4回时，一般采用单母线接线，在枢纽变电站中，当110—220kv出线在4回及以上时，一般采用双母线接线。在大容量变电站中，为了限制6—10kv 出线上的短路电流，一般可采用下列措施：1. 变压器分列运行 2. 在变压器回路中装置分裂电抗器。3. 采用低压侧为分裂绕组的变压器。4. 出线上装设电抗器。
断路器的设置：根据电气接线方式，每回线路均应设有相应数量的断路器，用以完成切、合电路任务。
为正确选择接线和设备，必须进行逐年各级电压最大最小有功和无功电力负荷的平衡。当缺乏足够的资料时，可采取下列数据：1. 最小负荷为最大负荷的60—70%，如主要农业负荷时则取20—30%；2. 负荷同时率取0.85—0.9，当馈线在三回以下且其中有特大负荷时，可取0.95—1；
3.功率因数一般取0.8；４. 线损平均取5%。
三、电气主接线设计步骤
（1）分析原始资料
1. 本工程情况
包括变电站类型，设计规划容量（近期，远景），主变台数及容量，最大负荷利用小时数及可能的运行方式等。
电力系统状况
包括电力系统近期及远景规划（5—10年），变电站在电力系统中的位置（地理位置和容量位置）和作用，本期工程和远景与电力系统连接方式以及各级电压中性点接地方式等。
主变压器中性点接地方式是一个综合问题，他与电压等级、单相接地短路电流、过电压水平、保护配置等有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器的运行安全以及对通信线路的干扰等。我国一般对35kv及以下电压电力系统采用中性点非直接接地系统（中性点不接地或经消弧线圈接地），又称小电流接地系统，对110kv就以上高压系统，皆采用中性点直接接地系统，有称大电流接地系统。
负荷情况
包括负荷的性质及其地理位置、输电电压等级、出线回路数及输送容量等。电力负荷的原始资料是设计主接线的基础数据，电力负荷预测工作是电力规划工作的重要组成部分，也是电力规划的基础。对电力负荷的预
测不仅应有短期负荷预测，还应有中长期负荷预测，对电力负荷预测的准确性，直接关系着发电厂和变电站电气主接线设计成果的质量，一个优良的设计，应能经受当前及较长远时间（5—10年）的检验。
环境条件
包括当地的气温、湿度、覆冰、污秽、水文、地质、海拔高度及地震等因素，对主接线中电气设备的选择和配电装置的实施均有影响，特别是我国土地辽阔，各地气象、地理条件相差较大，应予以重视。
5. 设备制造情况
这往往是设计能否成立的重要前提，为使所设计的主接线具有可行性，必须对各主要电气设备的性能、制造能力和供货情况、价格等质量汇集并分析比较，保证设计的先进性、经济性和可靠性。
主接线方案的拟定与选择
根据设计任务书的要求，在原始资料分析的基础上，根据对电源和出线回路数、电压等级、变压器台数、容量以及母线结构等不同的考虑，可拟定出若干个主接线方案（近期和远景）。依据对主接线的基本要求，从技术上论证并淘汰一些明显不合理的方案，最终保留2—3个技术上相当，有能满足任务书要求的方案，再进行经济比较，结合最新技术，最终确定出在技术上合理、经济山可行的最终方案。
（3）短路电流计算和主要电气设备选择
对选定的电气主接线进行短路电流计算，并选择合理的电气设备。
（4）绘制电气主接线
对最终确定的电气主接线，按照要求，绘图。
2.2 电气主接线的基本形式
主接线的基本形式，就是主要电气设备常用的几种接线方式，它以电源和出线为主体。由于各个发电厂或变电站的出线回路数和电源回路数不同。且各回馈线中所传输的容量也不一样，因而为便于电能的汇集和分配，再进出线较多（一般超过4回），采用母线作为中间环节，可使接线简单清晰，运行方便，有利于安装和扩建。而与有母线的接线相比，无汇流母线的接线使用电气设备较少，配电装置占地面积较小，通常用于进出线回路少，不再扩建和发展的发电厂和变电站。
有汇流母线的接线方式可概括为单母线接线和双母线接线两大类，无汇流母线的接线形式主要有桥形接线、角形接线和单元接线。
2.3 电气主接线选择
依据原始资料，经过分析，根据可靠性和灵活性经济性的要求，高压侧有4回出线，其中两回备用，宜采用双母线接线或单母线分段接线，中压侧有6回出线，其中两回备用，可以采用双母线接线、单母线分段接线方式，低压侧有11回出线，其中两回备用，可以采用单母线分段、单母线分段带旁路母线的接线方式，经过分析、综合、组合和比较，提出三种方案：
方案一：110kv侧采用双母线接线方式，35kv侧采用双母线接线方式，10kv侧采用单母线分段接线方式。
110kv侧采用双母线接线方式，优点是运行方式灵活，检修母线时不中断供电，任一组母线故障时仅短时停电，可靠性高。缺点是，操作复杂，容易出现误操作，检修任一回路断路器时，该回路仍需停电或短时停电，
河南机电职业学院毕业论文（实习报告） 题目：110KV变电站及其配电系统设计 所属系部：电子工程系 专业班级：输变电工程12-1 学生姓名：刘康 指导教师：梁家裴 2015年6月6日
毕业论文（实习报告）任务书
指导教师签字：教研室主任签字: 年月日 毕业论文（实习报告）评审表
摘要
本文主要进行110KV变电站设计。首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。本文同时对防雷接地及补偿装置进行了简单的分析，最后进行了电气主接线图及110KV配电装置间隔断面图的绘制 关键词：变电站设计，变压器，电气主接线，设备选择
目录 摘要 ..................................................................................................................... I I 1 变电站的介绍. (1) 1.1 变电站的作用 (1) 1.2 我国变电站及其设计的发展趋势 (2) 1.3 变电站设计的主要原则和分类 (4) 2 电气主接线设计 (4) 2.1 电气主接线设计概述 (5) 2.2 电气主接线的基本形式 (7) 2.3 电气主接线选择 (7) 3 变电站主变压器选择 (10) 3.1 主变压器的选择 (10) 3.2 主变压器选择结果 (11) 4 短路电流计算 (13) 4.1 短路的危害 (13) 4.2 短路电流计算的目的 (13) 4.3 短路电流计算方法 (13) 5 继电保护的配置 (14) 5.1 继电保护的基本知识 (14) 5.2 110kv线路的继电保护配置 (14) 5.3 变压器的继电保护 (14) 5.4 母线保护 (15) 5.5 备自投和自动重合闸的设置 (16)
引言 随着经济的腾飞，电力系统的发展和负荷的增长，电力网容量的增大，电压等级和综合自动化水平也不断提高，科学技术突飞猛进，新技术、新电力设备日新月异，该地原有变电所设备旧，占地较大，自动化程度不高，为满足该地区经济的持续发展和人民生活的需要，电网正在进行大规模的改造，对变电所的设计提出了更高、更新的要求。建设新的变电所，采用先进的设备，使其与世界先进变电所接轨，这对提高电力网的供电可靠性，降低线路损耗，改善电能质量，增加电力企业的经济效益有很大的现实意义。 1、绪论 由于经济社会和现代科学技术的发展，电力网容量的增大，电压等级的提高，综合自动化水平的需求，使变电所设计问题变得越来越复杂。除了常规变电所之外，还出现了微机变电所、综合自动化变电所和无人值班变电所等。目前，随着我国城乡电网建设与改革工作的开展，对变电所设计也提出了更高、更新的要求。 1.1 我国变电所发展现状 变电技术的发展与电网的发展和设备的制造水平密切相关。近年来，为了满足经济快速增长对电力的需求，我国电力工业也在高速发展，电网规模不断扩大。目前我国建成的500kV变电所有近200座，220kV变电所有几千座；500kV电网已成为主要的输电网络，大经济区之间实现了联网，最终将实现全国联网。电气设备的制造水平也在不断提高，产品的性能和质量都有了较大的改进。除空气绝缘的高压电气设备外，GIS、组合化、智能化、数字化的高压配电装置也有了新的发展；计算机监控微机保护已经在电力系统中全面推广采用；代表现代输变电技术最高水平的750kV直流输电，500kV交流可控串联补偿也已经投入商业运行。
我国电网供电的可靠性近年来也有了较大的提高，在发达国家连续发生严重的电网事故的同时，我国电网的运行比较稳定，保证了经济的高速发展。 1.2 变电所未来发展需要解决的问题 在未来，随着经济的增长，变电技术还将有新的发展，同时也给电力工程技术人员提出了一些需要解决的问题，例如：高压、大容量变电所深入负荷中心进入市区所带来的如何减少变电所占地问题、环境兼容问题；电网联系越来越紧密，如何解决在事故时快速切除隔离故障点，保证电力系统安全稳定问题；系统短路电流水平不断提高，如何限制短路电流问题；在保证供电可靠性的前提下，如何恰当的选择主接线和电气设备、降低工程造价问题等。 1.3 地区变电所的未来发展 变电所实现无人值班是一项涉及面广、技术含量高、要求技术和管理工作相互配套的系统工程。它包括：电网一、二次部分、变电所装备水平、通信通道建设、调度自动化系统的建立以及无人值班变电所的运行管理工作等。所以要实现变电所的无人值班，必须满足一定的条件，主要有以下几个方面： ⑴变电所的基础设施要符合要求。如：主接线力求简单，运行方式改变易实现，变压器要具有调压能力（可以是有载调压变压器或由调压器与无载调压变压器相配合来实现调压），主开断设备要具有较高的健康水平，操作机构要能满足远方拉合要求等。另外，所还要具备一定的基础自动化水平，用以完成对一些辅助性设备实现控制（如主变风扇的开停、电容器的投切等），以减轻调度端的工作量。 ⑵调度自动化系统在达到部颁发的《县级电网电力调度自动化规》中所要求的功能的基础上，通过扩展“遥控”、“遥调”，实现“四遥”功能，达到实用
货运铁路牵引变电所的电气系统设计毕业设计任务书 题目货运铁路牵引变电所的电气系统设计 学生学号班级专业电气工程及其自动化 承担指导任务单位电气工程系导师导师 职称 讲师 一、主要容 1. 按规定供、馈电容量与要求确定电气主结线。 2. 短路电流计算。 3. 牵引变压器容量、型式及台数的选择。 4. 母线（导体）和主要一次电气设备选择。 5. 配置所需的二次系统，并进行继电保护整定计算。 6. 进行防雷与接地的设计。 二、基本要求 1. 设计计算说明书一份，要求条目清楚、计算正确、文本整洁。 2. 绘制出牵引变电所电气主接线图。 三、主要技术指标（或研究方法） 1. 包含有A、B两牵引变电所的供电系统示意图如图1所示。 图1 牵引供电系统示意图 2. 电力系统1、2均为区域变电站，电力系统容量分别为4000MVA和4800MVA选取基准容量Sj为100MVA，在最大运行方式下，电力系统1、2的综合电抗标幺值分别为0.10和0.12，在最小运行方式下，电力系统1、2的综合电抗标幺值分别为0.11和0.14。 对每个牵引变电所而言，110kV线路为一主一备。 图1中，L1、L2、L3长度分别30km、50km、20km。线路平均正序电抗X1为0.4Ω/km, 平均零序电抗X0为1.2Ω/km。 基本设计数据如表1所示。 表1 牵引变电所基本设计数据 项目A牵引变电所 左臂负荷全日有效值（A）560 右臂负荷全日有效值（A）780 左臂短时最大负荷（A）[注] 860 右臂短时最大负荷（A）1080
毕业设计开题报告
摘要 货运铁路牵引变电所是铁路系统的重要组成部分，起着变换和分配电能的作用,它直接影响整个铁路系统的安全与经济运行。 本设计主要针对牵引供电系统进行设计和研究。主要包括牵引负荷的计算、主变压器接线方式的分析比较、主变压器型号和台数的选择、牵引变电所进线和馈线方式的选择、短路计算、高压设备的选取和校验、继电保护的拟定与计算、牵引变电所防雷与接地装置的设置。其中电气主接线是变电所设计的主要环节，直接关系着整个变电所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，并且是牵引变电所电气部分投资大小的决定性因素。短路电流计算是本次设计的关键部分，通过计算对断路器、隔离开关、电压互感器、电流互感器、熔断器等进行选择校验和进行继电保护的拟定计算。 本次毕业设计实现了任务书要求的全部容，选择出牵引变压器，高压侧、低压侧的电气设备，确定了主接线方式。并且用AutoCAD绘出了系统的主接线图。 关键词:主接线主变压器电气设备
《发电厂电气部分》结业论文 110KV降压变电所设计 课程名称：发电厂电气部分 任课教师：姜新通 所在学院：信息技术学院 专业：电气工程及其自动化 中国·大庆 2012 年 5 月 毕业设计（论文）原创性声明和使用授权说明
原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
目录 第一章原始资料分析 (2) 第二章变电所接入系统设计 (3) 第三章变电所地方供电系统设计 (4) 第四章主变压器的选择 (6) 第五章所用变压器的选择 (14) 第六章主接线的设计 (16) 第七章变电所电器设备的选择 (19) 第八节继电保护的配置 (24) 参考资料 (27)
第一章原始资料分析 一、原始资料 1、待建110KV降压变电所从相距30km的110KV东郊变电站受电。 2、待建110KV降压变电所年负荷增长率为5%，变电站总负荷考虑五年发展规划。 3、地区气温: ?1?年最高气温35℃，年最低气温–15℃。 ?2?年平均气温15℃。 4、待建110KV降压变电所各电压级负荷数据如下表: 二、对原始资料的分析计算 为满足电力系统对无功的需要，需要在用户侧装设电容器，进行无功补偿，使用户的功率因数提高，35kV线路用户功率因数提高到0.9为宜，10kV线路用户功率因数应不低于0.9。 根据原始资料中的最大有功及调整后的功率因数，算出最大无功，可得出以下数据:
第二章变电所接入系统设计 一、确定电压等级 输电线路电压等级的确定应符合国家规定的标准电压等级。选择电压等级时，应根据输送容量和输电距离，以及接入电网的额定电压的情况来确定，输送容量应该考虑变电所总负荷和五年发展规划。因此待建110KV变电所的最高电压等级应为110kV。 二、确定回路数 该110KV变电所建成后，所供用户中存在Ⅰ、Ⅱ类重要负荷，因此110KV变电所应采用双回110KV线路接入系统。 三、确定110KV线路导线的规格、型号 由于该待建110KV变电所距离受电110KV东郊变电站30KM，处于平原河网地区，因此应采用架空线路，导线选择LGJ型。 四、110KV线路导线截面选择 导线截面积选择的一般方法是：先按经济电流密度初选导线标称截面积，然
某中心牵引变电所电气系统设计 某中心牵引变电所电气系统设计毕业设计任务书题目某中心牵引变电所电气系统设计 学生姓名学号 5 班级专业电气工程及其自动化 承担指导任务单位电气工程系导师 姓名 导师 职称 讲师 一、主要内容 1.按规定供、馈电容量与要求确定电气主接线。 2.短路电流计算。 3.牵引变压器容量、型式及台数的选择。 4.母线(导体)和主要一次电气设备选择。 5.配置所需的二次系统。 6.进行防雷与接地的设计。 二、基本要求 1.设计计算说明书一份，要求条目清楚、计算正确、文本整洁。 2.绘制出牵引变电所电气主接线图。 三、主要技术指标(或研究方法) 1.包含有A、B、C三个牵引变电所的供电系统示意图如图1所示。 图1 牵引供电系统示意图 图1中对每个牵引变电所而言，220kV线路为一主一备。待建牵引变电所为牵引变电所A，220kV线路向220kV地区变电所供电，供电容量为2000MVA。图1中L1、L2、L3、L4长度分别30km、15km、15km、20km。线路平均正序电抗X1为0.4Ω/km，平均零序电抗X0为1.2Ω/km。 2.气象资料：本地区最高温度为38℃，最热月平均最高气温29℃，最热月地下0.8m处平均温度为22℃，年主导风向为东风，年雷暴雨日数为20天。 3.地质水文资料：本地区海拔60m，底层以砂黏土为主，地下水位为2m。 4.电源短路容量：电力系统容量分别为3000MVA 、2800MVA。选取基准容量为100MVA，在最大运行方式下，电力系统的综合电抗标幺值为0.21、0.23；在最小运行方式下，电力系统的综合标幺值为0.30、0.35。 5.负荷资料：
毕业设计（论文）任务书 一、题目：10kv变电所设计 指导思想和目的： 1、灵活运用本专业所学的基础和专业知识。 2、培养学生的专业技术知识和技能，能运用所学理论知识和技能解决生产第一线的运行、维护、检修及技术管理等实际工作，具有分析解决一般技术和业务问题的能力。 3、对学生进行一次高级人才基本技能的综合训练，培养学生分析和解决本专业技术实际问题的能力，包括技术经济政策的理解能力；查阅和综合分析各种文献资料、掌握使用工程技术规范和手册、图表等技术资料的能力；计算机应用能力；绘图和设计说明书（论文）的撰写等方面的能力。 4、培养学生树立严肃认真的工作作风，实事求是、严谨论证的科学态度，团结勤奋、协同作战的优良作风和应有的职业道德。 二．设计任务或主要技术指标： 1.设计任务 要求根据用电负荷实际情况，并适当考虑发展。按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的参数、容量与类型。选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置、确定防雷和接地装置，最后按要求写出设计说明书，绘制设计图纸。 二、设计进度与要求： 第1周：收集10kv降压变电所资料。 第2周：了解掌握10kv降压变电站的基本组成。 第3周：根据设计背景计算变电所负荷。 第4周：短路电流计算。 第5周：电气主接线选择与校验。 第6周：继电保护预防雷保护的设计。 弟7周：制作10kv降压变电站设计报告。 弟8周：答辩 三、主要参考书及参考资料： [1]刘介才编著.《工厂供电》，第4版，机械工业出版社，2005 [2]雷振山编著．《中小型变电所实用设计手册》，第1版，中国水利水电出版社，2000。 [3]雷振山编著．《实用供配电技术手册》，第1版，中国水利水电出版社，2002。 [4]王子午编著．《常用供配电设备选型手册》，第一版，煤炭工业出版社，1998。 [5]徐泽植编著．《10kV及以下供配电设计与安装》，第一版，煤炭工业出版社，2002。 教研室主任（签名）：系（部）主任（签名）：2012年2月21日

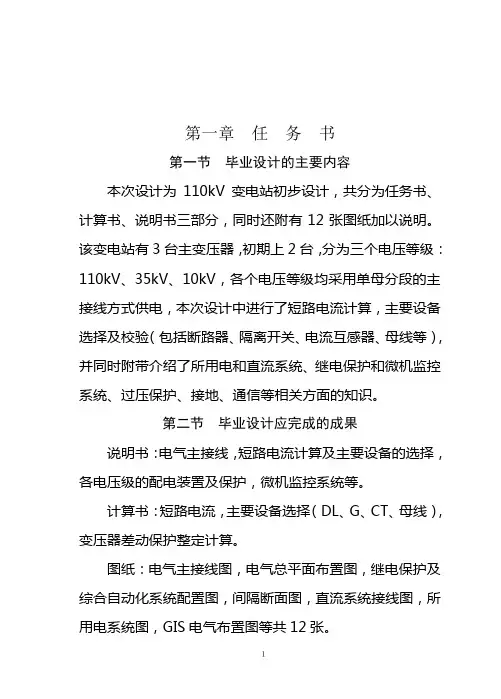

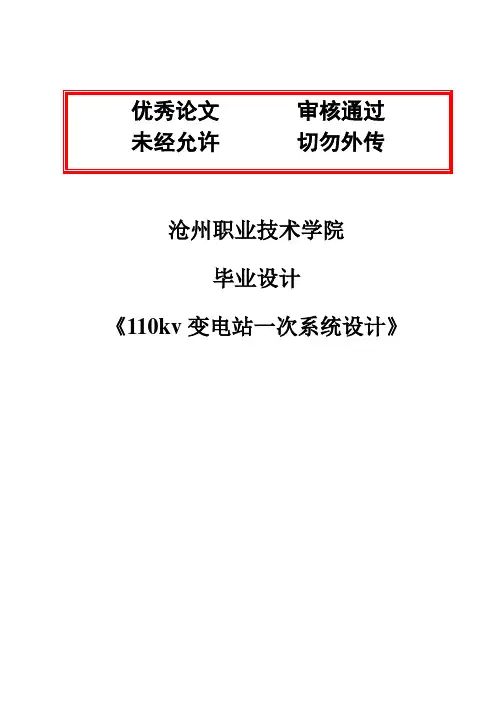

以下文档格式全部为word格式，下载后您可以任意修改编 辑。 沧州职业技术学院 毕业设计 《110kv变电站一次系统设计》
