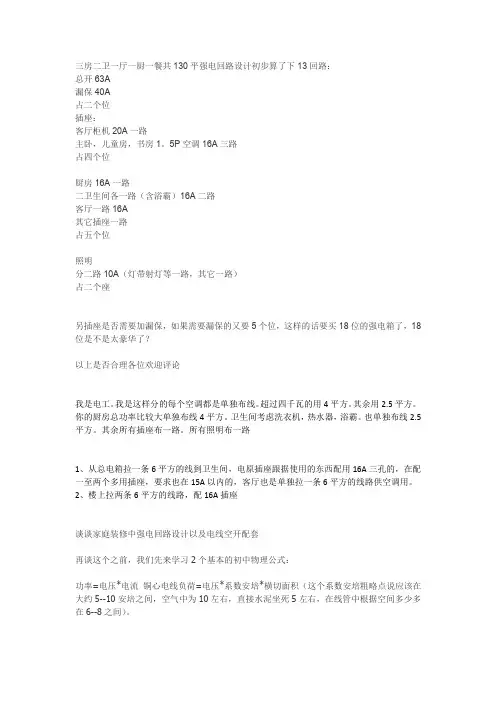

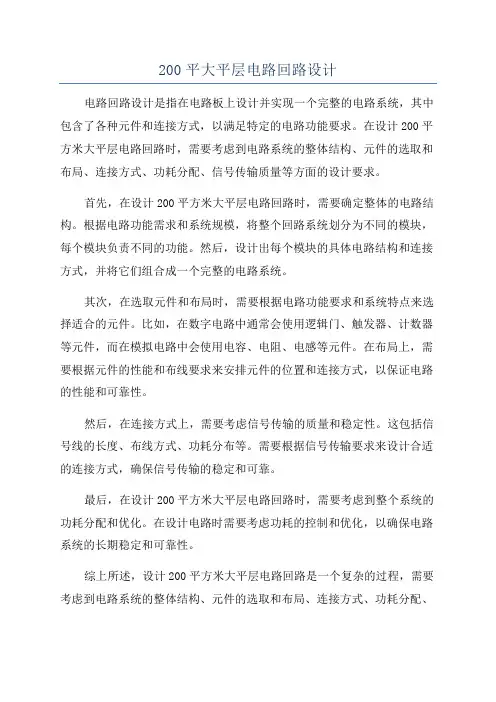

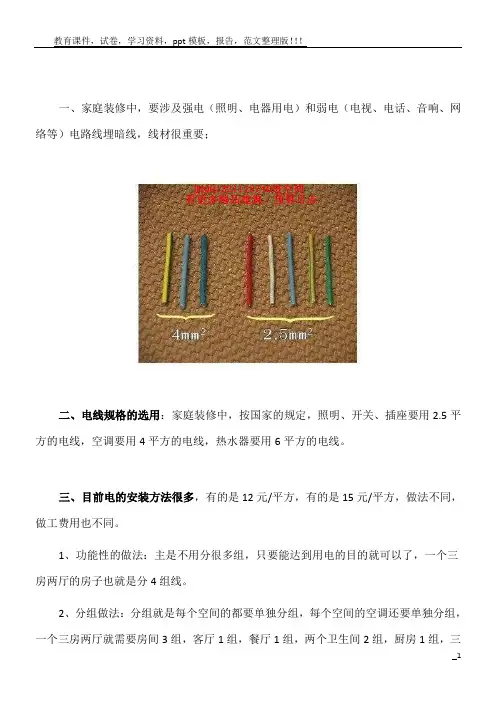

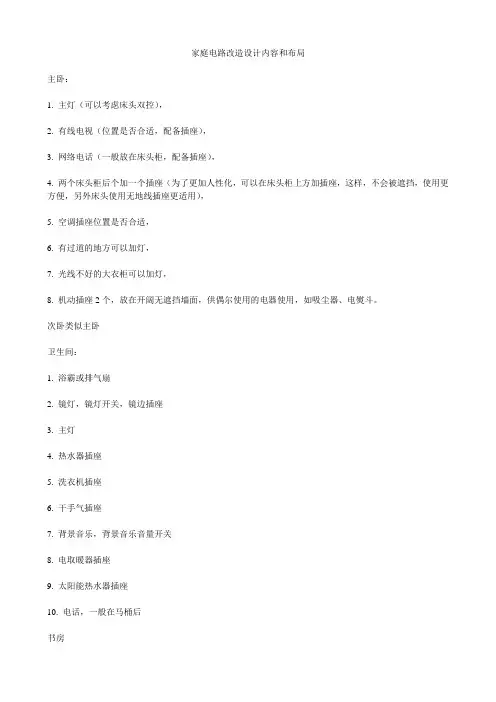

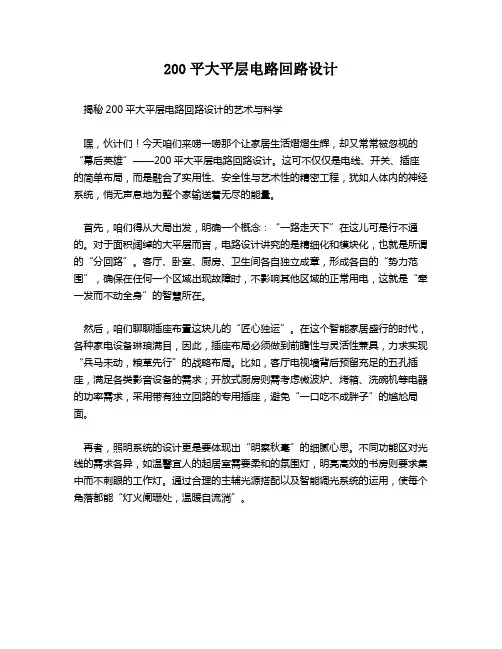

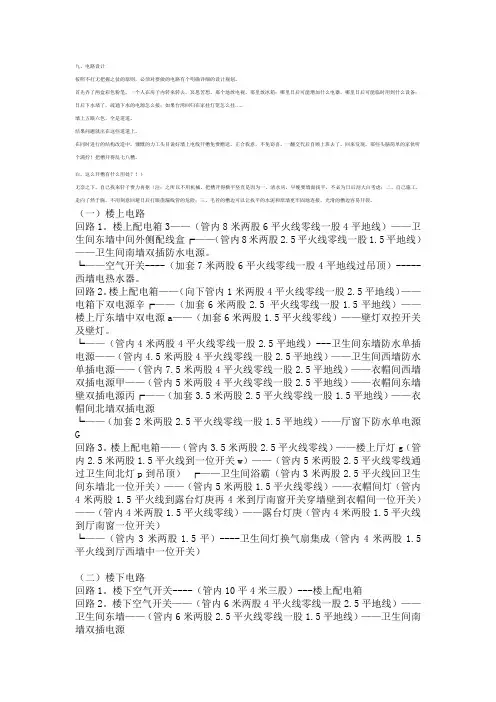

1、电视是客厅主要的电器之一，目前大多数家庭都喜欢选购平板电视，并喜欢悬挂在墙面安装，可很多时候由于尺寸设计不好，漂亮的电视下面总是挂着一段电线，非常煞风景，所以电视的电源线和信号线位置一定要预先设计好。
首先要确定要购买的电视外形尺寸，然后根据客厅沙发的位置确定出电视在墙面的位置，然后再根据这个位置确定插孔位置，这个时候一定要避免一个低级错误，不要把插孔留在电视剧的正后方，那样是没法使用的，最好是留在电视位置的上边沿或者下边沿，让电视机正好可以盖住插孔，又能方便的使用插孔。
2、如果客厅打算放置家庭影院，那么应该在电改的时候就把线路走好，特别要注意，在功放位置要留音频输入孔，另外后置的两个音响，根据是打算悬挂还是落地摆放，所留的音频线输出孔的高度位置是不一样的。
3、一般插座位置都喜欢落地20cm左右，但如果在客厅的沙发部分留在这个高度，以后使用起来就相当困难了，建议先确定沙发的尺寸，按照沙发靠背的高度，预留插座，让插座刚刚可以被沙发挡住，但使用起来就方便多了。
4、现在很多电话是需要电源的，在预设摆放电话的位置，别忘了留个插座。
5、在客厅可能会需要游戏机、电风扇、健身机、落地灯等电器，或许你现在没有购买，但设想一下，如果购买会在什么位置使用，最好先留上插孔，到时候真的使用会方便很多。
湖南人文科技学院 课程设计报告 课程名称：VHDL语言与EDA课程设计 设计题目：乐曲硬件演奏电路设计 系别：通信与控制工程系 专业：电子信息工程 班级：08电信二班 学生姓名: 王世伟朱彩虹 学号:08409249 08409231 起止日期:2011年06月13日~20年06月26日 指导教师:姚毅成继中
教研室主任：侯海良
摘要 乐曲演奏广泛用于自动答录装置、手机铃声、集团电话、及智能仪器仪表设备。实现方法有许多种，随着FPGA集成度的提高，价格下降，EDA设计工具更新换代，功能日益普及与流行，使这种方案的应用越来越多。如今的数字逻辑设计者面临日益缩短的上市时间的压力，不得不进行上万门的设计，同时设计者不允许以牺牲硅的效率达到保持结构的独特性。使用现今的EDA软件工具来应付这些问题，并不是一件简单的事情。FPGA预装了很多已构造好的参数化库单元LPM 器件。通过引入支持LPM的EDA软件工具，设计者可以设计出结构独立而且硅片的使用效率非常高的产品。 本课设在EDA开发平台上利用VHDL语言设计数控分频器电路，利用数控分频的原理设计乐曲硬件演奏电路，并定制LPM-ROM存储音乐数据，以“两只老虎”乐曲为例，将音乐数据存储到LPM-ROM，就达到了以纯硬件的手段来实现乐曲的演奏效果。只要修改LPM-ROM所存储的音乐数据，将其换成其他乐曲的音乐数据，再重新定制LPM-ROM，连接到程序中就可以实现其它乐曲的演奏。 关键词：FPGA；EDA；VHDL；音乐
目录 设计要求 (1) 1、方案论证与对比 (1) 1.1方案一 (1) 1.2方案二 (1) 1.3综合对比 (1) 2 乐曲演奏电路原理 (2) 2.1 音乐演奏电路原理 (2) 2.2 音符频率的获得 (2) 2.3 乐曲节奏的控制 (3) 2.4 乐谱发生器 (3) 2.5 乐曲演奏电路原理框图 (3) 3音乐硬件演奏电路的设计实现 (4) 3.1 地址发生器模块 (4) 3.1.1 地址发生器的VHDL设计 (4) 3.2 分频预置数模块 (6) 3.2.1 分频预置数模块的VHDL设计 (6) 3.3 数控分频模块 (8) 3.3.1 数控分频模块的VHDL设计 (8) 3.4 music模块 (10) 3.4.1 音符数据文件 (10) 3.5.2 LPM-ROM定制 (12) 3.6 顶层文件 (14) 4 时序仿真及下载调试过程 (16) 4.1 时序仿真图 (16) 4.2 引脚锁定以及下载 (17) 4.3调试过程及结果 (17) 5扩大乐曲硬件演奏电路的通用性 (18) 5.1 完善分频预置数模块的功能 (18) 设计总结与心得体会 (21) 参考文献 (22)
电路设计英语 原理图中TI是属性 *7seg*， mil单位.100mil 2.54mm 1mil=0.00254 1000=2.54cm 10000=25.4 Value（参数） Visible(显示) PCB中测量：Ctrl+M 洞洞板的为100mil 红色（Top Layer）为铜箔层 黄色（Top Overlay）为丝印层 粉红色（Mechanical）为禁止布线层 pcb中旋转 emo 主要布线规则： 1、焊盘与导线间距离： Design Rules↓Electrical↓Clearan ce 2、线宽： Design Rules↓Routing↓Width 3、导线倒角： Design Rules↓Routing↓Routing Comers 4、过孔： Design Rules↓Routing↓Routing Vias 参考：最小20 最大70 首选40 5、丝印层设置： Manufacyuring↓Silk to两项改为0 电源接口封装为DC-6MM 12m晶振封装为49s-DIP 32.768K晶振封装为XTAL_3X8
90系列 80 系列三极管：TO92a封装 数码管封装：S05611A-B 瓷片电容：CAP4MM 电解电容：c4x7 10uf LED：大：LED-5H，小：LED-3 电池接插件：BAT 蜂鸣器：FMQ 排阵：IDC1X8 7805：TO220_3 工具模式管理中 排阻：sip9封装 button cell(纽扣电池)：BAT_N 1新建一个集成库项目（Integrated Library）： 2集成库中加入原理图库，并且绘制元件原理图 Tools→Comcone Propertjes（器件属性） 3 打开原理图元件库： View→Workspace Panels→System→Libraries 原理图元件库:Search 封装库简历 完成后在工程中第1项变异成集成库 在PCB中导入原理图元件封装：Design→Validate Changes（检查）→Execute Changes（执行导入） PCB自动布线：Auto Route→All
电气原理图设计方法及实例分析 【摘要】本文主要对电气原理图绘制的要求、原则以及设计方法进行了说明，并通过实例对设计方法进行了分析。 【关键词】电气原理图；设计方法；实例 继电-接触器控制系统是由按钮、继电器等低压控制电器组成的控制系统，可以实现对 电力拖动系统的起动、调速等动作的控制和保护，以满足生产工艺对拖动控制的要求。继电-接触器控制系统具有电路简单、维修方便等许多优点，多年来在各种生产机械的电气控制 中获得广泛的应用。由于生产机械的种类繁多，所要求的控制系统也是千变万化、多种多样的。但无论是比较简单的，还是很复杂的控制系统，都是由一些基本环节组合而成。因此本节着重阐明组成这些控制系统的基本规律和典型电路环节。这样，再结合具体的生产工艺要求，就不难掌握控制系统的分析和设计方法。 一、绘制电气原理图的基本要求 电气控制系统是由许多电气元件按照一定要求连接而成，从而实现对某种设备的电气自动控制。为了便于对控制系统进行设计、研究分析、安装调试、使用和维修，需要将电气控制系统中各电气元件及其相互连接关系用国家规定的统一图形符号、文字符号以图的形式表示出来。这种图就是电气控制系统图，其形式主要有电气原理图和电气安装图两种。 安装图是按照电器实际位置和实际接线电路，用给定的符号画出来的，这种电路图便于安装。电气原理图是根据电气设备的工作原理绘制而成，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。绘制电气原理图应按GB4728-85、GBTl59-87等规定的标 准绘制。如果采用上述标准中未规定的图形符号时，必须加以说明。当标准中给出几种形式时，选择符号应遵循以下原则： ①应尽可能采用优选形式； ②在满足需要的前提下，应尽量采用最简单形式； ③在同一图号的图中使用同一种形式。 根据简单清晰的原则，原理图采用电气元件展开的形式绘制。它包括所有电气元件的导电部件和接线端点，但并不按照电气元件的实际位置来绘制，也不反映电气元件的大小。由于电气原理图具有结构简单、层次分明、适于研究等优点，所以无论在设计部门还是生产现场都得到广泛应用。 控制电路绘制的原则： ①原理图一般分主电路、控制电路、信号电路、照明电路及保护电路等。 ②图中所有电器触头，都按没有通电和外力作用时的开闭状态（常态）画出。 ③无论主电路还是辅助电路，各元件应按动作顺序从上到下、从左到右依次排列。 ④为了突出或区分某些电路、功能等，导线符号、连接线等可采用粗细不同的线条来表示。 ⑤原理图中各电气元件和部件在控制电路中的位置，应根据便于阅读的原则安排。同一电气元件的各个部件可以不画在一起，但必须采用同一文字符号标明。 ⑥原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆卸或测试点用空心圆点表示；无直接电联系的交叉点则不画圆点。 ⑦对非电气控制和人工操作的电器，必须在原理图上用相应的图形符号表示其操作方式。 ⑧对于电气控制有关的机、液、气等装置，应用符号绘出简图，以表示其关系。 二、分析设计法及实例设计分析 根据生产工艺要求，利用各种典型的电路环节，直接设计控制电路。这种设计方法比较简单，但要求设计人员必须熟悉大量的控制电路，掌握多种典型电路的设计资料，同时具有丰富的设计经验，在设计过程中往往还要经过多次反复地修改、试验，才能使电路符合设计
硬件电子电路基础
第一章半导体器件 §1-1 半导体基础知识 一、什么是半导体 半导体就是导电能力介于导体和绝缘体之间的物质。（导电能力即电导率）（如：硅Si 锗Ge等＋4价元素以及化合物）
二、半导体的导电特性 本征半导体――纯净、晶体结构完整的半导体称为本征半导体。 硅和锗的共价键结构。（略） 1、半导体的导电率会在外界因素作用下发生变化 ?掺杂──管子 ?温度──热敏元件 ?光照──光敏元件等 2、半导体中的两种载流子──自由电子和空穴 ?自由电子──受束缚的电子（－） ?空穴──电子跳走以后留下的坑（＋） 三、杂质半导体──N型、P型 （前讲）掺杂可以显著地改变半导体的导电特性，从而制造出杂质半导体。 ?N型半导体（自由电子多） 掺杂为＋5价元素。如：磷；砷P──＋5价使自由电子大大增加原理：Si──＋4价P与Si形成共价键后多余了一个电子。 载流子组成： o本征激发的空穴和自由电子──数量少。 o掺杂后由P提供的自由电子──数量多。 o空穴──少子 o自由电子──多子 ?P型半导体（空穴多） 掺杂为＋3价元素。如：硼；铝使空穴大大增加 原理：Si──＋4价B与Si形成共价键后多余了一个空穴。 B──＋3价 载流子组成：
o本征激发的空穴和自由电子──数量少。 o掺杂后由B提供的空穴──数量多。 o空穴──多子 o自由电子──少子 结论：N型半导体中的多数载流子为自由电子； P型半导体中的多数载流子为空穴。 §1-2 PN结 一、PN结的基本原理 1、什么是PN结 将一块P型半导体和一块N型半导体紧密第结合在一起时，交界面两侧的那部分区域。 2、PN结的结构 分界面上的情况： P区：空穴多 N区：自由电子多 扩散运动： 多的往少的那去，并被复合掉。留下了正、负离子。 （正、负离子不能移动） 留下了一个正、负离子区──耗尽区。 由正、负离子区形成了一个内建电场（即势垒高度）。 方向：N--> P 大小：与材料和温度有关。（很小，约零点几伏）
电子技术课程设计的基本方法和步骤
电子技术课程设计的基本方法和步骤 一、明确电子系统的设计任务 对系统的设计任务进行具体分析, 充分了解系统的性能、指标及要求, 明确系统应完成的任务。 二、总体方案的设计与选择 1、查阅文献, 根据掌握的资料和已有条件, 完成方案原理的构想; 2、提出多种原理方案 3、原理方案的比较、选择与确定 4、将系统任务的分解成若干个单元电路, 并画出整机原理框图, 完成系统的功能设计。 三、单元电路的设计、参数计算与器件选择 1、单元电路设计 每个单元电路设计前都需明确本单元电路的任务, 详细拟订出单元电路的性能指标, 与前后级之间的关系, 分析电路的组成形式。具体设计时, 能够模拟成熟的先进电路, 也能够进行创新和改进, 但都必须保证性能要求。而且, 不但单元电路本身要求设计合理, 各单元电路间也要相互配合, 注意各部分的输入信号、输出信号和控制信号的关系。 2、参数计算 为保证单元电路达到功能指标要求, 就需要用电子技术知识对参数进行计算, 例如放大电路中各电阻值、放大倍数、振荡器中电阻、电容、振荡频率等参数。只有很好地理解电路的工作原理, 正确利用计算公式, 计算的参数才能满足设计要求。 参数计算时, 同一个电路可能有几组数据, 注意选择一组能完成
电路设计功能、在实践中能真正可行的参数。 计算电路参数时应注意下列问题: （1）元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。 （2）元器件的极限必须留有足够的裕量, 一般应大于额定值的 1.5倍。 （3）电阻和电容的参数应选计算值附近的标称值。 3、器件选择 ( 1) 阻容元件的选择 电阻和电容种类很多, 正确选择电阻和电容是很重要的。不同的电路对电阻和电容性能要求也不同, 有些电路对电容的漏电要求很严, 还有些电路对电阻、电容的性能和容量要求很高, 例如滤波电路中常见大容量( 100~3000uF) 铝电解电容, 为滤掉高频一般还需并联小容量( 0.01~0.1uF) 瓷片电容。设计时要根据电路的要求选择性能和参数合适的阻容元件, 并要注意功耗、容量、频率和耐压范围是否满足要求。 ( 2) 分立元件的选择 分立元件包括二极管、晶体三极管、场效应管、光电二极管、晶闸管等。根据其用途分别进行选择。选择的器件类型不同, 注意事项也不同。 ( 3) 集成电路的选择 由于集成电路能够实现很多单元电路甚至整机电路的功能, 因此选用集成电路设计单元电路和总体电路既方便又灵活, 它不但使系统体积缩小, 而且性能可靠, 便于调试及运用, 在设计电路时颇受欢迎。选用的集成电路不但要在功能和特性上实现设计方案, 而且要满足功耗、电压、速度、价格等方面要求。 4、注意单元电路之间的级联设计, 单元电路之间电气性能的 相互匹配问题, 信号的耦合方式
室内装修设计方案 郭兴瑞 二〇一二年
第一章工程概况 第一节任务需求 一、房屋说明 工程地点：西泽家园云庭院7号楼一单元502室 形式结构：二室一厅一厨一卫 房屋类型：经济适用房,建筑面积为74.42m2,实际使用 面积56m2。 面积大小：（单位：cm） 1、客厅：660×330×273，窗户76×145，窗台76×204，入户门96×216，墙厚24 2、大卧室：510×267×273，窗户146×145，门84×216，墙厚28.6 3、小卧室：301×270×273，窗户144×144.5，门85×214，墙厚30 4、卫生间：209×159×273，门77.5×214，墙厚16，马桶轴距34，马桶浴室柜侧距94 5、厨房：270×179×275，窗户146×143，门78×216，墙厚29 6、走廊顶：207×95 二、2室1厅的结构，希望客厅可以设计得大点，因为是小户 型,所以希望户型设计合理,功能齐全。 三、设计时要留下足够的空间来考虑贮物功能，可考虑在有
限的空间里设计多种储物柜。 四、总体原则：经济适用，保证安全，布局合理，智能化 第二节任务说明 1、为了在施工期间保证装修质量，减少矛盾，在缺乏户主装修思路的情况下拟定本方案，以便在装修过程中及时传达户主装修意愿，保证工程顺利。 2、避免错装，减少住户不必要损失。 3、为保持家装的效果具有明显的整体感，请各装修师傅在装修过程中进行连贯操作，这不仅是某道工序应由专人负责施工，在施工的时间上也要注意连贯，以免出现不良的装修后果。 4、因非专业人员，本方案若有不合理之处，望请各位师傅包涵，莫要笑话，及时沟通并提出宝贵建议，不胜感激。
峰值检测电路（二） 1.基本的峰值检测电路 本实验以峰值检测器为例，说明可利用反馈环改进非线性的方法。 峰值检测器是用来检测交流电压峰值的电路，最简单的峰值检测器依据半 波整流原理构成电路。如实图4.1所示，交流电源在正半周的一段时间内，通过二极管对电容充电，使电容上的电压逐渐趋近于峰值电压。只要RC足够大，可 这种简单电路的工作过程是，在交流电压的每一周期中，可分为电容充电 和放电两个过程。在交流电压的作用下，在正半周的峰值附近一段时间内，通过二极管对电容C充电，而在其它时段电容C上的电压将对电阻R放电。当然，当外界交流电压刚接上时，需要经历多个周期，多次充电，才能使输出电压接近峰值。但是，困难在于二极管是非线性元（器）件，它的特性曲线如实图4.2所示。当交流电压较小时，检测得的直流电压往往偏离其峰值较多。
图4.2二极管特性曲线 这里的泄放电阻R,是指与C并联的电阻、下一级的输入电阻、二极管的反向漏电阻、以及电容及电路板的漏电等效电阻。不难想到，放电是不能完全避免的。同时，适当的放电也是必要的。特别是当输入电压变小时，通过放电才能使输出电压再次对应于输入电压的峰值。实际上，检测器的输出电压大小与峰值电压的差别与泄放电流有关。仅当泄放电流可不计时，输出电压才可认为是输入电压的峰值。用于检测仪器中的峰值检测器要求有较高的精度。检测仪器通常R 值很大，且允许当输入交流电压取去后可有较长的时间检波输出才恢复到零。可以用较小的电容，从而使峰值电压建立的时间较短。 本实验的目的，在于研究如何用运算放大器改进峰值检测器，进一步了解运算放大器之应用。 2.峰值检测电路的改进 为了避免次级输入电阻的影响，可在检测器的输出端加一级跟随器（高输入阻抗）作为隔离级（实图4.3）。
平台的选择很多时候和系统选择的算法是相关的，所以如果要提高架构，平台的设计能力，得不断提高自身的算法设计，复杂度评估能力，带宽分析能力。 常用的主处理器芯片有：单片机，ASIC，RISC(DEC Alpha、ARC、ARM、MIPS、PowerPC、SPARC和SuperH )，DSP和FPGA等，这些处理器的比较在网上有很多的文章，在这里不老生常谈了，这里只提1个典型的主处理器选型案例。 比如市场上现在有很多高清网络摄像机（HD-IPNC）的设计需求，而IPNC的解决方案也层出不穷，TI的解决方案有DM355、DM365、DM368等，海思提供的方案则有Hi3512、Hi3515、Hi3520等，NXP提供的方案有PNX1700、PNX1005等。 对于HD-IPNC的主处理芯片，有几个主要的技术指标：视频分辨率，视频编码器算法，最高支持的图像抓拍分辨率，CMOS的图像预处理能力，以及网络协议栈的开发平台。 Hi3512单芯片实现720P30 编解码能力，满足高清IP Camera应用, Hi3515可实现1080P30的编解码能力，持续提升高清IP Camera的性能。 DM355单芯片实现720P30 MPEG4编解码能力，DM365单芯片实现720P30 编解码能力, DM368单芯片实现1080P30 编解码能力。 DM355是2007 Q3推出的，DM365是2009 Q1推出的，DM368是2010 Q2推出的。海思的同档次解决方案也基本上与之同时出现。 海思和TI的解决方案都是基于linux，对于网络协议栈的开发而言，开源社区的资源是没有区别的，区别的只在于芯片供应商提供的SDK开发包，两家公司的SDK离产品都有一定的距离，但是linux的网络开发并不是一个技术难点，所以并不影响产品的推广。 作为IPNC的解决方案，在720P时代，海思的解决方案相对于TI的解决方案，其优势是支持了编解码算法，而TI只支持了MPEG4的编解码算法。虽然在2008年初，MPEG4的劣势在市场上已经开始体现出来，但在当时这似乎并不影响DM355的推广。 对于最高支持的图像抓拍分辨率，海思的解决方案可以支持支持JPEG抓拍3M Pixels@5fps，DM355最高可以支持5M Pixels，虽然当时没有成功的开发成5M Pixel的抓拍（内存分配得有点儿问题，后来就不折腾了），但是至少4M Pixel 的抓拍是实现了的，而且有几个朋友已经实现了2560x1920这个接近5M Pixel 的抓拍，所以在这一点上DM355稍微胜出。 因为在高清分辨率下，CCD传感器非常昂贵，而CMOS传感器像原尺寸又做不大，导致本身在低照度下就性能欠佳的CMOS传感器的成像质量在高分辨率时变差，
电子系统设计的基本原则和设计方法 一、电子系统设计的基本原则： 电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。具体如下： 1、整体性原则 在设计电子系统时，应当从整体出发，从分析电子电路整体内部各组成元件的关系以及电路整体与外部环境之间的关系入手，去揭示与掌握电子系统整体性质，判断电子系统类型，明确所要设计的电子系统应具有哪些功能、相互信号与控制关系如何、参数指标在那个功能模块实现等，从而确定总体设计方案。 整体原则强调以综合为基础，在综合的控制与指导下，进行分析，并且对分析的结果进行恰当的综合。基本的要点是：（1）电子系统分析必须以综合为目的，以综合为前提。离开了综合的分析是盲目的，不全面的。（2）在以分析为主的过程中往往包含着小的综合。即在对电子系统各部分进行分别考察的过程中，往往也需要又电子局部的综合。（3）综合不许以分析为基础。只有对电子系统的分析了解打到一定程度以后，才能进行综合。没有详尽以分析电子系统作基础，综合就是匆忙的、不坚定的，往往带有某种主管臆测的成分。 2、最优化原则 最优化原则是一个基本达到设计性能指标的电子系统而言的，由于元件自身或相互配合、功能模块的相互配合或耦合还存在一些缺陷，使电子系统对信号的传送、处理等方面不尽完美，需要在约束条件的限制下，从电路中每个待调整的原器件或功能模块入手，进行参数分析，分别计算每个优化指标，并根据有忽而
指标的要求，调整元器件或功能模块的参数，知道目标参数满足最优化目标值的要求，完成这个系统的最优化设计。 3、功能性原则 任何一个复杂的电子系统都可以逐步划分成不同层次的较小的电子子系统。仙子系统设计一般先将大电子系统分为若干个具有相对独立的功能部分，并将其作为独立电子系统更能模块；再全面分析各模块功能类型及功能要求，考虑如何实现这些技术功能，即采用那些电路来完成它；然后选用具体的实际电路，选择出合适的元器件，计算元器件参数并设计个单元电路。 4、可靠性与稳定性原则 电子电路是各种电气设备的心脏，它决定着电气设备的功能和用途，尤其是电气设备性能的可靠性更是由其电子电路的可靠性来决定的。电路形式及元器件选型等设计工作，设计方案在很大程度上也就决定可靠性，在电子电路设计时应遵循如下原则：只要能满足系统的性能和功能指标就尽可能的简化电子电路结构；避免片面追求高性能指标和过多的功能；合理划分软硬件功能，贯彻以软代硬的原则，使软件和硬件相辅相成；尽可能用数字电路代替模拟电路。影响电子电路可靠性的因素很多，在发生的时间和程度上的随机性也很大，在设计时，对易遭受不可靠因素干扰的薄弱环节应主动地采取可靠性保障措施，使电子电路遭受不可靠因素干扰时能保持稳定。抗干扰技术和容错设计是变被动为主动的两个重要手段。 5、性能与价格比原则 在当今竞争激烈的市场中，产品必须具有较短的开发设计周期，以及出色的性能和可靠性。为了占领市场，提高竞争力，所设计的产品应当成本低、性能好、
比较全的一套智能家居设计方案 智能系统设计范围： 本设计包含的系统为：智能门锁、安防、可视对讲、厨房室内可视分机、灯光、空调、电 动窗帘（百叶窗、气窗）、背景音乐、环境监测（红外亮度、然气感应）、视频监视、集 中控制和远程 WEB 控制等。并且，以上所有系统都不是独立的，而是和其他系统相互联系，融 合为一个统一的整体，并相互响应，做到真正意义上的智能。 智能系统设计的原则： 用户需要操作方便，功能实用，外观美观大方的智能家居系统。系统要有吸引来宾的外观 和功能，能体现用户高人一等的生活品位。同时要化繁为简、高度人性、注重健康、娱乐生活、保 护私密。 系统功能描述： 以下，我们跟据房型结构，设计的智能家居系统： 区域： 庭院 主楼负一层：影音娱乐室、储藏间、楼梯 主楼一层：大门、门厅、客厅、餐厅、厨房、客卧室、卫生间、楼梯 主楼二层 :二层休闲厅、主卧室及主卫、次卫、儿童房、书房及阳台. 负一层： 1、影视娱乐室 ①控制对象：灯光开关、灯光调光、电动窗帘、电视、AV 播放设备、中央空调。 ②在入口安装 1 只“智能控制面板”，对以上设备进行智能化控制，设置 6 组常用场景模式：“准备”、“电影”、“中间休息”、“纯音乐”、“调光”、“离场”。 按下“准备”模式，灯光自动调亮，空调自动启动，人员入场，做准备工作。 按下“电影”模式，灯光逐渐暗下（过度时间 2 秒），只留有最后面的两个壁灯在5% 的亮度，电动窗帘自动闭合，电视机自动打开。 按下“中间休息”模式，灯光渐亮，方便休息，喝点咖啡。 按下“纯音乐”模式，单独的音乐欣赏，灯光调节到一个温和的亮度。 按下“调光”模式，可对以上四个场景的灯光亮度做手动调节，以适合不同人的要求。
项目名称基于PWM控制BOOST变换器设计 一、目的 1 ?熟悉BOOST变换电路工作原理，探究PID闭环调压系统设计方法。 2 ?熟悉专用PWM控制芯片工作原理， 3?探究由运放构成的PID闭环控制电路调节规律，并分析系统稳定性。 二、内容 设计基于PWM控制的BOOST变换器，指标参数如下： 输入电压：9V?15V; 输出电压：24V，纹波＜1%; 输出功率：30W 开关频率：40kHz 具有过流、短路保护和过压保护功能，并设计报警电路。 具有软启动功能。 进行Boost变换电路的设计、仿真（选择项）与电路调试 三、实验仪器设备 1 ?示波器 2 .稳压电源 3 ?电烙铁 4. 计算机 5. 万用表 四、研究内容 （一）方案设计 本设计方案主要分为4个部分：1）Boost变换器主电路设计；2）PWM控 制电路设计；3）驱动电路设计；4）保护电路设计。系统总体方案设计框图如图 1.1所示。
1 ?主电路参数设计[1,2] 电路设计要求：输入直流电压9~15V ，输出直流电压24V ，输出功率30W , 输 出纹波电压小于输出电压的1%,开关频率40kHz , Boost 电路工作在电流连续 工作 模式（CCM ）。 Boost 变换器主电路如图1.2所示，由主开关管Q 、电感L 、滤波电容C 、功率 二极管VD 和负载R 组成。 1）电感计算 忽略电路损耗，工作在CCM 状态，根据Boost 电路输出电压表达式可得PWM 占空比： 艮卩,0.375 乞 D 乞 0.625 。 D max 八十十齐0.625 图1.1系统总体方案设计框图 图1.2 Boost 变换器主电路
电子电路设计的一般方法与步骤 一、总体方案的设计与选择 1.方案原理的构想 (1)提出原理方案 一个复杂的系统需要进行原理方案的构思，也就是用什么原理来实现系统要求。因此，应对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题是什么，然后根据此关键问题提出实现的原理与方法，并画出其原理框图（即提出原理方案）。提出原理方案关系到设计全局，应广泛收集与查阅有关资料，广开思路,开动脑筋,利用已有的各种理论知识，提出尽可能多的方案，以便作出更合理的选择。所提方案必须对关键部分的可行性进行讨论，一般应通过试验加以确认。 (2)原理方案的比较选择 原理方案提出后，必须对所提出的几种方案进行分析比较。在详细的总体方案尚未完成之前,只能就原理方案的简单与复杂，方案实现的难易程度进行分析比较，并作出初步的选择。如果有两种方案难以敲定，那么可对两种方案都进行后续阶段设计，直到得出两种方案的总体电路图,然后就性能、成本、体积等方面进行分析比较，才能最后确定下来。 2.总体方案的确定 原理方案选定以后，便可着手进行总体方案的确定，原理方案只着眼于方案的原理，不涉及方案的许多细节，因此，原理方案框图中的每个框图也只是原理性的、粗略的，它可能由一个单元电路构成，亦可能由许多单元电路构成。为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。当然，每个框图不宜分得太细，亦不能分得太粗，太细对选择不同的单元电路或器件带来不利，并使单元电路之间的相互连接复杂化；但太粗将使单元电路本身功能过于复杂，不好进行设计或选择。总之,
应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。 二、单元电路的设计与选择 1.单元电路结构形式的选择与设计 按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。 满足功能框要求的单元电路可能不止一个，因此必须进行分析比较，择优选择。 2.元器件的选择 (1)元器件选择的一般原则 元器件的品种规格十分繁多，性能、价格和体积各异，而且新品种不断涌现，这就需要我们经常关心元器件信息和新动向，多查阅器件手册和有关的科技资料，尤其要熟悉一些常用的元器件型号、性能和价格，这对单元电路和总体电路设计极为有利。选择什么样的元器件最合适，需要进行分析比较。首先应考虑满足单元电路对元器件性能指标的要求，其次是考虑价格、货源和元器件体积等方面的要求。 (2)集成电路与分立元件电路的选择问题 随着微电子技术的飞速发展，各种集成电路大量涌现，集成电路的应用越来越广泛。今天，一块集成电路常常就是具有一定功能的单元电路，它的性能、体积、成本、安装调试和维修等方面一般都优于由分立元件构成的单元电路。 优先选用集成电路不等于什么场合都一定要用集成电路。在某些特殊情况，如：在高频、宽频带、高电压、大电流等场合，集成电路往往还不能适应，有时仍需采用分立元件。另外，对一些功能十分简单的电路，往往只需一只三极管或一只二极管就能解决问题，就不必选用集成电路。
峰值检波器电路的设计 第一章绪论 检波器，是检出波动信号中某种有用信息的装置。 用于识别波、振荡或信号 存在或变化的器件。检波器通常用来提取所携带的信息。 检波器分为包络检波器 和同步检波器。前者的输出信号与输入信号包络成对应关系， 主要用于标准调幅 信号的解调。后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入 一个与输入信号的载波完全一致的振荡信号（相干信号）。同步检波器主要用于 单边带调幅信号的解调或残留边带调幅信号的解调。 从调幅波中恢复调制信号的电路，也可称为幅度解调器。与调制器一样，检 波器必须使用非线性元件，因而通常含有二极管或非线性放大器。 检波器分为包络检波器和同步检波器。前者的输出信号与输入信号包络成对 应关系，主要用于标准调幅信号的解调。 后者实际上是一个模拟相乘器，为了得 到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号 （相干信 号）。同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。 1.1检波器的构成 命话就血滤除无用的频率 实M 谱搬移分量，取出所需 的原调制信号的 频率分量 乘法器等非线性器件 低a 滤波器LPF 同步信号发生器 同步检波器（包络检波器） 应输入一个与输入载波 问频冋相的本地参考电 （同步电压斗
1.2检波器的作用 1. 2.1包络检波器电路 Wat A EBl 也雄检理电界 图1是典型的包络检波电路。由中频或高频放大器来的标准调幅信号 ua(t) 加在L1C1回路两端。经检波后在负载 RLC 上产生随ua(t)的包络而变化的电压 山⑴，其波形如图2所示。这种检波器的输出 u(t)与输入信号ua(t)的峰值成正 比，所以又称峰值检波器。 122包络检波器波形 包络检波器的工作原理可用图2的波形来说明。在t1vtvt2时间内，输入信号 瞬时值ua(t)大于输出电压 出(t)，二极管导通，电容C 通过二极管正向电阻ri 充 电,ui(t)增大;在t2 硬件电路原理图设计经验（研发心得） 设计电路常用的EDA(Electronic Design Automatic,电路设计自动化)软件包括电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件，现主要的原理图和PCB图设计软件有Altium（原protel），OrCAD，PADS，PowerPCB等软件。不管使用那个软件。只要能画出好的电路就行了。一般掌握一两个软件就够用了。 做好电路板第一步是前期准备。包括元件库和原理图。要设计好原理图。需要了解设计原理图要实现那些功能及目的。要详细了解电路使用的所有元件特性，在电路中所起的作用。 根据需求对外设功能模块进行元器件选型，元器件选型应该遵守以下原则： a）普遍性原则：所选的元器件要被广泛使用验证过的尽量少使用冷偏芯片，减少风险； b）高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，减少成本； c）采购方便原则：尽量选择容易买到，供货周期短的元器件； d）持续发展原则：尽量选择在可预见的时间内不会停产的元器件； e）可替代原则：尽量选择pin to pin兼容种类比较多的元器件； f）向上兼容原则：尽量选择以前老产品用过的元器件； g）资源节约原则：尽量用上元器件的全部功能和管脚； 绘制原理图时，一般规则和要如下： a) 按统一的要求选择图纸幅面、图框格式、电路图中的图形符号、文字符号。 b)应根据该产品的电工作原理,各元器件自右到左,自上而下的排成一列或数列。 c)图面安排时，电源部分一般安排在左下方，输入端在右方，输出在左方。 d) 图中可动元件（如继电器）的工作状态，原则上处于开断，不加电的工作位置。 e) 将所有芯片的电源和地引脚全部利用。 信号完整性及电磁兼容性考虑 a) 对输入输出的信号要加相应的滤波/吸收器件;必要时加硅瞬变电压吸收二极管或压敏电阻SVC b) 在高频信号输出端串电阻。 c) 高频区的退耦电容要选低ESR的电解电容或钽电容 d) 退耦电容容值确定时在满足纹波要求的条件下选择更小容值的电容，以提高其谐振频率点 e) 各芯片的电源都要加退耦电容，同一芯片中各模块的电源要分别加退耦电容；如为高频则须在靠电源端加磁珠／电感。 硬件原理图设计还应该遵守一些基本原则，这些基本原则要贯彻到整个设计过程，虽然成功的参考设计中也体现了这些原则，但因为我们可能是“拼”出来的原理图，所以我们还是要随时根据这些原则来设计审查我们的原理图，这些原则包括： 一数字电源和模拟电源分割； a) 数字地和模拟地分割，单点接地，数字地可以直接接机壳地（大地），机壳必须接大地； 与生活实际相关电路设计及识别专题1 （一）各管各的 只闭合开关 S1 时， L1_______，L2_________ 只闭合开关 S2 时， L1_______，L2_________ 要想灯泡 LI 、 L2 同时发光， 我们需要 ______________ 设计练习： 1、某工厂传达室同时监管前后两个大门 的安全问题，但只有一个人看守。为了 工作方便，传达室职工设计了一个简单 电路，传达室内接有一电铃、一盏红 灯，当前门进人踏上脚踏板时引起开关 S1 闭合，则传达室内电铃响；当后门进 人踏上脚踏板时引起开关S2 闭合，则传 达室内红灯发光。请你画出该电路图。 2、（ 2011 年中考10）某种电脑键盘清洁器有两个开关，开关S 只控制 1 照明用的小灯泡 L，开关 S2只控制吸尘用的电动机M 。在图 5 所示的四个电路图中，符合上述要求的是 S2 S2 M M M M S2S1 S1 S1L S1L S2L L A B C图 5 D 3、家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中 电动压缩机 M 受温控开关 S1控制，照明灯泡 L 受门控开关 S2控制，要求它们既能单独工作又能同时工作，下图是几个同学画的家用电冰箱的电路图， 其中正确的是 电源 M S1 电源L S 2M L L S1 S1 S1 M M L 电源 电源 S2 A S2S2 D B C 4（ 2012 延庆 一 10）图 5 是电冰箱的简化电路图。图中 M 是电冰箱压缩机用 的电动机， L 是电冰箱内的照明灯。则下列判断正确的是 A ．开关 S 1 闭合， S 2 断开时，照明灯 L 与电动机 M 串联 B ．关上冰箱门时， S 1 自动闭合，使得照明灯 L 熄灭 C ．开关 S 1、S 2 都闭合时，照明灯 L 与电动机 M 并联 D ．冰箱内温度降低到设定温度时， S 2 自动断开，电动机 M 停 止工作 5、如图 3 是简化了的电冰箱的电路图。图中 M 是压缩机的 电动机， L 是电冰箱内部的照明灯。当电冰箱接入电路后，打开电冰箱门时，压缩机停止工作，照明灯照明；关闭电冰箱门时，压缩机开始工作，照明灯停 止照明。则关闭电冰箱门时，关于开关 S 1 与 S 2 的状态 下列说法正确的是 图 3 A ． S 闭合， S 断开 B. S 1 断开， S 闭合 1 2 2 C ． S 1 闭合， S 2 闭合 D. S 1 断开， S 2 断开 6、（ 2012 昌平 一 11）. 击剑比赛中，当甲方运动员的剑（图中用“ S 甲 ”表 示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑 （图中用“ S 乙 ”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图 6 所示的四个电路图中，符合上述要求的是 S 乙 L 甲 L 甲 L 乙 S 甲 L 甲 S 乙 L 甲 L 乙 S 甲 L 乙 S 乙 L 乙 S 甲 S 乙 S 甲 A B C D 图 6 7、如图 3 所示，小丽家浴室的浴霸由一只照明灯泡 L 、两只取暖灯 L 1 和 L 2 以及一个排风扇 M 组成，它们的额定电压均为 220V 。其中照明灯和排风扇 都可以单独工作，两只取暖灯总是同时工作。在图 4 所示的四个电路图中， 符合上述要求的是 与生活实际相关电路设计及识别专题 2 硬件电路板设计规范 制定此《规范》的目的和出发点是为了培养硬件开发人员严谨、务实的工作作风和严肃、认真的工作态度，增强硬件开发人员的责任感和使命感，提高工作效率和开发成功率，保证产品质量。 1、深入理解设计需求，从需求中整理出电路功能模块和性能指标要求； 2、根据功能和性能需求制定总体设计方案，对CPU等主芯片进行选型，CPU 选型有以下几点要求： 1）容易采购，性价比高； 2）容易开发：体现在硬件调试工具种类多，参考设计多，软件资源丰富，成功案例多； 3）可扩展性好； 3、针对已经选定的CPU芯片，选择一个与我们需求比较接近的成功参考设计。 一般CPU生产商或他们的合作方都会对每款CPU芯片做若干开发板进行验证，厂家最后公开给用户的参考设计图虽说不是产品级的东西，也应该是经过严格验证的，否则也会影响到他们的芯片推广应用，纵然参考设计的外围电路有可推敲的地方，CPU本身的管脚连接使用方法也绝对是值得我们信赖的，当然如果万一出现多个参考设计某些管脚连接方式不同，可以细读CPU芯片手册和勘误表，或者找厂商确认；另外在设计之前，最好我们能外借或者购买一块选定的参考板进 行软件验证，如果没问题那么硬件参考设计也是可以信赖的；但要注意一点，现在很多CPU都有若干种启动模式，我们要选一种最适合的启动模式，或者做成兼容设计； 4、根据需求对外设功能模块进行元器件选型，元器件选型应该遵守以下原则： 1）普遍性原则：所选的元器件要被广泛使用验证过的尽量少使用冷、偏芯片，减少风险； 2）高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，减少成本； 3）采购方便原则：尽量选择容易买到，供货周期短的元器件； 4）持续发展原则：尽量选择在可预见的时间内不会停产的元器件； 5）可替代原则：尽量选择pin to pin兼容种类比较多的元器件； 6）向上兼容原则：尽量选择以前老产品用过的元器件； 7）资源节约原则：尽量用上元器件的全部功能和管脚； 5、对选定的CPU参考设计原理图外围电路进行修改，修改时对于每个功能模块都要找至少3个相同外围芯片的成功参考设计，如果找到的参考设计连接方法都是完全一样的，那么基本可以放心参照设计，但即使只有一个参考设计与其他的不一样，也不能简单地少数服从多数，而是要细读芯片数据手册，深入理解那些管脚含义，多方讨论，联系芯片厂技术支持，最终确定科学、正确的连接方式，如果仍有疑义，可以做兼容设计；当然，如果所采用的成功参考设计已经是 DCDC电源设计方案 1、DC/DC电源电路简介 DC/DC电源电路又称为DC/DC转换电路，其主要功能就是进行输入输出电压转换。一般我们把输入电源电压在72V以内的电压变换过程称为DC/DC转换。常见的电源主要分为车载与通讯系列和通用工业与消费系列，前者的使用的电压一般为48V、36V、24V等，后者使用的电源电压一般在24V以下。不同应用领域规律不同，如PC中常用的是12V、5V、3.3V，模拟电路电源常用5V 15V，数字电路常用3.3V等。结合到本公司产品，这里主要总结24V以下的DC/DC电源电路常用的设计方案。 2、DC/DC转换电路分类 DC/DC转换电路主要分为以下三大类： （1）稳压管稳压电路。 （2）线性(模拟）稳压电路。 （3）开关型稳压电路 3、稳压管稳压电路设计方案 稳压管稳压电路电路结构简单，但是带负载能力差，输出功率小，一般只为芯片提供基准电压，不做电源使用。比较常用的是并联型稳压电路，其电路简图如图(1)所示， 选择稳压管时一般可按下述式子估算： (1) Uz=V out; (2)Izmax=(1.5-3)I Lmax (3)Vin=(2-3)V out 这种电路结构简单，可以抑制输入电压的扰动，但由于受到稳压管最大工作电流限制，同时输出电压又不能任意调节，因此该电路适应于输出电压不需调节，负载电流小，要求不高的场合，该电路常用作对供电电压要求不高的芯片供电。 有些芯片对供电电压要求比较高，例如AD DA芯片的基准电压等，这时候可以采用常用的一些电压基准芯片如MC1403 ,REF02,TL431等。这里主要介绍TL431、REF02的应用方案。 3.1 TL431常用电路设计方案 TL431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出 电子电路识图的基本方法和技巧 对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。1.从基本元器件入手，为识图打下良好的基础。电子元器件是构成电子产品的基础。因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功 能特点是进行电子识图的第一步。 2.掌握基本单元电路，为识读复杂电路打下基础。在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。 3.分解复杂电路。复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复 杂的电子电路，设计出各种各样的电路。 4.掌握基本单元电路之间的连接方法。基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。 5.明确各分体元器件在电子电路中所起的作用。为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。电阻器：在电路中主要起限流、分压的作用。 1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。 2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。 3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。在这里如果微分电路与二极管或单向晶闸管等半导体器件并联，且电路中有电感性负载，则微分电路在电路中起阻容吸收的作用，即吸收电感器由于在开机、关机一瞬间产生的较高感应电动势，保护半导体器件不因太高的感应电动势而击穿损坏。 5）电阻器与电容器并联，在一般情况下电阻器为电容器的硬件电路原理图设计经验
