SF膨珠保温砂浆屋面层施工技术要求
关键词：憎水膨珠保温砂浆、SF憎水膨珠保温
信阳中信成喜憎水珍珠岩厂生产的SF憎水膨珠保温砂浆是以SF憎水珍珠岩轻骨料为主要原料，加入无机胶凝材料和多种外加剂后，通过预混合干拌制成的无机保温砂浆。
一、梯调楼屋面保温层做法:
1、采用信阳中信成喜SF憎水膨珠保温砂浆现浇铺设；
二、施工工艺及施工技术:
1、施工工艺：基层处理→保温砂浆搅拌→铺设、压紧→刮平→找平。
2、施工技术：
⑴、基层处理：在抹信阳中信成喜SF憎水膨珠保温砂浆之前，应事先检查
基层，基层过于凹凸的部位，高出的部分须剔平，低处用水泥砂浆分层
填实，基层表面的灰尘、污垢等应事先清除干净。
⑵、信阳中信成喜SF憎水膨珠保温砂浆搅拌：
①、机械搅拌：
a、搅拌之前先将所需水量倒入搅拌机内，启动搅拌机1～2min后加入膨
珠保温砂浆粉料。
b、搅拌时间以1.5～2.0min为宜。
c、信阳中信成喜SF憎水膨珠保温砂浆的加水量以拌和好的料浆稠度为
7.5cm左右，密度控制在950～1050g/L加水量一般为，粉料：水=1：
1（重量比）。
d、搅拌好的信阳中信成喜SF憎水膨珠保温砂浆要及时装车运至施工现
场，超过使用时间的砂浆严禁加水后在用。
②、人工搅拌：
人工搅拌时必须搅拌均匀，并严格控制加水量，不能使信阳中信成喜
SF憎水膨珠保温砂浆过稀，同时要求在铁板或灰槽中搅拌，严禁在
铺设面或室内地面搅拌。
⑶、铺设保温层：
①、首先将屋面各控制点的高度用信阳中信成喜SF憎水膨珠保温砂浆或
普通砂浆做好，然后根据已做好的控制点拉线，将信阳中信成喜SF
憎水膨珠保温砂浆按照压缩比（压缩比是指屋面上松散的保温层厚度
与压实后的厚度之比）为130%的比例进行虚铺保温层，同时找坡，虚
铺后的保温层用木杠压紧、刮平，再压实至设计厚度。
②、信阳中信成喜憎水珍珠岩厂生产的SF憎水膨珠保温砂浆保温屋面做
好后，经过2-3d后再做找平层，该找平层层面上必须设置分格缝充
当保温层的排气道，以便保温层的水分在做防水前充分蒸发，分格缝
纵横最大间距6m，分格缝宽为30mm,具体做法见西南J212-1第42页
节点C。
三、质量要求：
1、信阳中信成喜憎水珍珠岩厂生产的SF憎水膨珠保温砂浆与基层及各层砂
浆之间应粘结牢固,不得有空鼓、起泡、裂缝、漏压等缺陷。
2、接茬处平整，表面光滑整洁。
SF膨珠保温砂浆屋面层施工技术要求 关键词：憎水膨珠保温砂浆、SF憎水膨珠保温 信阳中信成喜憎水珍珠岩厂生产的SF憎水膨珠保温砂浆是以SF憎水珍珠岩轻骨料为主要原料，加入无机胶凝材料和多种外加剂后，通过预混合干拌制成的无机保温砂浆。 一、梯调楼屋面保温层做法: 1、采用信阳中信成喜SF憎水膨珠保温砂浆现浇铺设； 二、施工工艺及施工技术: 1、施工工艺：基层处理→保温砂浆搅拌→铺设、压紧→刮平→找平。 2、施工技术： ⑴、基层处理：在抹信阳中信成喜SF憎水膨珠保温砂浆之前，应事先检查 基层，基层过于凹凸的部位，高出的部分须剔平，低处用水泥砂浆分层 填实，基层表面的灰尘、污垢等应事先清除干净。 ⑵、信阳中信成喜SF憎水膨珠保温砂浆搅拌： ①、机械搅拌： a、搅拌之前先将所需水量倒入搅拌机内，启动搅拌机1～2min后加入膨 珠保温砂浆粉料。 b、搅拌时间以1.5～2.0min为宜。 c、信阳中信成喜SF憎水膨珠保温砂浆的加水量以拌和好的料浆稠度为 7.5cm左右，密度控制在950～1050g/L加水量一般为，粉料：水=1： 1（重量比）。 d、搅拌好的信阳中信成喜SF憎水膨珠保温砂浆要及时装车运至施工现 场，超过使用时间的砂浆严禁加水后在用。 ②、人工搅拌： 人工搅拌时必须搅拌均匀，并严格控制加水量，不能使信阳中信成喜 SF憎水膨珠保温砂浆过稀，同时要求在铁板或灰槽中搅拌，严禁在
铺设面或室内地面搅拌。 ⑶、铺设保温层： ①、首先将屋面各控制点的高度用信阳中信成喜SF憎水膨珠保温砂浆或 普通砂浆做好，然后根据已做好的控制点拉线，将信阳中信成喜SF 憎水膨珠保温砂浆按照压缩比（压缩比是指屋面上松散的保温层厚度 与压实后的厚度之比）为130%的比例进行虚铺保温层，同时找坡，虚 铺后的保温层用木杠压紧、刮平，再压实至设计厚度。 ②、信阳中信成喜憎水珍珠岩厂生产的SF憎水膨珠保温砂浆保温屋面做 好后，经过2-3d后再做找平层，该找平层层面上必须设置分格缝充 当保温层的排气道，以便保温层的水分在做防水前充分蒸发，分格缝 纵横最大间距6m，分格缝宽为30mm,具体做法见西南J212-1第42页 节点C。 三、质量要求： 1、信阳中信成喜憎水珍珠岩厂生产的SF憎水膨珠保温砂浆与基层及各层砂 浆之间应粘结牢固,不得有空鼓、起泡、裂缝、漏压等缺陷。 2、接茬处平整，表面光滑整洁。
一、屋面工程： 1、坡屋面：钢筋混凝土屋面→10mm厚DS砂浆找平层→ 1.5mm厚聚合物水泥基防水涂料（分三层刷）→铺0.4 厚厚聚氯乙烯塑料薄膜隔离层→分层抹60厚SF憎水 膨珠保温砂浆，每6mX6m分缝；缝宽10，缝内填密 封膏→6厚DS砂浆抹平，中间压入一层耐碱玻纤网格 布→彩色水泥瓦用?3的专用钢钉固定。 2、平屋面：钢筋混凝土屋面→10mm厚FS憎水膨珠保温 砂浆找20%坡→10mm厚DS砂浆找平层→1.5mm厚 聚合物水泥基防水涂料（分三层刷）→铺0.4厚厚聚氯 乙烯塑料薄膜隔离层→分层抹60厚SF憎水膨珠保温 砂浆，每6mX6m分缝；缝宽10，缝内填密封膏→6厚 DS砂浆抹平，中间压入一层耐碱玻纤网格布→ 12—20mm厚DS砂浆抹面，每3*3m分缝，缝宽10mm， 缝内填密封膏。 二、墙题工程 1、外墙工程： 做法参见11BJZ59-3页，外墙SLT-A1、外墙SLT-A1M。 采用A级酚醛防火保温板，厚度为70mm。（如图） 做法流程：基层墙面→DP砂浆找平→DEA砂浆粘贴 70mm厚A级酚醛防火保温板→抹3-4mm厚DBI砂浆 →固定热镀锌钢丝网→抹5-6mm厚DBI砂浆→DTA砂
浆粘贴6mm厚面砖。 1-10#楼室内装修表 一、π接室及弱电井 1、π接室及弱电井内墙做法：（内墙3C）： 8mm厚DP-MR砂浆打底→2mm厚DP-MR砂浆罩面 →喷或刷无机内墙薄涂料2道或厚涂料1-2道。 2、π接室及弱电井顶棚做法：（棚2A） 板低刷2mm厚耐水腻子→刷无机涂料。 3、π接室及弱电间楼地面做法：（地3A） 素土夯实，压实系数0.90→100mm厚C15混凝土 垫层→20mm厚DS干拌砂浆抹面压实赶光。厚 100mm。 4、π接室及弱电井踢脚做法：（踢2C）： 8mm厚DP-MR砂浆→6mm厚DP-HR砂浆压光。 踢脚高度为100mm。 二、起居室、卧室、餐厅、书房、封闭阳台 1、起居室、卧室、餐厅、书房、封闭阳台内墙做法： 有争议，未定。
SF憎水膨珠保温砂浆施工工艺（屋面) 1.材料及主要工具： 1.1.SF憎水膨珠保温砂浆：经过特殊加工处理的颗粒状憎水珍珠岩，干表面密 度为110Kg/m3，导热系数小于0.054w/m.k，憎水率大于90%，有出厂合格证，检测报告。 1.2.SF防水溶液：有出厂合格证，按如下要求进行配置：将每袋300g的SF浓 缩防水材料（分装袋装）用3Kg热水（50℃）彻底熔化，然后加到盛有77Kg 常温水里静止10分钟后使用。 1.3.主要机具：小型砂浆机、手推车、碾压滚子（直径200mm，长600mm，铁 制内罐混凝土）、平铁锹、计量器、木拍板、3m和1m长木制刮杠、扫帚等。 2.作业条件 2.1.基层处理完毕。 2.2.基层面平整用长直尺检查与基层间隙不超过5mm。 2.3.屋面各专业预埋（避雷、水电管线等）施工完毕，并办理完验收手续。 3.屋面施工工艺 3.1.工艺流程 基层清理→小型砂浆机搅拌SF憎水膨珠保温砂浆→虚铺SF憎水膨珠保温砂浆→喷洒防水溶液→碾压SF憎水膨珠保温砂浆 3.2.将混凝土基层表面的尘土、杂物及石子清理干净。使其平整、干燥。
3.3.将SF憎水膨珠保温砂浆分批倒入小型砂浆机搅拌，边搅拌边泼洒配制好的 SF防水溶液，搅拌至用手抓起能成一团即可（SF憎水膨珠保温砂浆不吸水，要适量加水，太湿无法压实)，倒出均匀铺开用刮杠刮平。每层虚铺厚度不超过100mm 后，坡屋面应沿低处向高处铺摊。 3.4.每立方米（虚方）SF憎水膨珠保温砂浆使用80Kg、SF防水溶液（根据每立方 铺设的平方米数计算每层SF防水溶液用量）。配置溶液及施工应当在气温5℃以上时进行。 3.5.搅拌后的SF憎水膨珠保温砂浆，已经进行了二次憎水处理，用木抹子压实， 或上人踩压，如面积大可用石制或铁制压滚压实，以不起灰，碾压滚子来回碾压没有明显压痕。每100mm厚碾压一次，按照10:6的压缩比，碾压实即可。摊铺100mm厚时，用铁碾子压实，再摊铺第二层，按上面方法进行。 最后拉线检验厚度是否符合设计图纸要求。 3.6.排气孔：在保温层施工前，按设计图纸要求设置排气孔，排气管间距不大于 6000mm，管径不小于75mm。排气管固定方法：在做找平层之前，铁丝穿过排气管小孔与找平层结合在一起。 4.质量标准 4.1.所用材料的品种、质量必须符合设计要求。 4.2.保温层粘结牢固、不松散、有一定密实度，检验方法为标准碾压滚子来回碾 压没有明显压痕。 4.3.表面平整、洁净，平整度误差不大于±5mm。 5.成品保护 5.1.SF憎水膨珠保温砂浆尽快完成施工，夏季有暴雨和大风天气时不得进行施 工作业。 5.2.如有下雨和大风天气时，应对SF憎水膨珠保温砂浆及时覆盖。
SF憎水膨珠保温砂浆施工工艺 施工流程：找坡度————涂抹憎水膨珠保温砂浆——基层处理——打点找平、涂抹抗裂砂浆（用抗裂砂浆压入网格布，找平） 施工准备：工具准备：卧式砂浆搅拌机或手提电动搅拌器，手推车，灰斗，1. 水桶，抹子，靠尺板，水平尺等。施工前将屋面基层清除干净，不能有浮灰、油污、隔离剂、碎屑2. 等杂物，湿度不能过大，保证施工作业面干净。按照保温层设计厚度打点，坡屋面根据设计坡度找坡。3. 涂抹保温层：浆料配置1. 搅拌时先将水放1的比例配比，水：干粉料=：按（1）照重量比 3入搅拌容器中，再放入砂浆的粉料，将粉料和水充分搅拌分钟，形成份钟后形成胶浆，最后放入玻化微珠颗粒搅拌2粘稠的形成粘稠的膏状物（用手抓起时粘稠感强、不松散、不瘫软、不滴水、方便涂抹）即可使用。小时内1 注意：每次搅拌的浆料不宜过多，随搅随用，应在（2）用完。涂抹保温层2. 用搅拌好的保温浆料在施工根据施工图纸要求的保温厚度，（1） 屋面布点，每平方米不得少于一个。抹保温砂浆，坡屋面应沿低处向高处涂抹。第一遍厚度不涂2）（要尽力压实，使其与屋面粘接牢固。待第一层100mm能大于个小时以上表面已经上强度后，再进保
温自然养护干燥10，分层之间留毛行第二层的施工（根据环境温度调整时间）面不收光，直至达到设计厚度。 涂抹抗裂砂浆： 小时以上表面已经上强度10最后一层自然养护保温层施工完毕，后，涂抹抗裂砂浆，并把网格布压入抗裂砂浆内。抗裂砂浆厚度公分以内。控制在1 注意事项： 1.施工温度要求在5摄氏度以上（指材料在整个水化反映需要的时间段以内）。 2.除水以外，憎水膨珠保温砂浆在施工现场不需要添加任何外加剂，配置好的浆料要及时用完，未在规定的时间内使用完的浆料不可再加水使用（二次加水导致保温层强度降低甚至根本没有强度）。 3.应采用机械搅拌并控制搅拌时间，不可采用手工搅拌（手工搅拌过程不易控制，容易因搅拌不充分或过搅拌导致产品上墙后出现保温层质量问题）。 4.严格按照规定的水灰比。水灰比过大会导致保温层干固期延长，强度降低甚至开裂；水灰比过小会使胶粘材料没有充分溶解和混合，导致保温层强度降低甚至脱落。 5.产品工地保存时注意防水、防潮，干燥环境中存储期不宜超过3个月。 施工完毕的墙面在养护期内避免磕碰及水冲浸泡，并保持通 6.
目录 3.1技术准备 (3) 3.2材料准备 (3) 3.3劳动力组织 (3)
****** 屋面工程施工方案 一、编制依据 1、本工程施工图纸； 2、施工组织设计； 3、验收规范及标准： 《建筑地面工程施工及验收规范》 GB50209-2010 《屋面工程质量验收规范》 GB50207-2012 《工程测量规范》 GB50026-2007 《建筑装饰装修施工及验收规范》 GB50210-2010 《建筑工程施工质量验收统一标准》 GB50300-2001 《屋面防水施工技术规程》 DBJ01-93-2004 9、图集：12BJ1-1《工程做法》 08BJ5-1《屋面详图》 12BJ2-11《A级不燃材料外墙外保温》 二、工程概况 本工程位于北京市丰台区京石高速路与万丰路路口的东北角，西至万丰路东绿化带线，东至马官营北路，南至京石高速公路绿化带，北至马官营1号路，为大底盘商业办公综合体，包括商场、影院、餐饮、娱乐、办公及地下车库。总建筑面积约260698平方米，其中地上建筑面积153708平方米，地下建筑面积106990平方米。本工程地下3层，地上5～19层。 本工程屋面防水等级为II级，按两道防水设防。防水层合理使用年限15年，屋面保温材料选用憎水膨珠保温砂浆平均厚度：110mm（燃烧性能A级），部分为种植屋面。
三、施工部署 3.1技术准备 1、图纸会审：项目专项技术人员应坚持日常的图纸审核制度，发现问题及时向项目总工汇报，坚持做到在是施工前把图纸中存在的问题处理完毕。 2、技术交底：在正式施工前，对参与施工有关的管理人员、技术人员和工人进行技术性的交待与说明。对关键部位的做法，编制作业指导书进行重交待，把好关键部位的质量技术关。 3、对于所有进场使用的材料，技术人员都要进行验收，如果有材料需要进行复试，则应组织相关部门与监理人员进行现场取样，并依据设计要求与相关规范进行复试，没有复试的材料坚决不得使用，复试不合格的材料要及时办好退场手续及记录，必须马上责令施工队停止施工。 3.2材料准备 3.3劳动力组织 防水工30人、瓦工20人、混凝土工20人、木工8人、其它10人。

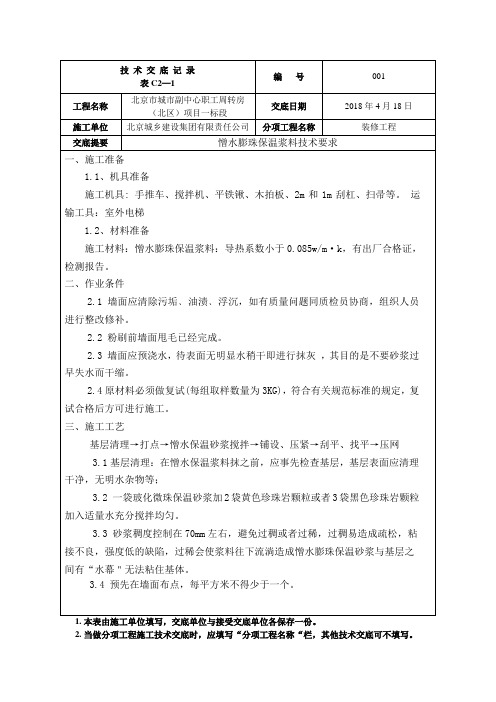

技术交底记录 编号 表C2-1 工程名称首尔园甜城A2区1#2#3#楼交底日期2015年4月20日施工单位中太建设集团有限公司分项工程名称 交底提要憎水膨珠保温浆料技术要求 交底内容： 1、施工准备 1.1、机具准备 施工机具: 手推车、搅拌机、平铁锹、木拍板、2m和1m刮杠、扫帚等。运输工具：室外电梯 1.2、材料准备 施工材料：憎水膨珠保温浆料：导热系数小于0.085w/m·k，有出厂合格证，检测报告。 2、作业条件 2.1墙面应清除污垢﹑油渍﹑浮沉，如有质量问题同质检员协商，组织人员进行整改修补。 2.2 粉刷前墙面甩毛已经完成。 2.3 墙面应预浇水，待表面无明显水稍干即进行抹灰，其目的是不要砂浆过早失水而干缩。 2.4原材料必须做复试(每组取样数量为3KG)，符合有关规范标准的规定，复试合格后方可进行施工。 3、施工工艺 基层清理→打点→憎水保温砂浆搅拌→铺设、压紧→刮平、找平→压网 3.1基层清理：在憎水保温浆料抹之前，应事先检查基层，基层表面应清理干净，无明水杂物等； 3.2 一袋玻化微珠保温砂浆加2袋黄色珍珠岩颗粒或者3袋黑色珍珠岩颗粒加入适量水充分搅拌均匀。 3.3 砂浆稠度控制在70mm左右，避免过稠或者过稀，过稠易造成疏松，粘接不良，强度低的缺陷，过稀会使浆料往下流淌造成憎水膨珠保温砂浆与基层之间有“水幕＂无法粘住基体。 3.4 预先在墙面布点，每平方米不得少于一个。 审核人交底人接受交底人
技术交底记录 编号 表C2-1 工程名称首尔园甜城A2区1#2#3#楼交底日期2015年4月20日 施工单位中太建设集团有限公司分项工程名称 交底提要憎水膨珠保温浆料技术要求 交底内容： 3.4 涂抹保温层分2-3次完成，第一遍要求尽力压实，使其与墙体粘接牢固，待自然养护干燥3-4小时后，再涂抹2-3遍，并找平压光，粘贴网格布。 3.5注意事项 1)保温层面层与基层应粘结牢固,不应空鼓。 2)保温浆料面层表面用刮杠应密实压光,不允许有裂缝,脱皮、起沙、接荐不平等缺陷。 3) 搅拌好的浆料在2小时内用完，禁止使用过时灰。 4﹑施工部位 公共部位涂抹1.5cm厚（非采暖墙），采暖墙涂抹1.0cm厚﹑靠公共部位厨房涂抹1.0 cm厚，分户墙涂抹1.0cm厚，开敞阳台不抹﹑开敞阳台后面厨房及隔墙不抹﹑卫生间不抹。 5、质量要求 4.1所用材料的品种、质量必须符合设计要求。 4.2 憎水膨珠保温砂浆与基层及各层砂浆之间应粘结牢固,不得有空鼓、起泡、裂缝、漏压等缺陷。 4.3 接茬处平整，表面光滑整洁，平整度误差不大于±3mm。 6 成品保护 憎水膨珠保砂温浆施工完毕后应及时派专人看守，以免人为破坏。 审核人交底人接受交底人
东城区教委自管居住建筑节能改造工程 （南片）-第四标段外墙节能保温、屋面工程及塑钢门窗施工方案 编制人： 审核人： 审批人： 北京蓝天建设有限公司 编制时间：2012-10-20
目录编制依据 1，主要规范、规程 2，主要标准 二、工程概况 1，工程概况 三、屋面工程施工方案 四、外墙外保温施工方案 五、门窗施工方案
编制依据： 1，主要规范、规程 《建筑设计防失规范》GB50016—2006 《住宅建筑设计规范》GB50096—1999 《居住建筑节能设计规范》DBJ11—602—2006 《居住建筑门窗应用技术规范》DBJ01—79—2004 《房屋防水施工技术规范》DBJ01—93—2004 2，主要标准 《居用建筑节能设计标准》JGJ26—95 《建筑工程设计文件编制深度规定》 《I0BJ2 —11建筑外保温（防火）》 《088J1—1 工程做法》 《88J13—1 塑钢门窗》 《1 2 BJZ59SLT 复合A 级酚醛防火保温板》外墙外保温系统以及相关的国家、地方、行业规范、规程。
、工程概况; 第一节工程简介 工程总体概况（附图表：2-1 ） 工程总体概况 工程名称“东城区教委自管住宅节能改造工程（南片）-第四标段”工程招标单位北京市东城区教育委员会
设计单位北京天鸿圆方建筑设计有限责任公司 招标文件要求工期 开竣工日期 2012年10月20日~2012年11月21日要求工期33日历天 质量标准符合国家和北京市现行的质量验收规范，达到“合格”标准 本工程建设地点位于北京市东城区安乐林17号楼，本项目共1个单体，建筑面积为4741.10讥地上6层，建筑高度：16.70米，室内外高差0.90米，层高2.7米，原建筑工为平屋顶；建筑物位置示意见下图： 工 程 建 设 地 占 八 、、 及 周 边 情 安乐林路17号旁门
1:8水泥憎水膨胀珍珠岩找坡层施工技术交底 本工程中屋面做法为05J1屋13，具体图集做法见下表： 屋面楼（地）面图集做法 保护层：涂料或粒料 防水层 找平层：1：3水泥砂浆，砂浆中掺聚丙烯或锦纶-6纤维0.75～0.90kg/m3 保温层：1：8水泥憎水膨胀珍珠岩保温 找坡层：1：8水泥憎水膨胀珍珠岩找2%坡 结构层：钢筋混凝土屋面板 05J1屋13 本篇交底针对屋面做法中关于1：8水泥憎水膨胀珍珠岩找坡层做出具体做法交底。 首先需要了解信阳中信珍珠岩厂憎水膨胀珍珠岩水泥浆的基本知识。憎水膨胀珍珠岩水泥浆是由憎水膨胀珍珠岩砂与水泥加水拌合而成的。憎水膨胀珍珠岩是珍珠岩矿石经破碎、筛分、预热，在高温(1250℃左右)中悬浮瞬间焙烧，体积骤然膨胀而成，颗粒结构呈蜂窝泡沫状(岩砂)，呈白色或灰白色，质轻，风吹可扬，具有保温、隔热、吸音、无毒、不燃、无臭等特性。与水泥等胶结料拌合成的灰浆，用于墙面、屋面、管道等处，起保温、隔热、吸音等作用。憎水膨胀珍珠岩水泥浆的配合比常用为l：6～8(重量比)，即1份水泥：6～8份膨胀珍珠岩砂。
1.施工准备： 1.1材料准备： 1.1.1水泥：选用425号矿渣硅酸盐水泥。 1.1.2信阳中信珍珠岩厂憎水膨胀珍珠岩:颗粒粒度0.1～3mm。 1.2施工条件准备： 在1：8水泥憎水膨胀珍珠岩找坡层施工前，须再次对屋面结构板标高进行测定，校对屋面做法厚度与现场实际标高的偏差情况，将屋面上人孔、变形缝、雨水管等部位找准位置，以备下道工序方便施工。 2.施工工艺： 2.1工艺流程：基层处理→保温砂浆搅拌→铺设、压紧→刮平→找平 2.2施工详细注意事项及操作要点 2.2.1基层处理：在抹水泥憎水膨胀珍珠岩保温砂浆之前，要事先检查基层，基层过于凹凸的部位，高出的部分须剔平，凹处用水泥砂浆分层填实，基层表面的灰尘、污垢等必须事先清除干净。 2.2.2水泥憎水膨胀珍珠岩砂浆的搅拌： 2.2.2.1机械搅拌： 搅拌之前先将所需水量倒入搅拌机内，启动搅拌机1～2分钟后加入水泥、憎水膨胀珍珠岩保温砂浆的粉料。 搅拌时间以1.5～2.0分钟为宜。 水泥憎水膨胀珍珠岩保温砂浆的加水量以拌和好的料浆较为粘稠为
目录 一编制依据 (2) 二工程概况 (3) 三施工部署 (5) 四施工准备 (7) 五主要施工方法 (10) 六技术质量保证措施 (57) 七安全消防保证措施 (59) 八环境保证措施 (62) 九成品保护措施 (62) 十装修平面布置图 (64)
一编制依据 1.1合同 1.2 施工图纸 1.3主要规范、图集
二工程概况2.1 总体简介
2.2 装修设计概况
三施工部署 3.1施工组织 3.2任务划分 本工程总包方为北京住总第一开发建设有限公司翠城馨园A-C11#配套公建工程项目经理部，卫生间防水、屋面防水、外墙保温、门窗工程、栏杆分包给具有资质的厂家或公司负责施工。
3.3进度目标 3.3.1由于本工程位于6-7/F轴上有高压线塔、1-4/A-M轴有园林绿化短时间内均不能移除，且工程仍要尽早开工，与甲方及设计单位协商后，先进行8-26 轴部分的施工，待线塔及园林绿化移除后再进行1-8轴的施工。且至2013年6月初虽园林绿化已移除，但高压线塔仍未拆除，我项目部计划于2013年6月25日8-26轴结构封顶，封顶并经主体验收后即进行8-26轴装修工程施工。 3.3.2装修工程工期控制在约2个有效工作月，装修施工时间为2013年7月5日至2013年9月5日。具体各分项工程工期安排详见附表进度计划表。 3.4管理目标 3.4.1质量目标：本工程质量目标位合格工程 3.4.2工期目标（8-26轴）：2013年7月5日开始，2013年9月5日竣工。 3.5装修部署 3.5.1整体部署 本工程8-26轴结构预计先主体验收至二层，前期插入地下一层、地上二层以下装修，先进行砌隔墙砌筑、安装及抹灰。结构封顶验收以后大面积进行装修，内外同时进行，外檐施工采用脚手架由上而下进行，内装修由下而上进行，先进行屋面施工再进行外檐施工。门窗安装、防水工程、水电、空调、通风施工等均由指定厂家与土建装修穿插配合施工。 3.5.2室内装修工程主要分项施工顺序 3.5.2.1地下一层 二次结构砌筑（蒸压加气混凝土砌块）→门窗立口→墙面抹灰→地面基层→顶棚→吊顶→门窗安装→地面面层→墙面面层→封闭房间→楼梯间顶棚、墙面→楼梯间地面→验收。 3.5.2.2地上装修 二次结构砌筑（蒸压加气混凝土砌块）→给排水主干管安装→烟风道安装→纸面石膏板安装→电气及水暖管线预埋及检查→门窗立口→墙面抹灰→楼梯栏杆安装→地面垫层→卫生间找平、防水、保护层→顶棚吊顶、一遍腻子→门窗扇安装→地面面层→采暖及照明设备安装→墙面、顶棚腻子→墙面、顶棚涂料→油漆工程→竣工清理→竣工验收。
风管保温施工工艺 一、准备工作 （1）确认现场土建结构已完工，无大量施工用水情况发生。 （2）确认风管上方管道、电气、消防等专业施工基本结束，以免大量交叉作业破坏保温。 （3）风管系统安装完毕，经自检质量合格，并向监理报验合格，办理完隐蔽工程检查记录。 （4）空调系统漏风量测试合格。 （5）施工所需用各种材料已到声，其材质证明书与合格证书齐全，各项指标符合设计要求，经向监理报验合格，准许使用。 （6）施工用的梯子、架子，照明灯具等经检查齐全可靠。 二、 2 3 375㎜. （3 上。 （4）铺覆铝箔玻璃棉板 1）将裁好的铝箔玻璃棉板轻轻贴在风管上，稍微用力使保温钉穿出玻璃棉板，经检查准确后，用保温钉压盖将其固定。压盖 应松紧适度，均匀压紧。 2）长出压盖的保温钉弯曲过来压平。 3）保温钉铺覆时要使纵、横缝错开，板间拼缝要严密平整。 4）对风管的法兰处要单独进行可靠的保温。 5）对大边大于1200㎜的风管，在保温外每隔500㎜加打包带一道。打包带与风管四角结合处设短铁皮包角。 （5）粘铝箔胶带。玻璃棉板的拼缝要用铝箔胶带封严。胶带宽度平拼缝处为50㎜，风管转角处为80㎜.粘胶带时要用力均匀适度，使胶带牢固地粘贴在铝箔玻璃棉板面上，不得出现胀裂和脱落。
（6）缠玻璃丝布 1）玻璃丝布的幅宽应为300～500㎜，缠绕时应使其互相搭接一半，使保温材料外表形成两层玻璃丝布缠绕。 2）通常裁出的玻璃丝布有一边是毛边，使用时要注意必须将毛边压在里面，以利美观。 3）玻璃丝布的甩头要用胶粘牢固定。 4）对一些弯头、三通、变径管等处，缠绕时要注意布面平整、松紧适度，必要时可用胶将布粘牢在保温棉上。 （7）刷防火漆。最后在玻璃布面刷防火漆两遍。刷漆时要顺玻璃丝布的缠绕方向涂刷，涂层应严密均匀，并注意采取必要的 防护措施，以免污染其它部位。 （8）保温外包镀锌铁皮。空调机房内的风管粘贴铝箔胶带后不再缠玻丝布，而是包镀锌铁皮。 1）按风管保温后的尺寸裁剪铁皮，注意按搭接方式让出余量。 2）铁皮要由下向上进行安装，搭接处采用自攻钉固定，自攻钉间距为120㎜. 4 （ 详见《管道保温施工工艺汇编》（机械工业出版社）
密云水库管理处所辖管理房复建工程 屋 面 工 程 施 工 方 案 编制人： 审核人： 编制单位：北京翔鲲水务建设有限公司 编制时间：2016年6月15日
目录 一、编制依据 (2) 二、工程概况及施工特点 (2) 三、施工准备 (3) 四、施工进度计划 (3) 五、劳动力计划（每日） (3) 六、施工方法 (3) 七、各项保证措施 (8)
一、编制依据 1.密云水库管理处所辖房屋复建工程施工图纸 2.图集《12BJ1-1》平屋ZZ-10、坡屋1-A2 3.密云水库管理处所辖房屋复建工程施工组织设计 二、工程概况及施工特点 1.工程概况 密云水库管理处所辖房屋复建工程位于南水北调密云调水工程溪翁庄泵站南侧即密云县密云水库白河主坝南侧，白河电站调节池北端七孔桥东侧，本工程占地面积791㎡，建筑面积1507.23 m2，建筑主体2层，局部1层；建筑高度11.105m；本工程结构形式为框架结构，建筑结构安全等级二级，设计使用年限50年；抗震设防烈度为7度；建筑耐火等级二级。其中C—A轴一层为上人屋面（平屋面），其他为不人屋面（坡屋面）。 屋面设计特点如下： 1.1、平屋面（上人保温屋面） （1）、成品塑料仿真人造草坪装饰 （2）、20厚憎水膨珠砂浆 （3）、0.7厚聚乙烯丙纶防水卷材用1.3厚配套粘接料粘接（两遍） （4）、10-15厚DS砂浆找平层 （5）、80mm厚憎水膨珠保温砂浆找坡2%（找坡兼保温） （6）、钢筋混凝土屋面板，表面清扫干净 1.2、坡屋面-彩色水泥瓦屋面（不上人屋面） （1）、彩色水泥瓦 （2）、25*25*1.5镀锌方形薄壁钢管挂瓦条，用钢自攻钉与顺水条拧紧 （3）、25*25*1.5镀锌方形薄壁钢管顺水条，中距700，用直径1.5镀锌钢丝将顺水条与缝扎增强玻璃纤维板的索绑牢，绑点中距400 （4）、刷1.5厚聚合物水泥基防水涂料 （5）、抹6-8厚DO砂浆（抹灰前甩出绑顺水条用的直径1.5镀锌钢丝） （6）、5-8厚DEA砂浆粘贴80厚缝扎增强玻璃纤维板，条粘法满粘 （7）、钢筋混凝土屋面板，表面清扫干净 2.工程特点 2.1、本工程计划于2016年6月份主体结构封顶，屋面工程不可避免要安排在雨季施工，施工时应选
SF憎水膨珠保温砂浆施工工艺 1.材料及主要工具： 1.1.SF憎水膨珠保温砂浆：经过特殊加工处理的颗粒状憎水珍珠岩， 干表面密度不大于110Kg/m3，导热系数小于0.054w/m·k，憎水率大于98%，有出厂合格证，检测报告。 1.2.SF防水溶液：有出厂合格证，按如下要求进行配置：将每袋250g 的SF浓缩防水材料（分装袋装）用3Kg温水（50℃）彻底溶解，然后加到盛有87Kg常温水里静止10分钟后使用。 1.3.水泥（女儿墙立面施工用料）：P.O 4 2.5普通硅酸盐水泥，进场时 必须有质量证书及复试报告，存放期应防止受潮。 1.4.主要机具：手推车、碾压滚子（直径200mm，长600mm，铁制 内灌混凝土）、平铁锹、计量器、喷壶、木拍板、3m和1m长木制刮杠、扫帚等。 2.作业条件 2.1.基层处理完毕。 2.2.基层面平整用长直尺检查与基层间隙不超过5mm。 2.3.屋面各专业预埋（避雷、水电管线等）施工完毕，并办理完验收 手续。 3.平面施工工艺 3.1.工艺流程 基层清理→防水溶液与SF憎水膨珠保温砂浆搅拌→虚铺SF憎水膨珠保温砂浆→碾压SF憎水膨珠保温砂浆
3.2.将混凝土基层表面的尘土、杂物及石子清理干净。使其平整、干 燥。 3.3.将配制好的SF防水溶液与SF憎水膨珠保温砂浆搅拌均匀，每立 方米（虚方，20袋）SF憎水膨珠保温砂加入90KgSF防水溶液进行搅拌（根据每立方铺设的平方米数计算每层SF防水溶液用量）。 配置溶液及应当在气温5℃以上时进行。 3.4.将搅拌均匀的SF憎水膨珠保温砂浆用刮杠刮平。每层虚铺厚度 不超过100mm厚，坡屋面应沿低处向高处铺摊。 3.5.搅拌均匀后的SF憎水膨珠保温砂浆，已经进行了二次憎水处理， 上人踩压，如面积大可用石制或铁制压滚压实，以不起灰，碾压滚子来回碾压没有明显压痕为合格标准。每100mm厚碾压一次，按照10:6的压缩比，碾压实即可。摊铺100mm厚时，用铁碾子压实，再摊铺第二层，按上面方法进行。最后拉线检验厚度是否符合设计图纸要求。 3.6.排气孔：在保温层施工前，按设计图纸要求设置排气孔，排气管 间距不大于6000mm，管径不小于75mm。排气管固定方法：在做找平层之前，铁丝穿过排气管小孔与找平层结合在一起。 4.立面施工工艺 4.1.工艺流程 基层清理→女儿墙立面拉毛处理→配置SF-Ⅲ聚合物保温砂浆→SF-Ⅲ聚合物保温砂浆施工 4.2.基层表面清理干净，突出物、砂浆（混凝土）疙瘩等异物剔除。
康庄项目（兴城丽源）定向安置房0607 地块商业用房 屋面工程施工方案 审核人： 审批人： 编制单位：北京万兴建筑集团有限 公司 编制日期：2016年8月1日
目录 1、编制依据 (1) 2.工程概况 (1) 2.1项目概况 (1) 2.2屋面设计概况 (1) 3.施工部署 (2) 3.1部署原则 (2) 3.2施工进度安排 (2) 4.施工准备 (3) 4.1技术准备 (3) 4.2机具准备 (3) 4.3材料准备 (3) 5.主要施工方法 (4) 5.1施工工艺 (4) 5.2施工方法 (4) 6. 质量要求与标准 (8) 6.1质量要求 (8) 7.成品保护措施 (10) 8.安全文明施工措施 (11) 9、雨季施工措施 (12) 本屋面工程施工恰好在雨季阶段，要做好雨季施工防护措施。 (12) 8.节点大样施工图 (13) 8.1管根处防水节点做法 (13) 8.2屋面透气帽节点： (13) 8.3通风帽出屋面 (14) 8.4女儿墙节点做法 (14) 8.5屋面落水口 (15) 8.6台阶 (15)
1、编制依据 2.1项目概况
2.2屋面设计概况 本工程屋面设计有上人和不上人屋面。三层7-10/A-E轴为上人屋面，五层顶为不上人屋面 上人屋面选用12BJ1-1平屋ZZ-3，做法如下 1、20厚憎水膨珠砂浆拍浆抹平，中间压入一层玻纤网格布，3m×3m 分缝，缝填密封膏. 2、3+3厚SBS改性沥青防水卷材，卷材下设排气道，纵横向中距不大 于6m； 3、10~15厚DS砂浆找平； 4、最薄处50厚发泡砼，找2%坡； 5、80厚挤塑聚苯板保温板； 6、钢筋混凝土屋面板。 不上人屋面选用12BJ1-1ZZ-7，做法如下： 1、25厚憎水膨珠砂浆拍浆抹平，中间压入一层玻纤网格布，3m×3m 分缝，缝填密封膏； 2、3+3SBS改性沥青防水卷材，卷材下设排气道，纵横向中距不大于6m； 3、10~15厚DS砂浆找平层； 4、最薄处50厚发泡砼，找2%坡； 5、80厚B1级挤塑聚苯板保温； 6、钢筋混凝土屋面板。 屋面工程是该工程重要组成部分，其施工质量的好坏直接影响建筑物的使用寿命和该工程的工程质量。 3.施工部署 3.1部署原则 本工程屋面工程严格按照合理的施工顺序进行施工，基层必须充分干燥方能铺贴防水层，施工节点做法必须精细，严格按施工方案及技术交底施工。 3.2施工进度安排
SF憎水膨珠保温砂浆 全名：有两种，憎水性膨胀珍珠岩保温砂浆，憎水性膨胀玻化微珠保温砂浆，做墙体后者更适合， SF就是憎水剂的型号那个和保温砂浆的实质没有关系，玻化微珠或者珍珠岩在生产过程中要用喷雾器将憎水剂喷洒在其表面使其达到不吸水的作用。 玻化微珠保温砂浆现在保温产品的一种，其主要特点如下： 玻化微珠保温砂浆是一种新型保温隔热材料，与用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的保温砂浆相比，具有强度高、质轻、保温、隔热好、电绝缘性能好、耐磨、耐腐蚀、防辐射等显著特点。 1、粘结力强、耐候性好、不空鼓、不开裂。 2、柔性好、收缩性小。 3、耐水、耐高温、不会霉变腐蚀。 4、无毒、环保。 适用范围 1、玻化微珠保温砂浆适用于节能50%和65%夏热冬冷、夏热冬暖、温和地区新建、改扩建的公共和民用建筑的外墙内、外。 2、保温、屋面保温节能工程。 3、饰面为涂料和面砖的外保温层。 4、包括楼梯间、分户隔墙、厨厕、封闭式阳台、顶棚等维护结构在内的内保温层。 5、钢结构建筑的保温层、建筑异型结构保温层。 6、干挂饰面内层的保温填充。 7、地面保温、上人屋面、种植屋面、木结构屋面保温。 玻化微珠保温砂浆的基面预处理：底材表面应结实平整、干燥清洁、无油脂及其它松散物。应按照国家相关规范的要求对基面进行界面处理。 玻化微珠保温砂浆的施工工艺：先将水倒入容器中，再加入粉料，按1kg粉剂:约0.7-0.9kg水的配合比，混合后用电动搅拌器搅拌成均匀、无颗粒的膏糊状，产品静置3-5分钟后，再次搅拌均匀后即可使用。 用刮刀均匀抹于工作面上，待其24小时干固后，再进行下一道刮涂，同样用刮刀均匀抹于工作面上再抹平；每次刮涂应保持厚度在15mm-20mm为宜(单次最大厚度不超过35mm)，待达到设计厚度要求后，自然养护3-7天即可进行下道工序。
SF憎水膨珠保温砂浆施工工艺 施工流程： 基层处理——打点找平、找坡度————涂抹憎水膨珠保温砂浆——涂抹抗裂砂浆（用抗裂砂浆压入网格布，找平） 施工准备： 1.工具准备：卧式砂浆搅拌机或手提电动搅拌器，手推车，灰斗， 水桶，抹子，靠尺板，水平尺等。 2.施工前将屋面基层清除干净，不能有浮灰、油污、隔离剂、碎屑 等杂物，湿度不能过大，保证施工作业面干净。 3.按照保温层设计厚度打点，坡屋面根据设计坡度找坡。 涂抹保温层： 1.浆料配置 （1）按照重量比水：干粉料=：1的比例配比，搅拌时先将水放入搅拌容器中，再放入砂浆的粉料，将粉料和水充分搅拌3 份钟后形成胶浆，最后放入玻化微珠颗粒搅拌2分钟，形成 粘稠的形成粘稠的膏状物（用手抓起时粘稠感强、不松散、 不瘫软、不滴水、方便涂抹）即可使用。 （2）注意：每次搅拌的浆料不宜过多，随搅随用，应在1小时内用完。 2.涂抹保温层 （1）根据施工图纸要求的保温厚度，用搅拌好的保温浆料在施工屋面布点，每平方米不得少于一个。 （2）涂抹保温砂浆，坡屋面应沿低处向高处涂抹。第一遍厚度不能大于100mm要尽力压实，使其与屋面粘接牢固。待第一层 保温自然养护干燥10个小时以上表面已经上强度后，再进 行第二层的施工（根据环境温度调整时间），分层之间留毛 面不收光，直至达到设计厚度。 涂抹抗裂砂浆： 保温层施工完毕，最后一层自然养护10小时以上表面已经上强度
后，涂抹抗裂砂浆，并把网格布压入抗裂砂浆内。抗裂砂浆厚度控制在1公分以内。 注意事项： 1.施工温度要求在5摄氏度以上（指材料在整个水化反映需要的 时间段以内）。 2.除水以外，憎水膨珠保温砂浆在施工现场不需要添加任何外加 剂，配置好的浆料要及时用完，未在规定的时间内使用完的浆料不可再加水使用（二次加水导致保温层强度降低甚至根本没有强度）。 3.应采用机械搅拌并控制搅拌时间，不可采用手工搅拌（手工搅 拌过程不易控制，容易因搅拌不充分或过搅拌导致产品上墙后出现保温层质量问题）。 4.严格按照规定的水灰比。水灰比过大会导致保温层干固期延长， 强度降低甚至开裂；水灰比过小会使胶粘材料没有充分溶解和混合，导致保温层强度降低甚至脱落。 5.产品工地保存时注意防水、防潮，干燥环境中存储期不宜超过 3个月。 6.施工完毕的墙面在养护期内避免磕碰及水冲浸泡，并保持通
一、编制依据： 1、2#、3#住宅楼建筑施工图纸 2、2#、3#住宅楼施工组织设计 3、2#、3#住宅楼室外吊篮施工方案 4、SLT酚醛防火保温板外墙外保温11BJZ一59 5、建筑工程施工质量验收统一标准GB 50300-----2013 6、建筑装饰装修工程质量验收规范GB 50210-----2001 7、建筑安装分项工程施工工艺规程DBJ/T01-26—2003 8、建筑节能工程施工质量验收规范GB 50411-----2007 9、建筑外墙外保温防火隔离带技术规程：JGJ289一2012 10、外墙外保温工程施工防火安全技术规程：DB11/729一2010 11、保温板薄抹灰外墙保温施工技术规程：DB11T584一2013 12、公安部、住房和城乡建设部文件：公通字【2009】46号； 关于印发《民用建筑外保温系统及外墙装饰防护暂行规定》的通知 二、工程概况： 本工程主体设计为L型南北朝向，以避免东照西晒，保证良好的自然通风。为提高建筑工程节能效果；在外墙面粘贴60厚硬泡聚氨酯板抹水泥聚合物砂浆（硬泡聚氨酯板的燃烧性能为B1级）；每层设置一个300㎜宽防火隔离带，外墙外保温在屋顶女儿墙下做500mm宽（隔离带选用60㎜厚SLT酚醛防火保温板），空调板及雨棚抹25厚憎水膨珠保温砂浆，外抹2～3厚DP砂浆；女儿墙内侧抹30厚憎水膨珠浆料4厚DBI砂浆，压入一层玻纤网格布；饰面层施工做法为喷涂仿砖装饰,空调防护栏杆为成品铁艺。
三、施工部署： 根据总的工期安排，外装施工在总的施工部署中占据重要的地位；这就要求在外装施工管理中的施工部署和人员安排，应该科学合理的进行周密的部署与安排。 1、人员安排： 因本工程的工期要求紧，质量要求高，外墙质量验收应达到竣工长城杯的标准；这就要求外墙外保温施工的专业施工队伍和管理人员应具丰富施工管理经验和很好施工操作技术。 保温施工工长：1人；专业质检员：2人; 技术人员：1人; 专职安全员：2人； 外脚手架工长：1人：装饰工长：1人； 测量放线工：2人; 保温施工技术工人：40人; 壮工：20人；装饰施工技术工人：25人； 架子工：6人； 2、机械设备安排： 2.1、楼层垂直运输机械： 本工程内、外装修垂直运输同时使用安装在主楼东侧、南侧的二部室外电梯；在外装施工时，派专人负责管理与协调内外施工的交叉时间间隔和使用顺序的安排。 2.2、外墙施工运输机械： 本工程的外墙施工操作使用的电动吊篮型号：ZLP630、ZLP50型两种吊篮配置；长度：1至6.0米可任意组合长度，配重：40块配重（1000公斤），
憎水膨珠保温砂浆施工 工艺 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
SF憎水膨珠保温砂浆施工工艺 施工流程： 基层处理——打点找平、找坡度————涂抹憎水膨珠保温砂浆——涂抹抗裂砂浆（用抗裂砂浆压入网格布，找平） 施工准备： 1.工具准备：卧式砂浆搅拌机或手提电动搅拌器，手推车，灰斗， 水桶，抹子，靠尺板，水平尺等。 2.施工前将屋面基层清除干净，不能有浮灰、油污、隔离剂、碎屑 等杂物，湿度不能过大，保证施工作业面干净。 3.按照保温层设计厚度打点，坡屋面根据设计坡度找坡。 涂抹保温层： 1.浆料配置 （1）按照重量比水：干粉料=：1的比例配比，搅拌时先将水放入搅拌容器中，再放入砂浆的粉料，将粉料和水充分搅 拌3份钟后形成胶浆，最后放入玻化微珠颗粒搅拌2分 钟，形成粘稠的形成粘稠的膏状物（用手抓起时粘稠感 强、不松散、不瘫软、不滴水、方便涂抹）即可使用。 （2）注意：每次搅拌的浆料不宜过多，随搅随用，应在1小时内用完。 2.涂抹保温层 （1）根据施工图纸要求的保温厚度，用搅拌好的保温浆料在施工屋面布点，每平方米不得少于一个。 （2）涂抹保温砂浆，坡屋面应沿低处向高处涂抹。第一遍厚度不能大于100mm要尽力压实，使其与屋面粘接牢固。待第 一层保温自然养护干燥10个小时以上表面已经上强度后， 再进行第二层的施工（根据环境温度调整时间），分层之 间留毛面不收光，直至达到设计厚度。 涂抹抗裂砂浆：
保温层施工完毕，最后一层自然养护10小时以上表面已经上强度后，涂抹抗裂砂浆，并把网格布压入抗裂砂浆内。抗裂砂浆厚度控制在1公分以内。 注意事项： 1.施工温度要求在5摄氏度以上（指材料在整个水化反映需要的 时间段以内）。 2.除水以外，憎水膨珠保温砂浆在施工现场不需要添加任何外加 剂，配置好的浆料要及时用完，未在规定的时间内使用完的浆料不可再加水使用（二次加水导致保温层强度降低甚至根本没有强度）。 3.应采用机械搅拌并控制搅拌时间，不可采用手工搅拌（手工搅 拌过程不易控制，容易因搅拌不充分或过搅拌导致产品上墙后出现保温层质量问题）。 4.严格按照规定的水灰比。水灰比过大会导致保温层干固期延 长，强度降低甚至开裂；水灰比过小会使胶粘材料没有充分溶解和混合，导致保温层强度降低甚至脱落。 5.产品工地保存时注意防水、防潮，干燥环境中存储期不宜超过 3个月。 6.施工完毕的墙面在养护期内避免磕碰及水冲浸泡，并保持通
常用建筑外保温材料的燃烧性能 (2011-12-15 08:51:23) 央视一把大火催生了公安部46号文件，不到两年，又开始执行公安部65号文件，政府的指导性意见不少，实施起来却是困难重重，岩棉板毕竟不是万能的，吸水，强度等问题是不可能避过去的，而且不少地方甚至是省会城市都没有岩棉板的当地生产厂家，65号文件在不少地方执行的折扣力度更让人摸不着头脑。 不管怎样，施工现场的需求是不能拖延的，有消息说46号文件的更新版本要出来了，等待学习吧。 把几个月前总工办技术讲座时，我整理的常用建筑外保温材料性能发上来，希望能有用。 常用建筑外保温材料的燃烧性能 根据公安部消防局，公通字（2009）46号文件，自2009，9，25日起执行《民用建筑外保温系统及外墙装饰防火暂行规定》，该规定对外墙外保温材料的燃烧性能等级做了明确要求。 关于建筑外保温材料的燃烧性能，现行的规范标准是《建筑材料及制品燃烧性能分级》 GB8624-2006（2007，3，1日起执行），取代了原GB8624-1997。新的GB8624-2006把建筑材料的燃烧性能大体上划分为A1，A2，B，C，D，E，旧的GB8624-1997把建筑材料的燃烧性能大体上划分为A，B1，B2，B3（A为不燃材料，B1为难燃材料，B2为可燃材料，B3为易燃材料）。 公安部消防局2007，5，21发布了（公消2007）182号文件，指出新旧国标在材料的分级，原理及实验方法上均有很大不同，现行《高规》《建规》《建筑内部装修设计防火规范》均与原国标GB8624-1997相对应，所以明确指出了二者的对应关系是：A1，A2/A；B，C/B1；D，E/B2。 根据《全国民用建筑工程设计技术措施》2009，以及《建筑内部装修设计防火规范》，常用的建筑保温材料中 燃烧性能为A级的保温材料有： 岩棉（导热系数0.044 w/m.k，密度80--160kg/m3） 玻璃棉（导热系数0.033 w/m.k，密度30--40kg/m3） 泡沫玻璃板（导热系数0.052 w/m.k，密度130--160kg/m3） 泡沫水泥板（导热系数0.054 w/m.k） 超细无机纤维保温喷涂（导热系数0.036 w/m.k，密度≥38kg/m3，注意增加表面5mm厚防水保护层） 加气混凝土砌块XB04/导热系数≤0.12 w/m.k，密度≤425kg/m3，A≥2.0MPa XB05/导热系数≤0.14 w/m.k, 密度≤525kg/m3，A≥2.5MPa XB06/导热系数≤0.16 w/m.k, 密度≤625kg/m3，A≥3.5MPa （加气混凝土的选用应注意热工计算的修正系数值1.2） 水泥聚苯颗粒保温砌块（导热系数约0.14 w/m.k）
2012年第1期（总182期）安徽建筑 安徽建筑 建筑材料与建筑节能 记者：如何理解建筑节能材料，有何分类， 目前我省常用的主要有哪些？ 章茂木：对建筑节能材料名词的解释较为复 杂：可以简单的说，就是建筑用材料的生产应节约能 源，在建筑工程中应用具有保温、隔热功能。 建筑节能材料的分类就目前国内建筑市场应 用的情况看，认为主要可包括三个方面。 ①节能型墙体材料：用于建筑围护结构承重和 非承重墙体，诸如混凝土保温小砌块和砖、轻集料 混凝土小型空心砌块和空心砖、蒸压加气混凝土砌 块和板、石膏砌块和板、大孔洞率烧结煤矸石空心 砖、复合保温墙板、轻质保温墙板、夹心保温复合墙 等。 ②建筑围护结构保温节能材料，又可分为两个 部分，即： 第一部分是“屋面和地面（楼板）保温”节能材 料。常用有：高密度EPS板、XPS板、聚氨酯硬泡材 料和保温板、胶粉EPS颗粒保温浆料、无机保温砂 浆、半硬质矿（岩）棉板及玻璃棉板、憎水膨胀珍珠岩 及制品、泡沫玻璃保温板、膨胀玻化微珠保温及制 品、发泡水泥板或块、现浇发泡混凝土和全轻混凝土 （适用于车载屋面）等。 第二部分是“墙体保温”节能材料，目前执行国 家及行业标准应用的有：EPS板薄抹灰外墙外保温 系统；胶粉EPS颗粒保温浆料外墙外保温系统；EPS 板现浇混凝土外墙外保温系统（简称无网现浇系 统）；EPS钢丝网架板现浇混凝土外墙外保温系统 （有网现浇系统）；机械固定EPS钢丝网架板外墙外 保温系统（简称机械固定系统）；聚氨酯硬泡外墙外 保温系统（2007年建设部的导则）等。 目前根据地方标准或经在省市技术监督部门 备案企业标准试点和应用的有：玻化微珠或膨胀玻化微珠等无机保温浆 料外墙外保温系统；XPS板薄抹灰外墙外保温系统；EPS板面砖饰面外墙 外保温系统（试点）；XPS板面砖饰面外墙外保温系统（试点）；憎水型半硬 质岩（矿）棉板、玻璃棉板幕墙饰面外墙外保温系统；憎水型半硬质岩棉板 涂料饰面外墙外保温系统（试点）；矿渣棉喷涂幕墙饰面外墙外保温系统 （试点）；相变材料涂料饰面外墙外保温系统（试点）；反射隔热涂料复合保 温外墙外保温系统；发泡水泥板涂料饰面外墙外保温系统；以及带饰面干 作业外墙外保温系统、干挂式外墙外保温装饰一体化系统等。 根据国家公安部公消[2011]65号《关于进一步明确民用建筑外保温 材料消防监督管理有关要求的通知》“民用建筑外保温材料采用燃烧性能 为A级的材料”的规定，有机类保温材料自2011年3月15日起，已在安 徽省内的建筑墙体保温系统中停止使用。 ③“外门窗、玻璃幕墙”等部件节能材料。 外门窗、玻璃幕墙在建筑的围护结构中绝热性能较差，成为影响建 筑节能的重要因素之一。就我国目前典型的围护部件而言，外门窗的能耗 约占建筑围护部件总能耗的40%～50%。因此，认真做好外门窗、玻幕的节 能，增强其保温隔热性能，减少能耗，是改善建筑室内热环境质量和提高 建筑节能水平的重要环节。 目前，外门窗在居住建筑中大多采用5+9A+5、6+9A+6的中空玻璃； 公共建筑主要采用Low-E6+12A+6中空玻璃，也有少量采用镀膜玻璃 （热反射）；型材主要采用塑钢、铝塑复合、铝合金和彩钢加隔热条等材料， 特殊工程项目也有选择断热型铝木复合材料；玻璃幕墙选择的均为低辐 射镀膜玻璃（Low-E玻璃）。 为进一步提高玻璃的节能效果，填充氩气的中空玻璃、真空玻璃、彩 色吸热玻璃等能得到广泛的推广应用。 记者：按照国家建筑节能规定，节能建筑如何选择围护结构的节 能材料？ 章茂木：按照国家建筑节能规定，强制性实施建筑节能50%，开展 建筑节能65%试点应用。“十二五”期间，国家住建部将对新建建筑全面推 行建筑节能65%，同时对建筑节能材料的防火要求提出了具体的规定。 我们讲建筑围护结构是指建筑物或房间各面的围护体，包括墙体、 屋面、门窗、楼板、地面等。按是否同室外空气直接接触与其在建筑中的位 置，又可分为外围护和内围护结构，外围护结构的保温隔热是民用建筑节 能的重要内容。外围护结构包括建筑的外墙体（包括外门窗）、屋面、底层 地面。 针对节能建筑如何选择围护结构的节能材料，从目前国内建材市场 和建筑应用情况看，建筑节能材料主要分为有机类、无机类和有机无机复 合类材料。选择应用时，应根据节能材料的物理力学、热工及燃烧性能，结 合围护结构的不同部位，按建筑节能设计的要求进行合理的优选。建议： ①对屋面保温节能材料的选用。 屋面的保温目前主要采用板、块状保温节能材料、松散保温节能材 料、现浇保温节能材料等，按设计要求进行屋面铺设和现浇。诸如：高密度 EPS板、XPS板、酚醛板、硬泡聚氨酯、胶粉EPS颗粒保温浆料、半硬质矿 （岩）棉板、憎水膨胀珍珠岩及制品、泡沫玻璃保温板、现浇水泥发泡混凝章茂木，安徽省建筑科学研究设计院副院长，安徽 省土木学会新型建材专业委员会主任委员，省绿色建筑 协会副会长，省建设科技与教育协会副会长，省墙改与 建筑节能协会副会长，省砖瓦协会副会长 。 本刊记者 建筑节能—— —专家访谈 建筑节能专题 20
