GB 50205-2001钢结构工程施工质量验收规范
第三章 钢结构的连接 3.1 试设计双角钢与节点板的角焊缝连接（图3.80）。钢材为Q235B ，焊条为E43型，手工焊，轴心力N=1000KN （设计值），分别采用三面围焊和两面侧焊进行设计。 解：（1）三面围焊 2160/w f f N mm = 123α= 213 α= 确定焊脚尺寸： ,max min 1.2 1.21012f h t mm ≤=?=， ,min min 1.5 1.512 5.2f h t mm ≥==， 8f h mm = 内力分配： 30.7 1.2220.78125160273280273.28w f f f N h b f N KN β=???=?????==∑ 3221273.281000196.69232 N N N KN α=- =?-= 3112273.281000530.03232N N N KN α=-=?-= 焊缝长度计算： 11530.032960.720.78160w w f f N l mm h f ≥==????∑， 则实际焊缝长度为 1296830460608480w f l mm h mm '=+=≤=?=，取310mm 。 22196.691100.720.78160 w w f f N l mm h f ≥==????∑， 则实际焊缝长度为 2110811860608480w f l mm h mm '=+=≤=?=，取120mm 。 （2）两面侧焊 确定焊脚尺寸：同上，取18f h mm =， 26f h mm = 内力分配：22110003333N N KN α== ?=， 11210006673 N N KN α==?= 焊缝长度计算： 116673720.720.78160 w w f f N l mm h f ≥==????∑，
《钢结构设计规范》（GB 50017━2003）中是根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按四条原则分别选用不同的质量等级，一共有三个等级。四条原则如下： 1在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为: 1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受限时应为二级; 2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2不需要汁算疲劳的构件中，凡要求与母材等强的对接焊缝应护焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。 3重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。 4不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为: 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级; 2)对其他结构，焊缝的外观质量标准可为三级。 对应的就是《钢结构工程施工质量验收规范》和《JGJ 81-2002建筑钢结构焊接技术规程》中所要求的焊缝要达到的质量要求（包括外观和无损探伤等）。 《GB/T3323-2005金属熔化焊焊接接头射线照相》中的焊缝质量分类是在对焊缝进行射线照相时，根据焊缝缺陷的性质和数量,将该焊缝的质量分为四级： （1）Ⅰ级焊缝：内应无裂纹、未熔合、未焊透和条状夹渣. （2）Ⅱ级焊缝：内应无裂纹、未熔合和未焊透. （3）Ⅲ级焊缝：内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定. （4）焊缝缺陷超过Ⅲ级者为Ⅳ级. 对于《钢结构设计规范》（GB 50017━2003）所提到的三个级别焊缝，在对一级和二级焊缝进行无损探伤时，对于一级焊缝要达到《GB/T3323-2005金属熔化焊焊接接头射线照相》中的Ⅱ级以上，对于二级焊缝要达到《GB/T3323-2005金属熔化焊焊接接头射线照相》中的Ⅲ级以上。
埋弧焊钢管焊缝余高的控制 摘要:主要阐述了控制输送用钢管埋弧焊内、外焊缝余高的重要性。焊缝的余高大,则焊缝的应力集中系数大,容易形成应力腐蚀裂纹。外焊缝余高大,不利于防腐;内焊缝余高大,将会增加输送介质的能源损失等。重点介绍了螺旋埋弧焊管内焊缝易出现的“马鞍形”问题。“马鞍形”内焊缝在焊趾处的应力相当大,这对用于输送腐蚀性介质的钢管是最有害的。为了延长钢管的服役年限,必须对焊缝余高进行有效的控制。结合生产实际,提出了输送用钢管埋弧焊焊缝余高的控制措施。 0 前言无论是直缝埋弧焊管(LSAW)还是螺旋缝埋弧焊管(SSAW),对其焊接质量的评价,首先是看内、外焊缝的余高及其形状控制得好不好,焊缝流线是否规整等。焊缝余高大且不是圆滑过渡(即转角半径小),则焊缝焊趾部位的应力集中系数大,对抗SCC不利。此外,外焊缝的余高大,会给管子的防腐作业增加难度,成本增高;内焊的余高大,则对管道输送介质的摩擦阻力大,管输耗能也就大。因此,在生产埋弧焊管时,必须控制内、外焊缝的余高。API 5L标准中规定的焊缝余高只是最低标准,而油气输送管线和海洋用管均将焊缝余高控制在2.5 mm以下。 输送用埋弧焊管的焊缝最大余高,在多个标准中都作了规定,见表1。 1 焊缝余高大的负面影响 1.1焊趾处易形成应力腐蚀裂纹(SCC) 对接接头的应力集中主要是焊缝余高引起的。埋弧焊管对接接头中的工作应力分布如图1所示[1]。 从图1看出,对接接头的焊缝,其焊趾处的应力最大。应力集中系数的大小取决于焊缝余高h、焊趾处夹角θ和转角半径r。焊缝余高h增加,则θ角增加,r值减小,会使应力集
中系数增大。从图1还可得出埋弧焊管对接接头几何尺寸与应力集中系数KT的关系式 为: KT=σmax/σ0焊缝的余高愈大,应力集中程度愈严重,焊接接头的强度反而会降低。焊后削平余高,只要不低于母材,减少应力集中,有时反而可以提高焊接接头的强度。 焊缝的转角半径愈小,应力集中的程度则愈大;反之,应力集中的程度则愈小。因此,对埋弧焊缝的要求:一是余高要小;二是焊缝要圆滑过渡,使转角半径r值增大。 埋弧焊管的焊缝均为对接接头的焊缝,如果不控制好焊缝余高和转角半径,则焊趾处的应力就大,以致焊管在服役过程尤其是在腐蚀介质中,如H2S水溶液、海水、海洋大气等,易在焊趾处产生应力腐蚀裂纹。 焊管在成型和焊接过程中不可避免地会产生残余应力,因此管坯在成型、焊接后要消除残余应力。扩径可消除残余应力,但是残余应力很难完全消除,焊趾处的残余应力也就不可能消除。为了预防在焊趾处产生应力腐蚀裂纹,这就需要控制好成型、焊接时的残余应力,尤其是焊趾处的残余应力。 国外油气输送钢管生产厂家对焊管残余应力都有内控标准。例如,日本NKK公司规定,UOE焊管内表面的残余压应力σr∧100 MPa;日本住友金属公司规定,UOE焊管内表
钢结构的焊接连接 钢结构的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。焊接连接是现代钢结构最主要的连接方法。它的优点是：（1）焊件间可直接相连，构造简单，制作加工方便；（2）不削弱截面，用料经济；（3）连接的密闭性好，结构刚度大；（4）可实现自动化操作，提高焊接结构的质量。缺点是：（1）在焊缝附近的热影响区内，钢材的材质变脆；（2）焊接残余应力和变形使受压构件承载力降低；（3）焊接结构对裂纹很敏感，低温时冷脆的问题较为突出。 一、焊缝的形式 1．角焊缝 图 1 直角角焊缝截面 图 2 斜角角焊缝截面 角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f 称为角焊缝的焊脚尺寸，h e ＝0.7h f 为直角角焊缝的计算厚度。斜角角焊缝常用于钢漏斗和钢管结构中。对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝（钢管结构除外）。 2．对接焊缝 对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。焊缝金属填充在坡口内，所以对接焊缝是被连接件的组成部分。 坡口形式与焊件厚度有关。当焊件厚度很小（手工焊≤t 6mm ，埋弧焊≤t 10mm ）时，可用直边缝。对于一般厚度（t=10～20mm ）的焊件可采用具有斜坡口的单边V 形或V 形焊缝。斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托
住熔化金属的作用。对于较厚的焊件（t＞20mm），则采用U形、K形和X形坡口。对于V形缝和U形缝需对焊缝根部进行补焊。对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准《建筑结构焊接规程》的要求进行。 凡T形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。 图3 对接焊缝的坡口形式 3．焊缝质量检验 《钢结构工程施工质量验收规范》规定焊缝按其检验方法和质量要求分为一级、二级和三级。三级焊缝只要求对全部焊缝作外观检查且符合三级质量标准；一级、二级焊缝则除外观检查外，还要求一定数量的超声波检验并符合相应级别的质量标准。焊缝质量的外观检验检查外观缺陷和几何尺寸，内部无损检验检查内部缺陷。 二、直角角焊缝的构造与计算 角焊缝按其与作用力的关系可分为正面角焊缝、侧面角焊缝和斜焊缝。正面角焊缝的焊缝长度方向与作用力垂直，侧面角焊缝的焊缝长度方向与作用力平行，斜焊缝的焊缝长度方向与作用力倾斜，由正面角焊缝、侧面角焊缝和斜焊缝组成的混合，通常称作围焊缝。 侧面角焊缝主要承受剪力，塑性较好，强度较低。应力沿焊缝长度方向的分布不均匀，呈两端大而中间小的状态。焊缝越长，应力分布不均匀性越显著。 正面角焊缝受力复杂，其破坏强度高于侧面角焊缝，但塑性变形能力差。斜焊缝的受力性能和强度值介于正面角焊缝和侧面角焊缝之间。 1．角焊缝的构造要求 （1）最小焊脚尺寸 t（1） h f≥1.5 2 式中t2—较厚焊件厚度，单位为mm。
丰台区成寿寺B5地块定向安置房项目钢结构焊接方案 北京建谊建筑工程有限公司 二0一六年五月
编制人：审核人：审批人：编制时间：
目录 一、编制依据 (3) 二、工程概况 (4) 三、施工准备 (5) 四、施工方法 (6) 五、质量检验及控制 (16) 六、注意事项 (18) 一、编制依据 本施工方案主要编制依据如下： 1.1业主提供本项目相关的图纸
1.2现行有关技术规范、标准 相关规范规程 二、工程概况
建筑面积30379m2建筑高度49.05米 结构形式 钢管混凝土框架- 组合钢板剪力墙结构 抗震强度8度抗震建筑层数地下三层，地上9层、12层、16层、9层 使用功能住宅+配套服务质量标准合格 文明施工目 标 北京市绿色安全 文明工地 开工日期2016年2月18日地下总工期510日历天竣工日期2017年6月30日 三、施工准备 3.1主要机具设备 CO2焊机普通焊机角磨机 3.2 材料准备 焊材选用见下表： 序号焊接方法 母材和焊接材料 Q345B（母材） 1手工焊E5015 2CO2气保焊ER50-6
CO2焊丝 3.3焊接管理 (1)焊工管理 1)所有焊工须持有所需有效焊工证、上岗证才能上岗。 2)局部返修两次或一次返修量较多的焊工，暂停施焊工作，经重新培训、考核后方可上岗。 3)焊前对焊工进行工艺交底，使焊工掌握具体焊接工艺，如焊材选用、焊接规范、焊接顺序等。工艺确定后，焊工要严格执行。 (2)焊材管理 1) 焊材入库 重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。焊材有齐全的材质证明，并经检查确认合格后入库。 2) 焊材发放 焊材由专人发放，并作好发放记录。记录中包括焊材生产批号，施焊焊缝部位等。 3.4作业条件 （1）焊接缝焊接区域两侧需要将油污、杂物、铁锈等清除干净。 （2）手工电弧焊现场风速大于8m/s时，采取有效的防风措施后方施焊。雨、雪天气或相对湿度大于90%时，采取有效防护措施后方
焊缝余高对焊接接头疲劳强度的影响 摘要通过测定AQ400NH材料的光滑焊件、余高焊件的疲劳性能、观察断口形貌、绘制S－N曲线以及用AN-SYS有限元程序计算应力分布，研究余高对焊接接头疲劳强度的影响。结果发现，对于光滑焊件，焊接缺陷是影响疲劳强度的主要原因，对于有余高焊件，余高的高度是影响疲劳强度的主要原因，实际应变测量和有限元计算都表明，焊趾部位是应力集中区，应力集中的强度和余高间有线性关系。 焊接结构的疲劳强度，在很大程度上取决于构件应力集中情况。如果焊接构件有应力集中，在受到循环载荷条件下，焊接结构普遍会出现严重的断裂破坏。焊缝几何尺寸及焊接过程中产生的各种缺陷是产生应力集中的主要原因［1，2］。然而这些原因如何影响焊接构件的疲劳寿命，对于一种新材料，或者对于在一种特殊条件下使用的材料来说，应当受到特别的关注。AQ400NH钢是一种耐候材料，在使用结构中，该材料的焊接结构承受着高速动载的作用，使用条件特殊，所以研究产生应力集中的原因、应力集中对该焊件疲劳性能的影响，对提高焊件疲劳寿命具有重要意义。 笔者着眼于焊缝趾部余高与焊接构件应力集中的关系，探讨余高产生的应力集中对该焊件疲劳性能的影响。为此，对这种材料的母材、光滑焊件(余高为零的焊件、带余高焊件分别进行疲劳试验。绘制它们的S－N曲线;观察静态载荷下焊趾处应力的变化;用ANSYS有限元分析程序计算了各种状态下焊接构件的应力分布状态，以及余高变化产生应力集中的趋势。 1实验部分 1．1主要仪器与设备 电液伺服材料试验机:Instron1251型，英国In-stron公司。 1．2材料成分、力学性能实验所用材料为耐候材料AQ400NH，其主要化学成分见表1，母材与焊件的基本力学性能见表2。 1．3焊接接头几何尺寸
钢结构焊缝基础知识（一） 一、钢结构焊缝的分类 依据《钢结构焊接规范》GB50661-2011,焊缝按照焊缝接头形式的不同，可分为对接接头、角接接头、搭接接头、T形接头、十字接头。 按照焊缝类型不同又分为对接焊缝、角焊缝和组合焊缝。 根据焊缝熔透情况又分为全熔透焊缝和部分熔透焊缝，全熔透焊缝一般主要应用于受力要求较高的承重部位的连接。 二、焊接缺陷类型 （一）定义 焊接缺欠：在焊接接头中因焊接产生的金属不连续、不致密或连接不良的现象。简称“缺欠”。 焊接缺陷：超过规定限值的缺欠。 （二）标准规范中缺欠和缺陷的分类 依据《金属熔化焊接头缺欠分类及说明》GB/T 6417.1-2005,焊缝欠缺可根据性质、特征分为6个大类：裂纹、孔穴、固体夹杂、未熔合及未焊透、形状和尺寸不良、其他缺欠。每种缺欠又可根据其位置和状态进行分类，相关缺欠示意图见规范。 1、裂纹：一种在固态下由局部断裂产生的缺欠，它可能源于冷却或应力效果。具体可分为微观裂纹、横向裂纹、放射状裂纹等。 2、孔穴：具体可分为气孔（球形气孔、均布气孔等）、缩孔（结
晶缩孔、弧坑缩孔等）。 3、固体夹杂：在焊缝金属中残留的固体杂物。具体可分为夹渣、焊剂夹渣、氧化物夹杂、皱褶等。 4、未熔合及未焊透：可分为未熔透、未焊透、根部未焊透、钉尖。 5、形状和尺寸不良：焊缝的外表面形状或接头的几何形状不良。可具体分为咬边、连续咬边、缩沟、凸度过大、下塌、焊瘤、烧穿等。 6、其他缺欠：可具体分为电弧擦伤、飞溅等等。 （三）常见的外部缺陷 1、焊缝过短或未焊满。 2、焊缝中间断开。 3、焊瘤：焊接过程中，熔化金属流淌到未熔化的母材上所形成的金属瘤；焊瘤存在于焊缝表面，在其下方往往存在未熔合、未焊透等缺陷。 4、焊穿：也称烧穿焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。 5、气孔：由于焊缝金属在熔化状态吸收的气体在其凝固过程中来不及逸出所造成的。 6、缩孔：气孔的一种，熔化金属在凝固过程中收缩而产生的。 7、咬边：由于焊接参数不当或工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷，在立焊或仰焊位置或角焊缝上部边缘容易发生咬边。
焊接符号 什么是焊接符号 焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。 焊接符号有什么作用 焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出: (1)所焊焊缝的位置。 (2)焊缝横截面形状(坡口形状)及坡口尺寸。 (3)焊缝表面形状特征。 (4)表示焊缝某些特征或其他要求。 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324一1988《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
钢结构焊接规范 钢结构从下料、组对、焊接、检验等工艺 钢结构手工电弧焊焊接施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235 钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、 焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，

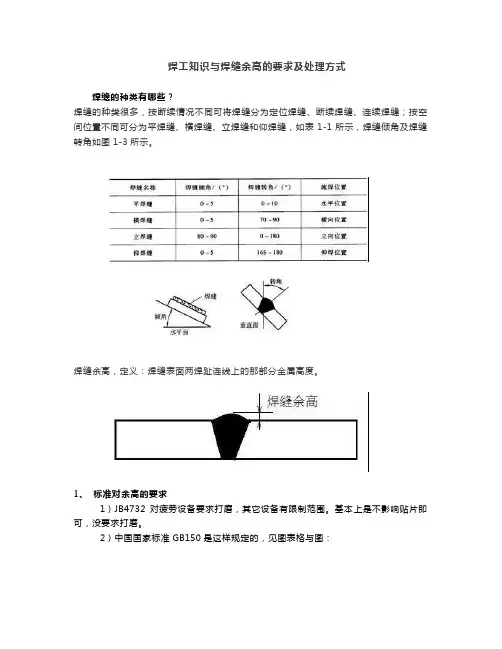

焊缝余高的要求与处理办法 焊缝余高 英文名称：reinforcement；excess weld metal 定义：焊缝表面两焊趾连线上的那部分金属高度。 1余高的作用 在焊接过程中应该有焊缝余高。因为最后一层起保温和缓冷的作用，对细化晶粒、减少焊接应力起很大作用。同时也是气孔等杂物的收集区。 2余高的坏处 压力容器不希望有突变，造成局部应力集中。另外余高肯定有缺陷，这种缺陷很可能是产生疲劳裂纹的核。 裂纹源→疲劳扩展→断裂。 中国和日本曾经联合做过试验，发现有余高的设备比打磨后没有余高的设备使用寿命短2.0～2.5倍。 3标准对余高的要求 1）JB4732对疲劳设备要求打磨，其它设备有限制范围。基本上是不影响贴片即可，没要求打磨。 2）中国国家标准GB150是这样规定的，见图表格与图：
4欧美国家对余高的要求 打磨。外观质量好是国外产品畅销的原因之一，另外打磨之后能防环境腐蚀、避免产生过大的应力集中、延长了焊缝的使用寿命。 5余高的处理建议 提倡打磨，确实好。 标准是最低要求，所以建议对重要设备或投资较大的设备进行打磨，对投资小的设备就没有必要进行打磨了。
6焊缝余高过大的危害 焊趾处易形成应力腐蚀裂纹对接接头的应力集中主要是焊缝余高引起的，对接接头的焊缝，其焊趾处的应力最大。 焊缝的余高愈大，应力集中程度愈严重,焊接接头的强度反而会降低。焊后削平余高,只要不低于母材，减少应力集中，有时反而可以提高焊接接头的强度。 7外焊缝余高大，不利于防腐 作业时如采用环氧树脂玻璃布进行防腐，外焊缝余高大，将使焊趾处不易压牢。同时，焊缝越高则防腐层就越应加厚，因标准规定防腐层的厚度是以外焊缝的顶点为基准测算的，这就加大了防腐成本。 8内焊缝余高大，增加输送介质的能源损失 输送用焊管内表面若未做涂层防腐处理时，其内焊缝的余高大,则对输送介质的摩擦阻力也大，由此将使输送管线的能耗增加。 9焊缝余高的控制措施 调整好焊接线能量 检查焊接线能量是否合适,一般用焊接接头的酸蚀样来检查。
钢结构拼接相关规范要求 一、《钢结构工程施工质量验收规范》GB50205-2001 8.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。翼缘板拼接长度不应小于2倍板宽，腹板拼接宽度不应小于300mm，长度不应小于600mm。 二、《钢结构工程施工规范》GB50755-2012 9.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm。翼缘板拼接长度不应小于600mm；腹板拼接宽度不应小于300mm，长度不应小于600mm。 9.2.2箱型构件的侧板拼接长度不应小于600mm，相邻两侧板拼接缝的间距不宜小于 200mm，侧板在宽度方向不宜拼接，当宽度超过2400mm确需拼接时，最小拼接宽度不宜小于板宽的1/4。 9.2.3设计无特殊要求时，用于次要构件的热轧型钢可采用直口全熔透焊接拼接，其拼接长度不应小于600mm。 9.2.4钢管接长时每个节间宜为一个接头，最短接长长度应符合下列规定： 1.当钢管直径d≤500mm时，不应小于500mm； 2.当钢管直径500mm＜d≤1000mm时，不应小于直径d; 3.当钢管直径＞1000mm时，不应小于1000mm； 4.当钢管采用卷制方式加工成型时，可有若干个接头，但最短接长长度应符合第1～3款的要求。 9.2.5钢管接长时，相邻管节或管段的纵向焊缝应错开，错开的最小距离（沿弧长方向）不应小于钢管壁厚的5倍，且不应小于200mm。 9.2.6部件拼接焊缝应符合设计文件的要求，当设计无要求时，应采用全熔透等强对接焊缝。 三、《钢结构焊接规范》GB50661-2011 5.1.5焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用： 1.在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：

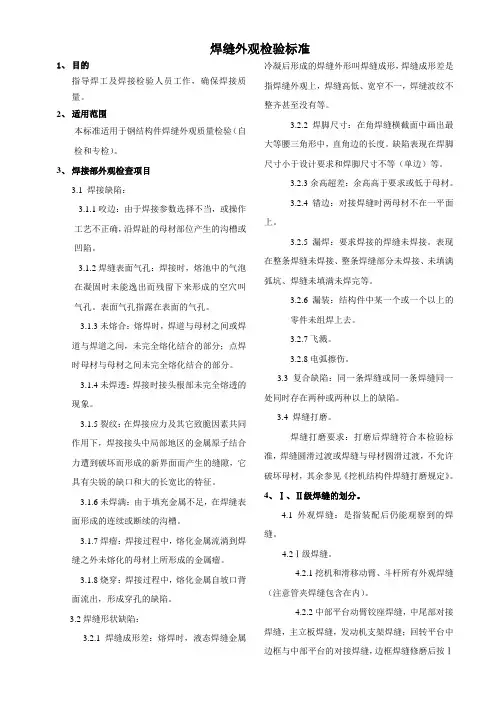

焊缝外观检查标准 外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。 焊缝外观检验分为：目视检验和尺寸检验 一、焊缝的目视检验 （一）目视检验的方法 采用直接目视检验。焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。 （二）目视检验的程序 应对焊接结构的所有可见焊缝进行目视检验。 （三）目视检验的项目 焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。

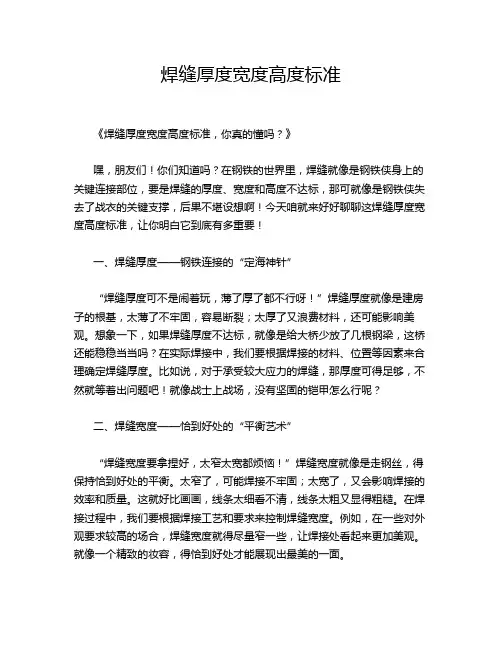

目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。 二、焊缝外形尺寸的检验 焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。 （一）对接焊缝外形尺寸的检验 对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。焊缝的余高，焊缝宽度是重点检验的外形尺寸。 1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝
宽度作如下规定： I 形坡口对接焊缝，其焊缝宽度c=b+2a 及余高应符合表二中I 形焊缝的规定。 非I 形坡口对接焊缝尺寸 I 形坡口对接焊缝尺寸 非I 形坡口对接焊缝，其焊缝宽度c=g+2a 及余高应符合表二中非I 形焊缝的规定。 对接焊缝余高和宽度的测量方法如下图： a ）测较小焊缝余高 b ）测较大的焊缝余高 c ）测焊缝宽度
钢结构焊缝符号 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。 表示焊缝的尺寸符号有哪些
焊缝的尺寸符号见表2-5。 焊接符号标注中的指引线 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所
示。 焊接符号标注方法 完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。 基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。标注对称
焊缝或双面埠缝可不加虚线，如图3-20所示。 焊缝尺寸符号及数据的标注原则如下： 1.在基本特号左边标注：钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。 2.在基本符号右边标注：焊缝长度l，焊缝间隙e，相同焊缝数量n。 3。在基本特号上边标注：坡口角度a，根部间隙b。 焊接符号标注实例及方法 在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。 焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
焊缝质量标准 4.1保证项目 4.1.1焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。 4.1.2焊工必须经考试合格，检查焊工相应施焊条件的合格证及 考核日期。 4.1.3 I、H级焊缝必须经探伤检验，并应符合设计要求和施工 及验收规范的规定，检查焊缝探伤报告。 4.1.4焊缝表面i、n级焊缝不得有裂纹、焊瘤、烧穿、弧坑等 缺陷。n级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且I级焊缝不得有咬边、未焊满等缺陷。 4.2基本项目 4.2.1焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属 之间过渡平滑，焊渣和飞溅物清除干净。 4.2.2表面气孔：I、n级焊缝不允许；m级焊缝每50mm长度 焊缝内允许直径w 0.4t ;且€ 3mm气孔2个；气孔间距w 6倍孔径。 4.2.3咬边：I级焊缝不允许。n级焊缝：咬边深度w 0.05t，且w 0.5mm连续长度W 100mm且两侧咬边总长w 10%焊缝长度。皿级焊 缝：咬边深度w 0.lt ,且w Imm注：t为连接处较薄的板厚。4.3允 许偏差项目，见表5-1。 5成品保护。
5.1焊后不准撞砸接头，不准往刚焊完的钢材上浇水。低温下应 采取缓冷措施。 5.2不准随意在焊缝外母材上引弧。 5.3各种构件校正好之后方可施焊，并不得随意移动垫铁和卡 具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。 5.4低温焊接不准立即清渣，应等焊缝降温后进行。 6应注意的质量问题 6.1尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线 偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。 6.2焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和 施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10?15mm 焊接中木允许搬动、敲击焊件。 6.3表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。 6.4焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条 正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。
钢结构焊接规范 焊接规范 ________________________________________ 发布时间：2007-8-31 14:51:40 浏览次数：548 1 适用范围 本规范适用于水轮发电机组及水工金属结构件设计图中规定的一、二类重要焊缝（一般是指要做射线检查或超声波检查的焊缝）的焊接。本规范不能包含的特殊焊缝的焊接按特殊制定的焊接工艺焊接。 2 一般要求 2.1 焊工资格 2.1.1一、二类重要焊缝应根据母材材质、板厚及焊接方法等主要内容由按SL35-92《水工金属结构焊工考试规则》考试具有相应合格项目的合格焊工进行焊接。 2.2 焊接材料 2.2.1使用的焊接材料应具有出厂合格证明书和质量保证书。 2.2.2焊接用CO2气体的纯度必须≥99.5% 2.3 焊接设备 2.3.1焊接设备必须具有参数稳定、调节灵活和安全可靠等性能，并能满足焊接规范的需要。 3 焊前准备 3.1 焊接坡口 3.1.1焊接坡口一般应符合GB985、GB986规定的要求。 3.1.2坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。 3.1.3焊接前，坡口内的水、油、锈其它污物必须清除干净。 3.2 焊件组装 3.2.1同厚度焊件的对接允许对口错位如下： 拼板焊缝不大于1mm，组装焊缝不大于2mm。 3.2.2坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙超过5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。 3.2 定位焊 3.2.1定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持有效合格证书的焊工承担。 3.2.2定位焊的焊缝应有一定的强度，但其厚度一般不应超过正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以不超过400mm为宜。 3.3 焊接垫板、引弧板和引出板的设置。 3.3.1技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以保证焊缝的焊透。 3.3.2埋弧自动焊接时应在焊缝的两端设置引弧板和引出板。 3.4 焊接材料的使用 3.4.1焊条和焊剂必须按使用说明烘干，烘干后的焊条和焊剂应保存在100-150℃的恒温箱内，焊工焊接时应放在保温筒内，随用随取。 4 焊接工艺 4.1焊接方法 4.1.1根据本厂情况、焊接方法按以下原则选用： a.母材为Q235-A、16Mn、20SiMn时除了用手工电弧焊外，可以用CO2气体保护罩和埋弧焊焊接。
钢结构焊缝检测方案 1、试验目的 检验钢结构焊缝质量。 2、仪器设备 1）超声波探伤仪（PXUT-350） 使用A型显示脉冲反射式探伤仪，其工作频率范围至少为1-5MHz，探伤仪应配备衰减器或增益控制器，其精度为任意相邻12dB误差在±1dB内，步进级每档不大于2dB，总调节量应大于60dB，水平线性误差不大于1%，垂直线性误差不大于5%。 2）探头（2.5Z10X16K2.5） 晶片的有效面积不应超过500mm2，且任一边长不应大于25mm。声束轴线水平偏离角应不大于2°。探头主声束垂直方向的偏离,不应有明显的双峰。 3、检测标准 《钢焊缝手工超声波探伤法和探伤结果分级》（GB 11345）4、抽检数量 根据《钢焊缝手工超声波探伤法和探伤结果分级》（GB 11345）的有关规定，来确定检测数量。 5、准备工作 为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责与业主、监理、施工等单位的联系、沟通工作，及
时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作。 6、测试方法及测试步骤 检验前,探伤人员应了解受验工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余探伤灵敏度应不低于评定线灵敏度。 扫查速度不应大于150mm/s,相邻两次探头移动间隔保证至少有探头宽度10%的重叠。 对波幅超过评定线的反射波,应根据探头位置、方向、反射波的位置判断其是否为缺陷，判断为缺陷的部位应在焊缝表面作出标记。 1）平板对接焊缝的检验： 为探测纵向缺陷，斜探头垂直于焊缝中心线在探伤面上，作锯齿型扫查，探头前后移动的范围应保证扫查到全部焊缝截面及热影响区，在保持探头垂直焊缝作前后移动的同时，还应作10°-15°的左右转动。 为探测焊缝及热影响区的横向缺陷应进行平行和斜平行扫查： ① B级检验时，可沿边缘使探头与焊缝中心线成10°-20°作斜平行的扫查。 ②C级检验时，可将探头放在焊缝及热影响区上作两个方向
焊缝外观质量检验标准 1 范围 本规范规定了手工电弧焊、钨极氩弧焊的焊缝外观质量要求。 2 符号 下列符号适用于本文件。 b ：焊缝余高的宽度； d ：气孔的直径； h ：缺陷尺寸（高度或宽度）； t ：壁厚或板厚； C ：焊缝宽度； 3 焊缝外观质量检验项目和要求 NO. 项目项目 说明 判定标准 说明 可视面不可视面 1 表面 气孔不允许 可视面不允许，非可 视面允许单个小的 气孔，气孔直径 d≤1 2 表面 夹渣不允许 3 焊滴 附着不允许 可视面不允许有 飞溅，非可视面在 100x50的范围内， φ1不超过一个
4 电弧 擦伤 不允许在焊缝接 头外面及母材表 面 焊缝接头的外面 及母材表面局部 出现应打磨，打磨 后呈光滑过度 5 焊缝 高度 h≤0.5 允许局部超高 h≤1 允许局部超高 非可视 工面打 磨平整 6 未焊 满或 凹坑 不允许 h≤0.5且 总长度不超过全 长的10％ 7 沿长 度方 向的 宽窄 差 焊缝宽窄差值，且在整个焊缝长度范 围内ΔC≤2 任意 300mm内 8 焊缝 超厚 允许局部超高； 焊高≥5mm， h≤1mm； 焊高≤5mm， h≤0.5mm； 允许局部超高； 焊高≥5mm， h≤1.5mm； 焊高≤5mm， h≤1mm； 参考现 场工艺 指标
9 焊缝 减薄 不允许低于规定 高度 允许局部减薄； 焊高≥5mm h≤1.5； 焊高≤5mm h≤1； 参考现 场工艺 指标 10 凹度 过大 或凸 度过 大 凸凹不得超过焊 高的1/4 凸凹不得超过焊 高的1/3 参考现 场工艺 指标 11 焊缝 宽窄 差ΔC 焊缝指定范围内宽窄差不得超过焊高 的1/4 任意200 范围内 12 焊缝 边缘 直线 度f f≤1mm （焊高≤5mm，允 许有1mm的直线度 误差） f≤1.5 （焊高≥5mm，允 许有1.5mm直线度 误差） f≤1mm （焊高≤5mm，允 许有1.5mm的直线 度误差） f≤1.5mm （焊高≥5mm，允 许有2mm直线度误 差） 任意 300mm内 13 咬 边不允许 连续缺陷h≤0.5， 局部缺陷h≤0.5， 全长10％以内
钢结构焊接最易出现的问题及解决措施 钢结构指主要由钢制材料组成的结构，是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。 钢结构在焊接过程中，有许多需要注意的事项，一旦疏忽，有可能铸成大错。 1、焊接施工不注意选择最佳电压 【现象】 焊接时无论是打底、填充、盖面，不管坡口尺寸大小，均选择同一电弧电压。这样有可能达不到要求的熔深、熔宽，出现咬边、气孔、飞溅等缺陷。 【措施】 一般针对不同情况应该分别选择相应长弧或短弧能得到较好的焊接质量和工作效率。例如打底焊接时为了能得到较好的熔深应该采用短弧操作，填充焊或盖面焊接时为了得到较高的效率和熔宽可以适当加大电弧电压。 2、焊接不控制焊接电流 【现象】 焊接时，为了抢进度，对于中厚板对接焊缝采取不开坡口。强度指标下降，甚至达不到标准要求，弯曲试验时出现裂纹，这样会使焊缝接头性能不能保证，对结构安全构成潜在危害。【措施】 焊接时要按工艺评定中的焊接电流控制，允许有10～15%浮动。坡口的钝边尺寸不宜超过6mm。对接时，板厚超过6mm时，要开坡口进行焊接。 3、不注意焊接速度与焊接电流，焊条直径协调使用 【现象】 焊接时不注意控制焊接速度与焊接电流，焊条直径、焊接位置协调起来使用。如对全熔透的角缝进行打底焊时，由于根部尺寸窄，如焊接速度过快，根部气体、夹渣没有足够的时间排出，易使根部产生未熔透、夹渣、气孔等缺陷；盖面焊时，如焊接速度过快，也易产生气孔；焊接速度过慢，则焊缝余高会过高，外形不整齐；焊接薄板或钝边尺寸小的焊缝时，焊接速度太慢，易出现烧穿等情况。 【措施】 焊接速度对焊接质量和焊接生产效率有重大影响，选用时配合焊接电流、焊缝位置（打底焊，填充焊，盖面焊）、焊缝的厚薄、坡口尺寸选取适当的焊接速度，在保证熔透，气体、焊渣易排出，不烧穿，成形良好的前提下选用较大的焊接速度，以提高生产率效率。 4、施焊时不注意控制电弧长度 【现象】 施焊时不根据坡口形式、焊接层数、焊接形式、焊条型号等适当调整电弧长度。由于焊接电弧长度使用不当，较难得到高质量的焊缝。 【措施】 为了保证焊缝质量，施焊时一般多采用短弧操作，但可以根据不同的情况选用合适的弧长以获得最优的焊接质量，如V形坡口对接、角接的第一层应使用短些的电弧，以保证焊透，且不发生咬边现象，第二层可以稍长，以填满焊缝。焊缝间隙小时宜用短弧，间隙大时电弧可稍长，焊接速度加快。仰焊电弧应最短，以防止铁水下流；立焊、横焊时为了控制熔池温度，也要用小电流、短弧焊接。另外，无论采取什么焊接，在运动过程中要注意始终保持弧长基本不变，以此确保整条焊缝的熔宽和熔深一致。 5、焊接不注意控制焊接变形 【现象】
钢结构练习二焊缝连接 一、选择题（××不做要求） 1．焊缝连接计算方法分为两类，它们是（C ）。 A）手工焊缝和自动焊缝B）仰焊缝和俯焊缝 C）对接焊缝和角焊缝D）连续焊缝和断续焊缝 2．钢结构连接中所使用的焊条应与被连接构件的强度相匹配，通常在被连接构件选用Q345时，焊条选用（B ）。 A）E55 B）E50 C）E43 D）前三种均可 3．产生焊接残余应力的主要因素之一是（ C ）。 A）钢材的塑性太低B）钢材的弹性模量太高 C）焊接时热量分布不均D）焊缝的厚度太小 ××4．不需要验算对接焊缝强度的条件是斜焊缝的轴线和外力N之间的夹角θ满足（B ）。 A）tanθ≤1.5 B）tanθ>1.5 C）θ≥70° D）θ<70° 5．角钢和钢板间侧焊搭接连接，当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同时，（C ）。 A）角钢肢背的侧焊缝与角钢肢尖的侧焊缝受力相等 B）角钢肢尖侧焊缝受力大于角钢肢背的侧焊缝 C）角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝 D）由于角钢肢背和肢尖的侧焊缝受力不相等，因而连接受有弯矩的作用 6．在动荷载作用下，侧焊缝的计算长度不宜大于（B ）。 A）60h f B）40 h f C）80 h f D）120 h f 7．直角角焊缝的有效厚度h e＝（ A ）。 A）0.7 h f B）h f C）1.2 h f D）1.5 h f 8．等肢角钢与钢板相连接时，肢背焊缝的内力分配系数为（ A ）。 A）0.7 B）0.75 C）0.65 D）0.35 9．图示的角焊缝在P的作用下，最危险点是（ B ）。 A）a、b点 B）b、d点 C）c、d点 D）a、c点 ××10．对于直接承受动力荷载的结构，计算正面直角焊缝时（ C ）。 A）要考虑正面角焊缝强度的提高B）要考虑焊缝刚度影响 C）与侧面角焊缝的计算式相同D）取βf＝1.22 11．斜角焊缝主要用于（ C ）。 A）钢板梁B）角钢桁架C）钢管结构D）薄壁型钢结构
摘要论述了焊缝的形状尺寸与焊缝质量的关系，介绍了焊接中力对熔池金属的流动及熔池形状的影响、焊接参数和工艺因素对焊缝尺寸的影响，对焊缝缺陷产生的原因进行了分析并提出了预防措施。 1 焊缝形状尺寸与焊缝质量的关系 对接接头最重要的尺寸是熔深H,它直接影响到接头承载能力;另一个重要尺寸是焊缝宽度B。B与H之比构成的焊缝成形系数影响到熔池中的气体逸出的难易、熔池的结晶方向,以及焊缝中心偏析严重程度等(见图1)。 焊缝的另一个尺寸是余高。余高可避免熔池金属凝固收缩时形成缺陷,也可增大焊缝截面,提高承载能力(见图2、图3)。但余高过大将引起应力集中或疲劳寿命的下降,因此要限制余高的尺寸。为提高工件的疲劳寿命,焊后应将余高去掉,形成凹形焊缝(见图 4)。 在焊接技术标准中,对各类焊接的外观质量都有详细规定,包括焊缝余高、焊缝余高差、焊缝宽度、角变形量以及焊缝表面缺陷。如裂纹、未熔合、根部未焊透、气孔、夹渣、咬边、根部凸出和内凹等。
2 焊缝中力对熔池金属的流动及熔池形状的影响 在焊接电弧的作用下,熔池表面凹陷,液态金属被排向熔池尾部,使熔池尾部的液面高出。熔池金属除了向尾部流动之外,在其他力的作用下还产生各种形式的流动。 (1)熔池金属的重力熔池金属重力的大小与其流动的方向及焊接的位置有关,往往会破坏熔池的稳定性,这是影响焊缝成形的重要因素。 (2)电磁力电流进入熔池时,由于斑点面积较小,而熔池中的导电面积较大,这样斑点处的电流密度大、压力高,其他处的电流密度小、压力低,压力差使熔池中心处的金属向下流,而熔池四周的金属流向熔池中心形成旋涡。金属流动时,熔池中心的高温金属把热量带向熔池底部而使熔池加大。 (3)表面张力熔池金属表面张力的大小取决于液体金属的成分和温度。表面张力将阻止熔池金属在重力作用下的流动。表面张力对熔池金属在熔池界面上接触的大小也有影响。 3 焊接参数和工艺因素对焊缝尺寸的影响 (1)焊接电流焊接电流增大,工件上电弧力的热输出大,热源位置下移,熔深增大;弧柱直径增大,电弧潜入工件的深度增大,电弧斑点移动范围受到限制,因而熔宽基本不变;焊丝熔化量成比例增多,所以余高增大。 (2)电弧电压电弧电压增大后,电弧功率增大,工件热输入有所增大;同时弧长加大,热输入量减少,因此熔深减小而熔宽增大,焊丝因熔宽增大熔化量略有减少,从而导致余高减小。 (3)焊接速度焊速提高时热输出量减少,熔宽和熔深都减小,余高也因单位长度焊缝上的焊接金属的熔敷量与焊速成反比而有所减小。 (4)电流的种类和极性熔化极电弧焊时,直流反接时焊缝熔深和熔宽都要比直流正接时大,交流焊接时介于两者之间。钨极氩弧时直流正接的熔深最大,反接最小。 (5)焊丝直径和伸出长度的影响熔化极电弧焊时,如果电弧不变,焊丝直径小,则焊丝上的电流密度大,热量集中,因此熔深增大,熔宽减小,余高增大,焊丝伸出长度加大时焊丝电阻热增大,焊丝熔化量增多,余高增大,熔深略减小。 (6)坡口和间隙其他条件不变时,坡口和间隙的尺寸越小,余高越小。 (7)工件的材料和厚度工件材料的密度越大,液态金属排出越困难,熔深减小;工件材料的厚度越大,熔深和熔宽小。 4 焊缝缺陷产生的原因及预防措施
