(一) PMSM 的数学模型
交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设：
1) 忽略电机的磁路饱和，认为磁路是线性的；
2) 不考虑涡流和磁滞损耗；
3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的
磁势，忽略气隙中的高次谐波；
4) 驱动开关管和续流二极管为理想元件；
5) 忽略齿槽、换向过程和电枢反应等影响。
永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下：
(l)电机在两相旋转坐标系中的电压方程如下式所示:
d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ?=+-????=++??
其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。
若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。
cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ?? ?-????? ??=--- ? ???? ???? ?+-+?
?
(2)d/q 轴磁链方程： d d d f q q q L i L i ψψψ=+???=??
其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为
倍。
(3)转矩方程：
32
e d q q d T p i i ψψ??=-?? 把它带入上式可得:
3()233()22
e f q d q d q f q d q d q T p i L L i i p i p L L i i ψψ??=+-??=+- 对于上式，前一项是定子电流和永磁体产生的转矩，称为永磁转矩；后一项是转
子突极效应引起的转矩，称为磁阻转矩，若Ld=Lq ，则不存在磁阻转矩，此时，转矩方程为：
32
e f q t q T p i k i ψ== 这里，t k 为转矩常数，32
t f k p ψ=
。 (4)机械运动方程： m e m L d T J B T dt
ωω=++ 其中，m ω是电机转速，L T 是负载转矩，J 是总转动惯量(包括电机惯量和负载惯量)，B 是摩擦系数。
(二) 直线电机原理
永磁直线同步电机是旋转电机在结构上的一种演变，相当于把旋转电机的定子和动子沿轴向剖开，然后将电机展开成直线，由定子演变而来的一侧称为初级，转子演变而来的一侧称为次级。由此得到了直线电机的定子和动子，图1为其转变过程。
直线电机不仅在结构上是旋转电机的演变，在工作原理上也与旋转电机类似。在旋转的三相绕组中通入三相正弦交流电后，在旋转电机的气隙中产生旋转气隙磁场，旋转磁场的转速（又叫同步转速）为：
60(/min)s f n r p
= （1-1） 其中，f —交流电源频率，p —电机的极对数。
如果用v 表示气隙磁场的线速度，则有：
22(/)60
s p v n f mm s ττ== （1-2）
其中，τ为极距。
当旋转电机展开成直线电机形式以后，如果不考虑铁芯两端开断引起的纵向边端效应，此气隙磁场沿直线运动方向呈正弦分布，当三相交流电随时间变化时，气隙磁场由原来的圆周方向运动变为沿直线方向运动，次级产生的磁场和初级的磁场相互作用从而产生电磁推力。在直线电机当中我们把运动的部分称为动子，对应于旋转电机的转子。这个原理和旋转电机相似，二者的差异是：直线电机的磁场是平移的，而不是旋转的，因此称为行波磁场。这时直线电机的同步速度为v=2f τ,旋转电机改变电流方向后，电机的旋转方向发生改变，同样的方法可以N
S
N S
N
S
N
S 转矩T
推力F
定子（初级）
转子（次级）
图1永磁直线同步电机的演变过程
初级
次级行波磁场
A Z
B N 级-以是电机的次级，要根据实际的情况来确定。基本结构如图3所示，永磁同步直线电机的速度等于电机的同步速度：
2s v v f τ== （1-3）
矩）控制，使得其可以类似于直流电机中的电流（力矩）控制。
矢量控制技术是通过坐标变换实现的。
坐标变换需要坐标系，变化整个过程给出三个坐标系：
1)静止坐标系（a，b，c）：定子三相绕组的轴线分别在此坐标系的
a，b，c三轴上；
2)静止坐标系（α，β）：在（a，b，c）平面上的静止坐标系，且
α轴与a轴重合，β轴绕α轴逆时针旋转90度；
3)旋转坐标系（d,q）:以电源角频率旋转的坐标系。
矢量控制技术对电流的控制实际上是对合成定子电流矢量s i的控制，但是对合成定子电流矢量s i的控制的控制存在以下三个方面的问题：
1)s i是时变量，如何转换为时不变量
2)如何保证定子磁势和转子磁势之间始终保持垂直
3)s i是虚拟量，力矩T的控制最终还是要落实到三相电流的控制
上，如何实现这个转换
s i从静止坐标系（a，b，c）看是以电源角频率旋转的，而从旋转坐标系（d,q）上看是静止的，也就是从时变量转化为时不变量，交流量转化为直流量。
所以，通过Clarke和Park坐标变换（即3/2变换），实现了对励磁电流id 和转矩电流iq的解耦。在旋转坐标系（d,q）中，s i已经成为了一个标量。令s i
在q轴上（即让id=0），使转子的磁极在d轴上。这样，在旋转坐标系（d,q）中，我们就可以象直流电机一样，通过控制电流来改变电机的转矩。且解决了以上三个问题中的前两个。
但是，id、iq不是真实的物理量，电机的力矩控制最终还是由定子绕组电流ia、ib、ic（或者定子绕组电压ua、ub、uc）实现，这就需要进行Clarke和Park 坐标逆变换。且解决了以上三个问题中的第三个。
力矩回路控制的实现：
1)图中电流传感器测量出定子绕组电流ia,ib作为clarke变换的
输入，ic可由三相电流对称关系ia+ib+ic=0求出。
2)clarke变换的输出iα,iβ，与由编码器测出的转角Θ作为
park变换的输入，其输出id与iq作为电流反馈量与指令电流idref
及iqref比较，产生的误差在力矩回路中经PI运算后输出电压值ud,uq。
3)再经逆park逆变换将这ud,uq变换成坐标系中的电压u α,u
β。
4)SVPWM算法将uα,uβ转换成逆变器中六个功放管的开关控制信
号以产生三相定子绕组电流。
(四)电流环控制
交流伺服系统反馈分为电流反馈、速度反馈和位置反馈三个部分。其中电流环的控制是为了保证定子电流对矢量控制指令的准确快速跟踪。
电流环是内环，SVPWM控制算法的实现主要集中在电流环上，电流环性能指标的好坏，特别是动态特性，将全面影响速度、位置环。
PI调节器不同于P调节器的特点:
1)P调节器的输出量总是正比于其输入量;
2)而PI调节器输出量的稳态值与输入无关, 而是由它后面环节
的需要决定的。后面需要PI调节器提供多么大的输出值, 它就能提供
多少, 直到饱和为止。
电流环常采用PI控制器，目的是把P控制器不为0 的静态偏差变为0。电流环控制器的作用有以下几个方面：
3)内环；在外环调速的过程中，它的作用是使电流紧跟其给定电流
值（即外环调节器的输出）；
4)对电网电压波动起及时抗干扰作用；
5)在转速动态过程中（起动、升降速）中，保证获得电机允许的最
大电流-即加速了动态过程；
6)过载或者赌转时，限制电枢电流的最大值，起快速的自动保护作
用。
电流环的控制指标主要是以跟随性能为主的。在稳态上，要求无静差；在动态上，不允许电枢电流在突加控制作用时有太大的超调，以保证电流电流在动态过程中不超过允许值。
双闭环电机调速过程中所希望达到的目标：
1)起动过程中: 只有电流负反馈, 没有转速负反馈。
2)达到稳态后: 转速负反馈起主导作用; 电流负反馈仅为电流随
动子系统。
双闭环电机具体工作过程：根据检测模块得到的速度值和电流值实现电机转速控制。当测量的实际转速低于设定转速时，速度调节器的积分作用使速度环输出增加，即电流给定上升，并通过电流环调节使PWM占空比增加，电动机电流增加，从而使电机获得加速转矩，电机转速上升；当测量的实际转速高于设定转速时，转速调节器速度环的输出减小，电流给定下降，并通过电流环调节使PWM 占空比减小，电机电流下降，从而使电机因电磁转矩的减小而减速。当转速调节器处于饱和状态时，速度环输出达到限幅值，电流环即以最大限制电流实现电机加速，使电机以最大加速度加速。
电流环的主要影响因素有：电流调节器参数、反电动势、电流调节器零点漂移。电流调节器的参数中，比例参数Kp越大，动态响应速度越快，同时超调也大，因此，在调节过程中应该根据动态性能指标来选择Kp；而积分系数Ti越大，电流响应稳态精度就越高。
(五)弱磁控制
所谓弱磁控制和强磁控制是指通过对电动机或发电机的励磁电流进行的控制。“弱磁”就是励磁电流小于额定励磁电流；“强磁”则是比额定励磁电流大的励磁电流。
强磁控制又称为强励控制，主要用在发电机短路保护或欠电压保护方面。当发电机端电压接近于0或下降太多，此时需要通过强行励磁，可使发电机的端电压升高，输出电流增大，触发保护装置动作跳闸，实现保护。
弱磁控制则主要是电动机进行弱磁调速用，发电机弱磁控制则主要是指由直流发电机-直流电动机构成的G-M拖动系统，为了得到软的或下坠的机械特性时才使用。
(六)电流传感器
霍尔传感器是一种磁传感器。用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。
霍尔效应：如图1所示，在半导体薄片两端通以控制电流I ，并在薄片的垂直方向施加磁感应强度为B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H 的霍尔电压，它们之间的关系为：d
IB k
U H
式中d 为薄片的厚度，k 称为霍尔系数，它的大小与薄片的材料有关。 电流传感器：由于通电螺线管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
霍尔电流传感器工作原理如图6所示，标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。
(一) PMSM 的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1) 忽略电机的磁路饱和，认为磁路是线性的； 2) 不考虑涡流和磁滞损耗； 3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的 磁势，忽略气隙中的高次谐波； 4) 驱动开关管和续流二极管为理想元件； 5) 忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： (l)电机在两相旋转坐标系中的电压方程如下式所示: d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ?=+-????=++?? 其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ?? ?-????? ??=--- ? ???? ???? ?+-+? ? (2)d/q 轴磁链方程： d d d f q q q L i L i ψψψ=+???=?? 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为 倍。
（一）PMSM的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1）忽略电机的磁路饱和，认为磁路是线性的； 2）不考虑涡流和磁滞损耗； 3）当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波； 4）驱动开关管和续流二极管为理想元件； 5）忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型山电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： （1）电机在两相旋转坐标系中的电压方程如下式所示： 叫=RJd + Ld - — 3趴 at 此 dt 其中，Rs为定子电阻；ud、uq分别为d、q轴上的两相电压；id、iq分别为d、q轴上对应的两相电流；Ld、Lq分别为直轴电感和交轴电感；为电角速度；巾d、Wq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 / X cos 8 一sin。 （22 、 2 / \ = cos（。一—-sm(8— 3 3 宀 2 2 cos(& + -?r) 一sin(8 + - I 3 3丿 （2）d/q轴磁链方程： 其中，Wf为永磁体产生的磁链，为常数，,而◎=% 是机械角速度，P为同步电机的 极对数，3c为电角速度，eO为空载反电动势，其值为

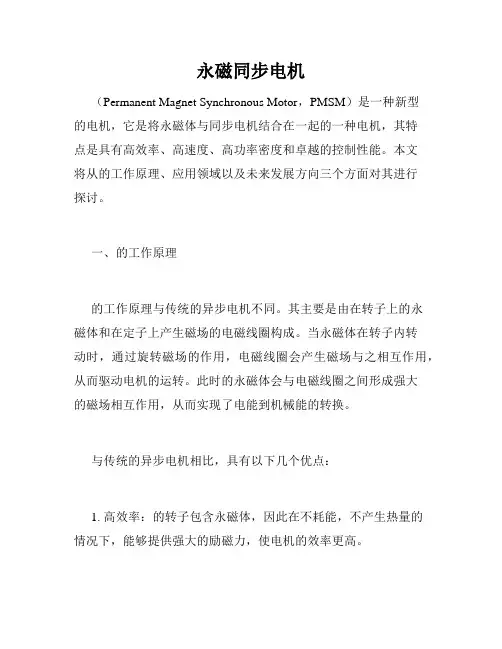

第2章永磁同步电机结构及控制方法 2.1 永磁同步电机概述 永磁同步电动机的运行原理与电励磁同步电动机相同，但它以永磁体提供的磁通替代后的励磁绕组励磁，使电动机结构较为简单，降低了加工和装配费用，且省去了容易出问题的集电环和电刷，提高了电动机运行的可靠性；又因无需励磁电流，省去了励磁损耗，提高了电动机的效率和功率密度。因而它是近年来研究得较多并在各个领域中得到越来越广泛应用的一种电动机。 永磁同步电动机分类方法比较多：按工作主磁场方向的不同，可分为径向磁场式和轴向磁场式；按电枢绕组位置的不同，可分为内转子式(常规式)和外转子式；按转子上有无起绕组，可分为无起动绕组的电动机(用于变频器供电的场合，利用频率的逐步升高而起动，并随着频率的改变而调节转速，常称为调速永磁同步电动机)和有起动绕组的电动机(既可用于调速运行又可在某以频率和电压下利用起动绕组所产生的异步转矩起动，常称为异步起动永磁同步电动机)；按供电电流波形的不同，可分为矩形波永磁同步电动机和正弦波永磁同步电动机(简称永磁同步电动机)。异步起动永磁同步电动机用于频率可调的传动系统时，形成一台具有阻尼(起动)绕组的调速永磁同步电动机。 永磁同步伺服电动机的定子与绕组式同步电动机的定子基本相同。但根据转子结构可分为凸极式和嵌入式两类。凸极式转子是将永磁铁安装在转子轴的表面，如图 2-1(a)。因为永磁材料的磁导率十分接近空气的磁导率，所以在交轴(q 轴)、直轴(d 轴)上的电感基本相同。嵌入式转子则是将永磁铁安装在转子轴的内部，如图 2-1(b)，因此交轴的电感大于直轴的电感。并且，除了电磁转矩外，还有磁阻转矩存在。 为了使永磁同步伺服电动机具有正弦波感应电动势波形，其转子磁钢形状呈抛物线状，其气隙中产生的磁通密度尽量呈正弦分布；定子电枢绕组采用短距分布式绕组，能最大限度地消除谐波磁动势。永磁体转子产生恒定的电磁场。当定子通以三相对称的正弦波交流电时，则产生旋转的磁场。两种磁场相互作用产生电磁力，推动转子旋转。如果能改变定子三相电源的频率和相位，就可以改变转子的转速和位置。
永磁同步电机控制方法以及常见问题永磁同步电机控制方法以及常见问题。永磁同步是电流源控制模式，电流源频率定了，当然转速也定了，所有你看的永磁同步设置多少转速计算出来也是多少转速。 1.掌握永磁同步电机的成熟控制方法和开发内容后如何转型 (1)仿真：连续simulink+线性电机模型仿真，离散模型+线性电机+线性电机模型，q 格式离散模型+线性电机模型，simplorer+ansoft+无位置开环和闭环q格式仿真，模拟实际电机的线性电机模型建立，matlabgui+simulink仿真。都是无位置开环切闭环模式，各种仿真变着花样玩，ekf，hfi，pll，atan，磁连观测，扩展反电视等各种无位置仿真。仿真和实际跑板子其实只要电流采样底层做得好，过调制出得来都可以和仿真对的上。 (2)电机参数识别，通过变频器激励与响应实现，其余的表示不靠谱，可以在电机启动前10s内辨识出来。没啥用。 (3) 控制性能优化，6次谐波自适应陷波滤波，sogi等手段。 (4) 压缩机驱动自动力矩补偿。
(5) svpwm简单快速实现与单电阻采样结合研究。 (6) 各种各样电机调试与性能测试，我调试的电机型号应该有上千款了，仅限于 10w-20kw永磁同步电机，都快调试吐了，测试电机单体性能，带变频器运行极限测试 2.永磁同步电机初始角设置的问题 电机控制的调试里除却方波驱动，基本都会有一个类似于超前角的变量，该变量非常重要，直接影响速度，效率和抖动性。改变该角可以降低输出转矩，但可能会带来其他问题。 旋转转子使d轴指向A+与A-的中心线，就找到了初始角！但是对模型的初始角修改一下之后，在同样Thet角下，转矩下降好多！现在问题是在在修改初始角之后输出转矩能够稳定吗？这个输出转矩应该是与负载大小有关! 修改后的初始角与原来A相反电势为0对应的初始角，他们对应的输出转矩一定会变化的，且修改后的初始角中设定的功率角不是真正的模型功率角；至于设定负载我还没尝试过，不过我觉得你说的应该是对的。 其实我刚开始主要是对修改初始角后模型输出转矩稳定性有疑问，按照你的说法现在转矩应该是稳定的！那么对于一个永磁同步电机模型，峰值转矩可以达到，但是要求的额定转矩却过大，当修改模型之后达到要求的额定转矩时，峰值转矩却达不到，敢问你觉得应该从方面修改模型？？或是我修改模型的思路有问题 3.永磁同步电机控制的建模问题讨论，如模型仿真慢、联合仿真问题、PI控制问题等 两种控制方式不一样的所有输出量不一样。 永磁同步是电流源控制模式，电流源频率定了，当然转速也定了，所有你看的永磁同步设置多少转速计算出来也是多少转速。 无刷电机是电压源控制模式，而且计算出来都是开环的。性能由空载转速，电阻，电感
电机的基础知识和详细介绍 电机 泛指能使机械能转化为电能、电能转化为机械能的一切机器。特指发电机、电能机、电动机。 电机及电机学概念 电机定义：是指依据电磁感应定律实现电能的转换或传递的一种电磁装置。电动机也称电机（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。 发电机在电路中用字母“G”表示。它的主要作用是利用机械能转化为电能，目前最常用的是，利用热能、水能等推动发电机转子来发电，随着风力发电技术的日趋成熟，风电也慢慢走进我们的生活。 变压器，在有的书上称之为静止的电机。从电机的定义发现，这么说也有它的道理的。 电动机的种类 1．按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。其中交流电动机还分为单相电动机和三相电动机。 2．按结构及工作原理分类根据电动机按结构及工作原理的不同，可分为直流电动机，异步电动机和同步电动机。 同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。 异步电动机可分为感应电动机和交流换向器电动机。感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机等。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。 直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
3．按起动与运行方式分类根据电动机按起动与运行方式不同，可分为电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。 4．按用途分类可分为驱动用电动机和控制用电动机。 驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。 控制用电动机又分为步进电动机和伺服电动机等。 5．按转子的结构分类根据电动机按转子的结构不同，可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。 6．按运转速度分类根据电动机按运转速度不同，可分为高速电动机、低速电动机、恒速电动机、调速电动机。 低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。 调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。 异步电动机的转子转速总是略低于旋转磁场的同步转速。 同步电动机的转子转速与负载大小无关而始终保持为同步转速。 一.、直流电动机 直流电动机是依靠直流工作电压运行的电动机，广泛应用于收录机、录像机、影碟机、电动剃须刀、电吹风、电子表、玩具等。 1．电磁式直流电动机电磁式直流电动机由定子磁极、转子（电枢）、换向器（俗称整流子）、电刷、机壳、轴承等构成， 电磁式直流电动机的定子磁极（主磁极）由铁心和励磁绕组构成。根据其励磁（旧标准称为激磁）方式的不同又可分为串励直流电动机、并励直流电动机、
【关键字】设计、情况、方法、环节、运行、问题、系统、快速、保持、建立、特点、位置、理想、基础、需要、主导、作用、标准、结构、速度、关系、简化、调节、保护、保证、解决、方向、实现、转变、落实 (一) PMSM 的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1) 忽略电机的磁路饱和，认为磁路是线性的； 2) 不考虑涡流和磁滞损耗； 3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势， 忽略气隙中的高次谐波； 4) 驱动开关管和续流二极管为理想元件； 5) 忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： (l)电机在两相旋转坐标系中的电压方程如下式所示: 其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 (2)d/q 轴磁链方程： 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项 倍。 (3)转矩方程： 把它带入上式可得: 对于上式，前一项是定子电流和永磁体产生的转矩，称为永磁转矩；后一项是转 子突极效应引起的转矩，称为磁阻转矩，若Ld=Lq ，则不存在磁阻转矩，此时，转矩方程为： 这里，t k 为转矩常数，32 t f k p ψ=。 (4)机械运动方程： 其中，m ω是电机转速，L T 是负载转矩，J 是总转动惯量(包括电机惯量和负载惯量)，B 是摩擦系数。 (二) 直线电机原理 永磁直线同步电机是旋转电机在结构上的一种演变，相当于把旋转电机的定
无刷三相同步发电机培训教材 ?Skip Record If...? 第一章简介 我们所指的发电机是无刷三相同步发电机(以下简称发电机)。 它们的用途是：与往复式内燃机相配套组成发电机组，可作为国防、邮电通讯、机场、医院、大厦以及石油勘探、工矿企业等部门的固定电源或备用电源。 第二章工作原理 电压输出（发电） 励磁机定子(剩磁) 主机定子 旋转整流器 主机转子往复式内燃机 往复式内燃机带动主机转子旋转，励磁机定子的剩磁（磁钢）切割励磁机转子的线圈发电，通过旋转整流器将交流转化成直流给主机转子励磁，主机转子线圈产生的磁场切割主机定子线圈发电。然后，A VR 对主机定子的输出电压作出反馈（一般是两相检测，一个作为信号电压，一个作为电源电压），通过控制励磁机的磁场电流，来达到控制主机磁场电流的要求。
第三章TWG系列无刷三相同步发电机介绍 H 225 250 315 型号 TWG2 TWG3 TWG4 C D E F G C D E F G C D E kW 30 40 50 64 75 75 90 100 120 150 200 250 300 H 225 250 型号 C D E F G H C D E F G kW 20 24 30 40 50 64 75 90 100 120 150 H 315 400 型号 TWG5 C D E F G C D E F G kW 200 250 300 355 400 450 500 630 720 800 1、产品型号定义（新系列）： TWG E 1 TWG表示系列特征号 机座号---2: 200, 3: 250, 4: 315, 5: 400 .1表示为新一代发电机（与旧系列的区别） 铁心长度 结构方式---1：单轴承2：双轴承 2、无刷的定义：没有电刷，与有刷发电机的区别。用励磁机取代电刷的功能，励磁机也是一个小发电机，所以有时也称之为两级发电机。 3、三相的说明：我们的发电机可以接成单相的（8个端子，12引出线），但功率仅相当于三相时的约60%。所以我们的发电机还可以接成不同的电压，最典型的有两种，一种是串联星形，一种是并联星形。 注意: 发电机的电压、频率、相数---不同的电网要求、不同的负载 4．同步：发电机转子的转速与旋转磁场的转速是一样的，与异步机不同。 n=60f/p---n: 转速(r/min), f: 频率(Hz), p: 极对数 （4极，1500r/min, 50Hz, 380-400-415V） （4极，1800r/min, 60Hz, 440-460-480V） 第四章发电机的基本概念 1．发电机的功率是如何定义的？（我们这里指陆用）（kW=） 1)持续功率S1/40℃：在额定负载下运行,绕组绝缘允许每12小时过载1小时,每年运行时间无限制; 2）备用功率40℃:在恒定负载下运行,每年最多运行500小时(连续运行时最多300小时),绕组温升允许超过H级温升. 3）备用功率27℃:在恒定负载下运行,每年最多运行500小时(连续运行时最多300小时),绕组温升允许超
第一章电动机绕组基础知识 绕组是电动机进行电磁能量转换与传递，从而实现将电能转化为机械能的关键部件。绕组是电动机最重要的组成部分，又是电动机最容易出现故障的部分，所以在电动机的修理作业中大多属绕组修理。在本章中，主要介绍与电动机绕组有关的若干基础知识。 第一节电动机绕组的类别 电动机绕组按其结构可有多种类别，今将数种较常用的分类简介于下： 一、集中式绕组与分布式绕组 1、集中式绕组 安装在凸形磁极铁心上的绕组，例如直流电动机定子上的主磁极绕组和换向极绕组，是集中式绕组。对于三相电动机而言，如果每相绕组在每个磁极下只占有一个槽，在这种情况下，则也是集中式绕组。 2、分布式绕组 分散布置于铁心槽内的绕组，例如直流电动机的转子绕组以及三相电动机的定子绕组和转子绕组，都是分布式绕组。 二、短距绕组、整距绕组与长距绕组 1、短距绕组 绕组的节距小于极距的绕组，叫做短距绕组。短距绕组广泛应用于直流电动机的转子绕组以及三相交流单速电动机的定子绕组。 2、整距绕组 绕组的节距等于极距的绕组，叫做整距绕组，又称全距绕组或满距绕组。 3、长距绕组 绕组的节距大于极距的绕组，叫做长距绕组。除了在三相交流单绕组多速电动机中会有长距绕组以外，一般情况下，不用长距绕组。 三、单层绕组、双层绕组与单双层绕组 1、单层绕组 在铁心槽内仅嵌一层线圈边的绕组，叫单层绕组。单层绕组在10千瓦以下的小功率三相电动机中应用较多。 2、双层绕组 在铁心槽内嵌有上、下两层线圈边的绕组，叫双层绕组。双层绕组广泛应用于直流电动机以及功率在10千瓦以上的三相电动机。 3、单双层绕组 有少数三相异步电动机，定子铁心的一部分槽中仅嵌入单层线圈边，而在另一部分槽中则嵌有双层线圈边，这种既有单层又有双层的绕组，即单双层绕组。这种绕组是由双层短距绕组演变而来的。 四、整数槽绕组与分数槽绕组 1、整数槽绕组 三相电动机绕组中，每极每相槽数为整数的叫整数槽绕组。 2、分数槽绕组 三相电动机绕组中，每极每相槽数为分数的叫分数槽绕组。分数槽仅用于双层绕组。 五、600 相带、300 相带、和1200 相带绕组 1、600相带绕组 相带为600的绕组称为600相带绕组。通常单速三相电动机都采用600相带绕组. 2、300相带绕组 在嵌有Y和Δ两套绕组，Y-Δ混合连接的三相电动机中，把600相带一分为二，即形成了300相带绕组。 3、1200相带绕组 在单绕组三相多速电动机中，有1200相带绕组
(一) P M S M 的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1) 忽略电机的磁路饱和，认为磁路是线性的； 2) 不考虑涡流和磁滞损耗； 3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波； 4) 驱动开关管和续流二极管为理想元件； 5) 忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： (l)电机在两相旋转坐标系中的电压方程如下式所示: 其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 (2)d/q 轴磁链方程： 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项 倍。 (3)转矩方程： 把它带入上式可得: 对于上式，前一项是定子电流和永磁体产生的转矩，称为永磁转矩；后一项是转 子突极效应引起的转矩，称为磁阻转矩，若Ld=Lq ，则不存在磁阻转矩，此时，转矩方程为： 这里，t k 为转矩常数，32 t f k p ψ=。 (4)机械运动方程： 其中，m ω是电机转速，L T 是负载转矩，J 是总转动惯量(包括电机惯量和负载惯量)，B 是摩擦系数。 (二) 直线电机原理 永磁直线同步电机是旋转电机在结构上的一种演变，相当于把旋转电机的定子和动子沿轴向剖开，然后将电机展开成直线，由定子演变而来的一侧称为初级，转子演变而来的一侧称为次级。由此得到了直线电机的定子和动子，图1为其转变过程。
永磁同步电机学习笔记 精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】

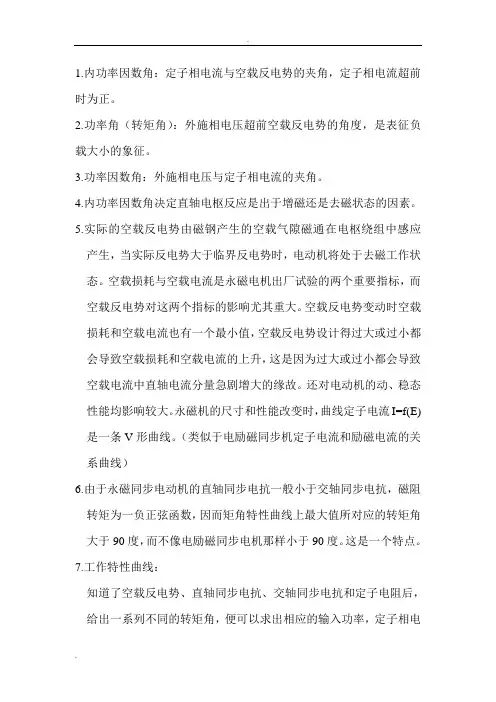

1.内功率因数角：定子相电流与空载反电势的夹角，定子相电流超前时为正。 2.功率角（转矩角）：外施相电压超前空载反电势的角度，是表征负载大小的象征。 3.功率因数角：外施相电压与定子相电流的夹角。 4.内功率因数角决定直轴电枢反应是出于增磁还是去磁状态的因素。 5.实际的空载反电势由磁钢产生的空载气隙磁通在电枢绕组中感应产生，当实际反电势大于临界反电势时，电动机将处于去磁工作状态。空载损耗与空载电流是永磁电机出厂试验的两个重要指标，而空载反电势对这两个指标的影响尤其重大。空载反电势变动时空载损耗和空载电流也有一个最小值，空载反电势设计得过大或过小都会导致空载损耗和空载电流的上升，这是因为过大或过小都会导致空载电流中直轴电流分量急剧增大的缘故。还对电动机的动、稳态性能均影响较大。永磁机的尺寸和性能改变时，曲线定子电流I=f(E)是一条V形曲线。（类似于电励磁同步机定子电流和励磁电流的关系曲线） 6.由于永磁同步电动机的直轴同步电抗一般小于交轴同步电抗，磁阻转矩为一负正弦函数，因而矩角特性曲线上最大值所对应的转矩角大于90度，而不像电励磁同步电机那样小于90度。这是一个特点。 7.工作特性曲线： 知道了空载反电势、直轴同步电抗、交轴同步电抗和定子电阻后，给出一系列不同的转矩角，便可以求出相应的输入功率，定子相电流和功率因数，然后求出电动机在此时的损耗，便可以得到电动机出去功
