轻型动力测试试验
9.1试验目的
（1）进行地基土的力学分层。
（2）熟悉操作轻型动力测试的仪器设备。
（3）查明土洞、滑动面、软弱土层界面的位置；
（4）根据圆锥动力触探实验成果，并通过建立地区经验可以用于；
（5）评定地基土的均匀性与变形参数；
（6）评价天然地基的承载力；
（7）估算单桩承载力。
9.2试验的适用范围
利用一定的锤击能量，将一定规格的圆锥探头打入土中，根据打入土中的难易程度（贯入阻力或贯入一定深度的锤击数）来判别土的性质。轻型触探属于动力触探的一种，根据锤击数可以进行地基土的力学分层、定性评价地基土的均匀性和物理性质、评定天然地基的承载力、估算单桩承载力。
9.3试验的仪器设备
导向杆、穿心锤、锤垫、探杆和圆锥探头。
9.4试验的基本原理
动力触探试验的理想自由落锤能量M E 可按下式计算：
22
1Mv E M =（9-1） 式中M --落锤的质量（kg)；
v --锤自由下落碰撞探杆前的速度（m/s)。
实际的锤击动能与理想的落锤能量不同，受落锤方式、导杆摩擦、锤击偏心、打头的材质、形状与大小、杆件传输能量的效应等因素的影响，要损失一部分能量，应按照下式进行修正：
M p E E 60.0≈（9-2）
N
Ah R E d P =（9-3） 式中P E --平均每击传递给圆锥探头的能量；
h --贯入度；
N --贯入度为h 的锤击数；
d R --探头单位面积的动贯入阻力（2/cm J ）；
A --探头的截面积（2cm ）
。 As
E h N A E R P P d =?= 式中S --为平均每击的贯入度（N
h s =
)。 其余符号同上。 9.5试验的操作步骤
先确定试验的场地地点，然后将探头打入土中，保持探杆垂直，探杆的偏斜度不超过2%。进行锤击贯入试验，将10kg 的锤提升到50cm 高度时，自由落下，锤击频率应控制在15-30击/min 。贯入30cm 后记录该30cm 的锤击数；再继续向下贯入，记录下一深度的锤击数。重复该试验步骤至预定试验深度。如遇密实坚硬土层，当贯入30cm 所需击数超过100击或贯入15cm 超过50击时，可以停止作业。
9.6试验数据
（1）绘制N-h 曲线：
（2）划分土层界线
进行土层力学分层，根据N10－h曲线，考虑触探的临界深度及界面效应，即“超前”和“滞后”影响，一般触探曲线由软层进到硬层时，则分层界线定在软层最后一个小值点以下2－3倍探头直径处，由硬层进入软层时，则分层界线定在软层第一个小值点以上2－3倍探头直径处。
0~0.6m时，锤击数稳定，为素填土；0.6~2.4m时锤击数继续增加，稳定在32左右，为软塑状粉质黏土；2.4~3.6m，锤击数稳定在50左右，为硬塑状粉质黏土。
7.结论及建议
（1）由于本场地为这里为桂工4栋后面，进行过各种现场原位测试试验，在经多次扰动与实验填实后，与原状地基土有很大差别，故本场地的试验数据只可以用作试验教学所用。（2）轻便触探一般用于地基土承载力的粗劣估算，如需得到更准确的地基承载力，还需与其他原位测试试验相结合。
圆锥动力触探试验实施细则 1、依据标准 GB50007-2011 《建筑地基基础设计规范》 GB50021-2001 《岩土工程勘察规范》 JGJ340-2015 《建筑地基检测技术规范》 2、检测目的 2.1轻型动力触探试验适用于评价黏性土、粉土、粉砂、细砂地基及其人工地基的地基土性状、地基处理效果和判定地基承载力。 2.2 重型动力触探试验适用于评价黏性土、粉土、砂土、中密以下的碎石土及其人工地基以及极软岩的地基土性状、地基处理效果和判定地基承载力；也可用于检验砂石桩和初凝状态的水泥搅拌桩、旋喷桩、灰土桩、夯实水泥土桩、注浆加固地基的成桩质量、处理效果以及评价强夯置换效果及置换墩着底情况。 2.3超重型动力触探试验适用于适用于评价密实碎石土、极软岩和软岩等地基土性状和判定地基承载力，也可用于评价强夯置换效果及置换墩着底情况。 3.检测设备及其安装 3.1圆锥动力触探试验的设备应符合表1的规定。 表1 圆锥动力触探试验设备规格
3.2重型及超重型圆锥动力触探的落锤应采用自动脱钩装置。 3.3触探杆应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂纹。当探头直径磨损大于2mm或锥尖高度磨损大于5mm时应及时更换探头。 4.现场检测 4.1圆锥动力触探试验应采用自由落锤，地面上触探杆高度不宜超 过1.5m，并应防止锤击偏心、探杆倾斜和侧向晃动。 4.2锤击贯入应连续进行，锤击速率宜为（15～30）击/min。 4.3每贯入1m，应将探杆转动一圈半；当贯入深度超过10m，每贯入 20cm宜转动探杆一次。 4.4应及时记录试验段深度和锤击数。轻型动力触探记录每贯入30cm 的锤击数，重型及超重型动力触探记录每贯入10cm的锤击数。 4.5对轻型动力触探，当贯入30cm锤击数大于100击或贯入15cm 的锤击数超过50击时，可停止试验。 4.6对重型动力触探，当连续三次锤击数大于50击时,可停止试验或 改用钻探、超重型动力触探；当遇有硬夹层时，宜穿过硬夹层后继续试验。 5.检测数据分析与判定 5.1重型及超重型动力触探锤击数应按JGJ340-2015《建筑地基检测 技术规范》附录C的规定进行修正。 5.2单孔连续圆锥动力触探试验应绘制锤击数与贯入深度关系曲线。 5.3计算单孔分层贯入指标平均值时，应剔除临界深度以内的数值 以及超前和滞后影响范围内的异常值。 5.4应根据各孔分层的贯入指标平均值，用厚度加权平均法计算场 地分层贯入指标平均值和变异系数。

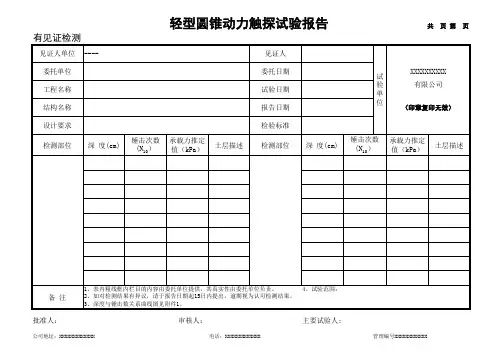

轻型动力触探试验报告 工程名称：模拟试验 委托单位：广西安盛建设工程检测咨询有限公司 检测内容：轻型动力触探检测 广西安盛建设工程检测咨询有限公司
资质证书：桂建检字第4501257号 说明 1、报告无“检验报告专用章”或“计量认证章”无效。 2、报告无“检验报告专用章”骑缝章无效。 3、复制报告未重新加盖“检验报告专用章”无效。 4、报告无检测、审核、批准人签字无效。 5、报告涂改无效。 6、对检测报告若有异议，应于收到报告之日起十五日内向检 测单位提出，逾期不予受理。 地址：南宁市安吉大道15号 邮政编码：530001
电话：（0771）3125863
工程名称：模拟试验 委托单位：广西安盛建设工程检测咨询有限公司建设单位：— 设计单位：— 施工单位：— 监理单位：— 检测单位：广西安盛建设工程检测咨询有限公司检测地点：— 检测日期：2014年7月28日 检测资质证书号：桂建检字第4501257号 主要检测人员： 编写： 批准： 审核：
目录 1 概况 (6) 1.1工程概况 (6) 1.2 地质概况 (6) 3 检测内容与数量 (7) 2 检测依据 (7) 4 检测仪器设备 (8) 5 试验原理与方法 (8) 5.3轻型动力触探试验 (8) 6 试验结果及分析 (8) 6.3轻型动力触探结果及分析 (8) 7 结论 (9) 表6-1 轻型动力触探试验结果统计汇总表 (9) 图6-1 3#桩N10-S关系曲线 (10)
1 概况 1.1工程概况 ╳╳╳╳╳╳╳位于╳╳╳╳，该工程采用水泥土搅拌桩加固处理地基，设计桩径为600mm，桩按正方形布置，桩间距为1200mm设计要求处理后的复合地基承载力不小于180kPa。 受广西安盛建设工程检测咨询有限公司委托，我公司承担该工程进行桩身轻型动力触探检测工作，检测工作于2014年7月28日进行并结束。 1.2 地质概况 1.2.1 该路段地质情况如下： 根据╳╳╳╳╳╳╳公司的《岩土工程勘察报告》，该工程的土质以杂填土、素填土、淤泥和种植土为主，无膨胀土，各土层的情况如下： 种植土①层：由粘土、有机质、砂质、砾质、砾质及各种垃圾等组成，含较多植物根系；填筑土②层：属最近弃土填筑区，松散状、欠固结；杂填土③层，普遍分布于勘察场地的表层或浅部，尤其村庄附近，由建筑垃圾、生活垃圾、素填土等组成，局部有大块石或大块砼等分布，未经压实；含砾粘土④层；为邕江三级阶地冲积产物，由砾石和粘土组成，砾/粘土比例约为1：6~1：3，砾石多为石英质、硅岩质、次圆状，砾径0.5~3cm均有，分选性差，粘结性差，松散至稍密状。淤泥⑤层：多见于池塘、洼地、屋边、大树根下，由淤泥和有机质组成；粘土⑥1层：稍湿，以硬塑状土为主，仅见局部有可塑状土或软塑状土；粘土⑥2层；稍湿，以可塑状土为主，仅见局部有软塑状土；粘土⑥3层；稍湿~湿，以软塑状土为主，仅见局部有可塑状土；粉质粘土⑦层：湿~饱和，以可塑状土为主，局部软塑状；为高压缩性土；圆砾⑧层：分布于底部，以灰色、灰黑色为主，
3.2.6.4动力触探试验 圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。根据锤击能量可按表3-33分为轻型、重型和超重型三种。 表3-33 圆锥动力触探类型 类型轻型重型超重型 锤的质量（kg） 10±0.2 63.5±0.5 120±1 落距(cm) 50±2 76±2 100±2 直径(mm) 40 74 74 锥角（°） 60 60 60 探杆直径（mm） 25 42 50～60 深度（cm） 30 10 10 锤数 N10 N63.5 N120 (1)轻型动力触探（N10）试验： 适用于深度小于4m的一般粘性土、粘性素填土和砂土层。 A.试验设备： 轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。 图3-6 轻型动力触探试验设备示意图 1.穿心杆 2.穿心锤 3.锤垫 4.触探杆 5.探头
B.试验步骤： （a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。 （b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。 （c）记录每贯入土层30cm的锤击数N10′(击/30cm)。 （d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。或每贯入10cm，转动探杆一圈。（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。C.资料整理： （a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。 图3-7 轻型动力触探击数N10与深度h的关系曲线 D.试验成果的应用： 确定地基承载力特征值fa, 见表3-34、3-35及3-36。 表3-34 一般粘性土承载力特征值fa与N10的关系 N10（击/30cm） 15 20 25 30 fa（Kpa） 105 145 190 230
报告编号：BG02FADJ1400004J1 福建省建筑工程质量检测中心有限公司 第1页 共 1 页 圆锥动力触探试验检测报告 审核： 校核： 项目负责： 委托 单位 名称 中铁二十五局集团有限公司 委托编号 HT02FA1400134 地址 / 检测日期 2014年10月24日 工程名称 武夷山东站片区--规划一路K0+140～K0+240箱涵 工程地点 武夷新区 设计单位 厦门市市政工程设计院有限公司 监理单位 福州诺成工程项目管理有限公司 勘察单位 厦门地质工程勘察院 施工单位 中铁二十五局集团有限公司 地基土类型 粉质粘土、石英云母片岩残积粘性土 检测深度 1.2m 处理面积／ 处理数量 / 检测数量 6点 见证单位 / 见证人 （见证号） / 检测方法 轻型圆锥动力触探试验 委托检测 内容 地基承载力特征值 检测依据 《建筑地基检测技术规范》（DBJ/T13-146-2012） 检测结论 试1#点在检测深度0.0m ～0.9m 范围内地基土承载力特征值为108kPa 。 试1#点在检测深度0.9m ～1.2m 范围内地基土承载力特征值为193kPa 。 试2#点在检测深度0.0m ～0.9m 范围内地基土承载力特征值为113kPa 。 试2#点在检测深度0.9m ～1.2m 范围内地基土承载力特征值为190kPa 。 试3#点在检测深度0.0m ～0.9m 范围内地基土承载力特征值为102kPa 。 试3#点在检测深度0.9m ～1.2m 范围内地基土承载力特征值为186kPa 。 ( 以下空白 ) 备注
规划一路K0+140～K0+200箱涵基底 轻型动力触探试验简报 参考依据： 《建筑地基检测技术规程》（DBJ/T13-146-2012）、《建筑地基处理技术规范》（JGJ79-2012）及设计院提供的图纸中的有关条款 1、1-XH-1桩轻型动力触探结果 （1）N10-H曲线图 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 0204060 图表标题
建筑地基基础检测规范 圆锥动力触探试验 1.适用范围 1.1圆锥动力触探用于推定天然地基的地基承载力，鉴别其岩土性状；推定处 理土地基的地基承载力，评价其地基处理效果；检验复合地基增强体的桩体成桩质量；评价强夯置换墩着底情况；鉴别混泥土灌注桩桩端持力层岩土性状 1.2圆锥动力触探试验的类型有：轻型、重型、超重型三种。应根据地质条 件合理选择圆锥动力触探试验类型。 1.3轻型动力触探试验可用于推定换填地基、黏性土、粉土、细沙及其处理 土地基的地基土承载力，鉴别地基土性状，评价处理地基的施工效果。 2.设备 2.1.1圆锥动力触探试验的设备规格应符合表5.2.1的规定 2.3触探杆应顺直，每节触探杆相对弯度不宜小于0.5％，丝扣完好无裂纹。
3.现场检测 3.1圆锥动力触探试验应采用自由落锤。 3.2圆锥动力触探试验应连续锤击贯入，锤击速率宜为15～30击/min 。轻型动力触探的落距应为50cm ，重型动力触探锤的落距应为76cm ，超重型动力触探锤的落距应为100cm 。试验时，应避免锤击偏心和侧向摇晃，圆锥动力触探空斜角不应大于2％。 3.3每贯入1m ，应将探杆转动一圈半。 3.4应及时记录试验段深度和锤击数。轻型动力触探记录每贯入30cm 的锤击数（记为N10）；重型及超重型动力触探记录每贯入10cm 的锤击数（分别记为N ＇ 63.5、N ＇120） 。 3.5对于轻型动力触探，当N 10﹥100或贯入15cm 的锤击数超过50时，可终 止试验。贯入15cm 时锤击数超过50时，轻型动力触探锤击数取为2倍的实际锤击数。 3.6对于重型动力触探，当连续三次N ＇63.5 >50时,可终止或改用超重型动力 触探。当有硬夹层时，宜穿过硬夹层后继续试验。 3.7当探头直径磨损大于2mm 或锥尖高度磨损大于5mm 时应及时更换探头。 3.8圆锥动力触探试验数据可按附录A 表A.0.2的格式进行记录。
轻型动力触探试验方案 （一）试验目的 1) 提供浅基础地基承载力； 2) 检验基底是否存在下卧软层。 （二）试验依据 1、《建筑地基基础设计规范》（GB50007－200 2、DBJ15-31-2003）； 2、《建筑地基基础处理技术规范》JGJ79－2002； 3、《岩土工程勘察规范》GB50021－2001； 4、《建筑地基基础工程施工质量验收规范》GB50202－2002。 （三）试验基本原理和技术要求 采用自由落锤以15～30 击/min 的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。 轻型动力触探记录每贯入30cm的锤击数（N）。 10 对轻型动力触探，当N >100或贯入15cm的锤击数超过50时，可终止试验。 10 （四）试验数据分析与判定 根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探 锤击数代表值。 参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。 表1 N 10 轻型动力触探试验推定地基承载力特征值 f ak （kPa） N 5 10 15 20 25 30 35 40 45 50 10 一般黏性土地基50 70 100 140 180 220 260 300 340 380 黏性素填土地基60 80 95 110 120 130 140 150 160 170 粉土、粉细砂土地基55 70 80 90 100 110 125 140 150 160 （五）试验要点 (1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对 该持力层进行连续触探。 (2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距 为50.0±2．0cm，使其自由下落。在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm

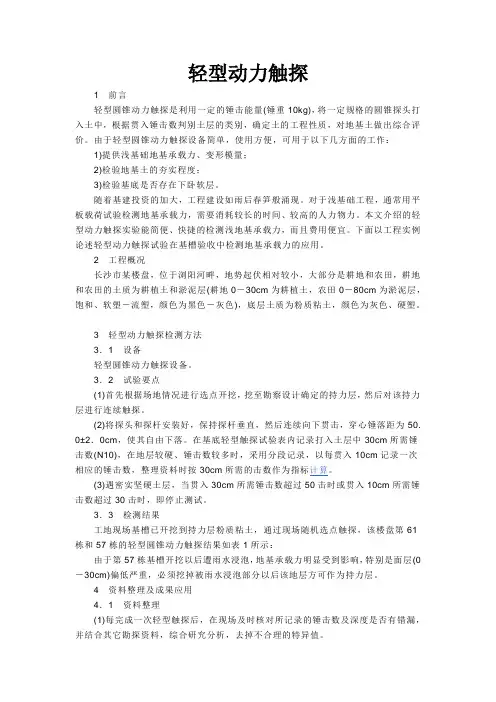

轻型动力触探 1前言 轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工作： 1)提供浅基础地基承载力、变形模量； 2)检验地基土的夯实程度； 3)检验基底是否存在下卧软层。 随着基建投资的加大，工程建设如雨后春笋般涌现。对于浅基础工程，通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。 2工程概况 长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。 3轻型动力触探检测方法 3．1设备 轻型圆锥动力触探设备。 3．2试验要点 (1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。 (2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50. 0±2．0cm，使其自由下落。在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。 (3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。 3．3检测结果 工地现场基槽已开挖到持力层粉质粘土，通过现场随机选点触探，该楼盘第61栋和57栋的轻型圆锥动力触探结果如表1所示： 由于第57栋基槽开挖以后遭雨水浸泡，地基承载力明显受到影响，特别是面层(0－30cm)偏低严重，必须挖掉被雨水浸泡部分以后该地层方可作为持力层。 4资料整理及成果应用 4．1资料整理 (1)每完成一次轻型触探后，在现场及时核对所记录的锤击数及深度是否有错漏，并结合其它勘探资料，综合研究分析，去掉不合理的特异值。
