显微镜物镜参数
显微镜物镜参数
显微镜的物镜是实现高倍放大和清晰成像的关键组成部分之一。了解显微镜物镜的参数对于正确选择和使用显微镜至关重要。下面是一些常见的显微镜物镜参数的解释和说明。
1. 放大倍数（Magnification）：物镜的放大倍数表示在显微镜下观察时，物体被放大了多少倍。常见的物镜放大倍数有4x、10x、40x和100x等，较高的倍数会提供更大的放大效果。
2. 数值孔径（Numerical Aperture，NA）：数值孔径是物镜用于收集和聚焦光线的能力的度量。较大的数值孔径表示物镜能够收集和聚焦更多的光线，从而获得更高的分辨率和更清晰的图像。
3. 工作距离（Working Distance）：工作距离是从物镜的前表面到被观察物体之间的距离。较大的工作距离可以提供更大的工作空间，方便在显微镜下进行操作。
4. 覆盖面积（Field of View）：覆盖面积指的是在显微镜的视野范围内能够观察到的区域大小。通常，高倍物镜的覆盖面积相对较小，而低倍物镜的覆盖面积较大。
5. 感光层（Cover Slip）厚度：感光层厚度是物镜的一个重要参数，
用于补偿玻片和液体介质的折射差异，以确保成像的准确性和清晰度。
6. 厚层（Working Cover Slip）厚度：显微镜物镜通常在设计时会考虑适应不同厚度的玻片。厚层厚度通常为0.17毫米，而薄层厚度通常
为0.13毫米。
了解显微镜物镜的参数可以帮助您更好地选择适合您实际需求的物镜。在使用显微镜时，根据需要选择合适的放大倍数、数值孔径和工作距离等参数，以获得清晰、高分辨率的观察图像。

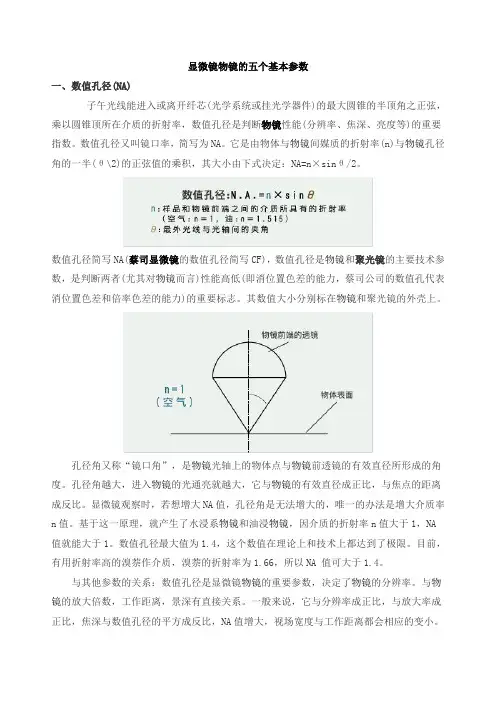

显微镜物镜的五个基本参数 一、数值孔径(NA) 子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。数值孔径又叫镜口率，简写为NA。它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ/2。 数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。其数值大小分别标在物镜和聚光镜的外壳上。 孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n 值。基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。数值孔径最大值为，这个数值在理论上和技术上都达到了极限。目前，有用折射率高的溴萘作介质，溴萘的折射率为，所以NA 值可大于。
与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。与物镜的放大倍数，工作距离，景深有直接关系。一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。 容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。 二、焦深 焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。肉眼的调整能力因人而异，所以焦深也会出现因人而异的情况。现在常用的是与实验结果比较一致的Berek 公式。 三、齐焦距离 齐焦距离是指，对准焦点时的物镜镜体定位面到物体表面的距离。OLYMPUS UIS2/UIS光学系统物镜的齐焦距离为45 mm，ZEISS ICCS光学体统、LEICA HC光学系统的齐焦距离也是45mm，NIKON CFI 60 光学系统的齐焦距离是60mm。
显微镜目镜物镜 显微镜目镜物镜一、显微镜的光学系统显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。广义的说也包括照明光源、滤光器、盖玻片和载玻片等。显微镜目镜物镜（一）、物镜物镜是决定显微镜性能的最重要部件，安装在物镜转换器上，接近被观察的物体，故... 显微镜目镜物镜 显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。广义的说也包括照明光源、滤光器、盖玻片和载玻片等。 显微镜目镜物镜 （一）、物镜 物镜是决定显微镜性能的最重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜 物镜根据使用条件的不同可分为干燥物镜和浸液物镜;其中浸液物镜又可分为水浸物镜和油浸物镜（常用放大倍数为90—100倍）。 根据放大倍数的不同可分为低倍物镜（10倍以下）、（倍显微镜的使用方法）中倍物镜（20倍左右）高倍物镜（40—6倍）高倍显微镜的使用方法。根据像差矫正情况，分为消色差物镜（常用，能矫正光谱中两种色光的色差的物镜）和复色差物镜（能矫正光谱中三种色光的色差的物镜，价格贵，使用少）。 物镜主要参数包括：放大倍数、数值孔径和工作距离。 ①、放大倍数是指眼睛看到像的大小与对应标本大小的比值。它指的是长度的比值而不是面积的比值。例：放大倍数为100&time，指的是长度是1μm的标本，放大后像的长度是100μm，要是以面积计算，则放大了10,000倍。 显微镜的总放大倍数等于物镜和目镜放大倍数的乘积。 ②、数值孔径也叫镜口率，简写NA 或A，是物镜和聚光器的主要参数，与显微镜的分辨力成正比。干燥物镜的数值孔径为0.05-0.95，油浸物镜（香柏油）的数值孔径为1.25。 ③、工作距离是指当所观察的标本最清楚时物镜的前端透镜下面到标本的盖玻片上面的距离。物镜的工作距离与物镜的焦距有关，物镜的焦距越长，放大倍数越低，其工作距离越长。例：10倍物镜上标有10/0.25和160/0.17，其中10为物镜的放大倍数;0.25为数值孔径;160为镜筒长度（单位mm）;0.17为盖玻片的标准厚度（单位mm）。10倍物镜有效工作距离为6.5mm，40倍物镜有效工作距离为0.48mm 。
生物显微镜技术参数 生物显微镜是一种广泛应用于生物学、医学、材料科学等领域的精密仪器，它能够观察微小的细胞、细菌、病毒等生物样本。本文将介绍生物显微镜的一些主要技术参数，以便用户能够更好地了解和使用这种仪器。 1、分辨率 分辨率是衡量显微镜性能的重要参数之一。它代表显微镜能够分辨的最小细节。一般来说，显微镜的分辨率越高，其观察到的细节就越清晰。在生物显微镜中，物镜的分辨率通常在0.2至0.4微米之间，而油浸物镜的分辨率则可达到0.1微米以下。 2、放大倍数 放大倍数是显微镜的一个重要指标，它表示显微镜将样本放大的倍数。生物显微镜的放大倍数通常在100至1000倍之间。高倍数可以更好 地观察样本的细节，但也需要更先进的照明和图像处理技术。 3、光源 光源是生物显微镜的重要组成部分。它需要提供均匀、明亮的光线，
以便观察样本。现代生物显微镜通常使用LED或光纤光源，这些光源具有较长的寿命和更高的亮度。 4、光学系统 光学系统是生物显微镜的核心部分。它包括物镜、目镜、聚光镜等组件。物镜将样本放大并聚焦到目镜上，目镜将放大后的图像呈现给观察者。聚光镜则将光线聚焦到样本上，以便观察者能够清晰地看到样本。 5、载物台 载物台是放置样本的平台，它通常由玻璃或塑料制成。现代生物显微镜通常具有可调节的载物台，以便观察者能够根据需要调整样本的位置和角度。 6、数字成像系统 数字成像系统可以将显微镜中的图像拍摄下来，以便进行进一步的分析和研究。现代生物显微镜通常配备高分辨率数字相机和图像处理软件，以便观察者能够将图像保存下来并进行测量和分析。 了解生物显微镜的技术参数对于选择和使用这种仪器非常重要。用户
透射电子显微镜技术参数 一、透射电镜主机技术要求： 1.总则： 1.1提供相应货物的技术规格文件，在应答的品目标题下,标明货物的型号、商标名称及生产厂 家。 1.2货物的制造和检验，必须是按照现行的中国国家标准，或通用国际标准。 1.3仪器设备如需特殊工作条件（如：水、电源、磁场强度、特殊温度、湿度、振动强度等）， 应在相关文件中加以说明。 2环境条件： 除该品目在技术要求中另有说明外，所有仪器、设备和装置，均应适合以下条件： a）电源：220V（±10%）,50Hz∕60Hz; b）工作环境温度：15〜23度 c）工作环境湿度：＜60%RH d）运行持久性：连续使用 e）安装条件：地线接地电阻小于100欧姆 3.技术要求： 3.1分辨率：≤0.2nm 3.2加速电压： 20T20KV（以IOOV为步长调节） 3.3放大倍数： 高反差模式：X200-X200,000 高分辨模式：X4,000-X600,000 低倍模式：X50-X1.,000 3.4图像旋转： 最大范围XI,000〜X40,000,旋转角度：±90度（15度/步） 3.5衍射长度：高反差方式0.2〜8.Om 高分辨方式0.2〜2.0m 3.6电子枪：鸨灯丝，具有电流自动控制，灯丝计时，气压式自动升枪等功能
3.7使用高灵敏度的荧光屏CMOS相机取代了传统的荧光屏，配置双CCD,使图像显示与操作一体化 3. 8样品位移： X/Y±Imm（CPU控制马达驱动），Z±0.3mm, 样品台倾斜角：±30度。可显示样品位置、倾角等。 3.9透镜系统：高倍观测时8级透镜 3.10照明透镜级数：2级聚光镜 3.11成像系统：CPU控制的6级透镜系统，物镜、中间镜和投影镜均为两级 3.12不更换硬件的前提下，可在同一台仪器上实现高分辨和高反差模式的自由切换 3.13高反差模式，高分辨模式 3.14物镜活动光阑:4孔光阑（10-20-50-80微米） 3.15可以实现8KX8K像素快速自动拼图（4张x4张拼图仅需4分钟） 3.16电镜控制界面与相机图像∙体化,配置1600万像素相机 3. 17真空系统：真空逻辑由测量值控制 配有皮拉尼规，用于测量低真空度 潘宁规，用于测量高真空度 3.18不使用扩散泵，标准配置分子泵1台，转速不低于2501.∕s,旋转泵1台，转速不低于 1351.∕min<> 3 .19配三维重构功能及±70°倾转样品台 4 .必要配置： 主机一台，包括空气压缩机，冷却循环水，专用工具、配置双CCD,电脑及控制软件,三维重构，样品台，操作台，旋钮板和，手册 5 .技术服务： 为用户培训使用仪器的工作人员。其培训内容指的是仪器设备的基本原理、安装、调试、操作使用和日常保养维修等。 6 .性能试验与质量保证： 6. 1应对仪器设备的质量、规格、性能、数量进行详细和全面的检查，并出具检验证明，如有 缺失，应负责赔偿。 6.2仪器设备的保修期为三年。 7.技术文件：提供仪器设备的操作手册。
显微镜物镜五个基本参数 显微镜物镜的五个基本参数 一、数值孔径(NA) 子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。数值孔径又叫镜口率，简写为NA。它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ。/2 数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。其数值大小分别标在物镜和聚光镜的外壳上。 孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反 比。显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n值。基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。数值孔径最大值为，这个数值在理论上和技术上都达到了极限。目前，有用折射率高的溴萘作介质，溴萘的折射率为，所以NA值可大于。 与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。与物镜的放大倍数，工作距离，景深有直接关系。一般来说，它与分辨率成正比，与放大率成 正比，焦深与数值孔径的平方成反比， NA值增大，视场宽度与工作距离都会相应的变小。 容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择 物镜的时候一定要选 择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作
倒置偏光金相显微镜的性能参数介绍 倒置偏光金相显微镜是一种专门应用于材料领域的显微镜，用于对各种材料进行观察和分析。在对金属和合金等材料做显微观察时，倒置偏光金相显微镜具有很好的性能表现。本文将从分辨率、放大倍数、视场、光源、系统稳定性等五个方面介绍倒置偏光金相显微镜的性能参数。 1.分辨率 分辨率是倒置偏光金相显微镜重要的性能参数之一。在金相显微镜中，为了得到高清晰度的显微图像，需要使用高分辨率的显微镜和合适的物镜。倒置偏光金相显微镜的分辨率主要取决于物镜的NA值（数值孔径）。数值孔径越大，分辨率越高。倒置偏光金相显微镜普遍使用的物镜NA值都在0.3以上，因此可以得到较高的分辨率。 2.放大倍数 倒置偏光金相显微镜的放大倍数是指通过显微镜器组的放大倍数。放大倍数与样品的大小和形态有关，因此可以根据不同的样品大小和形态来选择合适的放大倍数。对于大颗粒的样品，使用低倍镜观察，可以更好地观察样品的全貌；而对于小颗粒，需要借助高倍镜来观察样品的细节。 3.视场 视场是指通过显微镜从样品上看到的范围，通常以横向视场尺寸表示。视场越大，就能够看到更多的样品。倒置偏光金相显微镜的视场一般在3.3 mm到22 mm 之间。但是，视场越大，通常分辨率就越低。 4.光源 倒置偏光金相显微镜需要一个合适的光源，以便在视野中显示适当的对比度和颜色。通常使用的光源是显微镜外部的冷光源或者是显微镜内部的白炽灯。白炽灯比冷光源更具有温暖感，而冷光源在口感上更加纯净。 5.系统稳定性 倒置偏光金相显微镜需要具有稳定性的系统，以便在观察过程中不会出现意外的错误。这包括机械和光学部分。倒置偏光金相显微镜通常使用舵机电机或者步进电机来控制平台的移动，这样能够实现更精细的调节。在光学方面，需要使用更高质量的镜片和棱镜，以获取更高质量的图像。因此，对于倒置偏光金相显微镜的系统稳定性，需要根据样品的不同特性和要求而做出相应的选择。
显微镜物镜参数 1. 引言 显微镜是一种用于放大微小物体的仪器，它通过透镜系统将光线聚焦到物体上，并利用放大镜观察物体的细节。物镜是显微镜中最重要的组成部分之一，它决定了显微镜的放大倍数和分辨率。本文将介绍显微镜物镜的参数及其对显微镜性能的影响。 2. 物镜参数 2.1 放大倍数 物镜的放大倍数是指在显微镜中观察物体时，物镜所放大的倍数。物镜的放大倍数通常用一个数字表示，如10X、40X、100X等。放大倍数越高，显微镜观察到的物 体越大。 2.2 数值孔径 数值孔径是物镜的一个重要参数，它决定了显微镜的分辨率和透视深度。数值孔径越大，显微镜的分辨率越高，能够观察到更细小的细节。数值孔径的大小与物镜的设计有关，通常用一个数字表示，如0.25、0.40、0.65等。 2.3 工作距离 物镜的工作距离是指从物镜下表面到样品的距离。工作距离越大，样品与物镜之间的距离越远，适用于观察较厚的样品。工作距离与物镜的设计有关，通常用一个数字表示，如2.0 mm、3.5 mm等。 2.4 目标距离 物镜的目标距离是指从物镜下表面到成像平面的距离。目标距离决定了显微镜观察到的图像大小。目标距离与物镜的设计有关，通常用一个数字表示，如160 mm、210 mm等。 3. 物镜参数对显微镜性能的影响 3.1 放大倍数对显微镜性能的影响 放大倍数决定了显微镜观察到的物体的大小。放大倍数越高，观察到的物体越大，但同时视场也会变小。因此，在选择物镜放大倍数时，需要根据观察的需求来确定。
3.2 数值孔径对显微镜性能的影响 数值孔径决定了显微镜的分辨率和透视深度。数值孔径越大，分辨率越高，能够观察到更细小的细节。同时，数值孔径也会影响透视深度，数值孔径越大，透视深度越浅，观察到的图像越清晰。 3.3 工作距离对显微镜性能的影响 工作距离决定了样品与物镜之间的距离。工作距离越大，适用于观察较厚的样品，同时也可以在显微镜下方放置一些辅助设备。但是，工作距离越大，物镜的放大倍数和数值孔径往往会降低。 3.4 目标距离对显微镜性能的影响 目标距离决定了显微镜观察到的图像大小。目标距离越大，观察到的图像越大。同时，目标距离也会影响透视深度，目标距离越大，透视深度越浅，观察到的图像越清晰。 4. 总结 显微镜物镜的参数包括放大倍数、数值孔径、工作距离和目标距离。这些参数对显微镜的性能有着重要的影响。放大倍数决定了观察到的物体的大小，数值孔径决定了显微镜的分辨率和透视深度，工作距离和目标距离则影响了显微镜观察到的图像的大小和清晰度。在选择显微镜物镜时，需要根据观察的需求和样品的特点来确定合适的参数。
光学显微镜成像系统设计参数计算 光学显微镜是一种广泛应用于生物学、物理学和材料科学等领域的重要工具。在设计光学显微镜成像系统时，需考虑多个参数来确保所获得的成像质量和解析度满足应用的要求。本文将介绍光学显微镜成像系统设计所需考虑的参数，并结合具体计算方法进行展示。 首先，一个重要的参数是放大倍率。放大倍率指的是显微镜物镜焦距与目镜焦距之间的比值。放大倍率的选择取决于需要观察的样品和所需的细节分辨能力。常见的放大倍率范围从40倍到1000倍不等。对于生物组织的观察，通常使用低放大倍率以获得大范围的视野；而对于观察细胞和微生物等微观结构时，需要较高的放大倍率。 对于成像系统的分辨率要求，另一个重要的参数是数值孔径。数值孔径是一个与物镜的设计相关的参数，用于衡量物镜的光学性能。数值孔径的值越大，分辨能力越好。根据Abbe公式，数值孔径与最小可分辨距离之间存在线性关系。需要注意的是，数值孔径值越大，所需的光照条件和样品制备要求也越高。 除了放大倍率和数值孔径之外，还有其他一些关键参数需要考虑。光源的亮度和稳定性对于成像系统的性能影响很大。亮度越高、稳定性越好的光源可以提供更好的光照条件，从而获得更清晰的图像。此外，光源的颜色温度也要匹配样品的属性，以确保所获得的图像色彩准确。另一个重要参数是检测器的灵敏度和噪声水平。高灵敏度的检测器可以捕捉到更弱的信号，而低噪声水平可以提高图像质量。 在计算参数时，我们可以从物镜和目镜的参数开始。物镜的焦距、数值孔径和视场直径是固定的参数，我们可以根据这些数值来选择最合适的物镜。目镜的焦距和视场直径也是需要考虑的参数。我们可以根据所需的放大倍率和视野大小来选择最适合的目镜。对于需要测量样品的大小，我们可以利用物镜和目镜的焦距以及放大倍率来估算图像的实际大小。 光源的亮度可以通过测量光源的流明输出来计算。流明是一种衡量光源总辐射功率的单位。我们还可以计算所需要的平均光强度，通过除以样品的视场面积来得到。这样可以确保所需的最低光照水平满足成像要求。
显微镜光学参数 【实用版】 目录 一、显微镜的定义与作用 二、显微镜的性能参数 1.放大率 2.数值孔径 3.分辨率 4.视场 5.景深 6.镜像亮度 7.镜像清晰度 8.工作距离 9.机械筒长 三、参数间的影响和制约关系 四、光学显微镜的使用与维护 正文 一、显微镜的定义与作用 显微镜是一种用于观察微小物体和结构的光学仪器，它能够将微观世界放大到人眼可见的范围，帮助人们更好地认识和研究细胞、细菌、纤维等微小物体的结构和特性。显微镜的应用领域广泛，涉及生物学、医学、物理学、化学等多个学科，是现代科学研究不可或缺的重要工具。 二、显微镜的性能参数
1.放大率：显微镜的放大率是指显微镜对物体的放大倍数，通常用目镜和物镜的放大倍数之积表示。放大倍数越大，观察到的物体越清晰、越大。 2.数值孔径：数值孔径（NA）是物镜前透镜与被检物体之间介质的折射率（n）和孔径角（u）半数的正弦之乘积。数值孔径越大，进入物镜的光通量越大，放大率和分辨率越高。 3.分辨率：分辨率是指显微镜对物体细节的清晰程度，通常用物镜的分辨率表示。分辨率越高，观察到的物体细节越清晰。 4.视场：视场是指显微镜中可见的物体范围，通常用直径表示。视场越大，观察到的物体范围越大。 5.景深：景深是指显微镜中物体清晰的深度范围。景深越大，观察到的物体清晰的深度范围越大。 6.镜像亮度：镜像亮度是指显微镜中物体的亮度。镜像亮度越高，观察到的物体越亮。 7.镜像清晰度：镜像清晰度是指显微镜中物体的清晰程度。镜像清晰度越高，观察到的物体越清晰。 8.工作距离：工作距离是指显微镜物镜与被检物体之间的距离。工作距离越小，放大率越高，观察到的物体越清晰。 9.机械筒长：机械筒长是指显微镜物镜到目镜之间的距离。机械筒长越长，放大率越高，观察到的物体越清晰。 三、参数间的影响和制约关系 显微镜的性能参数之间存在一定的影响和制约关系。例如，数值孔径与放大率成正比，与分辨率、景深成反比。放大率越高，分辨率、景深越低，视场越小。镜像亮度与数值孔径的平方成正比，镜像清晰度与物镜的质量和设计有关。 四、光学显微镜的使用与维护
显微镜Scope.A1技术参数 1.光学系统：IC2S无限远色差反差双重校正光学系统，45mm国际标准物镜齐焦距离。 2.调焦：谐波齿轮精细同轴粗微调焦机构，内置免调节防下滑机构，不使用易损坏的外调节松紧调节环，调焦行程25mm，可设置调焦上限。 3.明场照明装置： 3.1内置透射光科勒照明器，12V 50W卤素灯； 3.2带杯罩式反射光收集器； 3.3集成式双侧单手亮度调整转盘，可在调焦时方便同时调整光源亮度； 3.4集成式减光片转轮和0.25/0.06/0.015减光片； 3.5带白平衡滤色片。 4.载物台：高抗磨损性圆角、无槽金属阳极化处理载物台，带控制手柄。 5.观察镜筒： 5.1超宽视野三目镜筒，视场数≥23mm，倾角30度。 5.2**目镜筒360度自由旋转、上下自由翻转，实现40mm观察高度调节 5.3瞳距48-75mm可调 6.目镜 6.1*10倍超宽视野目镜，高眼点设计，视场数≥23mm 6.2*两个目镜均具有屈光度校正功能 7.物镜：针对正置显微镜应用优化的高分辨率、高透过率物镜 7.1 平场消色差物镜2.5×，数值孔径：NA≥0.07； 7.2 平场消色差物镜5×，数值孔径：NA≥0.15； 7.3 平场消色差物镜10×，数值孔径：NA≥0.25;
7.4 平场消色差物镜20×，数值孔径：NA≥0.45; 7.5 平场消色差物镜40×，数值孔径：NA≥0.65； 7.6 平场消色差物镜100×，数值孔径：NA≥1.25； 物镜转换器：6位物镜转盘，一体化设计，增强光路稳定；国际标准的M27物镜接口，具有齐焦功能。 3.3**聚光镜：非摆动式高分辨率多功能聚光镜：NA≥0.9/1.25。在5x物镜观察下， 无需摆动操作；带科勒照明调整后锁定装置。 配置清单：
显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。广义的说也包括照明光源、滤光器、盖玻片和载玻片等。其中物镜是影响显微镜性能的重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜。物镜是决定显微镜性能的重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜。 物镜主要参数包括放大倍数、数值孔径和工作距离。 ①放大倍数是指眼睛看到像的大小与对应标本大小的比值。它指的是长度的比值而不是面积的比值。例放大倍数为100×，指的是长度是1μm的标本，放大后像的长度是100μm，要是以面积计算，则放大了10,000倍。 显微镜的总放大倍数等于物镜和目镜放大倍数的乘积。 ②数值孔径也叫镜口率，简写NA 或A，是物镜和聚光器的主要参数，与显微镜的分辨力成正比。干燥物镜的数值孔径为0.05-0.95，油浸物镜（香柏油）的数值孔径为1.25。 ③工作距离是指当所观察的标本清楚时物镜的前端透镜下面到标本的盖玻片上面的距离。物镜的工作距离与物镜的焦距有关，物镜的焦距越长，放大倍数越低，其工作距离越长。例10倍物镜上标有10/0.25和160/0.17，其中10为物镜的放大倍数；0.25为数值孔径；160为镜筒长度（单位mm）；0.17为盖玻片的标准厚度（单位mm）。10倍物镜有效工作距离为6.5mm，40倍物镜有效工作距离为0.48mm 。 分辨力也叫分辨率或分辨本领。分辨力的大小是用分辨距离（所能分辨开的两个物点间的小距离）的数值来表示的。在明视距离（25cm）之处，正常人眼所能
看清相距0.073mm的两个物点，这个0.073mm的数值，即为正常人眼的分辨 距离。显微镜的分辨距离越小，即表示它的分辨力越高，也就是表示它的性能越好。 显微镜的分辨力的大小由物镜的分辨力来决定的，而物镜的分辨力又是由它的数值孔径和照明光线的波长决定的。
相差显微镜参数 1. 光学系统：US2光学系统 2. 聚焦：固定式低位载物台物镜转盘聚焦 15mn«物台行程,带有粗调限位器 粗调旋钮可以调节扭力矩微调迹钮高灵敏度（最小调节距离:1 微米 3. 照明系统：内罟透射光柯勒照明器 6V30W卤素灯泡 光强预置按钮 4. 物镜转盘：固定式电动2 孔物镜转盘 5. 观镜筒： 宽视场双目观察筒, 倾角30 度观察筒宽视场可变倾角双目观察筒, 倾角5~35度宽视场三目观察筒, 倾角30 度宽视场人机工程学双目观察筒（视场数22）, 倾角0~25度 6. 载物台：陶瓷表面同轴载物台, 带有左手或右手低位驱动装置, 带有旋转装置和扭力矩周节装置。 7. 聚光镜：明场4X ~40X （数值孔径0.9）
荧光显微镜参数 1、光学系统：CSIS无限远色差校正光学系统； 2、观察头：三目观察筒，可用于镜下图像的采集、输出与保存。固定式5：5 分 光比，操作简单，无需切换，同时确保双目与三目都有足够的成像亮度。 双目瞳距调节范围：50mm-75mm铰链组可360度旋转,正常观察时，眼点高度可提升30mn以上。 3、目镜：10X宽视野目镜，视野范围》22mm有效出瞳距18mm目镜视度可调， 调节范围±5 屈光度。 4、物镜转换器：》5孔物镜转换器。 5、物镜：无限远平场半复消色差荧光物镜 10X, N.A>0.30 ,工作距离》10.50mm 20X, N.A>0.50 ,工作距离》2.30mm 40X, N.A>0.75 ,工作距离》0.80mm 100X, N.A> 1.28，工作距离》0.40mm & 调焦机构：粗微调同轴，载物台行程》30mm带平台上限位装置和松紧调节装置,齿轮齿条调焦机构,微调精度0.002mm。 8、透射照明装置：LED光源，亮度可调节。侧面插拔式换灯机构，方便更换。 9、载物台：右手低位同轴手柄操作，低手位双层机械移动平台，载物台面积》 150X140mm移动范围》76x50mm双切片夹。 *10、落射LED荧光装置：结核杆菌检测专用进口荧光滤光镜组，进口中心波长455n mLED模块组，光源亮度可调，明场与荧光观察可快速旋钮切换，并有指示灯说明。 *11 、蓄电池供电装置：保证在无电源时可工作至少8 小时。带双路输出，可同时供给LED荧光与明场照明，带电池容量指示功能。 12、质量标准：显微镜目镜放大率准确度不超过± 1.64％；零视度时左右系统的目镜端面位置差w 0.55mm转换器定位稳定性w 0.015mm.（对照国家光学监督检验
显微镜光学参数 概述 显微镜是一种用于观察微小物体的重要工具，其原理基于光学。在使用显微镜时，了解和掌握一些关键的光学参数是非常重要的。本文将介绍显微镜的主要光学参数，包括放大倍数、视场、分辨率和工作距离。 放大倍数 放大倍数是指显微镜观察物体时所放大的比例。一般来说，显微镜有两个放大倍数：目镜放大倍数和物镜放大倍数。目镜放大倍数是指通过目镜观察样品时所放大的比例，通常为10倍或者20倍。物镜放大倍数是指通过物镜观察样品时所放大的比例，常见的有4倍、10倍、40倍和100倍等。 总的放大倍数等于目镜放大倍数乘以物镜放大倍数。例如，如果目镜放大倍数为 10倍，物镜放大倍数为40倍，则总的放大倍数为400倍。 视场 视场是指在显微镜中能够看到的范围大小。视场通常用直径来表示，在显微镜中可以使用目标直径或者实际尺寸来表示视场大小。视场的大小与目镜和物镜的焦距有关，通常情况下，目镜放大倍数越大，视场越小。 分辨率 分辨率是指显微镜能够分辨出两个相邻物体之间的最小距离。分辨率取决于波长和光学系统的参数。根据瑞利判据，显微镜的分辨率可以用以下公式计算： d= 0.61×λn×sin(α) 其中，d为分辨率，λ为光的波长，n为介质的折射率，α为数值孔径。 从公式可以看出，分辨率与波长成反比关系。因此，在可见光范围内（波长约为400-700纳米），分辨率通常在0.2-0.3微米左右。 工作距离 工作距离是指从物镜前表面到样品之间的距离。工作距离对于显微镜的使用非常重要，特别是在观察厚度较大的样品时。工作距离越大，样品与物镜之间的空间就越大，操作起来更加方便。 工作距离与物镜的设计有关，一般情况下，高倍物镜的工作距离比低倍物镜要小。因此，在选择物镜时需要根据实际需求来确定。
显微镜技术参数 分包1：双目生物显微镜1台 一、配置要求： 显微镜主机、透射明场照明系统、平场消色差物镜4X—100X（4个） 二、技术要求： 2.1光学系统：无限远光学矫正系统，齐焦距离必须为国际标准45mm。 2.2载物台：钢丝传动，无齿条结构，尺寸为：120 x 132mm；行程为：76mm(X)x 30mm(Y）2.3调焦机构：有粗调限位，可以进行张力调节，避免标本或物镜的损伤。 2.4聚光镜：带有孔径光阑的阿贝聚光镜，N.A. 1.25，带有蓝色滤色片 2.5照明系统：20000小时寿命LED光源 2.6双目观察筒：瞳距调整范围48-75mm，倾斜角度30°，带屈光度调节，360°可旋转，铰链式，眼点高度≥432.9 mm，视场数≥20，目镜：10X，带眼罩，视场数≥20 2.7物镜转盘：与显微镜机身固定的内旋式4孔物镜转盘，便于放置标本等操作。 2.8物镜：平场消色差物镜4X（N.A.≥0.1 W.D≥27）、10X（N.A.≥0.25 W.D≥8）、40X （N.A.≥0.65 W.D≥0.6）、100X（N.A.≥1.25 W.D≥0.12） 2.9防霉装置：在双目观察筒、目镜、物镜都做了防霉处理 2.10所采用光学元件均为环保无铅玻璃 分包2：三目生物显微镜2台 一、配置要求： 显微镜主机、透射明场照明系统、平场消色差物镜4X—100X（4个）荧光模块及其附属装置 二、技术要求： 2.1光学系统：无限远光学矫正系统，齐焦距离必须为国际标准45mm。 2.2载物台：钢丝传动，无齿条结构，载物台距离桌面不高于140mm，便于双手平放在桌面操作，最大限度减轻疲劳，机械固定载物台, (W × D): 211 mm × 154 mm，移动范围 (X ×Y): 76 mm × 52 mm，载物台XY 移动可锁定。 2.3调焦机构：载物台高度调节 ( 粗调: 15 mm )，可以进行张力调节；有粗调限位，避免标本或物镜的损伤；细调焦旋钮最小调节幅度: 2.5 μm。 2.4聚光镜：内置孔径光阑；阿贝聚光镜 NA 1.25（油浸时）；具有两种观察模式，可在明场暗场中任意切换。 2.5照明系统：内置LED透射光照明系统；LED光源寿命60000小时。 2.6三目观察筒：瞳距调整范围48-75mm，倾斜角度30°；目镜：10X，视场数≥20；分光比：100/0或0/100。 2.7物镜转盘：与显微镜机身固定的内旋式4孔物镜转盘，便于放置标本。 2.8物镜：平场消色差物镜4X（N.A.≥0.1W.D≥27.8mm）、10X（N.A.≥0.25W.D≥8.0mm）、40X（N.A.≥0.65 W.D≥0.6mm）、100XO（N.A.≥1.25 W.D≥0.13mm） 2.9防霉装置：在三目观察筒、目镜、物镜都做了抗菌、防霉处理 2.10所采用光学元件均为环保无铅玻璃 分包3：三目荧光生物显微镜1台 一、配置要求： 显微镜主机、透射明场照明系统、平场消色差物镜4X—100X（4个） 二、技术要求：

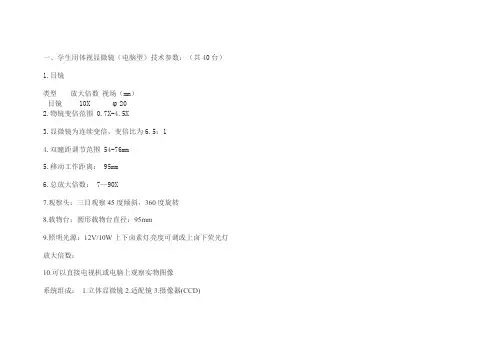

一、学生用体视显微镜（电脑型）技术参数：（共40台） 1.目镜 类型放大倍数视场（mm） 目镜10X φ20 2.物镜变倍范围 0.7X-4.5X 3.显微镜为连续变倍，变倍比为6.5：1 4.双瞳距调节范围 54-76mm 5.移动工作距离： 95mm 6.总放大倍数： 7—90X 7.观察头：三目观察45度倾斜，360度旋转 8.载物台：圆形载物台直径：95mm 9.照明光源：12V/10W上下卤素灯亮度可调或上卤下荧光灯放大倍数： 10.可以直接电视机或电脑上观察实物图像 系统组成： 1.立体显微镜 2.适配镜 3.摄像器(CCD)
二、教师用体视显微镜（电脑型）技术参数：（1台） 1.目镜 类型放大倍数视场（mm） 目镜10X φ20 2.物镜变倍范围 0.8X-5X 3.显微镜为连续变倍，变倍比为6.5：1 4.双瞳距调节范围 55-75mm 5.移动工作距离： 95mm 6.总放大倍数： 7—360X（以17寸显示器，2X倍的大物镜为例） 7.观察头：三目观察45度倾斜，360度旋转 8.载物台：圆形载物台直径：95mm 9.照明光源：12V/10W上下卤素灯亮度可调或上卤下荧光灯 10.可以直接电视机或电脑上观察实物图像 系统组成：1、立体显微镜 2、专用适配镜 3、摄像器(300万) 4、图像采集及处理软件 5、测量软件 6、数据线
