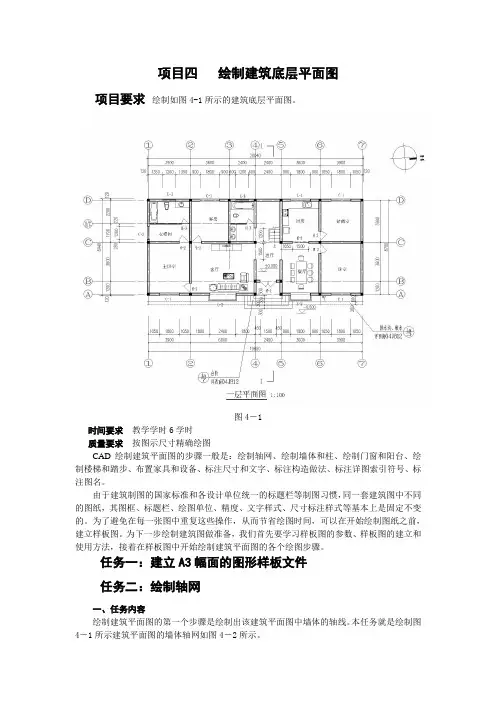

项目四 绘制建筑底层平面图
项目要求绘制如图4-1所示的建筑底层平面图。
图4 — 1
时间要求 教学学时6学时 质量要求按图示尺寸精确绘图

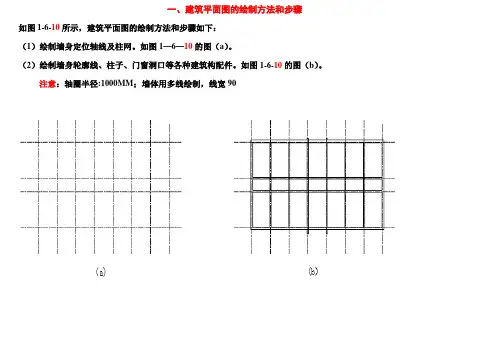

CAD 绘制建筑平面图的步骤一般是：绘制轴网、绘制墙体和柱、绘制门窗和阳台、绘 制楼梯和踏步、
布置家具和设备、标注尺寸和文字、标注构造做法、标注详图索引符号、标 注图名。
由于建筑制图的国家标准和各设计单位统一的标题栏等制图习惯，
同一套建筑图中不同
的图纸，其图框、标题栏、绘图单位、精度、文字样式、尺寸标注样式等基本上是固定不变 的。为了避免在每一张图中重复这些操作，从而节省绘图时间，可以在开始绘制图纸之前， 建立样板图。为下一步绘制建筑图做准备，
我们首先要学习样板图的参数、
样板图的建立和
使用方法，接着在样板图中开始绘制建筑平面图的各个绘图步骤。
任务一：建立A3幅面的图形样板文件 任务二：绘制轴网
一、任务内容
绘制建筑平面图的第一个步骤是绘制出该建筑平面图中墙体的轴线。
本任务就是绘制图
冬小初閣L.跖
4—1所示建筑平面图的墙体轴网如图4 —2所示。
] woo _____
2400
B ----------------------
■ ?00 ]图4 —2
二、任务分析
绘制建筑轴线时，首先在“建筑-轴线”图层上，使用直线line命令绘制水平及竖直
的作图基准线，然后使用偏移ofset、打断break等命令绘制轴线。
三、任务链接
（一）直线line命令
1. 功能:绘制直线段、折线段或闭合多边形，其中每一线段均是一个单独的对象。
2?命令执行方式：
下拉菜单：绘图一一直线
工具栏:S
命令行：LINE 简捷命令：L
3. 操作过程说明：
执行命令后‘AutoCAD 提示：
指定第一点：（输入起点）
指定下一点或［放弃（U）］： 25000 （输入直线的长度）
指定第一点：（输入起点）
指定下一点或［放弃（U）］： 9300 （输入直线的长度）
指定下一点或［放弃（U）］:（输入直线端点，输入选项“ U”放弃或用回车键结束命令）
指定下一点或［闭合（C）/放弃（U）］:（输入直线端点，输入选项“ C ”使直线图形闭合,输入选项“ U”放弃或用回车键结束命令）
绘制结果如图4 —3所示。
图4 —3
4. 选项说明
（1）放弃（U）:放弃前一次操作。
（2）闭合（C）:用直线段闭合。
（二）偏移offset命令
1. 功能:创建同心圆、平行线和平行曲线。
2. 命令执行方式：
下拉菜单：修改一一偏移
工具栏:同
命令行：offset 简捷命令:o
3. 操作过程说明：
执行命令后‘AutoCAD 提示：
指定偏移距离或［通过（T）/删除（E）/图层（L）］＜通过＞3900 （指定距离或选项）
选择要偏移的对象，或［退出（E）/放弃（U）］＜退出＞（选择要偏移的对象或选项）指定要偏移的那一侧上的点，或［退出（E）/多个（M）/放弃（U）］＜退出＞（指定偏移方向或
退出）
经过几次偏移后，绘制结果如图4-4所示。
图4 —4
（三）打断break 命令
1.功能:切掉对象的一部分或切断成两个对象。
2?命令执行方式：
下拉菜单：修改一一打断
二| 口
页眉
图4 — 6
工具栏： 命令行：break
简捷命令：br
3.操作过程说明：
执行命令后‘AutoCAD 提示：
选择对象：（选择要打断的对象：1/C 轴线） 指定第二个打断点或［第一点（F ）］: （指定第二个断开点或键入
F ）
注意:如果选择“第一点（F ） ”选项，系统将丢弃前面的第一个选择点，重新提示用户指定两 个打断点。
绘制结果见图4 — 5。
图4 — 5
四、任务实施过程
1 ?打开样板图，选择“建筑一轴线”图层为当前图层；
2 ?用直线命令绘制水平及竖直的作图基准线；
3 .然后使用偏移 offset 、打断break 、修剪trim 等命令绘制编辑轴线。
五、项目实施过程中可能出现的问题及对策 问题1绘制出的轴网线型不对。 问题分析绘制图形时线型比例不对。
解决措施 利用“对象特性”修改轴网的线型比例，单击工具栏中特性图标 同，打开
了如图4-6所示的对象特性对话框，选择轴线对象后，修改线型比例数值。
页眉
六、任务总结
1、绘制建筑轴线时，在“建筑-轴线”图层上，使用直线line命令绘制水平及竖直的
作图基准线，然后使用偏移offset、打断break、修剪trim等命令绘制轴线。
2、按制图规范建筑轴线因为点划线，如不显示点划线，可通过对象特性修改线型比例，以达到合适的显示效果。
七、任务拓展
绘制如图4 —7所示建筑平面图中的轴线。
图4 —7
八、任务报告任务报告:
页眉
图4 — 9
任务三：绘制墙、柱
一、任务内容
绘制轴线后，接下来就绘制墙和柱。本任务就是绘制图 4- 1所示建筑平面图的墙体和
构造柱如图4 — 8所示。
二、 任务分析
绘制建筑平面墙体时，要用到多线命令，包括多线样式的定义、多线绘制和多线的编辑； 绘制柱时，要用到矩形命令和图案填充命令。
三、 任务链接 （一）定义多线样式
多线是一种复合线，由连续的直线段复合组成， 能够提高绘图效率， 保证图线之间的统
一性。
绘制多线前要设置多线样式，画好多线后可对多线进行编辑。
1. 功能:定义多线的平行线数量、间距等。 2?命令执行方式：
下拉菜单：格式一多线样式 命令行：MLSTYLE
3. 操作过程说明：
执行命令后‘AutoCAD 弹出如图4 — 9所示的“多线样式”对话框。
页眉
“多线样式”对话框选项明：
样式：列出了当前己加载的所有多线样式名称。
说明：对当前选中多线样式的诠注。
预览框：可以对当前选中的多线样式进行实时预览。
设为当前：设置要成为当前的多线样式名，之后的绘图过程中将采用当前样式。
重命名：对当前选中的多线样式进行重新命名。
删除：删除当前选中的多线样式。
保存：将当前多线样式保存为.mln的文件，可供其它图形调用。
加载：弹出加载多线样式对话框。对选中的多线文件列出所有己定义的多线样式，可选择加载。
点取“新建”按钮，系统自动弹出如下图所示的“创建新的多线样式”对话框，给出新样式名“墙240 ”，点“继续”按钮，系统自动打开“新建多线样式：墙240 ”对话框（图4 —10 ）。
图4 —10
“新建多线样式：墙240 ”对话框选项说明（图4 —11 ）：
图4 —11 说明：对新的多线样式的描述。
偏移：多线的一根平行线距对于参考线的偏移距离。添加：增加多线中平行线的数量。
删除：删除选中的多线中的平行线。
封口：设置多线两端的封口
直线：在多线的每个端口用直线封住
外弧：在多线的最外层元素间以圆弧封口内弧：在内部的成对元素之间创建一条圆弧。
角度：指定两端封口的角度
填充：指定背景的填充颜色
连接：指定多线每段顶点处连接是否显示
项目四 绘制建筑底层平面图 项目要求绘制如图4-1所示的建筑底层平面图。 图4 — 1 时间要求 教学学时6学时 质量要求按图示尺寸精确绘图 CAD 绘制建筑平面图的步骤一般是：绘制轴网、绘制墙体和柱、绘制门窗和阳台、绘 制楼梯和踏步、 布置家具和设备、标注尺寸和文字、标注构造做法、标注详图索引符号、标 注图名。 由于建筑制图的国家标准和各设计单位统一的标题栏等制图习惯， 同一套建筑图中不同 的图纸，其图框、标题栏、绘图单位、精度、文字样式、尺寸标注样式等基本上是固定不变 的。为了避免在每一张图中重复这些操作，从而节省绘图时间，可以在开始绘制图纸之前， 建立样板图。为下一步绘制建筑图做准备， 我们首先要学习样板图的参数、 样板图的建立和 使用方法，接着在样板图中开始绘制建筑平面图的各个绘图步骤。 任务一：建立A3幅面的图形样板文件 任务二：绘制轴网 一、任务内容 绘制建筑平面图的第一个步骤是绘制出该建筑平面图中墙体的轴线。 本任务就是绘制图 冬小初閣L.跖
