杰派门窗:五金配件是铝合金门窗重要组成部分
铝合金门窗五金配件是其重要组成部分,它的性能和质量对门窗功能发挥具有重要影响。由于现代技术的不断发展,门窗五金配件(拉手、扶手、滑撑铰链、滑轨、连接件等,也越来越多地涌入市场。
杰派门窗认为,现代建筑门窗按型材品种大致可分为:塑料窗、复合材料窗、铝合金窗,其中铝合金窗是如今我国主要的建筑门窗产品,在当今建筑中占相当大比重。事实上无论从抗风压、水密性、气密性等性能还是从环保方面,铝合金窗都有其优越性。
由于铝合金在自然条件下极易钝化的特点,五金件选用一般金属材料时,铝合金门窗的结构形式都会是极小阳极的组合。
采用新技术、新工艺、新材料是提高门窗五金配件耐腐蚀性的必由之路。国外五金生产商采用物理气相镀(简称pvd,亦称真空镀生产出外观和防腐性极佳的五金配件。真空镀具有附着力强、镀层不易脱落;绕射性好,镀层厚度均匀;镀层致密,针孔气泡少;镀前易处理,工艺简单;用料省,无公害等优点。
可在金属或非金属表面上镀制单质、合金或化合物。曾广泛用于航空、宇航、电子和光学等工业部门中制备各种特殊性能的镀层。随着真空镀设备的不断完善、大型化和连续化,以及涂料涂装技术的发展,可获得结合力好、耐磨性强、光亮度高的装饰性镀层。国外在执手、铰链等一些配件表面,采用真空镀au、ag、al、zr、tin、lcrl8ni9等,而获得综合性能极佳的外表面,使执手、铰链等这些单一功能性配件成为具有使用功能和装饰双重性能的配件。
铝合金门窗施工图深化设计 一、铝合金门窗施工图深化设计的目的： 使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程的质量，满足建筑工程的需要。 二、铝合金门窗设计的基本常识： 1、铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高度大于100m的门窗工程应采取相应的措施。 2、铝合金门窗设计的常规要求(参考数据)： 2.1 首先作为专业人员对设计必须专业,尽量保持门窗设计的合理性,别墅豪宅能体现门窗的优良性能(透光﹑通气﹑大气) 。 2.2 根据洞口的大小设计开窗的窗型、位置,大小(参考数据）： A.平开窗系列合理开启尺寸：宽500mm～600mm之间高1300mm～1450mm之间。 B.平开门系列合理开启尺寸：宽800mm～900mm之间高2100mm～2300mm之间。 C.在大的门窗立面使用固定位时，注意横料和竖料的受力点确定主料连接位。 D.户外是过道的尽量采用推拉（不影响过道行走）；户外为悬空的下面的固定位需采用夹胶钢化玻璃（针对落地窗保证安全）。 E.在山顶及海边当风的地方，窗户过大，须采用扁通内套框及加厚夹胶玻璃。（宽≧3500mm,高≧3500mm) 。 F.卫生间淋浴房，采用磨砂玻璃。 G.标明窗台的高度，注意执手位的高度（合理高度为完成面到执手1500mm～1700mm之间）。 H.窗扇的开启方向应考虑夏季兜风及冬季避风。 I.注意门窗开启方向的对称性。 J.飘窗与落地窗中间扇应为固定扇，尽量为不遮挡视线的整块大玻璃，严禁出现中间竖杆以及平人视线（1.5～1.8米高度）的横杆。 3、五金配件的常规选用 (参考数据)： 3.1.推拉窗滑轮选用：材质304 A.中空玻璃推拉窗：当推拉窗单扇宽度≤600mm，选用单滑轮；当推拉窗单扇宽度＞600mm，选用双滑轮。
铝合金门窗设计计算书 设计： 校对： 审核： 批准： 二〇一六年三月
目录 1 计算引用的规范、标准及资料 (1) 1.1 门窗及相关设计规范： (1) 1.2 建筑设计规范： (1) 1.3 铝材规范： (2) 1.4 玻璃规范： (2) 1.5 钢材规范： (2) 1.6 胶类及密封材料规范： (3) 1.7 门窗及五金件规范： (3) 1.8 相关物理性能等级测试方法： (4) 1.9 《建筑结构静力计算手册》(第二版) (5) 1.10 土建图纸： (5) 2 基本参数 (5) 2.1 门窗所在地区 (5) 2.2 地面粗糙度分类等级 (5) 2.3 抗震设防 (5) 3 门窗承受荷载计算 (6) 3.1 计算依据 (6) 3.2 计算杆件时的风荷载标准值 (7) 3.3 计算玻璃时的风荷载标准值 (7) 3.4 垂直于门窗平面的分布水平地震作用标准值 (7) 3.5 作用效应组合 (8) 4 门窗竖中梃计算 (8) 4.1 竖中梃受荷单元分析 (8) 4.2 选用竖中梃型材的截面特性 (11) 4.3 竖中梃的抗弯强度计算 (11) 4.4 竖中梃的挠度计算 (12) 4.5 竖中梃的抗剪计算 (12) 5 玻璃板块的选用与校核 (13) 5.1 玻璃板块荷载计算： (13) 5.2 玻璃的强度计算： (14) 5.3 玻璃最大挠度校核： (15) 6 附录常用材料的力学及其它物理性能 (17)
门窗设计计算书 1计算引用的规范、标准及资料 1.1门窗及相关设计规范： 《铝合金结构设计规范》 GB50429-2007 《玻璃幕墙工程技术规范》 JGJ102-2003 《建筑玻璃应用技术规程》 JGJ113-2009 《建筑幕墙》 GB/T21086-2007 《金属与石材幕墙工程技术规范》 JGJ133-2001 《铝合金门窗工程技术规范》 JGJ214-2010 《铝合金门窗》 GB/T8478-2008 《未增塑聚乙烯(PVC-U)塑料窗》 JGT/140-2005 《塑料门窗工程技术规程》 JGJ103-2008 1.2建筑设计规范： 《地震震级的规定》 GB/T17740-1999 《钢结构防火涂料》 GB14907-2002 《钢结构设计规范》 GB50017-2003 《高层建筑混凝土结构技术规程》 JGJ3-2002 《高层民用建筑设计防火规范》 GB50045-95(2005年版) 《高处作业吊蓝》 GB19155-2003 《工程抗震术语标准》 JGJ/T97-2010 《混凝土结构后锚固技术规程》 JGJ145-2004 《混凝土结构设计规范》 GB50010-2010 《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004 《建筑表面用有机硅防水剂》 JC/T902-2002 《建筑材料放射性核素限量》 GB6566-2010 《建筑防火封堵应用技术规程》 CECS154：2003 《建筑钢结构焊接技术规程》 JGJ81-2002 《建筑工程抗震设防分类标准》 GB50223-2008 《建筑工程预应力施工规程》 CECS180：2005 《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订)《建筑结构可靠度设计统一标准》 GB50068-2001 《建筑抗震设计规范》 GB50011-2010 《建筑设计防火规范》 GB50016-2006 《建筑物防雷设计规范》 GB50057-2010 《冷弯薄壁型钢结构技术规范》 GB50018-2002 《民用建筑设计通则》 GB50352-2005
合同编号：铝合金门窗工程施工合同 发包人： 承包人： 工程名称： 签约地点： 签约时间：
协议书 发包人： 承包人： 依照《中华人民共和国合同法》、《中华人民共和国建筑法》、《建设工程质量管理条例》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，双方经协商一致订立本协议。 第一条、工程概况 一、工程名称： 二、工程地点： 三、工程内容： 第二条、承包方式、承包范围及工作内容 一、承包方式：包工包料（包括但不限于包工、包料、包机械、包质量、包安全文明、包工期、包市场风险、包所有税费、包验收合格等所有与本工程相关的一切工作内容） 二、承包范围： 三、工作内容：依据招标文件、招标图纸、工程规范所示，本工程承包范围包括（但 不限于）以下工作内容： 1、根据发包人提供的工程范围及初步图纸，完成设计深化并绘制成套施工详图及节点大样图，报发包人及设计单位审核确认并出正式图纸； 2、按发包人要求，在规定时间内完成1：1实物样板（面积不小于10M2），并在不需要时予以拆除； 3、根据发包人确认的正式图纸及实物样板/材料样板，按合同工期包工包料完成合同范围内的铝合金门窗交钥匙工程，包括所有材料【铝合金框料、玻璃、五金配件、发泡剂、硅胶、密封条等】的选料、供应、场内外制作养护、场内外仓储运输、现场安装、固定、成品保护等； 4、完成铝合金门窗与结构间发泡剂嵌缝及铝框与装饰面的最终硅胶封闭（包括门窗内外侧），并为该嵌缝处防渗漏第一责任人。 5、铝合金门窗的成品保护及清洁工程，并负责施工中损坏件的修复更换； 6、根据规范要求完成所需铝合金门窗的性能测试（包括材料的三性试验）和检验。 7、办妥本工程所有政府部门手续，包含但不限于以下内容：设计出图、报监、质检、试验、验收等，并支付所有费用。
环球.金水湾二期铝合金门窗技术参数 一、工程名称： 环球.金水湾二、三期铝合金门窗工程 二、工程地点： 北城新区温凉河路与长沙路交汇处。 三、招标范围： 东区G1~G5;西区G1~G8楼栋，具体施工内容见建筑图纸及工程量清单。 四、工期要求： 进场时间和施工工期以接到甲方通知为准，按照甲方要求的合理工期进行施工。 五、设计依据及标准 本工程设计、施工及验收标准均按国家现行有关标准及规范执行。 《铝合金建筑型材》GB/T5237.1-5237.5-2008 《铝合金门窗》GB/T8479-2008 《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《建筑外窗保温性能分级及检测方法》GB/T8484-2008 《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2008 《建筑玻璃应用技术规程》JGJ113-2009 《建筑安全玻璃管理规定》2116号文及临沂地方规定等相关技术标准。 《镶玻璃构件耐火试验方法》GB/T125113-2006标准 六、节能及其它技术设计要求： 1.断桥隔热铝合金型材,65系列（5+12A+5+12A+6）；阳台推拉门断桥隔热铝合金型材（5+9A+5+9A+6）。 2.外窗（含阳台门）的气密性能等级不应低于国家标准《建筑外窗气密性能分级及检测方法》GB 7107规定的4级；保温性能中传热系数《1.8W/（m2?K）。其单位缝长空气渗透量q1不大于1.0m3/(m h)；单位面积空气渗透量q2不大于3.0m3/(m2 h)。 3.面积大于1.5平方米的门窗均采用安全玻璃。 4、所有外窗玻璃均为无色中空玻璃。 5、窗台高度低于900的固定扇为5.0mm厚钢化玻璃。 6、外窗均安装纱窗。 7、建筑外墙上的门、窗的耐火完整性不小于0.5h。 8、开启方式说明：
铝合金门窗施工方法文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
铝合金门材料要求 (1) 施工前由设计者对工程项目、图纸资料、施工方案、技术工艺进行详细的说明和解释，以确保铝合金门安装达到设计要求和各项基本性能指标。 (2) 工程所用钢材、铝材、玻璃均应有质量保证书并符合设计文件及施工图的要求。产品要有出厂日期分批保管，严禁过期使用。 (3) 结构胶及密封胶，必须符合设计及规范要求，并进行耐候胶及保险期的试验检查。 (4) 对结构玻璃装配级件的检查验收检查装配组长件的长宽尺寸，对角线尺寸是否超差，粘结是否完好，玻璃表面是否清洁。 (5) 对立梃，横梁等铝型材要测定其平直度和扭拧度，如有明显的扭拧则不能使用，检查型材表面保护层的粘结情况，有无严重的脱落。 (6) 对上墙的五金配件进行验收，检查是否符合设计要求，如不锈钢螺栓，绝缘胶垫等。 施工工艺流程： (1) 放线→固定支座安装→门框立梃和横梁安装→结构玻璃装配组件安装→玻璃装配组件间的密封及四周收口处理→全面检查及清洁。 (2) 放线及固定支座安装：施工前放线检查主体结构的垂直度，平整度，以确定骨架的准确位置，所弹中心线标高线应与土建位置相吻合，同时检查预埋铁件的位置标高及其与砼的锚固情况是否符合规范和设计要求。
(3) 立梃和横梁安装：立梃骨架安装从下向上进行，立梃骨架与主体结构预埋件的连接靠钢角码连接件，钢角码连接件与预埋件焊接时，立梃骨架接长、用插芯连接件穿入立梃骨架中连接。然后再进行永久性满焊固定。 (4) 横梁骨架安装采用角铝连接件，角铝的一肢固定在横梁骨架上，另一肢固定于立梃骨架上。 (5) 立梃和横梁锯切尺寸允许偏差为：立梃±1，横梁±；端头斜度小于150O。 (6) 施工中应保证立梃横梁安装水平在主梁全部式基本悬挂完毕后进行调整，以保证隐框玻璃幕墙外表面平整。 (7) 玻璃装配组件的安装顺序从上往下进行，其安装过程是将玻璃板材边框与主梃，横梁的托件，扣件相互吻合上，再拧上螺丝固定。 (8) 在固定之前要调整玻璃装配组件直，间隙一致，板面表面的平整，采用刚性直尺式铝方通料来进行确定。 (9) 密封耐候胶应与玻璃、铝材粘接牢固，胶面平整光滑，玻璃清洁无污物。 (10) 在施工过程中要做好成品、半成品的保护，尤其是玻璃装配组件在运输、临时堆放、安装后的保护工作要设专人监督，以防止划伤、变形和破损。施工中跟班检查、现场质检人员根据施工操作要点和质量验收标准，对每一道工序进行跟踪检查，特别部位细查有缺陷及时纠正。 铝合金窗安装 施工要点：安框,将窗在抹灰前立于洞口处，用吊线锤吊直，卡方。用木楔将三边固定，检查无误后用射钉枪将连接件与框固定在墙上。
铝合金门窗生产工艺流程 作业前的准备：熟悉门窗分格图，查阅门窗工艺单 生产工艺流程 1、平开门、窗工艺流程 框扇断料→框扇铣口→铣锁孔槽→钻五金孔→切玻璃压条→装框、扇密封胶条→装玻璃压条→扇玻组合→装五金配件→检验→包装→入库 2、推拉门、窗工艺流程 框扇断料→框扇铣口→铣排水孔→铣锁孔槽→装毛条→钻五金孔→切玻璃 压条→装密封毛条→装玻璃压条→装滑轮→框、扇组合→检验→包装→入库 一、框料断料 1、量具校核：核对双头锯床标尺与钢卷尺的误差；如果用两台双头锯分别对同一樘 窗的外框型材进行切割，必须对两台双头锯进行校核，直到两台锯床标尺与钢卷尺尺 寸统一为准。 2、断料尺寸的精确度控制：同一批次相同尺寸的断料；第一支料复核两次，确认尺 寸无误后，才能开始断料。并在同一尺寸批量断料中工件尺寸进行抽查，核对断料 是否有误差。 3、针对 45 度组角的外框断料。断第一支料时，应用万能角度尺检查角度误差值不 大于 10um 。 二、框料工艺孔槽铣削 1、平开外框。外框中柱需要铣缺，铣榫。铣缺、铣榫时，先用同型号废铝或者断一 条短料试样，确认中柱铣缺、铣榫后与外框角缝严密咬合。 2、推拉外框。铣推拉框下滑时，先用料头放样，直到下滑料头铣缺与边框完全咬合 后，才能用新料铣缺。下滑滑轮茎条铣缺作为排水孔时，其长度不超过20mm. 两端头长度应一致。1800mm 铣两个排水孔，超过1800mm 铣三个排水孔。铣缺后的上 下滑，应严格配对，避免铣错、铣反。铣孔铣缺时，型材不能有划伤和划痕。 三、扇料工艺孔槽铣削 1、推拉门、窗扇；勾光企铣口，勾光、企上下口应铣方正，左右余量一致。滑轮调 节孔应正确，孔距型材边缘左右应一致。推拉门锁孔高度：扇高2300mm 以内，锁孔位置离地垂直距离950-1150mm; 推拉窗铣锁高度：离地垂直距离1500-1600mm ；相邻门窗的门窗锁孔高度必须一致。 2、平开门、窗；铣平开门锁孔高度：离地面垂直距离950-1150mm; 铣平开窗锁孔高度，离地面垂直距离1500-1600mm; 平开窗锁孔离型材边必须一致，误差不得超过

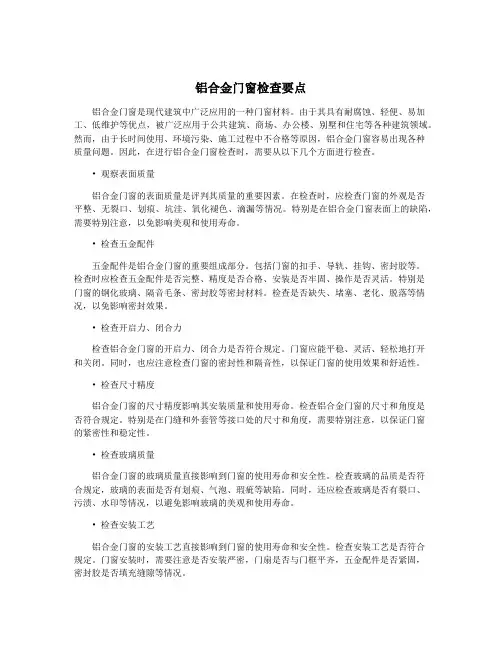

铝合金门窗型材参考标准 铝合金门窗执行标准GB/T8478-2008 1 材料要求 1.1 铝合金型材：外门窗框、扇、拼樘框等主要受力杆件所用主型材壁厚应经设计计算或试验确定。主型材截面主要受力部位基材最小实测壁厚，外门不低于 2.0mm；外窗不低于1.4mm。 1.2 表面处理： 1.3 玻璃：铝门窗玻璃应采用符合GB 11614规定的建筑级浮法玻璃或以其为原片的各种加工玻璃。玻璃的品种、厚度和最大许用面积应符合JGJ 113有关规定。 1.4 密封及弹性材料：铝门窗玻璃镶嵌、杆件连接及附件装配所用密封胶应与所接触的各种材料相容，并与所需粘接的基材粘接。隐框窗用的硅酮结构密封胶应具有与所接触的各种材料、附件相容性，与所需粘接基材的粘接性。 1.5 五金配件：铝门窗框扇连接、锁固用功能性五金配件应满足整樘门窗承载能力的要求，其反复启闭性能应满足门窗反复启闭性能要求。 1.6 铝门窗组装机械联接应采用不锈钢紧固件。不应使用铝及铝合金抽芯铆钉做门窗受力联接用紧固件。 2 外观 2.1 产品表面不应有铝屑、毛刺、油污或其他污迹；密封胶缝应连续平滑，连接处不应有外溢的胶粘剂；密封胶条应安装到位，四角镶嵌可靠，不应有脱开现象。
2.2 门窗框扇铝合金型材表面没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。 2.3 铝合金型材表面在许可范围内的擦伤和划伤，可采用相应的方法进行修补，修补后应与原涂层的颜色和光泽基本一致。 2.4 玻璃表面应无明显色差、划痕和擦伤。 3 门窗及装配尺寸 门窗及框扇装配尺寸偏差单位：mm 4 装配质量 4.1门窗框、扇杆件连接牢固，装配间隙应进行有效的密封，紧固件就位平整，并进行密封处理。 4.2门窗附件安装牢固，开启扇五金配件运转灵活，无卡滞。紧固件就位平整，并进行密封处理。 4.3 门窗框、扇杆件的连接构造可靠，人接触的部位应平整，具有使用的安全性。 4.4 门窗附件的安装连接构造可靠，并具有更换和维修的方便性。长期承受荷载和门窗反复启闭作用的五金配件，其本身构造应便于其易损零件的更换。
主要施工方法与措施 第一节 铝合金窗半成品的制作 一、生产条件及加工准备 1、铝型材的加工下料： （1）铝材加工下料应在车间内进行，车间有先进的流水生产线和良好的清洁条件。 （2）铝型材进厂必须进行复检，查验其出厂合格证和检查铝型材表面的涂层是否完好无损，有扭曲，弯变形的铝材，应挑选合格或者校正再下料。 （3）用于加工铝型材的设备、机具应能保证加工的精度要求。所用的量具要能达到测量的精度，并且要定期检定。 （4）铝型材在下料前，应认真核对施工图。 2、铝合金窗工厂内工序流程图见表三： 注：如采用玻璃胶操作需按有关程序要求之外，还需注意待胶干后，玻璃才可移动。 1）放样：在加工前应根据施工图进行翻样，校核施工土建尺寸，并据以制作各节点部位样板，用样板在杆件需要加工的部分划线放样作为加工依据。 2）下料：下料前应进行校正调直，下料应使用双头切割机。 3）机加工：铝合金门窗要对杆件进行孔、槽、豁、榫的加工后才能安装，孔：孔位允许偏差± 0.5mm ，孔距允许偏± 0.5mm ，累计误差不大于±0.1mm ；槽：定位尺寸± 0.5mm ；槽尺寸± 0.5mm ；豁尺寸± 0.5mm ；榫尺寸± 0.5mm ；孔的加工方法可采取钻孔，也可以冲孔。槽、豁、榫加工可采取铣加工成型，也可以采取冲切成型，杆件在加工过程中，堆放时每层应用抱有软塑料套的垫条隔 断，不得使杆件直接接触，以免损坏镀膜表面，垫条间不大于 1m 。上下要对齐，以免影响杆件变形。 4）组件拼装 组件，杆间连接，按设计分别采用铆接，螺栓等，连接应牢固，各连接缝隙
应进行可靠的密封处理。拼装好的框件应垂直堆放，下面用有套的垫木垫好，不准随便在地面堆放。 5）玻璃的加工： 由项目设计师提出订货的规格、数量后由采购部负责采购，门窗厂负责加工。 二、玻璃胶作业的控制措施： 1、准备工作： 1）打胶必须在专门的注胶房中进行，注胶房中必须保持清洁无尘。 2）注胶前验明玻璃胶的生产厂、型号及有效期，不得用过期玻璃胶。 2、严格按有关工艺规定进行玻璃胶的打胶操作，主要控制环节如下： 1）胶缝处基材的清洁。 2）玻璃垫上柔性胶条。 3）注玻璃胶必须用专用机械注胶。 4）静置和养护。 第二节标志、包装、运输、储存 1、标志（在铝合金门窗明显部位标明下列标志）： 1）制造厂厂名 2）产品名称和标志 3）包装箱上的标志应符合GB6388的规定 2、包装： 1）铝合金部件应有足够的牢固程度，并保证在运输中不被损坏。 2）各类部件包装保证在运输中不会发生相互碰撞。 3、运输： 1）铝合金半成品的运输，必须按单位工程、进度要求、规格型号分批装车发运。 2）装车发运单上应注明：单位工程、窗型号、规格、数量、签发人姓名、验收人姓名。 4、储存： 1）部件应放在通风，干燥的地方，严禁和酸碱等物质接触，并要严防雨水渗入。

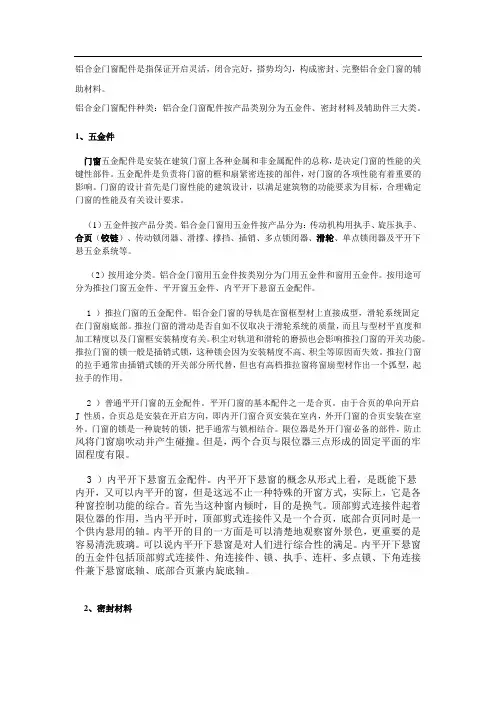

铝合金门窗配件是指保证开启灵活，闭合完好，搭势均匀，构成密封、完整铝合金门窗的辅助材料。 铝合金门窗配件种类：铝合金门窗配件按产品类别分为五金件、密封材料及辅助件三大类。 1、五金件 门窗五金配件是安装在建筑门窗上各种金属和非金属配件的总称，是决定门窗的性能的关键性部件。五金配件是负责将门窗的框和扇紧密连接的部件，对门窗的各项性能有着重要的影响。门窗的设计首先是门窗性能的建筑设计，以满足建筑物的功能要求为目标，合理确定门窗的性能及有关设计要求。 （1）五金件按产品分类。铝合金门窗用五金件按产品分为：传动机构用执手、旋压执手、合页（铰链）、传动锁闭器、滑撑、撑挡、插销、多点锁闭器、滑轮、单点锁闭器及平开下悬五金系统等。 （2）按用途分类。铝合金门窗用五金件按类别分为门用五金件和窗用五金件。按用途可分为推拉门窗五金件、平开窗五金件、内平开下悬窗五金配件。 1 ）推拉门窗的五金配件。铝合金门窗的导轨是在窗框型材上直接成型，滑轮系统固定 在门窗扇底部。推拉门窗的滑动是否自如不仅取决于滑轮系统的质量，而且与型材平直度和加工精度以及门窗框安装精度有关。积尘对轨道和滑轮的磨损也会影响推拉门窗的开关功能。推拉门窗的锁一般是插销式锁，这种锁会因为安装精度不高、积尘等原因而失效。推拉门窗的拉手通常由插销式锁的开关部分所代替，但也有高档推拉窗将窗扇型材作出一个弧型，起拉手的作用。 2 ）普通平开门窗的五金配件。平开门窗的基本配件之一是合页。由于合页的单向开启 J 性质，合页总是安装在开启方向，即内开门窗合页安装在室内，外开门窗的合页安装在室外。门窗的锁是一种旋转的锁，把手通常与锁相结合。限位器是外开门窗必备的部件，防止风将门窗扇吹动并产生碰撞。但是，两个合页与限位器三点形成的固定平面的牢固程度有限。 3 ）内平开下悬窗五金配件。内平开下悬窗的概念从形式上看，是既能下悬 内开，又可以内平开的窗，但是这远不止一种特殊的开窗方式，实际上，它是各种窗控制功能的综合。首先当这种窗内倾时，目的是换气。顶部剪式连接件起着限位器的作用，当内平开时，顶部剪式连接件又是一个合页，底部合页同时是一个供内悬用的轴。内平开的目的一方面是可以清楚地观察窗外景色，更重要的是容易清洗玻璃。可以说内平开下悬窗是对人们进行综合性的满足。内平开下悬窗的五金件包括顶部剪式连接件、角连接件、锁、执手、连杆、多点锁、下角连接件兼下悬窗底轴、底部合页兼内旋底轴。 2、密封材料
没有上梁的窗户 1:边框=窗户的高度 2:上下滑=窗户的宽度―2公分 3:勾光启=边框―5.2公分 4;上下方=上下滑÷2+0.5公分(三个扇子的见例外尺寸 5:玻璃高=勾光启―9.3公分 6:玻璃宽=上下方-6公分(三个扇子的中间大扇子-7公分 7:纱扇子高度=边框-5公分 8:纱扇子宽度=上下方+1公分二:带上梁的窗户 1:边框=窗户的高度2:上.中.下=窗户的宽度―2公分 3:勾光启=划线的数-1.2公分 4:上下方=上中下 ÷2+0.5 5:插板.中立=边框-划线数-7公分 6:扣线横长=径里-0.6公分 7:扣线竖长=中立.插板-1公分(扣线切角 8:玻璃高=划线数-10.5公分(也=勾光启-9.3公分 9:玻璃宽同上 10:纱扇子高=划线数-0.5公分 11:纱扇子宽同上三:三个扇子的例外尺寸(非标料要靠自己去量和计算 1:三扇子的小扇上下方=(下滑+9÷4-1.8公分 2:三扇子的大扇子上下方=(下滑+9÷2 3:小扇子的玻璃高同上 4:大扇子的玻璃高同上,宽=上下方-7公分 80型铝合金的下料尺寸一:没有上梁的窗户= 1:边框高=窗高 2:上下滑=窗户宽-3公分(鲁和的-3.5公分 3:勾光启=边框-5.3公分 4:上下方=上下滑÷2-4.7公分(三扇子的大扇子宽=上下滑÷2-2公分,小扇子宽=上下滑÷4-4.7公分 5:玻璃高=勾光启-7.6公分 6:玻璃宽=上下方-0.5公分7;纱扇子高=边框-7.5公分 8:纱扇子宽=上下滑÷2 二:带上梁的窗户 1:边框=窗高 2:上中下=窗宽-3公分(鲁和的-3.5 3:勾光启=边框-上梁满外数-1.8公分 4:上下方=上中下÷2-4.7公分(三扇子同上 5:插板,中立=上梁满外-7.2公分 7:扣线横长=上中下-3.8公分 8:扣线竖长=中立插板数-0.2公分 9:纱扇子高里挂=边框-上梁满外-4公分纱扇子高外挂=边框-上梁满外-1.3公分
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持. 铝合金门窗制作安装 1适用范围 本技术要求适用于万科深圳区域所有铝合金门窗的制安工程招投标及现场施工指导。 2依据 2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包 括但不限于： 2.1.1《工程建设标准强制性条文》2002年版 2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001） 2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001） 2.1.4《住宅装饰装修工程施工规范》（GB50327-2001） 2.1.5《钢结构工程施工质量验收规范》（GB50205-2001） 2.1.6《民用建筑工程室内环境污染控制规范》（GB 50325-2001） 2.1.7《建筑结构荷载规范》（GB50009-2001） 2.1.8《建筑抗震设计规范》（GB50011-2001） 2.1.9《钢结构设计规范》（GB50017-2003） 2.1.10《建筑物防雷设计规范》（GB50057-94） 2.1.11《铝合金建筑型材》（GB/T5237-2000） 2.1.12《铝合金门》（GB/T8478-2003） 2.1.13《铝合金窗》（GB/T8479-2003） 2.1.14《玻璃幕墙工程技术规范》（JGJ102-2003） 2.1.15《建筑玻璃应用技术规程》(JGJ113-2003) 2.1.16《建筑外窗抗风压性能分级及检测方法》（GB/T 7106-2002） 2.1.17《建筑外窗气密性能分级及检测方法》（GB/T 7107-2002） 2.1.18《建筑外窗水密性能分级及检测方法》（GB/T 7108-2002） 2.1.19《建筑外窗保温性能分级及检测方法》（GB/T 8484-2002） 2.1.20《建筑外窗空气声隔声性能分级及检测方法》（GB/T 8484-2002） 2.1.21《建筑外窗采光性能分级及检测方法》（GB/T 11976-2002） 2.1.22《铝合金门窗设计、施工及验收规范》（DBJ 15-30-2002）(广东省标准)
铝合金门窗五金件的选择方法 发表时间：2019-09-19T14:08:13.523Z 来源：《中国西部科技》2019年第12期作者：吴家壮[导读] 在当下中国经济的发展过程中，我们可以看到铝合金门窗有着很大程度的发展，并且在这个过程中，我们可以实际看到铝合金型材的具体发展，在后续的实践过程中，可以进行相关的隔热断桥的相关使用方法，在这个过程中，我们可以看到其中的铝合金窗有着较大的隔热性能，在很大程度上提高了建筑工程的发展水平，并且在后续的发展过程中进一步适应当下的节能相关要求。在五金配件的具体功能 方面，它可以在最大程度上满足门窗整体的启闭相关 吴家壮 广东雅洁五金有限公司摘要：在当下中国经济的发展过程中，我们可以看到铝合金门窗有着很大程度的发展，并且在这个过程中，我们可以实际看到铝合金型材的具体发展，在后续的实践过程中，可以进行相关的隔热断桥的相关使用方法，在这个过程中，我们可以看到其中的铝合金窗有着较大的隔热性能，在很大程度上提高了建筑工程的发展水平，并且在后续的发展过程中进一步适应当下的节能相关要求。在五金配件的具体功能方面，它可以在最大程度上满足门窗整体的启闭相关需求，并且在这个过程中进行相关工程的设置工作，并且在这个过程中可以对铝合金门窗的整体质量有着相关的影响。因此，本篇论文首先介绍了五金配件对铝合金门窗的影响，其次分析了铝合金窗五金配件选择原则的重点要素，对我国今后的建筑工程发展有着相应的建设性意义。关键词：铝合金门窗；五金件；选择方法前言 在后续的研究过程中，我们可以发现在整个现代建筑中，有着众多的门窗类型，并且在五金件的整体种类中有着众多的型材品种，在具体的实践过程中可以进行大致分类，并且在这个过程中进一步将建筑工程中的塑料门窗进行相关的建设，在后续的工程建设过程中，可以进一步进行复合材料的门窗建设工作，在整个铝合金的门窗建设过程中，可以发现铝合金门窗有着重要的作用，并且在后续的工作过程中，可以进一步建设相关的建筑门窗的整体性产品。在后续的建筑工程的建设过程中，可以进一步提高铝合金门窗的质量水平，并且在后续的工作过程中，进一步提升铝合金门窗在整个使用过程中相关的整体安全性，保证其可以进行相应的使用耐久性。 一、五金配件对铝合金门窗的影响（一）使用功能影响在对铝合金门窗的五金配件的选择研究上，可以看出其中有着影响铝合金的门窗，并且在具体的使用功能窗上有着多种的类型，可以在很大程度上更新铝合金门窗的结构形式。在五金配件的特有方式影响下，可以看出有着众多窗型，并且在相应的过程中，可以发现铝合金门窗的各种功能，在具体的工作过程中，可以看出其全部依赖于相应的五金件的具体类型配置。在当下的工作过程中，可以进一步平开下的五金配件的悬窗。在这样的工作过程中，可以进一步发现铝合金门窗既有平开的相关功能，也可以进行相应的内倒功能。在后续的工作过程中，可以进一步进行推拉折叠门窗的相关工作，并且在后续的工作过程中，进行相应的推拉又折叠铝合金门窗的相应功能。在铝合金门窗的应用过程中，可以进一步提高铝合金门窗的具体活动百叶的工作，并且在很大程度上提升整个五金件的相关作用。（二）节能效果影响在具体的研究过程中，可以发现五金配件对于铝合金门窗有着重要的影响，可以在后续的工作过程中，进一步发挥自身的铝合金门窗的节能效果。在铝合金门窗的建设过程中可以发现有着轻质构件的特性，在后续的工作过程中，可以对能耗进行相应的减少，并可以在后续的发展过程中降低自身的建筑耗能。在整个建筑设计的相应过程中，可以保证工程可以很大程度的施工，并且在后续的工作过程中，可以进行相应充分的考虑，保证铝合金门窗可以进一步节能。五金配件在整个铝合金门窗的工作过程中，进一步提高相应的铝合金门窗的保温隔热的相关性能建设。 (三)防盗功能的影响五金配件对于铝合金门窗有着很大的影响，并且在很大程度上提高了门窗自身的防盗功能。在后续的工作过程中，可以进一步提升铝合金门窗的防盗性能，可以进一步保证公民自身的生命财产安全，并且保证了社会成员生活的稳定性，这是铝合金门窗用户在家庭装修的过程中非常关心的一个相关的问题。当铝合金门窗在防盗性能上有着很大的发展的过程中，可以看出其主要取决于相关的五金配件的种类以及质量，如锁具以及铝合金门窗的铰链等。在后续的铝合金门窗研究过程中，可以进一步提升五金件的相应防盗性，可以进一步开发出智能的防盗门窗进行相应的构件选择，进一步提高门窗自身的防盗性。 二、铝合金窗五金配件选择原则（一）载荷选择原则在相关的铝合金门窗制造过程中，可以进一步根据其自身的载荷大小来进行门窗的相关选择工作，在整体的五金配件的设计过程中，一般应从相应的抗风压以及水密性的建设过程中，提升铝合金门窗的质量，在后续的建设过程中，可以进一步考虑铝合金门窗的相应气密性，并且在很大程度上提升五金配件的保温特性，进一步保障铝合金门窗的隔声性能。在整个铝合金门窗选择五金配件的过程中，需要进一步提高门窗的抗三性功能，进一步规定锁点的相应配置方式，在后续的工程中可以发挥五金配件的自身性能，只有在锁点均匀分布的情况下，才会使多点锁起最有效的作用；从五金配件整体的构件弯曲上来看，可以从其最大挠度值进行相应的选择工作，进一步保障铝合金门窗的锁点可以比较靠近铝合金门窗的最大受力构件的相应中点部位，才能有效防止窗的构件弯曲变形。（二）功能选择原则根据使用功能选择门窗的功能不同，五金件配件的类型不同。门窗的功能主要由门窗的类型决定。门窗五金件按窗型可分为平开、推拉、平开上悬、推拉上悬、推拉折叠等形式，同时还有一些特殊的窗形五金件，如天窗、中悬窗、屋顶斜窗五金件等。内平开窗用五金件的基本部件。现代建筑的发展，已使门窗五金配件不再局限于铰链、插销、把手、锁一类传统产品。如用橡胶材料制作的用于安装玻璃的U 型软板，两侧各有一向上延伸的凸出物，这样将软板和玻璃一同放人型材的凹槽内，即可使软板收缩，从而紧固玻璃，并在玻璃两侧的表面上形成一斜坡状，以防止水的浸人。因此，应根据门窗的功能，选择相应的五金配件。（三）建筑节能原则
