课程设计任务书及指导书
水利水电工程专业
专科适用
教师：简新平
河北工程大学水电学院
年月日
Ⅰ《水电站》课程设计任务书
1 课程设计的目的
课程设计的目的，是培养学生运用本课程及相关课程基本理论和技术解决实际问题，进一步提高运算、绘图和使用技术资料的能力，通过具体工程实例设计提高设计观念和分析解决工程问题的能力。
2 课程设计成果及要求
2.1 课程设计成果
（1）设计说明书一份，内容包括：
A、封面；
B、课程设计任务书；
C、中文摘要；
D、英文摘要；
E、目录；
F、正文；
G、谢辞；
H、参考文献；
I、附录（附录为可选内容）。
（2）设计图纸一张，内容为：
设计过程中的辅助图、蜗壳、尾水管单线图。采用大米格纸或1号AutoCAD打印图纸，文字书写必须采用符合制图规范的长仿宋体。
2.2设计成果要求
※请大家务必按以下要求完成设计成果，否则，审查时不予通过。
2.2.1说明书内容要求
（1）摘要。中文摘要在300字左右，外文摘要以250个左右实词为宜，关键词一般以3～5个为妥。
（2）目录。按三级标题编写（即：1……、1.1……、1.1.1……），附录也应依次列入目录。
（3）量和单位。量和单位必须采用中华人民共和国的国家标准GB3100～GB3102-93，它是以国际单位制（SI）为基础的。非物理量的单位，可用汉字与符号构成组合形式的单位。
（4）正文标题层次。全部标题层次应有条不紊，整齐清晰。相同的层次应采用统一的表示体例，正文中各级标题下的内容应同各自的标题对应，不应有与标题无关的内容。
章节编号方法应采用分级阿拉伯数字编号方法，两级之间用下角圆点隔开，每一级的末尾不加标点。分级阿拉伯数字的编号一般不超过四级。
各层标题均单独占行书写。第一级标题居中书写；第二级标题序数顶格书写，后空一格接写标题，末尾不加标点；第三级和第四级标题均空两格书写序数，后空一格书写标题。第四级以下单独占行的标题顺序采用A.B.C.…和a.b.c.两层，标题均空两格书写序数，后空一格写标题。正文中对总项包括的分项采用⑴、⑵、⑶…单独序号，对分项中的小项采用①、②、③…的序号或数字加半括号，括号后不再加其他标点。
（5）公式。公式号以章分组编号，如（2?4）表示第2章的第4个公式。公式应尽量采用公式编辑程序录入，选择默认格式，公式号右对齐，公式和编号之间不加虚线，公式调整至基本居中。
（6）表格。每个表格应有表序和表题，表序以章分组编号。表序和表题应写在表格上放正中，表序后空一格书写表题。表格允许下页接写，表题可省略，表头应重复写，并在右上方写"续表××"。
（7）插图。插图必须精心制作，线条粗细要合适，图面要整洁美观。每幅插图应有图序和图题，图序以章分组编号，如（图2?4）表示第2章的第4个图，图序和图题应放在图位下方居中处。图应在描图纸或在白纸上用墨线绘成，也可以用计算机绘图。
（8）参考文献。一律放在文后，参考文献的书写格式要按国家标准GB7714－87规定。参考文献按文中出现的先后统一用阿拉伯数字进行自然编号，序码宜用方括号括起。书写格式为：
[序号]主要责任者．论文题目[J]．刊名，年，卷（期）：起止页码．
[序号]主要责任者．书名[M]．出版地：出版者，出版年，起止页码．
[序号]标准编号，标准名称[S]．
例如：
[1]曾维川，王金敏．AutoCAD2000绘图基础[M]．天津：天津大学出版社，2001．
2.2.2 排版打印格式
说明书可以打印或手写，并装订整齐。手写说明书时，必须整洁，字体大小适中，符合格式要求，并采用河北工程大学课程设计专用纸。
打印说明书时，应满足以下要求：
（1）页面设置：A4纸，单面打印。上3cm，下2.5cm，左2.5cm，右2cm，装订线0.5cm，选择“不对称页边距”，页眉1.8cm，页脚1.5cm。
（2）页眉设置：居中以小五号宋体字键入“河北工程大学课程设计”。
（3）页脚设置：插入页码，居中。
（4）正文文字：内容字型一律采用宋体，标题加黑，章节题目用小三号字，内容采用小四号字汉字宋体和四号Times New Roman英文。
（5）正文段落格式：行距固定值，20磅，段前、段后均为0行。标题可适当加宽，设置为段前、段后均为0.5行。
设计图纸必须整洁，符合水利工程制图规范。可采用大号米格纸或1号AutoCAD 打印图纸，文字书写必须采用符合制图规范的长仿宋体。
未尽事宜，按指导教师要求完成。
3 设计题目及基本资料
3.1 设计题目
大江水电站水轮机选型设计
3.2 基本资料

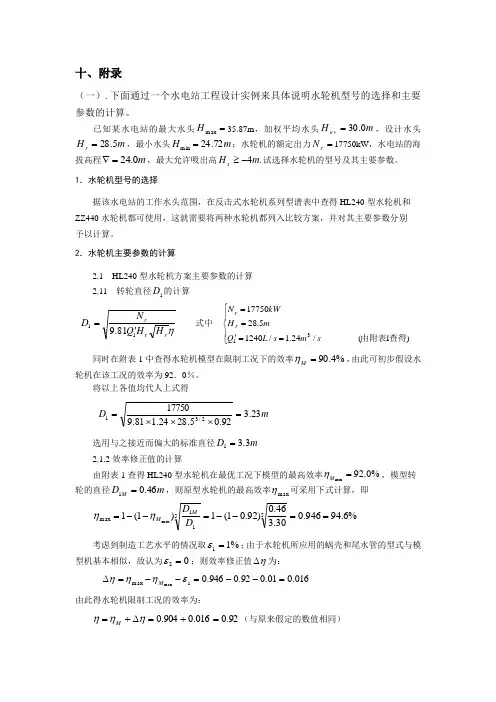

大江水电站，最大净水头H max=35.87m，最小净水头H min=24.72m，设计水头H p=28.5m，电站总装机容量N装=68000kW，尾水处海拔高程▽=24.0m，要求吸出高Hs>-4m.
3.3 设计内容
水轮机是水电站中最主要的动力设备之一，它关系到水电站助工程投资、安全运行、动能指标及经济效益等重大问题，正确地进行水轮机选择是水电站设计中的主要任务之一。本次设计的内容有：
(1)确定机组台数与单机容量。
(2)确定水轮机的型号与装置方式
(3) 确定水轮机的转轮直径与转速。
(4)确定水轮机的吸出高度与安装高程。
(5)绘制水轮机运转特性曲线。
(6)确定蜗壳、尾水管的型式与尺寸
(7)选择调速器与油压装置。
Ⅱ《水电站》课程设计指导书
1 机组台数
建议选择4台机组，立轴布置。详细参考《水电站》教材中相关内容。
2 水轮机型号
根据该电站水头变化范围，可选用混流式和铀流式两种机型，转轮型号为HL 240和ZZ 440两种方案。因此，两种方案的水轮机参数和运行范围图都必须计算和绘制出来，并进行方案的分析、比较。方案分析比较的主要内容：
1)水轮机技术性能比较
①所选水轮机模型转轮推荐的使用水头范围要满足水电站的水头变化范围。
②对所选方案的转轮直径和额定转速进行比较。
③比较各方案效率的高低。它包括两方面的内容：一是最高效率和平均效率的大小；二是水轮机的运行范围。这对充分利用水力资源是十分重要的。同时也为水轮机经济运行创造条件。
④比较各方案的汽蚀性能和水轮机吸出高度。在选型时要选择汽蚀系数小、吸出高度大的方案，有利于减少土建的开挖工程量。
⑤比较设计水头时水轮机出力的大小、应能保证满足水电站负荷的需要。
2)考虑水轮机设备的制造、运输和安装条件
①应尽可能利用国内已生产的通用机组和套用机组；
②应尽量选用结构比较简便的机型、便于生产制造和安装。
3)水轮机的运行与维护条件比较
①机组台数越少，运行维护工作量越小。
②同一电站机组型号和尺寸应相同。
③机组的自动化程度越高越便于运行和管理。
4)经济指标分析
在合理开发水力资源的前提下，考虑综合利用的效益，尽可能节省水电站的投资和钢材。
5)水电站能量指标分析
水电站能量指标是选择水轮机的主要因索之一，它主要包括水电站的装机容量、多年平均电能、年利用小时数等指标。
小水电站的单位千瓦投资比较便宜，一般在2000—3000元之间。年利用小时数一般在2000—6500h之间。小型水电站年利用小时数更低些，可低到1500h左右。
综上所述，水轮机的选型工作是十分重要的，必须从技术、经济和能源政策等多方面进行综合比较，分析各方案的优缺点后才能确定最佳方案。

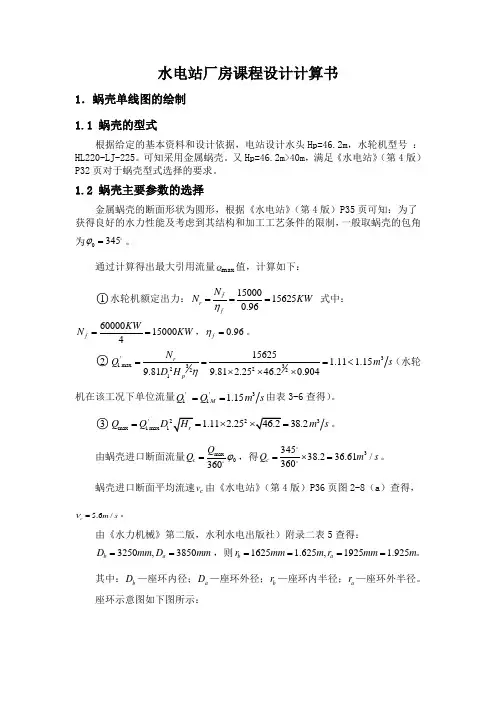

3 蜗壳、尾水管的型式与尺寸
对方案比较后确定采用的水轮机，应确定蜗壳、尾水管的型式与尺寸，并绘出单线图，包括平面图、立面图（或断面图）等。
4 其它
说明书中采用相关理论和选择相关参数时，都必需有详细的论证。
可以采用手工计算和绘图，也可以采用电子表格计算，AutoCAD绘图，但计算过程和计算结果都必须在说明书中详细叙述，说明书中应有必要的插图。
建议参考资料：
《水轮机》，河北水利专科学校，顾锡元主编
《水电站》专科教材
5 设计用图
附注：红岩河床式水电站基本资料
1.1 流域概况与气候条件
1、流域概况
红岩水电站位于第二松花江的上游，在丰满水库干流回水的末端，坝址以上的流域面积为20300平方公里，其上游38公里处的水库末端为白山水电站。红岩电站系松花江上游白山电站与丰满电站之间的一个梯级电站。
红岩以上流域位于长白山脉的西北坡，发源于长白山的天池，分头道江、二道江，并在下两江口汇合成为第二松花江干流，流向西北。本流域南临鸭绿江上游，东北为图门江与牡丹江，其西南为浑江流域。
白山到红岩区间的流域面积为1300平方公里，较大支流均在右侧：有苇沙河，控制流域面积534平方公里；色洛河，控制流域面积456平方公里。此二大支流占全区间面积的76%，且流经山谷之中，河道的平均比降6‰左右。流域内为山林区，植被尚好。由于两支流长度相近，暴雨后的洪水集流较快，区间流量较大。红岩流域概况见图1。
2、气候条件
红岩以上流域处于高寒地区，冬季较长，积雪较深，夏秋季多雨。红岩站的年降雨量变化在600～1000毫米，多年平均雨量为854毫米。夏秋季（6～9月份）雨量约占全年雨量的（60～70）%，年蒸发量据白山占观测资料统计，变化在850～1174毫米。从红岩站现有气象观测资料中统计，多年平均气温为3℃，最低气温-36.5℃，最高气温38℃，最大风速为25.3m/s（西北方向），由于观测年限不长，这些气象数据仅供设计时参考。
表1-1 红岩站气温统计表
红岩河段冰期较长，一般在十月中旬即可见冰，十一月上旬开始流凌，十一月下旬开始封冻，直到次年四月上旬才进入无冰期，整个冰期可达5～6个月。
1.2 水文站与径流资料
红岩水文站位于坝址下游二公里处，1936年建站，1945年～1950年缺测，解放后继续观测至今。白山水文站位于红岩坝址上游约38公里处，1957年建站，连续观测至今。白山至红岩区间各支流均未设站进行观测。在苇沙河上的夹皮沟仅有一处雨量站，约有20年的观测资料。因此区间的洪水参数主要石根据邻近地区河流的水文观测资料综合分析出来的。
由于白山水库（有效兴利库容28亿m3）已经蓄水发电，红岩坝址的天然来水将被调节，因此红岩电站的年月径流主要石根据白山水库调节后的径流和白山坝址至红岩坝址区间的径流综合而成。白山站的年月径流资料经插补延长可得1933年以来约40余年的径流系列，其多年平均径流量为239m3/s；红岩站的年月径流资料经插补延长也可得到40余年，其多年平均径流量为258m3/s。白山至红岩间未进行过专门水文水文观测，仅有干流两站1957年以来同步对应的观测资料，区间的径流由两站相减而得。
经红岩站长短径流系列比较，采用1956年～1971年的代表段系列，其多年平均流量为258m3/s。在这个代表段中既由明显得丰水段（1960-1964年），平均流量为297m3/s，也由枯水期（1967-1970年），平均流量为194m3/s。这个系列基本上可反应出径流的年际与年内的各种分布情况，详见表2和表5。各控制点的年月平均流量及年径流统计成果参见表3和表4。
注：白山站的均值为239 m3/s，C
V =0.3，C
S
/C
V
=2；白红区间的均值为19.2 m3/s，C
V
=0.36，
C S /C
V
=2。
1.3 设计洪水分析成果
红岩水电站的设计洪水重点是研究区间的设计洪水。由于该区间未进行水文观测，而上下游站相减所得的洪水资料又精度太差，因此采用地区综合分析法，在本流域附近选用了六个参证站，进行统计分析，从而得出区间的洪水参数与设计成果，详见表6。
注：洪峰流量的均值为360 m3/s，Cv=1.2,Cs/Cv=2.5；
三天洪量的均值为0.45亿m3，Cv=0.72,Cs/Cv=2.0。
造成红岩以上流域的特大暴雨天气系统，主要是北上台风。其特点是降雨历程短，暴雨集中，强度较大，主要降雨历时集中在24小时内。区间的洪水一般集中在三天内，因此设计洪水过程线以三天洪量为控制。对于该区间的典型洪水过程线，由于红岩与白山站1960年洪水相减的区间过程线不合理，因此借用了邻近流域且与区间主要支流集水面积相近的木萁河梨树沟站的1960年实测资料作为典型洪水。区间各种频率的设计洪水过程线成果见表7。
白山水电站为多年调节水电站，洪水泄量情况为：百年洪水泄量6900 m3/s，千年洪水泄量9950 m3/s，保坝洪水泄量17000 m3/s。
根据红岩站暴雨洪水季节分布特点和施工情况，确定分期洪水为汛前期（4月15日～7月15日），大汛期（7月15日～9月15日），大汛期后（9月15日～封冻时）三个时段。
施工期洪水的计算方法与大汛期设计洪水相同，也是采用临近站作为参考综合分析出区间的施工洪水，其成果见表8。
1.4 工程地质条件
红岩坝址在大地构造上属于华北地区辽东台背斜的北部边缘，坝址下游16公里处为性质补同的另一构造单元，即吉林——海西褶皱带，中间以桦甸——辉发河断裂所隔。坝址距离辉发河深大断裂边缘约5公里左右。
本地区出露的地层主要为前震旦系鞍山群之混合岩系，后期侵入各种岩脉。第三季末至第四季初之玄武岩分布在高山顶上。混合岩经历历次构造运动，产生变化较大，其构造线方向大致为北东东向和近东西向。
从前震旦纪吕梁运动开始，该地区即发生褶皱、断裂、变质等作用，并隆起成山。桦甸——辉发河大断裂也同时形成，大致为北东东向。以后历次构造运动都有不同程度的影响。
本区地震烈度：根据辽宁省地震局1975年关于红岩电站的基本烈度报告中认为，该电站靠近桦甸——辉南地震活动带，历史和近期均有地震发生，现今地震活动频繁，该地区具有一定的发震构造条件，认为红岩电站地区地震烈度以此为7度为宜。
水库两岸山体雄伟高峻，无低凹垭口和单薄分水岭。构成库区的主要岩石为前震旦纪结晶类和少量后期穿插的岩层，均系不透水层。两岸玄武岩和底下水位分布高程均高于正常水位，故水库蓄水后无永久性渗漏的可能性。库区河谷狭窄，库边一般为基岩河岸，第四季覆盖不厚，植被茂密，不致产生大的塌岸，固体径流来源有限。
坝区河谷呈U形，河谷底宽300～400米，平水期河床宽170米左右，水深1～2米。两岸分布有不对称的漫滩与阶地，谷坡 20°～35°，两岸山顶为玄武岩台地，比河床高200～250米左右。坝址上游右岸漫滩长约600米，宽约80米，高出江面水位0.5～1米。左岸漫滩宽约50米左右，一级阶地宽60～70米，比河床高7～13米，阶面平坦，延伸至上游250米左右趋于尖灭。
构成坝区的主要岩石为前震旦纪混合岩，中生代岩脉穿插在其中，第四季主要分布在河谷及两岸山体上。
混合岩：灰白色，由伟晶质脉体河基体熔合而成。脉体成分有石英、钾长石、斜长
石、黑云母等。基体由原岩黑云母片岩、斜长石闪岩组成。混合岩风化程度较低，岩石致密坚硬，抗风化能力强，但基体抗风化能力较差。
中生代岩脉多次侵入，分布密度和变化均较大，主要有以下岩类：
花岗岩（包括斜长花岗岩、花岗斑岩）：此类岩石为坝区分布最多的岩脉，宽度一般2～10米，个别宽达30～40米，一般为浅肉红色，主要矿物成分有正长石、斜长石、石英及角闪石，泥石等组成。斑状-粗细粒结构（斑晶为正长石、斜长石等），块状结构构造，岩石性脆易碎，单块岩石致密坚硬，抗风化能力强。
花岗岩闪长岩：浅肉红色，中细粒花岗结构，块状结构构造，主要矿物成分有正长石、角闪石、石英和黑云母等。
煌斑岩：灰绿色或灰黑色，主要为细粒结构，略呈斑状，斑晶大部分为闪角石及少量辉石，基质以斜长石为主。暗色矿物已多蚀变成绿色泥石化和炭酸盐化，岩石致密坚硬，脉细而密，穿插于上述岩石之中。
第四季坡残积层覆盖于两岸山坡，主要由亚砂土夹碎石和富含腐植质的表土组成，一般厚度1～5米，最厚者达10～11米。构成左岸阶地的冲积层由上部的粉细砂（厚度约1～5米）和下部砂砾石（厚度约4～7米）组成。河床冲积的砂砾石层厚度达1～4米。
主要岩石的物理力学性质，以及室内岩石与混凝土摩擦试验结果详见表9和表11。
坝区岩石经受多次构造运动作用，断层、裂隙、岩脉均较发育。混合岩片理方向变化不大，但总的走向近北东东向，倾向西北，倾角变化较大，一般为60°～70°。
坝区断层方向主要有三组，最发育的为走向北东5°～20°，以F6为代表，是斜穿河床通过坝基的断层，倾向下游，倾角一般为60°～85°，有近水平与高角度两组擦痕为逆平推断层，宽度达9～15米，坝基部位宽度为10～11米，该断层与坝线约成30°锐角相交，通过坝基长约55米左右。断层是由2～3条0.3～0.8米宽的断层泥和片状、砂砾状、角砾状夹层泥等物质组成的断裂破裂带，在深部仍胶结不好，虽系高角断层，对坝基变形及抗滑稳定仍造成不利的影响。
坝基岩石透水性微弱，坝下渗量极小。但由于渗透而产生的压力对坝基稳定将有一定影响。根据岩石的渗透性质，一般在25米深以上单位吸水量大于0.03公升/分米，因而建议帷幕深度一般不少于20～25米（由坝基岩面算起）；对断层破碎带部位，帷幕应考虑适当加强。
坝基范围内虽为抗风化的岩石，但由于构造复杂，断层、岩脉众多，纵横交错，节理发育。从钻孔中看，几乎是孔孔见岩脉、小断层和小破碎带，使岩体失去完整性，岩石风化程度相差悬殊。对坝区结合工程情况，将岩石风化状态分为全风化、半风化与新鲜岩石三类。坝基各地段岩石的风化深度参见表10。
从岩石的风化状态和岩石的强度来分析，作为高约40米的混凝土重力坝，建基面
在半风化岩石的下部使可以的。这里所指的半风化岩石下部作为建基面标准是要求岩石具有一定的强度并较完整，节理裂缝基本无泥，通过固结灌浆岩石的完整性能得到显著改善。建议开挖深度从地面算起：右岸5～7米，河床4～5米，左岸阶地10米左右，左岸山坡10～12米。
参照已有的试验成果，结合红岩坝坡构造和岩石状态，建议坝基F6断层以右，混凝土与半风化岩石摩擦系数采用0.65，断层以左采用0.6，F6断层带采用0.45。
1.5 水利动能
红岩水电站是第二松花江上游白山水电站的下一梯级电站。电站的主要任务是发电，结合水库特性、地区要求可发挥养鱼等综合利用效益。
电站建成以后将同白山水电站一起投入东北主网，担任系统调峰、调相及少量事故备用，同时兼向吉林省盘石、桦甸地区供电。
第二松花江白山至红岩河段，河谷狭窄，沿江两岸无大的城镇、工矿企业及大片农田等重要保护对象；坝区地址条件较好，加之上游白山水电站的兴建，对第二松花江的天然来水进行多年调节，大大改善了天然来水的不均匀性，使红岩水电站能以较少的淹没损失和工程量获得较好的电能指标。所以红岩水电站设计蓄水位的选择取决于同白山水电站尾水位的合理衔接，以充分利用白山以下河段的水力资源。
=-5米左右等技鉴于白山水电站机组安高程为286米，水轮机运行期间的吸出高H
S
术指标，并考虑白山坝下施工堆渣将壅高发电尾水位的情况，选用设计蓄水位为290米高程为宜。
白山至红岩区间河段集水面积不大，百分之九十来水经白山水库进行调节，红岩水库库小，仅能考虑日调节，增加水库削落深度将增加电能损失，故水库水位削落过大显然是不适合的。根据上述情况，按日调节要求，并考虑在必要时尚能满足以台机组担任事故备用八小时这个条件确定水库设计死水位为289米。
1.6 枢纽布置
红岩坝址主河床偏向右岸，左岸河床为河漫滩地，F6断层从左岸河床与坝轴线斜交约30°通过。该断层破碎带较宽，对溢流坝及厂房布置等有一定的不利影响。因此曾对左右岸厂房布置方案做过认真的分析比较。经过分析比较认为左岸厂房的主要优点是：（1）溢流坝布置在河床右测，泄流洪水可从主河床宣泄，能适应下游河床天然河床流态，不会造成不河道严重冲刷或淤积，尤其对避免厂房尾水渠回流淤积也较有利。
（2）溢流坝下游冲刷部位大部分可避开F6断层，对保护下游坝基安全比较有利。
（3）左岸山体比较平缓，对副厂房、变电站布置比较方便，输电线路出线也较方便。
（4）施工场地、对外交通、电站管理及生活区均在左岸，故对施工管理及运行管理都较方便。
左岸厂房的主要缺点是：
（1）厂房要有一部分位于或接近F6断层，对机组沉陷有一定不利影响。
（2）尾水渠覆盖层开挖多约13万方。
综合以上几个方面，认为左岸厂房优点较多，且很重要。关于F6断层对机组沉陷的影响，由于机组部位开挖较深，且F6断层要经过工程处理，可最大限度降低对厂房的不利影响。因此建议用左岸厂房布置方案。
关于厂房型式曾研究过坝后厂房与河床厂房两种型式。因后者厂房为正体结构，厂房混凝土可作为大坝的一部分共同满足大坝抗滑稳定需要，故河床厂房可节省混凝土约二万方，因此建议选用河床式电站较为适宜。
1.7附图表
红岩河段水库特性
红岩河段H～Q关系曲线
水库容积(亿m3 )
水库面积(km2 )
Q(m3/s) 100 200 300 500 1000 2000 3000 Z（m）坝下200m 263.26 263.71 264.10 264.63 265.65 267.37 268.75 Z（m）坝址263.27 263.72 264.12 264.66 265.70 267.45 268.85 Q(m3/s) 5000 7000 9000 11000 13000 15000 20000 Z（m）坝下200m 270.67 272.10 273.28 274.40 275.47 276.50 279.15 Z（m）坝址270.80 272.25 273.43 274.55 275.62 276.65 279.30
