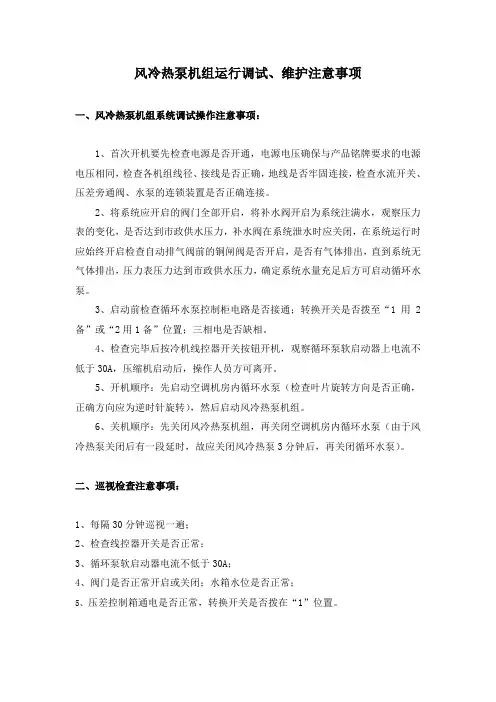

1 浅谈风冷热泵机组水系统的调试与维护
某大学新教学楼报告厅采用风冷热泵机组进行制冷、采暖，风冷热泵机组安装在屋面上，循环水泵、空气处理机、膨胀罐等设备安装在机房内，工程竣工后，对整个系统进行了制冷、采暖调试，调试效果较好，现就该工程风冷热泵机组水系统的调试与维护谈一下经验。
1、系统调试操作程序：
①首次开机要先检查电源是否开通，电源电压确保与产品铭牌要求的电源电压相同，检查各机组线径、接线是否正确，地线是否牢固连接
，检查水流开关、水泵的连锁装置是否正确连接。
②将系统应开启的阀门全部开启，将补水阀开启为系统注满水，观察压力表的变化，是否达到市政供水压力，补水阀在系统泄水时应关闭，在系统运行时应始终开启，检查自动排气阀前的铜闸阀是否开启，是否有气体排出，直到系统无气体排出，压力表压力达到市政供水压力，确定系统水量充足后方可启动循环水泵。
③开机顺序：先启动空调机房内循环水泵（检查叶片旋转方向是否正确，正确方向应为逆时针旋转），然后启动风冷热泵机组。
④关机顺序：先关闭风冷热泵机组，再关闭空调机房内循环水泵（由于风冷热泵关闭后有一段延时，故应关闭风冷热泵3分钟后，再关闭循环水泵）。
⑤空气处理机的开、关顺序与循环水泵、风冷热泵机组的开、关顺序无关，只要保证循环水泵与风冷热泵机组的开、关顺序就可以了，空气处理机何时开、关都可以。
2、运行调试、维护注意事项：
①循环水泵初次运行时，关闭风冷热泵机组进出口阀门，开通旁通阀门，水泵运行一段时间后，清洗法兰过滤器，确认外部循环系统内无杂物后，方可打开进、出口阀门，关闭旁通阀，投入正常使用。
②季节转换时，启动风冷热泵机组前要检查风冷热泵机组显示屏上的制冷、
制热状态的设置是否正确，例如冬天本应制热，却设置为制冷状态，这样启动机组后会对压缩机造成损害。
③采暖季使用时，建议在水中加防冻液确保机组安全，每次使用完毕后应及时排空屋面风冷热泵机组内部管道及整个空调管道系统内积水，过程如下：将风冷热泵机组面板打开后，将机组内部回水管道泄水阀打开，将机房内工艺管道上设置的泄水阀打开，其余各切断阀门在泄水过程中均保持开启状态，泄水完毕，将泄水阀门关闭。
④风冷热泵机组内部供水管道的铜过滤器及机组外部管道的法兰过滤器，每年要清洗一次。
⑤不管是采暖季还是非采暖季，风冷热泵机组、空气处理机、循环水泵均应保持24小时不间断供电，在断电后重新开机的情况下，风冷热泵机组应供电预热至少12小时后方可开机，主要是通过供电给其压缩机上的曲轴箱加热器，由曲轴箱加热器预热润滑油，以保证压缩机的润滑性，使压缩机能够正常、安全地工作。
⑥为防风雨，安装热泵机组时通常考虑在离机组至少1.5m高处搭建遮盖物，而本工程机组较小故没有搭建遮盖物，下雪天停机时，会积雪，一定要将雪清理干净后才能开机。
2
风冷热泵系统介绍及工 作原理 The document was finally revised on 2021
风冷热泵系统介绍及工作原理? 2010-09-02 10:06:31|?分类： |标签： |字号大中小订阅 模块式风冷热泵机组是各个独立的风冷热泵机组组合在一起。制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染；制冷剂在室外机通过板式换热器与空调系统冷冻水进行热交换，常规冷水出水温度在7～12℃之间，通过风机盘管或组合式空调器等末端系统处理后，进入室内冷风的温度为15～18℃之间，使人充分感觉到中央空调的舒适；风冷冷水机组的末端系统的送、回风口分开，在设计过程中，可以调节风冷冷水机组的末端系统送、回风口的位置，以达到不同形状的房间都有送风均匀的效果，空气的气流组织合理化，使房间内不存在送风死角。 风冷式冷水机组系统的初投资低，维修、保养方便，而且费用低，风冷冷水机组系统的供、回水管道都属于低压流体输送管道，其管道材质为普通热镀锌钢管或无缝钢管。 风冷冷水机组系统的室内系统可以连接到市政热源系统或锅炉系统上，在冬季进行供热，使用水冷模块机组的室内系统供暖，室内不干燥，热风均匀稳定，不受外界气候条件的影响，而且风冷冷水机组系统可以在供暖期前后的过度季节启动热泵功能，对室内进行供暖。 风冷冷水机组系统的室内系统内流动的是水，而且系统属于低压系统（1～5㎏/cm2），不容易产生泄漏，即使万一产生泄漏，水对人体也没有任何危害性（风冷冷水机组系统的氟路系统全部都置于室外风冷式冷水机组内）； 风冷冷水机组系统可以用于面积大、建筑檐高的建筑，根据室内系统的管道的长短、管径的大小以及室内设备的多少来计算管道阻力的大小，选择适当扬程、流量的水泵，能够保证各管道内冷水的流量，风冷式冷水机组系统的安装不受管道的长短、面积的大小、建筑楼高等因素的影响。 机组安装、布置方便，可置于屋顶而无需专门设置机房等。可根据客户的负荷情况改变模块单元机组的数量或允许客户在使用过程中再增加机组。模块式风冷热泵机组的结构上，每个模块均有相同口径的进出水管，模块之间只需将水管对接即可，安装方便。
风冷热泵系统原理图
1.风冷热泵系统概述 “热泵”是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，提供可被人们所用的高品位热能的装置。风冷热泵的风为何物，即是流动的空气，流动的空气作为热媒的热泵，即是空气源热泵，只是在设置上风冷热泵可能借助风机等设备加速空气流动。 模块式风冷热泵机组是各个独立的风冷热泵机组组合在一起。制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染；常规冷水出水温度在7～12℃之间，通过风机盘管或组合式空调器等末端系统处理后，进入室内冷风的温度为15～18℃之间，使人充分感觉到中央空调的舒适；风冷冷水机组的末端系统的送、回风口分开，在设计过程中，可以调节风冷冷水机组的末端系统送、回风口的位置，以达到不同形状的房间都有送风均匀的效果，空气的气流组织合理化，使房间内不存在送风死角。 2.风冷热泵系统特点 风冷热泵是靠室外空气来冷却的一种空调形式，其制冷和供暖的性能与室外环境温度密切相关，它有如下特点： 1）冷热一体，不需要另外配置热源。 2）空气冷却，不需配置冷却塔。 3）在不考虑其对建筑外观的影响和机组运行振动影响时，可以将机组放置于屋顶，不需要专门的空调机房，在小面积无冷冻机房的建筑比较适合。 4）风冷热泵在冬季运行时，COP为3左右，即投入1KW电能，可得到3KW的热能，夏季运行时，COP可达4，投入1KW电能，可得到4KW的冷量，能源利用效率为电采暖方式的3-4倍;风冷热泵机组的一次能源利用率可达90%，节约了能源消耗，大大降低了用户成本。 5）供热时没有燃烧过程，避免了排烟污染，供冷时省了冷却塔，避免了噪音及霉菌污染。6）热泵系统可供暖，空调，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。 7）风冷式冷水机组系统的初投资低，维修、保养方便，而且费用低，风冷冷水机组系统的供、回水管道都属于低压流体输送管道，其管道材质为普通热镀锌钢管或无缝钢管。 8）模块化机组的可靠性高，该风冷热泵机组由数个模块组成，任何模块的临时检修停运都不会影响整机的正常运行，大大提高了整个空调系统的合理性和可靠性。 9）由于风冷模块机组在运行过程中是全电脑自动控制，所以日常不需要专业技术人员管理
1 浅谈风冷热泵机组水系统的调试与维护 某大学新教学楼报告厅采用风冷热泵机组进行制冷、采暖，风冷热泵机组安装在屋面上，循环水泵、空气处理机、膨胀罐等设备安装在机房内，工程竣工后，对整个系统进行了制冷、采暖调试，调试效果较好，现就该工程风冷热泵机组水系统的调试与维护谈一下经验。 1、系统调试操作程序： ①首次开机要先检查电源是否开通，电源电压确保与产品铭牌要求的电源电压相同，检查各机组线径、接线是否正确，地线是否牢固连接 ，检查水流开关、水泵的连锁装置是否正确连接。 ②将系统应开启的阀门全部开启，将补水阀开启为系统注满水，观察压力表的变化，是否达到市政供水压力，补水阀在系统泄水时应关闭，在系统运行时应始终开启，检查自动排气阀前的铜闸阀是否开启，是否有气体排出，直到系统无气体排出，压力表压力达到市政供水压力，确定系统水量充足后方可启动循环水泵。 ③开机顺序：先启动空调机房内循环水泵（检查叶片旋转方向是否正确，正确方向应为逆时针旋转），然后启动风冷热泵机组。 ④关机顺序：先关闭风冷热泵机组，再关闭空调机房内循环水泵（由于风冷热泵关闭后有一段延时，故应关闭风冷热泵3分钟后，再关闭循环水泵）。 ⑤空气处理机的开、关顺序与循环水泵、风冷热泵机组的开、关顺序无关，只要保证循环水泵与风冷热泵机组的开、关顺序就可以了，空气处理机何时开、关都可以。 2、运行调试、维护注意事项： ①循环水泵初次运行时，关闭风冷热泵机组进出口阀门，开通旁通阀门，水泵运行一段时间后，清洗法兰过滤器，确认外部循环系统内无杂物后，方可打开进、出口阀门，关闭旁通阀，投入正常使用。 ②季节转换时，启动风冷热泵机组前要检查风冷热泵机组显示屏上的制冷、
打造最节能的冷暖世界... 家具批发市场【风冷热泵中央空调系统方案】
感谢书 首先感谢贵方给予我公司这次宝贵的机会，参与贵方中央空调工程的方案设计，我们非常珍惜这次机会，针对贵方的要求，竭尽所能的为本次工程设计出最优化的方案并给予最优惠的价位，希望有机会为贵方的工作尽我们的绵薄之力。
目录 第一部分企业简介 (4) 第二部分、风冷热泵原理介绍 (4) 第三部分风冷热泵中央空调设计方案 (6) 第四部分、盾安机组性能介绍 (10) 第五部分售后服务 (17) 第六部分安装调试与培训 (21)
第一部分企业简介 第二部分、风冷热泵原理介绍 一、风冷热泵简介 1、风冷热泵适用范围 风冷热泵机组，与各类风机盘管空调器或柜式空调器组成中央空调系统，可单台运转，也可多台组合运转，亦可进行制冷、制热转换，不同的场合可选其最合适的机种。由于安装灵活简便，不需机房和冷却塔，所以对原有的没有考虑设计安装空调设备的建筑进行改造也十分方便，本机组运转噪音低，与同样能力的其他类型空调机组相比，运转更安静平稳，从而拓宽了其适用范围。例如：商场、宾馆、饭店、餐厅、写字楼、影剧院、舞厅、办公楼、宿舍楼等场所、以及对环境要求较严的计算机房、医院、研究所、试验室等场合都非常适用。 2、风冷热泵工作原理 每台机组均有一个或多个独立的制冷（热）回路（采用两个以上制冷（热）回路时，在一组回路发生故障而不能工作时，其它组回路仍能正常运行，大大提高了空调系统的可靠性）；水作为载冷剂，由制冷（热泵）循环向中央空调系统提供冷（热）水。风冷热泵系统由全封闭压缩机、四通换向阀、单向阀、热力膨胀阀、套管式换热器、蒸发器，储液罐、气液分离器、干燥过滤器、视镜、电控系统、保护系统组成。 （1）制冷时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被空气吸收，被冷凝器冷凝的高压液体制冷剂经热力膨胀阀节流、降压，转变为低压制冷剂液体。低压制冷剂在蒸发器内蒸发，从冷媒水中吸收大量热量，从而降低了冷媒水的温度，达到制冷的目的。低压制冷剂蒸气被压缩机抽取，从而形成一个制冷循环。 （2）制热时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被热媒水吸收，从而达到制热的目的。低压制冷剂蒸气被压缩机抽取，从而形成一个制热循环。 风冷热泵机组是作为向中小型空调系统提供冷水或热水的独立系统，根据需要可单台或多台组合使用。用水作为冷媒，由循环水泵送入系统管路，通过空调系统工程风机盘管等末端装置进行交换，周而复始，达到调节室温的目的。 风冷热泵机组在夏季，机组处于制冷状态，制冷剂的流程为：
风冷热泵机组工作原理 风冷热泵机组是中央空调机组的一部分，它主要区别于风冷冷水机组，风冷热泵机组通过强制换热，来满足室内温度的需要。风冷热泵主要用于家用中央空调领域，大型中央空调则一般采用水冷热泵机组，这和风冷热泵工作原理是分不开的，下面我们一起来认识一下风冷热泵以及风冷热泵原理。 什么是风冷热泵 “热泵”是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，提供可被人们所用的高品位热能的装置。 风冷热泵的风为何物，即是流动的空气，流动的空气作为热媒的热泵，即是空气源热泵只是在设置上，风冷热泵可能借助风机等设备加速空气流动，空气源热泵多数为自然流通。 风冷热泵机组应当放在空气对流良好的地方也就是说，他应当就是放在室外的，放室内，空气不流通，那么空气就会越来越冷，最后效率越来越低从低温环境中吸收热量，高温环境获得热量。 风冷热泵机组工作原理图 风冷热泵工作原理 风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔，而
蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说他的能力要低一点，他的进出水温是5摄氏度左右（大部分公司的设置参数），而空气源的进出水温差能达到40摄氏度。 风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。我们可以形象的把风冷热泵机组比作是中央空调的大脑，如果大脑不工作了，那中央空调将丧失全部功能，系统也将停止运行。 本文由舒适100网编辑部整理发布
冷冻机组、冷冻水泵、冷却塔、冷却水泵的调试 一、系统概况 本工程空调系统主要设备包括3台冷水机组、9台冷冻水循环泵、自动补水定压排气装置、热交换器，以及设置在各功能区的AHU、FCU空调机组。 冷却水系统主要设备包括3台冷却塔和9台冷却水循环泵。 二、调试前准备 1、空调冷冻水、冷却水系统所有设备已经安装完毕，设备支架、框架、减震装 置已检查确认完毕。符合设计要求。 2、系统各压力表、温度计、排气阀已设置完毕，标示正确。符合设计要求。 3、管道系统已经试压、清洗完毕，管道支架设置正确、牢固，管道色标、流向 指示正确，各止回阀、切断阀开启灵活、设置正确。符合设计要求。 4、给水系统、排水系统可以正常工作。发现故障后可及时将系统内的水排出。 5、各设备电气系统接线正确、电气仪表读数正确稳定、设备接地系统牢固可靠。 6、系统各压力、温度传感器接线检查完毕，通讯正常、中控室内各显示正确。 三、调试顺序 本工程空调水系统按如下顺序调试： 1、冷却水系统：系统检查、系统注水排气、冷却水泵单机试运转、冷却塔风机 试运转、冷却系统水量平衡调整，冷却水系统空载水循环。 2、冷冻水系统：系统检查、系统注水排气、冷冻水泵单机试运转、冷冻水系统 空载水循环。 3、冷却水、冷冻水系统联动试运转 四、水泵的单机试运转
1、水泵在试运转前，电动机的转向应符合泵的转向；各紧固连接部位不应松动； 泵的附属系统的管路应冲洗干净，保持通畅、安全；保护装置应灵敏、可靠； 盘车应灵活、正常。 2、水泵启动前，泵的入口阀门全开，出口阀门全闭，其余阀门全开。 3、泵的试运转应在各独立的附属系统试运转正常后进行。 4、泵的启动和停止必须符合设计要求，泵在设计负荷下连续运转不应少于2小 时。检查记录电动机的电流、电压、温度等数据，检查记录泵进出口压力。 5、泵启动后缓慢开启泵出口阀门，直至达到电动机额定电流。观察记录各泵的 电压、电流、电动机温度 6、填写《水泵单机试运转记录》 五、冷却塔调试及冷却系统水量平衡 1、点动冷却塔风机，确认风机转向是否正确。 2、启动冷却塔风机，连续运转2小时，检查机记录风机的电压、电流、电动机 温度等各项数据。 3、打开冷却塔补水管阀门，向系统内注水。水位到达冷却塔水槽内设计水位时 开启单台冷却水循环泵，并注意查看冷却塔回水管集水口内水流情况，发现水量不够时，及时停止水泵。 4、冷却塔水位到达设定位置（浮球阀自动关闭），同时开启2台水泵。查看冷 却塔液位变化。直至液位稳定。 5、检查冷却塔补水器是否均匀补水。是否向填料外飘水。调整水泵出口阀门达 到最佳循环水流量。 6、填写《设备单机试运转记录》
暖通空调运行管理及维 修保养 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
暖通空调运行管理及维修保养 2016-09-20 16:12专业分类：暖通空调浏览数：268 暖通空调分类1、供热设备（热水锅炉和末端散热设备）2、通风设备（新风机、送排风机、排气扇）3、空调设备（中央空调系统和末端设备）4、燃气设备（热水器和煤气灶）中央空调系统中央空调由3部分组成：冷冻机房，空调水管网系统，空调末端装置(空调机组、风机盘管、新风机组等组成，空调系统得作用是保证室内空气达到相应得设定温度，营造一个适宜得温度环境。 中央空调系统的内容一般主要包括以下几个方面：⑴中央空调系统的基础资料管理⑵中央空调系统的日常操作管理⑶中央空调系统的运行管理⑷中央空调系统的维修养护管理⑸中央空调系统的应急处理方案 目前较常见的中央空调形式有： ⑴风冷（水冷）热泵机组+空调末端形式 ⑵水冷制冷机组+冷却塔+热水锅炉（或其他热源）+空调末端形式 ⑶溴化锂机组+冷却塔+热源+空调末端形式 ⑷水源热泵机组+空调末端形式 ⑸风冷管道式空调系统形式 ⑹多联机空调系统形式热水采暖系统1、采暖系统分类（按热媒）：热水、蒸汽。 2、热水系统与蒸汽系统比较： 优点：（1）运行管理简单。维修费用低；（2）热效率高，跑、冒、滴、漏现象轻，可比蒸汽节能20%-40%（3）可采用多种调节方法，质调量调（4）供暖效果好，连续供暖，室温波动小，房间温度均涨，无噪音。（5）散热设备温度低，安全，卫生条件好（6）管道设备锈蚀较轻。
规定：1、民用建筑应采用热水；2、工业建筑、厂区只有采暖或采暖用热为主时，宜用高温水，当以工艺用蒸汽为主时，可采用蒸汽。 缺点：（1）散热设备传热系数低，流量大；（2）消耗电能多。 热水锅炉的运行和保养一、操作前的准备工作： 1、检查电源是否正常，电源开关应合上，电压正常。 2、查看上一班的运行记录，了解锅炉运行状态，如果是停炉，应了解停炉原因和时间。 3、打开供水阀检查自来水压力是否正常,锅炉补水箱的水位不应超过玻璃液位计的一半。 4、检查各压力表阀是否打开，各压力表是否灵敏准确，烟囱风门是否打开。 5、检查柴油供油管或管道煤气阀门启闭是否正确。 二、启动热水炉供应热水 1、合上配电开关箱内的开关，给锅炉送电。时间继电器开关拨至ON位置。
风冷热泵机组中央空调维护保养 一、中央空调系统检修技术： 1、空调器、风机盘管检修； 2、空调主机组检修； 3、末端设备检修服务； 4、空调冷却塔检修服务。 二、中央空调清洗： 1、制冷机组、冷却塔、冷热水系统、空气调节系统、循环水系统； 2、冷机组内热交换设备、冷凝器、蒸发器、冷却水系统、冷媒水系统； 3、风机盘管表冷器、凝结水管道设备。 三、中央空调保养： 1、空调器、风机盘管保养； 2、主机系统：压缩机、真空阀门、视镜、屏蔽泵、真空泵、传热管、冷凝器、蒸发器、自控元件器； 3、冷却塔：风机、轴承、布水器、过滤器、膜料、塔件等。 四、服务内容 1、为您制订全年中央空调运行保养工作计划书； 2、定期对主机及末端设备检查； 3、修理，改造、更换零件及装配； 4、检验压缩机，并提供换油服务； 5、随时处理客人投拆及中央空调出现的紧急故障，在接到报修通知后，会在2小时内赶到现场； 6、全年调整因季节温差给系统带来的参数变化； 7、预防性保养小修，包括修理、更换经常磨损的配件； 8、逐月逐日完成中央空调设备的日常运行及常规维护清理工作； 9、对空调系统的设备、水质、空气质量进行监测、记录并存档，每次检查维修均发给详尽的报告书。 1.0 目的 规范中央空调维修保养工作，确保中央空调各项性能完好。 2.0 适用范围 适用于酒店、办公大楼、各大超市等物业管理公司辖区内各类中央空调的维修保养。
3.0 职责 3.1 主管经理负责审核《中央空调维修保养年度计划》并检查该计划的执行情况。 3.2技术部负责组织制定《中央空调维修保养年度计划》并组织、监督该计划的实施。 4.1 制定《中央空调维修保养年度计划》的原则： a) 中央空调使用的频度； b) 中央空调运行状况(故障隐患)； c) 合理的时间(避开节假日、特殊活动日等)。 4.2《中央空调维修保养年度计划》应包括如下内容： a) 维修保养项目及内容； b) 具体实施维修保养的时间； c) 预计费用； d) 备品、备件计划。 4.2.1 对中央空调进行维修保养时应按《中央空调维修保养年度计划》进行。 4.2.2 制冷技工负责中央空调的日常维修保养、中央空调的大型修理及PC中央处理器的故障处理。 4.2.3 冷却塔维修保养。 4.2.4 用500V摇表检测电机绝缘电阻应不低于0.5MΩ,否则应干燥处理电机线圈，干燥处理后仍达不到0.5MΩ以上时则应拆修电机线圈。 4.2.5 检查电机、风扇是否转动灵活，如有阻滞现象则应加注润滑油；如有异常磨擦声则应更换同型号规格的轴承。 4.2.6 检查皮带是否开裂或磨损严重，如是则应更换同规格皮带；检查皮带是否太松，如是则应调整(每半个月检查一次)；检查皮带轮与轴配合是否松动，如是则应整修。 4.2.7检查布水器是否布水均匀，否则应清洁管道及喷嘴。 4.2.8 清洗冷却塔(包括填料、集水槽)，清洁风扇风叶。 4.2.9 检查补水浮球阀是否动作可靠，否则应修复(不定期)。 4.3.0拧紧所有紧固件。 4.3.1清洁整个冷却塔外表。 4.3.2风机盘管维修保养：制冷技工每隔半年对风机盘进行一次清洁、保养。 4.3.3每周清洗一次空气过滤网，排除盘管内的空气(不定期)。 4.3.4 检查风机是否转动灵活，如有阻滞现象，则应加注润滑油，如有异常摩擦响声则应更换风机轴承。
. 目录 1、工程概 况 (2) 2、施工进度计 划 (3) 3、施工准备和资源配置计 划 (4) 4、施工方法及工艺要 求 (5) 4.1冲洗方 案 (5) 4.2调试方 案 (6) 4.2.1单机试运 转 (6) 5、保证措施及应急预 案 (8)
专业资料． . 冲洗调试方案 、工程概况1中原网球中心综合服务楼，总建筑面积22693.81m2，总空调面积约16500m2，地下一层，地上九层。地下一层为机动车普通停车库及设备站房，一二层为厨房、餐厅、体层为赛事住宿、运动员宿舍、管理用房、—9能训练、运动康复、保健理疗及大堂等，3地下室设空调机房，6层屋面，教室及会议室等。本工程系统主机采用风冷热泵机组，置于末端采用风
机盘管、空气处理机，主要设备及其型号、位置见主要实物工程量一览表。空调冷水采用一次泵变流量系统，水泵设变频控制，冷热水循环管路采用自动排气补末端风机盘管设电动二通阀及温控三速开关；水定压机组补水定压。空调水干管为异程式；总供回水管之间设旁通及压差控制，旁通管径按一台制冷机流量设计。空调系统双管变流量冷水系统，集分水器各环路总管上、水平支管上设静态平衡阀。独立新风形式，室外新+运动员大餐厅空调系统采用全空气系统，其余采用风机盘管风经过热回收换气机，新风机组进行过滤、制冷（热）均匀送至各区域；新风机组设电动二通调节阀及风管式温度传感器，风机盘管设电动二通调节阀及温控三速开关。主要实物工程量一览表 专业资料． .
2、施工进度计划（周五）（周三）——调试准备：7.277.29 （周日）（周六）——7.31管道冲洗：7.30 （周三）（周一）——新风机组、风机盘管单机试运行：8.18.3 （周五）（周四）——联合运行：8.48.5专业资料． . 3、施工准备和资源配置计划 3.1施工准备： 3.1.1检查现场所需材料、工机具是否齐全、合格。 3.1.2协调水电专业人员检查用电安全，用电是都合格并通水、通电。 3.1.3通知设备生产厂家安排专业调试人员提前进场，并对我单位配合调试人员
济南质检风冷模块热泵机组 维护与保养 方 案 书
目录 第一部分操作程序 (2) 一、开机前检查事项 (2) 二、机组的启动 (3) 三、机组的停机 (3) 四、机组运行稳定后的检查项目 (3) 五、每日巡检项目： (3) 六、每月检查项目 (4) 第二部分安全使用注意事项 (4) 第三部分维护保养 (6) 1、冷凝器 (6) 2、板式换热器 (6) 3、冷媒与润滑油的填充 (6) 4、机组的防冻 (6) 5、循环水泵 (7) 6、风机盘管 (7)
第一部分操作程序 一、开机前检查事项 1.电源电压是否正确； 2.电源连接、地线连接以及连接端的紧固程度，有无松动等； 3.水管管道必须保持清洁干净，没有任何污染物以及杂质；最后冲洗水管管 道3次（在旁通机组的情况下），以确保循环系统中所有杂质和氧化物均已清除干净。 4.确认水源连接正确； 5.检查水循环系统是否能有效工作，水系统注满水后系统循环运行，同时检 查水系统是否有任何渗漏或气泡问题。 6.冬季在开机之前须将控制屏模式键调为制热。将辅助电加热器控制箱内 电源开关合闸，然后将辅助电加热器的温控器上线设置为45度下线设置为35度。`(注：当气温低于-5度时可将温控器上线设置为60度下线设置为45度)。 二、机组的启动 运行前的检查没有问题后，给机组供上电。让压缩机的油温加热带加热至少12小时。如果为模块机时设定一台机组为1#机，并将系统的进出温度传感器、环境温度传感器和水流量开关以及外部连锁等接到该机上。注意：单机时不用，如果1#机更换了，必须要从新设定一台为1#机。按手操器或集中控制器的使用说明来运行机组。 三、机组的停机 1.先将主机关掉。 2.主机关掉3-5分钟循环泵停止后，再将辅助电加热器打到停止位置。 3.如果气温低于零度必须保持循环水泵长期运转，否则会冻坏室内外机组和 管路。 4.环境温度较低时一定要保持循环水泵24小时运转。 5.冬季突然长时间停电，一定要将机组和室内外管道以及辅助电加热器内的 水排空。 四、机组运行稳定后的检查项目 1.热交换器的进出水温度；
风冷热泵中央空调系统一般情况分四部分：主机部分、管路部分、末端部分、配电及控制部分。 主机部分：主机及相应管路的附件；管路部分：系统管路及系统排气装置；末端部分：末端设备及相应管路的附件；配电及控制部分：配电箱、电路、主机及末端控制装置。 风冷热泵型中央空调是以室外空气为“热源”，通过机械做功，输出热量，解决中央空调的冷热水供应，调节室内空气温度。凡是可以在低温环境下吸收热量，并将其位能提高后，向高温环境输出热量的装置机械，都可称作“热泵”。其优点是不用水冷，可省略冷却塔，水泵组成的冷却水循环系统，节能、节水还可降低总投资。 空调负荷包括空调冷负荷和空调热负荷。空调冷（热）负荷指为将室内的空气参数维持在设计参数状态，单位时间内需向建筑提供的冷（热）量。这是一个受室内设计参数，室内人员、设备等散热和散湿量，围护结构性质，室外空气环境参数（包括温度、湿度、气流速度等），太阳辐射强度等诸多因素影响的变量。让空调系统恰如其分地提供冷（热）量，以满足设计计算状态下建筑物的需求，并随时适应建筑物空调冷（热）负荷及其变化的需要是空调设计的根本目的。 选择末端设备 夏季工况条件下，热泵机组额定供回水温度分别为7℃和10℃，这与一般空调器的额定工况相一致，空调器的选择计算与其他空调系统相一致。冬季工况条件，热泵空调系统在额定条件下（室外空气6℃），热泵机组的额定供回水温度分别在47℃、42℃。而当室外温度较低时，热泵空调系统的供水温度一般维持在35～40℃。如果热泵空调系统有5个以上的制冷回路，化霜对水温不会造成明显的波动，故不会影响室内温度的波动。但当热泵系统只有1～3个回路时，为减少化霜对室内温度的影响，有条件时，可将空调器启停控制与水温同步，如当水温低于36℃时，空调器风机停止运转，当水温高于36℃时风机恢复运转。这样可有效提高室内的舒适性。 末端设备选择原则 (1)房间的冷、热负荷的大小； (2)房间的噪音要求；(3)装饰布置要求； (4)末端设备的参数(制冷或制热能力、噪音等)； 末端设备选择步骤 (1)计算房间的冷热负荷：冷负荷：房间空调面积×房间冷指标=房间冷负荷；热负荷：房间空调面积×房间热指标=房间热负荷； (2)根据冷负荷，以风机盘管中档冷量来选择风机盘管型号； (3)用热负荷校核该型号的风机盘管是否满足房间房间冬季供热要求； 风冷热泵型空调系统的应用条件为： ①冬季室外空调计算温度应在-10℃以上，机组蒸发温度<-8℃，连续运作时间<110h.②冬季空气温度较低，即每年累计除霜时间500～1000h，每kg干空气累计除霜量7～20kg.风冷热泵型中央空调系统的主机是风冷式冷（热）水机组.
风冷热泵系统施工方案 1. 风冷热泵设备安装 1.1开箱检验。根据设备装箱清单说明书，合格证，检验记录和必要的装配图及其它技术文件，核对型号，规格以及全部零件、部件、附属材料和专用工具；主体和零件等的表面有没有缺损和锈蚀等情况；设备填充的保护气体有没有泄漏，油封是否完好，开箱检查后对设备采取保护措施，不宜过早或任意拆除包装，以免设备受损；设备的进出口应封闭完好，随机的零部件应齐全不缺损。 1.2在混凝土基础达到护养强度、表面平整、位置尺寸、标高、预留孔洞及预埋件等均符合设计要求后才可进行安装。 1.3制冷设备的搬运及吊装应符合下列规定：吊运前应该核对设备重量，吊运捆扎应该稳固，主要承力点应高于设备重点；吊装具有公共底座的机组，其承 水平度允许偏差均为0.5/1000。再调整好弹簧减震器，将减震器调节螺杆抹上黄油，做好配管前的准备工作且做好管口的保护工作，风冷式冷热水机组的进、出水管连接位置正确，严密不漏。 2. 水泵的安装
2.1安装前检查泵叶轮是否有阻滞、卡涩现象，声音是否正常。 2.2水泵就位后进行找平找正。通过调整垫铁，使之符合下列要求：整体泵安装以进出口法兰面为基准进行找平，水平度允许偏差纵向0.05mm/m，横向为0.10mm/m；解体安装的泵以泵体加工面或进出口法兰面为基准，纵向、横向的水平度允许偏差为0.05mm/m。 2.3采用联轴器传动的泵，两轴的对中偏差及两半联轴器两端面间隙要符合泵的技术文件要求和施工及验收规范要求。 2.4与泵连接的接管设置单独的支架，进出口应设减振用的橡胶软接头。接管与水泵连接前，管路必须清洁；密封面和螺纹不能有损坏；相互连接的法兰端面或螺纹轴心必须平行、对中，不得借法兰螺栓或管接头强行连接。配管中要注意保护密封面，以保证连接处的气密性。 2.5有拆检及清洗要求的泵体，须对泵进行拆检并编号，用机油清洗后再按编号重新组装。 2.6水泵试车前，先拆除联轴器的螺栓，使电机与机械分离（不可拆除的或不需拆除的例外），盘车应灵活，无阻卡现象。检查完后，再重新连接联轴器并进行校对。打开泵进水阀门，点动电机。叶轮正常后再正式启动电动机，待泵出口压力稳定后，缓慢打开出口阀门调节流量。泵在额定负荷下运行4小时后，无异常现象为合格。 2.7管路与泵连接后，如在管路上进行焊接和气割，必须拆下管路或采取必要措施，防止焊渣进入泵内损坏水泵。 3. 风机盘管的安装 3.1风机盘管安装必须水平，以防冷凝水外溢。 3.2风机盘管的冷凝水管在安装时注意不得压扁、折弯，保证冷凝水排出通畅；接管要平直，不能渗漏。 3.3对风机盘管设置单独支吊架进行固定，并便于拆卸和维修。 3.4风机盘管与风管、回风箱及风口的连接处必须严密。 3.5风机盘管的风管接管较长时，设置固定支架，以防风机盘管晃动，拉裂盘管接管引起漏水。 3.6风机盘管安装后要对集水盘进行清理，清理完后用塑料薄膜封闭，防止

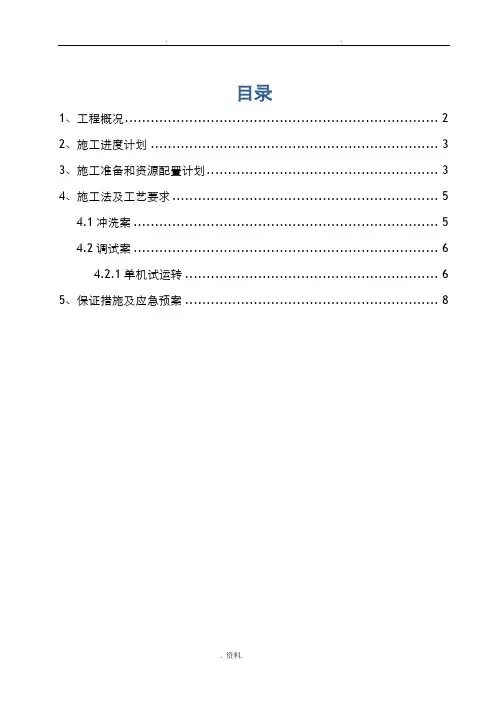

目录 1、工程概况 (2) 2、施工进度计划 (3) 3、施工准备和资源配置计划 (3) 4、施工方法及工艺要求 (4) 冲洗方案 (4) 调试方案 (5) 单机试运转 (5) 5、保证措施及应急预案 (7)
